水平仪 (1) ppt课件

（1）使用水平仪测量前，必须将被测量表面与水 平仪工作表面擦干净，以防测量不准确或擦伤工 作表面。
（2）使用水平仪时，必须手握仪器的握手，不 要用手触动气泡玻璃管，也不要对着玻璃管呼吸， 以防影响水平仪的读数精度。看水平仪时，视线 要垂直对准气泡玻璃管，否则读数不准。
（3）测量过程中，水平仪要轻拿轻放，不允许 在设备的被测表面上将水平仪的工作面拖来拖去。 在撬动设备或敲打垫铁时，必须将水平仪移开。
1000
4"
ppt课件
7
3.水平仪的读数方法
• 水平仪的读数方法有直接读数法和平均读 数法两种。
• 1)直接读数法 以气泡两端的长刻线作为零 线，气泡相对零线移动格数作为读数，这 种读数方法最为常用
ppt课件
8
ppt课件
9
• 图7-4a表示水平仪处于水平位置，气泡两端位于长线 上，读数为“0”；图7-4b表示水平仪逆时针方向倾斜， 气泡向右移动，图示位置读数为“+2”；图7-4c表示水 平仪顺时针方向倾斜，气泡向左移动，图示位置读数 为“-3”。
• （1）测量时，水平仪第一读数为0，在原位置旋转180 度进行测量，读数也为0，则说明被测表面呈水平状态， 水平仪没有误差。
• （2）测量时，水平仪第一读数为0，第二次读数气泡 向一个方向移动，则说明被测表面和水平仪都有误差， 并且两者误差值相等，都等于读数值的一半。
ppt课件
13
水平仪误差修正
• 2)平均读数法 由于环境温度变化较大，使气泡变长 或缩短，引起读数误差而影响测量的正确性，可采用 平均读数法，以消除读数误差。
• 平均读数法读数是分别从两条长刻线起，向气泡移 动方向读至气泡端点止，然后取这两个读数的平均值 作为这次测量的读数值。
• 图7-5a表示，由于环境温度较高，气泡变长，测量 位置使气泡左移。读数时，从左边长刻线起，向左读 数“-3”；从右边长刻线起，向左读数“—2”。取这两 个读数的平均值，作为这次测量的读数值：
ppt课件
4
框式水平仪
1-框架 2-主水准器 3-调节 水准器
框式水平仪组成：常用的 框式水平仪，主要由框架1 和弧形玻璃管主水准器2、 调整水准3组成。ppt课件5二 框式水平仪工作原理
利用水平仪上水准泡的移 动来测量被测部位角度的变化。
框架的测量面有平面和V形槽， V形槽便于在圆柱面上测量。弧形 玻璃管的表面上有刻线，内装乙醚 (或酒精) ,并留有一个水准泡，水准 泡总是停留在玻璃管内的最高处。
ppt课件
15
5.水平仪的使用维护
（4）用水平仪检查立面的铅锤性时，应将其用力 均匀地紧靠在设备立面上。水平仪从低温处拿到 高温处时，不得立即使用，也不得在暴烈的日光 或强烈的白炽灯下使用，以免因温差变化太剧烈 使测量值不准确。
（5）水平仪使用完毕后，要用干净的擦布擦拭 干净，并涂上一层薄薄的机油，放入盒内。水平 仪不应保存在潮湿的环境中，以免生锈；仪器盒 上不得重压，也不得与锤子等粗糙工具放在一起， 避免损坏。
• 3 使用水平仪时，要保证水 错误
正确
• 平仪工作面和工件表面的清洁，以
• 防止脏物影响测量的准确性。测量
若水平仪倾斜一个角度，气泡就 向左或向右移动，根据移动的距离 (格数) ,直接或通过计算即可知道被测工件的直线 度，平面度或垂直度误差。
ppt课件
6
水平仪工作原理：精度为 0.02mm/1000mm的 水平仪玻璃管，当平面在 1000mm 长度中倾斜 0.02mm，则倾斜角为：
tg 0.02mm 0.00002
（3）两次读数都不为0，而且气泡向一个方向移 动，这时被侧面较高一端高度为两次误差值得和 除以2，而水平仪误差为两次误差值的差除以2。
（4）如果两次测量的误差方向相反，气泡各向 一个方向移动，那么被侧面较高一端高度为两次 误差值的差除以2，水平仪本身误差是两次误差 的和除以2。
ppt课件
14
5.水平仪的使用维护
•
(3) (2) 2.5
2
ppt课件
10
ppt课件
11
• 图7-5b表示，由于环境温度较低，气泡缩短， 测量位置使气泡右移，按上述读数方法，读 数分别为“+2”和“+1”，则测量的读数值是：
(2) (1) 1.5 2
ppt课件
12
水平仪误差修正
• 在使用误差较小的水平仪测量设备的水平度时，应在被 测量面上原地旋转180度进行测量，利用两次读数的结 果加以计算修正，其方法如下：
水平仪
（导轨在垂直平面的直线度误差）
ppt课件
1
水平仪
•
水平仪是测量角度变化的一种常用量
具，主要用于测量机件相互位置的水平位
置和设备安装时的平面度、直线度和垂直
度，也可测量零件的微小倾角。
• 常用的水平仪有条式水平仪、框式水平 仪和数字式光学合象水平仪等。
ppt课件
2
一：条式水平仪
ppt课件
3
一.水平仪
ppt课件
16
• 框架水平仪的使用方法：
• 1 框架水平仪的两个V形测量面是测量精度的基准，在测量中不能与 工作的粗糙面接触或摩擦。安放时必须小心轻放，避免因测量面划伤 而损坏水平仪和造成不应有的测量误差。
• 2 用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位， 而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量 的准确性。正确的测量方法是手握持副测面内侧，使水平仪平稳、垂 直地（调整气泡位于中间位置）贴在工件的垂直平面上，然后从纵向 水准读出气泡移动的格数。

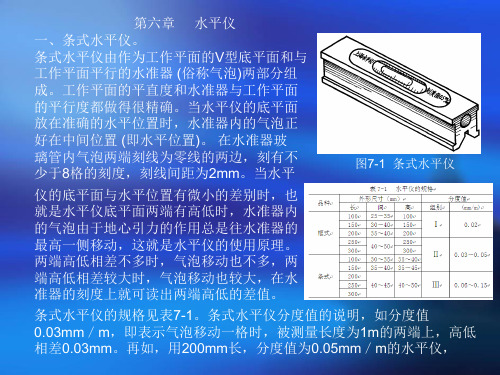

• 钳工常用的条式水平仪。 • 条式水平仪由作为工作平面的V型底平面和与工作平面平
行的水准器 (俗称气泡)两部分组成。工作平面的平直度和 水准器与工作平面的平行度都做得很精确。当水平仪的底 平面放在准确的水平位置时，水准器内的气泡正好在中间 位置 (即水平位置)。 在水准器玻璃管内气泡两端刻线为零 线的两边，刻有不少于8格的刻度，刻线间距为2mm。 • 当水平仪的底平面与水平位置有微小的差别时，也就是水 平仪底平面两端有高低时，水准器内的气泡由于地心引力 的作用总是往水准器的最高一侧移动，这就是水平仪的使 用原理。两端高低相差不多时，气泡移动也不多，两端高 低相差较大时，气泡移动也较大，在水准器的刻度上就可 读出两端高低的差值。
