粤教沪科版物理九年级上册试题电学测试题

《电能与电功率》检测题一、单项选择题（每小题3分，共30分）1．某家用电能表的有关参数如图1所示，可知（）A．该电能表上用电器的总功率不能超过2.2kWB．该电能表上用电器的总功率不能超过8.8kWC．该电能表的转盘每小时最多转3000rD．该电能表的转盘已转了3021r2．如图2所示，电源电压为12V，当小灯泡正常发光时，电压表的示数为4V，电流表的示数为0.5A，则小灯泡的额定功率是（）A．2W B．3W C．4W D．8W3．甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图3所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A．两电加热器均正常工作时，甲消耗的电能较多B．将乙接入110V的电路中，它的实际功率为200WC．两电加热器均正常工作时，甲的电阻大于乙的电阻D．两电加热器串联后接在220V的电路中，甲的实际功率较大4．某品牌电暖器设有低温和高温两档，与低温档相比，使用高温档时（）A．电流做功一定快B．电流做的功一定多C．消耗的电能一定多D．转化的内能一定多5．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A．电流表的读数为0.5A，变阻器两端电压是2.5VB．滑动变阻器连入电路中的电阻R＝12.5ΩC．相等时间内，电流对L和R所做的功相等D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率6.如图4所示，把标有“12V12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．通过L1、L2的电流不相等B．L1、L2两灯均不能正常发光，但L2灯较亮C．L1、L2两灯均不能正常发光，但L1灯较亮D．把电源电压提高到24V，L1、L2两灯都能正常发光7．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等，该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（）功率≥5W标准电压 3.7V电池容量10000mA•hA．电池储存的电能为50WhB．电池储存的电能为6.66×105JC．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h8．如图5甲所示是一种钨丝灯泡，乙是图甲的铭牌，丙是一种节能灯泡，丁是一种LED 灯。

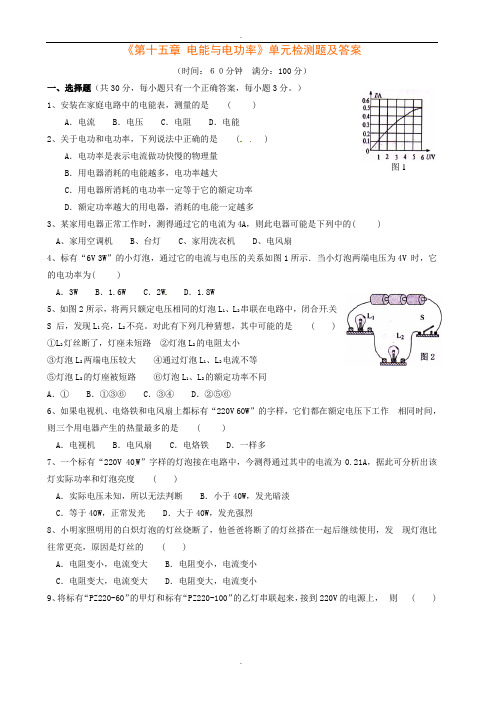

《第十五章 电能与电功率》单元检测题及答案（时间：６０分钟 满分：100分）一、选择题（共30分，每小题只有一个正确答案，每小题3分。

） 1、安装在家庭电路中的电能表，测量的是 ( ) A ．电流 B ．电压 C ．电阻 D ．电能 2、关于电功和电功率，下列说法中正确的是 ( ) A ．电功率是表示电流做功快慢的物理量 B ．用电器消耗的电能越多，电功率越大 C ．用电器所消耗的电功率一定等于它的额定功率 D ．额定功率越大的用电器，消耗的电能一定越多3、某家用电器正常工作时，测得通过它的电流为4A ，则此电器可能是下列中的( ) A 、家用空调机 B 、台灯 C 、家用洗衣机 D 、电风扇4、标有“6V 3W ”的小灯泡，通过它的电流与电压的关系如图1所示．当小灯泡两端电压为4V 时，它的电功率为( )A ．3WB ．1.6WC ．2WD ．1.8W5、如图2所示，将两只额定电压相同的灯泡L 1、L 2串联在电路中，闭合开关S 后，发现L 1亮，L 2不亮。

对此有下列几种猜想，其中可能的是 ( ) ①L 2灯丝断了，灯座未短路 ②灯泡L 2的电阻太小 ③灯泡L 2两端电压较大 ④通过灯泡L 1、L 2电流不等 ⑤灯泡L 2的灯座被短路 ⑥灯泡L 1、L 2的额定功率不同 A ．① B ．①③⑥ C ．③④ D ．②⑤⑥6、如果电视机、电烙铁和电风扇上都标有“220V 60W ”的字样，它们都在额定电压下工作 相同时间，则三个用电器产生的热量最多的是 ( )A ．电视机B ．电风扇C ．电烙铁D ．一样多7、一个标有“220V 40W ”字样的灯泡接在电路中，今测得通过其中的电流为0.21A ，据此可分析出该灯实际功率和灯泡亮度 ( )A ．实际电压未知，所以无法判断B ．小于40W ，发光暗淡C ．等于40W ，正常发光D ．大于40W ，发光强烈8、小明家照明用的白炽灯泡的灯丝烧断了，他爸爸将断了的灯丝搭在一起后继续使用，发 现灯泡比往常更亮，原因是灯丝的 ( )A ．电阻变小，电流变大B ．电阻变小，电流变小C ．电阻变大，电流变大D ．电阻变大，电流变小9、将标有“PZ220-60”的甲灯和标有“PZ220-100”的乙灯串联起来，接到220V 的电源上， 则( )图1A．两灯都正常发光，乙灯比甲灯亮； B．两灯都不能正常发光，甲灯比乙灯亮；C．两灯都不能正常发光，乙灯比甲灯亮； D．两灯都正常发光，甲灯比乙灯亮；10、将一个滑动变阻器接在电源上，消耗的功率为P。

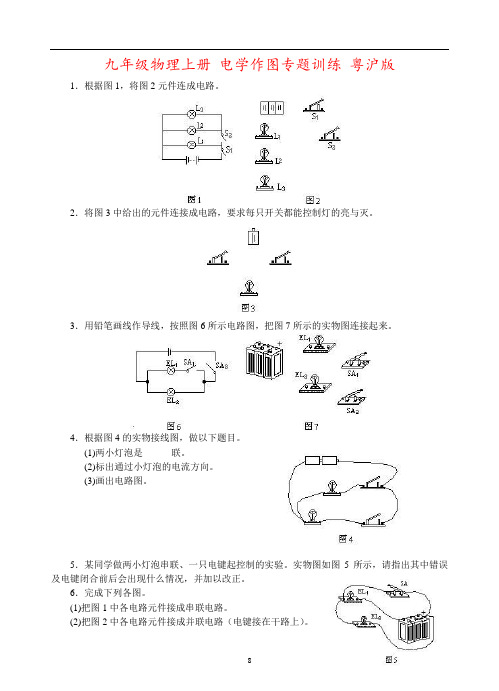

九年级物理上册电学作图专题训练粤沪版1．根据图1，将图2元件连成电路。

2．将图3中给出的元件连接成电路，要求每只开关都能控制灯的亮与灭。

3．用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。

4．根据图4的实物接线图，做以下题目。

(1)两小灯泡是______联。

(2)标出通过小灯泡的电流方向。

(3)画出电路图。

5．某同学做两小灯泡串联、一只电键起控制的实验。

实物图如图5所示，请指出其中错误及电键闭合前后会出现什么情况，并加以改正。

6．完成下列各图。

(1)把图1中各电路元件接成串联电路。

(2)把图2中各电路元件接成并联电路（电键接在干路上）。

(3)把图3中各电路元件接成串联电路。

7．图7为一个用两节干电池供电的电路图。

小明在实物图上接线，如图8所示（以铅笔画线代替导线）。

图中有两处画错了。

请对照下面的叙述改正。

(1)电源接法错了。

(2)接线要连在接线柱上，不应接在闸刀上。

8．用铅笔画线作为导线，按电池组符号（如图7）把实物图连接起来。

9．按图8的实物接线图，在右面方框内画出电路图。

9．根据图3所示电路，画出相应的电路图。

10．在图3(a)中填入电池组和电键的符号，要求电键闭合后两灯均能发光；在图3(b)中填入电池组和电铃，要求闭合电键后灯亮铃响，断开电键后灯、铃均不工作；在图3(c)中补上一根导线（用笔线作导线），使电键S1控制灯L1、S2同时控制L1和L2。

11．按照图7的电路图，把右边的实物图连接起来。

12．将图8中的电路元件连接成并联电路，S2为总开关，S1只控制L1。

（位置不能移动）13．在图9中AB、CD、EF处分别填入电池组、小灯、电铃的符号。

要求：当前门来人闭合开关时电铃响而不亮；当后门来人闭合开关时，电铃响灯也亮。

14．请画出三个电路图，要求：一个开关同时控制三盏灯。

15．用铅笔画线代替连接用的导线，将图4的所有元件连接成串联电路。

16．图5中，要使两灯并联，电键同时控制两灯，限用五根导线。

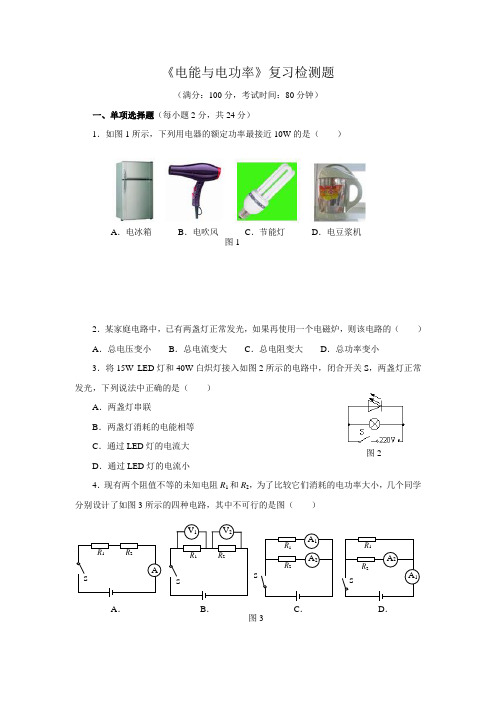

《电能与电功率》复习检测题（满分：100分，考试时间：80分钟）一、单项选择题（每小题2分，共24分）1．如图1所示，下列用电器的额定功率最接近10W 的是（ ）2．某家庭电路中，已有两盏灯正常发光，如果再使用一个电磁炉，则该电路的（ ） A ．总电压变小 B ．总电流变大 C ．总电阻变大 D ．总功率变小3．将15W LED 灯和40W 白炽灯接入如图2所示的电路中，闭合开关S ，两盏灯正常发光，下列说法中正确的是（ ）A ．两盏灯串联B ．两盏灯消耗的电能相等C ．通过LED 灯的电流大 D ．通过LED 灯的电流小4．现有两个阻值不等的未知电阻R 1和R 2，为了比较它们消耗的电功率大小，几个同学分别设计了如图3所示的四种电路，其中不可行的是图（ ）图2A ．B ．C ．D ．图3A ．电冰箱B ．电吹风C ．节能灯D ．电豆浆机图15．电热毯内的电阻丝断了，如果将电阻丝的两个断头搭接后继续使用，电阻丝的搭接处很容易被烧焦，这样做很不安全。

关于搭接处的电阻大小，电阻丝搭接处与其它部分的关系，下列说法中正确的是（ ）A ．电阻较大，与其它部分串联B ．电阻较大，与其它部分并联C ．电阻较小，与其它部分串联D ．电阻较小，与其它部分并联6．小明利用电能表测量某一家用电器的电功率。

当电路中只有这一个用电器连续工作时，测得在1h 内，消耗的电能为0.04kW ∙h ，那么这一用电器可能是（ ）A ．电冰箱B ．普通白炽灯C ．彩色电视机D ．挂壁式空调机 7．为了测定潜水艇的下潜深度，科技人员设计了深度测定仪，测定仪的原理图如图4所示，R 0为定值电阻，F 是传感器，其电阻R 与潜水艇在海水中的深度h 成反比。

当潜水艇缓慢上浮时，电流表的示数I 和电路总功率P 的变化情况分别是（ ）A ．I 变小，P 变大B ．I 变大，P 变大C ．I 变小，P 变小D ．I 变大，P 变小8．如图5是某品牌的抽油烟机，主要部件是LED 灯和抽气扇（电动机）。

可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。

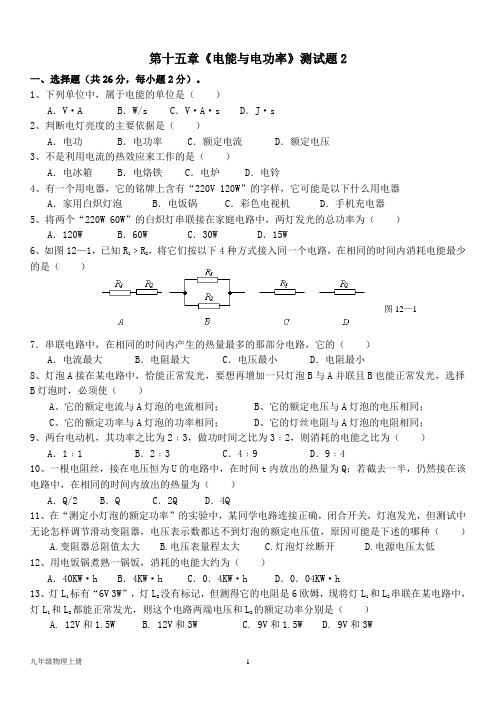

第十五章《电能与电功率》测试题2一、选择题（共26分，每小题2分）。

1、下列单位中，属于电能的单位是（）A．V·A B．W/s C．V·A·s D．J·s2、判断电灯亮度的主要依据是（）A．电功B．电功率C．额定电流D．额定电压3、不是利用电流的热效应来工作的是（）A．电冰箱B．电烙铁 C．电炉 D．电铃4、有一个用电器，它的铭牌上含有“220V 120W”的字样，它可能是以下什么用电器A．家用白炽灯泡B．电饭锅 C．彩色电视机 D．手机充电器5、将两个“220W 60W”的白炽灯串联接在家庭电路中，两灯发光的总功率为（）A．120W B．60W C．30W D．15W6、如图12—1，已知R1﹥R2，将它们按以下4种方式接入同一个电路，在相同的时间内消耗电能最少的是（）7．串联电路中，在相同的时间内产生的热量最多的那部分电路，它的（）A．电流最大B．电阻最大C．电压最小D．电阻最小8、灯泡A接在某电路中，恰能正常发光，要想再增加一只灯泡B与A并联且B也能正常发光，选择B灯泡时，必须使（）A、它的额定电流与A灯泡的电流相同；B、它的额定电压与A灯泡的电压相同；C、它的额定功率与A灯泡的功率相同；D、它的灯丝电阻与A灯泡的电阻相同；9、两台电动机，其功率之比为2﹕3，做功时间之比为3﹕2，则消耗的电能之比为（）A．1﹕1 B．2﹕3 C．4﹕9 D．9﹕410、一根电阻丝，接在电压恒为U的电路中，在时间t内放出的热量为Q；若截去一半，仍然接在该电路中，在相同的时间内放出的热量为（）A．Q/2 B．Q C．2Q D．4Q11、在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A.变阻器总阻值太大B.电压表量程太大C.灯泡灯丝断开D.电源电压太低12、用电饭锅煮熟一锅饭，消耗的电能大约为（）A．40KW·h B．4KW·h C．0．4KW·h D．0．04KW·h13、灯L1标有“6V 3W”，灯L2没有标记，但测得它的电阻是6欧姆，现将灯L1和L2串联在某电路中，灯L1和L2都能正常发光，则这个电路两端电压和L2的额定功率分别是（）A. 12V和1.5WB. 12V和3WC. 9V和1.5WD. 9V和3W图12—1二．填空题（每空1分，共 26 分）14、有一把“220V 30W”的电烙铁，工作半小时，它消耗的电能是J，电流对它所做的功是J，有J的电能转化为其它形式的能。

沪粤版九年级物理上册第十五章：电能和电功率单元测试一、单选题（本大题共13小题）1.直接测量消耗电能的多少可以用（）A. 电能表B. 电压表C. 电流表D. 秒表2.家用电能表抄见数所用的单位是（）A. 千瓦B. 千瓦时C. 库仑D. 伏特3.以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A. 电风扇B. 电炉C. 电熨斗D. 电水壶4.如图所示的家用电器中，利用电流的热效应来工作的是（）A. 电视机B. 洗衣机C. 电风扇D. 电取暖器5.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒的额定功率约为200WC. 一节新干电池的电压约为D. 电饭锅加热煮饭时的功率约为100W6.李芳家的电能表上标着“”她用该电能表测家中用电器的功率：她仅让这个用电器工作，观察到电能表1 min内的转盘转了15转，则她测量的用电器的功率为( )A. 30 WB. 100 WC. 300 WD. 1800 W7.甲和乙两灯的额定电压均为6V，图中是甲、乙两灯的电流随其两端电压变化的图象，以下说法正确的是（）A. 将两灯并联在4V的电源两端,电路总功率为4WB. 将两灯串联,使其中一个灯泡正常发光,电源电压最大为9VC. 将两灯串联起来,并保证都发光且不被烧坏时,甲灯比乙灯亮D. 将两灯并联在6V的电源两端,干路电流为8.有两只分别标有”6V3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. 和正常工作时的电流一样大B. 和串联在一起同时使用时,两灯一样亮C. 和并联在一起同时使用时,两灯消耗的功率一样大D. 将串联在一个的电阻,接在电源电压为12V的电路中,也能正常发光9.小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。

初中物理学习材料粤沪版物理九年级上册第十五章第一节电能与电功同步测试一.选择题1.电能表是用来测定下列哪个物理量的( )A．电能 B．电流C．电压 D．电阻答案：A知识点：电能表参数的理解与电能的求法解析：解答：因为电能表是测量用户在一定时间内消耗的电能的多少，因此电能表是用来测量电能的仪表．故选A．分析：根据电能表的用途进行分析，即电能表是测量用户在一定时间内消耗的电能．2.下列选项中，正确描述电功单位的是( )A．V B．VAs C．kw D．C答案：B知识点：电功解析：解答：A.V是电压的单位，所以A是错误的；B.VAs是电压.电流与时间的单位，由W＝UIt可知它们的积是电功的单位，所以B是正确的；C.kW是电功率的单位，所以C是错误的；D.C是电量的单位，所以D是错误的．故选B．分析：根据我们对于电功单位的了解来作答；电功的单位有两个：焦耳和千瓦时．3.家庭每月用电量的计量单位是( )A．库仑 B．瓦特C．焦耳 D．千瓦时答案：D知识点：电功电功率解析：解答：A.库仑是电量的单位，不合题意；B.瓦特是功率.电功率的单位，不合题意；C.焦耳是电功的国际单位制单位，不是家庭电路消耗电能的单位，不合题意；D.千瓦时是电功的常用单位，符合题意．故选D．分析：每月用电量是指消耗电能的多少，也是电流做功的多少．国际单位制中电功的单位是：焦耳，常用的单位还有：千瓦时．4.家庭用户每月应缴付电费多少的依据是( )A．用电器的多少 B．用电器功率的大小C．消耗电能的多少D．通过用电器电流的大小答案：C知识点：电功计算公式的应用解析：解答：家庭用户每月应缴付电费多少的依据是消耗电能的多少，电能表是测量用电器消耗电能的多少．故选：C．分析：电能表是用来测量用户消耗电能多少的仪器，根据电能表的示数求出这段时间内消耗的电能，再根据每度电的价格来确定用户应交的电费．5.下列用电器中，主要把电能转化为机械能的是( )A．电视机B．电热毯C．电风扇D．电脑答案：C知识点：电功的实质解析：解答：A.电视机是把电能转化为光能和声能的装置；不符合题意．B.电热毯是把电能转化为内能的装置；不符合题意．C.电风扇是把电能转化为机械能的装置；符合题意．D.电脑把电能转化为光能和声能的装置；不符合题意．故选C．分析：电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．6.绵阳的夏天多伴有雷雨天气，某次雷电产生的电流是4⨯，放电110V⨯，电压约为8210A时间约为1ms，这次雷电释放的能量约为( )A．12210J⨯B．9210J⨯C．12210kW h⨯•D．9210kW h⨯•答案：B知识点：电功率与电能、时间的关系解析：解答：1ms＝0.001s，这次雷电释放的电能：8491102100.001210W UIt V A s J==⨯⨯⨯⨯=⨯．故选B．分析：已知放电电流.电压的大小和放电的时间，根据公式W＝UIt求释放的能量．7.同一用电器分别单独与下列不同规格的电能表连接，用电器正常工作时，电能表表盘转得最快的是( )A.B.C.D.答案：D知识点：电能表参数的理解与电能的求法解析：解答：设用电器的功率为P，在时间t内消耗的电能W＝Pt，A.消耗电能W，A电能表的转数1800/n r kW h Pt =•⨯，B.消耗电能W，B电能表的转数21200/n r kW h Pt =•⨯，C.消耗电能W，C电能表的转数33000/n r kW h Pt =•⨯，D.消耗电能W，D电能表的转数45000/n r kW h Pt=•⨯，可见，在时间t内转数最多.转得最快的是D选项的电能表．故选D．分析：设用电器的功率为P，在时间t内消耗的电能W＝Pt，分别计算四个选项中电能表的转数比较得出答案．8.如图，小明观察家中的电能表，下列说法正确的是( )A．电能表的额定功率是220WB．此电能表应该接在220V的电路中使用C．小明家已经消耗的电能为107kW•hD．此电能表转盘每小时转过3000转答案：BC知识点：电能表参数的理解与电能的求法解析：解答：A.电能表属于测量仪表，没有额定功率，故A说法错误；B.此电能表应该接在220V的电路中使用，B说法正确；C.小明家已经消耗的电能为107kW•h，C说法正确；D.“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，故D说法错误．故选BC．分析：(1)电能表是测量用电器在一定时间内消耗电能多少的仪表．电能表表盘上显示的数字是已消耗的电能；(2)“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转．9.电流通过一台电动机时产生的热量是1200J，产生的动能是3600J，则电流做功至少为( ) A．1200J B．4800J C．3600J D．2400J答案：B知识点：电功的实质解析：解答：电流通过电动机做功，一部分电能转化为了内能，一部分转化为了机械能，因此电流所做的功至少为：1200J＋3600J＝4800J．故选B．分析：电流做了多少功，就把多少电能转化为其它形式的能，电动机工作时，主要产生机械能，还有一部分转化为内能．10.下列几种说法中错误的是( )A．平时说消耗了多少电能就是指电流做了多少功B．电烙铁工作时，若1min内做功800J，则有800J的电能转化为内能C．电炉子工作时，将电能转化为机械能D．电饭煲工作时，将电能转化为内能答案：C知识点：电功的实质解析：解答：A.平时说消耗了多少电能就是指电流做了多少功，故A正确，不符合题意；B.电烙铁工作时，若1min内做功800J，则有800J的电能转化为内能，故B正确，不符合题意；C.电炉子工作时，将电能转化为内能，故C错误，符合题意；D.电饭煲工作时，将电能转化为内能，故D正确，不符合题意．故选C．分析：(1)电功就是消耗电能做的功；(2)电烙铁.电炉子.电饭煲工作时，电能转化为内能．11.关于电功，下列说法中正确的是( )A．电流做功越多，消耗的电能就越多B．电功是表示电流做功快慢的物理量C．电功就是电能，两者是一回事D．用电器通电的时间越长，电流做功就越多答案：A知识点：电功解析：解答：A.电功是指电流所做的功，电流做功越多，消耗的电能就越多，故A正确；B.电功率是表示电流做功快慢的物理量．故B错误；C.电流做功过程就是用电器消耗电能的过程，电流做了多少功，用电器就消耗了多少电能，它们是相等，但电功不是电能，两者不是一回事，故C错误；D.电流做功的多少与电压.电流.通电时间都有关，所以用电器通电的时间越长，电流做功就越多是错误的，故D错误．故选A．分析：电功是指电流所做的功，电功率是表示电流做功快慢的物理量．12.某用户的电能表在3月底抄表时的示数为，到4月底抄表时的示数为，则该用户4月份用电为( )A．352.9kW•h B．268.7kW•h C．84.2kW•h D．84.2J答案：C知识点：电能表的读数解析：解答：用户4月底抄表时的示数为：352.9度；3月底抄表时的示数为：268.7度；该用户4月份用电为：84.2度．故选C．分析：电能表是用来测量电功的仪表，在对电能表进行读数时应注意一下三个问题：(1)月末的减去月初的示数．(2)最后一位是小数．(3)电功的单位是度或千瓦•时13.将规格都是“220V100W”的一台电风扇.一台电视机和一把电烙铁分别接入家庭电路中，正常工作相同时间，关于电流做功的多少，下列说法正确的是( )A．一样多B．电风扇最多C．电视机最多D．电烙铁最多答案：A知识点：电功的实质解析：解答：因为家庭电路的电压为220V，所以当三种用电器接入家庭电路时，实际功率等于额定功率，即相等；又因为工作时间相等，则由W＝Pt可知，电流通过三种用电器做的功相同．故选A．分析：分别接入220V的电路中，三个用电器都正常工作，实际功率相同(等于额定功率).通电时间相同，根据W＝Pt可知电流做功的多少．14.如图所示，导体A和B等长，但A比B的横截面积大，当S闭合后，测量发现A和B电压相等．在相同时间下，下列叙述正确的是( )A．A和B的材料相同，电流通过A.B所做的功相同B．A和B的材料相同，电流通过A.B所做的功不相同C．A和B的材料不相同，电流通过A.B所做的功相同D．A和B的材料不相同，电流通过A.B所做的功不相同答案：C知识点：电功计算公式的应用解析：解答：A与B的电压相等又因为串联电路中电流相等所以RA＝RB但A与B的横截面积不等；所以A和B材料不同，故AB错误；根据W＝UIt，由于电流.电压.通电时间均相等，所以电流通过AB所做的功相同；故C正确.D不正确．故选C．分析：由同种材料做成的导线，A和B等长，因为A比B的横截面积大，所以A的电阻小；由图可知A和B串联，可以根据串联电路的特点和电功公式分析．15.用轻质的细线将4N的物体系在标有3V0.5W的小电动机上，当小电动机接在3V的电源上时，10s内将物体提升了1m，关于该过程，下列说法错误的是( )A．电流做了5J的功B．消耗了5J的电能C．只有4J的电能转化了机械能D．只有4J的电能转化了其他形式能答案：D知识点：电功计算公式的应用解析：解答：电动机工作过程中电流做功为W＝Pt＝0.5W×10s＝5J，则消耗电能为5J；其中转化为机械能的电能为W＝Gh＝4N×1m＝4J，所以ABC选项正确．故选：D．分析：电动机将电能转化为其他形式的能；根据电功公式W＝Pt，求出电流做的功；利用W ＝Fs求解机械能．二.填空题16.某导体两端的电压为6伏，5秒钟内通过该导体横截面的电荷量为3库，则通过该导体的电流为______安，电流做功为______焦．当通过该导体的电流为0.5安时，导体的电阻为______欧．答案：0.6|18|10．知识点：电功计算公式的应用解析：解答：通过该导体的电流30.65Q CI At s===，电流做功W＝QU＝3C×6V＝18J，由UIR=可得，导体的电阻6100.6U VRI A===Ω．分析：已知电荷量和通过的时间，根据公式QIt=可求通过该导体的电流．已知电荷量和导体两端的电压，根据公式W＝QU可求电流做的功．当导体两端电压为3伏时，通过该导体的电流为0.2安，根据公式URI=可求电阻．17.手机.数码相机等常用充电电池作为电源，如图所示是某手机电池铭牌，观察可知该电池的电压是3.6V．它充足电后所储存的电能是______J．答案：9720．知识点：电功计算公式的应用解析：解答：已知该电池的电压为3.6V；电量为Q＝750mA•h＝0.75A×3600s＝2700C；它充足电后所储存的电能是W＝QU＝2700C×3.6V＝9720J．分析：从铭牌上可以看出，该电池的电压和电量(mAh是电量的单位)，根据公式W＝QU可求它充足电后所储存的电能．18.李明留心观察自家电能表，知道了我国家庭电路的电压是____V，他分别记录了他家第一天早8：00和第二天早8：00这两个时刻的读数，如图所示，则他家这一天共消耗电能____kW •h，若电价为0.55元/千瓦时，则应付电费_____元．答案：220|6|3.3知识点：电能表的读数解析：解答：(1)我国家庭中的电压为220V；(2)如图所示，消耗的电能W＝1365.0kW•h-1359.0kW•h＝6kW•h；(3)应付电费0.55元×6＝3.3元．分析：(1)家庭电路中电压为220V．(2)电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h．(3)利用1kW•h电费为0.55元的价格求出应付电费．19.小红看她家电能表的表盘如图所示，电能表是测量______的仪表；该电能表的表盘每转300转，说明小红家的用电器消耗了______kW•h的电能．答案：电能(电功)|0.5知识点：电功计算公式的应用解析：解答：电能表是测量电路中消耗电能(电功)的仪表；由600r/kW•h可知电路中每消耗1kW•h的电能，电能表的表盘转600转．所以当电能表的表盘转300转时，消耗了0.5kW •h 的电能． 分析：电能表是测量电路中消耗电能的仪表；600r/kW •h 的含义是：电路中每消耗1kW •h 的电能，电能表的表盘转600转． 20.接在家庭电路中的电能表可直接测量的是______． 答案：电功知识点：电能表参数的理解与电能的求法解析：解答：电能表是用来测量用电器在一定时间内消耗电能，即电功； 故答案为：电功．分析：电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器． 三.综合应用题21.某导体两端电压为6伏，通过它的电流为0.8安，通电时间为10秒，求电流所做的功W ． 答案：电流所做的功W ＝UIt ＝6V ×0.8A ×10s ＝48J ． 知识点：电功计算公式的应用解析：解答：电流所做的功W ＝UIt ＝6V ×0.8A ×10s ＝48J ． 答：电流所做的功W 为48J ．分析：由电流.电压和时间根据W ＝UIt 可求出电流做的功．22.某导体两端的电压为12伏时，10秒内通过该导体横截面的电荷量为6库，求： ①通过该导体的电流； ②电流通过该导体所做的功． 答案：①0.6A ；②72J ． 知识点：电功计算公式的应用 解析：解答：①通过该导体的电流：60.610Q CI A t s===； ②电流通过该导体所做的功： W ＝UIt ＝UQ ＝12V ×6C ＝72J ． 答：①通过该导体的电流为0.6A ； ②电流通过该导体所做的功为72J ．②根据W＝UIt＝UQ求出电流通过该导体所做的功．23.如图1所示中小木块的长度为_____cm；如图2所示的电能表的读数是______kW•h．答案：2.25cm|2508.6kW•h知识点：电能表的读数解析：解答：(1)由图1知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm ＝1mm，即此刻度尺的分度值为1mm；木块左侧与6.00cm对齐，右侧与8.25cm对齐，所以木块的长度为L＝8.25cm-6.00cm＝2.25cm；图2中，电能表单位为kW•h，最后一位为小数位，其示数为2508.6kW•h．分析：使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；电能表单位为kW•h，最后一位为小数位．24.3月29日，顺德连续第六年响应“地球一小时”，虽然熄灯只是一小时，但重要的是唤醒市民.企业在日常生活和生产运营中对节能减排的重视．某间学校全部用电器额定总功率为44kW．(1)若该学校也参与到这个活动中，停用所有用电器一个小时可节电多少kW•h？答案：节约的电能：W＝Pt＝44kW×1h＝44kW•h(2)广州市内的三大“地标”---广州塔.西塔及中信广场在“地球一小时”内累计节电约2200度．这些电可让这所学校所有用电器正常工作多少小时？答案：由'WPt=得，'22005044W kW ht hP kW•===．知识点：电功计算公式的应用解析：解答：(1)节约的电能：W＝Pt＝44kW×1h＝44kW•h；(2)由'WPt=得，'22005044W kW ht hP kW•===．答：(1)停用所有用电器一个小时可节电44kW•h；(2)可让这所学校所有用电器正常工作50小时．25.2009年我市全面开通了3G手机通信业务．你知道到底什么是3G通信吗？所谓3G，其实它的全称是3rdGeneration，中文含义就是指第三代数字通信．第三代与前两代的主要区别在于：传输声音和数据的速度上的提升，它能够处理图象.音乐.视频流等多种媒体形式．以下为某3G手机LGKT878的主要参数：(1)参数中的“mAh”是下列哪个物理量的单位_____A．电功B．电功率C．电荷量D．电流答案：C(2)手机机通信是用______来传送信号的．答案：电磁波(3)李丽想用此手机下载一首mp3，该文件大小为2.4MB，下载速度为120KB/s，则李丽下载这首mp3所需时间为20s，通话5min消耗的电能是______J．(3110MB KB=)答案：20|444知识点：电功计算公式的应用解析：解答：(1)由QIt=的变形式Q＝It可知，“mAh”是电荷量的单位；(2)手机是靠发射和接收电磁波来传递信息的；(3)李丽下载这首mp3所需时间：32.410 1/0202KB KBts s⨯==，通话5min消耗的电能：W＝UIt′＝3.7V×400×10-3A×5×60s＝444J．分析：(1)“mA”是电流的单位，“h”是时间的单位，电流与时间的乘积为电荷量；(2)手机是靠发射和接收电磁波来工作的；(3)根据下载速度求出下载时间，根据W＝UIt可得通话5min消耗的电能．。

第十五章电能和电功率一、选择题(每题3分，共30分)1．标有“PZ220 V 40 W”字样的灯泡，接在110 V的电源两端，其实际消耗的电功率是(设灯丝电阻不随温度变化)( )A．10 W B．20 W C．40 W D．80 W2．如图2所示，对于电能表表盘上的一些参数的理解，下列说法中错误的是( )图2A．此时电能表的读数为120.7度B．“220 V”是指这个电能表应该在220 V的电路中使用C．“10(20) A”是指这个电能表使用时正常工作电流为10 A或20 AD．“600 r/(kW·h)”是指用电器每消耗1 kW·h的电能，电能表的转盘转过600 r3．小刚利用电能表测某用电器的电功率，当电路中只有这个用电器工作时，测得在15 min 内，消耗电能0.4 kW·h，这个用电器可能是( )A．空调 B．电冰箱 C．电视机 D．普通家用电饭锅4．如图所示的各种用电器中利用电流的热效应工作的是( )5．如图3所示是一种电热水器中发热体的铭牌，下列说法中错误的是( )图3A．电热水器在额定电压220 V时产生1000 W的电热B．电热水器在额定电压220 V时产生1000 W的电热功率C．电热水器的热效应是电流通过发热体的电阻时产生的D．电热水器正常工作20 min，电流做的功是1.2×106 J6．为检查驾驶员是否饮酒而设计的电路如图4甲所示，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙所示，R0为定值电阻，电源电压不变。

当所检测酒精气体浓度增大时( )图4A．电流表示数减小 B．电压表示数减小C．电路总电阻增大 D．电路总功率增大7．把标有“6 V 3 W”的电灯L1和标有“3 V 3 W”的电灯L2并联接在3 V的电源两端，下列说法中正确的是( )A．两灯都能正常发光 B．两灯一样亮C．L2比L1亮 D．L1比L2亮8．将标有“6 V 6 W”和“6 V 3 W”字样的灯泡L1和L2串联在某电路中，设灯丝电阻不变，则( )A．通过灯L1、L2的电流之比为2∶1 B．灯L1、L2的实际功率之比为2∶1 C．电源电压为12 V时，L1、L2均正常发光D．电源电压为9 V时，L2正常发光9．如图5所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上。

第十五章电能和电功率测试题一、选择题(每题3分，共30分)1．关于电功，下列说法中正确的是( )A．通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做了多少功，就有多少电能转化为其他形式的能2．一只普通家用白炽灯正常工作时的电流接近( )A．0.002 A B．0.2 A C．2 A D．20 A3．关于电热的利用，下列说法中正确的是( )A．电热对我们来说总是有利的 B．电热对我们来说总是不利的C．电水壶是利用电流的热效应的原理制成的 D．电视机工作过程中没有电热产生4．如果电视机、电烙铁和电风扇上都标有“220V 60 W”的字样，它们都在额定电压下工作相同的时间，则三个用电器产生的热量( )A．电烙铁最多 B．电视机最多C．电风扇最多 D．一样多5．如图1所示为某一电能表的表盘，对该表盘上的一些参数的理解，下列说法错误的是( )A．此时电能表的读数为120.7度B．“220 V”是指这个电能表应该在220 V的电路中使用C．“10(20) A”是指这个电能表使用时正常工作电流为10 A或20 AD．“600 revs/(kW·h)”是指用电器每消耗 1 kW·h的电能，电能表的转盘转过600转图1图26．小张同学在家发现客厅白炽灯发的光比卧室白炽灯发的光亮，对这种现象判断正确的是( )A．客厅白炽灯灯丝的电流大 B．客厅白炽灯灯丝的电阻大C．客厅白炽灯两端的电压大 D．以上判断都有可能7．如图2所示电路中，电源电压保持不变，开关S由断开到闭合，下列表述中正确的是( )A．电路总电阻变大 B．电路总功率变小C．电压表示数变小 D．电流表示数变大8．现有一个标有“3 V 0.5 A”字样的小灯泡，欲使它接在9 V的电源两端后能正常发光，应该给它( )A．串联一个3 Ω的电阻 B．并联一个6 Ω的电阻C．串联一个12 Ω的电阻 D．并联一个9 Ω的电阻9．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图3所示，接通电路后发现L1要亮一些，则下列判断正确的是( )A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些图3图410．某同学利用如图4所示的电路，测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是( )A．闭合开关前，滑片应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡的灯丝断了C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮二、填空题(每空2分，共36分)11．一个标有“220 V 100 W”字样的灯泡正常发光时，1 min产生__________J的热量，1度电可供它正常工作________h.12．某型号摄像机的随机蓄电池的容量是“2 A·h”(“2 A·h”的含义是该蓄电池若以2 A的电流放电，可放电1 h)．若输出电压为12 V，这样的蓄电池充好电后，能释放的最大电能为____________J.13．两个电阻的阻值之比R1∶R2＝3∶1，把它们串联后接入某电路中，这时它们之中的电流之比是I1∶I2＝________，电功率之比P1∶P2＝________，在相等的时间内产生的热量之比Q1∶Q2＝________.14．如图5所示是现在家庭常用的电子式电能表表盘，表盘上标有“3200 imp/(kW·h)”的字样，表示每消耗1 kW·h的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6 min，电能表指示灯闪烁了320次．该家用电器的额定功率是________W，则这个家用电器可能是________(选填“电热水壶”“台灯”或“电视机”)．图5图6.图6甲是通过灯泡L的电流跟其两端电压关系的图像．现将L与阻值为10 Ω的电阻R 连入图乙所示电路．闭合开关S，L的实际功率为1.8 W．则电源电压是________V，此时通过R的电流是________A.16．现有“220 V 100 W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为________A；若将它接在电压为“110 V”的电路中，该灯泡的电阻为________Ω(不考虑温度对电阻的影响)，实际功率为________W，消耗1 kW·h的电能可供它连续工作________h.17．如图7所示，标有“12 V 24 W”字样的灯泡L和电阻R连接在电路中，灯泡正常发光，电流表的示数为3 A，则R的阻值为______Ω，它的电功率为________W.图7图8.如图8所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3 A，电压表的示数是6 V，R1的阻值为________Ω.若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2 A，R2消耗的电功率为________W.三、实验探究题(共22分)19．(10分)为了探究“电流产生的热量与电阻大小的关系”，小明采用了如图9所示的实验装置，其中R1＜R2.图9(1)实验中，R1、R2采用________的连接方法，通过它们的电流相等．(2)在通电时间相同时，两个烧瓶中煤油温度上升较高的是________(选填“甲”或“乙”)瓶．由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越____________(选填“多”或“少”)．(3)该实验中主要采用的研究方法为____________，在研究以下两个问题时，方法与此相同的是________．A．探究电流与电压的关系时，要保持电阻一定B．在研究光的传播情况时，用光线来表示光的传播情况20．(12分)如图10甲所示是“测定小灯泡的电功率”实验的电路图，图丙是即将连接完成的实验电路，其中电源为三节新干电池，灯泡的额定电压为3.8 V，灯丝的电阻约为10 Ω，滑动变阻器标有“10 Ω 1 A”的字样．甲乙丙图10(1)对照电路图，用笔画线代替导线，将如图丙所示的实验电路中未连接部分连接好．(2)闭合电路的开关后，若出现以下不正常现象(见下表)，请你从下列选项中选择可能的原因填入表中(填选项代号)．A．电路中a、b间断路B．电路中a、b间短路C．滑动变阻器连入电路中的电阻太小顺序电路中出现的不正常现象可能的原因灯泡的亮暗电流表示数I/A电压表示数U/V1 不亮0.5402 很亮，以致烧坏0.42 4.23 不亮0 4.5(3)为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为________V，若此时电流表的示数如图乙所示，则通过灯泡的电流为________A，该灯泡的额定功率是________W.四、计算题(共12分)21．(6分)如图11所示，电源电压不变，小灯泡标有“6 V 3 W”字样，滑动变阻器最大阻值为24 Ω.(1)小灯泡正常工作10 min将消耗多少电能？(2)当滑片P在中点时，小灯泡恰好正常发光，则电源电压为多少？图1122．(6分)图12甲是某种压力秤的电路原理示意图，电压表(量程为0～3 V)可对应显示压力的大小．已知R0＝100 Ω，电源电压U＝4.5 V保持不变，压力传感器R的阻值随所受的压力变化的图像如图乙所示．(设踏板的重力忽略不计)(1)当一个重力大小为600 N的中学生站在压力秤上时，电压表的示数为多少？(2)此时电路所消耗的总功率为多少？图12答案1．D 2．B 3．C 4．A 5.C 6.A 7.D 8．C 9．C 10．B11．6×10310 12.8640013．1∶1 3∶1 3∶114．1000 电热水壶15．6 0.616．0.45 484 25 4017．12 1218．20 0.419．(1)串联 (2)乙 多 (3)控制变量法 A20．(1)如图所示(2)B C A (3)3.8 0.38 1.44421．(1)小灯泡正常工作10 min 消耗的电能W ＝Pt ＝3 W ×10×60 s ＝1800 J.(2)当滑片P 在中点时，滑动变阻器接入电路的电阻值为R 滑＝12 Ω；电路中的电流：I ＝P U L ＝3 W 6 V＝0.5 A ， 滑动变阻器两端的电压：U 滑＝IR 滑＝0.5 A ×12 Ω＝6 V ，根据串联电路中电压规律可得，电源电压：U ＝U 滑＋U L ＝6 V ＋6 V ＝12 V.22．(1)当压力F ＝600 N 时，由图乙可知此时压力传感器的电阻R ＝150 Ω， 电路中的电流：I ＝U R 0＋R ＝ 4.5 V 100 Ω＋150 Ω＝0.018 A ， 电压表示数U 0＝IR 0＝0.018 A ×100 Ω＝1.8 V.(2)总功率P 总＝UI ＝4.5 V ×0.018 A ＝0.081 W.。
