单级蜗杆减速器

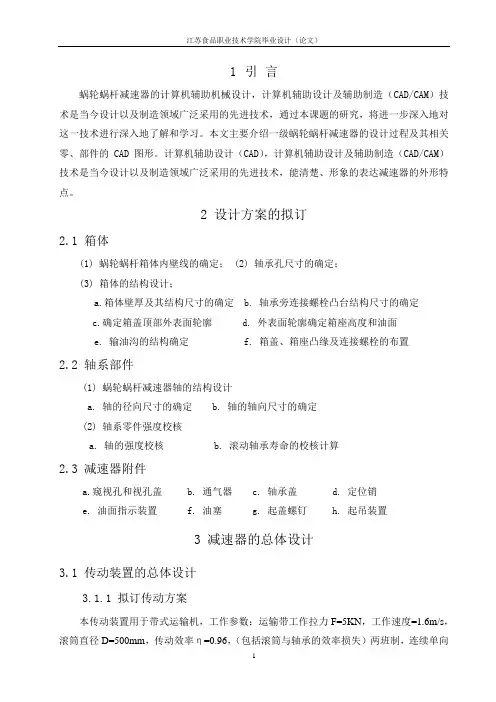

1引言蜗轮蜗杆减速器的计算机辅助机械设计，计算机辅助设计及辅助制造（CAD/CAM）技术是当今设计以及制造领域广泛采用的先进技术，通过本课题的研究，将进一步深入地对这一技术进行深入地了解和学习。

本文主要介绍一级蜗轮蜗杆减速器的设计过程及其相关零、部件的CAD图形。

计算机辅助设计（CAD），计算机辅助设计及辅助制造（CAD/CAM）技术是当今设计以及制造领域广泛采用的先进技术，能清楚、形象的表达减速器的外形特点。

2 设计方案的拟订2.1 箱体(1) 蜗轮蜗杆箱体内壁线的确定； (2) 轴承孔尺寸的确定；(3) 箱体的结构设计；a.箱体壁厚及其结构尺寸的确定b. 轴承旁连接螺栓凸台结构尺寸的确定c.确定箱盖顶部外表面轮廓d. 外表面轮廓确定箱座高度和油面e. 输油沟的结构确定f. 箱盖、箱座凸缘及连接螺栓的布置2.2 轴系部件(1) 蜗轮蜗杆减速器轴的结构设计a. 轴的径向尺寸的确定b. 轴的轴向尺寸的确定(2) 轴系零件强度校核a. 轴的强度校核b. 滚动轴承寿命的校核计算2.3 减速器附件a.窥视孔和视孔盖b. 通气器c. 轴承盖d. 定位销e. 油面指示装置f. 油塞g. 起盖螺钉h. 起吊装置3 减速器的总体设计3.1 传动装置的总体设计3.1.1 拟订传动方案本传动装置用于带式运输机，工作参数：运输带工作拉力F=5KN，工作速度=1.6m/s，滚筒直径D=500mm，传动效率η=0.96，（包括滚筒与轴承的效率损失）两班制，连续单向运转，载荷较平稳；使用寿命8年。

环境最高温度80℃。

本设计拟采用蜗轮蜗杆减速器，传动简图如下图所示。

传动装置简图1—电动机2、4—联轴器3—一级蜗轮蜗杆减速器5—传动滚筒6—输送带3.1.2 电动机的选择（1）选择电动机的类型按工作条件和要求，选用一般用途的Y系列三相异步电动机,封闭式结构,电压380V。

（2）选择电动机的功率电动机所需的功率P d = P w/式中P d—工作机要求的电动机输出功率，单位为KW；η—电动机至工作机之间传动装置的总效率；P w—工作机所需输入功率，单位为KW；=Fv／1000=5000×1.6／1000×0.79=10.12 kW 输送机所需的功率PW电动机所需的功率P d = P W ／ηη=η联•η轴•η蜗•η轴•η联=0.99×0.99×0.8×0.99×0.99≈0.79P d =10.12／0.96=10.54 kW查表，选取电动机的额定功率P cd =11kw 。

第八章减速器结构及参考图例第一节单级圆柱齿轮减速器图8－1为单级圆柱齿轮减速器的立体图；图8－2为单级圆柱齿轮减速器的装配图（之一：凸缘式端盖）；图8－3 高速齿轮轴工作图；图8－4 圆柱齿轮工作图；图8－5 低速轴工作图；图8－6 减速器箱盖工作图；图8－7 减速器箱座工作图；图8－8为单级圆柱齿轮减速器的装配图（之二：嵌入式端盖）。

图8－1 单级圆柱齿轮减速器立体图图8－2 单级圆柱齿轮减速器装配图（之一）图8－4 圆柱齿轮工作图图8－5 低速轴工作图图8－8为单级圆柱齿轮减速器的装配图（之二）第二节单级圆锥齿轮减速器图8－9为单级圆锥齿轮减速器的立体图；图8－10为单级圆锥齿轮减速器的装配图；图8－11为单级圆锥齿轮减速器结构图（立式）；图8－12 圆锥齿轮工作图。

图8－9 单级圆锥齿轮减速器立体图图8－10为单级圆锥齿轮减速器的装配图图8－11为单级圆锥齿轮减速器结构图（立式）图8－12 圆锥齿轮工作图第三节单级蜗杆减速器图8－13为单级蜗杆减速器的立体图；图8－14为单级蜗杆减速器的装配图；图8－15为单级蜗杆减速器装配图（有散热片）；图8－16 蜗杆工作图，图8－17 蜗轮工作图。

图8－13 单级蜗杆减速器立体图图8－14 蜗杆减速器的装配图图8－15 单级蜗杆减速器装配图（有散热片）图8－16 蜗杆工作图图8－17 蜗轮工作图第四节双级圆柱齿轮减速器图8－18双级圆柱齿轮减速器立体图；图8－19为两种形式的双级圆柱齿轮减速器装配图；图8－20双级圆柱齿轮减速器装配图（焊接结构）。

图8－18 双级圆柱齿轮减速器立体图图8－19双级圆柱齿轮减速器装配图图8－20双级圆柱齿轮减速器装配图第五节圆锥－圆柱齿轮减速器图8－21圆锥－圆柱齿轮减速器立体图；图8－22圆锥－圆柱齿轮减速器装配图（之一）；图8－23圆锥－圆柱齿轮减速器装配图（之二）。

图8－21 圆锥－圆柱齿轮减速器立体图图8－22圆锥－圆柱齿轮减速器装配图（之一）图8－23圆锥－圆柱齿轮减速器装配图（之二）。

机械设计课程设计设计说明书题目设计者指导教师班级提交日期全套CAD图纸加153893706目录一、设计任务 (1)1、工作条件 (1)2、原始数据 (1)3、传动方案 (1)二、总体设计 (2)1、传动方案 (2)2、选择电机 (4)3、确定传动装置的总传动比和分配传动比 (5)4、减速器各轴转速、功率、转距的计算 (6)5、蜗轮蜗杆传动的设计 (7)6、轴的结构设计 (12)7、轴的校核 (16)8、平键联接计算 (19)9、滚动轴承校核 (20)10、润滑设计 (21)11、箱体及附件的设计 (22)三、设计心得与体会 (23)四、参考文献 (24)一设计任务1.题目F：设计一级蜗杆减速器，拉力F=7000N，速度v=0.538m/s，直径D=400mm，每天工作小时数：16小时，工作寿命：8年，工作天数（每年）：300天，2.原始数据3.传动方案项目数据运输带拉力 F（KN）7000二 总体设计1、传动方案：已经给出，如第1页附图12、选择电动机（1）选择电动机的类型：无特殊要求，电机类型通常选用Ｙ系列的三相笼型异步电动机，因其结构简单，工作可靠，价格低廉，维护方便。

（2）选择电动机的容量工作机所需功率为370.53810 3.76610001000w FV P KW KW KW ⨯⨯=== 式中g r c ηηη、、、1η分别为蜗轮蜗杆传动、一对滚动轴承、联轴器、工作机传动效率，。

取gη=0.8、r η=0.99、c η=0.99、10.95η=则312..a g r c ηηηηηη=⋅⋅=0.8×0.993×0.99×0.95×0.96=0.7电动机所需工作功率为： 3.7665.020.75wd aP P KW η===（3）确定电动机转速卷筒工作速度为6010006010000.538/min 25.71/min 400w v n r r D ππ⨯⨯⨯===⋅⋅按高等教育出版社出版的机械设计课程设计指导书表3-1，常见机械传动的主要性能推荐的传动比合理范围，一级蜗杆减速器传动比10~40,根据V 带的传动比范围2 ~4经查表按推荐的合理传动比范围，一级蜗杆减速器传动比范围为：10--80，可选择的电动机转速范围为nd=(10-80)×25.71=257.1--2056.8r/min 。

单级蜗轮蜗杆减速器装配图单级蜗轮蜗杆减速器装配图一、引言本文档旨在提供单级蜗轮蜗杆减速器的装配图，并详细介绍装配过程中的步骤和注意事项，以供参考使用。

二、装配图介绍1、主要元件a) 蜗轮轴：用于传递动力的轴；b) 蜗杆：用于转动蜗轮的杆状零件；c) 减速器壳体：用于固定和保护蜗轮蜗杆减速器的外壳；d) 输入轴：将动力输入到减速器中的轴；e) 输出轴：从减速器中输出动力的轴；f) 轴承：支撑轴的零件；g) 油封：用于封闭减速器内的润滑油的零件。

2、装配步骤此处展示单级蜗轮蜗杆减速器的装配步骤，如下所示：a) 第一步：将减速器壳体分成上下两部分，清洁减速器内部；b) 第二步：安装蜗轮轴并连接输入轴；c) 第三步：安装蜗杆和轴承，并进行润滑；d) 第四步：安装输出轴并连接蜗杆；e) 第五步：封闭减速器壳体，并安装油封；f) 第六步：进行装配的最终检查，并确认装配质量。

3、注意事项装配单级蜗轮蜗杆减速器时，需要特别注意以下事项：a) 确保清洁减速器内部，避免灰尘和杂质进入；b) 使用适当的工具和方法进行装配，避免损坏关键部件；c) 使用适当的润滑剂，并定期检查和更换；d) 装配完成后进行最终检查，确保各部件安装正确，并进行功能测试。

4、附件本文档涉及以下附件：a) 单级蜗轮蜗杆减速器装配图：[附件名称]5、法律名词及注释a) 蜗轮：一种齿轮，其齿面呈螺旋状，与蜗杆配合使用，可实现减速和增力的效果。

b) 蜗杆：一种杆状零件，与蜗轮配合使用，可将旋转运动转化为线性运动。

c) 减速器：一种机械装置，用于减少输入轴的旋转速度，并增加扭矩输出。

d) 轴承：一种能够支撑轴的零件，减少运动时的摩擦和磨损。

(此文档为word格式，下载后您可任意编辑修改！)以下文档格式全部为word格式，下载后您可以任意修改编辑。

一级蜗轮蜗杆减速器设计说明书第一章绪论1.1本课题的背景及意义计算机辅助设计及辅助制造（CADCAM）技术是当今设计以及制造领域广泛采用的先进技术。

本次设计是蜗轮蜗杆减速器，通过本课题的设计，将进一步深入地对这一技术进行深入地了解和学习。

1.1.1 本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容，因此，必须从机器整体出发来考虑零件的设计。

设计零件的步骤通常包括：选择零件的类型；确定零件上的载荷；零件失效分析；选择零件的材料；通过承载能力计算初步确定零件的主要尺寸；分析零部件的结构合理性；作出零件工作图和不见装配图。

对一些由专门工厂大批生产的标准件主要是根据机器工作要求和承载能力计算，由标准中合理选择。

根据工艺性及标准化等原则对零件进行结构设计，是分析零部件结构合理性的基础。

有了准确的分析和计算，而如果零件的结构不合理，则不仅不能省工省料，甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件，或者根本装不起来。

1.2.（1）国内减速机产品发展状况国内的减速器多以齿轮传动，蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。

另外材料品质和工艺水平上还有许多弱点。

由于在传动的理论上，工艺水平和材料品质方面没有突破，因此没能从根本上解决传递功率大，传动比大，体积小，重量轻，机械效率高等这些基本要求。

（2）国外减速机产品发展状况国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。

但其传动形式仍以定轴齿轮转动为主，体积和重量问题也未能解决好。

当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展。

1.3.本设计的要求本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容，因此，必须从机器整体出发来考虑零件的设计计算，而如果零件的结构不合理，则不仅不能省工省料，甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件，或者根本装不起来。

课程设计单级蜗杆减速器一、课程目标知识目标：1. 理解并掌握单级蜗杆减速器的基本结构、工作原理及用途。

2. 掌握蜗杆减速器的主要参数计算方法，如蜗杆直径、蜗轮齿数、传动比等。

3. 了解蜗杆减速器的优缺点以及在使用过程中应注意的问题。

技能目标：1. 能够阅读并分析蜗杆减速器的工程图，识别其主要部件和参数。

2. 能够运用所学知识，进行简单的蜗杆减速器设计计算。

3. 能够运用所学知识，对蜗杆减速器进行简单的故障分析和维护。

情感态度价值观目标：1. 培养学生对机械传动装置的兴趣，激发其探索精神和创新意识。

2. 增强学生的团队合作意识，培养其在工程实践中的沟通与协作能力。

3. 强化学生对产品质量和安全意识的认识，使其在实际工作中能够遵循规范，确保设备运行安全。

课程性质分析：本课程为机械设计基础课程，旨在帮助学生掌握单级蜗杆减速器的原理、设计和应用，提高学生的实际操作能力。

学生特点分析：学生处于高年级阶段，具备一定的机械基础知识，具备一定的自学和动手能力，但对复杂机械设备的了解有限。

教学要求：结合学生特点，注重理论与实践相结合，强调实际操作能力的培养，使学生在掌握基本知识的同时，能够解决实际问题。

通过本课程的学习，学生能够具备蜗杆减速器的基本设计和应用能力，为后续相关课程和实际工作打下坚实基础。

二、教学内容1. 引言：介绍蜗杆减速器的定义、分类以及在工业中的应用。

相关教材章节：第一章第二节。

2. 单级蜗杆减速器的基本结构和工作原理：- 蜗杆、蜗轮的结构特点及其材料选择。

- 蜗杆与蜗轮的啮合原理、传动特点。

相关教材章节：第二章第一、二节。

3. 蜗杆减速器的参数计算与设计：- 蜗杆直径、蜗轮齿数、传动比的计算方法。

- 蜗杆减速器的强度计算。

- 蜗杆减速器的设计步骤。

相关教材章节：第三章第一节、第二节。

4. 蜗杆减速器的优缺点及使用注意事项：- 蜗杆减速器的优点、缺点分析。

- 蜗杆减速器在使用过程中的维护与保养。

单级蜗轮蜗杆减速器设计
首先，我们需要确定蜗杆传动的参数。

蜗杆传动的主要参数包括蜗杆
的模数m、大径孔的模数m1、蜗杆蜗杆齿的长度b、蜗杆齿的高度h、蜗
轮传动标准规格的齿数z和蜗杆蜗杆齿的数量t。

为了方便设计，我们可以选择标准模数的蜗杆模数。

蜗杆传动的模数
选择要根据输出转矩、转速和传动效率来确定。

通常情况下，模数选取为0.5到1之间。

接下来，我们需要根据输入和输出的转速来确定蜗杆齿数。

蜗轮的齿
数一般选择大于等于35，而蜗杆的转速比为输出转速与输入转速的比值。

蜗杆转速比的计算可以根据给定的转矩和动力因数来确定。

然后，我们需要计算蜗杆的齿数。

根据蜗杆齿数的计算公式，可以得
到蜗杆齿数的大小。

同时，还需要计算蜗杆传动的齿跟圆直径。

齿跟圆直
径的计算可以通过蜗杆齿数和蜗杆模数来确定。

在设计阶段，我们还需要考虑蜗杆蜗杆齿的长度和高度。

通常情况下，蜗杆的蜗杆齿的长度为半径或直径的1到1.5倍。

蜗杆齿的高度通常为蜗
杆模数的0.5到1倍。

最后，我们需要对减速器的外壳进行设计。

外壳的设计应考虑减速器
的防护、散热和润滑等方面。

减速器外壳的设计应尽量减小外形尺寸，提
高传动效率，并能够方便安装和维修。

总结起来，单级蜗轮蜗杆减速器的设计是一个复杂的过程，需要考虑
多个参数和因素。

通过合理的设计和计算，可以提高减速器的性能和使用
寿命，确保其正常运行。

目录一设计任务书 (1)二传动方案的拟定 (2)三电动机的选择和传动装置的运动和动力学计算 (3)四传动装置的设计 (6)五轴及轴上零件的校核计算 (11)1 蜗杆轴及其轴上零件的校核计算 (11)2 蜗轮轴及其轴上零件的校核计算 (14)六啮合条件及轴承的润滑方法、润滑机的选择 (16)七密封方式的选择 (18)八减速器的附件及其说明 (21)九设计小结 (23)十参考文献 (24)第一章．设计任务书1.1设计题目设计用于带速传输机的传动装置。

1.2工作原理及已知条件工作原理:工作传动装置如下图所示：设计数据：运输带工作拉力F=2500N运输带工作速度v=1.10m/s卷筒直径D=400mm工作条件：连续单向运转，工作时轻微冲击，灰尘较少；运输带速度允许误差±5%；一班制工作，3年大修，使用期10年(卷筒支承及卷筒与运输带间的摩擦影响在运输带工作拉力F中已考虑)。

加工条件：批量生产，中等规模机械厂，可加工7～8级齿轮。

设计工作量：1.减速器装配图1张；2.零件图1～3张；3.设计说明书1.3原始数据已知条件传送带工作拉力F(N) 传送带工作速度v（m/s）滚筒直径D（mm）参数2500 1.10 4001-电动机2、4-联轴器3-一级蜗轮蜗杆减速器5-传动滚筒6-输送带第二章. 传动方案选择2.1传动方案的选择该工作机采用的是原动机为Y系列三相笼型异步电动机，三相笼型异步电动机是一般用途的全封闭自扇冷式电动机，电压380 V，其结构简单、工作可靠、价格低廉、维护方便；另外其传动功率大，传动转矩也比较大，噪声小，在室内使用比较环保。

因为三相电动机及输送带工作时都有轻微振动，所以采用弹性联轴器能缓冲各吸振作用，以减少振动带来的不必要的机械损耗。

总而言之，此工作机属于小功率、载荷变化不大的工作机，其各部分零件的标准化程度高，设计与维护及维修成本低；结构较为简单，传动的效率比较高，适应工作条件能力强，可靠性高，能满足设计任务中要求的设计条件及环境。

目录一、设计要求 (2)二、传动系统方案设计 (2)三、传动系统的总体设计 (3)四、减速器传动零件的设计计算 (5)五、减速器轴及轴承装置的设计 (9)六、箱体的设计计算 (16)七、减速器其他零件及附件的选择 (18)八、减速器的润滑 (21)九、设计小结 (21)十、参考文献 (22)一、设计要求（1）设计任务设计带式输送机传动系统。

要求传动系统中含有单级蜗杆减速器。

（2）传动系统机构简图（3）原始数据输送带有效拉力F=2400 N输送带工作速度v=0.9 m/s输送机滚筒直径d=335 mm减速器设计寿命为5年。

（4）工作条件两班制，常温下连续工作；空载起动，工作载荷平稳；电压为380/220V的三相交流电源。

二、传动系统方案设计根据要求设计单级蜗杆减速器，传动路线为：电机——连轴器——减速器——连轴器——带式运输机。

(如右图所示)根据生产设计要求可知，该蜗杆的圆周速度V≤4-5m/s，所以该蜗杆减速器采用蜗杆下置式见（如右图所示），采用此布置结构，由于蜗杆在蜗轮的下边，啮合处的冷却和润滑均较好。

蜗轮及蜗轮轴利用平键作轴向固定。

蜗杆及蜗轮轴均采用圆锥滚子轴承，承受径向载荷和轴向载荷的复合作用，为防止轴外伸段箱内润滑油漏失以及外界灰尘，异物侵入箱内，在轴承盖中装有密封元件。

该减速器的结构包括电动机、蜗轮蜗杆传动装置、蜗轮轴、箱体、滚动轴承、检查孔与定位销等附件、以及其他标准件等。

三、传动系统的总体设计（1）电动机的选择由于该生产单位采用三相交流电源，可考虑采用Y 系列三相异步电动机。

三相异步电动机的结构简单，工作可靠，价格低廉，维护方便，启动性能好等优点。

一般电动机的额定电压为380V 。

根据生产设计要求，该减速器卷筒直径D=335mm 。

运输带的有效拉力F=2400N ，带速V=0.9m/s ，载荷平稳，常温下连续工作，工作环境多尘，电源为三相交流电，电压为380V 。

1、 按工作要求及工作条件选用三相异步电动机，封闭扇冷式结构，电压为380V ，Y 系列2、 传动滚筒所需功率3、 传动装置效率：由电动机至工作机之间的总效率：6543421ηηηηηηη=a其中1η、2η、3η、4η、5η、6η分别为联轴器，轴承，窝杆，齿轮，链和卷筒的传动效率。

机械设计课程设计设计说明书设计题目：一级蜗轮蜗杆减速器专业：机械设计制造及其自动化班级：学号：学生姓名：指导老师：2008年6月30日桂林电子科技大学目录1、机械设计课程设计任务书------------------------------第2页2、运动学与动力学计算------------------------------------第3页3、传动零件设计计算----------------------------------------第7页4、轴的设计计算及校核-------------------------------------第12页5、箱体的设计-------------------------------------------------第22页6、键等相关标准的选择-------------------------------------第24页7、减速器结构与润滑、密封方式的概要说明----------第26页8、参考文献----------------------------------------------------第28页9、设计小结----------------------------------------------------第29页1.《机械设计》课程设计任务书一、设计题目设计用于带式运输机的传动装置。

二、工作原理及已知条件工作原理：带式输送机工作装置如下图所示。

己知条件工作条件：一班制，连续单向运转。

载荷平稳，室内工作，有粉尘（运输带与卷筒及支撑件，包括卷筒轴承的摩擦阻力影响已在F中考虑）。

使用期限：十年，大修期三年。

生产批量：10台。

动力来源：电力，三相交流，电压380／220 V。

运输带速度允许误差：±5％。

生产条件：中等规模机械厂，可加工7-8级精度齿轮及蜗轮。

滚筒效率：ηj=0.96（包括滚筒与轴承）。

设计工作量： 1.减速器装配图一张（A0或A1）。

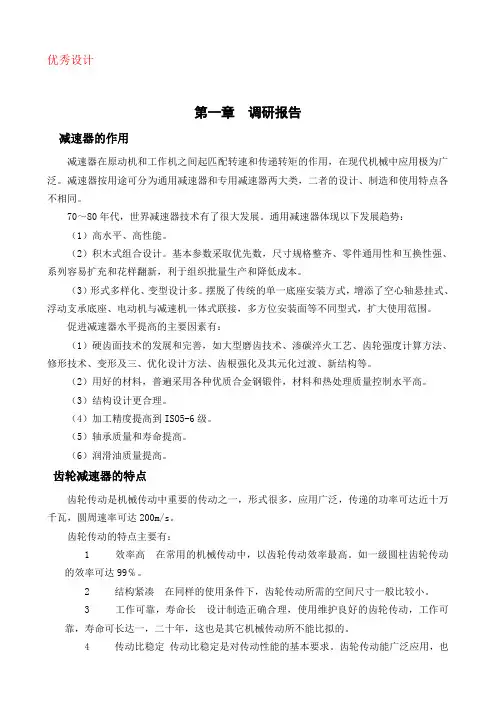

优秀设计第一章调研报告减速器的作用减速器在原动机和工作机之间起匹配转速和传递转矩的作用，在现代机械中应用极为广泛。

减速器按用途可分为通用减速器和专用减速器两大类，二者的设计、制造和使用特点各不相同。

70～80年代，世界减速器技术有了很大发展。

通用减速器体现以下发展趋势：（1）高水平、高性能。

（2）积木式组合设计。

基本参数采取优先数，尺寸规格整齐、零件通用性和互换性强、系列容易扩充和花样翻新，利于组织批量生产和降低成本。

（3）形式多样化、变型设计多。

摆脱了传统的单一底座安装方式，增添了空心轴悬挂式、浮动支承底座、电动机与减速机一体式联接，多方位安装面等不同型式，扩大使用范围。

促进减速器水平提高的主要因素有：（1）硬齿面技术的发展和完善，如大型磨齿技术、渗碳淬火工艺、齿轮强度计算方法、修形技术、变形及三、优化设计方法、齿根强化及其元化过渡、新结构等。

（2）用好的材料，普遍采用各种优质合金钢锻件，材料和热处理质量控制水平高。

（3）结构设计更合理。

（4）加工精度提高到ISO5-6级。

（5）轴承质量和寿命提高。

（6）润滑油质量提高。

齿轮减速器的特点齿轮传动是机械传动中重要的传动之一，形式很多，应用广泛，传递的功率可达近十万千瓦，圆周速率可达200m/s。

齿轮传动的特点主要有：1 效率高在常用的机械传动中，以齿轮传动效率最高。

如一级圆柱齿轮传动的效率可达99℅。

2 结构紧凑在同样的使用条件下，齿轮传动所需的空间尺寸一般比较小。

3 工作可靠，寿命长设计制造正确合理，使用维护良好的齿轮传动，工作可靠，寿命可长达一，二十年，这也是其它机械传动所不能比拟的。

4 传动比稳定传动比稳定是对传动性能的基本要求。

齿轮传动能广泛应用，也是因为具有这一特点。

但是齿轮传动的制造及安装精度要求高，价格昂贵，且不宜用于传动距离过大的场合。

蜗杆减速器的特点蜗杆传动是在空间交错的两轴之间传递运动和动力的一种机构，两轴交错的夹角可为任意值，常用的为90度，这种传动由于具有下述特点，故应用颇为广泛。

优秀设计目录前言课程设计任务书一、参数选择---------------------------------------------------01二、传动装置总体设计---------------------------------------01三、电动机的选择---------------------------------------------02四、运动参数选择---------------------------------------------03五、蜗轮涡杆的传动设计------------------------------------04六、蜗轮涡杆的基本尺寸设计------------------------------09七、涡轮轴的尺寸设计和校核------------------------------11八、减速器箱体的结构设计---------------------------------17九、减速器其他零件选择------------------------------------20十、减速器附件的选择---------------------------------------22 十一、减速器的润滑和密封------------------------------------24 十二、心得体会---------------------------------------------------24 十三、参考资料---------------------------------------------------25 附件：1、蜗轮零件图2、蜗杆零件图13、蜗轮轴零件图4、减速器装配图前言课程设计是考察学生全面在掌握基本理论知识的重要环节。

根据学院的教学环节，在2006年6月12日-2006年6月30日为期三周的机械设计课程设计。

本次是设计一个蜗轮蜗杆减速器，减速器是用于电动机和工作机之间的独立的闭式传动装置。

蜗轮蜗杆减速机型号以及尺寸分享：1、单级蜗轮蜗杆减速机系列型号：TJ-BKA40#、TJ-BKA50＃、TJ-BKA60#、TJ-BKA70＃、TJ-BKA80＃、TJ-BKA100#、TJ-BKA120#、TJ-BKA135#、TJ-BKA155#、TJ-BKA175#、TJ-BKD50#、TJ-BKD60#、TJ-BKD70#、TJ-BKD80#、TJ-BKD100#、TJ-BKD120#、TJ-BKD135#、TJ-BKD155#、TJ-BKD175#、TJ-BKD200#、TJ-BKD225#、TJ-BKD250#、TJ-BKD300#、TJ-BKD3503、TJ-BKDE60#、TJ-BKDE70#、TJ-BKDE80#、TJ-BKDE100#、TJ-BKDE120#、TJ-BKDE135#、TJ-BKDE155#、TJ-BKV40#、TJ-BKV50#、TJ-BKV60#、TJ-BKV70#、TJ-BKV80#、TJ-BKV100#、TJ-BKV120#、TJ-BKV135#、TJ-BKV155#、TJ-BKV175#、TJ-BKV200#、TJ-BKV250#、TJ-BKV300#、TJ-BKV350#、TJ-BKACS50#、TJ-BKACS60#、TJ-BKACS70#、TJ-BKACS80#、TJ-BKACS100#、TJ-BKACS120#。

2、双极蜗轮蜗杆减速机系列型号：TJ-BKDW40-70#、TJ-BKDW50-80#、TJ-BKDW60-100#、TJ-BKDW70-120#、TJ-BKDW80-135#、TJ-BKDW100-155#、TJ-BKDW120-175#、TJ-BKVW40-70#、TJ-BKVW50-80#、TJ-BKVW60-100#、TJ-BKVW70-120#、TJ-BKVW80-135#、TJ-BKVW100-155#、TJ-BKVW120-175#。

按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们互相组合起来的减速器；按照传动的级数可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥一圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一、单级圆柱齿轮减速器转齿可做成直齿、斜齿和人字齿。

直齿用于速度较低（ν≤8m/s)载荷较轻的转动；斜齿轮用于速度较高的传动，人字齿轮用于载荷较重的传动中，箱体通常用铸铁做成，单件或小批生产有时采用焊接结构。

轴承一般采用滚动轴承，重载或特别高速时采用滑动轴承。

其他型式的减速器与此类同两级圆柱齿轮减速器展开式结构简单、但齿轮相对于轴承的位置不对称，因此要求轴有较大的刚度。

高速级齿轮布置在远离转矩输入端，这样，轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。

用于载荷比较平稳的场合。

高速级一般做成斜齿，低速级可做成直齿分流式结构复杂，但由于齿轮相对于轴承对称布置，与展开式相比载荷沿齿宽分布均匀，轴承受载较均匀。

中间轴危险截面上的转矩只相当于轴所传递转矩的一半。

适用于变载荷的场合。

高速级一般用斜齿，低速级可用直齿或人字齿同轴式减速器横向尺寸较小，两对齿轮浸入油中深度大致相同，但轴向尺寸大和重量较大，且中间轴较长、刚度差，使沿齿宽载荷分布不均匀。

高速轴的承载能力难于充分利用同轴分流式每对啮合齿轮仅传递全部荷的一半，输入轴和输出轴只承受扭矩，中间轴只受全部载荷的一半，故与传递同样功率的其他减速器相比，轴颈尺寸可以缩小三、单级圆锥齿轮减速器齿轮可做成直齿、斜齿或曲线齿。

用于两轴垂直相交的传动中，也可用于两轴垂直相错的传动中。

由于制造安装复杂、成本高，所以仅在传动布置需要时才采用四、两级圆锥-圆柱齿轮减速器特点同单级圆锥齿轮减速器，圆锥齿轮应在高速级，以使圆锥齿轮尺寸不致太大，否则加工困难六、单级蜗杆减速器蜗杆下置式蜗杆在蜗轮下方啮合处的冷却和润滑都较好，蜗杆轴承润滑也方便，但当蜗杆圆周速度高时，搅油损失大，一般用于蜗杆圆周速度ν＜10m/s的场合蜗杆上置式蜗杆在蜗轮上，蜗杆的圆周速度可高些，但蜗杆轴承润滑不太方便单级蜗杆减速器蜗杆侧置式蜗杆在蜗轮侧面，蜗轮轴垂直布置，一般用于水平旋转机构的传动七、两级蜗杆减速器传动比大，结构紧凑，但效率低，为使高速级和低速级传动浸油深度大致相等可取两级齿轮-蜗杆减速器有齿轮传动在高速级和蜗杆传动在高速级两种型式。

单级蜗杆减速器设计（箱体夹具设计）XXX【摘要】此次设计的是蜗杆减速器的夹具，其夹具体具有体积小复杂的特点，很多都采用了专用夹具，特别是一些孔的加工，选用一面两孔的定位，这样能为孔的加工提供稳定可靠的的基准，同时可以使加工余量均匀。

这样可以缩短工时提高生产效率。

【关键词】蜗杆减速器一面两孔夹具绪论夹具从产生到现在，大约可以分为三个阶段：第一个阶段主要表现在夹具与人的结合上，这是夹具主要是作为人的单纯的辅助工具，是加工过程加速和趋于完善；第二阶段，夹具成为人与机床之间的桥梁，夹具的机能发生变化，它主要用于工件的定位和夹紧。

人们越来越认识到，夹具与操作人员改进工作及机床性能的提高有着密切的关系，所以对夹具引起了重视；第三阶段表现为夹具与机床的结合，夹具作为机床的一部分，成为机械加工中不可缺少的工艺装备。

在夹具设计过程中，对于被加工零件的定位、夹紧等主要问题,设计人员一般都会考虑的比较周全，但是，夹具设计还经常会遇到一些小问题，这些小问题如果处理不好，也会给夹具的使用造成许多不便，甚至会影响到工件的加工精度。

机械夹具是机械加工不可缺少的部件，在机械技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济的方向发展。

第一章零件的分析1.1 零件的作用箱体是机器和部件的基础零件，由它将机器和部件中许多零件连接成一个整体，并使之保持正确的相互位置，彼此能协调地运动。

常见的箱体零件有：各种形式的机床主轴箱、减速器和变速器等。

如图1-1所示图 1-1 箱体结构1.2 零件的工艺分析分离的涡轮减速器箱体的主要加工部位有:轴承支承孔、结合面、端面、底座（装配基面）、上平面、螺栓孔、螺纹孔等。

对这些加工部位的技术要求有：1、减速器箱体机盖的上平面与结合面及机体的底面与结合面必须平行，其误差不超过0.06mm。

2、速器箱体结合面的表面粗糙度Ra值不超过两结合面，间隙不超过0.03mm，取0.02mm。
