燃机电厂电气简答

1.a．正常运行时导体载流量计算（长期发热计算）的目的是为了保证导体能够可靠地运作；b．载流导体短路时发热计算的目的是确定短路时导体的最高温度Qh，它不应超过所规定的导体短时发热允许温度，以便以进行热稳定校验；c．载流导体短路时电动力计算的目的是进行电力设备的动稳定校验；d．三相短路时最大电动力发生在B相；2．限制短路电流的方法在发电厂变电站中各有什么特点（区别）a．加装限流电抗器限制短路电流，常用于发电厂和变电站的6~10kv配电装置。

根据电抗器的结构分为普通电抗器和分裂电抗器两类；b．为了减小短路电流，可选用计算阻抗较大的接线和运行方式，如大容量发电机采用单元接线，尽可能在发电机电压级不采用母线；在降压变电站中可采用变压器低压侧分列运行方式即所谓“母线硬分段”接线方式；3．什么叫厂用电率？答：厂用电耗电量占同一时期内全厂总发电量的百分数，称为厂用电率。

厂用电率可计为Kp=Ap/A*100%4.厂用电中有几种电源及各自的用途？答：厂用电中有下列几种电源：a.工作电源，其用途是保证正常运行的基本电源；b.备用电源，其用于工作电源因事故或检修而失电时替代工作电源起后备作用；c.启动电源，其一般是指机组在启动或停运过程中，工作电源不可能供电的情况下为该机组的厂用负荷提供电源，其实质也是个备用电源；d.事故保安电源，其用途是当厂用工作电源和备用电源都消失时，确保在严重事故状态下能安全停机，事故消除后又能及时恢复供电5.厂用电系统接线形式，通常都采用单母线分段接线形式，并多以成套配电装置接受和分配电能。

6.为什么要进行电动机的自启动校验？答：因为若参加自启动的电动机数量多，容量大时，启动电流过大，可能会使厂用母线及厂用电网络电压下降，甚至引起电动机过热，将危及电动机的安全以及厂用电网络的稳定运行，因此必须进行电动机自启动校验7.为保证重要厂用机械的电动机能自启动，通常可采取以下措施：a.限制参加自启动的电动机数量；b.负载转矩为定值的重要设备的电动机；c.对重要的厂用机械设备，应选用具有较高启动转矩和允许过载倍数较大的电动机与其配套；d.在不得已的情况下，或增大厂用变压器的容量，或结合限制短路电流问题一起考虑时适当减小厂用变压器的阻抗值8.a.电弧产生的原因是碰撞游离所致；b.交流电弧的熄灭条件是耐受电压Ud（t）应大于恢复电压Ur（t），即Ud（t）> Ur（t），反之，弧隙被电击穿，电弧重燃9.灭弧的方法：a.利用灭弧介质；b.采用特殊金属材料作灭弧触头；c.利用气体或油吹动电弧；d.采用多断口熄弧；e.提高短路器触头的分离速度，迅速拉长电弧，可使弧隙的电场强度骤降；同事，使电弧的表面突然增大，有利于电弧的冷却和带电质点向周围介质扩散和离子复合10.什么是自启动？惰行什么含义？答：a.若电动机失去电压以后，不与电源断开，在很短时间内，（0.5~1.5S）厂用电压又恢复或通过自动切换装置将备用电源投入，此时，电动机惰行尚未结束，又自动恢复到稳定状态运行，这一过程叫电动机的自启动;b.惰行指的是厂用电系统中运行的电动机，当突然断开电源或厂用电压降低时，电动机转速就会下降，甚至会停止运行，这一转速下降的过程称为惰行。

1、若励磁系统已经在起励过程中，则应具备哪些条件才能完成起励工作？2、励磁系统使用的24V 直流电源从何来？3、励磁系统的自动电压控制与磁场电流控制有何不同？4、机组运行时，励磁调节器在手动通道运行应注意什么？5、请说明我厂励磁系统运行方式6、电力系统稳定器PSS 投退应如何操作？7、在机组启动过程中，励磁变、启动励磁变、起励电源三者之间是怎样切换的？8、我厂两台SFC 装置供三台机组启动用，请画出接线示意图（从逆变器输出至发电机出口开关SFC 启动刀闸）。

并说明两台机组是否可以同时启动？9、画出SFC 原理图，并标出各部分名称。

10、画出SFC 谐波滤波器原理图（以5次谐波滤波器为例）。

11、试画出机组启动过程中，SFC 输出电压波形。

12、试画出机组启动过程中，SFC 输出电流波形。

13、GCB 冷却器有A 、B 两套正常运行是如何切换？运行人员应注意什么？14、怎样判断GCB 断路器液压泵打压次数是否正常？15、简述GCB 断路器液压泵打压动作原理。

16、GCB 打压超时会有什么现象？可能是什么原因？17、机组启动前发电机出口开关应完成哪些工作？18、运行中发现GCB 断路器液压操作机构不能自动打压，可能是什么原因？19、GCB 断路器液压操作机构马达运行但盘簧机构无法蓄能，可能是什么原因？20、下图为GCB 断路器内部结构示意图，图中A 为SF 6气体断路器，2、3为金属波纹管，4为操作杆，7为微型开关，请说明7的动作情况。

若7出现故障，会有什么后果？21、GCB 装置有哪些加热器，它们的投退情况如何？22、氢冷发电机容量曲线如下图，说明发电机运行在a 、b 、c 三个区域时，分别主要受到那方面的温度限制。

M V A R M W500400400ab c23、请问发变组保护装置WFB-801、WFB-802、WFB-803、WFB-804各集成了什么保护？24、发变组全停保护会跳开哪些开关？25、SFC投入期间，列出三种以上发电机应退出的保护。

发电厂电气部分期末复习简答题1、简述电力系统继电保护的基本任务。

答：电力系统继电保护的基本任务是：1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭受到损坏，保证其他无故障部分迅速恢复正常运行。

2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免暂短的运行波动造成不必要的动作和干扰的误动。

2、简述距离保护启动部分的作用。

答：启动部分用来判别电力系统是否发生故障。

电力系统正常运行时，启动部分不动作，距离保护装置的测量、逻辑等部分不投入工作；对它的要求是当作为远后备保护范围末端发生故障时，应灵敏、快速动作，使整套保护迅速投入工作。

在模拟式距离保护中，启动部分是由硬件电路元件实现的，大多反应负序电流、零序电流或负序与零序复合电流的判断原理。

在数字保护中，启动部分由实时逐点检测电流突变量或零序电流的变化的软件来实现。

3、简述在电力系统中采用重合闸的技术经济效果。

答：主要可归纳如下：1）大大提高供电的可靠性，减小线路停电的次数，特别是对单侧电源的单回线路尤为显著。

2）在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，从而提高传输容量。

3）对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

4、简述数字式母线差动保护抗TA饱和的措施的原理。

答：主要基于以下几种原理：1）具有制动特性的母线差动保护。

2）TA线性区母线差动保护。

3）TA饱和的同步识别性。

4）通过比较差动电流变化率鉴别TA饱和。

5）波形对称原理。

6）谐波制动原理。

5、简述解决选择性和速动性矛盾的办法。

答：有两种办法：1）通常都是优先保证动作的选择性，即从保护装置启动参数的速定上保证下一条线路出口处短路时不启动，在继电保护技术中，这又称为按躲开下一条线路出口处短路的条件整定。

2）在个别情况下，当快速切除故障是首要条件时，就采用无选择性的速断保护，而以自动重合闸来纠正这种无选择性动作。

名词解释1.电气主接线是指发电厂或变电所中的一次设备按照设计要求连接而成的电路。

2.接触电压人站在离接地设备0.8米，人手触摸接地设备距地面1.8米的高处时，人体的手与脚之间的电压称为接触电压。

3.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时最高允许温度，而造成损坏妨碍继续工作的性能。

4.变压器热老化定律:变压器绕组温度每增加6℃，老化加倍，即预期寿命缩短一半。

5.小电流接地系统：是指电压等级35KV 及以下电力系统采用中性点非直接接地系统（中性点不接地或经消弧线圈接地）6.安全净距:带电部分对接地部分之间和不同相的带电部分之间的空间最小安全距离，称安全净距。

简答题1.磁力启动器主要是由哪几部分组成？它能实现哪些保护作用？简述其原理。

（1）由三相交流接触器、热继电器和按钮开关等部分组合而成。

（2）主要用于距离保护控制三相异步电动机，并且有过负荷和低压保护功能，但不能起短路保护作用，因而须与熔断器配合使用。

（3）过负荷保护是靠热继电器实现的，热继电器不能瞬时动作，只能起延时过负荷保护作用。

当电源电压降低到额定电压的85%以下时，因电磁铁的吸持力减小，故交流接触器会自动断开，从而实现欠电压保护。

2. 什么情况下采用矩形母行？矩形母线一般按什么条件选择？（1）35KV 及以下电压等级的配电装置，一般采用矩形母线。

（2）按最大工作电流Imax 选择母线截面；按INn ≥Imax 条件选择一个标称截面SN1（3）按经济电流密度选择母线截面，应满足条件：S2（经济截面）=Iw(回路工作电流)/J （经济电流密度）。

（4）检验动稳定：母线的允许应力p δ不小于短路电流所产生的最大应力max δ。

（5）检验热稳定：允许最小截面max S 等于短路热效应k Q 的平方根除以母线的热稳定系数C 。

即：min S =，所选母线截面应大于Smin 。

3. 火力发电厂的厂用高压母线设置为什么采用按照机、炉对应的原则？每台锅炉设置几段厂用高压母线？（1）因为电厂中锅炉的附属设备多，容量大，为加强厂用电的单元性，按机、炉对应原则设置母线段。

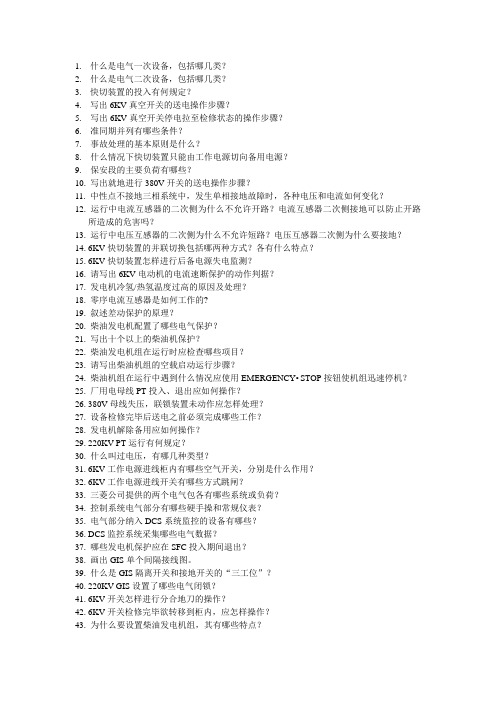

1.什么是电气一次设备，包括哪几类？2.什么是电气二次设备，包括哪几类？3.快切装置的投入有何规定？4.写出6KV真空开关的送电操作步骤？5. 写出6KV真空开关停电拉至检修状态的操作步骤？6. 准同期并列有哪些条件？7. 事故处理的基本原则是什么？8. 什么情况下快切装置只能由工作电源切向备用电源？9. 保安段的主要负荷有哪些？10. 写出就地进行380V开关的送电操作步骤？11. 中性点不接地三相系统中，发生单相接地故障时，各种电压和电流如何变化？12. 运行中电流互感器的二次侧为什么不允许开路？电流互感器二次侧接地可以防止开路所造成的危害吗？13. 运行中电压互感器的二次侧为什么不允许短路？电压互感器二次侧为什么要接地？14. 6KV快切装置的并联切换包括哪两种方式？各有什么特点？15. 6KV快切装置怎样进行后备电源失电监测？16. 请写出6KV电动机的电流速断保护的动作判据？17. 发电机冷氢/热氢温度过高的原因及处理？18. 零序电流互感器是如何工作的?19. 叙述差动保护的原理？20. 柴油发电机配置了哪些电气保护？21. 写出十个以上的柴油机保护？22. 柴油发电机组在运行时应检查哪些项目？23. 请写出柴油机组的空载启动运行步骤？24. 柴油机组在运行中遇到什么情况应使用EMERGENCY•STOP按钮使机组迅速停机？25. 厂用电母线PT投入、退出应如何操作？26. 380V母线失压，联锁装置未动作应怎样处理？27. 设备检修完毕后送电之前必须完成哪些工作？28. 发电机解除备用应如何操作？29. 220KV PT运行有何规定？30. 什么叫过电压，有哪几种类型？31. 6KV工作电源进线柜内有哪些空气开关，分别是什么作用？32. 6KV工作电源进线开关有哪些方式跳闸？33. 三菱公司提供的两个电气包各有哪些系统或负荷？34. 控制系统电气部分有哪些硬手操和常规仪表？35. 电气部分纳入DCS系统监控的设备有哪些？36. DCS监控系统采集哪些电气数据？37. 哪些发电机保护应在SFC投入期间退出？38. 画出GIS单个间隔接线图。

燃机考试题目一、填空题（35分，一空1分）1、CO2灭火系统是在保护区域内发生火灾时(温感：负荷间385℃，辅机间163℃，轮机间316℃)自动喷射CO2灭火(一分钟)并保持一定时间(40-60分钟)足够浓度以防再次起火。

2、燃机正常停机的逻辑代码L94X，手动紧急停机的逻辑代码L5EX，保护停机的逻辑代码L4T。

3、电机转速对应的轴承振动允许范围3000RPM 0.05mm，1500RPM 0.085mm，1000RPM 0.10mm。

4、电机定子线圈绝缘等级为B级允许的温度是130℃，F级允许的温度是155℃。

5、深南电#1机monitoring画面中，DWATT、CTIM、IST、gsd2分别表示有功功率、压气机进气温度、定子电流、#2燃气过滤器压差，各自的数值大约为108MW、20℃、4500Amps、0.28kg/cm2。

6、发电机的型号：QFR-135-2，额定输出功率：135MW，额定电压：13.8KV，额定电流：6645A。

7、深南电#1燃机VGC1后的压力15.1bar，VGC2后的压力12.5bar，VGC3后的压力11.8bar。

8、深南电辅机间巡检需要抄的数据有油位、滑油压力、滑油滤压差、液压油压力、液压油滤压差。

9、深南电离线水洗画面中，WW Ready to Start的三个条件是透平转速在14HR、主控制启动允许、高盘模式被选。

10、20VG-3代表气体燃料清吹阀阀间放散电磁阀。

二、简答题（45分，一题15分）1、辅机间正常运行时巡检和盘车时巡检有区别？2、燃机启动前都需要做哪些准备？3、燃机控制室内都有哪些设备？（副值、巡检答）4、简述燃机禁止启动的条件。

（主值答）1.1、启动前盘车运行不正常。

1.2 DCS系统不能用于监视和操作。

1.3 液压油系统运行不正常。

1.4 主要测量元件不能正常投入，或测点故障。

如排气温度、振动、天然气压力等等。

1.5 一台滑油泵故障不能投运或直流滑油泵故障不能备用。

1.1F. 电气部分一、填空题：1. 衡量电能的质量指标有电压、频率和波形。

2. 电枢电势E0与励磁电流Ir之间的关系称为同步发电机的空载特性。

3. 定子绕组短路电流I k与励磁电流Ir之间的关系称为同步发电机的短路特性。

4. RCS-915AB母差保护由构成,差动回路包括和。

5. 220kV母联充电解列保护具备充电保护和过流解列保护功能。

当用220kV 母联开关向母线设备冲击时,应投入母联开关过流解列保护。

6. 受令人在接到或执行省调值班调度员发布的调度指令过程中，认为调度指令不正确，应。

7. 一切电气材料按照它们的特点与功用可分为下列几类：、、、。

8. BP-2B微机母线保护装置可以实现保护、保护、保护以及保护出口等功能。

9. 220kV母联开关上应配置专用的保护,在微机母差保护中配置的和统一停用。

10. 集控楼每套UPS共有电源,分别是、和。

※11. 是指断路器、隔离开关的位置状态，继电保护、自动装置的动作状态以及系统、设备等运行状态信号。

12. 华凤2P36线保护装置第一套为，第二套为。

13. SDMO柴油发电机组应在开机指令发出内加至满载(感性)。

※14. 对变压器油的基本要求是耐电强度高，有良好绝缘和流动性能，易于传热，不应含有酸类，并要求有较高的闪光点、较低的凝固点，不易挥发，没有毒性等。

15. 电机的磁路要采用铁磁材料是因为其导磁系数大。

16.SZ9-35000/15.75变压器型号的含义是，，。

17. 电网频率50HZ，同步发电机并网后由于负载不对称，则发电机转子表面感应出的电势频率为100HZ 。

18. 变压器铁心要用表面涂有绝缘物的薄的硅钢片来制造，其目的是减少涡流。

19. 当变压器的分接头由Ⅲ档调到Ⅳ档时，高压侧的额定电流比原来。

20. 220kV母差保护第一套为母线保护装置，第二套为母线保护装置。

※21. 变压器在情况下突然短路,其短路电流最大,最大值i kmax出现在瞬间。

1.我厂厂用电电压等级有＿＿＿＿＿和＿＿＿＿＿两种。

2.380V电机测绝缘，其值应不小于＿＿＿＿MΩ。

3. 380V母线绝缘值应大于＿＿＿＿MΩ。

4. 高厂变的绕组结法为＿＿＿＿＿，容量为＿＿＿＿＿MV A。

5. 装设接地线时，应先接＿＿＿＿＿，后接＿＿＿＿＿。

6. 运行中CT二次线圈不允许＿＿＿＿＿，PT二次线圈不允许＿＿＿＿＿。

7. CT二次侧额定电流一般为＿＿＿＿＿，PT二次侧额定电压一般为＿＿＿＿＿。

8. 在380V厂用电各段中，＿＿＿＿＿段和＿＿＿＿＿段设置了备自投装置。

9. 防止过电压的防雷设备有＿＿＿＿＿，＿＿＿＿＿和＿＿＿＿＿。

10. 变压器投入运行，应先合＿＿＿＿＿开关，再合＿＿＿＿＿开关。

11. 保安段正常运行时由＿＿＿＿＿供电，＿＿＿＿＿作为第一备用电源，＿＿＿＿＿作为第二备用电源。

12. 机组工作变的绕组结法为＿＿＿＿＿，容量为＿＿＿＿＿KV A。

13. 三台机公用2套SFC装置，分别接于＿＿＿＿＿＿＿，仅在＿＿＿＿＿＿及＿＿＿＿＿故障条件下，才会失去SFC电源。

14. 6KV开关柜体分成四个单独的隔室，分别为＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿。

15. 交流电A、B、C三相的标识色分别为＿＿、＿＿、＿＿；直流电正极为＿＿色，负极为＿＿色。

16. 高厂变低压侧为星形接法，线电压等于＿＿倍相电压，角度超前相电压＿＿度。

17. 发电机与变压器采用＿＿＿＿接线，并采用＿＿＿＿＿封闭母线。

18. 柴油发电机组额定功率为＿＿＿KW，转速为＿＿＿rpm，怠速＿＿＿rpm。

19. 柴油机启动方式为＿＿＿＿＿＿，直流电由＿＿＿＿供给。

20. 柴油机组冷却方式为＿＿＿＿＿，发电机励磁方式为＿＿＿＿＿。

21. 柴油发电机组允许自起动＿＿次，启动不成功将自动停止。

22. 当380V工作A段或B段电源恢复后，柴油发电机组将自动采用＿＿＿＿＿的方法，将保安段切回正常电源带。

23. SF6油动机在油压低于＿＿MPA时会自启动。

发电厂电气部分试题汇总和答案解析全work Information Technology Company.2020YEAR一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、 100或100/3伏B、 1003或×1003伏C、所在电网的额定电压D、 100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。

A、防雷接地B、保护接地 C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。

A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。

燃机－蒸汽联合循环岗位培训考试试题―－燃机及电气专业考试题部门：姓名：得分：一、填空题：（25分）1、9E燃机燃烧室是由、、、、等组成。

2、VTR1是装置，每个字符的含义V：、T：、R：。

3、液压油系统中，VR21作用是，位置在。

4、机组运行中出现故障，跳闸油系统中是通过电磁阀（失电，带电）（括号中选一项）来实现停机的。

5、9E燃机内循环冷却水主要冷却、、、等部件。

6、燃机MK V主控制系统中，改变FSR有、、、、五种控制方式。

7、#10燃机启动过程中，当转速﹥10%n0转速信号动作进入程序，当转速﹥12%n0右，开始点火成功后，进入程序，时间为秒。

8、#10燃机启动点火成功后、和辅机投入运行，到95%n0，14HS动作时，辅机停运，状态下防喘放气自动关闭。

9、将下列报警中文本译成中文：（共3分）ATOMIZING AIR DIFF PRESS LOW SHOPDOWNCOMPRESSOR BLEED V ALVE POS TROUBLE TRIPACCESS COMPT MOTOR OVERLOAD10、下列符号的含义是：TTXSPL：TTXSP1：TTXM：11、9E燃机透平进气初温T3约为℃。

12、进入燃机燃烧的重油，要求其K+Na含量≤ppm。

13、#10机规定：使用Mg基抑钒剂时，燃机水洗后运行16h以内，Mg/V控制在和范围内，在水洗后运行16h以上时，Mg/V控制在和范围内。

二、选择题（10分，每题1分，多选题选对1个得0.5分，选错1个扣0.5分，各题不扣倒分，最多得1分）1、燃机水洗时，要求水温与叶转温度关值，最高不得高于，方可进行水洗。

A、50℃B、66.7℃C、80℃D、149℃2、9E燃机运行中，雾化空气温度正常应为℃，其报警值为℃。
