高考物理一轮复习课时跟踪检测(二十八) 磁场的描述 磁场对电流的作用

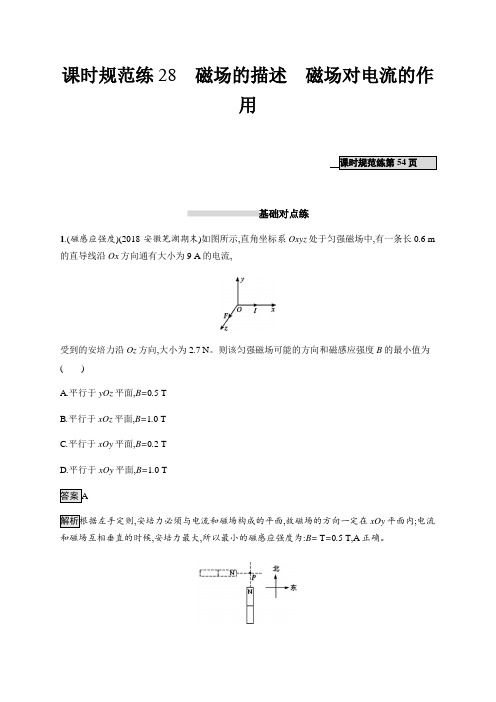

课时规范练28磁场的描述磁场对电流的作用基础对点练1.(磁感应强度)(2018·安徽芜湖期末)如图所示,直角坐标系Oxyz处于匀强磁场中,有一条长0.6 m 的直导线沿Ox方向通有大小为9 A的电流,受到的安培力沿Oz方向,大小为2.7 N。

则该匀强磁场可能的方向和磁感应强度B的最小值为()A.平行于yOz平面,B=0.5 TB.平行于xOz平面,B=1.0 TC.平行于xOy平面,B=0.2 TD.平行于xOy平面,B=1.0 T,安培力必须与电流和磁场构成的平面,故磁场的方向一定在xOy平面内;电流和磁场互相垂直的时候,安培力最大,所以最小的磁感应强度为:B= T=0.5 T,A正确。

2.(磁场的叠加)在地球赤道上进行实验时,用磁传感器测得赤道上P点地磁场磁感应强度大小为B0。

将一条形磁铁固定在P点附近的水平面上,让N极指向正北方向,如图所示,此时用磁传感器测得P点的磁感应强度大小为B1;现将条形磁铁以P点为轴心在水平面内旋转90°,使其N极指向正东方向,此时用磁传感器测得P点的磁感应强度的大小应为(可认为地磁南、北极与地理北、南极重合)()A.B1-B0B.B1+B0C.D.,赤道上P点地磁场磁感应强度大小为B0,条形磁铁N极指向正北方向时,条形磁铁在P点产生的磁感应强度为B=B1-B0;条形磁铁N极指向正东方向时,其分磁感应强度指向正东方向,此时两个分矢量垂直,故P点的合磁感应强度为B'=,故选项D正确。

3.(多选)(安培力)(2018·湖北武汉模拟)磁电式电流表的构造如图(a)所示,在蹄形磁铁的两极间有一个可以绕轴转动的线圈,转轴上装有螺旋弹簧和指针。

蹄形磁铁和铁芯间的磁场均匀辐向分布,如图(b)所示。

当电流通过线圈时,线圈在安培力的作用下转动,螺旋弹簧被扭动,线圈停止转动时满足NBIS=kθ,式中N为线圈的匝数,S为线圈的面积,I为通过线圈的电流,B为磁感应强度,θ为线圈(指针)偏角,k是与螺旋弹簧有关的常量。

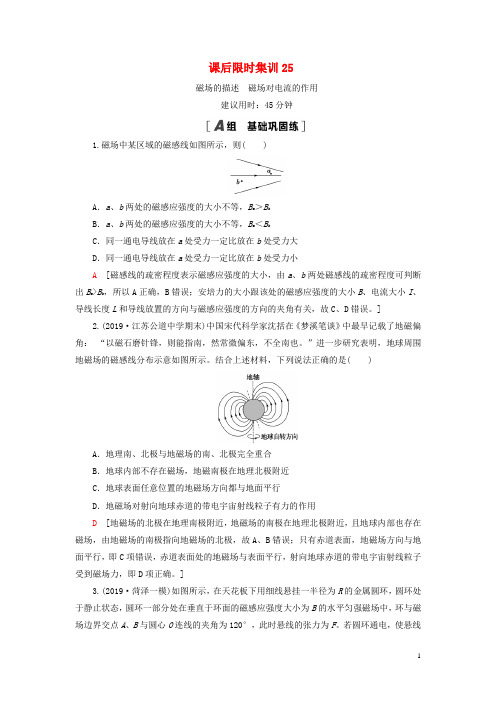

课后限时集训25磁场的描述磁场对电流的作用建议用时：45分钟1.磁场中某区域的磁感线如图所示，则( )A．a、b两处的磁感应强度的大小不等，B a＞B bB．a、b两处的磁感应强度的大小不等，B a＜B bC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小A[磁感线的疏密程度表示磁感应强度的大小，由a、b两处磁感线的疏密程度可判断出B a>B b，所以A正确，B错误；安培力的大小跟该处的磁感应强度的大小B、电流大小I、导线长度L和导线放置的方向与磁感应强度的方向的夹角有关，故C、D错误。

]2.(2019·江苏公道中学期末)中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。

结合上述材料，下列说法正确的是( )A．地理南、北极与地磁场的南、北极完全重合B．地球内部不存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用D[地磁场的北极在地理南极附近，地磁场的南极在地理北极附近，且地球内部也存在磁场，由地磁场的南极指向地磁场的北极，故A、B错误；只有赤道表面，地磁场方向与地面平行，即C项错误，赤道表面处的地磁场与表面平行，射向地球赤道的带电宇宙射线粒子受到磁场力，即D项正确。

]3.(2019·菏泽一模)如图所示，在天花板下用细线悬挂一半径为R的金属圆环，圆环处于静止状态，圆环一部分处在垂直于环面的磁感应强度大小为B的水平匀强磁场中，环与磁场边界交点A、B与圆心O连线的夹角为120°，此时悬线的张力为F。

若圆环通电，使悬线的张力刚好为零，则环中电流大小和方向是( )A．电流大小为3F3BR，电流方向沿顺时针方向B．电流大小为3F3BR，电流方向沿逆时针方向C．电流大小为3FBR，电流方向沿顺时针方向D．电流大小为3FBR，电流方向沿逆时针方向A[要使悬线拉力为零，则圆环通电后受到的安培力方向竖直向上，根据左手定则可以判断，电流方向应沿顺时针方向，根据力的平衡有F＝F安，而F安＝BI·3R，求得I＝3F 3BR，A项正确。

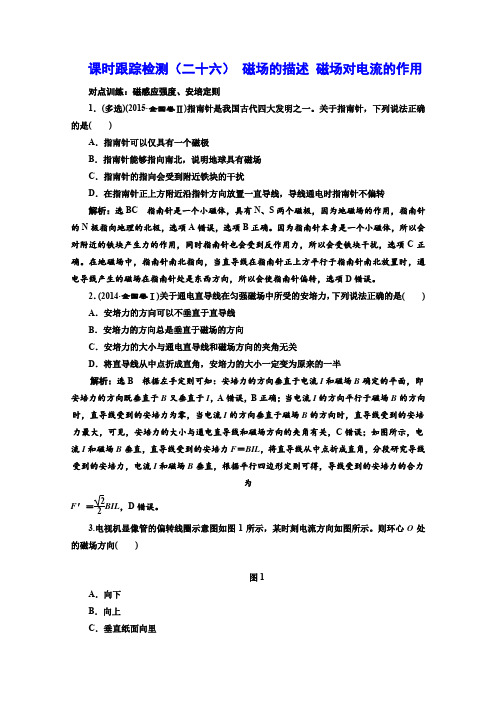

课时跟踪检测（二十六）磁场的描述磁场对电流的作用对点训练：磁感应强度、安培定则1．(多选)(2015·全国卷Ⅱ)指南针是我国古代四大发明之一。

关于指南针，下列说法正确的是()A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转解析：选BC指南针是一个小磁体，具有N、S两个磁极，因为地磁场的作用，指南针的N极指向地理的北极，选项A错误，选项B正确。

因为指南针本身是一个小磁体，所以会对附近的铁块产生力的作用，同时指南针也会受到反作用力，所以会受铁块干扰，选项C正确。

在地磁场中，指南针南北指向，当直导线在指南针正上方平行于指南针南北放置时，通电导线产生的磁场在指南针处是东西方向，所以会使指南针偏转，选项D错误。

2．(2014·全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是() A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半解析：选B根据左手定则可知：安培力的方向垂直于电流I和磁场B确定的平面，即安培力的方向既垂直于B又垂直于I，A错误，B正确；当电流I的方向平行于磁场B的方向时，直导线受到的安培力为零，当电流I的方向垂直于磁场B的方向时，直导线受到的安培力最大，可见，安培力的大小与通电直导线和磁场方向的夹角有关，C错误；如图所示，电流I和磁场B垂直，直导线受到的安培力F＝BIL，将直导线从中点折成直角，分段研究导线受到的安培力，电流I和磁场B垂直，根据平行四边形定则可得，导线受到的安培力的合力为F′＝22BIL，D错误。

3.电视机显像管的偏转线圈示意图如图1所示，某时刻电流方向如图所示。

则环心O处的磁场方向()图1A．向下B．向上C．垂直纸面向里D．垂直纸面向外解析：选A对于左右两个螺线管，由安培定则可以判断出上方均为磁场北极，下方均为磁场南极，所以环心O处的磁场方向向下，即A选项正确。

2022届高考物理一轮复习知识点全方位练习：磁场的描述磁场对电流的作用基础达标1.超导电磁船是一种不需要螺旋桨推进的低噪音新型船.图是电磁船的简化原理图,AB 和CD是与电源相连的导体板,AB与CD之间部分区域浸没在海水中并有垂直于纸面向内的匀强磁场(磁场由固定在船上的超导线圈产生,其独立电路部分未画出).以下说法正确的是()A.使船前进的力是磁场对海水中电流的安培力B.要使船前进,海水中的电流方向应从CD板指向AB板C.同时改变磁场的方向和电源正负极,推进力方向将与原方向相反D.若接入电路的海水电阻为R,其两端的电压为U,则船在海水中前进时,AB与CD间海水中的电流小于UU2.如图所示,两平行直导线cd和ef竖直放置,通以方向相反、大小相等的电流,a、b两点位于两导线所在的平面内,则()A.b点的磁感应强度为零B.ef导线在a点产生的磁场方向垂直于纸面向里C.cd导线受到的安培力方向向右D.同时改变两导线的电流方向,cd导线受到的安培力方向不变3.将长为L的导线弯成六分之一圆弧,固定在垂直于纸面向外、磁感应强度大小为B的匀强磁场中,两端点A、C连线竖直,如图所示.若给导线通以由A到C、大小为I的恒定电流,则导线所受安培力的大小和方向是()A.ILB,水平向左B.ILB,水平向右,水平向右C.3UUUπ,水平向左D.3UUUπ4.将一个质量很小的金属圆环用细线吊起来,在其附近放一块条形磁铁,磁铁的轴线与圆环在同一个平面内,且通过圆环中心,如图所示.当圆环中通以顺时针方向的电流时,从上往下看()A.圆环顺时针转动,靠近磁铁B.圆环顺时针转动,远离磁铁C.圆环逆时针转动,靠近磁铁D.圆环逆时针转动,远离磁铁5.如图所示,三根相互平行的长直导线a、b、c垂直于纸面固定,其中a、b间距为10 cm,b、c间距为8 cm,a、c间距为6 cm.当分别通入电流I a、I b和I c后,导线c所受的安培力恰好与导线a、b的连线平行.已知通电直导线在其周围某点产生的磁场的磁感应强度大小为,其中I为通电直导线中的电流,r为该点到通电直导线的距离.下列说法正确的是B=k UU()A.I a和I b方向相同,大小之比为169B.I a和I b方向相反,大小之比为916C.若电流I c的方向垂直于纸面向外,则导线c所受的安培力一定向右D.若电流I c的方向垂直于纸面向里,则导线c所受的安培力一定向右6.(多选) 如图所示,ab、cd是两根长度均为L=4.0 m、质量分别为m1=0.6 kg和m2=0.2 kg 的金属棒,两根等长的细金属杆将两节干电池与两根金属棒串联成闭合回路,整个回路用绝缘细线悬挂在天花板上,保证金属棒水平.整个装置处于竖直向下的匀强磁场中,磁感应强度B=1.0 T,电路中的电流I=0.5 A.待系统稳定之后(金属棒、细金属杆在力的作用下不会发生变形,金属杆和电池质量不计,杆与电池固定连接,g取10 m/s2),则 ()A.绝缘细线与竖直方向的夹角为0°B.绝缘细线与竖直方向的夹角为45°C.细金属杆与竖直方向的夹角为45°D.细金属杆与竖直方向的夹角为90°技能提升7.如图所示,正六边形线框ABCDEF由六根相同的导体棒连接而成,固定于匀强磁场中,线框平面与磁感应强度方向垂直,线框顶点A、B与直流电源两端相接.已知导体棒DE受到的安培力大小为F,则下列说法正确的是(不考虑导体棒间的相互作用) ()A.导体棒AB受到的安培力大小为FB.导体棒AB受到的安培力大小为6FC.导体棒EF受到的安培力大小为FD.导体棒CD受到的安培力大小为U28.如图所示,两平行光滑金属导轨CD、EF间距为L,与电动势为E0的电源相连,质量为m、电阻为R的金属棒ab垂直于导轨放置,构成闭合回路,回路平面与水平面成θ角,回路其余电阻不计,重力加速度为g.为使ab棒静止,需在空间施加的匀强磁场的磁感应强度的最小值及其方向分别为(),水平向右A.UUUU0U,垂直于回路平面向上B.UUU cos UU0UC.UUU tan U,竖直向下U0U,垂直于回路平面向下D.UUU sin UU0U9.(多选) 无限长通电直导线周围磁场中某点的磁感应强度大小可用公式B=k U表示,式中Uk是常数,I是导线中电流,r是该点到直导线的距离.通常,通电直导体棒无限长.将两根长度均为L、质量均为m、通有方向相反且大小恒为I的电流的细长直导体棒a、b水平置于光滑半圆筒内,静止时,其横截面如图所示,O为半圆筒的圆心,cd为半圆筒的水平直径,Oa、Ob之间的夹角为θ,重力加速度为g.下列说法正确的是()A.O处磁感应强度的方向水平向右B.两导体棒连线的中垂线上各点磁感应强度的方向都是竖直向下C.导体棒a中电流产生的磁场在导体棒b处的磁感应强度的大小为UU tan UUUD.若将导体棒a保持水平沿圆弧向d缓慢移动,a、b中电流大小始终相等,要使导体棒b 在原处仍保持静止,则导体棒中的电流必须逐渐增大10.演示安培力的实验装置可以简化为如图所示的示意图.一长为10 cm、质量为80 g的金属棒ab用两条完全相同的不可伸长的细绳水平地悬挂在匀强磁场中;磁场的磁感应强度大小为1 T,方向竖直向上;绝缘细绳上端固定,下端与金属棒连接,金属棒通过开关与一电动势为12 V的电池相连,电路总电阻为2 Ω.已知开关断开时两细绳呈竖直方向;闭合开关,金属棒将受到安培力的作用发生摆动.重力加速度大小取10 m/s2.(1)判断开关闭合后金属棒所受安培力的方向;(2)若把细绳偏离竖直方向至某一夹角θ,金属棒恰能保持静止状态,则θ为多少?挑战自我11.如图所示,在倾角为θ的斜面上固定有间距为l的平行金属导轨,垂直于导轨放置一质量为m的金属棒ab,整个装置处于垂直于导轨平面斜向上的匀强磁场中,磁感应强度大小为B,导轨与电动势为E、内阻为r的电源连接.金属棒ab与导轨间的动摩擦因数为μ,且μ<tan θ,最大静摩擦力等于滑动摩擦力,重力加速度为g,金属棒和导轨电阻不计.现闭合开关S,发现滑动变阻器接入电路的阻值极小时,金属棒不能静止.(1)判断金属棒所受的安培力方向;(2)求使金属棒在导轨上保持静止时滑动变阻器接入电路的最小阻值R1和最大阻值R2.参考答案1.D 【解析】 根据题述,AB 与CD 之间部分区域浸没在海水中并有垂直于纸面向内的匀强磁场,海水中该部分为导体,与导体板和电源构成回路,海水通电后受到安培力作用,磁场对海水有向后的作用力,根据牛顿第三定律,海水对磁场(实质是海水对超导电磁船)有向前的作用力,该力是使船前进的力,选项A 错误;根据左手定则,要使船前进,海水中的电流方向应从AB 板指向CD 板,选项B 错误;同时改变磁场的方向和电源正负极,推进力方向将与原方向相同,选项C 错误;若接入电路的海水电阻为R ,其两端的电压为U ,则船在海水中前进时,由于可视为导线的海水切割磁感线,产生与电流方向相反的感应电动势,所以AB 与CD 间海水中的电流小于U U ,选项D 正确.2.D 【解析】 根据右手螺旋定则可知,两导线在b 点处产生的磁场方向均垂直于纸面向外,b 点的磁感应强度不为零,选项A 错误;ef 导线在a 点产生的磁场方向垂直于纸面向外,选项B 错误;根据左手定则可判断,方向相反的两个电流互相排斥,选项C 错误,选项D 正确.3.D 【解析】 弧长为L ,圆心角为60°,则弦长AC =3U π,导线受到的安培力F =BI ·AC =3UUU π;由左手定则可知,导线受到的安培力方向水平向左,选项D 正确.4.C 【解析】 根据左手定则可判断,圆环靠近磁铁的一侧向纸内转动,另一侧向纸外转动,从上往下看,圆环逆时针转动,转动后圆环产生的磁场方向与磁铁的磁场方向相同,圆环将靠近磁铁,C 正确.5.B 【解析】 根据通电平行直导线间的相互作用规律可知,若I a 和I b 方向相同,则a 、b 对c 的安培力合力方向不会与a 、b 连线平行,因此I a 和I b 方向相反,如图所示,根据平行四边形定则作图,则U U U U =tan 37°,又F a =B a I c L ,F b =B b I c L ,B a =k U U U UU ,B b =k UU U UU ,其中r ac =6 cm,r bc =8 cm,联立解得U U U U =916,故A 错误,B 正确.不管电流I c 的方向垂直于纸面向外或向里,由于a 、b 的电流方向未知,不能确定导线c 所受的安培力方向,故C 、D 错误.6.AC 【解析】 以整体为研究对象,整体共受到四个力的作用,水平方向上,两金属棒受到大小均为F =BIL 、方向相反的安培力,这两个力互相平衡,竖直方向上,绝缘细线的拉力与总的重力平衡,因为重力的方向竖直向下,所以绝缘细线的拉力一定是竖直向上,即绝缘细线与竖直方向的夹角为0°,A 正确,B 错误;以cd 棒为研究对象,cd 棒受三个力而平衡,安培力F =BIL =1×0.5×4 N=2 N,cd 棒的重力m 2g =0.2×10 N=2 N,由平衡条件得F =m 2g tan θ,解得θ=45°,即细金属杆与竖直方向的夹角为45°,C 正确,D 错误.7.C 【解析】 通过导体棒AB 的电流是通过导体棒DE 的电流的5倍,则导体棒AB 受到的安培力大小为5F ,故A 、B 错误;通过导体棒EF 、CD 的电流大小与通过导体棒DE 的电流大小相同,则导体棒EF 、CD 受到的安培力大小均为F ,故C 正确,D 错误.8.D 【解析】 对金属棒受力分析,受到重力、支持力和安培力,如图所示,由图可以看出,当安培力沿导轨向上时,安培力最小,安培力的最小值为F A =mg sin θ,故磁感应强度的最小值为B =U A UU =UU sin U UU,此时磁感应强度的方向垂直于回路平面向下,根据欧姆定律得E 0=IR ,解得B =UUU sin U U 0U ,故D 正确.9.BD 【解析】 由安培定则可知,a 、b 在O 点产生的磁场方向如图甲所示,由平行四边形定则可知,两导体棒连线的中垂线上各点磁感应强度的方向都是竖直向下,故A 错误,B 正确;设半圆筒对b 的支持力为F ,受力示意图如图乙所示,由平行四边形定则和共点力的平衡条件得 F cos U 2=mg ,F sin U 2=BIL ,解得B =UU tanU 2UU ,故C 错误;将a 向d 缓慢移动,要使b保持静止,平行四边形如图乙中虚线所示,可知a 对b 的安培力必须逐渐增大,而a 、b 之间的距离又逐渐增大,由B =k U U 可知,导体棒中电流必须逐渐增大,故D 正确.10.(1)垂直于纸面向里 (2)37°【解析】 (1)开关闭合后,电流由b 流向a ,根据左手定则可知,受到的安培力方向垂直于纸面向里.。

准兑市爱憎阳光实验学校高三物理第一轮复习：磁场根本性质；磁场对电流的作用【本讲信息】一. 教学内容：1. 磁场根本性质2. 磁场对电流的作用【要点扫描】磁场根本性质〔一〕磁场1、磁场：磁场是存在于磁体、运动电荷周围的一种物质．它的根本特性是：对处于其中的磁体、电流、运动电荷有力的作用．2、磁现象的电本质：所有的磁现象都可归结为运动电荷之间通过磁场而发生的相互作用．〔二〕磁感线为了描述磁场的强弱与方向，人们想象在磁场中画出的一组有方向的曲线．1、疏密表示磁场的强弱．2、每一点切线方向表示该点磁场的方向，也就是磁感强度的方向．3、是闭合的曲线，在磁体外部由N极至S极，在磁体的内部由S极至N极．磁线不相切不相交。

4、匀强磁场的磁感线平行且距离相．没有画出磁感线的地方不一没有磁场．5、安培那么：拇指指向电流方向，四指指向磁场的方向．注意这里的磁感线是一个个圆，每点磁场方向是在该点的切线方向。

*熟记常用的几种磁场的磁感线：〔三〕磁感强度1、磁场的最根本的性质是对放入其中的电流或磁极有力的作用，电流垂直于磁场时受磁场力最大，电流与磁场方向平行时，磁场力为零。

2、在磁场中垂直于磁场方向的通电导线受到的磁场力F跟电流强度I和导线长度L的乘积IL的比值，叫做通电导线所在处的磁感强度．①表示磁场强弱的物理量．是矢量．②大小：ILFB 〔电流方向与磁感线垂直时的公式〕．③方向：左手那么：是磁感线的切线方向；是小磁针N极受力方向；是小磁针静止时N极的指向．不是导线受力方向；不是正电荷受力方向；也不是电流方向．④单位：牛/安米，也叫特斯拉，单位制单位符号T．⑤点B：就是说磁场中某一点了，那么该处磁感强度的大小与方向都是值．⑥匀强磁场的磁感强度处处相．⑦磁场的叠加：空间某点如果同时存在两个以上电流或磁体激发的磁场，那么该点的磁感强度是各电流或磁体在该点激发的磁场的磁感强度的矢量和，满足矢量运算法那么。

〔四〕磁通量与磁通密度1、磁通量Φ：穿过某一面积磁力线条数，是标量．2、磁通密度B：垂直磁场方向穿过单位面积磁力线条数，即磁感强度，是矢量．3、二者关系：B＝Φ/S〔当B与面垂直时〕，Φ＝BScosθ，Scosθ为面积垂直于B方向上的投影，θ是B与S法线的夹角．磁场对电流的作用〔一〕安培力1、安培力：通电导线在磁场中受到的作用力叫做安培力．说明：磁场对通电导线中向移动的电荷有力的作用，磁场对这些向移动电荷作用力的宏观表现即为安培力．2、安培力的计算公式：F＝BILsinθ〔θ是I与B的夹角〕；通电导线与磁场方向垂直时，即θ＝90°，此时安培力有最大值；通电导线与磁场方向平行时，即θ＝0°，此时安培力有最小值，F=0N；0°＜B＜90°时，安培力F介于0和最大值之间。

课时提能演练（二十三）磁场及其对电流的作用(45分钟100分)一、选择题(本大题共10小题,每小题7分,共70分。

每小题只有一个选项正确)1.(2018·深圳模拟)指南针是我国古代的四大发明之一。

当指南针静止时,其N极指向如图虚线(南北向)所示。

若某一条件下该指南针静止时N极指向如图实线(N极东偏北向)所示。

则以下判断正确的是( )A.可能在指南针上面有一导线东西放置,通有由东向西的电流B.可能在指南针上面有一导线东西放置,通有由西向东的电流C.可能在指南针上面有一导线南北放置,通有由北向南的电流D.可能在指南针上面有一导线南北放置,通有由南向北的电流【解析】选C。

若某一条件下该指南针静止时N极指向如图实线(N极东偏北向)所示,则有一指向东方的磁场,由安培定则,可能在指南针上面有一导线南北放置,通有北向南的电流,选项C正确。

2.两个完全相同的通电圆环A、B的圆心O重合、圆面相互垂直,通电电流相同,电流方向如图所示,设每个圆环在其圆心O处独立产生的磁感应强度为B0,则O处的磁感应强度大小为( )A.0B.2B0C.B0D.无法确定【解析】选C。

由安培定则可知A在圆心处产生的磁感应强度垂直于纸面向里,B在圆心处产生的磁感应强度竖直向下,两者垂直,所以合磁感应强度大小B==B0,C选项正确。

【变式备选】如图所示,A和B为两根互相平行的长直导线,通以同方向等大电流,虚线C为在A和B所确定的平面内与A、B等距的直线,则下列说法正确的是( )A.两导线间的空间不存在磁场B.虚线C处磁感应强度为零C.A、C间磁感应强度垂直纸面向外D.C、B间磁感应强度垂直纸面向里【解析】选B。

由安培定则可知,在A、B之间,A中电流产生的磁场方向垂直纸面向里,B中电流产生的磁场方向垂直纸面向外,在C处两磁场的磁感应强度大小相等,方向相反,则合磁场的磁感应强度为零,A、C之间磁感应强度向里,B、C之间磁感应强度向外,故B正确,A、C、D错误。

届高考物理人教版第一轮复习课时作业x磁场的描述及磁场对电流的作用公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]第八章磁场第1课时磁场的描述及磁场对电流的作用基本技能练1. (2014·临沂模拟)如图1所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是( )图1A．a、b、c的N极都向纸里转B．b的N极向纸外转，而a、c的N极向纸里转C．b、c的N极都向纸里转，而a的N极向纸外转D．b的N极向纸里转，而a、c的N极向纸外转解析由于圆环带负电荷，故当圆环沿顺时针方向转动时，等效电流的方向为逆时针，由安培定则可判断环内磁场方向垂直纸面向外，环外磁场方向垂直纸面向内，磁场中某点的磁场方向即是放在该点的小磁针静止时N极的指向，所以b的N极向纸外转，a、c的N极向纸里转。

答案B2. 在磁场中某区域的磁感线如图2所示，则( )图2A．a、b两处的磁感应强度的大小不等，且B a＞B bB．a、b两处的磁感应强度的大小相等C．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小解析磁感线的疏密程度表示磁感应强度的大小，安培力的大小跟该处的磁感应强度的大小、I、L和导线放置的方向与磁感应强度的方向的夹角有关，故C、D错误；由a、b两处磁感线的疏密程度可判断出B a＞B b，所以A正确，B错误。

答案A3.如图3所示，固定不动的绝缘直导线mn和可以自由移动的矩形线框abcd位于同一平面内，mn与ad、bc边平行且离ad边较近。

当导线mn 中通以方向向上的电流，线框中通以顺时针方向的电流时，线框的运动情况是( )图3A．向左运动B．向右运动C．以mn为轴转动D．静止不动解析以mn为研究对象，线框内磁场方向垂直纸面向里，由左手定则知导线mn受到向左的安培力，由牛顿第三定律可知线框受到向右的作用力，故线框向右运动，选项B正确。

课时规范练29磁场的描述磁场对电流的作用基础对点练1.(电流的相互作用)下图是一位同学制作的实验装置:柔软弹簧竖直悬挂,下端恰与铜片接触。

当开关闭合后,弹簧时伸时缩,灯泡时明时暗。

关于这个实验现象,下列说法正确的是()A.有电流通过弹簧时,各匝环形电流互相吸引致使弹簧收缩B.有电流通过弹簧时,各匝环形电流互相排斥致使弹簧伸长C.弹簧收缩与铜片分离时,通过灯泡的电流较小,灯泡暗淡D.弹簧伸长与铜片接触时,通过灯泡的电流较大,灯泡明亮2.(安培力)电磁炮是一种利用电磁作用发射炮弹的先进武器,某同学利用饼型强磁铁和导轨模拟电磁炮的发射原理,如图所示,相同的饼型强磁铁水平等间距放置,使导轨平面近似为匀强磁场。

下列说法不正确的是()A.放置强磁铁时,应保证磁铁的磁极同向B.强磁铁磁性越强,导轨平面越接近匀强磁场C.强磁铁间距越小,导轨平面越接近匀强磁场D.若全部磁铁N极向上,导体棒所受安培力水平向右3.(磁场的叠加、磁感应强度计算)(2023广东广州高三模拟)如图所示,三根长为L的平行通电直导线分别放在等腰直角三角形的三个顶点上,其中a、b处导线中的电流的方向垂直纸面向里,c处导线中的电流方向垂直纸面向外,b、c处导线中的电流大小为I,在a 处产生的磁感应强度的大小均为B,a处导线中通过的电流大小为√2I,则a处导线受到的安培力为()A.2BIL,方向竖直向上B.BIL,方向水平向右C.√2BIL,方向竖直向上D.4BIL,方向水平向左4.(电流的相互作用)在城市建设施工中,经常需要确定地下金属管线的位置,如图所示,地下有一根金属管线平行于水平地面。

有一种探测方法,首先给金属长直管线通上恒定电流I,再用可以测量磁场强弱、方向的仪器进行以下操作,①用测量仪在金属管线附近的水平地面上找到磁感应强度最强的某点,记为A;②在A点附近的地面上找到与A点磁感应强度相同的点B,连接AB并测得AB间的距离为a;③在地面上过A点做垂直于AB的线段AC并测得AC间的距离为b;④用测量仪测得C点的磁场方向与地面夹角为45°,由此可确定()A.地下的金属管线平行于AB,深度为bB.地下的金属管线平行于AB,深度为aC.地下的金属管线平行于AC,深度为bD.地下的金属管线平行于AC,深度为a5.(安培定则)(2022浙江名校联盟三模)一光滑绝缘的正方体固定在水平面内。

情感语录
1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力
2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己
3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用
4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕
5.最美的感动是我以为人去楼空的时候你依然在
6.我莫名其妙的地笑了，原来只因为想到了你
7.会离开的都是废品，能抢走的都是垃圾
8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字
9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你
10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了
11.如此情深，却难以启齿。

其实你若真爱一个人，内心酸涩，反而会说不出话来
12.生命中有一些人与我们擦肩了，却来不及遇见；遇见了，却来不及相识；相识了，却来不及熟悉，却还要是再见
13.对自己好点，因为一辈子不长；对身边的人好点，因为下辈子不一定能遇见
14.世上总有一颗心在期待、呼唤着另一颗心
15.离开之后，我想你不要忘记一件事：不要忘记想念我。

想念我的时候，不要忘记我也在想念你
16.有一种缘分叫钟情，有一种感觉叫曾经拥有，有一种结局叫命中注定，有一种心痛叫绵绵无期
17.冷战也好，委屈也罢，不管什么时候，只要你一句软话，一个微笑或者一个拥抱，我都能笑着原谅
18.不要等到秋天，才说春风曾经吹过;不要等到分别，才说彼此曾经爱过
19.从没想过，自己可以爱的这么卑微，卑微的只因为你的一句话就欣喜不已
20.当我为你掉眼泪时，你有没有心疼过。

知识内容考试要求真题统计2016.102017.42017.112018.42018.112019.4 2020.11.磁现象和磁场b102.磁感应强度c3.几种常见的磁场b4.通电导线在磁场中受到的力d109227、2322 5 11、21 5.运动电荷在磁场中受到的力c23232210236.带电粒子在匀强磁场中的运动d232323222323 22第1节磁场的描述磁场对电流的作用【基础梳理】提示：N极B＝FIL N极强弱闭合弯曲四指大拇指垂直四指BIL0【自我诊断】判一判(1)磁场是假想的，客观上不存在．()(2)磁场中的一小段通电导体在该处受力为零，此处B一定为零．()(3)由定义式B＝FIL可知，电流强度I越大，导线L越长，某点的磁感应强度就越小．()(4)磁感线是真实存在的．()(5)通电线圈可等效成条形磁铁，它周围的磁感线起始于线圈一端，终止于线圈的另一端．()(6)安培力的方向既跟磁感应强度方向垂直，又跟电流方向垂直．()提示：(1)×(2)×(3)×(4)×(5)×(6)√做一做如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．提示：对磁现象和磁场、磁感应强度的理解【题组过关】1．(2020·宁波质检)磁场中某区域的磁感线如图所示，则()A．a、b两处的磁感应强度的大小不等，B a＞B bB．a、b两处的磁感应强度的大小不等，B a＜B bC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小解析：选B.磁感线的疏密反映磁场强弱，则B a＜B b，A项错误，B项正确．当通电导线与磁场平行时，通电导线受的安培力为零；则同一通电导线放在a处受力与放在b处受力大小关系不确定，C、D两项均错误．2.(2020·绍兴检测)有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()A．M点和N点的磁感应强度大小相等、方向相同B．M点和N点的磁感应强度大小相等、方向相反C．在线段MN上各点的磁感应强度都不可能为零D．在线段MN上三点的磁感应强度为零解析：选B.根据安培定则和磁场叠加原理，M点和N点的磁感应强度大小相等、方向相反，选项A错误，B正确；在线段MN上只有在O点处，a、b两直导线电流形成的磁场的磁感应强度等大反向，即只有O点处的磁感应强度为零，选项C、D错误．对磁感应强度的理解(1)磁感应强度→由磁场本身决定．(2)合磁感应强度→等于各磁场的磁感应强度的矢量和(满足平行四边形定则)．(3)牢记判断电流的磁场的方法→安培定则，并能熟练应用，建立磁场的立体分布模型．(4)磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．对安培力的理解和应用【知识提炼】1．方向判断：根据左手定则判断．2．大小计算：由公式F＝BIL计算，且其中的L为导线在磁场中的有效长度．如弯曲通电导线的有效长度L等于连接两端点的直线的长度，相应的电流方向沿两端点连线由始端流向末端，如图所示．【典题例析】如图，一长为10cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘．金属棒通过开关与一电动势为12V的电池相连，电路总电阻为2Ω.已知开关断开时两弹簧的伸长量为0.5cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3cm.重力加速度大小取10m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．[审题指导]金属棒在安培力作用下处于平衡状态，由开关断开和闭合两种状态，可分别列受力平衡表达式联立求解．[解析]依题意，开关闭合后，电流方向从b到a，由左手定则可知，金属棒所受的安培力方向竖直向下．开关断开时，两弹簧各自相对于其原长伸长了Δl1＝0.5cm.由胡克定律和力的平衡条件得2kΔl1＝mg①式中，m为金属棒的质量，k是弹簧的劲度系数，g是重力加速度的大小．开关闭合后，金属棒所受安培力的大小为F ＝IBL ②式中，I 是回路电流，L 是金属棒的长度．两弹簧各自再伸长了Δl 2＝0.3cm ，由胡克定律和力的平衡条件得2k (Δl 1＋Δl 2)＝mg ＋F ③ 由欧姆定律有E ＝IR ④式中，E 是电池的电动势，R 是电路总电阻． 联立①②③④式，并代入题给数据得 m ＝0.01kg. [答案] 见解析【题组过关】考向1 左手定则的应用1.如图所示，质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O ′，并处于匀强磁场中．当导线中通以沿x 正方向的电流I ，且导线保持静止时，悬线与竖直方向z 轴的夹角为θ，则磁感应强度方向和大小可能为( )A ．x 正向，mgILB ．y 正向，mgIL sin θC ．z 正向，mgILtan θD ．沿悬线向下，mgILsin θ解析：选D.磁感应强度方向为x 正向，与电流方向平行，不受安培力，细绳拉力与重力不能平衡，不符合题意，故A 错误；磁感应强度方向为y 正向，根据左手定则，直导线所受安培力方向沿z 正方向，根据平衡条件BIL ＝mg ，则B ＝mgIL ，故B 错误；磁感应强度方向为z 正方向，根据左手定则，直导线所受安培力方向沿y 负方向，三力不能平衡，故C 错误．磁感应强度方向沿悬线向下，根据左手定则，直导线所受安培力向为垂直悬线向上，直导线平衡时有BIL ＝mg sin θ，B ＝mgILsin θ，故D 正确．考向2 导线与磁体之间相对运动分析2.(2020·浙江黄岩月考)如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方向的电流后，线圈的运动情况是( )A ．线圈向左运动B ．线圈向右运动C ．从上往下看顺时针转动D ．从上往下看逆时针转动解析：选 A.法一：电流元法首先将圆形线圈分成很多小段，每一段可看做一直线电流元，取其中上、下两小段分析，其截面图和受安培力情况如图甲所示．根据对称性可知，线圈所受安培力的合力水平向左，故线圈向左运动．只有选项A正确．法二：等效法将环形电流等效成小磁针，如图乙所示，根据异名磁极相吸引知，线圈将向左运动，选A.也可将左侧条形磁铁等效成环形电流，根据结论“同向电流相吸引，异向电流相排斥”，也可判断出线圈向左运动，选A.(1)判定通电导体在安培力作用下的运动或运动趋势，首先必须弄清楚导体所在位置的磁场分布情况，然后利用左手定则准确判定导体的受力情况，进而确定导体的运动方向或运动趋势的方向．(2)在应用左手定则判定安培力方向时，磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面．(3)导体和磁体间相互运动的问题熟练后可以利用很多结论来进行判断．如“同向电流相吸，异向电流相斥”，也可利用转换研究对象法等．安培力作用下导体的力学问题【知识提炼】安培力作用下导体的力学问题分为安培力作用下导体的平衡问题和安培力作用下导体的运动问题．1．安培力作用下导体的平衡问题模型中，常见的有：倾斜导轨、导体棒、电源和电阻等组成．这类题目的难点是题图具有立体性，各力的方向不易确定．因此解题时一定要先把立体图转化成平面图，通过受力分析建立各力的平衡关系，如图所示．2．判断安培力作用下通电导体运动的常用方法电流元法分割为电流元――→左手定则安培力方向―→整段导体所受合力方向―→运动方向特殊位置法在特殊位置―→安培力方向―→运动方向等效法环形电流小磁针条形磁铁通电螺线管多个环形电流结论法同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势转换研究对象法定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向【典题例析】(2020·浙江温岭质检)如图所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I，方向由a到b，重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．(1)求磁场对导体棒的安培力的大小；(2)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值和方向．[审题指导](1)磁场竖直向上时，安培力的方向如何？处于静止时，安培力的大小应满足什么关系？(2)安培力沿什么方向时，维持导体棒静止所需安培力最小？[解析] (1)导体棒受力如图所示根据共点力平衡条件可知，磁场对导体棒的安培力的大小F 安＝mg tan α.(2)要使磁感应强度最小，则要求安培力最小．根据受力情况可知，最小安培力F 安min＝mg sin α，方向平行于轨道斜向上所以最小磁感应强度B min ＝F 安min Il ＝mg sin αIl根据左手定则可判断出，此时的磁感应强度的方向为垂直轨道平面斜向上． [答案] (1)mg tan α (2)mg sin αIl垂直轨道平面斜向上【题组过关】考向1 安培力作用下导体的平衡问题1.(2020·温州调研)水平面上有电阻不计的U 形导轨NMPQ ，导轨的宽度为L ，M 和P 之间接入电动势为E 的电源(不计内阻)．现垂直于导轨搁一根质量为m ，电阻为R 的金属棒ab ，并加一个范围较大的匀强磁场，磁感应强度大小为B ，方向与水平面夹角为θ，指向右斜上方且与金属棒ab 垂直，如图所示．(1)当ab 棒静止时，受到的支持力和摩擦力各为多少？(2)若B 的大小和方向均能改变，则要使ab 棒所受支持力为零，B 的大小至少为多少？此时B 的方向如何？解析：(1)从b 向a 看，如图所示． 水平方向：F f ＝F 安sin θ① 竖直方向： F N ＋F 安cos θ＝mg ② 又F 安＝BIL ＝B E R L ③联立①②③得，F N ＝mg －BLE cos θR ，F f ＝BLE sin θR.(2)使ab 棒受支持力为零，且让磁感应强度最小，则受安培力竖直向上，则有F 安＝mg B min ＝mgREL，根据左手定则判定磁场方向水平向右． 答案：(1)mg －BLE cos θR BLE sin θR(2)mgREL方向水平向右 考向2 安培力作用下导体的运动问题2．一个可以自由运动的线圈L 1和一个固定的线圈L 2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L 1将( )A ．不动B ．顺时针转动C ．逆时针转动D ．在纸面内平动解析：选B.法一：电流元分析法把线圈L 1沿水平转动轴分成上下两部分，每一部分又可以看成无数段直线电流元，电流元处在L 2产生的磁场中，根据安培定则可知各电流元所在处的磁场方向向上，由左手定则可得，上半部分电流元所受安培力均指向纸外，下半部分电流元所受安培力均指向纸内，因此从左向右看线圈L 1将顺时针转动．法二：等效分析法把线圈L 1等效为小磁针，该小磁针刚好处于环形电流I 2的中心，小磁针的N 极应指向该点环形电流I 2的磁场方向，由安培定则知I 2产生的磁场方向在其中心处竖直向上，而L 1等效成小磁针后，转动前，N 极指向纸内，因此小磁针的N 极应由指向纸内转为向上，所以从左向右看，线圈L 1将顺时针转动．法三：结论法环形电流I 1、I 2之间不平行，由于两不平行的电流的相互作用，则两环必有相对转动，直到两环形电流同向平行为止，据此可得，从左向右看，线圈L 1将顺时针转动．1．求解安培力作用下导体棒平衡问题的基本思路2．判定通电导体在安培力作用下的运动或运动趋势的思路[随堂检测]1．(2019·4月浙江选考)在磁场中的同一位置放置一条直导线，导线的方向与磁场方向垂直，则下列描述导线受到的安培力F的大小与通过导线的电流I的关系图象正确的是()答案：A2．(2016·10月浙江选考)如图所示，把一根通电的硬直导线ab，用轻绳悬挂在通电螺线管正上方，直导线中的电流方向由a向b.闭合开关S瞬间，导线a端所受安培力的方向是()A．向上B．向下C．垂直纸面向外D．垂直纸面向里解析：选D.根据右手定则可知，开关闭合后，螺线管的N极在右侧．根据左手定则可知，a端受力垂直纸面向里，故D正确．3．(2016·4月浙江选考)法拉第电动机原理如图所示．条形磁铁竖直固定在圆形水银槽中心，N极向上．一根金属杆斜插在水银中，杆的上端与固定在水银槽圆心正上方的铰链相连．电源负极与金属杆上端相连，与电源正极连接的导线插入水银中．从上往下看，金属杆()A．向左摆动B．向右摆动C．顺时针转动D．逆时针转动答案：D4．(2018·4月浙江选考)处于磁场B中的矩形金属线框可绕轴OO′转动，当线框中通以电流I时，如图所示，此时线框左右两边受安培力F的方向正确的是()解析：选D.根据左手定则可知D正确．[课后达标]一、选择题1.指南针是我国古代的四大发明之一．当指南针静止时，其N极指向如图虚线(南北向)所示，若某一条件下该指南针静止时N极指向如图实线(N极北偏东向)所示．则以下判断正确的是()A．可能在指南针上面有一导线东西放置，通有东向西的电流B．可能在指南针上面有一导线东西放置，通有西向东的电流C．可能在指南针上面有一导线南北放置，通有北向南的电流D．可能在指南针上面有一导线南北放置，通有南向北的电流答案：C2．(2018·4月浙江选考)在城市建设施工中，经常需要确定地下金属管线的位置，如图所示．有一种探测方法是，首先给金属长直管线通上电流，再用可以测量磁场强弱、方向的仪器进行以下操作：①用测量仪在金属管线附近的水平地面上找到磁场最强的某点，记为a；②在a点附近的地面上，找到与a点磁感应强度相同的若干点，将这些点连成直线EF；③在地面上过a点垂直于EF的直线上，找到磁场方向与地面夹角为45°的b、c两点，测得b、c两点距离为L.由此可确定金属管线()A ．平行于EF ，深度为L 2B ．平行于EF ，深度为LC ．垂直于EF ，深度为L 2D ．垂直于EF ，深度为L答案：A3.当接通电源后，小磁针A 的指向如图所示，则( )A ．小磁针B 的N 极向纸外转B ．小磁针B 的N 极向纸里转C ．小磁针B 不转动D ．因电流未标出，所以无法判断小磁针B 如何转动答案：A4．(2020·浙江名校考前押宝)在如图所示的电路中，电池均相同，当开关S 分别置于a 、b 两处时，导线MM ′与NN ′之间的安培力的大小分别为F a 、F b ，可判断这两段导线( )A ．相互吸引，F a >F bB ．相互排斥，F a >F bC ．相互吸引，F a <F bD ．相互排斥，F a <F b解析：选D.开关S 分别置于a 、b 两处时，电源分别为一节干电池、两节干电池，而电路中灯泡电阻不变，则电路中电流I a ＜I b ，导线M ′M 与NN ′处的磁感应强度B a ＜B b ，应用安培力公式F ＝BIL 可知F a ＜F b ，又通过M ′M 与NN ′的电流方向相反，则这两段导线相互排斥．5．(2017·4月浙江选考)如图所示，两平行直导线cd 和ef 竖直放置，通以方向相反大小相等的电流，a 、b 两点位于两导线所在的平面内．则( )A ．b 点的磁感应强度为零B ．ef 导线在a 点产生的磁场方向垂直纸面向里C ．cd 导线受到的安培力方向向右D ．同时改变两导线的电流方向，cd 导线受到的安培力方向不变解析：选D.由右手螺旋定则可知，cd 导线和ef 导线在b 处产生的磁场方向都垂直纸面向外，所以由矢量合成知b处的磁感应强度垂直纸面向外，故A错误；由右手螺旋定则知ef导线在左侧产生的磁感应强度垂直纸面向外，故B错误；由同向电流吸引，反向电流排斥可以，cd导线受到的安培力始终向左，故C错误，D正确．6．(多选)如图甲所示为一阴极射线管，接通电源后，电子射线由阴极沿x轴方向射出，在荧光屏上会看到一条亮线，图乙是其示意图，要使荧光屏上的亮线向上(z轴正方向)偏转如图丙所示，在下列措施中可采用的是()A．加一磁场，磁场方向沿z轴负方向B．加一磁场，磁场方向沿y轴负方向C．加一电场，电场方向沿z轴负方向D．加一电场，电场方向沿y轴正方向答案：BC7.如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2且I1>I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直．磁感应强度可能为零的点是()A．a点B．b点C．c点D．d点解析：选C.根据安培定则可知I1和I2电流分别在a处产生的磁场方向为垂直ac连线向上和向下，由于I1>I2，且I1电流与a点的距离比I2电流与a点距离要小，故B1a>B2a，则a 处磁感应强度不可能为零，A错；两电流在b处产生的磁场方向均垂直ac连线向下，故B 错；I1和I2电流分别在c处产生的磁场方向为垂直ac连线向下和向上，且I1电流与c点的距离比I2电流与c点距离要大，故B1c与B2c有可能等大反向，C对；两电流在d处产生的磁场方向一定成某一夹角，且夹角一定不为180°，D错．8.(2020·金华调研)如图是自动跳闸的闸刀开关，闸刀处于垂直纸面向里的匀强磁场中，当CO间的闸刀刀片通过的直流电流超过额定值时，闸刀A端会向左弹开断开电路．以下说法正确的是( )A ．闸刀刀片中的电流方向为C 至OB ．闸刀刀片中的电流方向为O 至CC ．跳闸时闸刀所受安培力没有做功D ．增大匀强磁场的磁感应强度，可使自动跳闸的电流额定值增大解析：选B.MN 通电后，当CO 间的闸刀刀片通过的直流电流超过额定值时闸刀开关会自动跳开，可知安培力应该向左，由左手定则判断，电流方向为O →C ，故A 错误，B 正确．跳闸时闸刀受到安培力而运动断开，故跳闸时闸刀所受安培力做正功，故C 错误．跳闸的作用力是一定的，依据安培力F ＝BIL 可知，增大匀强磁场的磁感应强度，电流I 变小，故D 错误．9．如图所示，某同学用玻璃皿在中心放一个圆柱形电极接电源的负极，沿边缘放一个圆环形电极接电源的正极做“旋转的液体的实验”，若蹄形磁铁两极间正对部分的磁场视为匀强磁场，磁感应强度为B ＝0.1T ，玻璃皿的横截面的半径为a ＝0.05m ，电源的电动势为E ＝3V ，内阻r ＝0.1Ω，限流电阻R 0＝4.9Ω，玻璃皿中两电极间液体的等效电阻为R ＝0.9Ω，闭合开关后当液体旋转时电压表的示数恒为1.5V ，则( )A ．由上往下看，液体做顺时针旋转B ．液体所受的安培力大小为1.5×10－4NC ．闭合开关10s ，液体产生的热能是4.5JD ．闭合开关后，液体电热功率为0.081W解析：选D.由于中心放一个圆柱形电极接电源的负极，沿边缘放一个圆环形电极接电源的正极，在电源外部电流由正极流向负极，因此电流由边缘流向中心；器皿所在处的磁场竖直向上，由左手定则可知，导电液体受到的磁场力沿逆时针方向，因此液体沿逆时针方向旋转，故A 错误；电压表的示数为1.5V ，由闭合电路的欧姆定律得E ＝U ＋IR 0＋Ir ，所以电路中的电流值I ＝E －U R 0＋r ＝3－1.54.9＋0.1A ＝0.3A ，液体所受的安培力大小为F ＝BIL ＝BIa ＝0.1×0.3×0.05N ＝1.5×10－3N ，故B 错误；液体的等效电阻为R ＝0.9Ω，10s 内液体产生的热能Q ＝I 2Rt ＝0.32×0.9×10J ＝0.81J ，故C 错误；玻璃皿中两电极间液体的等效电阻为R ＝0.9Ω，则液体热功率为P热＝I2R＝0.32×0.9W＝0.081W，故D正确．10.(2020·绍兴高二期中)如图所示为电流天平，可用来测定磁感应强度．天平的右臂上挂有一匝数为N的矩形线圈，线圈下端在匀强磁场中，磁场方向垂直纸面向里．当线圈中通有电流I(方向如图)时，发现天平的右端低左端高，下列调节方案可以使天平水平平衡的是()A．仅减小电流大小B．仅增大线框的宽度lC．仅减轻左盘砝码的质量D．仅增加线圈的匝数解析：选A.天平左端高右端低，说明左端轻右端重，要使天平平衡，可以增加左盘砝码质量，也可以减小右盘砝码质量，选项C错误；根据左手定则判断可知线圈在磁场中受到竖直向下的安培力F＝NBIl，故也可以减小安培力，等效于减小右盘砝码质量，减小安培力可以采取减小电流大小，减小线框的宽度l或者减少线圈的匝数，选项A正确，B、D错误．11.(2020·温州联考选考科目)图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b和导轨两端e、f分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是()A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向右滑动解析：选B.若a接正极，b接负极，则电磁铁产生的磁场方向向上，若e接正极，f接负极，由左手定则可判断金属杆所受安培力方向向左，故向左滑动；若e接负极，f接正极，则L向右滑动，A错误，B正确．若a接负极，b接正极，则电磁铁产生的磁场方向向下，若e接正极，f接负极，则L向右滑动；若e接负极，f接正极，则L向左滑动，C、D错误．12.(2018·11月浙江选考)磁流体发电的原理如图所示，将一束速度为v的等离子体垂直于磁场方向喷入磁感应强度为B的匀强磁场中，在相距为d，宽为a、长为b的两平行金属板间便产生电压．如果把上、下板和电阻R连接，上、下板就是一个直流电源的两极，若稳定时等离子体在两板间均匀分布，电阻率为ρ，忽略边缘效应，下列判断正确的是()A ．上板为正极，电流I ＝Bd v ab Rab ＋ρdB ．上板为负极，电流I ＝B v ad 2Rad ＋ρbC ．下板为正极，电流I ＝Bd v ab Rab ＋ρdD ．下板为负极，电流I ＝B v ad 2Rad ＋ρb解析：选C.根据左手定则可知，带正电的粒子在磁场中受到的洛伦兹力向下，故下板为正极，两板间的电势差为U ，则稳定时q U d ＝q v B ，得U ＝Bd v ，电流I ＝U R ＋ρd ab＝Bd v ab Rab ＋ρd ，选项C 正确．13.如图所示，某学习兴趣小组制作了一简易电动机，此装置中的铜线框能在竖直平面内在磁场作用下从静止开始以虚线OO ′为中心轴转动起来，那么( )A ．若磁铁上方为N 极，从上往下看，铜线框将顺时针旋转B ．若磁铁上方为S 极，从上往下看，铜线框将顺时针旋转C ．不管磁铁上方为N 级还是S 极，从上往下看，铜线框都将逆时针旋转D ．线圈加速转动过程电池的化学能全部转化为线圈的动能答案：A二、非选择题14.如图所示，MN 是一根长为l ＝10cm ，质量m ＝50g 的金属棒，用两根长度也为l 的细软导线将导体棒MN 水平吊起，使导体棒处在B ＝13T 的竖直向上的匀强磁场中，未通电流时，细导线在竖直方向，通入恒定电流后，金属棒向外偏转的最大偏角θ＝37°，求金属棒中恒定电流的大小．解析：金属棒向外偏转的过程中，受重力mg 、导线拉力F T 、安培力F共三个力的作用，其中导线的拉力不做功，由动能定理得：W F ＋W G ＝0其中W F ＝Fl sin θ＝BIl 2sin θ，W G ＝－mgl (1－cos θ)金属棒中的电流为I ＝mg （1－cos37°）Bl sin37°。
