485总线及无线集抄系统
- 格式:doc
- 大小:100.00 KB
- 文档页数:13
485抄表原理(二)485抄表原理什么是485抄表?485抄表是一种通信协议,用于实现远程抄表功能。
它可以应用于电力、水务、燃气等行业,用于读取和管理各种仪表的数据。
下面,我们将逐步介绍485抄表的原理。
485通信基础串行通信在了解485抄表原理之前,我们先来了解一下串行通信。
串行通信是指将数据一位一位地按照顺序传输的通信方式。
其中,有一个数据线用于发送数据,另一个数据线用于接收数据。
485通信协议485通信协议是一种串行通信协议,它规定了数据在传输过程中的格式和规则。
具体来说,485通信协议规定了数据的起始位、数据位、停止位和校验位等信息。
485抄表原理485通信方式485抄表采用了多点通信方式,也就是说,在一个系统中可以同时有多个仪表与主站进行通信。
每个仪表都有一个唯一的地址,通过地址识别不同的仪表。
仪表和主站的通信过程当主站需要读取仪表的数据时,它首先通过485通信协议向仪表发送一个读取命令。
仪表收到命令后,将自己的数据按照485通信协议的格式发送给主站。
主站收到数据后,通过解析协议格式,获取仪表的数据。
数据的可靠性为了确保数据的可靠性,485抄表引入了冗余校验机制。
在数据传输过程中,发送方会计算数据的校验值,并将校验值附加在数据的末尾。
接收方在接收数据后也会计算校验值,并与接收到的校验值进行比对,从而验证数据的准确性。
抄表系统的架构485抄表系统通常由仪表、采集器和主站组成。
仪表负责采集数据,采集器负责与仪表进行通信,并将数据传输给主站。
主站负责管理和解析数据,并进行相应的处理。
总结通过以上介绍,我们对485抄表的原理有了一定的了解。
485抄表通过多点通信方式,采用串行通信和485通信协议,实现了远程抄表的功能。
同时,为了保证数据的可靠性,引入了冗余校验机制。
485抄表系统由仪表、采集器和主站组成,协同工作,实现数据的读取和管理。
希望本文对大家理解485抄表原理有所帮助!。

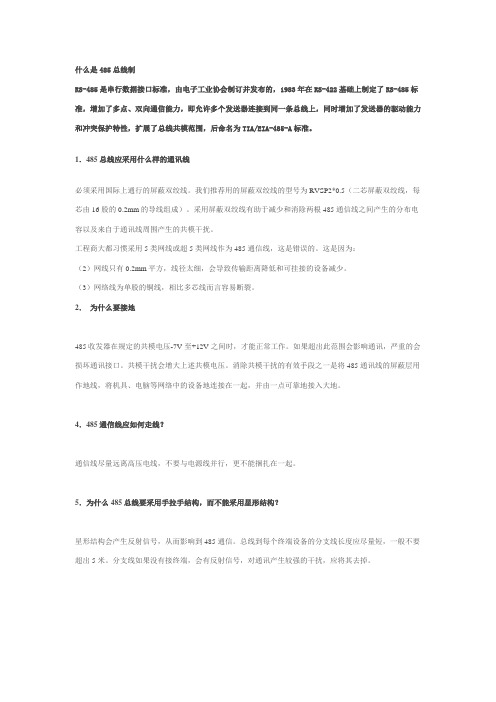

什么是485总线制RS-485是串行数据接口标准,由电子工业协会制订并发布的,1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。
1.485总线应采用什么样的通讯线必须采用国际上通行的屏蔽双绞线。
我们推荐用的屏蔽双绞线的型号为RVSP2*0.5(二芯屏蔽双绞线,每芯由16股的0.2mm的导线组成)。
采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。
工程商大都习惯采用5类网线或超5类网线作为485通信线,这是错误的。
这是因为:(2)网线只有0.2mm平方,线径太细,会导致传输距离降低和可挂接的设备减少。
(3)网络线为单股的铜线,相比多芯线而言容易断裂。
2.为什么要接地485收发器在规定的共模电压-7V至+12V之间时,才能正常工作。
如果超出此范围会影响通讯,严重的会损坏通讯接口。
共模干扰会增大上述共模电压。
消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线,将机具、电脑等网络中的设备地连接在一起,并由一点可靠地接入大地。
4.485通信线应如何走线?通信线尽量远离高压电线,不要与电源线并行,更不能捆扎在一起。
5.为什么485总线要采用手拉手结构,而不能采用星形结构?星形结构会产生反射信号,从而影响到485通信。
总线到每个终端设备的分支线长度应尽量短,一般不要超出5米。
分支线如果没有接终端,会有反射信号,对通讯产生较强的干扰,应将其去掉。
.485总线上设备到设备之间可以有接点吗?在同一个网络系统中,使用同一种电缆,尽量减少线路中的接点。
接点处确保焊接良好,包扎紧密,避免松动和氧化。
保证一条单一的、连续的信号通道作为总线。
7.什么叫共模干扰和差模干扰?如何消除通讯线上的干扰?485通信线由两根双绞的线组成,它是通过两根通信线之间的电压差的方式来传递信号,因此称之为差分电压传输。
1、集抄系统方案简介集抄系统构成:主站、集中器、采集终端、表计、传输通道、系统软件等。
目前我国根据抄表通道的不同,集抄系统有以下3种类型:无线集抄系统、载波集抄系统、485集抄系统。
1.1 无线、载波集抄系统载波集抄系统中电力线载波虽然无需增加初始成本,但由于高衰减、低阻抗、谐波干扰、一次抄表成功率低。
载波集抄系统中集中器到电表,现场连接关系简洁,易于管理维护;需对原有表计本身需要更换,成本相对较高。
一次通信成功率达不到100%,需要多次重复采集才能获取全部数据。
无线集抄系统中无线自组网是一种低功耗、低成本、传输速高、高可靠性的双向无线通信技术。
同时由于不会出现相互干扰,并且一次抄表成功率达到99.5%。
两个系统均适用于用户表计分散安装、用电类型对采集间隔及时效性要求不高的环境。
适用于城市小区、城乡结合部、农村地区。
1.2 485集抄系统:适用于用户表计相对集中安装、用电类型对采集时效性要求不高的环境。
适用于城市、城乡结合部、农村地区。
特别适合客户原有表计具有RS485接口、不愿更换表计而又想上集抄系统的地区。
该采集装置和计量装置分离,之间的RS485接口形式规范统一,易于分专业管理和施工,对计量装置本身无特殊要求。
适应于已经有RS-485接口的电表,不需要对表计进行更换,但要求表箱集中布置。
与全载波(或全无线)形式相比,数据完整性和同时性能够保证,有利于线损分析,但相对工程维护量增大。
1.3 方案比较选择根据锡矿的供电系统的实际情况,1个110KV变电站,2个35KV变电站,8个开关柜,7个移动变,13个箱变。
在这3个变电站中的电表集中,易实现布线,且原有表计具有RS485接口,不用更换电表,减少成本,因此变电站比较适合应用485集抄系统。
无线集抄系统实时性强,由于采用无线网络,无需现场布线,建设成本低,集抄范围广,数据传输速率高,通信费用低,采用包月计费方式,运营成本低。
而载波系统抗干扰能力差,一次抄表成功率低。
rs485集线器原理RS485集线器原理一、引言RS485集线器是一种常用的数据通信设备,用于将RS485总线上的多个设备连接在一起,实现数据的传输和集中管理。
本文将从RS485集线器的工作原理、特点和应用等方面进行介绍。
二、RS485总线简介RS485总线是一种多点通信总线,可以实现多个设备在同一总线上进行通信。
它采用差分传输方式,使用两根数据线分别传输正负信号,具有抗干扰能力强、传输距离远等优点,因此广泛应用于工业自动化领域。
三、RS485集线器的工作原理RS485集线器主要通过信号的放大和重构来实现数据的传输和分配。
其工作原理如下:1. 信号放大:RS485集线器通过内部的驱动电路将接收到的信号进行放大,以确保信号能够有效地传输到下一个设备。
2. 信号重构:RS485集线器会对接收到的信号进行重新构造,保证信号的质量和稳定性,从而提高数据传输的可靠性。
3. 数据分配:RS485集线器可以将主控设备发送的数据分配给总线上的每个设备,也可以将总线上各个设备发送的数据集中传输给主控设备。
四、RS485集线器的特点1. 多设备连接:RS485集线器可以连接多个RS485设备,实现多点通信,方便进行数据的传输和管理。
2. 长距离传输:RS485集线器采用差分传输方式,具有抗干扰能力强、传输距离远的特点,适用于工业环境中长距离的数据传输。
3. 高速传输:RS485集线器支持高速数据传输,能够满足大部分工业自动化系统对数据传输速度的要求。
4. 灵活可扩展:RS485集线器可以根据实际需求进行灵活的扩展和配置,方便进行系统的升级和维护。
五、RS485集线器的应用RS485集线器广泛应用于工业自动化领域,常见的应用场景包括以下几个方面:1. 工业控制:RS485集线器可以连接多个工业控制设备,实现数据的传输和集中管理,方便进行系统的监控和控制。
2. 仪器仪表:RS485集线器可以连接多个仪器仪表,实现数据的采集和传输,方便进行数据的分析和处理。
浅谈三种电能表的抄读方式及其检定情况作者:陈宁张慧贤来源:《电子世界》2012年第14期【摘要】根据电力企业运营和智能化电网建设的需要,介绍三种不同的电能表数据抄读方式,对RS485通信抄表方式、载波抄表方式和无线抄表方式进行探讨,对其优缺点进行分析,指出远程抄表技术的实时性、高效性、准确性,是电力营销和计量管理未来的发展方向。
通过对三种侧重于不同通信方式的单相电子式电能表的检定情况进行分析,增加电能表的技术知识,以实现远程抄表数据的实时准确性。
【关键词】RS485接口电能表;无线电子表;载波电子表1.引言随着电力工业的发展和电力商业化运行的需要,传统的手工抄表,费时,费力,准确性和及时性得不到可靠的保障。
数据的准确度和及时性,直接影响营销及相关部门进行更深层次的分析,电力企业对电能表数据的自动抄读和计量管理信息系统的应用日益重视。
电能表数据自动抄读的及时性和正确性直接影响到电力企业的工作成本和计费效率,因此随着科技的不断发展,越来越多的电能表数据抄读技术被开发并投入使用。
要配合的相应自动抄读技术的使用,首先就需要电能表数据传输技术方面的相应发展。
为配合多元化抄读技术的试验和实施,计量部在2009年检定的单相电子式电能表就有RS-485接口单相电子式电能表、单相载波电子式电能表和单相无线电子式电能表。
2.三种单相电子式电能表的抄表方式电能表的抄读技术大致可以分为本地抄表技术和远程抄表技术两大类,这两种抄表方式并不完全分立,在一个电力管理系统中是可以同时存在。
就计量部2009年检验的三种单相电子式电能表而言,基本上都可以实现本地抄表和远程抄表,在实际工作中这两种方式各有侧重,互为补充。
2.1 RS485接口单相电子式电能表抄表方式广州地区从2006年开始安装RS485接口单相电子式电能表,至2009年底已完成了将近九十万只电能表的检定和配送工作,数十万只电能表已经在现场投入运行,是广州地区应用最为广泛的单相电子式电能表,下文将从本地抄表和远程抄表两个方面进行分析。
485 总线方案引言485总线是一种常用的串行通信总线方案,适用于工业自动化、楼宇自控、集中计量、环境监测等领域。
本文将介绍485总线的基本原理、特点及其应用。
一、485总线的基本原理485总线是一种差分传输的串行通信总线,它可以同时实现多个设备之间的双向通信。
485总线采用了差分传输的方式,利用两根信号线(A线和B线)分别传输正负的电信号,以此来实现数据的传输。
485总线的传输方式为半双工,即同一时间只能有一个设备发送数据,其他设备处于接收状态。
通过差分传输的方式,485总线具有较好的抗干扰能力,能够在恶劣的工作环境中保持稳定的通信。
二、485总线的特点1.长距离传输:485总线可以实现长达1200米的距离传输,适用于分布式设备的远距离通信。
2.多设备通信:485总线可以支持多个设备之间的通信,最多可以连接128个设备。
3.抗干扰能力强:485总线采用差分传输方式,具有较好的抗干扰能力,适用于电磁环境复杂的工业场景。
4.通信速率调节:485总线支持多种通信速率,可以根据实际需求进行调节。
5.简单易用:485总线的设备连接简单,只需将各个设备通过终端电阻连接即可。
三、485总线的应用1. 工业自动化485总线广泛应用于工业自动化领域,可以用于连接PLC、变频器、传感器等设备,实现设备之间的数据传输和控制。
2. 楼宇自控485总线可用于楼宇自控系统,通过连接空调、照明、安防等设备,实现对楼宇内各种设备的集中管理和控制,提高能源利用效率。
3. 集中计量在数据采集和集中计量领域,485总线可以连接多个电表、水表、气表等仪表,实时采集各种用量数据,并进行集中管理和统计。
4. 环境监测485总线可用于环境监测系统中,通过连接温湿度传感器、气体传感器等设备,实时监测环境参数,并进行数据采集和分析。
四、485总线的优势和劣势1. 优势•长距离传输能力强,适用于分布式设备通信。
•抗干扰能力较好,适用于工业环境。
485无线传输方案在当今信息化时代,无线传输技术已经成为各行各业不可或缺的一部分。
485无线传输方案作为一种新型的通信技术,具有传输速度快、覆盖范围广、安全性高等优势,被广泛应用于工业自动化、智能家居、智慧城市等领域。
本文将介绍485无线传输方案的基本原理、应用场景以及发展趋势。
一、基本原理。
485无线传输方案是基于485总线通信协议的无线传输技术,通过无线信号传输数据,实现设备之间的通信。
它采用了一种新型的调制解调技术,能够有效克服传统无线通信中存在的抗干扰能力差、传输距离短等问题。
同时,485无线传输方案还采用了多重安全加密技术,确保数据传输的安全可靠。
二、应用场景。
1. 工业自动化领域,485无线传输方案可应用于工业控制系统、智能仓储系统、环境监测系统等,实现设备之间的数据传输和控制,提高生产效率和安全性。
2. 智能家居领域,通过485无线传输方案,可以实现家庭各种智能设备之间的互联互通,如智能门锁、智能家电、智能安防系统等,提升家居生活的便利性和舒适度。
3. 智慧城市领域,485无线传输方案可应用于城市的智能交通系统、智能停车系统、智能路灯系统等,实现城市各种设施的智能化管理和运营。
三、发展趋势。
随着物联网、5G等新技术的不断发展,485无线传输方案也将迎来更广阔的发展空间。
未来,它将更加智能化、高效化,能够适应更复杂的环境和更高的数据传输需求。
同时,随着人工智能、大数据等技术的融合,485无线传输方案还将更加智能化,能够实现设备之间的自主学习和智能决策。
综上所述,485无线传输方案作为一种新型的通信技术,具有广阔的应用前景和发展空间。
它将在工业自动化、智能家居、智慧城市等领域发挥重要作用,推动各行业的智能化发展。
相信随着技术的不断进步和创新,485无线传输方案将会迎来更加美好的未来。
485总线原理485总线是一种串行通信总线标准,常用于工业控制领域。
它具有传输距离远、抗干扰能力强、接线简单等特点,因此在工业自动化控制系统中得到广泛应用。
本文将介绍485总线的原理及其在工业控制系统中的应用。
485总线采用差分信号传输,即使用两条信号线进行数据传输,一条线传输高电平信号,另一条线传输低电平信号。
这种传输方式可以有效抵抗外界干扰,使得485总线在工业环境中具有良好的抗干扰能力。
此外,485总线支持多机共享,即多个设备可以通过同一条总线进行通信,这为工业控制系统的构建提供了便利。
在485总线中,通信设备分为主站和从站两种类型。
主站负责发送指令和控制信息,而从站负责接收指令并执行相应的操作。
主站和从站之间的通信是通过485总线进行的,主站发送的数据经过总线传输到从站,从站接收后进行相应的处理。
这种分布式的通信方式使得工业控制系统更加灵活和可靠。
485总线的工作原理是通过发送方发送数据,接收方接收数据,并进行相应的处理。
在发送数据时,发送方将要发送的数据转换成电信号,通过485总线发送出去;在接收数据时,接收方接收到电信号后将其转换成可识别的数据,并进行相应的处理。
整个过程中,需要保证发送方和接收方的通信协议一致,以确保数据的正确传输和处理。
在工业控制系统中,485总线被广泛应用于各种设备之间的通信,如传感器、执行器、PLC等。
通过485总线,这些设备可以实现相互之间的数据交换和控制指令传输,从而实现整个系统的协调工作。
同时,485总线还可以实现远程监控和控制,使得工业控制系统更加智能化和便捷化。
总的来说,485总线作为一种串行通信总线标准,在工业控制系统中发挥着重要作用。
它具有传输距离远、抗干扰能力强、接线简单等特点,适用于工业环境中的数据通信和控制。
通过对485总线的深入了解和应用,可以使工业控制系统更加稳定、可靠和高效。
485总线原理
485总线是一种串行通信协议,主要用于在计算机系统、工业自动化和控制系统等领域进行数据通信。
其工作原理包括以下两个方面:
1. 物理层:485总线使用差分收发器来处理电信号。
发送方将逻辑高电平表示为正电压,逻辑低电平表示为负电压。
接收方通过测量两个电压之间的差异来确定传输的电平。
这种差分传输方式可以提高信号的抗干扰能力和传输距离。
2. 帧结构:485总线使用帧结构来传输数据,每帧包含数据和校验码。
发送方将数据按照特定的格式组装成帧,并通过485总线发送出去。
接收方按
照相同的格式解析收到的帧,提取出有用的数据。
为了确保数据的正确传输,485总线还提供了错误检测和恢复机制。
此外,485总线采用半双工工作方式,支持多点数据通信,网络拓扑一般采用终端匹配的总线型结构,即采用一条总线将各个节点串接起来,不支持环形或星型网络。
它还具有抑制共模干扰的能力和高的灵敏度,能检测低至200mv的电压,使传输信号能在千米以外得到恢复。
以上是485总线的工作原理,如需了解更多信息,建议咨询专业人士。
1、集抄系统方案简介
集抄系统构成:主站、集中器、采集终端、表计、传输通道、系统软件等。
目前我国根据抄表通道的不同,集抄系统有以下3种类型:无线集抄系统、载波集抄系统、485集抄系统。
1.1 无线、载波集抄系统
载波集抄系统中电力线载波虽然无需增加初始成本,但由于高衰减、低阻抗、谐波干扰、一次抄表成功率低。
载波集抄系统中集中器到电表,现场连接关系简洁,易于管理维护;需对原有表计本身需要更换,成本相对较高。
一次通信成功率达不到100%,需要多次重复采集才能获取全部数据。
无线集抄系统中无线自组网是一种低功耗、低成本、传输速高、高可靠性的双向无线通信技术。
同时由于不会出现相互干扰,并且一次抄表成功率达到99.5%。
两个系统均适用于用户表计分散安装、用电类型对采集间隔及时效性要求不高的环境。
适用于城市小区、城乡结合部、农村地区。
1.2 485集抄系统:
适用于用户表计相对集中安装、用电类型对采集时效性要求不高的环境。
适用于城市、城乡结合部、农村地区。
特别适合客户原有表计具有RS485接口、不愿更换表计而又想上集抄系统的地区。
该采集装置和计量装置分离,之间的RS485接口形式规范统一,易于分专业管理和施工,对计量
装置本身无特殊要求。
适应于已经有RS-485接口的电表,不需要对表计进行更换,但要求表箱集中布置。
与全载波(或全无线)形式相比,数据完整性和同时性能够保证,有利于线损分析,但相对工程维护量增大。
1.3 方案比较选择
根据锡矿的供电系统的实际情况,1个110KV变电站,2个35KV变电站,8个开关柜,7个移动变,13个箱变。
在这3个变电站中的电表集中,易实现布线,且原有表计具有RS485接口,不用更换电表,减少成本,因此变电站比较适合应用485集抄系统。
无线集抄系统实时性强,由于采用无线网络,无需现场布线,建设成本低,集抄范围广,数据传输速率高,通信费用低,采用包月计费方式,运营成本低。
而载波系统抗干扰能力差,一次抄表成功率低。
所以在经常移动且分散的供电设备上,如开关柜、移动变、箱变等,将采用无线集抄系统。
2、485总线方式组建的远程抄表系统
经上简述,3个变电站集抄系统将采用485总线方式组建的远程抄表系统。
2.1 系统组成
系统组成:表计、采集器、集中器、主站、数据传输通道。
2.2
485总线方式组建的远程抄表系统结构图
2.3 系统硬件
2.3.1 表计
选用DTSD79型电表,该表实现了分时计量、设定自动转存数据、手持抄表器或PC机编程及抄表、LCD显示等功能。
可进行4 种费率、10个时段、4个时区及12个公共假日等参数的设置,并具有远动脉冲输出功能。
主要技术参数
准确度等级:有功:0.5级,1级。
无功:2.0级。
额定频率50Hz。
2.3.2、采集器
用DH6200-JZ4采集器,用于采集多个用户电能表的电能量数据及相关用电信息,经存储处理后通过信道将数据上传到集中器,并能给用户电能表下发集中器命令。
2.3.3、集中器
负责管理该范围的采集装置(采集器),并完成特定的抄收、采集任务;同时能与监控主机或手持设备进行数据交换的装置。
2.3.4、中继器
中继器是网络物理层上面的连接设备。
适用于完全相同的两类网络的互连,主要功能是通过对数据信号的重新发送或者转发,来扩大网络传输的距离。
在本项目中,由于采集器与集中器之间距离较远,485通讯信号传输弱,所以在采集器与集中器之间使用中继器,从而是信号有效的传输。
2.3.5 串口通讯服务器
是为RS485串口到TCP/IP网络之间完成数据转换的通讯接口转换器。
提供RS485终端串口与TCP/IP网络的数据双向透明传输,提供串口转网络功能,RS485串口转网络的解决方案。
可以让串口设备立即联接网络。
从而将数据传输到主站。
2.3.6 主站
主站将串口通讯服务器传输过来的数据进行处理、加
工、统计等操作,负责管理该范围内的集中器、具有选择集中器并与集中器进行信息交换、提供数据查询、生产报表等功能。
2.3.7 抄表通道:RS485总线抄表通道
RS485 总线是一种多点差分数据传输的电气规范,允许在简单的一对双绞线上进行多点双向通信,它具有噪声抑制能力强、数据传输速率高、传输可靠性高、传输距离远等特点。
RS485抄表通道的优缺点:使用RS485抄表通道,由于表计侧不用另外安装具备远程抄表功能的通讯模块(载波模块或RF、ZigBee模块)从而减少了表计及整个集抄系统的成本;缺点是:需要现场布线,且RS485线路现场易被人为破坏,从而影响集抄系统的抄读效果。
该系统虽需全程布线,但由于110KV、35KV两个变电站的实际情况,表计比较集中,而且表计、采集器、集中器、主站之间的距离较近,通讯线均走地下通道,所以该缺点在本项目应用中可以忽略。
3、GPRS/CDMA 无线抄表组建的远程抄表系统
对于锡矿除两个变电站以外分散且不定期移动的表计采用GPRS/CDMA 无线集抄系统。
(锡矿整个供电系统有13个箱变,7个移动变,8个开关柜) 3.1 系统组成
系统组成:表计、无线采集器、主站、抄表通道 3.2 结构图
GPRS/CDMA 无线抄表组建的远程抄表系统结构图
3.3 系统硬件
3.3.1 表计
具体型号及实现的功能同上DTSD79型电表。
3.3.2 无线采集器
GPRS网络的采集器是DH6200-GPRS,CDMA网络的采集器是DH6200-CDMA,根据锡矿GPRS、CDMA信号强弱的实际情况而选择。
无线采集器使用移动通信公司统一的STK卡。
无线采集器通过485总线连接智能电表实现集中抄表,然后经GPRS/CDMA网络与抄表系统软件双向交互。
实现现场电能计量、数据采集、实时监测、数据通信等功能的远程终端设备。
3.3.3 主站
将通过GPRS/CDMA网络传输过来的数据进行加工、运算、统计、分析等处理,负责管理该范围内的无线采集器并与无线采集器进行信息交换、提供数据查询、生产报表等功能。
同时主站对各电表数据采集点进行登记,保存相关资料以便识别和维护处理。
3.3.4 传输通道
本系统下行通信使用485总线连接通信,上行通信使用
GPRS/CDMA无线网络通信,变电站所用的485总线集抄系统与分散点所用的GPRS/CDMA无线集抄系统基本原理相同,区别在于GPRS/CDMA无线集抄系统的上行通讯用的GPRS/CDMA无线网络进行数据传输交换。
无线采集器采集的数据经GSM网络空中接口功能模块同时对数据进行解码处理,转换成在公网数据传送的格式,通过中国移动的GPRS/CDMA无线数据网络进行传输,最终传送到主站固定IP地址。
3.4 GPRS/CDMA的特点:
(1)高速数据传输:10倍于GSM速度,可稳定地传送大容量的高质量音频与视频文件。
(2)永远在线:一旦建立连接,设备即可一直保持与网络的连接,无需为每次数据的访问建立呼叫连接。
(3)仅按数据流量计费:根据您传输的数据量(如:网上下载信息时)来计费,而不是按上网时间计费也就是说,只要不进行数据传输,哪怕您一直“在线”,也无需付费。
总之,它真正体现了少用少付费的原则。
(4)建设成本低:由于采用GPRS的无线公网平台,只需安装好设备就可以,不需要为远程抄表进行专门的布线,前期投资少、见效快,后期升级、维护成本低。
(5)集抄范围广:GPRS覆盖范围广,在无线网络的覆盖范围内,都可以完成对集抄的控制和管理。
而且扩容无限
制,接入地点无限制。
(6)系统的传输容量大:主站要和每一个电表数据采集点保持实时连接。
由于电表数据采集点众多,系统要求能满足突发性数据传输的要求,而GPRS技术能很好的满足传输突发性数据的需要。
4、系统软件
系统软件由厂家指导安装调试
5、电表具体位置
110KV变电站4(已有)+22共26块电表;1#35KV 变电站4(已有)+34共38电表;2#35KV变电站12(已有)+28共40电表。
经统计变电站共有104块电表。
8个开关柜,每个含2块电表共16块;7个移动变每个含2块表共14;13个箱变电表待统计。
6、成本分析
约
485的采集器是DH6200-JZ4 700元/个3个GPRS的采集器是DH6200-GPRS 700 元/个28个CDMA的采集器是DH6200-CDMA 900元/个28个市场价上浮50%
三相多功能的DTSD79-W1 620元/块84块
系统软件50000(3个点)
485通讯线一卷100米,320/卷
现场调试费20000
附件1:1#35KV变电站盘柜
附件2:110KV变电站盘柜
附件3:2#35KV变电站盘柜。
