51线性扫描循环伏安法——铁氰化钾溶液的氧化还原曲线

循环伏安法测定铁氰化钾王燕燕 40507224一、实验目的1、学习固体电极的处理方法2、掌握循环伏安仪的使用技术3、了解扫描速率和浓度对循环伏安图的影响二、实验原理铁氰化钾离子[Fe（CN）6]3-—亚铁氰化钾离子[Fe（CN）6]4-氧化还原电对的标准电极电位为[Fe（CN）6]3- + e-= [Fe（CN）6]4-φθ= 0.36 V(vs.NHE) 电极电位与电极表面活度的Nernst方程式为φ=φθ+ RT/Fln(C Ox/C Red)在一定扫描速率下，从起始电位（-0.2 V）正向扫描到转折电位（+0.8 V）期间，溶液中[Fe（CN）6]4-被氧化生成[Fe（CN）6]3-，产生氧化电流；当负向扫描从转折电位（+0.8 V）变到原起始电位（-0.2 V）期间，在指示电极表面生成的[Fe（CN）6]3-被还原生成[Fe（CN）6]4-，产生还原电流。

为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。

在1 M NaCl 溶液中[Fe（CN）6]的扩散系数为0.63×10-5 cm.s-1；电子转移速率大，为可逆体系（1 M NaCl溶液中，25℃时，标准反应速率常数为5.2×10-2 cm·s-1）。

溶液中的溶解氧具有电活性，用通入惰性气体除去。

三、仪器和药品LK98B型循环伏安仪，X-Y记录仪，银电极，铂丝电极，饱和甘汞电极，电解池，移液管等。

0.10 Mol*L-1 K3[Fe(CN)6], 1.00 Mol*L-1 NaCl四、实验步骤（1）指示电极的预处理铂电极用Al2O3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水清洗。

（2）支持电解质的循环伏安图在电解池中放入30 mL 1,0 mol·L-1 NaCl溶液，插入电极，以新处理的铂电极为指示电极，铂丝电极为辅助电极，饱和甘汞电极为参比电极，进行循环伏安仪设定，扫描速率为50 mV/s;起始电位为-0.2 V；终止电位为+0.8 V。

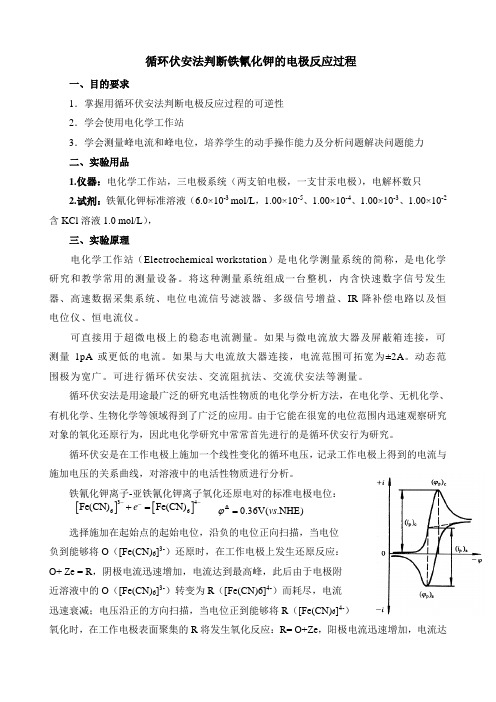

循环伏安法判断铁氰化钾的电极反应过程一、目的要求1．掌握用循环伏安法判断电极反应过程的可逆性2．学会使用电化学工作站3．学会测量峰电流和峰电位，培养学生的动手操作能力及分析问题解决问题能力二、实验用品1.仪器：电化学工作站，三电极系统（两支铂电极，一支甘汞电极），电解杯数只2.试剂：铁氰化钾标准溶液（6.0×10-3 mol/L ，1.00×10-5、1.00×10-4、1.00×10-3、1.00×10-2含KCl 溶液1.0 mol/L ），三、实验原理电化学工作站（Electrochemical workstation ）是电化学测量系统的简称，是电化学研究和教学常用的测量设备。

将这种测量系统组成一台整机，内含快速数字信号发生器、高速数据采集系统、电位电流信号滤波器、多级信号增益、IR 降补偿电路以及恒电位仪、恒电流仪。

可直接用于超微电极上的稳态电流测量。

如果与微电流放大器及屏蔽箱连接，可测量1pA 或更低的电流。

如果与大电流放大器连接，电流范围可拓宽为±2A 。

动态范围极为宽广。

可进行循环伏安法、交流阻抗法、交流伏安法等测量。

循环伏安法是用途最广泛的研究电活性物质的电化学分析方法，在电化学、无机化学、有机化学、生物化学等领域得到了广泛的应用。

由于它能在很宽的电位范围内迅速观察研究对象的氧化还原行为，因此电化学研究中常常首先进行的是循环伏安行为研究。

循环伏安是在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。

铁氰化钾离子-亚铁氰化钾离子氧化还原电对的标准电极电位：选择施加在起始点的起始电位，沿负的电位正向扫描，当电位负到能够将O （[Fe(CN)6]3-）还原时，在工作电极上发生还原反应：O+ Ze = R ，阴极电流迅速增加，电流达到最高峰，此后由于电极附近溶液中的O （[Fe(CN)6]3-）转变为R （[Fe(CN)6]4-）而耗尽，电流迅速衰减；电压沿正的方向扫描，当电位正到能够将R （[Fe(CN)6]4-）氧化时，在工作电极表面聚集的R 将发生氧化反应：R= O+Ze ，阳极电流迅速增加，电流达[][]3466Fe(CN)Fe(CN)e ---+=00.36V(.NHE)vs ϕ=到最高峰，此后由于电极附近溶液中的R转变为O（[Fe(CN)6]3-）而耗尽，电流迅速衰减；当电压达到的起始电位时便完成了一个循环。

实验四循环伏安法研究铁氰化钾的电极反应过程一、实验目的（1）学习电化学工作站的使用及固体电极表面的处理方法（2）掌握用循环伏安法判断电极过程的可逆性二、实验原理循环伏安法（CV法）是以等腰三角形的脉冲电压加在工作电极上，在电极上施加线形扫描电压，从设定的起始电压开始扫描，到达设定的终止电压后，再反向回扫至设定的起始电压。

如果前半部分电压由高向低扫描，电活性物质在电极上还原（Ox + n e Red），产生还原波；则后半部分电压由低向高扫描时，还原产物又会在电极上氧化（Red -n e Ox），产生氧化波。

得到的电流~电压曲线（i ~ E曲线）称为循环伏安图（CV图）。

一次三角波扫描，完成一个还原和氧化过程的循环。

Fe(CN)63- + e Fe(CN)64-铁氰化钾（K3Fe(CN)6）的峰电流（i p）与电极表面活度的关系式为：式中，n、c和v分别为电活性物质的电子转移数、浓度和扫描速率。

i p与v1/2、c成正比。

对于可逆体系，氧化峰电流（i pa）与还原峰电流（i pc）之比i pa / i pc≈ 1，氧化峰电位（E pa）与还原峰电位（E pc）之差∆E p = E pa- E pc≈ 0.059/n，条件电位Eө' = (E pa + E pc)/2。

如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差，∆E p > 0.059/n，i pa / i pc < 1。

甚至只有一个氧化或还原峰，电极过程即为不可逆。

由此可判断电极反应过程的可逆性。

三、仪器和试剂（1）仪器：CHI620E电化学工作站、三电极系统（玻碳电极、铂丝电极、参比电极）（2）试剂：1.0 × 10-2 mol·L-1 K3Fe(CN)6溶液、1.0 mol·L-1 KNO3溶液四、实验步骤1. 玻碳电极的处理用Al2O3粉将电极表面抛光，用去离子水清洗，超声。

实验五循环伏安法测定铁氰化钾的电极反应过程一、目的要求1.学习循环伏安法测定电极反应参数的基本原理及方法2.了解电化学工作站及其使用二、试验原理循环伏安法(CV)是最重要的电分析化学研究方法之一。

在电化学、无机化学、有机化学、生物化学等研究领域得到了广泛应用。

由于其设备价廉、操作简便、图谱解析直观，因而一般是电分析化学的首选方法。

CV方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。

这种方法也常称为三角波线性电位扫描方法。

图1中表明了施加电压的变化方式：起扫电位为+0.8V，反向/起扫电位为-0.2V，终点又回扫到+0.8V，扫描速度可从斜率反映出来，其值为50mV/s。

虚线表示的是第二次循环。

一台现代伏安仪具有多种功能，可方便地进行一次或多次循环，任意变换扫描电压范围和扫描速度。

当工作电极被施加的扫描电压激发时，其上将产生响应电流。

以该电流（纵坐标）对电位（横坐标）作图，称为循环伏安图。

典型的循环伏安图如图2所示。

该图是在1.0mol/L 的KNO3电解质溶液中，6×10-3mol/L 的K3Fe(CN)6在Pt工作电极上反应得到的结果。

从图可见，起始电位E i为+0.8V（a点），电位比较正的目的是为了避免电极图 2 6×10–3 mol/L在1 mol/L的KNO3溶液中的循环伏安图扫描速度:50 mV/s 铂电极面积:2.54 mm2接通后Fe(CN)63–发生电解。

然后沿负的电位扫描(如箭头所指方向)，当电位至Fe(CN)63–可还原时，即析出电位，将产生阴极电流（b点）。

其电极反应为：Fe(III)(CN)63– + e–——► Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（b g d），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。

然后迅速衰减（d g g），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。
