燃气管道工程碰口方案
编制：
审核：
批准：
有限公司
二〇年一月
目录
第一章方案依据、原则、范围 ....................................................... - 1 -
一、编制依据................................................................................................................................ - 1 -
二、编制原则................................................................................................................................ - 1 -
三、编制范围................................................................................................................................ - 1 - 第二章工程概况................................................................................ - 1 - 第三章碰口施工前的准备工作 ....................................................... - 1 -
一、组织准备................................................................................................................................ - 1 -
二、材料准备................................................................................................................................ - 2 - 第四章、碰口施工方案 ....................................................................... - 2 -
一、碰口准备工作： ............................................................................................................. - 2 -
二、碰口作业时间及安排：........................................................................................... - 2 - 第五章施工技术要求 ....................................................................... - 2 - 第六章安全措施................................................................................ - 4 - 第七章注意事项................................................................................ - 4 -
第一章方案依据、原则、范围
一、编制依据
《城镇燃气设计规范》GB50028-2006
《城镇燃气输配工程施工及验收规范》CJJ33-2005
《油气输送管道穿越工程设计规范》GB50423-2013
《天然气管道运行规范》SY/T 5922-2012
某项目设计图纸及公司相关规定
二、编制原则
1、结合现场实际情况，合理安排施工和调度天然气供应，尽量减少对碰口干管燃气供应的影响。
2、在保证安全平稳集输配气原则上，确保技术可靠，经济合理。
3、依据各项施工有关规定，保证施工顺利、安全结束。
4、严格执行国家、行业标准和规范，确保生产的运行安全可靠，搞好环境保护、安全、工业卫生。
三、编制范围
本方案中涉及到将军路碰口施工的内容包括：将军路（某项目段)排气及切管、某项目中压燃气管焊接及碰口、碰口操作坑开挖、碰口完成后的管道试压及其他相关工作；
第二章工程概况
某项目燃气管道工程中压管道设计在曲靖市将军路的北侧，管材为SDR11 PE80 de63，将军路燃气中压管管材为SDR11 PE80
de200管道，位于道路的北侧，该中压管已通天然气。为完成某项目碰口，在北侧人行道上通过切管、管件焊接等实施管道碰口。
第三章碰口施工前的准备工作
一、组织准备
某项目燃气管道工程中压管道碰口项目管理工作如下：
1、管线的停气、置换、通气由曲靖市燃气集团有限公司麒麟区分公司运营部操作人员负责；
2、安装施工、碰口由昆明曲燃城市燃气工程规划设计有限公司负责；
3、曲靖市燃气集团有限公司麒麟区分公司工程部和运营部现场管理人员负责协调和监督；
4、施工现场安全由昆明曲燃城市燃气工程规划设计有限公司负责，曲靖市燃气集团有限公司麒麟区分公司运营部监护。
二、材料准备
某项目管道工程中压管道碰口项目所需材料，由昆明曲燃城市燃气工程规划设计有限公司在施工前到曲靖市燃气集团有限公司麒麟区分公司仓库领取，并检查材料，保证材料质量。
第四章、碰口施工方案
碰口施工应尽量缩短对该管线的停气时间，并保证管线连通及时通气，因此，碰口施工前预先通知曲靖市燃气集团有限公司麒麟区分公司运营部，准确停气时段，并严格按要求施工。
一、碰口准备工作：
碰口施工前备足碰口所用材料及设备，并保证设备良好运转。碰口作业人员全部到位。
二、碰口作业时间及安排：
1、碰口施工位置：曲靖市麒麟区将军路段
2、施工作业时间：3小时
3、碰口工作量：电熔异径三通de200/63焊接1个；
4、施工人员安排：
作业人员：曹南阳
施工现场负责人：张旭吕
5、施工方法及步骤：
A、经可燃气体检测仪检测合格后，然后施工人员下操作坑准备碰口；
B、测量管件长度，在燃气管道上做标记，用手锯完成燃气管道切除；
C、焊接管道，主要包括：焊接前的准备工作、刮除氧化皮（铣切对口）、电(热)熔焊接、冷却等工作；
D、管道试压，试压合格后，由曲靖市燃气集团有限公司麒麟区分公司运营部检查确认；
E、管道置换及通气。
第五章施工技术要求
1、在断管施工前，由曲靖市燃气集团有限公司麒麟区分公司运营部相关人员对将要施工的管线进行彻底放空。用可燃气体浓度检测仪进行检查，并达到安全碰口要求。
2、管道焊接
2.1焊接前准备
(1)测量电源电压，确认焊机工作时的电压符合要求；
(2)清洁电源输出接头，保证良好的导电性；
(3)检查焊机的输出端尺寸是否和管件的接线柱匹配。
2.2 管材截取
管材的端面应垂直轴线，其误差小于5mm。
2.3 焊接面清理
测量电熔管件的长度或者中心线，在焊接的管材表面上划线标识，将划线区域内的焊接面刮削0.1mm～0.2mm深，以去除氧化层。
2.4 管材与管件承插
在管材上重新划线，位置距端面为1/2管件长度。将清洁的电熔管件与需要焊接的管材承插，保持管件外侧边缘与标记线平齐。安装电熔夹具，不得使电熔管件承受外力，管材与管件的不同轴度应当小于2％。
2.5 输出接头连接
焊机输出端与管件接线柱牢固连接，不得虚接。如果输出端尺寸
与管件接线柱尺寸不同，应使用专用的转换插头。
2.6 焊接模式设定
按焊机说明书要求，将焊机调整到“自动”或“手动”模式。
2.7 焊接数据输入
按自动或者手动方式输入焊接数据。
2.8 焊接
(1)启动焊接开关，开始计时；
(2)手动模式下焊接参数应当按管件产品说明书确定。
2.9 自然冷却
冷却时间应当按管件产品说明书确定，冷却过程中不得向焊接件施加任何外力，冷却后，拆卸夹具。
3、试压
进行管道试压时，压力应逐步缓升，升至试验压力的50％，应进行初检，如无泄漏、异常，继续升压至试验压力，应采用发泡剂、可燃气体浓度检测仪等检查管道、管件及其与管道的连接处，无泄露及无压力降为合格。
第六章安全措施
根据现场实际情况，为确保某项目碰口顺利完成，特采取以下安全措施及规定：
1、严格执行有关安全规定，预先提出动火申请，办理动火许可证，主动接受上级安全主管部门的监督管理。
2、现场施工人员必须穿劳保制服，监护人员不在现场不能施焊，无动火票不能施焊，施工人员应是经验丰富，技术过硬的管工、焊工。
3、现场安全负责人全权负责安全工作，并进行安全监督管理，严格禁止各类违反安全操作规范的行为发生。
4、现场碰口点配备8Kg干粉灭火器2个及施工警示牌2个，作业点围警示带。
5、在进行施工作业过程中，全天候采用可燃气体浓度检测仪进行监控检查，出现报警信号立即停止一切动火作业。焊接前，应先进行可燃气体浓度检测，操作区域空气中可燃气体浓度应低于天然气爆炸极限的5%。
6、在进行施工动火前必须确认泄压、放空完全，排尽管内余气。
7、放空时，必须设立安全警戒区。
8、当停气阀门关闭不严，管道仍有余气时，应在法兰处加盲板或隔离球进行隔离，放空检测合格后方可施焊，否则应停止切割与施焊。请示上级，根据实际情况确定最佳解决方案。
9、现场所有人员不得携带火种进场，严禁吸烟，碰口过程中作业人员手机应关机。
10、非现场施工人员全部撤离碰口施工现场。
11、施工前制定应急预案。施工中一旦出现意外情况，按照应急预案执行。
第七章注意事项
1、在气源调度过程中管网压力将受到影响，需作好管网稳压、补压准备。
2、出现事故后，按照应急预案执行处理。
碰口小组成员联络单：
文件编号：GD/FS-6378 （解决方案范本系列） 天然气管道安装工程碰口作业方案详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________

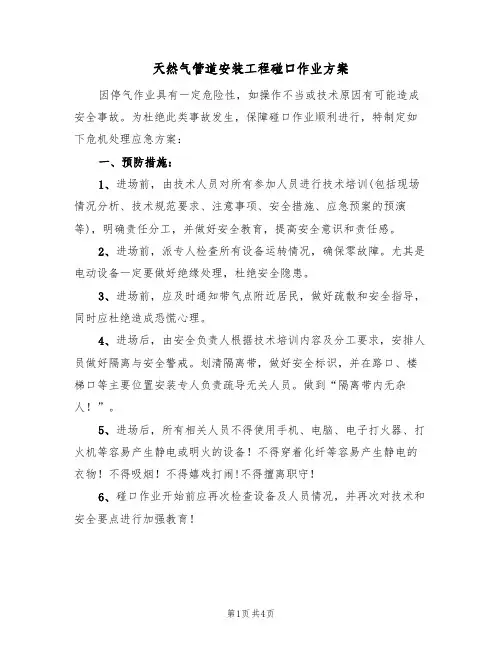

天然气管道安装工程碰口作业方案 详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、概述 本次停气作业操作点位于阳光丽景小区7号楼至2号楼间。新建De90PE管线与已建De90PE管线采用1个De90电熔套筒进行对接。本次作业不会影响到周边用户的正常用气。 二、降压（放散）程序 1、根据现场实际情况，选择阳光丽景调压柜进行放散； 2、安全要求，无关人员严禁入内，现场杜绝一切火种和火源，作业人员要持证上岗。三、施工操作程序
