知识点光缆接续课件.

  • 格式：ppt
  • 大小：1.52 MB
  • 文档页数：13

下载文档原格式

  / 13

合集下载

光缆接续课件ppt

光缆接续课件ppt
光功率计。
光缆接续材料
光纤
用于传输信号，需选用符合标 准、损耗低的光纤。
热缩管
用于保护光纤熔接点，需选用 收缩速度快、绝缘性能好的热 缩管。
填充胶
用于填充光缆中的空隙，需选 用粘结力强、防水性能好的填 充胶。
外保护套
用于保护光缆接续点，需选用 耐磨、耐压、耐腐蚀的外保护
套。
光缆接续辅助设备
清洁纸
总结词
光缆接续包括准备、切割、清洁、对准、加固等步骤 ，需要注意安全、清洁和精确对接。
详细描述
光缆接续前需要准备必要的工具和材料，包括光缆切 割工具、清洁剂、对接器和加固材料等。在接续过程 中，需要按照一定的步骤进行操作，包括切割光缆、 去除保护层、清洁光纤、对准光纤、加固连接等。在 操作过程中需要注意安全，避免损伤或烫伤手指，同 时要保持清洁，避免灰尘或其他杂质影响接续质量。 最重要的是要精确对接光纤，以确保光信号的连续传 输。
光缆接续课件
目录
CONTENTS
• 光缆接续简介 • 光缆基础知识 • 光缆接续工具与材料 • 光缆接续技术 • 光缆接续实例与操作技巧 • 光缆接续的未来发展与展望
01 光缆接续简介
CHAPTER
光缆接续的定义
总结词
光缆接续是指将两段光缆连接在一起的过程，以确保光信号的连续传输。
详细描述
光缆由玻璃纤维和保护层组成，为了使光信号能够在光缆中长距离传输，需要将 两段光缆连接在一起。这个过程涉及到去除光缆的保护层，清洁光纤，并将两段 光缆精确对接，最后用特殊材料加固，以实现光信号的连续传输。
05 光光缆接续实例
• 准备工具与材料：切割刀、热缩管、熔接机、光缆夹具、 单芯光缆等。
单芯光缆接续实例

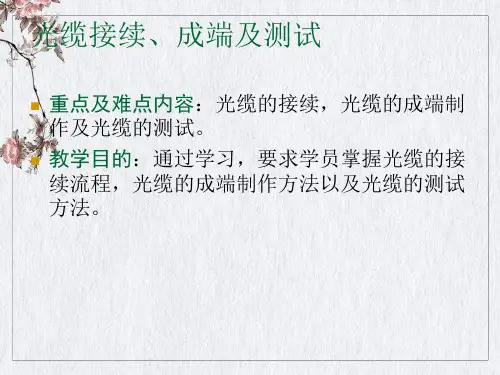

光缆的接续与布放、成端PPT精选文档

光缆的接续与布放、成端PPT精选文档

23
光纤端面必须放置在 V型槽前端和电极中心 线之间，放置光纤时 应注意防止光纤端面 接触任何物体，以免 损伤端面
2020/5/12
24
11、熔接操作
●开始熔接
按<SET>键向前移动左右光纤， 在完成电弧清洁放电后，光纤 将停止在预先设定的位置。
●光纤状态检查及角度测量和对准 操作。
熔接机将测量每根光纤的切割角 度，并在X场、Y场对准光纤
2020/5/12
2
（2）对活动连接的要求
• 在尾纤等场合，对于要求可拆卸的光纤连接方法，大都是用机械式连 接器来实现的。这种光纤连接器有多种结构，但总的是分多模的和单 模的两种。对连接器的主要要求为：
• ① 插入损耗即连接损耗要小，目前多模光纤要求小于ldB，单模光纤 要求小于0.5dB （部分为1dB）。
2020/5/12
25
常见的光纤错误端面
• 当光纤状态有误或切割角度超出切割角度 容限时，会发出警告，并显示错误信息。 此时需重新制备端面，应按 <RESET>键并 重新制备光纤端面。
2020/5/12
26
2020/5/12
即使没有切割角度的 错误信息提示，发生 图情况时，也应按 < RESET>键并重新制 备光纤端面。
⑤松套管套软塑管进行保护，长度视接头盒 而定。保护套管上标明松套管管序； ⑥使用扎带按松套管序号固定在集纤盘上。 ⑦用清洁剂或酒精纸（棉球）擦去裸纤上的 油膏，不得断纤。
16
1、将光纤穿过热缩 管。此时用手指稍用 力捏住加强芯一侧热 缩管，可防止热缩管 内易熔管和加强芯被 拉出。
2020/5/12
选择好（进刀深度）
再轻轻从光纤上退下。

光纤接续技能培训ppt课件

光纤接续技能培训ppt课件
1．准备工作 （1）、检查设计资料、原材料、施
工工具和器材是否齐全。 （2）、组建一支高素质的施工队伍。
这一点至关重要，因为光纤施工比电 缆施工要求要严格得多，任何施工中 的疏忽都将可能造成光纤损耗增大， 甚至断芯。
完整最新ppt
24
2．路由工程
（1）光缆敷设前首先要对光缆经过 的路由做认真勘查，了解当地道路建 设和规划，尽量避开坑塘、打麦场、 加油站等这些潜在的隐患。路由确定 后，对其长度做实际测量，精确到５ ０ｍ之内。还要加上布放时的自然弯 曲和各种预留长度，各种预留还包括 插入孔内弯曲、杆上预留、接头两端 预留、水平面弧度增加等其他特殊预 留。为了使光缆在发生断裂时再接续， 应在每百米处留有一定裕量，裕量长 度一般为５％～１０％，根据实际需 要的长度订购，并在绕盘时注明。
完整最新ppt
5
光纤通常被扎成束，外面有外壳 保护。 纤芯通常是由石英玻璃制
成的横截面积很小的双层同心圆 柱体，它质地脆,易断裂,因此需 要外加一保护层。光纤通信，是 指将要传送的语音、图像和数据 信号等调制在光载波上，以光纤 作为传输媒介的通信方式 。
完整最新ppt
6
光纤的分类
光纤的种类很多，分类方法也是各种各样的.
完整最新ppt
17
光缆的型号
光缆型号由光缆形式代号和规格代号 两部分构成，中间用一短横线分开。
分类代号：
GY－通信用室（野）外光缆； GR－通信用软光缆； GJ－通信用室（局）内光缆； GS－通信用设备光缆； GH－通信用海底光缆； GT－通信用特殊光缆。
完整最新ppt
18
加强构件代号：
完整最新ppt
7
（二）按光在光纤中的传输模式 分：单模光纤和多模光纤。

光缆接续ppt课件

光缆接续ppt课件

将切割好的光纤放置在清洁的工 作台上，避免污染。
预处理光纤
用酒精和无尘布清洁光纤，去除油污 和尘埃。
确保光纤端面平整，无毛刺和凹凸。
检查光纤是否有破坏或裂纹，如有则 需更换。
熔接光纤
将预处理好的光纤放入熔接机 中，依照熔接机的操作说明进 行熔接。
视察熔接进程中光纤的熔接情 况，确保熔接质量。
熔接完成后，检查是否有气泡 、断纤等特殊现象。
铁路通讯系统
铁路通讯系统是铁路运输的关键环节 ，光缆接续在其中扮演侧重要的角色 。
光缆接续能够为铁路通讯系统提供稳 定、可靠的数据传输服务，保证列车 运行的安全和准时。
广播电视系统
广播电视系统需要传输大量的音频和 视频信号，光缆接续在其中发挥侧重 要的作用。
VS
通过光缆接续，广播电视系统可以实 现远距离、高质量的信号传输，提高 节目的清楚度和稳定性。
连接器技术
研发新型的光纤连接器技术，如机械式连接 器、热熔式连接器等，能够提高光缆接续的 可靠性和稳定性。
智能化与自动化
智能化系统
研发智能化的光缆接续管理系统，能够对光缆接续进程进行实时监控和自动控制，提高光缆接续的质量和效率。
自动化装备
研发自动化的光缆接续装备，能够实现光缆接续的自动化和快速化，提高光缆接续的可靠性和稳定性。
05
CATALOGUE
光缆接续的发展趋势与展望
新材料的应用
光纤材料
新型光纤材料的研发和应用，如掺铒光纤、光子晶体光纤等，能够提高光缆的传输性能和稳定性。
涂层材料
新型涂层材料的研发和应用，如低折射率涂层、超低折射率涂层等，能够下落光缆的传输损耗。
新技的研发
熔接技术
研发新型的熔接技术，如激光熔接、放电熔 接等，能够提高光缆接续的质量和效率。

光缆接续及熔接机课件

光缆接续及熔接机课件

（5）用酒精棉纸，清洗剂擦净光纤上的油膏，瑞把光
纤放置在盘留板的引入槽内，并用绑扎带将光纤松套 管绑扎在槽孔上，绑扎不家太紧，就稍能移位松动。
（6）将带接续光纤进行预盘留(一般盘留要求上盘1.5 圈，下盘2圈),并套入热熔管，待用。 （三）光缆接续的一般要求
将上盒体合至下盒体上，上下对齐，放入紧固螺栓，对角交替均拧紧所有外部紧固螺栓。 把两根密封条分别嵌入盒体两边的槽道内，多余部分剪去。
3.光缆的接续应符合施工规范和接头盒安装工艺 14 热熔保护管放入固定槽的方法
（6）将加强芯端头卡入带槽螺栓内，上好螺帽，用板手紧固，并将加强芯端头做好打弯处理。 (1）用酒精棉纸，清洗剂将光纤接续所需用的工具，材料擦净待用。
的要求。 接头盒内部组件安装和光缆护套组件的安装；
将上盒体合至下盒体上，上下对齐，放入紧固螺栓，对角交替均拧紧所有外部紧固螺栓。 带有特殊光器件时，可将其另盘处理；
光纤接续完毕净并测（试合长格后度，收2容光M纤）余长。，套入挡圈（每处2片）
3.光缆开剥
（1）根据接头盒确定开剥的长度，一般光缆每端的 开剥长度为1.5米左右，用卷尺量取后做标记。
（2）将外护套开剥刀放入光缆开剥位置，调整好光缆 护套开剥刀刀片进深，沿光缆横向绕动外护套开剥刀， 将光缆护套割伤后取出外护套开剥刀，轻折光缆，使 护套完全断裂，然后拉出光缆护套。开剥光缆时最好 逐段剥除。
（3）相关资料准备：详尽了解待熔接光缆的出厂资料， 具体有光缆型号、光纤参数等。要熟悉掌握所采用光 缆接头盒性能、参数确定接续工艺，根据不同的
光缆接头盒确定光纤收容长度、光缆开剥长度、固定
模式等。
（4）机具准备：车辆、发电机、照明用具、开挖工具 光纤涂覆层也叫一次涂层或光纤涂覆层，去除紧套光纤和松套光纤涂覆层的方法相同，一般采用光纤涂层剥离钳去除。 等。 在此期间，接续人员通过显示屏可目测端面的制备状况和熔接质量好坏。

光缆接续基础知识

光缆接续基础知识

光缆接续基础知识光缆接续基础知识第⼀章光纤连接光纤连接是光缆施⼯中直接影响线路传输质量和使⽤寿命的关键技术。

第⼀节光纤连接的⽅式⽬前，光纤的连接⽅式，分为活动连接和固定连接两⼤类。

这两种连接⽅式在光缆线路上是不可缺少的。

⼀、活动连接⽅式光纤的活动连接，⼜称为活接头。

这种连接⽅式是通过光连接器实现的。

⼯程中⼀侧接线路的光纤，另⼀侧与设备来的尾纤连接。

光纤连接器，分多模和单模，其主要区别是加⼯精度和所⽤尾纤不同。

⽬前，多模光纤连接器的插⼊损耗，要求⼩于1dB。

单模光纤连接器的插⼊损耗⼀般为0.5dB。

⼆、固定连接⽅式光纤固定连接即永久性连接，习惯称死接头。

光缆线路中固定连接是⼤量的，因此，固定连接对线路质量有着⼗分重要的意义。

光纤固定连接的⽅法主要有熔接法、机械连接法。

光纤固定接头的连接损耗，由于受被连接光纤本⾝参数以及外部⼯艺等因素的影响，因此光纤连接损耗的⼀致性受到⼀定的限制，故在⼯程中，以平均连接损耗来衡量。

光缆线路对连接损耗的要求，从实⽤化看，0.5dB的连接损耗已经可以满⾜基本要求了，就是说光纤连接损耗达到0.5dB表明连接技术已基本达到实⽤化阶段。

但随着光纤⽣产⼯艺和连接技术的不断成熟，光纤连接损耗已经⼤⼤降低，⽬前，机械连接法的连接损耗典型值为0.1dB，⼀般平均在0.~0.2dB⽔平；熔接法多数可以做到平均⼩于0.1dB，不少⼯程可以达到⼩于0.05dB的良好⽔平。

第⼆节光纤熔接法光纤熔接法，是⽬前采⽤最⼴泛的⼀种⽅法。

它借助光纤熔接机的电极的尖端放电，其电弧所产⽣的⾼温使被连接的光纤熔为⼀体。

⼀、光纤熔接程序采⽤熔接法的光纤连接程序如图1所⽰。

⼀、去除光纤涂层光纤涂层，对于松套光纤、⾻架式光纤，主要指去除预涂层；对于紧套光纤来说，还包括去除尼龙外护层。

⼆次涂层，⼀般⽤专⽤剥离钳去除；对于⼀次涂层，可采⽤预涂层剥离钳或化学去除剂等⽅法去除。

在正式⼯程中，光纤连接⼀般不采⽤⼑⽚去除的简易⽅法。

光缆接续 Microsoft PowerPoint 演示文稿

光缆接续 Microsoft PowerPoint 演示文稿

接续程序 光缆护套接续 包括以下程 序：






光缆准备，光缆必须按设计路由敷设至预定接头位置，其连 接部位的重叠长度不应少于12 m。 光缆开剥，剥去光缆护套，将缆中光纤捆扎好。 接续套管安装，对于直通式结构的套管，所有套件应预先套 上光缆。 加强芯、金属护套处理，加强芯要固定好，根据要求或电气 连通，或绝缘连接。金属护层的连接方式有电气连通、不连 通、引出接地、引出监测等。 铜导体连接，光缆中有金属线对时，先接续金属线对。 光纤接续前，应对接头进行加强保护。 光纤收容，光缆预留长度一般以80～100cm为宜，余长要妥 善存放在光缆预留箱内。 接续套管封装，并进行密封性能（气密性和水密性）测试。 光缆护套接头的安装、固定，光缆护套接头是指光缆护套通 过接续套管完成光缆接后的整体。
如何降低光缆接头损耗（6）

熔接机及切割刀具等对光纤熔接损耗也有较大影响，熔接时 要根据光纤类型正确合理地设置熔接参数，诸如预熔电流、 预熔时间及主熔电流、主熔时间等。熔接时应及时除去熔接 机v型槽内以及切割刀具中的光纤碎末和粉尘。熔接机使用完 毕后须除去机器外壳上的灰尘，若在潮湿环境中使用还须对 其做防潮处理。熔接机电极的使用寿命一般约2000次，要求 每放电熔接20次后须运行清洗程序来清洗电极，但在光纤清 洁和接续条件良好的情况下可熔接60次左右后放电清洗一次， 工作条件较差时可熔接30－40次后放电清洗一次，这样既延 长了电极的使用寿命又不致加大熔接损耗。使用时间较长的 熔接机电极上面会有一层灰垢导致放电电流偏大而使熔接损 耗值增大，此时可拆下电极，用酒精棉轻轻擦试后再装到熔 接机上并放电清洗一次，若多次清洗后放电电流仍偏大，则 须重新更换电极；此外，就是要挑选防尘能力强适合在野外 作业的熔接机来熔接光纤。

培训课件(光纤及接续)资料

培训课件(光纤及接续)资料

将玻璃丝固定，按SET键开始熔接。（如下图） 可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况， 如果对的不是太歪的话仪器会自动调节对正，当然我们也可以 通过按钮X，Y手动调节位置。等待几秒钟后就完成了光纤的熔接工作。
熔接完的光纤玻璃丝还露在外头，很容易折断。 这时候就可以使用刚刚套上的光纤热缩套管进行固定了。 将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热， （如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。 最后还需要把熔接好的光纤放置固定在光纤收容箱中。
兩光纤尽量对齐 ，固定；2根同色标、端面制备完毕的光纤放入熔 接机的V型槽中，保持15～20μm 距离，盖好防护盖。
按“开始”键开始熔接光纤 工作过程：电弧对光纤端部加热0.2～0.5 s，使毛刺、 凸面除去或软化；同时将2根光纤相对推近，使端面直接接触且受到一定的挤 压力。
熔接。光纤停止移动后，用电弧使接头熔化连接在一起。放电时间为：多模 2～4 s，单模1 s。
光纤熔接的准备工作 步骤一：剥光纤加固钢丝 (约剥1米
长) 轻拆光纤让金属保护层断裂(注弯曲角度不能大 于45度，剥好的跳线内绝缘层与外保护层之间长度 至少25cm )
我们在去皮工作中多小心也不能保证玻璃丝没有一点污染， 因此在熔接工作开始之前我们必须对玻璃丝进行清洁。比较 普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
光纤 X、Y 轴自动调节
步骤27：熔接结束观察损耗值若熔接不成功会告知原因
用光纤热缩套管完全套住剥掉绝綠层部份(剥光纤时要控制好长度)
将套好热缩套管的光纤放到加热器中
取出已加热好的光纤
取出已加热好的光纤将熔接好的光纤装入光纤收容箱 （注意R≥4cm）

知识点光纤连接课件.

知识点光纤连接课件.

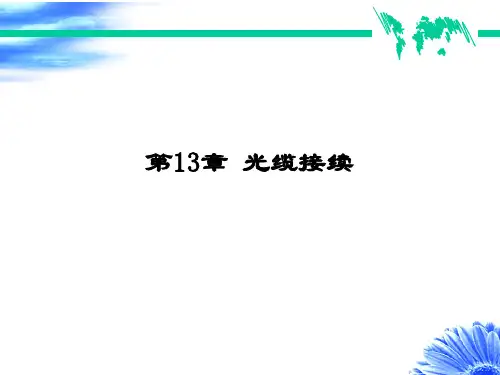

第13章 光缆接续
教学情境内容和要求
光缆连接
光纤连接
光缆接续
掌握光纤的熔接 和活动连接
第13章 光缆连接Fra bibliotek掌握光缆接续 方法
13.1 光纤连接技术
• 光纤连接技术，通常是指光纤接续，是光纤应用领域中最 广泛、最基本的一项专门技术。 • 无论是从事生产、研究，还是工程施工、日常维护，对于 工程技术人员来说，都是一门不可缺少的基本功。
13.1.1 光纤连接的方式
• 光纤的固定连接和要求 • 光纤的活动连接和要求
•特点：接头损耗小，机械强度较高。 •特点：接头灵活性较好，调换连接点方便， •要求： 但损耗和反射较大。 （1）连接损耗小，能满足设计要 •要求： 求，同时一致性较好； （1）连接损耗要小，单模光纤损耗小于 （2）连接损耗稳定性要好，一般 0.5dB； 温差范围内不应有附加损耗的产生；（2）应有较好的重复性和互换性。多次插 （3）具有足够的机械强度和使用 拔和互换配件后，仍有较好的一致性； 寿命； （3）具有较好的稳定性，连接件紧固后插 （4）操作应尽量简便，易于施工 入损耗稳定，不受温度变化的影响； 作业； （4）体积要小，重量要轻； （5）接头体积要小，易于放置和 （5）有一定的强度； 防护； （6）有良好的温度特性和抗腐蚀等性能； （6）费用低，材料易于加工。 （7）价格适宜。

04通信线路工程施工之光缆接续及测试 课件

04通信线路工程施工之光缆接续及测试 课件
光（电）缆接头盒密封后应保持良好的水密性 和气密性。
16
通信线路工程施工
光缆的接续与封装
光缆程式、纤序、端别、两端光缆的预留长度及绑扎 固定、接头盒的安装位置应符合设计规定。
光缆接续的内容应包括：光纤接续；铜导线、金属护 层、加强芯的安装；接头衰减的测量。
光缆接续前的准备工作应满足以下要求：
23
通信线路工程施工
局内光缆预留应满足设计要求。 光（电）缆在进线室内应选择安全的位置。当
处于易受外界损伤的位置时，应采取保护措施 局内光（电）缆在经过的走线架、拐弯点、上
线柜、每层楼开门处等位置时，均应绑扎固定 ，并且排列整齐。上下走道或爬墙的部位应垫 胶管，避免光（电）缆受侧压。 光（电）缆的金属护层接地应符合设计规范要 求。
4.工程设计变更单；
11.竣工测试记录；
5.开工／完工报告；
12.竣工图纸；

6.停（复）工报告；
13.洽商记录；
7.重大工程质量事故报告；1154..备交考接表书；。
31
通信线路工程施工
竣工测试记录 中继段光缆竣工测试记录应满足以下要求：
1.竣工测试记录应清楚、完整、数据准确； 2.竣工测试记录宜以一个中继段为装订单元； 3.竣工测试记录应包括中继段线路光纤衰减等，格式 参照附录G： 电缆工程竣工测试记录应满足以下要求： 1.竣工测试记录应清楚、完整、数据准确； 2.竣工测试记录应包括环阻测试记录、绝缘测试记录 、气压测试记录等。
20
通信线路工程施工
架空光缆接头盒的安 装应符合下列要求：
1.从两侧进光缆的接 头盒应安装在电杆附 近的吊线上，立式接 头盒可安装在电杆上 。光缆接头盒安装必 须牢固、整齐，两侧 必须作预留伸缩弯。 安装应符合图9.3.101的要求。

知识点光缆接续质量课件.

知识点光缆接续质量课件.

3.光纤连接的评价
• 严格意义上，接头损耗应是用OTDR双向测量的平均值。而在连接现场，基 本上都是采用单方向监测方式，一般的现场评价经验是：
（1）确定内控指标，如工程要求平均连接损耗为0.1dB，内控指标平均按0.08dB 要求；对于距离较长的中继段，应控制在更小一些的范围内；
（2）对于测量值为负的接头，一般应看其绝对值大小，如较大则需要重新连接， 如较小（小于0.1dB）时可视为成功； （3）对测值大于0.08dB的接头，一般要求重新连接； （4）对损耗较大时，应做重新连接，当连续持续三次仍改善不大时，在排除熔 接机原因后，只要接到三次中较低的数值即可。 （5）光纤连接损耗测量结果，应做详细记录，如下表。并按表中每条光纤累计 接头损耗的单向平均值进行综合平衡，以确保各条光纤的平均接头损耗均优 于或达到设计指标，并使各光纤的总损耗趋于一致。对于接头重新熔接，其 测值均应记入表中，但前几次数据应划去，留下最后一次数据。
• • • • 在整个接续工作中，必须严格执行OTDR测试仪表的四道监测程序： （1）熔接过程中对每一芯光纤实时跟踪监测，检查每一个熔接点的质量； （2）每次盘纤后，对所盘光纤进行例检，以确定盘纤带来的附加损耗； （3）封接续盒前对所有光纤进行统一测定，以查明有无漏测和光纤预留空 间对光纤及接头有无挤压； • （4）封盒后，对所有光纤进行最后监测，以检查封盒是否对光纤有损害。
• • • •
• • •
2.监测方法
• 由于光纤连接监视是在野外进行的，因此应注意如下几点： • （1）交流供电，必须注意电压值；油机发电时最好用稳压器， 当不用稳压器时必须先检查电压是否正常，然后使用； •• 光纤接续的 OTDR监测步骤包括： （2）防止风沙、雨淋和暴晒，应在帐篷内工作； •• （ 1 ） OTDR测试条件的设置； （ 3 ）运输转移过程中，仪器应包装好，注意勿与硬物碰撞， • （ 2）将被测光纤接入OTDR； 以免损坏； •• （ 34 ）测定接头点距离； （ ）仪表使用时间不宜过长，注意中间不用时应关机。 • （4）连接损耗的测定。

知识点光缆接续课件.

知识点光缆接续课件.

1．光缆接续的内容
（1）光缆接续准备；
（2）护套内部组件安装； （3）加强件连接或引出；
（4）铝箔层、铠装层连接或引出；
（5）远供或业务通信用铜导线的接续； （6）光纤的连接及连接损耗的监控、测量、评价和余留光纤的收容； （7）接头盒内对地绝缘监测线的安装；
（8）光缆接头处的密封防水处理；
（9）接头盒的封装（包括封装前各项性能的检查）； （10）接头处余留光缆的妥善盘留；
13.2.2 光缆接续的特点
（1）全程接头数量少 – 由于光缆平均盘长约2km，长距离中继段盘长3～4km，甚至可达5km。节省工 程费用，提高系统的可靠性。 （2）接续技术要求高 – 连接损耗要求高：目前连接损耗行业标准为小于0.08dB，有些网络的标准已提 高到小于0.04dB。 – 操作工艺要求高：光缆接 续的核心是光纤的连接，而光纤是直径为125μm的玻 璃丝，连接时精度要求非常高。 – 机具、环境要求高：光纤的连接需要实现连接端面的对接，尤其是单模光纤要 实现纤芯部分仅8μm左右的对准，必须在非常清晰的环境中进行，并应使用性 能非常好的工（器）具才能完成。 （3）接头盒内必须有余留长度 – 光纤由于接续、维护的需要在接头盒内必须有符合规定的（一般在60cm以上） 余留。 （4）接续装置机械可拆卸再连接 – 由于光缆一般不采用高温封合，通常采用机械连接方式，为了施工中或维护中 便于处理故障，要求接续部位能拆卸和再连接。
多数采取过桥线连接，即用一金属线将两 侧光缆的金属护层连通。 • 金属护层包括防潮层和铠装层，即铝箔层和钢带或钢丝铠装层。金属 •埋式光缆多数为皱纹钢带铠装层，部分埋 导线与金属层连接处，可以通过带螺丝的 • 护层根据工程设计分为电气连通和断开引出监测两种方式。 接线柱连接或采取带齿的连接片通过压接 式、爬坡、小水坡为细钢丝铠装层。 – ①铝箔层的连接 方式连通。 •在需要连通时，可用过桥引线焊接在铠装 – ②铠装层的连接 •层上或由护套内金属构件连通，不需要连 若电气不连通而要求引出作监测时，用两 根导线从两侧或一侧引出。 通时可不作连接。 •当需要引出作光缆外护层绝缘监测时，按 护套工艺要求由护套内引出或在护套外作 外护层切口通过热可缩管恢复方法引至监 测标石或接地。

《光纤通信技术》课件第7章

《光纤通信技术》课件第7章
会产生接续损耗，因此尽量使两侧光纤折射率分布相同，这
样接续损耗才会很小。
3.避免不同光纤之间的连接
这里所说的不同光纤，主要指的是制作误差参数不同，不同
厂家生产的单模光纤接续时，会因为光纤参数不同而产生接续损
耗。如单模光纤在芯径不同和相对折射率差不同时，它们接续就
要产生接续损耗。不同芯径单模光纤接续损耗的计算结果就会不

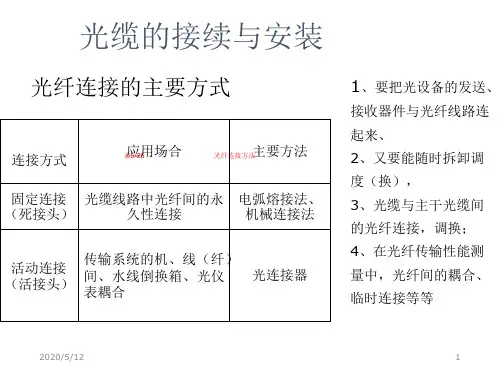

表7.1 光纤接续分类及应用场合
光纤接 续分类
应用场 合
固定接续（死接头） 传输线路中光纤间的永久性连接
活动接续（活接头） 传输系统的机、线（纤）间、光仪
表耦合
临时 连续
测量尾纤、 假纤与被测光 纤间耦
合、连接
主要方法 电弧 溶接法、接械连接法 、（连 接、匹 配）
光纤连接器
V 型槽对准、弹性毛细管连接、临时性固 定连 接
3）对临时性接续的基本要求 临时性光纤接续可以采用V形调整架或熔接机上的微调 架，将被连接的两根光纤对准并滴上匹配液，可以获得较好 的耦合。这些都可以实现仪表尾纤与被测光纤间的良好耦合。
7.1.2 减小光纤接续损耗的措施 产生光纤接续损耗有许多原因，它们组合成为光纤接头
的总衰减。我们在减小光纤接续损耗方面采取了如下措施。 1.尽量使两侧光纤模场直径匹配 模场直径不匹配对单模光纤接续损耗的影响较大。其失
2.光纤切割 切割光纤时，注意不要造成容易产生接续损耗的不完整性端 面(端面倾斜、弯曲、粗糙)。因此，我们可以有效地利用玻璃的 特性来切断光纤。切割玻璃时，使其表面产生伤痕，然后施加张 力，通常就可以获得平滑的切口，这是因为玻璃具有脆性，切割 光纤时就是利用这种特性。利用这种原理已做出很多种工具。现 在的电动超声波光纤切割机，是采用刀片划出痕迹后再给光纤施 加拉伸应力使其断裂，所以能切出理想的光纤端面。金刚石笔式 切割刀切割光纤可在技能训练时使用，而真正进行光纤接续则要 采用高效的切割工具。高质量切割刀价格昂贵，使用时要严格按 照操作说明进行工作。

第4章光缆连接(光缆线务工程教材课件)

第4章光缆连接(光缆线务工程教材课件)
高穿，切入然割。后速切度割和器质量。
裸上纤•旋端的转面清着制洁的作、成可切形能割刀出和对现熔裸的接光情的纤况时如间图应4紧-11所示，若不合
密刻衔痕格接，则，再重不对新可裸切间纤割隔施。过加长弯，曲特力别是已制
备和的张端力面，，使切光勿纤放断在裂空。气如中图时间过长。
杂质和气泡等与连接损耗有关的信息； ⑤ 第五代光纤熔接机又称为全自动熔接机，自动进行“除去第二层被覆层—切
断—除去第一层被覆层—对准—熔接—补强”等全环节操作过程。
8
TCQ011124BJ(GB)
2.光纤熔接
光纤熔接分为光纤端面处理，光纤的对准、熔接，连接质量评价， 接头的增强保护四个阶段，对于单芯光纤和带状光纤来说，基本 步骤是一样的，只是操作的工具可能会有所区别。
6
4.1.3 光纤熔接
TCQ011124BJ(GB)
•光纤熔接是光纤连接方法中使用最广泛的方法。
•常见的为电弧熔接法，即利用电弧放电产生高温，使被连接的
光纤熔化而熔接成为一体。
•成功的熔接接头在显微镜下观察，找不到任何痕迹，连接损耗
也很小。
（1）镍铬丝熔接方式； （2）空气放电熔接方式； （3） CO2激光器熔接方式； （4）火焰加热熔接方式； （5）空气预放电熔接方式。
•紧套光纤有两种结构，一种是以硅树脂为预涂层，这种光纤的一次涂覆层、
缓冲层和尼龙套塑粘得很紧，一般在去除套塑层时，基本上也被去除，仅有
部分残留物，用丙酮或者棉球可擦拭干净；
•另一种是紫外固化涂覆层，对于这种紧套光纤一般去除套塑层后，再用化学
溶剂去除一次涂覆层便可。
11
（3）裸纤的清洗
裸纤的清洁，应按下面的两步操作：
一•种痕首是，先当然要光后清纤按洁被一切两定割根的刀夹半和具径调固施整切割刀位置，切割刀的
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

13.2.2 光缆接续的特点
（1）全程接头数量少 – 由于光缆平均盘长约2km，长距离中继段盘长3～4km，甚至可达5km。节省工 程费用，提高系统的可靠性。 （2）接续技术要求高 – 连接损耗要求高：目前连接损耗行业标准为小于0.08dB，有些网络的标准已提 高到小于0.04dB。 – 操作工艺要求高：光缆接 续的核心是光纤的连接，而光纤是直径为125μm的玻 璃丝，连接时精度要求非常高。 – 机具、环境要求高：光纤的连接需要实现连接端面的对接，尤其是单模光纤要 实现纤芯部分仅8μm左右的对准，必须在非常清晰的环境中进行，并应使用性 能非常好的工（器）具才能完成。 （3）接头盒内必须有余留长度 – 光纤由于接续、维护的需要在接头盒内必须有符合规定的（一般在60cm以上） 余留。 （4）接续装置机械可拆卸再连接 – 由于光缆一般不采用高温封合，通常采用机械连接方式，为了施工中或维护中 便于处理故障，要求接续部位能拆卸和再连接。
1．光缆接续的内容
（1）光缆接续准备；
（2）护套内部组件安装； （3）加强件连接或引出；
（4）铝箔层、铠装层连接或引出；
（5）远供或业务通信用铜导线的接续； （6）光纤的连接及连接损耗的监控、测量、评价和余留光纤的收容； （7）接头盒内对地绝缘监测线的安装；
（8）光缆接头处的密封防水处理；
（9）接头盒的封装（包括封装前各项性能的检查）； （10）接头处余留光缆的妥善盘留；
（11）接头盒安装及保护；
（12）各种监测线的引上安装（直埋）； （13）埋式光缆接头坑的挖掘及埋设； （14）接头标石的埋设安装（直埋）。
2．接续材料的质量要求
• 光缆接续除了使用接头盒，还包括各种引线、热缩管、胶、绝缘材料等， 对于接续过程中使用的材料应满足质量要求。 （1）光缆接续盒必须是经过鉴定的产品； （2）接头盒应具有良好的防水、防潮性能； （3）光缆接头盒的规格程式及性能应符合设计规定；
（4）对于重要工程，应对接头盒进行试连接并熟悉其工艺过程，必要时可改 进操作工艺确认接头盒是否存在质量问题；
（5）光纤接头的增强保护方式，应采用成熟的方法。采用光纤热可缩保护管 增强时，其热可缩的材料应符合工艺要求。光纤热可缩管应有备品；采用 胶剂保护时，其材料应在有效期内； （6）光缆接头盒、监测引线的绝缘应符合设计规定，一般要求大于 20000MΩ；
第13章 光缆接续
教学情境内容和要求
光缆连接
光纤连接
光缆接续
掌握光纤的熔接 和活动连接
第13章 光缆连接
掌握光缆接续 方法
13.2 光缆接续

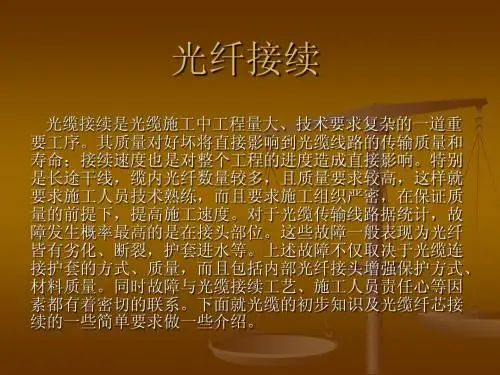

•光缆接续是光缆施工中工程量大、技术要求
复杂的一道重要工序。其质量好坏直接影响到 光缆线路的传输质量和寿命；接续速度也对整
个工程的进度造成直接影响。 •光缆接续包括缆内光纤、铜导线等的连接以 及光缆外护套的连接，其中直埋光缆还应包括 监测线的连接。
1.加强件（芯）连接
•金属套管如紫铜管、不锈钢管等，套管内
径与加强芯直径为紧配合，通过压接钳对 • 加强件的连接按设计要求分为电气连通接续和接头部位断开固定 •由金属压接构件，将加强芯通过紧固螺丝 被连接部位作若干个压接点，它可承担光 两种。 进行连接、固定。 缆接续的主要抗张构件。 • ①金属套管冷压法 • •这种方式可以是连通性连接和非连通性固 这种连接方式在12芯以下的光缆连接护套 • ②金属压板连接法 定，若连接压板采用绝缘材料使加强芯与 中使用较多，操作也较方便。 •压接板间绝缘即为非连通性固定，对于防 连接中应注意将套管部分的加强芯塑料外 雷要求严格的直埋光缆接头采用这种方式， 护层去掉。同时压接点应注意不要在一个 即要求加强件在接头部位断开。 平面上即交叉压接；压接后连接部位应保 •有些接头护套内不用专门的加强芯压接板 持平直、完整和压接牢固。 构件，而是将加强芯直接固定在护套的内 支撑构件上，其连接、固定方式类似金属 压板连接法。
（7）加强件、金属层等连接应符合设计规程方式，连接应牢固，符合操作工 艺的要求。
3.光缆接续的要求
（1）光缆接续前，应该对光缆的程式、端别无误，接头处余长要与设计一致； （2）光纤接头的连接损耗，应低于内控指标，达到设计文件的规定值； （3）接头盒内光纤（及铜导线）的序号应作出永久性标记； （4）光缆接续的方法和工序标准，应符合施工规程和不同接头盒的工艺要求； （5）光缆接续一般应在车辆或接头帐篷内作业，以防止灰尘影响； （6）光缆接头处余留一般不少于7m，接头盒内最终余留应不少于60cm； （7）接头盒内光缆及加强件的固定要牢固，避免出现扭转或抽出。 （8）接头盒应要进行认真的封装，特别是密封工序，确保日后不进水、进潮； （9）对于当日无条件结束的光缆接头，应采取措施，防止受潮和确保安全； （10）余留的光纤要盘放在光纤收容盘（见图）上，盘放半径符合规定。
多数采取过桥线连接，即用一金属线将两 侧光缆的金属护层连通。 • 金属护层包括防潮层和铠装层，即铝箔层和钢带或钢丝铠装层。金属 •埋式光缆多数为皱纹钢带铠装层，部分埋 导线与金属层连接处，可以通过带螺丝的 • 护层根据工程设计分为电气连通和断开引出监测两种方式。 接线柱连接或采取带齿的连接片通过压接 式、爬坡、小水坡为细钢丝铠装层。 – ①铝箔层的连接 方式连通。 •在需要连通时，可用过桥引线焊接在铠装 – ②铠装层的连接 •层上或由护套内金属构件连通，不需要连 若电气不连通而要求引出作监测时，用两 根导线从两侧或一侧引出。 通时可不作连接。 •当需要引出作光缆外护层绝缘监测时，按 护套工艺要求由护套内引出或在护套外作 外护层切口通过热可缩管恢复方法引至监 测标石或接地。
13.2.1 光缆接续的基本要求
• • 光缆接续，一般是指机房成端以外的光缆接续。 光缆接续包括缆内光纤、铜导线等的连接以及光缆外护套的连接，其中直 埋光缆还应包括监测线的连接。

机房成端是指光缆，电 缆进机房，上对应的设 备，如：电缆上MDF （总配线架，用在出局 用户电缆与交换机之 间 ），光缆上ODF（光 配线架）。 1．光缆接续的内容 2．接续材料的质量要求 3．光缆光缆接头，由光缆接续护套将两根被连接的光缆连 接为一体，并满足传输特性和机械性能的要求。 • 光缆接续护套对于被连接的光缆起到密封、保护安放光纤接头 和储存预留光纤等。 • 由金属构件、热可缩管及防水带、粘附聚乙烯带构成的连接护套式光 缆接头。
光缆接续护套大体分为三个部分： 1.外护套和密封部分 2.护套支撑部分 3.缆内连接部分
