PECVD简介及色差

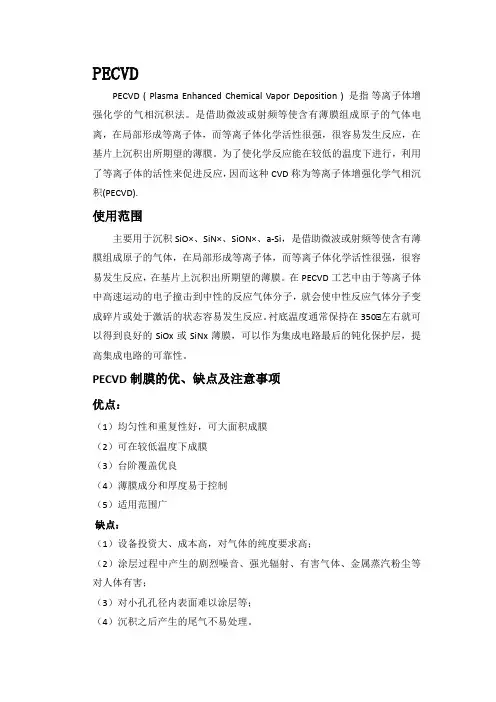

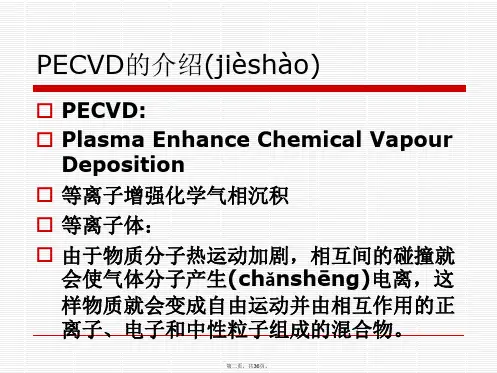

PECVD
PECVD ( Plasma Enhanced Chemical Vapor Deposition ) 是指等离子体增强化学的气相沉积法。

是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子体化学活性很强，很容易发生反应，在基片上沉积出所期望的薄膜。

为了使化学反应能在较低的温度下进行，利用了等离子体的活性来促进反应，因而这种CVD称为等离子体增强化学气相沉积(PECVD).
使用范围
主要用于沉积SiO×、SiN×、SiON×、a-Si，是借助微波或射频等使含有薄膜组成原子的气体，在局部形成等离子体，而等离子体化学活性很强，很容易发生反应，在基片上沉积出所期望的薄膜。

在PECVD工艺中由于等离子体中高速运动的电子撞击到中性的反应气体分子，就会使中性反应气体分子变成碎片或处于激活的状态容易发生反应。

衬底温度通常保持在350℃左右就可以得到良好的SiOx或SiNx薄膜，可以作为集成电路最后的钝化保护层，提高集成电路的可靠性。

PECVD制膜的优、缺点及注意事项
优点：
（1）均匀性和重复性好，可大面积成膜
（2）可在较低温度下成膜
（3）台阶覆盖优良
（4）薄膜成分和厚度易于控制
（5）适用范围广
缺点：
（1）设备投资大、成本高，对气体的纯度要求高；
（2）涂层过程中产生的剧烈噪音、强光辐射、有害气体、金属蒸汽粉尘等对人体有害；
（3）对小孔孔径内表面难以涂层等；
（4）沉积之后产生的尾气不易处理。

注意事项：
（1）要求有较高的本底真空
（2）防止交叉污染
（3）原料气体具有腐蚀性、可燃性、爆炸性时，应采取必要的防护措施。

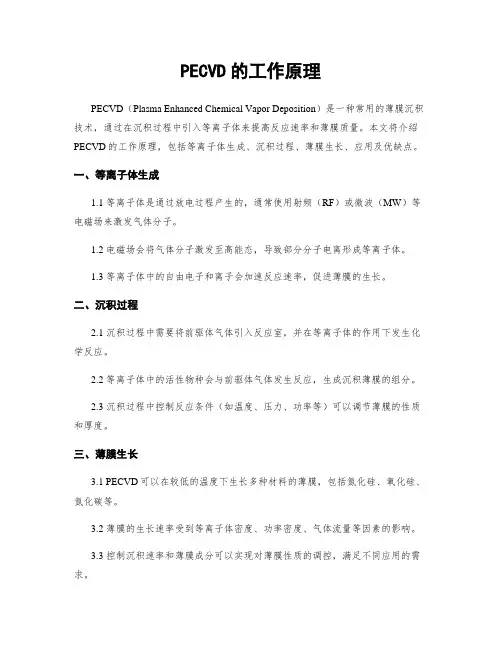

PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，通过在沉积过程中引入等离子体来提高反应速率和薄膜质量。

本文将介绍PECVD的工作原理，包括等离子体生成、沉积过程、薄膜生长、应用及优缺点。

一、等离子体生成1.1 等离子体是通过放电过程产生的，通常使用射频（RF）或微波（MW）等电磁场来激发气体分子。

1.2 电磁场会将气体分子激发至高能态，导致部分分子电离形成等离子体。

1.3 等离子体中的自由电子和离子会加速反应速率，促进薄膜的生长。

二、沉积过程2.1 沉积过程中需要将前驱体气体引入反应室，并在等离子体的作用下发生化学反应。

2.2 等离子体中的活性物种会与前驱体气体发生反应，生成沉积薄膜的组分。

2.3 沉积过程中控制反应条件（如温度、压力、功率等）可以调节薄膜的性质和厚度。

三、薄膜生长3.1 PECVD可以在较低的温度下生长多种材料的薄膜，包括氮化硅、氧化硅、氮化碳等。

3.2 薄膜的生长速率受到等离子体密度、功率密度、气体流量等因素的影响。

3.3 控制沉积速率和薄膜成分可以实现对薄膜性质的调控，满足不同应用的需求。

四、应用4.1 PECVD广泛应用于半导体、光伏、显示器件等领域，用于制备绝缘层、导电层、光学薄膜等。

4.2 PECVD薄膜具有较好的均匀性、致密性和化学稳定性，适用于复杂结构和高性能器件的制备。

4.3 PECVD还可以与其他沉积技术（如PECVD、ALD等）结合使用，实现多层膜的沉积和功能性薄膜的制备。

五、优缺点5.1 优点：PECVD可以在较低的温度下生长薄膜，具有较高的生长速率和较好的均匀性。

5.2 缺点：需要复杂的气体控制系统和等离子体发生器，设备成本较高；沉积过程中可能会产生杂质和缺陷。

5.3 随着技术的不断发展，PECVD在材料沉积和器件制备方面仍具有广阔的应用前景。

综上所述，PECVD作为一种重要的薄膜沉积技术，具有独特的工作原理和广泛的应用领域。

PECVDPECVD（Plasma-enhanced chemical vapor deposition，离子增强化学气相沉积）技术是一种利用电离气体产生的等离子体来促进薄膜的形成的一种沉积技术。

该技术通常应用于太阳能光伏行业中的薄膜沉积过程中。

PECVD技术主要通过以下步骤实现薄膜的沉积。

首先，将需要沉积的衬底放置在反应室中，并对反应室进行抽真空处理，以确保环境中的杂质对沉积膜的质量没有干扰。

然后，通过导入合适的气体混合物进入反应室，以形成等离子体。

等离子体的产生可以通过高频电场或者微波辐射的方式实现。

接着，将待沉积的薄膜材料的前体物质，如有机物或金属有机化合物，通过气体通道导入到反应室中，并在等离子体的作用下发生化学反应。

随后，经过一定的沉积时间，沉积薄膜就会在衬底表面上形成。

最后，将反应室内余气排净，并将沉积好的薄膜和衬底取出。

PECVD技术的特点在于其非常适合于制备薄膜材料。

与其他沉积技术相比，PECVD技术具有较高的反应速率和较低的反应温度，能够在相对较低的温度下实现高质量的薄膜沉积。

此外，PECVD技术还能够通过调节反应室中的气体混合比例，实现对沉积薄膜物质的精确控制，从而制备出具有特定性质和组成的薄膜。

而且，PECVD技术还具有沉积速度快、沉积均匀性好等优点。

PECVD技术在光伏行业中的应用主要是制备光伏电池的薄膜层和阻挡层。

例如，在硅基薄膜太阳电池中，通过PECVD技术可以沉积出各种不同的材料层，如掺杂硅层、反射层、抗反射层等。

这些薄膜层的存在可以提高电池的光吸收能力、降低反射损失和提高光电转换效率。

此外，PECVD技术还可用于制备其他类型的光伏电池，如薄膜铜铟镓硒（CIGS）太阳电池和非晶硅（a-Si）太阳电池等。

然而，PECVD技术也存在一些挑战。

首先，该技术的设备较为昂贵，且对操作环境要求严格。

其次，由于PECVD沉积过程中产生的等离子体能够对衬底进行较强的碰撞和能量输运，因此容易引起衬底表面的损伤。

PECVD简介太阳能电池的作用是实现光-电转换过程，限制这一过程转换效率的一个重要方面是光子利用率，提高光子利用率的即是降低光反射率，通过硅片表面制绒的方式可以使单晶和多晶的反射率降低至13%和23%以下，反射率仍然较高。

通过光学镀膜的方法可以有效的降低这一数值，增加光生载流子的数量；在镀膜的同时反应气体产生的H+可以有效的钝化硅片表面的悬挂键，使得表面陷阱减少，提高少数载流子的寿命。

1. PECVD的作用在太阳能电池中，PECVD工序主要有两方面的作用，一是制备减反膜，二是钝化作用。

1.1 减反射原理PECVD全称是等离子体增强化学气相沉积，其原理的在脉冲电压的作用下，气体辉光放电产生的低温等离子体增强反应物质的化学活性，促进了气体间的化学反应，从而使得反应在较低温度下得以进行，其反应式不再赘述，在基底上沉积的原子团主要是NSix：H，其折射率在1.9~2.5之间，在硅片（3.4）与空气（1.0）之间形成折射率梯度，根据光学反射公式，这一折射率梯度可以降低整体的反射率：当薄膜的厚度降低到光子波长数量级的时候，光子主要呈现波动性，在薄膜的上下表面反射的光子会产生光的干涉。

通过通俗的例子来说明这一现象在大学物理实验中，如果一束激光通过透镜扩束变为一束平行光，照射到一个倾斜角度很小的斜面上，在上表面会出现干涉条纹，这是由于厚度不同上下表面的光程差不同，因此其干涉效果也不同。

由于激光的相干长度很长，所以在相当大的厚度差内仍然能够观察到光的干涉。

在平时的观察中，水上的油膜或肥皂泡等在厚度很薄的时候呈现一定的色彩，这也是由于薄膜干涉造成的。

其色彩的成因我们解释如下：在薄膜上下表面进行干涉的时候，假设上表面振幅为A，下表面振幅为B，相位差为4πnd/λ，当厚度不同时，对于自然的复色光而言，不同波长的光在上下表面的相位差不同，因此会呈现相长或相消干涉，公式推导较为繁琐，通过图像说明如下，图1 图2 以上图1为不同厚度氮化硅的反射率曲线。

光伏异质结pecvd是一种重要的光伏材料制备技术，它采用等离子体增强化学气相沉积（PECVD）技术制备光伏用薄膜，具有较高的光电转换效率、稳定性好、成本低等优点。

异质结（Heterostructure）是指不同半导体材料制成的半导体器件，它具有较高的光电转换效率，适合用于光伏发电领域。

在异质结光伏材料中，两种半导体材料之间的界面称为肖特基界面（Schottky Interface），它具有较低的界面态密度和较高的载流子注入效率，因此能够提高光伏材料的性能。

PECVD（Plasma-enhanced chemical vapor deposition）是一种重要的薄膜制备技术，它采用等离子体增强化学气相沉积（PECVD）技术制备薄膜。

在PECVD过程中，气体在电场作用下形成等离子体，该等离子体能产生强烈的电场和热效应，促进薄膜的生长。

与传统的热生长法相比，PECVD具有较低的温度和时间消耗，能够制备高质量的薄膜材料。

在异质结光伏材料中，PECVD通常用于制备半导体薄膜材料，如硅薄膜、氮化硅薄膜等。

这些薄膜材料的质量直接影响着光伏材料的性能和效率。

通过控制薄膜的厚度、平整度、杂质含量等因素，可以优化薄膜的光学性能和电学性能，从而提高光伏材料的性能。

异质结pecvd技术具有较高的光电转换效率、稳定性好、成本低等优点，因此在光伏领域得到了广泛的应用。

随着技术的不断进步和成本的降低，异质结pecvd技术有望在未来光伏市场中发挥更加重要的作用。

同时，为了进一步提高光伏材料的性能和效率，还需要继续研究新的材料、技术和工艺，如有机无机复合薄膜、柔性薄膜等。

总之，光伏异质结pecvd是一种重要的薄膜制备技术，它可以用于制备高质量的半导体薄膜材料，具有较高的光电转换效率和成本低等优点。

未来随着技术的不断进步和成本的降低，这种技术将在光伏领域发挥更加重要的作用。

PECVD设备介绍PECVD（Plasma-Enhanced Chemical Vapor Deposition）是一种利用等离子体增强的化学气相沉积方法，用于在固体表面上生长薄膜。

PECVD 设备是用于执行这一过程的装置，它由若干重要组件组成。

下面将对PECVD设备的原理、构成和应用进行详细介绍。

PECVD设备的工作原理基于化学气相沉积（CVD）和等离子体技术的结合。

它通常包括一个真空室，用来确保反应环境中没有气体和杂质。

PECVD过程中，在真空室中供应一种或多种气体，通过设置一定的温度和压力条件，使其在受到等离子体激发的条件下，发生化学反应并沉积在底板上。

PECVD设备的核心部分是等离子体产生系统，它通常由高频电源、电极和等离子体构成。

高频电源产生高频电场，应用在电极上，形成电介质冷等离子体。

这个等离子体通过电极间的电场加速，进而与传递过来的气体发生碰撞，使气体电离并激发化学反应。

此外，PECVD设备还包括气体供应系统、真空泵、控制系统和监测系统等组件。

气体供应系统用于控制和提供所需的反应气体，通常通过气体质量流控制器来实现。

真空泵用于在沉积过程中创建和维持所需的真空环境。

控制系统用于控制和监测PECVD设备的各个参数，如温度、压力、频率等。

监测系统用于实时采集并分析过程中的关键参数，如等离子体密度和附着物质的化学成分。

PECVD设备在许多领域有广泛的应用。

在半导体行业中，PECVD用于沉积和改善硅氧化物（SiO2）和氮化硅（SiNx）等薄膜的性能。

在显示技术中，PECVD用于制备液晶显示器和有机发光二极管（OLED）等器件的透明导电氧化物薄膜。

在太阳能行业中，PECVD用于制备薄膜太阳电池的多层结构，如非晶硅和微晶硅薄膜。

此外，PECVD设备还广泛应用于光学镀膜、防反射涂层和生物医学领域等。

在使用PECVD设备进行表面涂层时，需要考虑反应气体的选择、流量和工艺参数的优化，以确保所需的沉积效果。
