五大员岗位《建筑识图》复习题纲

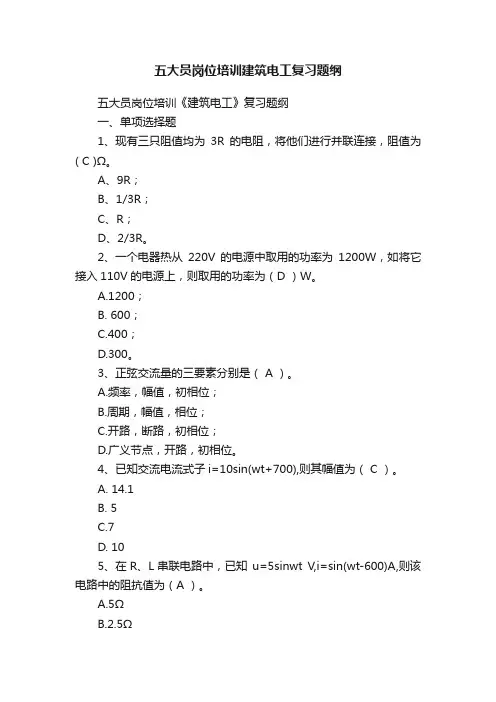

五大员岗位培训建筑电工复习题纲五大员岗位培训《建筑电工》复习题纲一、单项选择题1、现有三只阻值均为3R的电阻，将他们进行并联连接，阻值为( C )Ω。

A、9R；B、1/3R；C、R；D、2/3R。

2、一个电器热从220V的电源中取用的功率为1200W，如将它接入110V的电源上，则取用的功率为（D ）W。

A.1200；B. 600；C.400；D.300。

3、正弦交流量的三要素分别是（ A ）。

A.频率，幅值，初相位；B.周期，幅值，相位；C.开路，断路，初相位；D.广义节点，开路，初相位。

4、已知交流电流式子i=10sin(wt+700),则其幅值为（ C ）。

A. 14.1B. 5C.7D. 105、在R、L串联电路中，已知u=5sinwt V,i=sin(wt-600)A,则该电路中的阻抗值为（A ）。

A.5ΩB.2.5ΩC.7ΩD.10Ω6、安全照明应属于（ C ）。

A．一般照明 B、备用照明 C、应急照明 D、日常照明7、有一三相对称负载，其每相的电阻R=4Ω、XL=3Ω，将负载联接成星形接于线电压UL=380V的三相电源上，则相电流为（ C ）。

A.20A；B.10A；C.44A；D.16A8、频率单位是（ B ）。

A.千瓦；B.Hz；C.安培；D.千伏安。

9、已知电动机铭牌上的额定转速为2900r/min，则电动机旋转磁场n0的转速为（ D ）。

A.1000r/minB. 1500r/minC.2000r/minD. 3000r/min。

10、有一三相异步电动机，其绕组连接成三角形，接于线电压UL=380V的电源上，从电源所取用的功率P=11.43KW,功率因数COSФ=0.87,则线电流为（ C ）。

A．10A B.11.56A C.20A D.40A11．有一TN-S系统，相线截面为10mm2，则零线与PE 线截面宜选用（ D ）。

A．16mm2 B．35mm2 C．25mm2 D．10mm212．接地装置安装一般规定接地体埋深不小于（ A ）m。

建筑工程制图与识图复习题建筑工程制图与识图复习题建筑工程制图是建筑设计的重要环节，它通过图纸的形式将设计师的构思转化为可视化的表达。

在建筑工程制图中，识图是一项必备的技能，它要求我们能够准确地理解和解读图纸上的各种符号和标记。

本文将介绍建筑工程制图的基本知识和一些常见的识图复习题。

一、建筑工程制图的基本知识1. 建筑平面图：建筑平面图是建筑工程中最常见的图纸，它展示了建筑物在水平方向上的布局和分隔。

在平面图中，我们可以看到房间的位置、大小和功能，以及墙体、门窗等建筑元素的位置和尺寸。

2. 建筑立面图：建筑立面图展示了建筑物在垂直方向上的外观和结构。

它可以显示建筑物的高度、立面材料、窗户和门的位置等信息。

3. 剖面图：剖面图是建筑物的垂直切面图，它展示了建筑物内部的结构和构造。

剖面图可以帮助我们理解建筑物的空间布局、层高、楼板厚度等信息。

4. 建筑细部图：建筑细部图展示了建筑物中的一些关键细节，如墙体连接、窗户细节、楼梯设计等。

它们通常以放大的形式呈现，以便更清晰地展示细节。

二、识图复习题1. 请根据以下平面图，判断该建筑物的功能和主要房间的位置。

（插入一张平面图）答案：根据平面图可以看出，该建筑物是一所学校。

主要房间的位置包括教室、图书馆、实验室、办公室等。

2. 请根据以下立面图，判断该建筑物的外观特点和结构材料。

（插入一张立面图）答案：根据立面图可以看出，该建筑物的外观特点是现代简约风格，采用了大面积的玻璃幕墙和金属材料。

这种设计风格给人一种开放、明亮的感觉。

3. 请根据以下剖面图，判断该建筑物的楼层高度和楼板厚度。

（插入一张剖面图）答案：根据剖面图可以看出，该建筑物的楼层高度为3米，楼板厚度为0.2米。

4. 请根据以下细部图，判断该建筑物的墙体连接方式和窗户设计。

（插入一张细部图）答案：根据细部图可以看出，该建筑物的墙体采用了悬挂式连接方式，窗户设计为推拉窗。

通过以上识图复习题，我们可以加深对建筑工程制图的理解和应用。

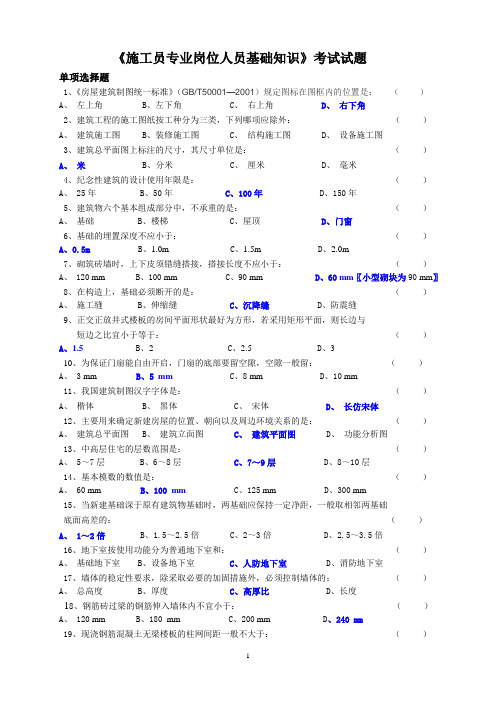

《施工员专业岗位人员基础知识》考试试题单项选择题1、《房屋建筑制图统一标准》（GB/T50001—2001）规定图标在图框内的位置是：（）A、左上角B、左下角C、右上角D、右下角2、建筑工程的施工图纸按工种分为三类，下列哪项应除外：（）A、建筑施工图B、装修施工图C、结构施工图D、设备施工图3、建筑总平面图上标注的尺寸，其尺寸单位是：（）A、米B、分米C、厘米D、毫米4、纪念性建筑的设计使用年限是：（）A、 25年B、50年C、100年D、150年5、建筑物六个基本组成部分中，不承重的是：（）A、基础B、楼梯C、屋顶D、门窗6、基础的埋置深度不应小于：（）A、0.5mB、1.0mC、1.5mD、2.0m7、砌筑砖墙时，上下皮须错缝搭接，搭接长度不应小于：（）A、 120 mmB、100 mmC、90 mmD、60 mm〖小型砌块为90 mm〗8、在构造上，基础必须断开的是：（）A、施工缝B、伸缩缝C、沉降缝D、防震缝9、正交正放井式楼板的房间平面形状最好为方形，若采用矩形平面，则长边与短边之比宜小于等于：（）A、1.5B、2C、2.5D、310、为保证门扇能自由开启，门扇的底部要留空隙，空隙一般留：（）A、 3 mmB、5 mmC、8 mmD、10 mm11、我国建筑制图汉字字体是：（）A、楷体B、黑体C、宋体D、长仿宋体12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是：（）A、建筑总平面图B、建筑立靣图C、建筑平面图D、功能分析图13、中高层住宅的层数范围是：（）A、 5～7层B、6～8层C、7～9层D、8～10层14、基本模数的数值是：（）A、 60 mmB、100 mmC、125 mmD、300 mm15、当新建基础深于原有建筑物基础时，两基础应保持一定净距，一般取相邻两基础底面高差的：（）A、 1～2倍B、1.5～2.5倍C、2～3倍D、2.5～3.5倍16、地下室按使用功能分为普通地下室和：（）A、基础地下室B、设备地下室C、人防地下室D、消防地下室17、墙体的稳定性要求，除采取必要的加固措施外，必须控制墙体的：（）A、总高度B、厚度C、高厚比D、长度18、钢筋砖过梁的钢筋伸入墙体内不宜小于：（）A、 120 mmB、180 mmC、200 mmD、240 mm19、现浇钢筋混凝土无梁楼板的柱网间距一般不大于：（）A、5 mB、6 mC、7 mD、8 m20、楼梯段上部净空高度不应小于：（）A、2.0 mB、2.1 mC、2.2 mD、2.4 m21、残疾人轮椅使用的坡道坡度不应大于：（）A、1 ：10B、1 ：12C、1 ：16D、1 ：2022、屋面防水等级为Ⅱ级，其防水层合理使用年限是：（）A、 15年B、 20年C、 25年D、50年23、屋面泛水高度应自保护层算起，高度不应小于：（）A、 100 mmB、150 mmC、200 mmD、250 mm24、应力的单位为（）A、KN/mB、N/mC、N/mm2D、KN25、矩形截面梁横截面上最大剪应力为该横截面上平均剪应力的（）A、0.5倍B、1.5倍C、1.75倍D、2倍26、梁上A截面作用有一力偶，力偶矩为m ，另一截面K到A的距离为L 此力偶对K点的力矩等于（）A、mB、mLC、m+LD、、m-L27、水平放置的悬臂梁AB，A为固定支座，梁长度为L，全梁布满向下的均布线荷载q，弯矩图 ( )A、为凹口向上的二次抛物线，MA= —0.5qL2B、为凹口向下的二次抛物线，M A= 0.5qL2C、为直线M A= —qL2D、为直线M A= qL228、固定铰支座A的支座反力通常用（）表示A、XA，Y AB、X A，M AC、Y A，M AD、X A，Y A，M A29、轴向拉伸杆，纵向应变为ε，横向应变为ε1，材料的泊松比为μ，它们的关系为（）A、ε= —με1B、ε1= —μεC、ε= με1D、ε1= με30、混凝土在空气中凝结，体积缩小的现象称：（）A、徐变B、应变C、收缩D、疲劳31、以下（）哪一种钢筋属于有明显屈服点钢筋（）A、热轧钢筋B、钢绞线C、钢丝D、热处理钢筋32、材料强度标准值f k和设计值f 比较：（）A、f k< fB、fk> fC、 f k= fD、无法比较33、提高钢筋混凝土受弯构件正截面抗弯强度最有效的方法是提高：（）A、强度等级B、截面宽度C、截面高度D、箍筋强度34、受弯构件斜截面抗剪强度计算，当V≤0.7f t bh0时，则：（）A、需计算配箍B、不需配置箍筋C、截面太大D、按构造配箍〖基础知识P239。

建筑识图复习题及答案建筑识图是工程技术人员必须掌握的基本技能之一，它涉及到对建筑图纸的阅读、理解和应用。

以下是一些建筑识图的复习题及答案，供参考。

一、选择题1. 建筑图纸中，通常使用哪些符号来表示墙体？- A. 直线- B. 虚线- C. 点划线- D. 波浪线答案：A2. 在建筑图纸上，以下哪个符号表示门？- A. 圆形- B. 矩形- C. 箭头- D. 斜线答案：B3. 建筑平面图中，哪个字母通常用来表示窗户？- A. W- B. D- C. C- D. M答案：A4. 建筑图纸中的尺寸标注，通常包括哪些内容？- A. 长度和宽度- B. 高度和深度- C. 长度、宽度和高度- D. 长度、宽度、高度和深度答案：D5. 在建筑图纸上，以下哪个符号表示楼梯？- A. 斜线- B. 折线- C. 螺旋线- D. 波浪线答案：B二、判断题1. 建筑图纸中的平面图是建筑物的水平剖面图。

（错误）2. 建筑图纸中的立面图是建筑物的垂直剖面图。

（错误）3. 建筑图纸中的剖面图是建筑物的垂直剖面图。

（正确）4. 建筑图纸中的详图是用来展示建筑物细节部分的图。

（正确）5. 建筑图纸中的索引图是用来表示建筑物整体布局的图。

（错误）三、简答题1. 简述建筑平面图的作用。

答案：建筑平面图是展示建筑物水平方向布局的图纸，它详细展示了建筑物的平面布局，包括房间的分布、墙体的位置、门窗的设置等，是建筑设计和施工的重要参考。

2. 描述建筑立面图的特点。

答案：建筑立面图是展示建筑物垂直方向的图纸，它通常展示建筑物的正面、侧面或背面，包括建筑物的高度、窗户和门的位置、屋顶的形态等，有助于理解建筑物的外观和结构。

3. 解释建筑剖面图的作用。

答案：建筑剖面图是通过对建筑物进行假想的垂直切割，展示其内部结构和构造的图纸。

它有助于了解建筑物的内部构造、材料和空间关系，对于施工和结构设计至关重要。

四、应用题1. 假设你是一名建筑师，需要根据以下信息绘制一个简单的住宅平面图：- 住宅面积：100平方米- 房间数量：3个卧室，1个客厅，1个厨房，1个卫生间- 其他要求：至少有一个阳台答案：根据上述信息，可以绘制一个包含三个卧室、一个客厅、一个厨房和一个卫生间的住宅平面图。

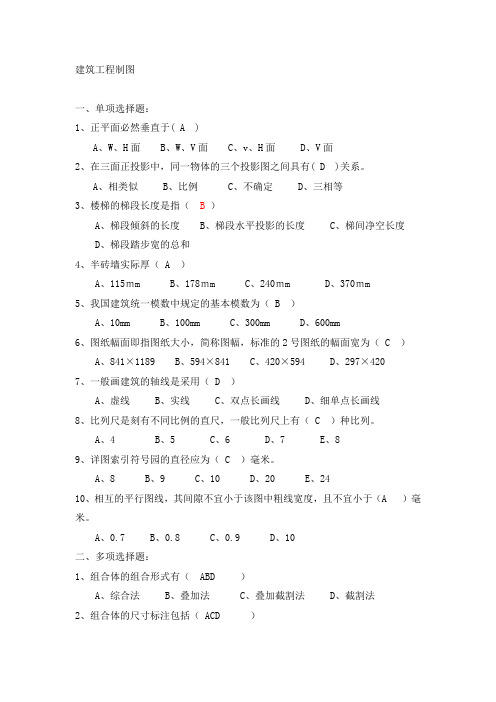

建筑工程制图一、单项选择题：1、正平面必然垂直于( A )A、W、H面B、W、V面C、v、H面D、V面2、在三面正投影中，同一物体的三个投影图之间具有( D )关系。

A、相类似B、比例C、不确定D、三相等3、楼梯的梯段长度是指（ B ）A、梯段倾斜的长度B、梯段水平投影的长度C、梯间净空长度D、梯段踏步宽的总和4、半砖墙实际厚（ A ）A、115ｍmB、178ｍmC、240ｍmD、370ｍm5、我国建筑统一模数中规定的基本模数为（ B ）A、10mmB、100mmC、300mmD、600mm6、图纸幅面即指图纸大小，简称图幅，标准的2号图纸的幅面宽为（ C ）A、841×1189B、594×841C、420×594D、297×4207、一般画建筑的轴线是采用（ D ）A、虚线B、实线C、双点长画线D、细单点长画线8、比列尺是刻有不同比例的直尺，一般比列尺上有（ C）种比列。

A、4B、5C、6D、7E、89、详图索引符号园的直径应为（ C）毫米。

A、8B、9C、10D、20E、2410、相互的平行图线，其间隙不宜小于该图中粗线宽度，且不宜小于（A ）毫米。

A、0.7B、0.8C、0.9D、10二、多项选择题：1、组合体的组合形式有（ ABD）A、综合法B、叠加法C、叠加截割法D、截割法2、组合体的尺寸标注包括（ ACD）A、定形尺寸B、尺寸数字C、定位尺寸D、总尺寸E、尺寸界限3、模数一般分为（AD ）A、基本模数B、分模数C、扩大模数D、导出模数4、房屋是由（ABCDEF ）组成。

A、基础B、墙和柱C、楼地面D、楼梯E、屋顶F、门窗5、在结构平面图中配置双层钢筋时，底层钢筋的弯钩应（ A D ）A、向上B、向下C、向右D、向左6、一般具有通用性质的图样叫（ BD ）A、标准图集B、标准图C、通用图集D、通用图7、同一个物体的三个正投影之间具有（ ACD ）的“三等”关系。

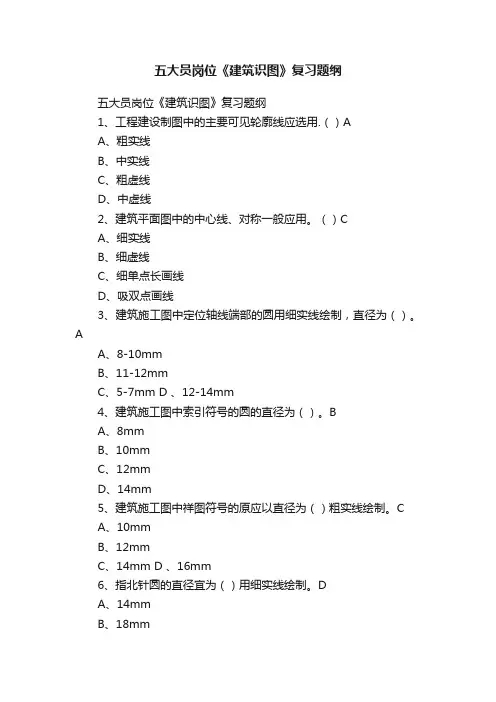

五大员岗位《建筑识图》复习题纲五大员岗位《建筑识图》复习题纲1、工程建设制图中的主要可见轮廓线应选用.（）AA、粗实线B、中实线C、粗虚线D、中虚线2、建筑平面图中的中心线、对称一般应用。

（）CA、细实线B、细虚线C、细单点长画线D、吸双点画线3、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）。

AA、8-10mmB、11-12mmC、5-7mm D 、12-14mm4、建筑施工图中索引符号的圆的直径为（）。

BA、8mmB、10mmC、12mmD、14mm5、建筑施工图中祥图符号的原应以直径为（）粗实线绘制。

CA、10mmB、12mmC、14mm D 、16mm6、指北针圆的直径宜为（）用细实线绘制。

DA、14mmB、18mmC、20mm D 、24mm7、房屋结构常用构件代号“ WB ”表示。

BA、空心板B、屋面板C、密肋板D、折板8、房屋结构中基础梁的代号为.DA、TLB、LLC、WLD、JL9、房屋结构中框架代号为.AA、KJB、GJC、CJD、ZJ10、房屋结构中空心板的代号为。

CA、CBB、WBC、KBD、ZB11、结构施工土中的圈梁表示（） .BA、GLB、QLC、JLD、KL12、结构施工图中的楼梯梁的代号为。

（） DA、GLB、DLC、JLD、TL13、给排水的压力管道应标注（）标高.AA、管中心B、管底C、官定D、以上都可以14、给水排水制图中的沟渠和重立流管道宜标注（）标高。

BA、管中心B、管内底C、管顶D、以上都可以15、水煤气输送钢管、铸铁管等管材，管径宜以（）表示.CA、外径DX壁厚B、内径dC、公称直径DND、以上都是16、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是17、无缝钢管、焊接钢管、铜管、不锈钢管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是18、给水排水工程图常用代号图例中“一一J――”表示。

建筑识图复习题答案一、选择题1. 建筑平面图中的墙体厚度通常用______表示。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 建筑立面图中，门窗洞口的表示方法通常是______。

A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用双点划线表示答案：B3. 建筑剖面图中，楼板的表示方法为______。

A. 用粗实线表示B. 用细实线表示C. 用虚线表示D. 用点划线表示答案：C4. 在建筑施工图中，室内地面标高通常以______为基准。

A. 室外地面标高B. 室内地面标高C. 建筑底层地面标高D. 建筑顶层地面标高答案：A5. 建筑详图的比例通常比平面图和立面图的比例______。

A. 大B. 小C. 相等D. 不确定答案：A二、填空题6. 建筑平面图中，墙体的厚度一般用______线表示，而门窗洞口则用______线表示。

答案：细实线，虚线7. 在建筑剖面图中，______线用于表示墙体的厚度，而______线则用于表示楼板的位置。

答案：粗实线，虚线8. 建筑施工图中，室内地面标高通常以______为基准，而室外地面标高则作为参考。

答案：室外地面标高9. 建筑详图的比例通常比平面图和立面图的比例______，以便更清晰地展示细节。

答案：大10. 在建筑立面图中，______线用于表示门窗洞口，而______线则用于表示墙体的厚度。

答案：虚线，细实线三、简答题11. 简述建筑平面图、立面图和剖面图的主要区别。

答案：建筑平面图主要展示建筑物的水平布局，包括房间的划分、门窗的位置等；立面图则展示建筑物的垂直外观，包括墙面的装饰、门窗的排列等；剖面图则是通过建筑物的垂直切面来展示内部结构，如楼板、墙体等的厚度和材料。

12. 描述建筑施工图中标高的作用及其表示方法。

答案：建筑施工图中的标高用于表示建筑物各部分相对于基准面的高度，通常以室外地面标高为基准。

标高通常用数字和箭头表示，箭头指向被标注的物体，数字表示该物体相对于基准面的高度。

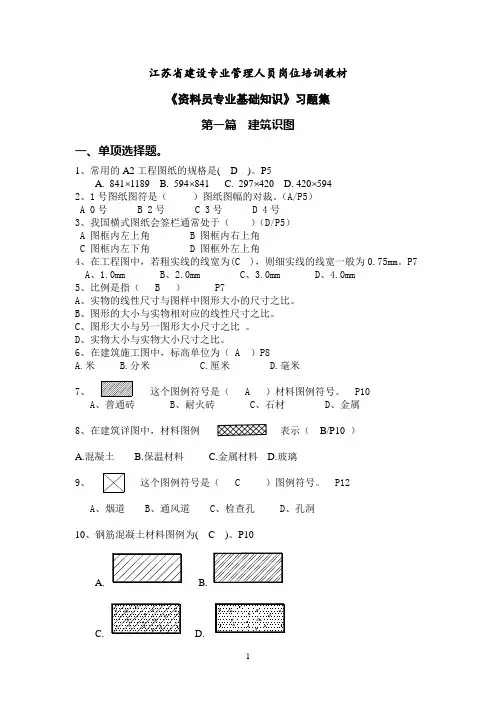

江苏省建设专业管理人员岗位培训教材《资料员专业基础知识》习题集第一篇建筑识图一、单项选择题。

1、常用的A2工程图纸的规格是( D)。

P5A. 841⨯1189B. 594⨯841C. 297⨯420D.420⨯5942、1号图纸图符是（）图纸图幅的对裁。

（A/P5）A 0号B 2号C 3号D 4号3、我国横式图纸会签栏通常处于（）（D/P5）A 图框内左上角B 图框内右上角C 图框内左下角D 图框外左上角4、在工程图中，若粗实线的线宽为(C )，则细实线的线宽一般为0.75mm。

P7A、1.0mmB、2.0mmC、3.0mmD、4.0mm5、比例是指（ B ） P7A、实物的线性尺寸与图样中图形大小的尺寸之比。

B、图形的大小与实物相对应的线性尺寸之比。

C、图形大小与另一图形大小尺寸之比。

D、实物大小与实物大小尺寸之比。

6、在建筑施工图中，标高单位为（ A ）P8A.米B.分米C.厘米D.毫米7、这个图例符号是（ A ）材料图例符号。

P10A、普通砖B、耐火砖C、石材D、金属8、在建筑详图中，材料图例表示（B/P10 ）A.混凝土B.保温材料C.金属材料D.玻璃9、这个图例符号是（ C ）图例符号。

P12A、烟道B、通风道C、检查孔D、孔洞10、钢筋混凝土材料图例为( C)。

P10A.B.C.D.11、投影中心S在有限的距离内时，投影线是相互不平行的发射线状，得到的投影称为( A)。

P19A.中心投影B.斜投影C.正投影D.平行投影12、投影可以分为中心投影和（ A ）。

P19A、平行投影B、正投影C、透视投影D、标高投影13、工程上通常用（）来形成设计图纸（D/P19）A 中心投影B 斜投影C 分散投影D 正投影14、工程上的标高投影是采用( D /P19 )绘制的。

A.斜投影B.多面正投影C.平行投影D.单面正投影15、圆锥体置于三面投影体系中，使其轴线垂直于H面，其水平投影为(D)。

P22A.一段圆弧B.矩形C.椭圆D.圆16、如果将物体放在互相垂直的投影面之间，用三组分别(D)的平行投射线进行投影，就得到物体三个方向的正投影图，也即形成了三面投影图。

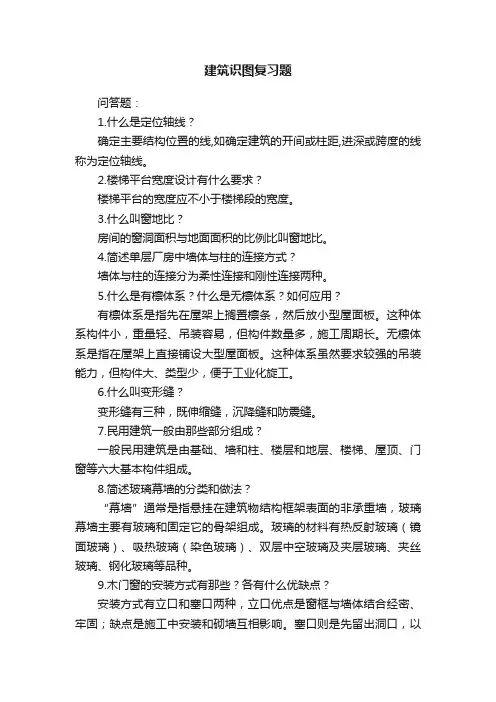

建筑识图复习题问答题：1.什么是定位轴线？确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。

2.楼梯平台宽度设计有什么要求？楼梯平台的宽度应不小于楼梯段的宽度。

3.什么叫窗地比？房间的窗洞面积与地面面积的比例比叫窗地比。

4.简述单层厂房中墙体与柱的连接方式？墙体与柱的连接分为柔性连接和刚性连接两种。

5.什么是有檩体系？什么是无檩体系？如何应用？有檩体系是指先在屋架上搁置檩条，然后放小型屋面板。

这种体系构件小，重量轻、吊装容易，但构件数量多，施工周期长。

无檩体系是指在屋架上直接铺设大型屋面板。

这种体系虽然要求较强的吊装能力，但构件大、类型少，便于工业化旋工。

6.什么叫变形缝？变形缝有三种，既伸缩缝，沉降缝和防震缝。

7.民用建筑一般由那些部分组成？一般民用建筑是由基础、墙和柱、楼层和地层、楼梯、屋顶、门窗等六大基本构件组成。

8.简述玻璃幕墙的分类和做法？“幕墙”通常是指悬挂在建筑物结构框架表面的非承重墙，玻璃幕墙主要有玻璃和固定它的骨架组成。

玻璃的材料有热反射玻璃（镜面玻璃）、吸热玻璃（染色玻璃）、双层中空玻璃及夹层玻璃、夹丝玻璃、钢化玻璃等品种。

9.木门窗的安装方式有那些？各有什么优缺点？安装方式有立口和塞口两种，立口优点是窗框与墙体结合经密、牢固；缺点是施工中安装和砌墙互相影响。

塞口则是先留出洞口，以后在安装，施工方便，但框与墙间的距离较大。

建筑物的使用部分包含那些？主要房间部分和辅助房间部分。

判断题：1.点的水平投影到OX轴的距离反映到W面的距离（错）2.标高投影是标有高度数值的水平正投影图（对）3.由相互平行投射线所产生的投影称为平行投影（对）4.垂直于投影面的直线，其投影积聚为一个点。

这种特性叫做积聚性（对）5.在三面投影中，对形体的“宽”的定义为；前后之间的距离（对）6.标高投影是标有高度数值的正面投影图（错）7.建筑图中的尺寸除总平面图及标高以米为单位外，其他一律以毫米为单位（对）8.尺寸标注由尺寸线、尺寸界线、起止符号和数字组成（对）9.比例应采用阿拉伯数字注写在图名右侧，其字号比图名小1号或2号（对）10.当整张图纸的图形都采用同一比例绘制时，可将比例统一写在图纸的标题栏内（对）1.基础埋深的最小深度为0.8m（错）2.当地下水的常处水位和最高水位均在地下室地坪标高以下时，须在地下室外墙面设垂直防潮层（对）3.钢筋混凝土基础属于柔性基础（对）4.基础是建筑物的墙或柱埋在地下的扩大部分。

五大员岗位《建筑识图》复习题纲1、工程建设制图中的主要可见轮廓线应选用.（）AA、粗实线B、中实线C、粗虚线D、中虚线2、建筑平面图中的中心线、对称一般应用。

（）CA、细实线B、细虚线C、细单点长画线D、吸双点画线3、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）。

AA、8-10mmB、11-12mmC、5-7mmD、12-14mm4、建筑施工图中索引符号的圆的直径为（）。

BA、8mmB、10mmC、12mmD、14mm5、建筑施工图中祥图符号的原应以直径为（）粗实线绘制。

CA、10mmB、12mmC、14mmD、16mm6、指北针圆的直径宜为（）用细实线绘制。

DA、14mmB、18mmC、20mmD、24mm7、房屋结构常用构件代号“WB”表示。

BA、空心板B、屋面板C、密肋板D、折板8、房屋结构中基础梁的代号为.DA、TLB、LLC、WLD、JL9、房屋结构中框架代号为.AA、KJB、GJC、CJD、ZJ10、房屋结构中空心板的代号为。

CA、CBB、WBC、KBD、ZB11、结构施工土中的圈梁表示( ) .BA、GLB、QLC、JLD、KL12、结构施工图中的楼梯梁的代号为。

( ) DA、GLB、DLC、JLD、TL13、给排水的压力管道应标注( )标高.AA、管中心B、管底C、官定D、以上都可以14、给水排水制图中的沟渠和重立流管道宜标注( )标高。

BA、管中心B、管内底C、管顶D、以上都可以15、水煤气输送钢管、铸铁管等管材，管径宜以（）表示.CA、外径DX壁厚B、内径dC、公称直径DND、以上都是16、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是17、无缝钢管、焊接钢管、铜管、不锈钢管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是18、给水排水工程图常用代号图例中“——J——”表示。
