一、实验目的1. 熟悉51单片机的基本结构和工作原理。
2. 掌握51单片机的I/O口编程方法。
3. 学习蜂鸣器的驱动原理和应用。
4. 通过实验，提高动手实践能力和问题解决能力。
二、实验原理蜂鸣器是一种将电信号转换为声音信号的器件，常用于产生按键音、报警音等提示信号。
根据驱动方式，蜂鸣器可分为有源蜂鸣器和无源蜂鸣器。
1. 有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。
2. 无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才能发声，调整提供振荡脉冲的频率，可发出不同频率的声音。
在本次实验中，我们使用的是无源蜂鸣器。
51单片机通过控制P1.5端口的电平，产生周期性的方波信号，驱动蜂鸣器发声。
三、实验器材1. 51单片机实验板2. 蜂鸣器3. 连接线4. 电路焊接工具5. 编程软件（如Keil）四、实验步骤1. 电路连接：- 将蜂鸣器的正极连接到51单片机的P1.5端口。
- 将蜂鸣器的负极接地。
2. 程序编写：- 使用Keil软件编写程序，实现以下功能：1. 初始化P1.5端口为输出模式。
2. 通过循环，不断改变P1.5端口的电平，产生方波信号。
3. 调整方波信号的频率，控制蜂鸣器的音调。
3. 程序下载：- 将程序下载到51单片机中。
4. 实验观察：- 启动程序后，观察蜂鸣器是否发声，以及音调是否与程序设置一致。
五、实验结果与分析1. 实验结果：- 成功驱动蜂鸣器发声，音调与程序设置一致。
2. 结果分析：- 通过实验，我们掌握了51单片机的I/O口编程方法，以及蜂鸣器的驱动原理。
- 在程序编写过程中，我们学习了方波信号的生成方法，以及如何调整方波信号的频率。
六、实验总结本次实验成功地实现了51单片机控制蜂鸣器发声的功能，达到了预期的实验目的。
通过本次实验，我们提高了以下能力：1. 对51单片机的基本结构和工作原理有了更深入的了解。
2. 掌握了51单片机的I/O口编程方法。
3. 学习了蜂鸣器的驱动原理和应用。
如何正确连接并使用电子电路中的蜂鸣器蜂鸣器是一种常见的电子组件，它可用于产生声音信号。
在电子电路中，正确连接和使用蜂鸣器是至关重要的。
本文将介绍如何正确连接并使用电子电路中的蜂鸣器，以确保其正常工作。
一、蜂鸣器的类型和工作原理蜂鸣器主要有无源蜂鸣器和有源蜂鸣器两种类型。
无源蜂鸣器是一种压电传感器，需要外部驱动电路才能发出声音。
有源蜂鸣器则集成了驱动电路，可以直接使用。
无源蜂鸣器的工作原理是通过施加交变电场使压电晶体振动，从而产生声波。
有源蜂鸣器则利用内部振荡电路产生声音，并通过一个或多个引脚进行控制。
二、连接蜂鸣器的基本方法无论是无源蜂鸣器还是有源蜂鸣器，连接到电子电路中的方法基本相同。
首先，我们需要确定蜂鸣器的正负极性。
通常蜂鸣器上会有标记，标明正极或长脚。
将正极连接到正电源（如Vcc），将负极连接到负电源（如GND）。
三、使用无源蜂鸣器的注意事项使用无源蜂鸣器时，我们需要额外的驱动电路来提供交变电场。
一个常见的驱动电路是使用震荡器（如555定时器）和其他必要的电子元件。
在连接无源蜂鸣器时，需要确保提供足够的电流和电压。
根据蜂鸣器的规格，选择合适的电流限制电阻以保护蜂鸣器，并确保工作在安全范围内。
四、使用有源蜂鸣器的注意事项有源蜂鸣器通常具有内部的振荡电路，因此可以直接连接到电子电路中。
在使用有源蜂鸣器时，我们需要注意输出电流和控制方式。
有源蜂鸣器通常有多个引脚，包括电源引脚（如Vcc和GND）以及控制引脚。
根据蜂鸣器规格，将电源引脚正确连接到电源，将控制引脚连接到适当的控制信号。
五、应用示例蜂鸣器在各种电子设备中都有广泛的应用。
以下是一个简单的示例，展示如何正确连接和使用蜂鸣器。
首先，将蜂鸣器的正极连接到3.3V的电源，负极连接到GND，确保极性正确。
然后，将控制引脚连接到一个可编程的微控制器引脚。
在编程上，我们可以使用适当的控制信号来触发蜂鸣器发声。
例如，通过设置引脚为高电平或低电平，或使用 PWM（脉冲宽度调制）信号来控制发声频率和音量。
有源与无源蜂鸣器的介绍及识别（驱动/电路）一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
蜂鸣器的制作（１）制备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器教你区分有源蜂鸣器和无源蜂鸣器现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。
蜂鸣器知识点总结一、蜂鸣器的工作原理蜂鸣器的工作原理比较简单，它由一个发声元件和一个驱动电路组成。
发声元件一般使用压电陶瓷和震动片，当外加电压施加到压电陶瓷或者震动片上时，它们就会产生机械振动，从而发出声音。
这个振动的频率就是蜂鸣器的声音频率。
驱动电路一般由振荡器和功率放大器组成。
振荡器负责产生一定频率的电信号，当这个信号传递到发声元件上时，就可以驱动发声元件振动并发出声音。
功率放大器则起到放大电信号的作用，以保证发声元件发出足够的声音。
二、蜂鸣器的分类蜂鸣器主要可以分为有源式和无源式两种。
有源式蜂鸣器内置了驱动电路，并且可以直接接到电源上工作，因此使用比较方便。
无源式蜂鸣器则需要外接一个外部驱动电路，一般来说它的声音效果要好一些。
从声音频率上来分，蜂鸣器又可以分为单音蜂鸣器和多音蜂鸣器。
单音蜂鸣器只能发出固定频率的声音，而多音蜂鸣器则可以发出不同频率的声音，因此使用更加灵活。
此外，根据尺寸和形状的不同，蜂鸣器还有圆形、方形、长方形等多种形状，以适应不同的应用场景。
三、蜂鸣器的应用领域蜂鸣器在各种电子设备中都有广泛的应用，下面将主要介绍几个主要的应用领域。
1. 家用电器蜂鸣器在家用电器中是常见的元件，比如微波炉、电热水壶、洗衣机等。
它们可以用来提示设备的工作状态或者提醒用户注意事项，比如微波炉工作结束时就会发出蜂鸣声。
2. 汽车汽车中也是蜂鸣器的主要应用场景之一，比如在倒车时就会发出“滴滴”声来提示驾驶员。
另外，蜂鸣器也可以用来作为车辆的报警声音。
3. 工业控制系统在工业控制系统中，蜂鸣器也是非常重要的一种元件，比如在机床、生产线等设备中就会用到蜂鸣器来进行报警提示。
4. 电子玩具电子玩具中常常会使用多音蜂鸣器，它可以根据不同的情况发出不同的声音，从而增加玩具的趣味性。
四、蜂鸣器的未来发展趋势随着电子科技的不断发展，蜂鸣器也在不断地进行创新和改进。
未来蜂鸣器可能会朝着以下几个方面进行发展。
1. 多功能化未来的蜂鸣器可能会集成更多的功能，比如温度传感器、湿度传感器等，以适应更加复杂的应用场景。
有源蜂鸣器和无源蜂鸣器如何区别？在学习和使用电子元器件时，蜂鸣器是我们常用到的一个元器件。
但在选择蜂鸣器时，我们会发现有源蜂鸣器和无源蜂鸣器，这两者之间有什么区别呢？本文将为大家介绍有源蜂鸣器和无源蜂鸣器的区别以及使用场景。
什么是有源蜂鸣器？有源蜂鸣器是指一种能自发发声的蜂鸣器，它的内部包括振动器和驱动电路。
与无源蜂鸣器不同，有源蜂鸣器只能适用于直流电源，无法使用交流电源。
它的音频输出一般分为单音和多音两种。
有源蜂鸣器可以通过正负极的极性连接来控制发声，另外还可以根据不同的信号进行控制，它的音质较好，音量较大，适合用于警告、提醒、报警等场合。
什么是无源蜂鸣器？无源蜂鸣器是指需要外部信号源才能发声的蜂鸣器，它一般由振动片和共振器组成。
无源蜂鸣器不能兼容直流电源和交流电源，一般需要使用外部电路或者芯片来驱动。
无源蜂鸣器有一个显著的特点就是音质较差，音量也相对较小，但是它的成本较低，易于寻找和使用。
无源蜂鸣器通常用于DIY项目、电子玩具、电路实验等场合。
有源蜂鸣器和无源蜂鸣器的区别1.工作原理不同：有源蜂鸣器内置电路，能实现自发发声，而无源蜂鸣器则需要外部信号源来驱动才能发声。
2.音质不同：由于其内置的电路和振动器的不同，有源蜂鸣器的音质较好，音量较大，而无源蜂鸣器的音质和音量均相对较差。
3.适用场景不同：由于其音质和音量的不同，有源蜂鸣器适合用于需要高音质和高音量的场景，如警告、提醒、报警功能等，而无源蜂鸣器适合用于成本较低、音效要求较低、使用范围广的场景，如DIY项目、电子玩具、电路实验等。
4.接线方式不同：由于其驱动方式的不同，有源蜂鸣器一般只需正负极的极性连接即可控制发声，而无源蜂鸣器则需要外部的信号源来驱动。
结语通过本文的介绍，大家对于有源蜂鸣器和无源蜂鸣器的区别应该有了更加深刻的认识。
在选择不同的蜂鸣器时，需要根据具体的需求以及使用场景来进行选择。
如果需要高音质、高音量的声音效果，可以选择有源蜂鸣器；如果音效要求不高且成本较低，可以选择无源蜂鸣器。

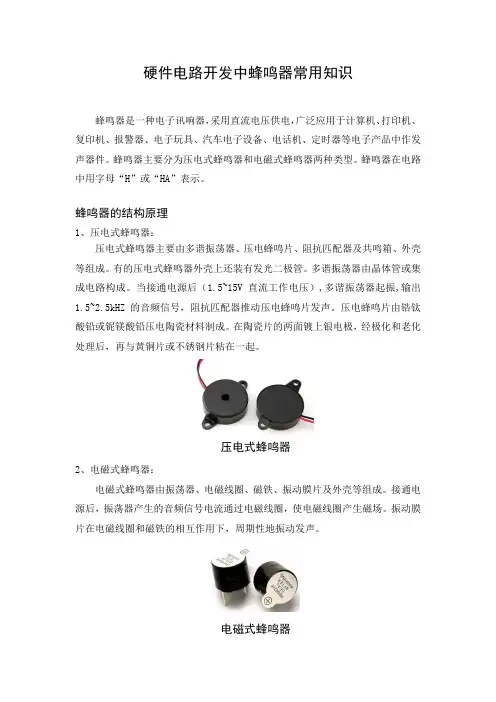

硬件电路开发中蜂鸣器常用知识蜂鸣器是一种电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
蜂鸣器在电路中用字母“H”或“HA”表示。
蜂鸣器的结构原理1、压电式蜂鸣器：压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
压电式蜂鸣器2、电磁式蜂鸣器：电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
电磁式蜂鸣器有源蜂鸣器和无源蜂鸣器1、有源蜂鸣器有源蜂鸣器直接接上额定电源就可连续发声，有源蜂鸣器工作的理想信号是直流电。
因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。
但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。
有源蜂鸣器2、无源蜂鸣器无源蜂鸣器和电磁扬声器一样，需要接在音频输出电路中才能发声，原因在于内部没有驱动电路。
无源蜂鸣器工作的理想信号是方波信号。
如果直接给予直流信号时，无源蜂鸣器是不发声的。
这是因为因为磁路恒定，钼片不能振动发音。
无源蜂鸣器蜂鸣器播放音乐：一般说来，单片机用蜂鸣器演奏音乐是单音频率，并不包含相应幅度的谐波频率，也就是说不能发出多种音色的声音。
因此单片机用蜂鸣器奏乐只需弄清楚两个概念就可以了：也就是“音调”和“节拍”。
蜂鸣器有源和无源用途蜂鸣器是一种能够产生持续或间歇音频信号的设备。
根据其工作原理，蜂鸣器可以分为有源和无源两种类型。
下面我将分别介绍有源蜂鸣器和无源蜂鸣器的用途。
有源蜂鸣器是一种需要外部电源驱动的蜂鸣器。
它通常由电压振荡器、放大器和振膜等电子元件组成。
有源蜂鸣器有以下几种常见的用途。
第一，报警系统。
有源蜂鸣器可以发出高频、大声的音频信号，被广泛应用于各种报警系统中，比如火灾报警系统、安防报警系统等。
当检测到火灾、盗窃行为等紧急情况时，有源蜂鸣器会发出刺耳的警报声，提醒人们注意并采取相应的措施。
第二，电子设备。
有源蜂鸣器可以被用于电子设备中的音频提示功能，比方说在手机、电脑、电子钟、微波炉等电子设备中。
当手机接收到新消息或者电话时，有源蜂鸣器会发出提示音提醒用户。
在电子钟中，有源蜂鸣器可以发出钟声，告诉人们时间到了。
此外，有源蜂鸣器也可以在微波炉等家电中发出报警声，提醒用户烹饪完成。
第三，通信设备。
在通信设备中，有源蜂鸣器可以用来产生不同的提示音，比如手机的按键音、拨号音、接听声等。
有源蜂鸣器可以通过不同的音频信号来反馈用户的操作，使得用户能够更直观地了解设备的运作状态。
第四，汽车和交通工具。
有源蜂鸣器在汽车和交通工具中广泛应用。
比如，车辆的倒车提示音、转向灯提示音以及安全带未系提示音等都是由有源蜂鸣器发出的。
这些提示音可以提高驾驶者和其他道路使用者的安全意识，减少交通事故的发生。
与有源蜂鸣器不同，无源蜂鸣器是一种无需外部电源驱动的蜂鸣器。
它通常由铁芯线圈、振荡片等基础元件组成。
无源蜂鸣器由于其简单的结构和低功耗，适用于以下几个方面的应用。
首先，家用电子设备中的声音提示。
无源蜂鸣器在家用电子设备中被广泛应用，比如电饭锅、洗衣机、电热水壶等。
通过发出不同频率和音调的蜂鸣声，无源蜂鸣器可以提醒用户操作的状态，比如电饭锅完成烹饪，洗衣机程序结束等。
其次，个人消费电子产品。
无源蜂鸣器也被广泛应用于各类个人消费电子产品，比如闹钟、手表、电子游戏等。
蜂鸣器的频率控制原理小伙伴们！今天咱们来唠唠蜂鸣器这个小玩意儿的频率控制原理，可有趣啦！蜂鸣器呢，就像一个小小的音乐精灵，能发出各种各样的声音。
那它的频率是咋被控制的呢？这得从蜂鸣器的内部构造说起。
蜂鸣器有两种常见的类型，一种是有源蜂鸣器，一种是无源蜂鸣器。
有源蜂鸣器内部自带了振荡源，就像它自己有个小乐队指挥似的，一通电就按照固定的频率唱歌啦。
无源蜂鸣器呢，就比较依赖外部的信号来控制频率。
咱先说说无源蜂鸣器的频率控制。
想象一下无源蜂鸣器是个听话的小娃娃，它在等着外部的信号来告诉它该怎么发声。
这时候，就需要一个控制器，比如说一个小小的单片机。
这个单片机就像一个超级聪明的大脑，它可以产生不同频率的电信号。
当这个电信号传到蜂鸣器的时候，蜂鸣器就会根据这个信号的频率来振动发声。
如果信号的频率比较低，蜂鸣器发出的声音就会比较低沉，就像一个老爷爷在慢悠悠地哼着小曲儿；如果频率比较高呢，那声音就变得尖锐起来，像个调皮的小老鼠在吱吱叫。
那这个单片机是怎么产生不同频率的信号的呢？这就涉及到数字电路的魔法啦。
单片机里面有个小定时器，这个定时器就像一个超级精准的小闹钟。
它可以按照我们设定的时间间隔来产生脉冲信号。
比如说，我们设定这个定时器每0.001秒就产生一个脉冲，那这个脉冲信号的频率就是1000Hz。
这个频率的信号传到蜂鸣器，蜂鸣器就会按照这个频率来振动发声。
而且啊，我们可以通过改变定时器的设置，轻松地改变信号的频率，就像给蜂鸣器换不同的歌曲一样。
再来说说有源蜂鸣器。
虽然它内部自带了振荡源，但是有时候我们也想让它按照我们的想法来改变频率呢。
这时候就有点小麻烦啦，不过也不是没办法。
有些有源蜂鸣器有外部控制引脚，我们可以通过给这个引脚输入不同的电压或者信号来微调它的振荡频率。
就像给一个已经有了自己节奏的小乐队，稍微调整一下指挥的节奏一样。
不过这种调整的范围通常比较小，不像无源蜂鸣器那样可以有很大的频率变化范围。
在实际的应用中，蜂鸣器频率控制可有用啦。

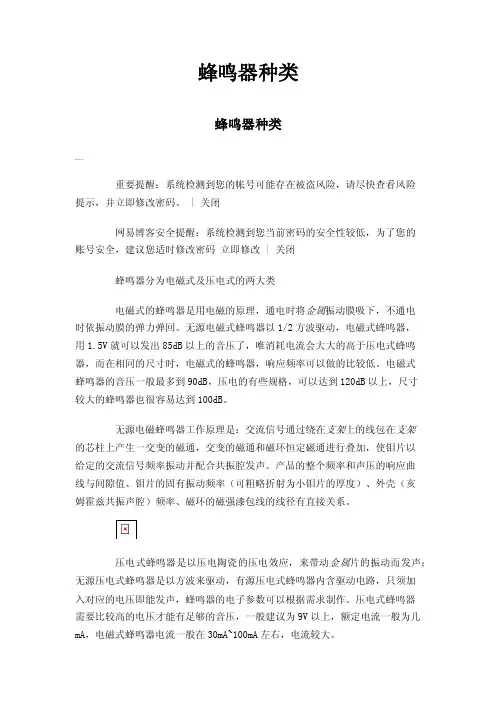

蜂鸣器种类蜂鸣器种类00重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。
| 关闭网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭蜂鸣器分为电磁式及压电式的两大类电磁式的蜂鸣器是用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回。
无源电磁式蜂鸣器以1/2方波驱动，电磁式蜂鸣器，用1.5V就可以发出85dB以上的音压了，唯消耗电流会大大的高于压电式蜂鸣器，而在相同的尺寸时，电磁式的蜂鸣器，响应频率可以做的比较低。
电磁式蜂鸣器的音压一般最多到90dB，压电的有些规格，可以达到120dB以上，尺寸较大的蜂鸣器也很容易达到100dB。
无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
压电式蜂鸣器是以压电陶瓷的压电效应，来带动金属片的振动而发声；无源压电式蜂鸣器是以方波来驱动，有源压电式蜂鸣器内含驱动电路，只须加入对应的电压即能发声，蜂鸣器的电子参数可以根据需求制作。
压电式蜂鸣器需要比较高的电压才能有足够的音压，一般建议为9V以上，额定电流一般为几mA，电磁式蜂鸣器电流一般在30mA~100mA左右，电流较大。
压电蜂鸣器是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后，会因为压电效应，而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响。
1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片，而其蜂鸣片须与共振腔频率搭配，才会有较高的音压输出，并由外部振荡电路生成推动信号，使蜂鸣器发出声音。
2、节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
有源蜂鸣器和无源蜂鸣器的区别有源蜂鸣器/无源蜂鸣器驱动电路图
有一种（元器件）会发出声音？听起来是不是很神奇？像我们常见的（贴片电阻），（贴片电容），贴片二三极管和贴片（芯片）等元器件，都没有会发声的电路功能，怎么还会有发出声音的元器件呢？别急，电路一点通给你说说它的奥秘；
众所周知，声音是由震动产生的；因此只需要设计开发出一个能产生震动的电路元器件，便可以发出声音，蜂鸣器就是利用这个原理研发制造出来的；
蜂鸣器，作为一个声学器件，在（电路设计）中常常被（工程师）用来声音报警提示；然而在具体的蜂鸣器电路设计，需要考虑蜂鸣器的类型；不同类型的蜂鸣器，驱动的电路也不同；
蜂鸣器按照发声原理，分为有源蜂鸣器与无源蜂鸣器2种类型；具体的（驱动电路）
有源蜂鸣器驱动电路
所谓有源蜂鸣器，是指在蜂鸣器内包含振荡源，无需外部提供振荡源，只需通电便可发声，因此（电阻）R2直接连接到（单片机）的普通IO引脚即可；
无源蜂鸣器驱动电路
所谓无源蜂鸣器，是指在蜂鸣器内部不包含振荡源，因此需要外部提供一定频率的振荡（信号）来驱动发声；因此电阻R2需要连接单片机的PWM引脚；
通过有源蜂鸣器与无源蜂鸣器的驱动电路对比发现，（硬件）电路虽然是相同，但软件的开发却不同，（电子工程师）在项目开发需要注意这一点；
蜂鸣器除去有源与无源之分，还有直插与贴片之分，通常在一些（PCB）空间较小的项目会选用贴片蜂鸣器，因为贴片蜂鸣器相比较直插蜂鸣器贵很多；。
有源蜂鸣器与无源蜂鸣器的区别有源（引脚长）无源（引脚长度相同）无源蜂鸣器的优点是：1、便宜；2、声音频率可控，可以做出“多来米发索拉西”的效果；3、在一些特例中，可以和LED复用一个控制口。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
有源蜂鸣器的优点是：程序控制方便区分：1、把蜂鸣器一脚朝天，如果电路板是黑色的表明是有缘的，如果电路板是绿色的表示无源的。
2、把万用表调到欧姆挡RX1位，用黑表笔接蜂鸣器的正极，慢慢触碰，如果发出咔咔生，电阻组织为8Ω或16Ω表示无源蜂鸣，如果发出持续的声音，表示有源！现在很常用的是一种有源蜂鸣器，内部有振荡、驱动电路。
加电源就可以响，你所说的估计就是那种。
优点是用起来省事，缺点是频率固定了，就只一个单音。
有源蜂鸣器和无源蜂鸣器的差别主要差别为：有源蜂鸣器和无源蜂鸣器的根本区别是产品对输入信号的要求不一样；有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。
因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。
但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。
而无源蜂鸣器没有内部驱动电路，有些公司和工厂称为讯响器，国标中称为声响器。
无源蜂鸣器工作的理想信号方波。
如果给预直流信号蜂鸣器是不响应的，因为磁路恒定，钼片不能振动发音。
实例中，把驱动方式给为交流驱动（PWM输出）控制，频率选为5kHz。
在实际使用蜂鸣器时，区分是有源还是无源蜂鸣器，电磁式还是压电式。
对于后者，他们的区别是：电磁无源蜂鸣属于感性负载器件，理想输入是正向方波通常记作：VO-P。
压无源蜂鸣属于容性负载器件，理想输入是双向方波通常记作：VP-P。
但是如果IC是反向器4049等，取一非门的输入和输出接蜂鸣器也是很理想的，只是有时IC的输出功率太小，声音达不到预期要求。
蜂鸣器知识点归纳总结一、有源蜂鸣器有源蜂鸣器是一种需要外部驱动电路才能正常工作的蜂鸣器。
它通常包含振膜、震动器和控制电路等组成部分。
有源蜂鸣器在工作时需要外部信号驱动，通过载波信号或者数字信号使得振膜产生振动，从而发出清脆的声音。
有源蜂鸣器的优点是音量可调、音色丰富、适用范围广泛，常用于需要发出声音信号的场合，如家电产品、手机、电子玩具等。
有源蜂鸣器的原理是通过外部电路控制振膜的振动频率和幅度，从而使其发出特定频率和音调的声音。
它的控制电路通常由振荡器、放大器和滤波器等组成，通过调节这些部件的参数可以改变蜂鸣器的音量和音调。
有源蜂鸣器的工作电压一般在3V~24V之间，工作电流在10mA~100mA之间，因此需要外部电源供电。
二、无源蜂鸣器无源蜂鸣器是一种不需要外部驱动电路就能发出声音的蜂鸣器。
它通常包含振膜、震动器和共振腔等组成部分。
无源蜂鸣器在工作时通过内部振动元件产生声音，不需要外部驱动信号。
无源蜂鸣器的优点是结构简单、功耗低、使用方便，常用于需要发出简单声音信号的场合，如门铃、火灾报警器、汽车倒车雷达等。
无源蜂鸣器的原理是通过共振腔的共振效应产生声音，它的振动频率和音调由共振腔的结构和材料决定。
因此，无源蜂鸣器的音调通常比较单一，难以调节。
无源蜂鸣器的工作电压一般在3V~12V之间，工作电流在10mA~50mA之间，因此也需要外部电源供电。
总结，有源蜂鸣器和无源蜂鸣器是常见的两种蜂鸣器类型，它们在工作原理、结构特点和适用场合上有所区别。
有源蜂鸣器需要外部驱动电路才能发出声音，音量和音调可调，适用于多种场合；无源蜂鸣器不需要外部驱动信号就能发出声音，音色单一，适用于简单场合。
在选择蜂鸣器时，需要根据具体的使用需求和电路条件来确定合适的类型和参数。
蜂鸣器是经常用到的发声器件，在单片机的实验板、小孩玩具上经常见到，从发出的声音上来区分呢，有的只会发出固定频率的声音，而有的却可以发出较为明显的音调
一、有无震荡源
无源这里的“源”不是指电源，而是指震荡源。
也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
二、价格不同
有源蜂鸣器往往比无源蜂鸣器贵，就是因为里面多个震荡电路。
三、高度不同
从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。
如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
搜狗问问
四、万用表测电阻区别
用万用表电阻档Rxl档测试：用黑表笔接蜂鸣器"+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器；如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。
同时有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声；而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出
电路中才能发声。
五、优点不同
（1）无源蜂鸣器的优点是：
1、便宜；
2、声音频率可控，可以做出“多来米发索拉西”的效果；
3、在一些特例中，可以和LED复用一个控制口。
（2）有源蜂鸣器的优点是：程序控制方便。
蜂鸣器的分类引言蜂鸣器（Buzzer）是一种能够发出蜂鸣声的电子元件，广泛应用于各种电子设备和系统中。
它可以通过振动或电磁力产生声音，用于警报、提示和声音提醒等功能。
根据其工作原理和技术特点的不同，蜂鸣器可以分为多种分类。
本文将详细介绍蜂鸣器的分类及其特点。
机械蜂鸣器机械蜂鸣器是最早出现的一种蜂鸣器，它主要依靠机械振动产生声音。
机械蜂鸣器通常由一个共鸣腔体和一个振荡器构成。
当振荡器激励腔体振动时，会产生一定频率的声音。
机械蜂鸣器具有以下特点：1.简单可靠：机械蜂鸣器结构简单，制作工艺成熟，可靠性高。
2.频率受限：机械蜂鸣器的声音频率通常在几千赫兹到几万赫兹之间，无法发出高频声音。
3.功耗较低：机械蜂鸣器工作时一般只需要较低的电流和电压。
电磁蜂鸣器电磁蜂鸣器是利用电磁力产生声音的一种蜂鸣器。
它由一个电磁线圈、一个振片和一个共鸣腔体组成。
当电磁线圈通以电流时，产生的磁场会吸引振片，振片与共鸣腔体发生振动产生声音。
电磁蜂鸣器具有以下特点：1.宽频响应：电磁蜂鸣器的频响范围较广，可以发出较高或较低频率的声音。
2.音质良好：由于电磁蜂鸣器使用共鸣腔体，声音品质通常较好。
3.功耗较高：电磁蜂鸣器工作时需要较高的电流和电压，功耗相对较高。
无源蜂鸣器无源蜂鸣器是不需要外部激励信号即可发出声音的一种蜂鸣器。
它内置有振荡电路，当给定直流电压时，会自动产生一定频率的声音。
无源蜂鸣器具有以下特点：1.简单方便：无源蜂鸣器无需外部振荡器或驱动电路，使用起来简单方便。
2.频率单一：无源蜂鸣器通常只能产生固定频率的声音，缺乏变化。
3.功耗较低：无源蜂鸣器的功耗相对较低。
有源蜂鸣器有源蜂鸣器是需要外部激励信号才能发出声音的一种蜂鸣器。
它通常由一个振荡电路和一个扬声器组成。
振荡电路根据输入信号的频率和幅度激励扬声器发出相应的声音。
有源蜂鸣器具有以下特点：1.可控性强：有源蜂鸣器通过激励信号的控制可以发出不同频率和音量的声音。
2.适应性广：有源蜂鸣器适用于各种需要声音提醒的场合，并可以与其他电子系统进行灵活的集成。
有源蜂鸣器和无源蜂鸣器的差别主要差别为：
1、有源蜂鸣器和无源蜂鸣器的根本区别是产品对输入信号的要求不一样。
2、有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD 等。
因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。
3、但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。
4、而无源蜂鸣器没有内部驱动电路，有些公司和工厂
称为讯响器，国标中称为声响器。
无源蜂鸣器工作的理想信号方波。
如果给预直流信号蜂鸣器是不响应的，因为磁路恒定，钼片不能振动发音。
扩展资料：
目测别区别有源、无源蜂鸣器
拿KS-12C01YE和KS-12D05YA做比较，其中“C”代表无源，"D"代表有源；
前者的外形是12*8.5，后者是12*9.5，两者极为相似,如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂
鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
但是，这只是判断的初步标准，而不是唯一的标准。
如果加上KS-1240T2PA那辨别就更为复杂了，它的外形尺寸是12.5*6，这款是目前市场上最小的压电式无源蜂鸣器；
随着市场不断发展的需要，对品质的要求也是越来越高，现在好多厂家需要12MM的蜂鸣器需要底部封胶，为了其性能的稳定和防止磁芯脱落等不良情况出现，所以，目测只是初步的辨别方法。
一）蜂鸣器的介绍
1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理
1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
蜂鸣器的制作
（１）制备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.
（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．
（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．
（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器
教你区分有源蜂鸣器和无源蜂鸣器
现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。
有源蜂鸣器和无源蜂鸣器的外观如图a、b所示。
图：有源和无源蜂鸣器的外观
从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。
如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 "+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。
有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
经典蜂鸣器驱动：
void beep(uchar x,uchar L)
{
beeptimes=2x-1;//响一次包含暂停一次
beepLong=L;
beepcount=0；
cbuz =1;
}
void beepout()
{
if((beepcount>=beepLong)&&(beeptimes>0))
{
beepcount=0;
beeptimes--;
cbuz ^=1;
}
else
beepcount++;
if(beeptimes==0) cbuz=0;
}。
