PVC线槽工具成型技术实训步骤

实训设备、材料Leabharlann 工具 1）宽度20或者40mmPVC线槽、盖板、阴 角、阳角、三通若干。 2）电动起子、十字头螺丝刀、M6X16十字 头螺钉。 3）登高梯子、编号标签。
实训设备、材料和工具
实训步骤
1）使用PVC线槽设计一种从信息点到楼层机柜的水平子系统， 并且绘制施工图。 3-4人成立一个项目组，选举项目负责人，每人设计一种水平子 系统布线图，并且绘制图纸。项目负责人指定1种设计方案进行 实训。 2）按照设计图，核算实训材料规格和数量，掌握工程材料核算 方法，列出材料清单。 3）按照设计图需要，列出实训工具清单，领取实训材料和工具。 4）首先量好线槽的长度，再使用电动起子在线槽上开8mm孔， 如图6-23所示。孔位置必须与实训装置安装孔对应，每段线槽 至少开两个安装孔。 5）用M6X16螺钉把线槽固定在实训装置上，如图6-24所示。拐 弯处必须使用专用接头，例如阴角、阳角、弯头、三通等。不 宜用线槽制作。 6）在线槽布线，边布线边装盖板。 7）布线和盖板后，必须做好线标。
pvc线槽的布线工程技术实训目录?实训目的?实训要求?实训设备材料和工具?实训步骤?实训报告?1通过水平子系统布线路径和距离的设计熟练掌握水平子系统的设计
PVC线槽的布线工程技术实训
目录
实训目的 实训要求 实训设备、材料和工具 实训步骤 实训报告
实训目的
1）通过水平子系统布线路径和距离的设 计，熟练掌握水平子系统的设计。 2）通过线槽的安装和穿线等，熟练掌握 水平子系统的施工方法。 3）通过核算、列表、领取材料和工具， 训练规范施工的能力。
实训要求
1）设计一种水平子系统的布线路径和方式， 并且绘制施工图。 2）按照设计图，核算实训材料规格和数量， 掌握工程材料核算方法，列出材料清单。 3）按照设计图，准备实训工具，列出实训工 具清单，独立领取实训材料和工具。 4）独立完成水平子系统线槽安装和布线方法， 掌握PVC线槽、盖板、阴角、阳角、三通的安 装方法和技巧。

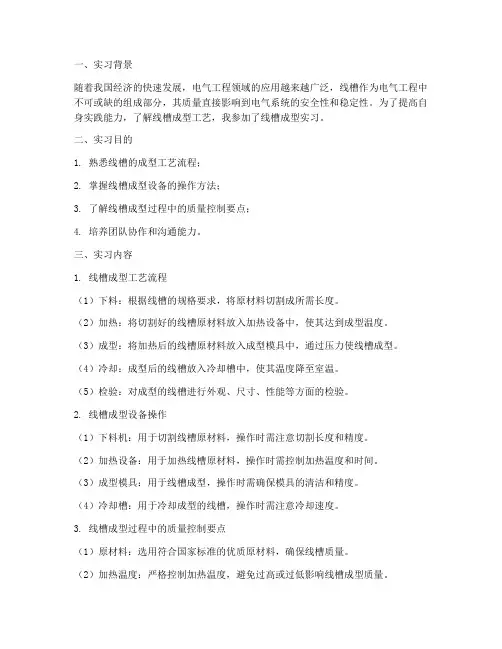

一、实习背景随着我国经济的快速发展，电气工程领域的应用越来越广泛，线槽作为电气工程中不可或缺的组成部分，其质量直接影响到电气系统的安全性和稳定性。

为了提高自身实践能力，了解线槽成型工艺，我参加了线槽成型实习。

二、实习目的1. 熟悉线槽的成型工艺流程；2. 掌握线槽成型设备的操作方法；3. 了解线槽成型过程中的质量控制要点；4. 培养团队协作和沟通能力。

三、实习内容1. 线槽成型工艺流程（1）下料：根据线槽的规格要求，将原材料切割成所需长度。

（2）加热：将切割好的线槽原材料放入加热设备中，使其达到成型温度。

（3）成型：将加热后的线槽原材料放入成型模具中，通过压力使线槽成型。

（4）冷却：成型后的线槽放入冷却槽中，使其温度降至室温。

（5）检验：对成型的线槽进行外观、尺寸、性能等方面的检验。

2. 线槽成型设备操作（1）下料机：用于切割线槽原材料，操作时需注意切割长度和精度。

（2）加热设备：用于加热线槽原材料，操作时需控制加热温度和时间。

（3）成型模具：用于线槽成型，操作时需确保模具的清洁和精度。

（4）冷却槽：用于冷却成型的线槽，操作时需注意冷却速度。

3. 线槽成型过程中的质量控制要点（1）原材料：选用符合国家标准的优质原材料，确保线槽质量。

（2）加热温度：严格控制加热温度，避免过高或过低影响线槽成型质量。

（3）成型压力：根据线槽规格和原材料特性，合理设置成型压力。

（4）冷却速度：控制冷却速度，避免线槽出现变形或裂纹。

（5）检验：严格进行外观、尺寸、性能等方面的检验，确保线槽质量。

四、实习收获1. 熟悉了线槽成型工艺流程，了解了线槽成型设备的操作方法。

2. 掌握了线槽成型过程中的质量控制要点，提高了对线槽质量的把控能力。

3. 培养了团队协作和沟通能力，学会了与他人共同解决问题。

4. 增强了实践操作能力，为今后的工作积累了宝贵经验。

五、实习总结通过本次线槽成型实习，我对线槽成型工艺有了更加深入的了解，掌握了线槽成型设备的操作方法，提高了自身的实践能力。

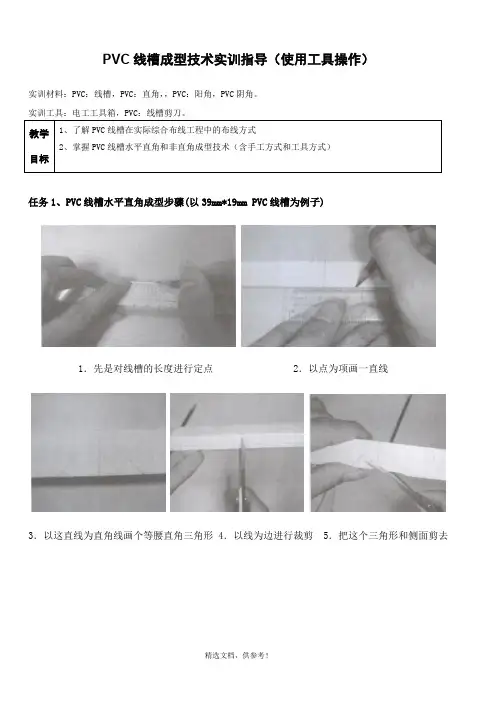

PVC 线槽成型技术实训指导（使用工具操作）
实训材料：PVC ：线槽，PVC ：直角，，PVC ：阳角，PVC 阴角。

实训工具：电工工具箱，PVC ：线槽剪刀。

任务1、PVC 线槽水平直角成型步骤(以39mm*19mm PVC 线槽为例子)
1．先是对线槽的长度进行定点 2．以点为项画一直线
3．以这直线为直角线画个等腰直角三角形 4．以线为边进行裁剪 5．把这个三角形和侧面剪去
6．裁剪后的效果 7．把线槽弯曲成型
任务2．PVC线槽非水平直角成型步骤(以39mm*19mm PVC线槽为例) （1）内弯角成型步骤
1．先是对线槽的长度 2．以点为顶画一直线
3．以这直线为直角线画进行定点一个等腰直角三角形 4．并在线槽另一侧画上线
5．把这-一个三角形剪去 6．把线槽弯曲成型
（2）外弯角成型步骤
1．先是对线槽的长度 2．以点为顶画一直线，并以这条线在别一侧定点
3．在线槽的别一侧画直线进行定点 4．用剪刀剪线槽两侧
5．把线槽弯曲 6．最后得到的外弯角
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢
您的支持）。

增强教师对课堂的情况观察、监控，实时调整教学的策略，注意教师引导的时机、方式和方法，在教学实施过程中加入及时反馈信息。
项目 PVC线槽成型技术
学 校宣城市工业学校
授课教师许蕾蕾
授课课时1 课 时
教材名称《电气安装与维修项目实训》
项目名称
PVC线槽成型技术
一、教材分析
1、使用教材《电气安课程采用理实一体化教学模式，为了便于让学生了解线槽的规格、安装工艺，需要先让学生认识各种线槽，增强学生对线槽的感性认识。
（2）整个教学任务的专业知识和技能整合在做的内容中，让学生深入体会“理解任务、获取信息、制定计划、做出决定、实施计划、检查控制和评价反馈”这个完整的工作过程，
二、学情分析
授课对象为一年级第二学期的学生，项目式教学已经在平时教学中多次运用，学生对于此种教学方法已经非常熟悉；学生喜爱动手，但是分析与解决问题能力较弱。学生第一次接触线槽的安装，但已认识照明布线的基本原理。
2.重点强调本项目的安全注意事项。
学生有序进入实训室；
强化规范操作和安全意识。
培养学生良好的职业习惯和职业素养，为将来的工作奠定良好的基础。
创设情境
激发兴趣
引导学生进入学习状态
提问1：日常生活中我们看到的线槽有哪些分类？
讨论
聆听，思考
由生活入手，说明项目任务在现实中的应用场景，明确学习的目的（学什么）
评价反馈
对项目进行多元立体评价（成果+过程、师评+自评+互评）
按照评分细则点评
讨论
聆听，记录不足
让学生对项目实施过程进行梳理，学会总结，同时能对他人成果进行分析，提高素养。
整理清洁
整理实训台及工具，清洁环境卫生
提示要求及注意事项
