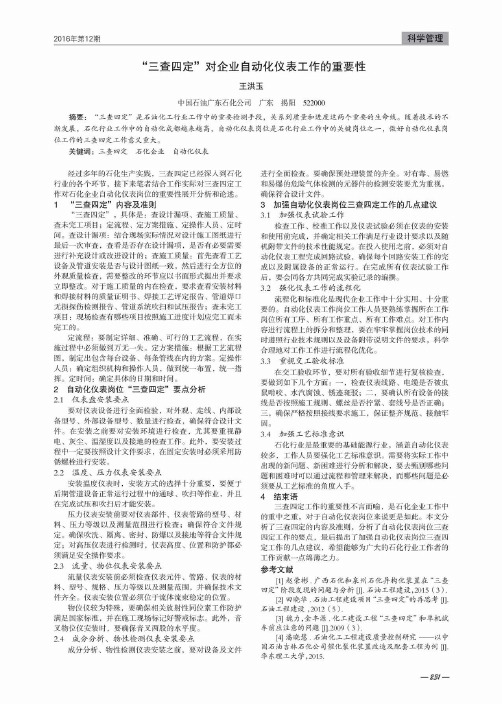

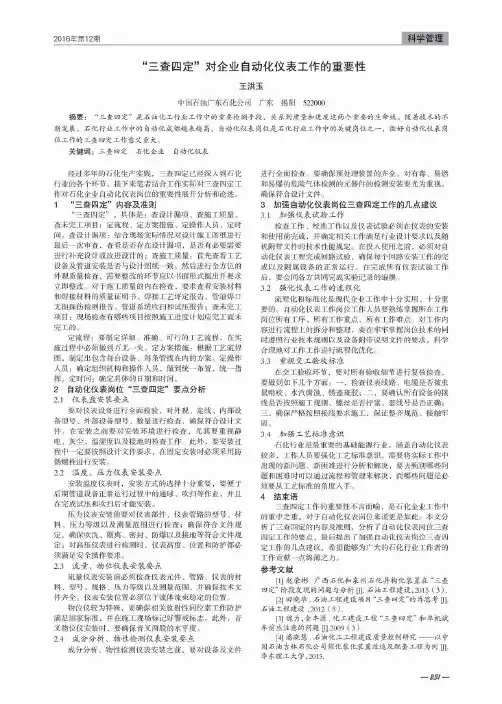

2016年第12期科学管理“三查四定”对企业自动化仪表工作的重要性王洪玉中国石油广东石化公司广东揭阳522000摘要：“三查四定”是石油化工行业工作中的重要检测手段，关系到质量和进度这两个重要的生命线。

随着技术的不断发展，石化行业工作中的自动化成都越来越高，自动化仪表岗位是石化行业工作中的关键岗位之一，做好自动化仪表岗位工作的三查四定工作意义重大。

关键词：三查四定石化企业自动化仪表经过多年的石化生产实践，三查四定已经深人到石化行业的各个环节，接下来笔者结合工作实际对三查四定工作对石化企业自动化仪表岗位的重要性展开分析和论述。

1“三查四定”内容及准则“三查四定”，具体是：查设计漏项、查施工质量、查未完工项目；定流程、定方案措施、定操作人员、定时间。

查设计漏项：结合现场实际情况对设计施工图纸进行最后一■次审查，查看是否存在设计漏项，是否有必要需要进行补充设计或改进设计的；查施工质量：首先查看工艺设备及管道安装是否与设计图纸一致，然后进行全方位的外观质量检查，需要整改的环节应以书面形式提出并要求立即整改。

对于施工质量的内在检查，要求查看安装材料和焊接材料的质量证明书、焊接工艺评定报告、管道焊口无损探伤检测报告、管道系统吹扫和试压报告；查未完工项目：现场检查有哪些项目按照施工进度计划应完工而未完工的。

定流程：要制定详细、准确、可行的工艺流程，在实施过程中必须做到万无一失。

定方案措施：根据工艺流程图，制定出包含每台设备、每条管线在内的方案。

定操作人员：确定组织机构和操作人员，做到统一布置，统一指挥。

定时间：确定具体的日期和时间。

2自动化仪表岗位“三查四定”要点分析2.1仪表盘安装要点要对仪表设备进行全面检验，对外观、走线、内部设备型号、外部设备型号、数量进行检查，确保符合设计文件。

在安装之前要对安装环境进行检查，尤其要重视静电、灰尘、温湿度以及接地的检查工作。

此外，要安装过程中一定要按照设计文件要求，在固定安装时必须采用防锈螺栓进行安装。

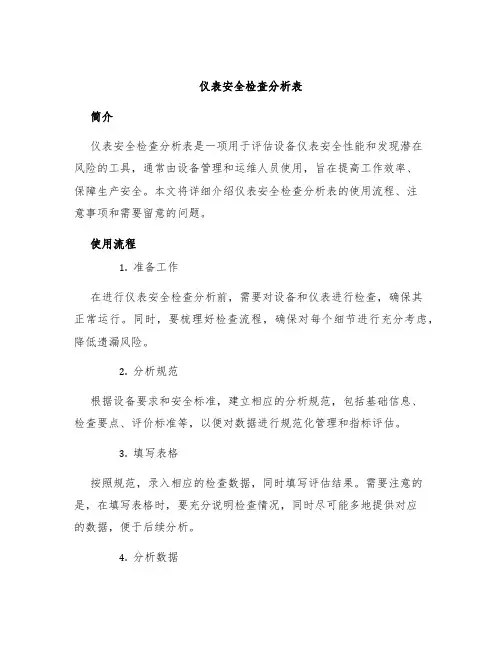

仪表安全检查分析表简介仪表安全检查分析表是一项用于评估设备仪表安全性能和发现潜在风险的工具，通常由设备管理和运维人员使用，旨在提高工作效率、保障生产安全。

本文将详细介绍仪表安全检查分析表的使用流程、注意事项和需要留意的问题。

使用流程1.准备工作在进行仪表安全检查分析前，需要对设备和仪表进行检查，确保其正常运行。

同时，要梳理好检查流程，确保对每个细节进行充分考虑，降低遗漏风险。

2.分析规范根据设备要求和安全标准，建立相应的分析规范，包括基础信息、检查要点、评价标准等，以便对数据进行规范化管理和指标评估。

3.填写表格按照规范，录入相应的检查数据，同时填写评估结果。

需要注意的是，在填写表格时，要充分说明检查情况，同时尽可能多地提供对应的数据，便于后续分析。

4.分析数据根据填写好的表格和规范，进行数据分析和综合评估。

该过程需要密切关注各个评价指标，根据数据情况进行细致的分析和评价。

同时，需要将结果反馈给设备管理和运维人员，提出相应的处理建议。

5.结果输出将分析和评估结果输出，根据需要制定相应的改进措施，同时备份好数据，便于进行后续跟踪分析。

注意事项1.安全性要求在进行检查分析前，需要了解设备、仪表及相关安全标准要求，对照这些标准进行分析，保障生产安全。

2.数据可靠性在填写和分析检查表格时，要保证数据的可靠性和精度。

需要彻底认真地检查每条数据，以免遗漏或误填疏漏。

3.评价标准在设立分析规范和评价标准时，要尽可能明确、严谨，以便下一步的统计分析。

标准要明确，不出现歧义，避免影响最终结果。

4.多维分析在进行评估分析时，要进行多维分析，充分考虑各个因素的综合影响，以便更准确地评价风险。

需要留意的问题1.环境因素考虑到设备和仪表的使用场合多种多样，不同环境因素对其影响不同。

因此，在进行分析时，需要充分考虑环境因素，以便更准确地评估风险。

2.维护记录维护记录对于设备和仪表的运行状况有很大的影响，同时，也会影响分析结果的准确度。

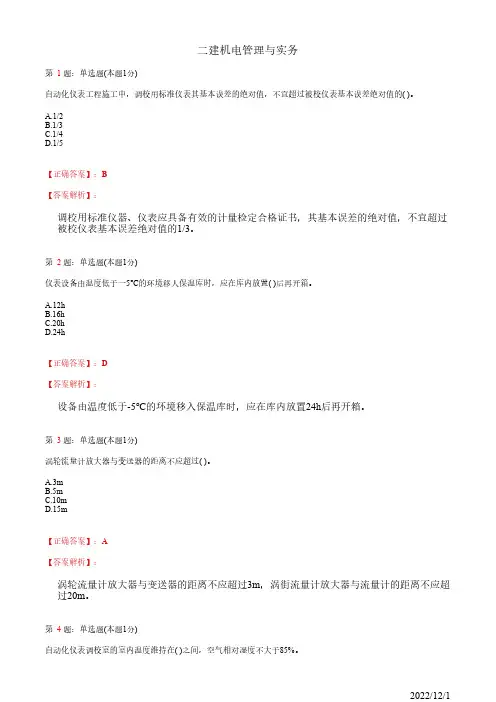

二建机电管理与实务第 1题：单选题(本题1分)自动化仪表工程施工中，调校用标准仪表其基本误差的绝对值，不宜超过被校仪表基本误差绝对值的( )。

A.1/2B.1/3C.1/4D.1/5【正确答案】：B【答案解析】：调校用标准仪器、仪表应具备有效的计量检定合格证书，其基本误差的绝对值，不宜超过被校仪表基本误差绝对值的1/3。

第 2题：单选题(本题1分)仪表设备由温度低于一5℃的环境移人保温库时，应在库内放置( )后再开箱。

A.12hB.16hC.20hD.24h【正确答案】：D【答案解析】：设备由温度低于-5℃的环境移入保温库时，应在库内放置24h后再开箱。

第 3题：单选题(本题1分)涡轮流量计放大器与变送器的距离不应超过( )。

A.3mB.5mC.10mD.15m【正确答案】：A【答案解析】：涡轮流量计放大器与变送器的距离不应超过3m，涡街流量计放大器与流量计的距离不应超过20m。

第 4题：单选题(本题1分)自动化仪表调校室的室内温度维持在( )之间，空气相对湿度不大于85%。

A.5～30℃B.5～35℃C.10～30℃之间D.10～35℃之间【正确答案】：D【答案解析】：仪表调校室的设置应符合要求。

应避开振动大、灰尘多、噪声大和有强磁场干扰的地方；应有上、下水和符合调校要求的交流、直流电源及仪表气源；应保证室内清洁、光线充足、通风良好；室内温度维持在10～35℃之间，空气相对湿度不大于85%。

第 5题：单选题(本题1分)仪表工程可交接验收的条件之一是开通后连续正常运行( )。

A.72hB.48hC.36hD.24h【正确答案】：B【答案解析】：仪表工程连续48h开通投入运行正常后，即具备交接验收条件。

指的注意的是，必须是连续的48h,若因故中断，重新进行试运行时需要从零开始。

第 6题：多选题(本题2分)仪表系统性试验包括( )等的试验。

A.报警系统B.检测回路试验C.联锁系统D.程序控制系统E.反馈系统【正确答案】：ABCD【答案解析】：中央控制室安装的主要工作内容：盘、柜、操作台型钢基础制作安装；盘、柜、操作台安装；控制室接地系统、控制仪表安装；综合控制系统设备安装；仪表电源设备安装与试验；内部卡件测试；综合控制系统试验；回路试验和系统试验，系统试验包括检测回路试验、控制回路试验、报警系统、程序控制系统和联锁系统的试验。

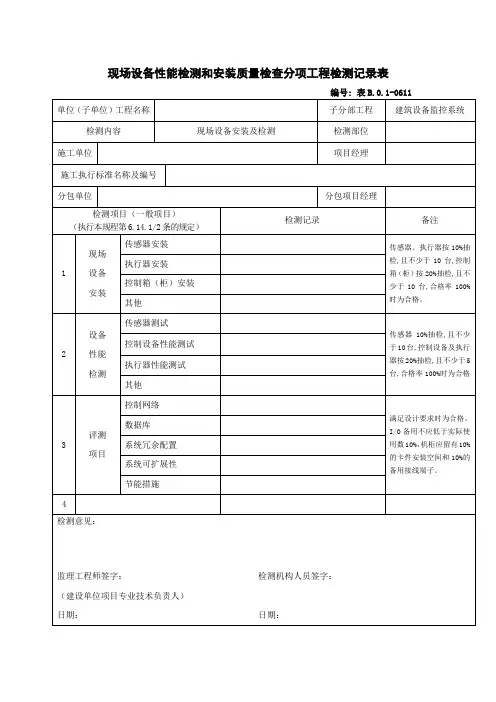

现场设备性能检测和安装质量检查分项工程检测记录表
填表说明
1. 本表为现场设备性能检测和安装质量检查表，现场设备性能检测和安装质量检查作为建筑设备监控系统子分布工程中的分项工程,其功能检测内容为一般项目。

2. 现场设备安装检查项目包括传感器安装、执行器安装、控制箱（柜）安装及其它。

3. 设备性能检测项目包括传感器测试、控制设备性能测试、执行器性能测试及其它。

4. 评测项目包括控制网络、数据库、系统冗余配置、系统可扩展性、系统可扩展性、节能措施等。

5. 根据工程的具体要求，有增加的检测项目时，可在表中检测项目一栏中增加项目。

6. 可汇总填写一张表，当需要增加多张表时，表格填写应与被检系统所对应，并附加序号，即表
B.0.1-0611-x,x为被检系统排列序号。

7. 表中各项要填写准确完整，检测部位可填写具体位置，例如楼层、部位、园区等。

8. 表格中各检测记录栏目填写可正常/不正常、正确/不正确、是/否符合设计要求等。

9. 检测数量根据备注中要求。

10. 以上各项均为合格（或正常、符合设计要求）时，系统检测为合格，否则为不合格。

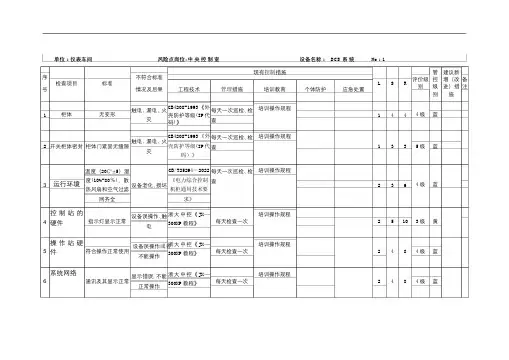

单位：仪表车间风险点岗位:中央控制室设备名称：DCS系统No：1 序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1 柜体无变形触电、漏电、火灾GB4208-1993 《外壳防护等级(IP代码)》每天一次巡检、检查培训操作规程1 4 4 4级蓝2 开关柜体密封柜体门紧固无缝隙触电、漏电、火灾GB4208-1993 《外壳防护等级(IP代码）》每天一次巡检、检查培训操作规程1 3 3 5级蓝3运行环境温度（20℃±5）湿度(10%-80％)，散热风扇和空气过滤网齐全设备老化、损坏GB/T25294—2022《电力综合控制机柜通用技术要求》每天一次巡检、检查培训操作规程2 3 6 4级蓝4 控制站的硬件指示灯显示正常设备误操作、触电浙大中控《JX—300XP教程》每天检查一次培训操作规程2 5 10 3级黄5 操作站硬件符合操作正常使用设备误操作或者不能操作浙大中控《JX—300XP教程》每天检查一次培训操作规程2 4 8 4级蓝6 系统网络通讯及其显示正常显示错误，不能正常操作浙大中控《JX—300XP教程》每天检查一次培训操作规程2 4 8 4级蓝7 供电有备用电源并能自动切换断电SH/T3082-2003《石油化工仪表供电设计规范（代替SH3082－1997）》每天检查一次培训操作规程2 5 10 3级黄8 接地坚固电阻值符合要求有静电，干扰影响信号传输SH/T3081-2003石油化工仪表接地设计规范定期检查测量培训操作规程1 4 4 4级蓝单位:仪表车间风险点岗位：中央控制室设备名称：SIS系统No：2序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增(改进）措施备注工程技术管理措施培训教育个体防护应急处置1.柜体无变形触电、漏电、火灾GB4208-1993 《外壳防护等级(IP代码）》每天一次巡检、检查培训操作规程1 4 4 4级蓝2.开关柜体密封柜体门紧固无缝隙触电、漏电、火灾GB4208—1993《外壳防护等级(IP代码）》每天一次巡检、检查培训操作规程1 3 3 5级蓝3.运行环境温度（20℃±5）湿度（10％-80%)，散热风扇和空气过滤网齐全设备老化、损坏GB/T25294—2022《电力综合控制机柜通用技术要求》每天一次巡检、检查培训操作规程2 3 6 4级蓝4.控制站的硬件指示灯显示正常设备误操作、触电《康吉森作业指导书》每天检查一次培训操作规程2 5 10 4级蓝5.操作站硬件符合操作正常使用设备误操作或者不能操作《康吉森作业指导书》每天检查一次培训操作规程2 5 10 3级黄6.系统网络通讯及其显示正常显示错误，不能正常操作《康吉森作业指导书》每天检查一次培训操作规程2 4 8 4级蓝7.供电有备用电源并能自动切换断电SH/T3082—2003《石油化工仪表供电设计规范(代替SH3082－1997)》每天检查一次培训操作规程2 5 10 3级黄8.接地坚固电阻值符合要求求有静电，干扰影响信号传输SH/T3081—2003石油化工仪表接地设计规范定期检查测量培训操作规程1 4 4 4级蓝9.联锁程序投自动不能正常连锁停车《沂河石SIS联锁管理规定》每天检查一次培训操作规程2 5 10 3级黄单位：仪表车间风险点岗位：生产现场设备名称：PLC系统No:3序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1.柜体无变形触电、漏电、火灾GB4208—1993《外壳防护等级(IP代码）》每天一次巡检、检查培训操作规程1 4 4 4级蓝2.开关柜体密封柜体门紧固无缝隙触电、漏电、火灾GB4208-1993 《外壳防护等级（IP代码）》每天一次巡检、检查培训操作规程1 3 3 5级蓝3.模块指示灯显示正常设备误操作、触电符合生产厂家硬件指导说明书每天检查一次培训操作规程2 3 6 4级蓝4.上位机符合操作正常使用设备误操作或者不能操作符合正常操作每天检查一次培训操作规程2 3 6 4级蓝5.系统网络通讯及其显示正常显示错误,不能正常操作符合生产厂家硬件指导说明书每天检查一次培训操作规程2 3 6 4级蓝6.接地坚固电阻值符合要求求有静电,干扰影响信号传输SH/T3081-2003石油化工仪表接地设计规范定期检查测量培训操作规程1 4 4 4级蓝单位：仪表车间风险点岗位：生产现场设备名称：压力表No：4序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增(改进）措施备注工程技术管理措施培训教育个体防护应急处置1.量程和精度符合现场要求显示误差偏大SH3005-2003《石油化工自动化仪按设计提报计划培训操作规程 2 2 4 4级蓝或者损坏设备表选型设计规范》2.压力表外壳完好，无腐蚀破损设备损坏，影响测量精度GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程1 2 2 5级蓝3.连接罗纹和法兰密封面坚固无松动，无泄漏泄漏、中毒GB50093—2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝4.校验标签在效验日期之内显示误差偏大或者显示错误JJG52-87弹簧管式普通压力表压力真空表及真空表的检定规程每半年校验一次培训操作规程2 2 4 4级蓝单位：仪表车间风险点岗位：生产现场设备名称：压力变送器No：5序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1.量程和精度符合现场要求显示误差偏大或者损坏设备SH3005—2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程2 2 4 4级蓝2.压力变送器外壳完好，无腐蚀破损设备损坏，影响测量精度GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程1 2 2 5级蓝3.连接罗纹和法兰密封面坚固无松动，无泄漏泄漏、中毒GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝4.校验标签在效验日期之内显示误差偏大或者显示错误JJG 882—2022压力变送器检定规程每半年校验一次培训操作规程2 2 4 4级蓝5.仪表敷设布线整齐，敷线入槽穿管,配线配管整齐合理,无破损损坏信号无法传递，操作无据可寻,生产不稳SH/T3019-2003《石油化工仪表管道路线设计规范（代替SH3019－1997）》每天一次巡检、检查培训操作规程2 2 4 4级蓝单位：仪表车间风险点岗位：生产现场设备名称: 流量计No:6序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1.量程和精度符合现场要求显示误差偏大或者损坏设备SH3005-2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程2 2 4 4级蓝2.流量计外壳完好，无腐蚀破损设备损坏，影响测量精度GB50093-2022自动化仪表工程施工及质量验收规每天一次巡检、检查培训操作规程1 2 2 5级蓝范3.连接罗纹和法兰密封面坚固无松动，无泄漏触泄漏、中毒GB50093—2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝4.安装位置和安装方式符合直管段要求，远离振动源和磁场显示误差偏大或者显示不许SH/T3019-2003《石油化工仪表管道路线设计规范(代替SH3019－1997）》每天一次巡检、检查培训操作规程2 2 4 4级蓝5.仪表敷设布线整齐,敷线入槽穿管，配线配管整齐合理，无破损损坏信号无法传递，操作无据可寻，生产不稳SH/T3019—2003《石油化工仪表管道路线设计规范(代替SH3019－1997）》每天一次巡检、检查培训操作规程2 2 4 4级蓝单位:仪表车间风险点岗位：生产现场设备名称: 液位计No:7序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1.量程和精度符合现场要求显示误差偏大或者损坏设备SH3005—2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程2 2 4 4级蓝2.液位计外壳完好，无腐蚀破损设备损坏，影响测量精度GB50093—2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程1 2 2 5级蓝3.连接罗纹和法兰密封面坚固无松动,无泄漏泄漏、中毒GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝4.现场显示现场显示和远传一致显示误差偏大或者显示不许SH3005—2003《石油化工自动化仪表选型设计规范》9－1997)》每天一次巡检、检查培训操作规程2 2 4 4级蓝5.仪表敷设布线整齐，敷线入槽穿管，配线配管整齐合理,无破损损坏信号无法传递,操作无据可寻，生产不稳SH/T3019-2003《石油化工仪表管道路线设计规范（代替SH3019－1997）》每天一次巡检、检查培训操作规程2 2 4 4级蓝单位：仪表车间风险点岗位:生产现场设备名称：双金属温度计No：8序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进)措施备注工程技术管理措施培训教育个体防护应急处置1.类型和精度符合现场要求显示误差偏大或者损坏设备SH3005-2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程2 2 4 4级蓝2.温度计外壳完好，无腐蚀破损设备损坏，影响测量精度GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程1 2 2 5级蓝3.温度计护套长度和结构合适影响测量精度GBT1990-12005温度计检测元件的金属套管实用尺寸每天一次巡检、检查培训操作规程1 2 2 5级蓝4.连接罗纹和法兰密封面坚固无松动，无泄漏泄漏、中毒GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝单位：仪表车间风险点岗位:生产现场设备名称：热电阻No：9序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1.类型和精度符合现场要求显示误差偏大或者损坏设备SH3005—2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程2 2 4 4级蓝2.热电阻外壳完好，无腐蚀破损设备损坏,影响测量精度GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程1 2 2 5级蓝3.热电阻护套长度和结构合适影响测量精度GBT1990-12005温度计检测元件的每天一次巡检、检培训操作规程 1 2 2 5级蓝金属套管实用尺寸查4.连接罗纹和法兰密封面坚固无松动，无泄漏泄漏、中毒GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝5.温度准确准确显示错误,操作无据可寻，生产不稳JJG229—2022 工业铂、铜热电阻检定规程每天一次巡检、检查培训操作规程2 3 6 4级蓝6.仪表敷设布线整齐，敷线入槽穿管，配线配管整齐合理,无破损损坏信号无法传递，操作无据可寻，生产不稳SH/T3019—2003《石油化工仪表管道路线设计规范(代替SH3019－1997）》每天一次巡检、检查培训操作规程2 2 4 4级蓝单位：仪表车间风险点岗位:生产现场设备名称：热电偶No:10 序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措施备注工程技术管理措施培训教育个体防护应急处置1.类型和精度符合现场要求显示误差偏大或者损坏设备SH3005-2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程2 2 4 4级蓝2.热电偶外壳完好，无腐蚀破损设备损坏，影响GB50093-2022自动化仪表工程施每天一次巡检、检培训操作规程 1 2 2 5级蓝测量精度工及质量验收规范查3.热电偶护套长度和结构合适影响测量精度GBT1990—12005温度计检测元件的金属套管实用尺寸每天一次巡检、检查培训操作规程1 2 2 5级蓝4.连接罗纹和法兰密封面坚固无松动，无泄漏泄漏、中毒GB50093—2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝5.温度准确准确显示错误，操作无据可寻,生产不稳JJG141—2022工作用贵金属热电偶检定规程每天一次巡检、检查培训操作规程2 3 6 4级蓝6.仪表敷设布线整齐，敷线入槽穿管，配线配管整齐合理,无破损损坏信号无法传递，操作无据可寻，生产不稳SH/T3019—2003《石油化工仪表管道路线设计规范（代替SH3019－1997）》每天一次巡检、检查培训操作规程2 2 4 4级蓝单位：仪表车间风险点岗位：生产现场设备名称：调节阀No：11序号检查项目标准不符合标准情况及后果现有控制措施L S R评价级别管控级别建议新增（改进）措备注工程技术管理措施培训教育个体防护应急处置施1.安装位置符合设计要求影响阀门使用寿命SH3005-2003《石油化工自动化仪表选型设计规范》按设计检查施工培训操作规程2 2 4 4级蓝2.阀门类型符合介质和使用环境要求设备损坏，影响测量精度G SH3005-2003《石油化工自动化仪表选型设计规范》按设计提报计划培训操作规程1 2 2 5级蓝3.阀门及其附件完好，无腐蚀破损设备损坏，影响测量精度GB50093-2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程1 2 2 5级蓝4.连接罗纹、阀杆及其法兰密封面等密封连接处处坚固无松动，无泄漏泄漏、中毒GB50093—2022自动化仪表工程施工及质量验收规范每天一次巡检、检查培训操作规程2 4 8 4级蓝5.阀门的动作阀门开度对应正确。
