岛津傅立叶红外分光光度计IRAffinity-1IRprestige-21

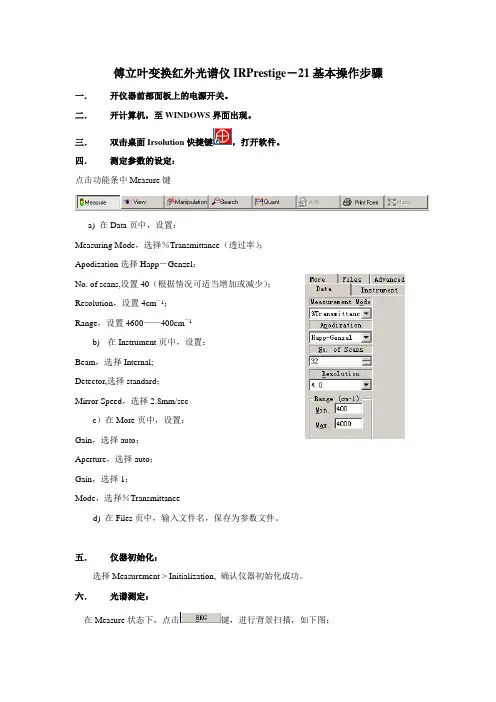

傅立叶变换红外光谱仪IRPrestige－21基本操作步骤一．开仪器前部面板上的电源开关。

二．开计算机，至WINDOWS界面出现。

三．双击桌面Irsolution快捷键，打开软件。

四．测定参数的设定：点击功能条中Measure键a) 在Data页中，设置：Measuring Mode，选择％Transmittance（透过率）；Apodization选择Happ－Genzel；No. of scans,设置40（根据情况可适当增加或减少）；Resolution，设置4cm－1；Range，设置4600——400cm－1b)在Instrument页中，设置：Beam，选择Internal;Detector,选择standard；Mirror Speed，选择2.8mm/secc）在More页中，设置：Gain，选择auto；Aperture，选择auto；Gain，选择1；Mode，选择％Transmittanced) 在Files页中，输入文件名，保存为参数文件。

五．仪器初始化：选择Measurement > Initialization, 确认仪器初始化成功。

六．光谱测定：在Measure状态下，点击键，进行背景扫描，如下图：然后，插入样品，点击键，即可进行样品扫描。

七．数据处理：1. 峰值检测：选择Manipulation1 > Peaktable, 设置Noise、Threshold、Min Area等参数，点击Calc，各峰波数标在峰的旁边，选取峰数的多少，如果对计算结果满意，点击OK。

峰表显示于View页。

2．基线校正：选择Manipulation 1 > Baseline > Zero, 基线校正操作中可选择0、3点或多点。

0点，基线调整到最大透过率为100％，（最小Abs = 0）;3点，选择谱图中3处波数，调整到预定透过率；多点，选择谱图中多处波数，调整到最大透过率为100％；点击Add键，利用光标在需要成为基线的波数上点击，选择多个点，完毕后，点击Calc，点击OK确认。

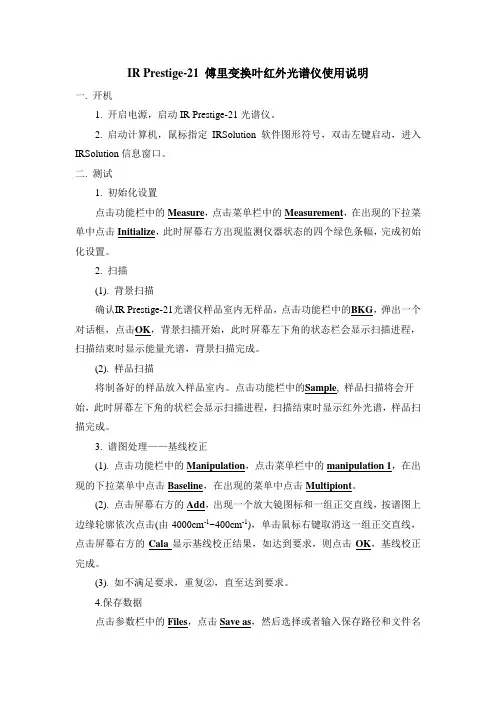

IR Prestige-21 傅里变换叶红外光谱仪使用说明一. 开机1. 开启电源，启动IR Prestige-21光谱仪。

2. 启动计算机，鼠标指定IRSolution软件图形符号，双击左键启动，进入IRSolution信息窗口。

二. 测试1. 初始化设置点击功能栏中的Measure，点击菜单栏中的Measurement，在出现的下拉菜单中点击Initialize，此时屏幕右方出现监测仪器状态的四个绿色条幅，完成初始化设置。

2. 扫描(1). 背景扫描确认IR Prestige-21光谱仪样品室内无样品，点击功能栏中的BKG，弹出一个对话框，点击OK，背景扫描开始，此时屏幕左下角的状态栏会显示扫描进程，扫描结束时显示能量光谱，背景扫描完成。

(2). 样品扫描将制备好的样品放入样品室内。

点击功能栏中的Sample, 样品扫描将会开始，此时屏幕左下角的状栏会显示扫描进程，扫描结束时显示红外光谱，样品扫描完成。

3. 谱图处理——基线校正(1). 点击功能栏中的Manipulation，点击菜单栏中的manipulation 1，在出现的下拉菜单中点击Baseline，在出现的菜单中点击Multipiont。

(2). 点击屏幕右方的Add，出现一个放大镜图标和一组正交直线，按谱图上边缘轮廓依次点击(由4000cm-1~400cm-1)，单击鼠标右键取消这一组正交直线，点击屏幕右方的Cala显示基线校正结果，如达到要求，则点击OK，基线校正完成。

(3). 如不满足要求，重复②，直至达到要求。

4.保存数据点击参数栏中的Files，点击Save as，然后选择或者输入保存路径和文件名（扩展名：*.ftir），点击Export，然后选择或者输入保存路径和文件名（扩展名：*.txt）。

三. 关机1. 关闭IRSolution软件。

2. 关闭计算机主机，接着关闭显示器。

3. 关闭IR Prestige-21光谱仪。

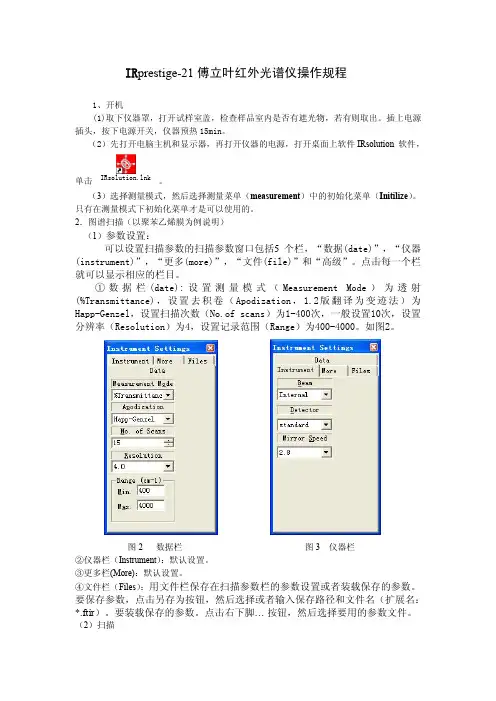

IR prestige­21傅立叶红外光谱仪操作规程1、开机(1)取下仪器罩，打开试样室盖，检查样品室内是否有遮光物，若有则取出。

插上电源 插头，按下电源开关，仪器预热 15min。

（2）先打开电脑主机和显示器，再打开仪器的电源，打开桌面上软件 IRsolution 软件，单击 IRsolution.lnk 。

（3）选择测量模式，然后选择测量菜单（measurement）中的初始化菜单（Initilize）。

只有在测量模式下初始化菜单才是可以使用的。

2．图谱扫描（以聚苯乙烯膜为例说明）（1）参数设置：可以设置扫描参数的扫描参数窗口包括5 个栏，“数据(date)”，“仪器 (instrument)”，“更多(more)”，“文件(file)”和“高级”。

点击每一个栏 就可以显示相应的栏目。

① 数据栏 (date): 设置测量模式 （ Measurement Mode ） 为透射 (%Transmittance)，设置去积卷（Apodization，1.2版翻译为变迹法）为 Happ-Genzel，设置扫描次数（No.of scans）为1-400次，一般设置10次，设置 分辨率（Resolution）为4，设置记录范围（Range）为400-4000。

如图2。

图 2 数据栏 图 3 仪器栏②仪器栏（Instrument）：默认设置。

③更多栏(More)：默认设置。

④文件栏（Files）：用文件栏保存在扫描参数栏的参数设置或者装载保存的参数。

要保存参数，点击另存为按钮，然后选择或者输入保存路径和文件名（扩展名： *.ftir）。

要装载保存的参数。

点击右下脚¼ 按钮，然后选择要用的参数文件。

（2）扫描图4 测量文件区域①背景扫描：点击BKG按纽进行背景扫描，扫描时样品架不能放有样品， 当然有时需要放置空白样品进行背景扫描，如果做压片，则需要用纯溴化钾压片 做背景。

②样品扫描：首先把样品放入样品室，点击Sample进行样品测试，测试完成 后可以获得样品的图谱。

4.2 图谱检索
4.2.4 其他处理功能 4.2.4.1 平滑：可以用该功能滤除噪音； 4.2.4.2 连接：可以用该功能去除已知的干扰
峰，两点之间用直线联接； 4.2.4.3 截断：可以用该功能图谱的任意部分
进行分析。
5 图谱打印
5.1 激活要打印的图谱：点击要打印的图谱； 5.2 在文件的下拉菜单中选择指定模板打印命令； 5.3 选择一个合适的模板，进行预览，如果不符合要求可以
Labsolution软件； 2.4 选择“光谱扫描” ； 2.5 计算机开始和红外仪联机。如果选择(环
境)菜单下的仪器的初始化选项，那么当 IRsolution运行时，计算机开始对傅立叶变 换红外光谱仪初始化。
3 图谱扫描
3.1 参数设置 3.1.1 可以设置扫描参数的扫描参数窗口包括
4个栏，“数据”, “仪器”，“详细”和 “高级”点击每个栏都可以显示相应的栏 目。 3.1.2 数据栏：设置测量模式为透射比，
质控部第十轮 4
1
第四章 岛津 傅里叶红外光谱仪 的基本操作
2
IRAffinity-1S
1 开启傅里叶红外光谱仪
1.1 开启傅立叶变换红外光谱仪的电源； 1.2 开启计算机，进入WINDOWS操作系统。
2 双击启动Labsolution软件
2.1 点击“确定”按钮； 2.2 选择菜单中的仪器选项； 2.3 选择仪器选项中的LENOVOZ项双击，启动
设置变迹函数为Happ-Genzel，设置扫描 次数为1-400次，我们的仪器设置为10次， 设置分辨率为4，设置记录范围为400-4000。
3.2 图谱样品信息的输入
3.2 .1 保存路径的选择 如右图点击“…”选择保存路
径，例如，1805003，我选择的 保存路径为“E:\DMDC\DMDC1805003”。这一步意义深远， 未来我们要查历史图谱我就直 接去E盘的DMDC便可查到了. 3.2.2 完善样品名称、样品ID等信 息

岛津红外iraffinity说明书岛津IRAffinity-1傅立叶变换红外光谱仪不仅在结构紧凑、功能强大、操作简单方便方面具有优势，还内置了电子自动除湿装置，易于维护。

这款仪器标配制药有效性程序报告和杂质分析程序，适用于各行各业的广泛应用。

IRAffinity-1傅立叶变换红外光谱仪的技术参数如下：波数范围：7800-350cm-1分辨率：0.5cm-1信噪比：大于30000：1（4cm-1，1min扫描，P-P值）IRAffinity-1傅立叶变换红外光谱仪具备两大应用程序支持，可用于解析工作。

LabSolutions IR配备了异物解析与确认试验这两大应用程序，即使不熟悉红外分析的操作人员，也可自如使用，打印、报告都得心应手。

选择数据后，仅需数秒便可完成解析。

追求高灵敏度、高分辨率、高速测定，IRAffinity-1傅立叶变换红外光谱仪领先本档次仪器的信噪比达到60,000：1，最高分辨率0.25cm-1，20谱图/秒的高速度测定。

在使用岛津IRAffinity-1傅立叶变换红外光谱仪时，用户还可享受到以下优势：1.丰富的应用领域：IRAffinity-1傅立叶变换红外光谱仪在各行各业都有着广泛的应用，如化工、石油、食品、制药、冶金、工矿、第三方检测、电力、农业、质监、环监、水利、医院、卫生疾控、高校、科研等领域的实验室。

2.专业的技术支持：岛津公司拥有一支经验丰富的技术团队，可为用户提供专业的售前、售中和售后服务保障。

3.易于操作：IRAffinity-1傅立叶变换红外光谱仪的操作简单方便，即使没有丰富经验的操作人员也能快速上手。

4.高效解析：配备的异物解析与确认试验两大应用程序，可帮助用户快速准确地完成红外分析。

5. 高灵敏度、高分辨率、高速测定：IRAffinity-1傅立叶变换红外光谱仪在性能上领先同类产品，满足用户对高精度分析的需求。

6.内置电子自动除湿装置：IRAffinity-1傅立叶变换红外光谱仪具备内置电子自动除湿装置，有利于保持仪器稳定运行。

岛津IRAffinity-1选择理由书对傅立叶红外光谱仪进行了比较研究，根据以下理由选定岛津制作所生产的傅立叶变换红外光谱仪（IRAffinity-1）。

IRAffinity-1红外主机部分：1）高分辨率、高灵敏度岛津IRAffinity-1型傅立叶红外光谱仪分辨率为0.5cm-1，信噪比为30000：1。

IRAffinity-1采用空冷式新型高辉度陶瓷光源，结构简单，性能稳定且使用寿命长。

检测器采用了新型高灵敏度DLATGS检测器，实现FTIR分析的超高的灵敏度和良好的稳定性。

2）稳定的干涉仪系统干涉仪是FTIR的核心装置，其高精度扫描是高灵敏度测定的关键。

IRAffinity-1采用稳定的无磨损的动镜驱动系统FJS机构，同时结合ADA机构，使干涉仪的状态达到最优化与稳定化。

IRAffinity-1预热时间短，测定状态稳定。

另外即使在更换分束器时，也可自动地调整干涉信号至最佳状态。

3）独特的防潮性能FTIR的干涉仪中，分束器部分极易吸附水汽受潮劣化，影响测定性能。

岛津是日本厂商，因此在防潮性能方面采取了很多独特的措施。

干涉仪内置电子自动除湿元件，除湿元件在待机电流（勿需开光源）的作用的温度下降，干涉仪内的水汽凝结排到机体外面，降低光源损耗。

岛津IRAffinity-1干涉仪窗板采用KRS-5材质，与普通的KBr窗板相比，具有极佳的防潮性能。

如果长时间不用，分束器可以自行拔下，放入干燥箱保存。

4）强大的中英文双语操作软件岛津IRAffinity-1的操作软件采用中英文双语版的IRSolution，功能强大，操作简单方便。

具有光谱测定，数据显示和图谱比较，数据处理和定量分析，光谱检索，报告打印等功能。

支持GLP/GMP和FDA Part11。

此外还可选配PLS定量、宏指令程序等丰富的选购程序。

售后服务部分1）售后服务技术支持主要由分析中心承担。

同时岛津FTIR用户协会每年不定期发行用户通讯。

每月FTIR应用专家电话巡访进行应用技术支持（每月壹天，按用户协会名单依次打电话。

3 图谱扫描
3.1 参数设置 3.1.1 可以设置扫描参数的扫描参数窗口包括 4个栏，“数据”, “仪器”，“详细”和 “高级”点击每个栏都可以显示相应的栏 目。 3.1.2 数据栏：设置测量模式为透射比， 设置变迹函数为Happ-Genzel，设置扫描 次数为1-400次，我们的仪器设置为10次， 设置分辨率为4，设置记录范围为400-4000。
4 图谱处理
4.1 图谱显示 4.1.1 在测量模式下，用鼠标右键点击右上角 “打开”可以查看以前保存过的图谱； 4.1.2 用鼠标拖拽可以放大图谱的任何地方， 也可以用鼠标菜单进行其他操作； 4.1.3透过和吸收图谱的转换，可以用鼠标右 键菜单中的“Y轴设置进行转换”进行转换。
4.2 图谱处理
4.2 图谱处理
4.2.3 若打印预览时发现峰 形不满意，在图谱处理状 态下，点击鼠标右键，在 菜单中点击“标尺”可以 进行X轴、Y轴搜索和伸 展。
4.2 图谱检索
4.2.4 其他处理功能 4.2.4.1 平滑：可以用该功能滤除噪音； 4.2.4.2 连接：可以用该功能去除已知的干扰 峰，两点之间用直线联接； 4.2.4.3 截断：可以用该功能图谱的任意部分 进行分析。
6 关闭系统
6.1 6.2 8.3 8.4 8.5 确保所有必要的Labsolution数据已经保存； 执行文件菜单中的退出命令退出I Labsolution软件； 退出Windows，关闭计算机； 关闭红外仪主机右前方的开关； 保持电源和红外系统相接，一边系统内部干燥。
本次培训结束！ 谢谢
4.2.1 在图谱的顶部的处理 菜单中选择“峰检测”， 然后在右边峰检测视图中 可以在“噪声”，“阀值” 右边各输入一个数值点击 计算按钮显示吸收峰检测 结果。

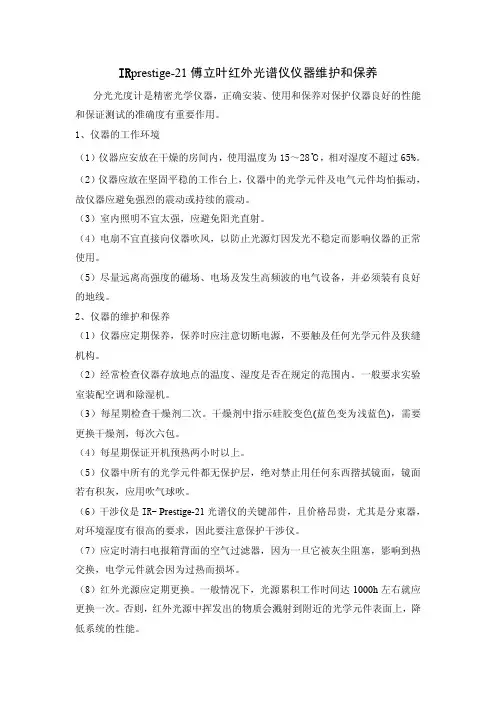

IR prestige­21傅立叶红外光谱仪仪器维护和保养分光光度计是精密光学仪器，正确安装、使用和保养对保护仪器良好的性能 和保证测试的准确度有重要作用。

1、仪器的工作环境（1）仪器应安放在干燥的房间内，使用温度为15～28℃，相对湿度不超过65%。

（2）仪器应放在坚固平稳的工作台上，仪器中的光学元件及电气元件均怕振动， 故仪器应避免强烈的震动或持续的震动。

（3）室内照明不宜太强，应避免阳光直射。

（4）电扇不宜直接向仪器吹风，以防止光源灯因发光不稳定而影响仪器的正常 使用。

（5）尽量远离高强度的磁场、电场及发生高频波的电气设备，并必须装有良好 的地线。

2、仪器的维护和保养（1）仪器应定期保养，保养时应注意切断电源，不要触及任何光学元件及狭缝 机构。

（2）经常检查仪器存放地点的温度、湿度是否在规定的范围内。

一般要求实验 室装配空调和除湿机。

（3）每星期检查干燥剂二次。

干燥剂中指示硅胶变色(蓝色变为浅蓝色)，需要 更换干燥剂，每次六包。

（4）每星期保证开机预热两小时以上。

（5）仪器中所有的光学元件都无保护层，绝对禁止用任何东西揩拭镜面，镜面 若有积灰，应用吹气球吹。

（6）干涉仪是IR- Prestige­21光谱仪的关键部件，且价格昂贵，尤其是分束器， 对环境湿度有很高的要求，因此要注意保护干涉仪。

（7）应定时清扫电报箱背面的空气过滤器，因为一旦它被灰尘阻塞，影响到热 交换，电学元件就会因为过热而损坏。

（8）红外光源应定期更换。

一般情况下，光源累积工作时间达 1000h 左右就应 更换一次。

否则，红外光源中挥发出的物质会溅射到附近的光学元件表面上，降 低系统的性能。

小心
激光辐射 不要直视激光 0.5 MW Max. CW632.8 nm CLASS 2 LASER PRODUCT IEC825-1 (1993) 激光小心标志
仪器使用的符号
符号
内容
∼
AC 开关
开关关闭
O
开关打开
注意
屏幕保护
在扫描期间（例如连续扫描或者绘图（mapping）扫描）过程中当屏幕保护程序激活时， 软件可能会崩溃。因此设置你的 OS 不使用屏幕保护程序。
操作时务必遵循注意事项，否则将发生危险。
1． 仅用于特殊类型的分析。 2． 按使用说明书进行操作。 3． 遵循所有的警告信息和注意事项。 4． 未经岛津公司允许，不要擅自拆卸仪器或者改变仪器零件。 5． 有关的服务和维修，请与岛津公司联系。
警告标志 警告 注意 注
表明存在潜在的危险，对人体会造成较严重伤害，甚至死亡。 表明存在潜在的危险，可能会对仪器造成损坏或者对人体造成一定程度的伤害。 强调主要信息。
版权©岛津公司 ２００２。版权持有。包括其中任一部分的重印都必须经岛津公司允许。 本书中的信息可以改变不对买主有任何承诺。 本书中的任何错误和繁杂部分我们都会尽快改正。 发生在说明书中讲述的可能的任何伤害岛津公司不负任何责任。 Ｗｉｎｄｏｗｓ®微软公司的注册商标。
最新信息
在安装光盘和补充材料磁盘中的 ＲｅａｄｍｅＥ．ｈｔｍ 中记录着有关 ＩＲｓｏｌｕｔｉｏｎ 软件的最新信息。 使用 ＩＲｓｏｌｕｔｉｏｎ 软件前请先阅读有关信息。
操作说明书的使用 ＩＲＰｒｅｓｔｉｇｅ－２１／ＦＴＩＲ－８４００Ｓ 红外光谱仪的使用说明包括两部分，分别为： 操作指南 举例讲述基本的操作。 系统指南 讲述安装和维护步骤。 ＩＲｓｏｌｕｔｉｏｎ 中的［帮助］文件详细讲述每一个命令的功能。 操作指南部分解释了 ＩＲＰｒｅｓｔｉｇｅ－２１／ＦＴＩＲ－８４００Ｓ 的操作步骤。他分为三章： ? ? ? “启动光谱仪”讲述了使用前的准备工作。 ? ? ? “基本软件操作”给出了重要的 ＩＲｓｏｌｕｔｉｏｎ 专业术语。 ? ? ? “数据收集和处理”举例说明了测量，分析和打印操作以便让使用者更加明

不同形态物质的光谱
振动、转动结构均存在
转动结构消失，振动存在
振动存在，但不明显
转动振动均消失
17
岛津UV 的发展历史
年 1952 1959 1964 1966 1970 1974 1981 1983 1984 1987 1989
18
产品 年 产品 QB-50; DF-1 1990 UV-2201 QV-50; RS-27 世界第一台光 UV-1200 1990 电倍增管紫外 MPS-50 1995
32
杂散光的影响
2.0 Absorbance
Stray light = Is * 100 Io
0.0 % 0.2 % 1.0 % 5.0 %
1.0
0
2.5 5.0 7.5 3 Concentration, M * 10
10.0
Diagram was taken from : Douglas A. Skoog and James J. Leary, Principles of Instrumental Analysis, 4th ed., Saunders College Publishing, 1992, page 131.
2
在瑞典皇家科学院手捧诺贝尔获奖证书和奖牌
光谱类仪器
紫外分光光度计（UV）
分子光谱
傅立叶变换红外光谱仪（FTIR） 荧光分光光度计（RF）
原子吸收分光光度计（AAS）
原子光谱
3
电感耦合等离子体质谱（ICP-MS） 电感耦合等离子体发射光谱仪（ICP-AES）
岛津光谱产品组合
紫外分光光度计（UV）
0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.11 0.1 波长(nm)

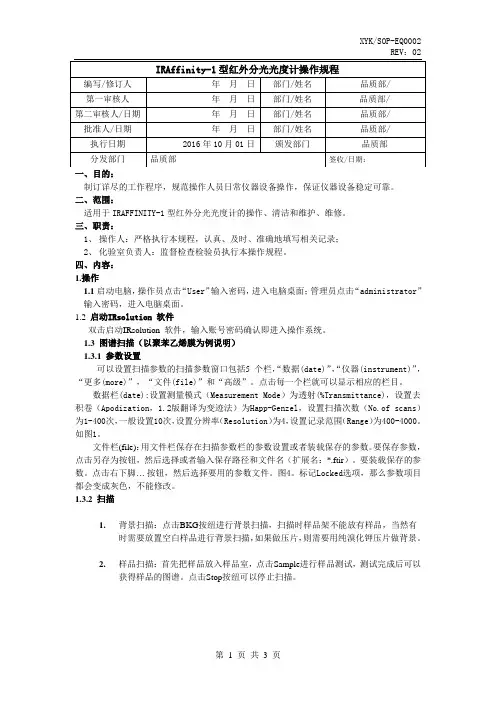

XYK/SOP-EQ0002 REV：02一、目的：制订详尽的工作程序，规范操作人员日常仪器设备操作，保证仪器设备稳定可靠。

二、范围：适用于IRAFFINITY-1型红外分光光度计的操作、清洁和维护、维修。

三、职责：1、操作人：严格执行本规程，认真、及时、准确地填写相关记录；2、化验室负责人：监督检查检验员执行本操作规程。

四、内容：1.操作1.1启动电脑，操作员点击“User”输入密码，进入电脑桌面；管理员点击“administrator”输入密码，进入电脑桌面。

1.2 启动IRsolution 软件双击启动IRsolution 软件，输入账号密码确认即进入操作系统。

1.3 图谱扫描（以聚苯乙烯膜为例说明）1.3.1 参数设置可以设置扫描参数的扫描参数窗口包括5 个栏，“数据(date)”，“仪器(instrument)”，“更多(more)”，“文件(file)”和“高级”。

点击每一个栏就可以显示相应的栏目。

数据栏(date):设置测量模式（Measurement Mode）为透射(%Transmittance)，设置去积卷（Apodization，1.2版翻译为变迹法）为Happ-Genzel，设置扫描次数（No.of scans）为1-400次，一般设置10次，设置分辨率（Resolution）为4，设置记录范围（Range）为400-4000。

如图1。

文件栏(file)：用文件栏保存在扫描参数栏的参数设置或者装载保存的参数。

要保存参数，点击另存为按钮，然后选择或者输入保存路径和文件名（扩展名：*.ftir）。

要装载保存的参数。

点击右下脚 按钮，然后选择要用的参数文件。

图4。

标记Locked选项，那么参数项目都会变成灰色，不能修改。

1.3.2 扫描1.背景扫描：点击BKG按纽进行背景扫描，扫描时样品架不能放有样品，当然有时需要放置空白样品进行背景扫描，如果做压片，则需要用纯溴化钾压片做背景。

傅里叶红外分光光度计校正记录傅里叶红外分光光度计是一种用于分析材料红外光谱的仪器，具有高精度和高灵敏度的特点。

但是，傅里叶红外分光光度计的测量结果可能受到多种因素的影响，例如仪器的稳定性、光源强度、光路径长度等，因此需要进行校正来保证测量结果的准确性。

常见的傅里叶红外分光光度计校正记录如下：1.常用光源的校正傅里叶红外分光光度计的光源是一个白光源，常用于红外区域光度计的光源是氢偏振灯或钨灯。

针对这种情况，我们需要对仪器进行校准。

首先，使用钨灯进行校准，记录各个波长下的光强度值和相应的强度值数据。

然后，使用氢偏振灯进行校准，记录各个波长下的光强度值和相应的强度值数据。

最后，将两组数据进行比较，并计算校准因子来调整仪器的灵敏度和准确性。

2.系统响应校正系统响应校正用于校正系统的响应时间，避免信号混叠和信号失真。

首先，我们需要使用红外强度标准样品进行校准。

在调整工作之前，设置参考峰值信号。

接下来，将红外强度标准样品放在样品座上，并进行光谱扫描。

然后，在光谱强度谷波谷的位置上设置标准峰值信号。

最后，通过计算比值来调整时域信号的波长和幅度。

3.路径长度校正路径长度校正用于校正样品在不同波长下的透过率和吸收率，避免误差被忽略。

对于红外光谱扫描，我们需要使用毛细管和分辨率校准样品进行校准。

首先，使用毛细管加入红外透明液体样品，并测量样品的透过率和吸收率。

然后，使用分辨率校准样品进行校准，找出样品吸收的特征带，并确定路径长度和波长。

总的来说，傅里叶红外分光光度计在应用过程中需要进行多种校正以保证测量结果的准确性和可靠性。

在实际操作中，我们需要严格按照校准记录来进行校准工作，并定期维护仪器，以避免测量误差的出现。

IRAffinity-1红外分光光度计校准记录
仪器型号
仪器编号
检验依据
校准日期
1.试药及标准物质
名称
批号
级别
生产单位
聚苯乙烯薄膜
2.系统性能确认：
2.1.波数准确度、波数重现性以及分辨率的检定
正常启动程序，然后选择[测定]—[欧洲药典有效性确认]，启动检定程序。在弹出框“设定”项下点击[仪器]，设定为“IRPrestige/IRAffinity/8400s”，然后同上设定语言为中文，设定[自动/手动]为[未使用]。在弹出框中点击[测定]，则弹出[参数设定]对话框。可向“仪器”、“序列号”、“温度”、“样品名”、“相对湿度”以及测试者“测试者”添加输入相对应信息。单击[OK]按钮时会弹出[测试1：能量光谱]，确认后会提示[从样品室中取出样品]，能量光谱检查时应保持样品室未放置任何样品。完成能量光谱测量后会弹出对话框[测试2：由聚丙乙烯薄膜测定的分辨率，波数准确度和重现性]，单击[OK]按钮或等待5秒后，会弹出[将聚丙乙烯薄膜放置入样品仓]的提示，点击[OK]按钮后程序生效。该聚丙乙烯测量将进行两次，中途弹出第二次测量对话框点击确定即可，完成测量后，将自动进行检测的计算，并自动打印生成报告。
采用2.2红外光谱图，测量2851 cm-1（峰）～2870 cm-1（谷）之间的峰谷深度和1583 cm-1（峰）～1589 cm-1（谷）之间的峰谷深度，用T表示。
2.1.1.波数准确度
波数（cm-1）
测定值
误差
允许误差
结果
3060.0
≤±1.0
2849.5
≤±1.0
1942.9
≤±1.0
1601.2
----
----
差值

岛津红外iraffinity说明书
一、产品概述
岛津红外iraffinity仪器是一种高效的红外光谱分析仪器，可用于研究样品的分子结构和化学键信息。

该仪器采用了先进的傅里叶变换技术，具有高分辨率、高灵敏度、高重复性和低噪音等特点，能够在广泛的波长范围内进行红外光谱测量。

二、技术参数
1. 仪器型号：岛津iraffinity-1
2. 测量范围：3500-500 cm-1
3. 分辨率：优于0.09 cm-1
4. 波长精度：±0.5 cm-1
5. 信噪比：优于10000:1（峰-峰值）
6. 扫描速度：最快12000次/秒
7. 样品室尺寸：450 ×450 ×200 mm3
8. 冷却装置：半导体制冷
9. 数据处理系统：岛津自带软件（也可选配OMNIC等软件）
三、使用方法
1. 将样品放入样品台，选择适当的测量模式（透射或反射）。

2. 设置扫描范围、分辨率和扫描速度等参数。

3. 开始测量，等待光谱获取。

4. 对获取的光谱进行处理和分析。

5. 根据需要保存或输出数据。

四、注意事项
1. 样品应清洁干燥，避免杂质和干扰。

2. 样品台应保持清洁干燥，避免影响光谱质量。

3. 在使用反射模式时，应选择合适的反射附件，确保样品表面平整光滑。

4. 在测量过程中，应保持室内安静稳定，避免影响光谱测量结果。

5. 在处理和分析光谱时，应注意数据单位和坐标轴的含义，避免误判。

6. 在使用过程中，如遇到问题或故障，应联系专业技术人员进行维修和解决。

岛津液体红外测试方法
岛津液体红外测试方法是一种使用傅里叶变换红外分光光度计对液体中的成分进行定性和定量分析的方法。

该方法具有良好的准确性和稳定性，但需要花费较长时间来清洁液体池。

在使用液体红外测试方法时，需要遵循以下步骤：
1. 打开仪器前部面板上的电源开关；
2. 打开计算机，进入WIN2000界面；
3. 双击桌面上的IRsolution快捷键，输入设定的密码，然后点击OK；
4. 选择菜单条上的Environment（环境）>Instrument Preferences（仪器参数选择）> Instruments（仪器），选择仪器“FTIR8000series”；
5. 选择菜单条上的Measurement（测量）> Initialize（初始化），初始化仪器至两只绿灯亮起，即可进行测量；
6. 在Data页中，设置Measuring Mode为% Transmittance（透过率）；Apodization （变迹函数）为 Happ-Genzel（哈-根函数）；No. of Scans（扫描次数）为40；Resolution （分辨率）为4cm-1；Range（波数范围）为4600-400cm-1。

在使用岛津液体红外测试方法时，需要注意操作细节和条件，以确保测试结果的准确性和可靠性。

如果你需要更详细的信息，请参考相关的技术文献或咨询专业人士。

5 图谱打印
5.1 激活要打印的图谱：点击要打印的图谱； 5.2 在文件的下拉菜单中选择指定模板打印命令； 5.3 选择一个合适的模板，进行预览，如果不符合要求可以 返回重新再选择其他模板； 5.4 可以建立自己的模板：新建模板-拖拽右边的项目到打印 模板-如果需要写入汉子，先选择一个项目，然后进入编 辑模式，输入汉字即可-模板存盘。
4 图谱处理
4.1 图谱显示 4.1.1 在测量模式下，用鼠标右键点击右上角 “打开”可以查看以前保存过的图谱； 4.1.2 用鼠标拖拽可以放大图谱的任何地方， 也可以用鼠标菜单进行其他操作； 4.1.3透过和吸收图谱的转换，可以用鼠标右 键菜单中的“Y轴设置进行转换”进行转换。
4.2 图谱处理
6 关闭系统
6.1 6.2 8.3 8.4 8.5 确保所有必要的Labsolution数据已经保存； 执行文件菜单中的退出命令退出I Labsolution软件； 退出Windows，关闭计算机； 关闭红外仪主机右前方的开关； 保持电源和红外系统相接，一边系统内部干燥。
本次培训结束！ 谢谢
3 图谱扫描
3.1 参数设置 3.1.1 可以设置扫描参数的扫描参数窗口包括 4个栏，“数据”, “仪器”，“详细”和 “高级”点击每个栏都可以显示相应的栏 目。 3.1.2 数据栏：设置测量模式为透射比， 设置变迹函数为Happ-Genzel，设置扫描 次数为1-400次，我们的仪器设置为10次， 设置分辨率为4，设置记录范围为400-4000。
2 双击启动Labsolution软件
2.1 点击“确定”按钮； 2.2 选择菜单中的仪器选项； 2.3 选择仪器选项中的LENOVOZ项双击，启动 Labsolution软件； 2.4 选择“光谱扫描” ； 2.5 计算机开始和红外仪联机。如果选择(环 境)菜单下的仪器的初始化选项，那么当 IRsolution运行时，计算机开始对傅立叶变 换红外光谱仪初始化。

岛津红外光谱仪技术特点岛津红外光谱仪是一种广泛应用于化学、材料科学、生物医学等领域的高精度分析仪器。

它基于红外光谱技术，通过测量物质在红外光区的吸收或透射光谱，来获取样品的分子结构和化学键信息。

本文将详细介绍岛津红外光谱仪的技术特点，包括其原理、性能、应用及优势。

一、工作原理岛津红外光谱仪采用傅里叶变换红外光谱技术（FTIR），它通过干涉仪产生红外光干涉图，然后将干涉图经过傅里叶变换转换为红外光谱图。

与传统的色散型红外光谱仪相比，FTIR 具有更高的光谱分辨率、更快的扫描速度和更广的光谱范围。

二、性能特点1.高分辨率：岛津红外光谱仪具备优异的光谱分辨率，能够清晰地分辨出复杂样品中的各个组分，为准确分析提供有力支持。

2.宽光谱范围：该仪器覆盖近红外至远红外的宽光谱范围，满足不同样品的分析需求。

3.快速扫描：采用先进的检测技术，岛津红外光谱仪实现快速扫描，提高分析效率。

4.优异的信噪比：通过优化光学设计和检测系统，降低背景噪声，提高信号质量。

5.智能化操作：岛津红外光谱仪配备人性化的操作界面和智能化的分析软件，简化操作流程，提高分析效率。

三、应用领域岛津红外光谱仪在多个领域具有广泛应用，如化学、材料科学、生物医学等。

在化学领域，它可以用于有机化合物、无机化合物、高分子材料等的分析和鉴定；在材料科学领域，可用于研究材料的结构与性能关系，如聚合物、陶瓷、玻璃等；在生物医学领域，岛津红外光谱仪可用于生物分子结构研究、药物分析、生物医学诊断等。

此外，随着环境科学的不断发展，岛津红外光谱仪也可应用于大气、水体等环境样品的检测和分析。

四、优势分析1.高精度：岛津红外光谱仪凭借其卓越的光谱分辨率和高信噪比，能够为科研人员提供高精度、高可靠性的分析结果。

2.广泛应用：由于其宽光谱范围和快速扫描性能，岛津红外光谱仪适用于多种类型和形态的样品分析，满足跨学科研究需求。

3.智能化：智能化的操作系统和分析软件降低了使用门槛，提高了工作效率，使科研人员能够更专注于实验本身。
