惠普HP541_HP540_拆机图_最最详细版

部分惠普打印机/一体机拆机方法一、2128（1）将四颗螺丝拧开，如图1所示。

将整个机器上盖拆下。

拆下上盖时应注意慢抬，以免损伤机器内的控制面板及扫描组件与主板的连接线，如图2所示。

图1图2（2）拆除图3上所示的六颗螺丝，便可以拆下笔架，拆除时应注意笔架与主板的连接线。

如图3所示。

图3（3）将后挡纸板取下，拆下最右边的清洁单元，然后拧下中间的螺丝和左边的卡子，便可以拆除整个进纸单元。

如图4所示。

图4（4）拧下螺丝，拆除马达，便可以取下主板。

如图5所示。

图5（5）取下整个玻璃板，便可以拆下扫描头组件，取下玻璃板时应注意控制面板下的数据线。

如图6所示。

图6二、3508/3608（1）将图1所示的控制面板按图2所示的黄色箭头方向打开。

图1图2（2）将图3中红圈中的螺丝拧下来，取下话筒下边的盖子。

图3 （3）拧下图4中2个红圈处的螺丝。

图4 （4）将图5中3个孔处的螺丝拧下来。

图5（5）将图6中红圈处的螺丝拧下来，并把后挡板按图6中黄色箭头的方向取下来，就可以拿下中间的壳了。

图6（6）拔掉图7、图8中所示的各连接到板上的数据线。

图6图7（7）把固定板的螺丝拧下来，就可以把板取下来了。

如图8红圈所示。

图8（8）将图9红圈处的铁板取下来，取下时要小心两边的卡子。

图9（9）将扫描组件取下来的时候注意图10中两个红圈处的卡子。

图10 （10）然后即可拆卸机器。

如图11、图12所示。

图11图12打印机下半部分的拆卸方法参见DJ3000系列。

如图13所示。

图13三、5328（1）取下机器的白色外盖。

如图1、图2所示。

图1将这个白色的盖取下来图2（2）将控制面板的外盖取下来。

如图3、图4所示。

图3图4（3）将图5中红圈处的2个小堵塞物拿下来，这里有2颗螺丝。

图5（4）将2颗螺丝拧下来，就可以取下控制面板了。

如图6所示。

图6（5）将固定侧盖的螺丝拧下来。

如图7所示。

图7（6）取下侧盖时注意机器低部的卡子。

如图8所示。

图8（7）取下白色的盖子。

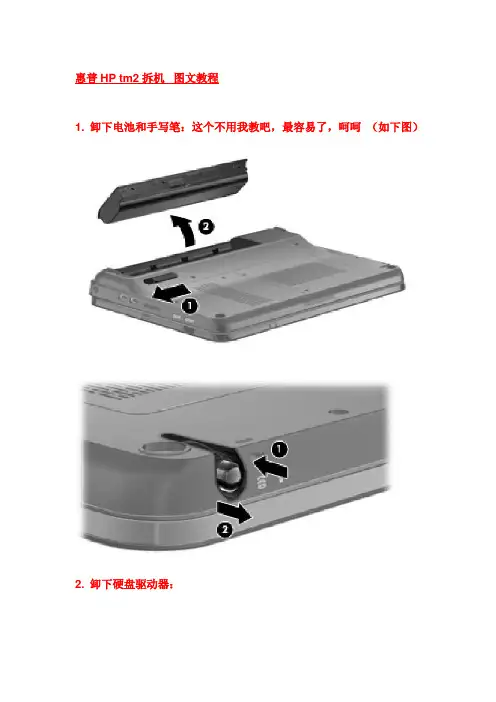

惠普HP tm2拆机图文教程1. 卸下电池和手写笔：这个不用我教吧，最容易了，呵呵（如下图）2. 卸下硬盘驱动器：卸下两个菲利普斯PM2.0 ×5.0螺丝，取下硬盘盖。

（如下图）接下来取出硬盘，照下面图拆~ 抓住聚酯薄膜标签往原胶垫所在方向拉，硬盘就出来了（如下图）3. 卸载无线WWAN模块揭开WWAN盖，断开在WWAN无线局域网模块的终端天线电缆（如下图）拧开WWAN模块螺丝，将WWAN模块取出（如下图）4. 卸载内存卸下两个菲利普斯PM2.0 ×5.0螺丝，取下内存盖。

拔出内存（如下图）5. 卸载无线WLAN模块断开在WLAN模块的终端天线电缆，将WWAN模块取出（如下图）6.取出RTC电池断开从系统RTC电池板线①，从底座上拆下外壳RTC电池②，将RTC电池取出。

（如下图）7.卸下顶盖卸下用于固定顶盖外壳螺丝（如下图）提起顶盖前的边缘①，直到一定角度。

放开零插入力（ZIF）连接器的电缆连接，断开从系统板和触摸板电缆②。

释放其中的ZIF连接器，断开从系统板和键盘线电缆③。

（如下图）8. 卸载键盘松开两个屏蔽键盘的标签①，卸下滑向了顶盖的两个固定夹②。

（如下图）抬起键盘①，直到一定角度。

滑动键盘②直到在键盘上前沿的标签都是清晰，断开键盘电缆③，取下键盘。

（如下图）9.取下笔筒和弹出器卸下三个菲利普斯PM2.0× 4.0螺丝①，取下笔筒②及弹出器③.（如下图）10.取出蓝牙模块断开从系统板连接的蓝牙模块电缆①,取出蓝牙模块②（如下图）11.取出电源开关板：断开ZIF连接器的电源开关板电缆连接，然后断开电源开关板与系统板电缆①, 取出电源开关板②（如下图）12.卸载显示器卸下两个固定铰链盖显示到计算机的菲利普斯PM2.0× 4.0螺丝。

（如下图）打开电脑显示器调整到正常位置和旋转显示①顺时针旋转90度。

卸下显示屏铰链盖②（如下图）释放将无线局域网天线电缆连接到主板上的胶带①。

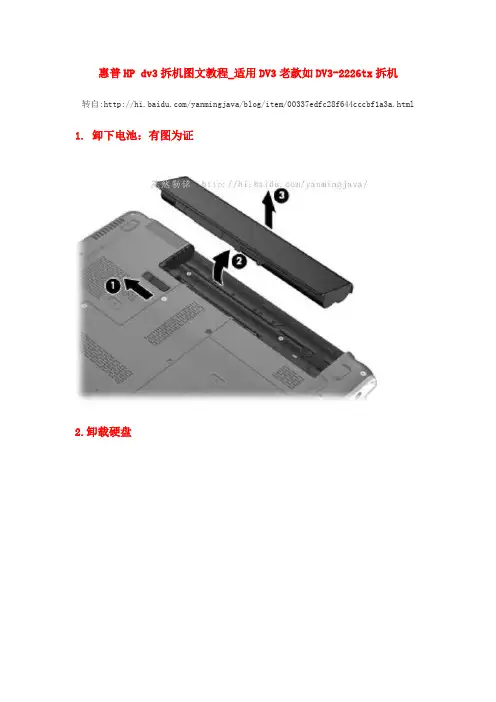

惠普HP dv3拆机图文教程_适用DV3老款如DV3-2226tx拆机转自:/yanmingjava/blog/item/00337edfc28f644cccbf1a3a.html 1. 卸下电池：有图为证2.卸载硬盘先打开硬盘盖接下来取出硬盘，照下面图拆~ 先取出4螺丝，抓住聚酯薄膜标签往原胶垫所在方向拉，硬盘就出来了（一拉二推三扯）（如下图）3. 卸载内存取下内存盖。

拔出内存（如下图）4. 卸载无线WLAN模块拧开螺丝，揭开WLAN盖（如下图）拧开螺丝，取下固定支架，断开wlan电缆，取出wlan模块（如下图）5.卸载SIM取出sim卡拧开SIM模块螺丝，断开电缆，取出SIM模块6.取出电池7.卸载光驱拧开固定光驱螺丝，将光驱提出来8.卸载键盘拧开固定键盘的螺丝抬起键盘①，直到一定角度，滑动键盘②，取下键盘（如下图）断开ZIF连接器，取下键盘。

（如下图）9.取下开关盖拧开开关盖螺丝断开低插入力（LIF）电缆1，分离取下开关盖：10.卸载扬声器断开扬声器电缆，取下三个螺丝，卸下扬声器装配4。

11.卸载显示器断开无线WLAN电缆1，断开显示器与主板电缆2；拧开固定显示器螺丝，取下显示器（如下图）12.卸载顶盖卸下用于固定基地顶盖外壳以下螺丝断开电源连接器与系统板的电缆1；断开USB板与系统板的电缆2；除去电源连接线3和USB板电缆；断开大写锁定指示灯从系统板上的LIF 连接线4；取下大写锁定LED从顶盖电缆5。

断开系统板上连接触摸板的LIF电缆1；断开连接主板和触摸板开/关按钮板电缆2 的LIF的连接器；断开指纹识别器板电缆的ZIF连接器3；断开系统板上的风扇电缆5。

拧开固定顶部外壳的螺丝抬起顶盖至一定角度，将电源连接线和USB板电缆通过在顶盖上的开口2，取下顶盖（如下图）13、卸下指纹识别器板：卸下两个固定指纹识别器支架螺丝，卸下支架2，取出指纹识别器顶盖板3，卸下指纹识别器板4。

14.取出LED板和电缆：断开LED板与系统板线1，取出用于固定LED电路板的基螺丝，卸载LED板和电缆4。

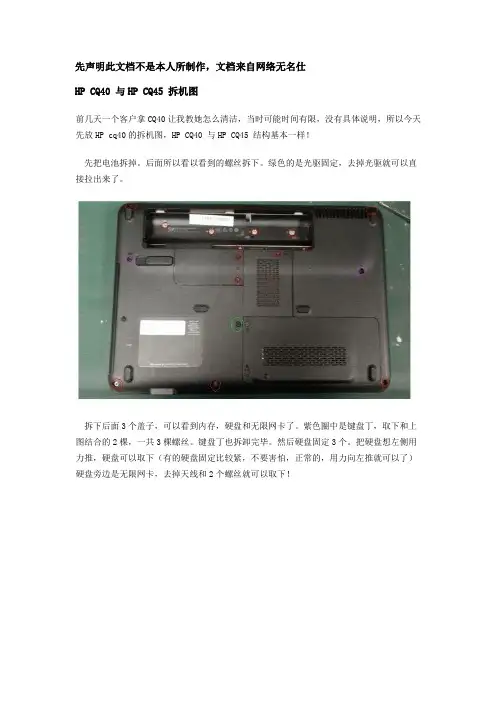

先声明此文档不是本人所制作，文档来自网络无名仕HP CQ40 与HP CQ45 拆机图前几天一个客户拿CQ40让我教她怎么清洁，当时可能时间有限，没有具体说明，所以今天先放HP cq40的拆机图，HP CQ40 与HP CQ45 结构基本一样！先把电池拆掉。

后面所以看以看到的螺丝拆下。

绿色的是光驱固定，去掉光驱就可以直接拉出来了。

拆下后面3个盖子，可以看到内存，硬盘和无限网卡了。

紫色圈中是键盘丁，取下和上图结合的2棵，一共3棵螺丝。

键盘丁也拆卸完毕。

然后硬盘固定3个。

把硬盘想左侧用力推，硬盘可以取下（有的硬盘固定比较紧，不要害怕，正常的，用力向左推就可以了）硬盘旁边是无限网卡，去掉天线和2个螺丝就可以取下！可能这张图大家看不清楚，因为是局部的。

这个是光驱拿出后的那一侧。

把光驱拿出，光驱下面有一个螺丝，是固定前面壳子的，很隐蔽。

（一般都忘记这里）硬盘拆下后，硬盘底下有3棵，（不经意也容易忘哦）拆完这几个，基本后面就都拆卸完成了正面把屏幕打开，把键盘从顶向上提。

键盘可以拆下。

然后把键盘排线卡子打开，就可以去下键盘了（注意：有的键盘也很难拆，无从下手。

可以用小一字螺丝刀窍下，不过小心别弄出伤痕）键盘取下后，在左下册有个螺丝取下。

边框就可以取下了。

取下时向上↑用力，这里忘记标注了，还有开关线，记得要拔下！一看就知道的。

边框取下，就可以去喇叭了。

喇叭上有2棵。

喇叭上面有跟排线，休眠传感器排线拔下,喇叭就可以取下了取下喇叭，咱们就要把屏幕取下了、有3跟线要拔出，一个是屏线。

一个是摄像头的线，没有摄像头的就没有那线了。

还有2根是后面的无线网卡天线。

（之前已经把无限网卡取下了，把天线穿过来取下就OK了。

还有6颗螺丝，左右瓶轴个2棵共4棵，壳子上有3棵，（主要左边瓶轴螺丝在屏线下面，注意下）屏轴螺丝。

有一点没有标注（在中间，触摸板排线，取下。

键盘借口下面的那个）取下壳子后，就可以看到内部结构了，主板上有2颗固定螺丝，一个在左上↖。

先声明此文档不是本人所制作，文档来自网络无名仕HP CQ40 与HP CQ45 拆机图前几天一个客户拿CQ40让我教她怎么清洁，当时可能时间有限，没有具体说明，所以今天先放HP cq40的拆机图，HP CQ40 与HP CQ45 结构基本一样！先把电池拆掉。

后面所以看以看到的螺丝拆下。

绿色的是光驱固定，去掉光驱就可以直接拉出来了。

拆下后面3个盖子，可以看到内存，硬盘和无限网卡了。

紫色圈中是键盘丁，取下和上图结合的2棵，一共3棵螺丝。

键盘丁也拆卸完毕。

然后硬盘固定3个。

把硬盘想左侧用力推，硬盘可以取下（有的硬盘固定比较紧，不要害怕，正常的，用力向左推就可以了）硬盘旁边是无限网卡，去掉天线和2个螺丝就可以取下！可能这张图大家看不清楚，因为是局部的。

这个是光驱拿出后的那一侧。

把光驱拿出，光驱下面有一个螺丝，是固定前面壳子的，很隐蔽。

（一般都忘记这里）硬盘拆下后，硬盘底下有3棵，（不经意也容易忘哦）拆完这几个，基本后面就都拆卸完成了正面把屏幕打开，把键盘从顶向上提。

键盘可以拆下。

然后把键盘排线卡子打开，就可以去下键盘了（注意：有的键盘也很难拆，无从下手。

可以用小一字螺丝刀窍下，不过小心别弄出伤痕）键盘取下后，在左下册有个螺丝取下。

边框就可以取下了。

取下时向上↑用力，这里忘记标注了，还有开关线，记得要拔下！一看就知道的。

边框取下，就可以去喇叭了。

喇叭上有2棵。

喇叭上面有跟排线，休眠传感器排线拔下,喇叭就可以取下了取下喇叭，咱们就要把屏幕取下了、有3跟线要拔出，一个是屏线。

一个是摄像头的线，没有摄像头的就没有那线了。

还有2根是后面的无线网卡天线。

（之前已经把无限网卡取下了，把天线穿过来取下就OK了。

还有6颗螺丝，左右瓶轴个2棵共4棵，壳子上有3棵，（主要左边瓶轴螺丝在屏线下面，注意下）屏轴螺丝。

有一点没有标注（在中间，触摸板排线，取下。

键盘借口下面的那个）取下壳子后，就可以看到内部结构了，主板上有2颗固定螺丝，一个在左上↖。

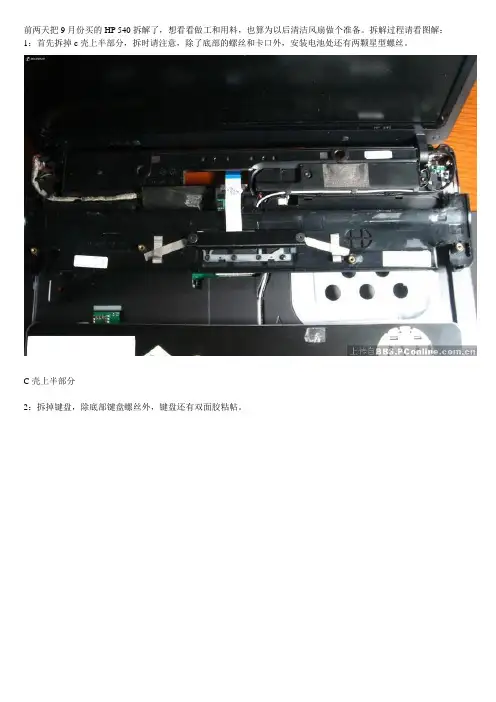

前两天把9月份买的HP 540拆解了，想看看做工和用料，也算为以后清洁风扇做个准备。

拆解过程请看图解：1：首先拆掉c壳上半部分，拆时请注意，除了底部的螺丝和卡口外，安装电池处还有两颗星型螺丝。

C壳上半部分
2：拆掉键盘，除底部键盘螺丝外，键盘还有双面胶粘帖。

键盘正面
键盘反面
C壳下半部分
风扇出风口
电源，无线开关，键盘接口
屏轴连接部分
3：卸下两边屏轴的螺丝，就可以取下屏幕。

4：取下C壳下半部分,注意C壳和D壳之间卡口较多，同时C壳安装光驱处也有螺丝，需取掉。

另外还要注意一点，拆C壳需从D壳拆掉无线网卡的天线。

取掉C壳
触摸板接口
屏线，风扇电源，喇叭接口
5：从D壳取下主板，再拆掉风扇
主板A面。

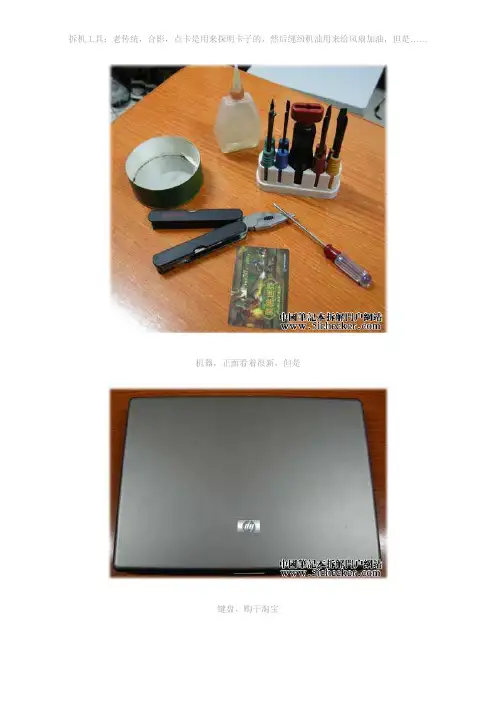

拆机工具：老传统，合影，点卡是用来探明卡子的，然后缝纫机油用来给风扇加油，但是……机器，正面看着很新，但是键盘，购于淘宝下面的全部解释都会围绕这张大图进行讲解，大家对号入座一看便知首先第一步，大家一定记住，在拆机之前去用手摸一下暖气管等器物，放掉身上的静电，因为无视这一步在冬季拆机损坏硬件的数不胜数然后给机器断电，同时拔去电源线以及电池，见图中绿色标注取下所有的盖板，共有三个，分别是内存、硬盘和无线网卡，盖板上的螺丝可以留在上面，省的弄乱，螺丝共4颗，见图中大红色标注拆下边框以及底壳和键盘的固定螺丝，这些螺丝规格一样，完全可以放在一起，见图中天蓝色标注，同时取下这些螺丝后，就可以无阻力拔下光驱最后，取下3刻平面螺丝，这里大家都会郁闷，因为有两颗……是六角的……见图中橙色标注下面是各仓特写：内存，共两个插槽，1颗螺丝，无暗藏螺丝硬盘，共4颗螺丝，盖板两颗，固定硬盘一颗，这个极长极细，且上有一个弹簧，大家注意保存，同时在硬盘下还有一个银色的暗藏螺丝，全部见图，暗藏螺丝见箭头无线网卡，共4颗螺丝，盖板一颗，固定无线网卡两颗，且转角处有一颗，无线网卡螺丝较小，上有两颗天线，暗藏的与主板有关，因为是后面才发现，图中只标出位置，图中蓝色那颗后来发现是固定散热器的，现在不用拆光驱，取下螺丝，同时推动途中箭头所指的卡子，即搞定这就是最关键的了……没想到HP阴到加入六角螺丝……直接耽搁很久，网上说可以用女友的夹子弄开，我们尝试了钳子……除了弄花没什么好处，只得加入了以下两个工具……接下来是取下盖板，就是正面的那个涉及开关和无线网卡的东西，在前面已经取下了所有螺丝后，我们要做的是，撬！很多帖子都建议从图中绿色圈处开始下手，实际观察很难完成，我个人认为最佳位置已用橙色标出本部分设定了隐藏,您已回复过了,以下是隐藏的内容接下来，反过来，去除电池处的卡子，下面是细节图所有卡子的位置我标在下面这张图上了，相传有12个……一定要小心，同以前的HP不同，6520s下面通过排线连接到了主板上，所以还不能马上取下，这里松下，稍等主攻键盘，键盘下面共有4个固定处，从上面新键盘图可以看出，建议大家从左上角或者右下角入手，会很紧，因为下面居然有两面胶………………拿起键盘，同样是有排线，两者方法相同，将黑色夹子上移即可，同时取下两个盖板，后面就好办了……到了机盖，一共需要拆掉6颗螺丝，音响两颗，屏轴两颗，固定腕托两颗，我在图中标出了，有一颗是对称的，大家自己联想……首先去掉两颗音响螺丝，拔下排线，可以拿掉了，图中天蓝色本部分设定了隐藏,您已回复过了,以下是隐藏的内容其次小心去掉两颗屏轴螺丝，拔去黑白两个屏线，同时把无线网卡的天线拔出，图中红色标出，完成后彻底移除显示屏，左侧屏轴是与天线环相连的，这里注意，而且屏轴螺丝都是最靠近机身内侧的。

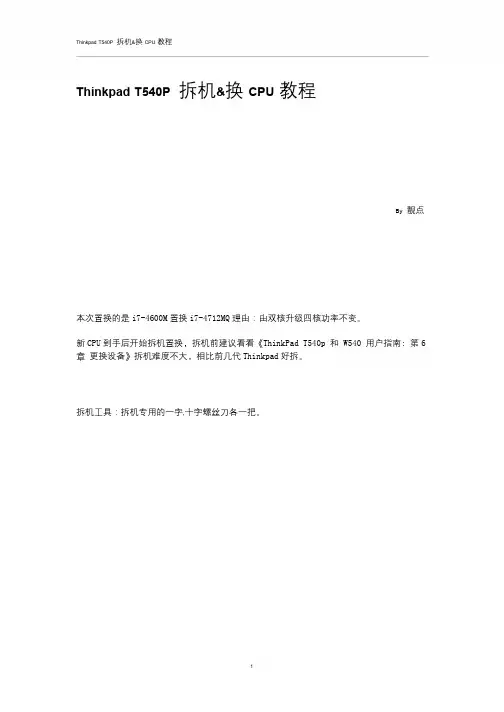

Thinkpad T540P拆机&换CPU教程
By靓点
本次置换的是i7-4600M置换i7-4712MQ理由：由双核升级四核功率不变。

新CPU到手后开始拆机置换，拆机前建议看看《ThinkPad T540p和W540用户指南:第6章更换设备》拆机难度不大，相比前几代Thinkpad好拆。

拆机工具：拆机专用的一字,十字螺丝刀各一把。

一、拆键盘
如图：用一字螺丝刀对着凹槽,向上推,推动架子直到看到完整的螺丝为止。

完整看到键盘下的螺丝，然后旋开，从下方拿出来，再由上方反过来，背后有两排线。

取下键盘排线，这样键盘就取下了.
二、拆C壳
合上笔记本翻过背面,拆下电池,拆下,大小底盖,旋开如下田图红色箭头所指的螺丝
红色为拆C壳的螺丝
绿色为拆D壳的螺丝
如上图,接着用拨片工具划开暗扣，这里不要太暴力，掰断了以后就扣不紧了。

这里有两个暗扣比较紧，向下推拉一点,容易拨开。

还有几处上方的暗扣在电池处自已拨动下就好。

拆下C壳后翻过来的效果,注意有两排线
三、拆D壳
两面都有要旋开的螺丝，背后的就是前面图中标的绿色的螺丝和键盘下的骨架上的螺丝，旋开就可以拿出D壳了。

拆太快这个忘拍图做标记了，不过也不难。

拆下D壳效果
四、拆散热器
旋开CPU和显卡散热片的螺丝，拔掉接口,就可以取出了。

五、换CPU
将CPU的锁扣拧到打开的位置，将CPU取下。

将新的CPU平整的放上去然后拧上锁扣。

换下的CPU i7-4600M 之后装回,置换成功!
开机BIOS显示。

一大类Hewlett Packard 400/500/600 系列打印机DESKJET 500, 510, 520, 540, 500C, 550C, 560C, 600, 系列(墨盒型号：HP51626A, 51629A51633MC6614A）墨盒内的空气压力平衡*图示“C”位置的小通气孔来调节。

在填充以前，“C”必须用胶带密封，以防止漏墨。

同时，将图示“A”的小孔也要用胶带密封。

带有绿色顶盖的墨盒，在图示“B”的位置，有一塑料圆珠盖着填充孔。

用尖锐的工具将塑料珠推进到墨盒中去，露出填充孔。

新样式墨盒（灰色顶盖）没有这个填充孔，这就要求用小钻头在“B”位置钻一个直径约3毫米的小孔，用以充墨。

注意：“A”位置的小孔（墨盒顶端），一定不能刺破！用平头的注射器将墨水通过填充孔注入墨盒，直到墨水几乎充满墨盒（约30毫升）。

注射器不要插入太深。

用备用橡胶塞堵上填充孔，或者，用烧熔的塑料焊条封上填充孔。

使用长注射器针头刺透填充孔的塞子，抽出墨盒内部的空气，以保持内部压力平衡。

再撕掉“C”和“ A”处的胶带封条。

注意：墨盒一旦用完，必须立即填充。

第二大类DESKJET 500C, 550C, 560C, 600,系列DESKJET 500C, 550C, 560C, 600,系列(墨盒型号：51625A & 51649A)注墨孔掩盖在墨盒的绿盖或灰色顶盖下面。

用薄刀片起开顶盖，或者，侧放墨盒，用钝器向下敲击顶盖，将结合处敲开。

可以看见几个墨水仓。

用标签封上每个墨水仓，是防止填充时一个颜色沾染另一个颜色（串色）。

用注射器吸取正确颜色的墨水，将针头插入注墨孔深处。

（如图示）注意：墨盒里面填充有海绵，可能有点阻力。

慢慢注入墨水。

直到海绵体充满墨水。

对其他颜色重复上述步骤。

填充完毕，将顶盖按原样封上，并用胶带固定好。

墨盒即可上机测试、打印。

注意：空墨盒应该立即填充。

第三大类 HP 690C Photo 型墨盒墨盒型号：C1816A注墨孔掩盖在墨盒的深红色顶盖下面。

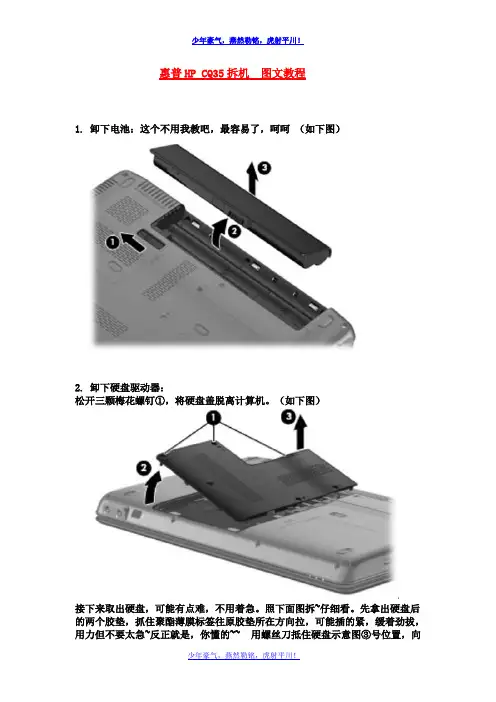

少年豪气，燕然勒铭，虎射平川！惠普HP CQ35拆机图文教程1. 卸下电池：这个不用我教吧，最容易了，呵呵（如下图）2. 卸下硬盘驱动器：松开三颗梅花螺钉①，将硬盘盖脱离计算机。

（如下图）接下来取出硬盘，可能有点难，不用着急。

照下面图拆~仔细看。

先拿出硬盘后的两个胶垫，抓住聚酯薄膜标签往原胶垫所在方向拉，可能插的紧，缓着劲拔，用力但不要太急~反正就是，你懂的~~ 用螺丝刀抵住硬盘示意图③号位置，向少年豪气，燕然勒铭，虎射平川！左慢慢推！硬盘就出来了（如下图）3. 卸下内存：（如下图）4. 卸载无线WLAN模块拧开螺丝①，揭开WLAN盖（如下图）拧开螺丝①，将WLAN模块取下支架②，断开在WLAN无线局域网模块的终端天线电缆③，黑WLAN天线电缆连接到WLAN模块“主要”终端，白色的WLAN天线。

拉扯从一个角度插槽的模块以外的WLAN模块④。

WLAN模块都设计有一个缺口⑤，防止无线局域网WLAN模块不正确的插入电缆连接到WLAN模块终端。

（如下图）5. 取出RTC电池断开从系统RTC电池板线①，从底座上拆下外壳RTC电池②，将RTC电池取出。

（如下图）6. 卸载光驱拧开螺丝①，取出光驱（如下图）7. 卸载键盘：卸下三个菲利普斯PM2.0 × 9.0固定在电脑键盘螺丝。

（如下图）尽可能计算机打开，提起后缘的键盘①，直到它倾于一个角度。

滑向显示器键盘②，直到在键盘上前沿的标签都是清晰。

使键盘的③后边缘向前倒，直到它倾于顶盖。

（如下图）放开零插入力（ZIF）连接器①该键盘电缆连接，并断开键盘电缆②从系少年豪气，燕然勒铭，虎射平川！统板上；取下键盘（如下图）8. 卸载键盘盖：卸下两个菲利普斯PM2.5 × 9.0 0和八个菲利普斯PM2.0 × 2.0螺丝。

（如下图）尽可能计算机打开，断开电缆①大写锁定指示灯和LED板电缆从低插入力（LIF）的②主机板上的连接器。

抬起键盘的后缘盖③旋转，直到它从计算机分离，卸下键盘盖。

下面是一台我们准备要拆机的HP为了确定这台机器的身份我们特别来了一张型号的特写照片，如下图中的型号，顺便说下8530W和8530P是一个型号只是定位上有点细微的区别而已，但是里面所有的东西都是一样的准备拆机前，你需要将外接的电源和机器上的电池都拔出来，如下图我已经标注了后盖下面的一些部件，中间位置就是该8530W机器的内存位置和无线网卡的位置，左下家则是硬盘和蓝牙的位置，其实惠普的机器蓝牙位置基本都是在硬盘的旁边。

首先将固定键盘的螺丝拧开，有键盘LOGO标注的2个螺丝，我相信你应该看到了如上图中已经拧开了固定的螺丝后，将键盘上的卡口打开我特别的来一张特写图如下图中，将惠普键盘卡口推下来就可以了，其次键盘的两边有小塑料片亲亲的卡主了，不过不用操心直接取出键盘就可以了，只要你最上面的卡口和背面的螺丝都拧开了就可以了键盘被我们从主板上翻起来了，如下图中你拆的话也必须这样弄然后将键盘180度得放置在掌托的位置，下图中你应该能看的比较清晰好的，如果你想清理这台8530W机器的灰尘风扇的话，那么就需将红色的螺丝全部拧开，以及风扇的电源线拔出来，这样就可以取出风扇了，直接清理散热片即可。

如果你想更换这个机器的导热硅脂那么就需要将橙色的螺丝都全部拧开，橙色的螺丝右上角为显卡的固定，左下角为处理器的固定的螺丝这里我们将背面所有能看到的露丝都拧开(如果你想彻底拆解有其它的原因，那么就需要全部拧开，如果你仅仅是清理风扇和换硅脂的话上面的教程足够了，你就不用拆了)硬盘后盖打开后，硬盘上面还有一个螺丝固定的，拧开螺丝抽出硬盘即可，下面我们看看蓝牙位置在什么地方这里有个小塑料片，我们轻轻的拿出来就可以看到隐藏在这里的8530系列笔记本的蓝牙模块了背面所有螺丝拧开后，我们需要将键盘前面挡板拆卸，如下图中我们将挡板拆开注意中间位置有个数据线，是控制面板中喇叭音量控制以及无线等设备开关的控制面板如果你不知道这个控制面板的排线在哪里的话，就看看我下面的特写图片顺利的将键盘前面的那个控制挡板从主板中拆下来了。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

另外一种固定方式是用卡榫，这时就要用手沿着边缘慢慢抠开。

不同位置取下来的螺丝建议用纸条注明拆卸工具的选择：拆开一台笔记本电脑需要的工具不多，在一般的五金店就可以买到。

如果为了防止狞花螺丝或者是硬件发烧友，可以选购一些名牌螺丝刀，以德国或日本精密工具最出名，台湾品牌的性价比比较高。

Wiha防静电精密十字螺丝刀十字花螺丝刀（螺丝批）：一把小十字花螺丝刀就可完成大部分工作，可以根绝具体机型选择相应型号的螺丝刀。

一般来说“0#号”的螺丝刀几乎可以拧下所有的笔记本螺丝，如果有全套的“000＃、00＃、0＃、1＃”号十字工具更好。

笔记本底部某些螺丝位置很深，约为1.5cm到2cm需要注意的是，目前市面有很多工具套装出售，但是某些套装的螺丝刀头比较短，而笔记本某些螺丝藏的比较深，这种套装买来后可能会用不上，因此我建议十字螺丝刀最好购买那种前端刀头修长的类型。

平口螺丝刀，可用来撬开难于用手抠开的盖板，在取下CPU的时候也要用它。

惠普Compaq 6515b笔记本拆解详细资料！首先我们介绍下该型号的笔记本：HP Compaq 6515b是去年3月中旬推出的一款中端笔记本电脑！主要面向一些中小企业的用户！设计上采用HP传统的稳重、大方！很多购买该笔记本的客户都想了解下该笔记本的用料以及内部结构等：拆解前，我们先将笔记本的电池取出，然后开始，如下图就是HP Compaq 6515b笔记本的背面构造：硬盘 内存 电池 CPU 风扇等我们先将内存和硬盘的后盖用螺丝刀拧开：无线和内存被设计在一起背面基本上可以“开发”的就只有这么多了，要继续拆解，我们必须从键盘着手： 如下图。

我们可以看到第二条内存设计在键盘底下，利用键盘可以导出不少热量！但需要注意的是，?鸾饧　滔吕幢匦胂冉 膛畔呷∠吕矗海ㄏ冉 糖暗牡舶宀鸾庀吕矗?取下来后的键盘（键盘排线很有型哦，呵呵很多快捷键都在挡板上，拆解下来的时候一定要注意，幅度不要过大）我们继续将笔记本的散热系统拆解下来，可以看到笔记本采用AMD处理器+ATi RS690T芯片组的组合！做为一款定位于商务笔记本电脑而采用ADM组合的的确很少：下图为AMD-ATi RS690T芯片组AMDAMD Turion64 X2 TL-52双核心处理器特写：下面是我们拆解下来的HP Compaq 6515b笔记本的导热管和风扇！该笔记本所采用的光驱还是自家的：硬盘，内存，无线网卡，蓝牙模块，硬盘是富士通的、内存尔必达、蓝牙模块还是HP笔记本一样的样子！HP Compaq 6515b笔记本拆解到此结束，整体上笔记本的性价比较高！并且做工上来说中上的水平！惠普HP2133超便携笔记本详细拆解HP 2133超便携笔记本采用了威盛的超移动电脑平台，流线型外观闪耀银色光芒，阳极氧化铝合金外壳让其身披盔甲，防划、无边框墨高清晶屏熠熠生辉，质感超耐磨Durakey按键和拉伸型键盘提升了易用性，而防摔硬盘锁的Driveguard功能更是保证数据安全，镁合金的屏幕接轴牢固耐用。

HP CQ42拆机除尘 G42拆机除尘图文教程
1. 所用工具如下图中盒子之外部分,当然动手之前释放静电就不再重提了.
2. 先看看CQ42-153TX的外观吧
3. 背面外观----按图中指示拆除硬盘和无线网卡卡内存盖板
4. 背面外观(电池,无线网卡内存盖板和硬盘盖板已拆除)----继续按指示拆除硬盘光驱无线网卡以及内存
5. 背面外观(无线网卡内存硬盘和光驱已拆除)----继续按指示拆除键盘
键盘从底面顶开后的样子
取下键盘排线
6. 准备拆除前面板(感觉用词不当,相当不专业)----按指示断开四处连接线,其中左上角为水平拔出,另外三个是抬起卡扣拿出排线
拆除背面这10颗前面板螺丝,并用手或拨片拆下前面板
拆下来的前面板内面图----有人在网上问怎么加蓝牙,这里指出了蓝牙的安装固定位置,后面将有蓝牙连接位置图
蓝牙模块安装位局部放大图
蓝牙模块见下图-注意CQ42要选用线长为18CM的蓝牙模块(切记,否则线太短,无法安装)
蓝牙模块连线连接在主板的这个接口上
7. 前面板拆除后露出主板----按图示取下各线路并拆下三个主板固定螺丝拿下主板
主板正面
主板背面
CPU及散热器局部图----没有硅脂就不拆了,清理一下灰尘就行了
比较难拆的总电源供电线局部图
8. 屏幕就不拆了,留着下次清灰的时候再玩!。

文章出自此处：4710S拆解有点麻烦，惠普此款机器的设计实在叫人揪心。

1：电池槽几后机壳螺丝；把笔记本翻过来，褪去电池，把滇池草里面的螺丝全部取下，把本子方正，可以看见后面还有两个小黑点，是黑色的小贴胶，很小，凹陷进后面机壳的，用小镊子取走看见两个小螺丝，再取出。

2：扬声器拆下：把屏幕打开，大拇指按住扬声器护壳，向后面推，不要太用力就可以水平把扬声器机壳推出。

3:键盘;退下扬声器可以看见两边有小螺丝，是键盘用的，取下小螺丝，水平向前推，就可以取下键盘，注意键盘下面有连接线，取下。

4：触摸板护壳: 取出键盘后看见触摸板里侧有大头螺丝，和滇池草里一样的，取下，同样，向前用点力推，水平就可以推出触摸板保护壳。

5：现在是最好弄的时候了，整个机器托架出来了，把显示器线拔掉，扬声器线拔掉，取走扬声器螺丝，取走扬声器，把你看得见的螺丝全部拧下来，不要怕记不住螺丝记不住地方，主面板螺丝都是一样的，就一个十字，其余都是花式螺丝。

（扬声器连接线出有一螺丝，别忘了）6：显示屏连接处：显示器与托架是用金属支撑连接固定的，收扶住显示屏，把显示屏与托架连接处金属支撑的6个螺丝全部取下，发现屏去不下来，用手托住屏，上下用力摇晃，慢慢用力，屏记下来了，因为支撑下是用胶水加固的，用点力就下来的，同样方法松下另一处金属支撑。

设计非常严密，紧凑7：拆解托架：从正面，右侧看，有很多方孔，里面看见很多卡子，用姘头螺丝刀轻轻拨动卡子，一个一个向左松开，到耳机孔尤其要小心，再加一个平头螺丝刀，先把包着耳机孔的面板翘到耳机孔上面，慢慢再把耳机孔左面的卡子松下，现在再把两侧的卡子松下，方法同正面一样。

此时会发现先前屏幕金属支撑出取不下，用一根长的平头螺丝刀从托架和基座的缝中看见凹进去部分与基座紧紧相连，其实那里是用胶水加固的，用螺丝刀用力沿着缝向前推，用点力就能把托架和基座分开了，此时，整个托架就全出来了。

铜芯散热，惠普散热不再是从前，别再拿散热说惠普的事，现在最热的是联想，宏基，不要说一些让人发笑的话退却光驱，在此处可以加光驱位硬盘托架双硬盘，4710S 供电不会有问题，升级到双硬盘绝不会有供电不足数据丢失的担忧拆除SATA光驱连接8：主板：下面主板，光驱，CPU,显卡之类全部显现在眼前，最困难的步骤全部解决，下面要怎么拆，就怎么拆此为主板：弄掉过期硬化的硅胶给主板上硅胶主板背面（惠普自己的，还是不错的主板）风扇和硬盘这个硬盘很熟悉吧，富士通的强货，耐格，耐摔，抗震，7200的转速，安静无声，无热冷静，富士通的硬盘确实很厉害全图拆光了，就剩下基座光秃秃的文章出自此处：。

HP541笔记本换屏操作图解1、切断电源，取下电池。

2、标2的螺丝是六角梅花，需要六角梅花改刀或适当的一字改刀，这样的螺丝里面还有。

标1的是普通梅花螺丝。

这4个螺线要先取下，注意收好。

3、这两个螺丝是固定键盘的，也必须先拿掉。

4、接下来，仔细观察电源按钮的那个面板，在电池卡槽和屏相近的边上，有暗卡，在屏合拢的状态下，先轻轻撬开（用塑料或木质的扁平工具），然后缓缓打开屏幕，要注意不能过于用力，以免撬开的地方有阻挡。

屏完全打开后，如下图所示，将此面板取下，这个要小心，面板很紧，还不能用猛劲，幅度也不能太大，以免损坏下面的连线。

注意用力方向，是向上搬起后向屏幕方向抽出。

5、接着，是要取掉键盘，取之时，还是先撬起，再向屏方向抽动，便可取下。

要注意还是不能太慌，因为键盘下面有双面胶，同时还有连线。

6、接着，如下图所示，标1的地方是卡扣，标2的这边也有，先用镊子等拨开卡扣，再轻轻拔出键盘线，同时注意金手指的方向，免得安不回去。

这样，键盘就可以拿掉了。

7、接下来，是电源按钮的那个面板连线，取法和注意事项同上。

9、接着如下图所示，标2的是两个六角螺丝，标1的地方是个很小的插接头，小心取开，这个部件便可取下。

10、接下来，在屏轴的右边，有一块很小的电路板，下图标2的就是，要先取下，是卡子固定的，取下后，标1的地方是个插接头，拔下将连线从线卡子取出，即可拿下。

11、接着，轻轻合上屏，如下图所示，去掉固定屏轴的两个螺丝。

12、再次打开屏，取开标1、2的两个插头并把线拨出卡槽，并把标3的线也拨出卡槽，使其有足够的长度就行了，而不需要取下。

13、如下图，标1的地方各有一个螺丝，取下后，屏就可以向上轻轻提出来了。

但还有线连着，所以不能用力过猛，也不能幅度太大。

只需提出后平放在主机壳旁就行了。

14、用小平口改刀轻轻撬下屏框上的防震小圆垫，取下里面的小螺丝，如图所示。

并注意观察下两个屏轴是如何穿线的，不然你会后悔的。

15、用手指从里面抠住屏框，稍用力即可取下屏框。

惠普HP CQ62笔记本拆解教程拆机惠普对于家庭娱乐机型有了新的定义，国内比较多的我们可以看到惠普1000系列，不过最新的机型应该就是我们今天拆卸的惠普HP 2000-401TX，首先我们从外观上看还是非常时尚的至少做起来看起来还是一个全新设计的系列，无论从C面的外观还是内部结构显然已经是一个全新的系列，并不是前面传言的使用老款DV系列骨架设计然后套用全新的配置，家庭娱乐机型相对娱乐机型还是有一定的差距，比如说在用料上以及设计上，不过由于性价比非常不错比较使用家用。

惠普HP 2000-401TX笔记本内存硬盘拆卸更换：还是和以往的操作方法一样，首先要做的当然是除掉笔记本电脑的电池和电源了，这次机型中内存和硬盘都设计在背面后盖下因此拆卸都特别方便！下面我们将笔记本上的电池和电源都取出来，中间的那个后盖就是内存和无线网卡的位置，一共三颗螺丝固定的，其次是下面的那个后盖是用来固定硬盘后盖的螺丝，一共2个。

我们拧开后将后盖取出来，就可以看到硬盘以及内存和无线网卡了，现在我们要做的就是将硬盘上面固定的2个红圈位置的螺丝拧开，惠普G62(康柏CQ62)的硬盘接口链接着一个排线接口，这个接口固定在主板上面看到那个数据排线的位置就是箭头位置，上面有个小提手可以将接口面板从主板中拔出来继续将下面的6个螺丝拧开，中间位置的那个是用来固定惠普G62(康柏CQ62)键盘的，其他的有固定键盘前面挡板的也有固定键盘位置的螺丝将光驱顶出来，然后取出这个DVD刻录光驱注意这里还有个露丝需要我们处理的，也是用来固定这个型号键盘的然后我们再将惠普G62(康柏CQ62)打卡，看到键盘位置，从中间位置动手如果顺利的话可以将键盘慢慢的从C面中拆卸出来拆卸后，将键盘翻过来放置在掌托上面，如下图中一样这个是上图中键盘排线接口卡口的特写，上面有个灰色的卡口将锁定状态打开然后就可以抽出键盘的数据线了顺利的将键盘从主机中移除了继续我们看到下面图片中,这个可能是个工作量比较大了因为如果你需要继续将惠普G62(康柏CQ62)拆解的话，那么就必须将下面的螺丝拧开才能将这台笔记本的C面板从主机中拆卸下来除了我们上面要做的工作以外，我们继续将C面板上的一些排线接口都打开，然后将这些排线都慢慢的拆卸走我们随便来了一个特写，如图中我们已经标注了箭头方向，教你如何将这个排线的卡口打开然后抽出排线，一般来说都是触摸板以及触摸板鼠标键的一些数据线现在从笔记本右上角开始慢慢的将C面板从主机中拆下来就这样我们就将惠普G62(康柏CQ62)的C壳联通触摸板的一套也拆开了，C面板键盘下面基本都使用了铝合金的材质，这样对于笔记本的散热来说有不少改进我们下面拆惠普G62(康柏CQ62)屏幕的时候那就需要将下面的这个无线网卡数据天线摘除看到下图中，有4个螺丝是用来固定本机的屏幕，我们都拆开，其次是上面的一些排线液晶屏幕已经从主板上拆开了注意上面还有不少我们没有拆的一些数据排线，都有箭头方向的，还有一些固定主板的螺丝，将他们都全部拧开下面就是将主板从D面中取出来得时候了，我们选择从中间位置来取出主板主板顺利的从惠普G62(康柏CQ62)的D面中取出来了风扇是设计在主板的背面，这个可真悲剧真的很难拆，主板的形状和风扇的设计基本上和我以前拆的DV 系列本本一样以上就是本次惠普G62(康柏CQ62)笔记本拆解以及清理风扇的详细手册+。
