2K-H行星齿轮传动优化设计数学建模与解算【摘要】本文针对2K-H行星齿轮传动进行优化设计，通过数学建模和解算方法，提出了一种有效的优化设计方案。
首先介绍了行星齿轮传动的基本原理，然后详细分析了2K-H行星齿轮传动的结构特点。
在数学建模方法部分，提出了如何利用数学模型来优化设计方案。
接着通过解算过程展示了优化设计的具体步骤。
在对设计优化结果进行评价，并总结了研究成果。
展望了未来研究方向，为行星齿轮传动的进一步优化提供了参考。
本研究对于提高行星齿轮传动的性能和效率具有重要意义，为相关领域的研究和发展提供了有益的启示。
【关键词】关键词：行星齿轮传动、2K-H行星齿轮传动、优化设计、数学建模、解算过程、设计评价、研究成果、未来展望。
1. 引言1.1 研究背景在实际应用中，2K-H行星齿轮传动的设计和优化仍然存在一些问题和挑战。
传统的设计方法往往过于依靠经验和试错，难以确保设计的最优性。
通过数学建模和优化设计，可以有效地提高2K-H行星齿轮传动的性能和效率。
本文旨在通过对2K-H行星齿轮传动的数学建模与解算进行深入研究，提出一种优化设计方案，并通过解算过程验证设计结果的有效性。
通过本研究，可以为2K-H行星齿轮传动的设计和应用提供理论基础和技术支撑。
部分将围绕行星齿轮传动的发展历程、2K-H行星齿轮传动的特点和存在的问题进行介绍和分析，为后续的研究工作奠定基础。
1.2 研究目的研究目的是通过对2K-H行星齿轮传动进行优化设计，提高其传动效率和工作性能。
具体目的包括：优化齿轮的结构参数，减小传动系统的摩擦损失和能量损失；提高传动系统的传动精度和稳定性，降低噪声和振动水平；提高传动系统的承载能力和寿命，增强其工作可靠性和耐久性。
通过数学建模和解算分析，寻找最佳的设计方案，使得2K-H行星齿轮传动在实际工程应用中能够发挥最佳效果，满足不同领域和行业的需求。
通过本研究的成果，为行星齿轮传动的设计优化提供新的思路和方法，推动行星齿轮传动技术的发展和应用，为相关领域的工程设计和制造提供技术支持和参考依据。

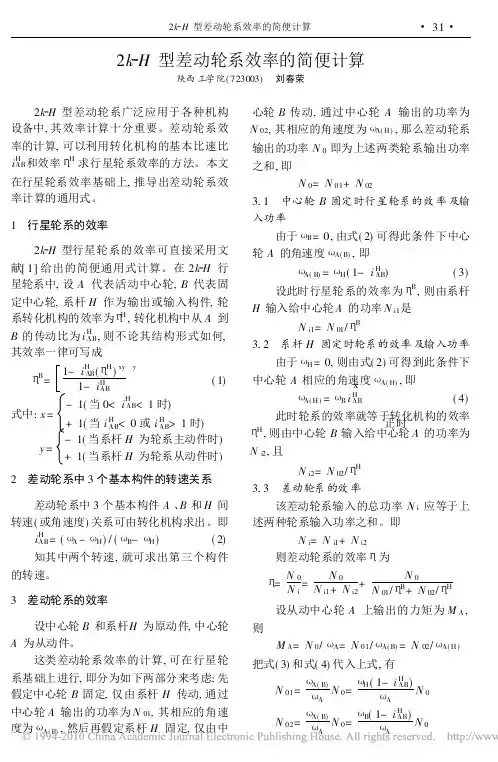

2k H型差动轮系效率的简便计算陕西工学院(723003) 刘春荣2k H型差动轮系广泛应用于各种机构设备中,其效率计算十分重要。
差动轮系效率的计算,可以利用转化机构的基本比速比i H AB和效率 H求行星轮系效率的方法。
本文在行星轮系效率基础上,推导出差动轮系效率计算的通用式。
1 行星轮系的效率2k H型行星轮系的效率可直接采用文献[1]给出的简便通用式计算。
在2k H行星轮系中,设A代表活动中心轮,B代表固定中心轮,系杆H作为输出或输入构件,轮系转化机构的效率为 H,转化机构中从A到B的传动比为i H AB,则不论其结构形式如何,其效率一律可写成B=1-i H AB( H)xy1-i H AB x y(1)式中:x=-1(当0<i H AB<1时)+1(当i H AB<0或i H AB>1时)正时y=-1(当系杆H为轮系主动件时) +1(当系杆H为轮系从动件时)2 差动轮系中3个基本构件的转速关系差动轮系中3个基本构件A、B和H间转速(或角速度)关系可由转化机构求出。
即i H AB=( A- H)/( B- H)(2)知其中两个转速,就可求出第三个构件的转速。
3 差动轮系的效率设中心轮B和系杆H为原动件,中心轮A为从动件。
这类差动轮系效率的计算,可在行星轮系基础上进行,即分为如下两部分来考虑:先假定中心轮B固定,仅由系杆H传动,通过中心轮A输出的功率为N01,其相应的角速度为 A(B),然后再假定系杆H固定,仅由中心轮B传动,通过中心轮A输出的功率为N02,其相应的角速度为 A(H),那么差动轮系输出的功率N0即为上述两类轮系输出功率之和,即N0=N01+N023.1 中心轮B固定时行星轮系的效率及输入功率由于 B=0,由式(2)可得此条件下中心轮A的角速度 A(B),即A(B)= H(1-i H AB)(3)设此时行星轮系的效率为 B,则由系杆H输入给中心轮A的功率N i1是N i1=N01/ B3.2 系杆H固定时轮系的效率及输入功率由于 H=0,则由式(2)可得到此条件下中心轮A相应的角速度 A(H),即A(H)= B i H AB(4)此时轮系的效率就等于转化机构的效率 H,则由中心轮B输入给中心轮A的功率为N i2,且N i2=N02/ H3.3 差动轮系的效率该差动轮系输入的总功率N i应等于上述两种轮系输入功率之和。
2K-H行星齿轮传动优化设计数学建模与解算
齿轮传动是一种常见的机械传动方式，广泛应用于各种机械设备中。
齿轮传动的优化设计是提高传动效率和传动能力的关键。
我们可以利用齿轮几何理论进行建模。
齿轮的几何参数包括模数、啮合角、齿数等，这些参数决定了齿轮的传动比和啮合接触角度。
在建模过程中，我们需要考虑到齿轮的强度和刚度要求，同时还要考虑到实际工艺制造条件的限制。
我们可以根据齿轮传动的力学特性进行建模。
齿轮传动可以看作是一种动力学系统，其中包括齿轮的力学特性、齿轮啮合过程中的摩擦损失、传动效率等。
通过建立齿轮传动的动力学模型，我们可以分析齿轮传动的运动特性，如齿轮的转速、加速度和扭矩等，并进一步优化设计。
齿轮传动优化设计的目标是提高传动效率和传动能力。
为了达到这一目标，我们可以采用不同的优化方法，如遗传算法、模拟退火算法和粒子群算法等。
通过这些优化算法，我们可以得到一组最佳设计参数，以达到最高的传动效率和传动能力。
在齿轮传动的优化设计过程中，还需要考虑到一些实际工程问题。
我们需要考虑材料的选择与焊合技术、传动系统的尺寸与结构等。
这些因素都会对齿轮传动的效率和能力产生影响，在优化设计过程中需要充分考虑。
我们可以通过数值仿真和实验验证来验证优化设计结果的有效性。
通过数值仿真，可以模拟出齿轮传动的运动特性，包括转速、加速度和扭矩等。
通过实验验证，可以进一步验证优化设计结果的正确性和可行性。
齿轮传动优化设计是一个复杂的数学建模与解算问题，需要考虑到多个因素的影响。
通过合理建模和优化设计，可以提高齿轮传动的效率和能力，从而提高机械设备的性能。
