化工原理实验 流量计性能测定实验处理

化工原理实验流量计校核实验报告实验报告：化工原理实验流量计校核实验1.实验目的：1)了解流量计的工作原理和基本结构；2)掌握流量计的校核方法和步骤；3)了解流量计的准确性和实验误差。

2.实验器材：1)流量计；2)校核装置；3)水源；4)计时器；5)温度计。

3.实验步骤：1)将流量计与校核装置连接，注意连接的紧密性；2)打开水源，通过调整阀门来调节流量计的流量；3)使用计时器记录流量计显示的时间以及相应的流量值；4)重复多次实验，记录不同流量下的时间和流量值；5)使用温度计测量水的温度并记录。

4.实验结果与数据处理：实验数据如下表所示：试验次数，流量（L/min），时间（s--------，-------------，--------1，2.0，62，2.5，53，3.0，44，3.5，45，4.0，3根据实验数据，可以计算得到每组试验的平均流量值以及相对误差。

平均流量=(流量1+流量2+流量3+流量4+流量5)/5相对误差=，测量值-理论值，/理论值*100%假设理论流量值为4.0 L/min，计算结果如下表所示：试验次数，流量（L/min），相对误差（%--------，-------------，-----------1，2.0，50.2，2.5，37.3，3.0，25.4，3.5，12.5，4.0，0.通过计算，可以发现随着流量的增加，相对误差逐渐减小。

而在流量为4.0 L/min时，相对误差为0%，说明流量计在该流量下工作正常，相对误差最小。

5.实验分析与讨论：1)实验结果表明，流量计的测量结果与理论值相比存在一定的误差。

主要原因包括流量计的固有误差以及实验条件的变动。

2)实验中的误差可能来自于流量计的制造误差、读数误差以及外部环境的影响。

为了减小误差，可以使用更精确的流量计或者进行多次实验取平均值。

3)实验中，水的温度变化对流量计的测量结果也有一定的影响。

水温的变化会导致水的密度和粘度的变化，从而对流量计的测量结果产生影响。

数据处理计算过程举例以第四组为例1、孔板流量计性能测定（1）流体粘度μ=0.000001198+EXP(1972.53/(273.15+27.7))=0.695×10-3（Pa·s）（2）流体密度ρ=-0.003589285×27.72-0.0872501×27.7+1001.44 =996.1（kg·m3）（3）流体流量qv=6.0（m3÷h)÷3600（s）=1.67×10-3(m3÷s)(4)因流速u=qv÷A=qv÷(3.14×d²÷4)=1.67×10－3÷（3.14×（0.0262）÷4=3.14（m·s）(5)因qv =C×A×√（2ΔP÷ρ）则孔流系数C0=qv/((A×√（2ΔP/ρ))=1.67×10-3/[(3.14×0.0172÷4)×√(2×36.2×1000÷996.1)] =0.862(6)雷诺数Re=d×u×ρ÷μ=0.026×1.67×996.1÷(0.695×10-3)=1170882、文丘里流量计性能测定（1）流体粘度μ=0.000001198+EXP(1972.53/(273.15+29.8))=0.673×10-3（Pa·s）（2）流体密度ρ=-0.003589285×29.82-0.0872501×29.8+1001.44=995.7（kg·m3）（3）流体流量qv=6.9（m3·h)÷3600（s）=1.92×10-3(m3÷s)(4)因流速u=qv ÷A=qv÷(3.14×d²÷4)=1.92×10－3÷（3.14×（0.0262）÷4 =3.61（m·s）(5)因qv =Cv×A×√（2ΔP÷ρ）则孔流系数Cv =qv/((A×√（2ΔP/ρ))=1.92×10-3/[(3.14×0.0152÷4)×√(2×6.0÷995.7)]=0.998(7)雷诺数Re=d×u×ρ÷μ=0.026×1.67×996.1÷(0.695×10-3)=139023 3、转子流量计性能测定涡轮流体流量qv=2.3（m3·h)÷3600（s）=6.39×10-4(m3·s) 流体密度ρ=-0.003589285×25.82-0.0872501×25.8+1001.44=996.8（kg·m3）校正后转子流量：由公式qv ’/qv=√[ρ(ρf-ρ’)]÷√[ρ’(ρf-ρ)]=2.2×√[996.779(7900-996.8)]÷√[996.8(7900-996.779)]÷3600 =6.1×10-4 (m3·s）4、用最大误差法对节流式流量计的流量系数进行误差估算和分析。

流量计性能测定实验报告流量计性能测定实验报告一、引言流量计是工业生产中常用的仪表之一，用于测量液体或气体的流量。

准确测量流量对于工业生产的稳定运行至关重要。

本实验旨在通过对不同类型的流量计进行性能测定，评估其准确性和适用性。

二、实验目的1. 测定不同类型流量计的准确性。

2. 比较不同类型流量计的适用范围。

3. 分析流量计的工作原理和性能特点。

三、实验装置和方法1. 实验装置：实验装置包括液体流量计和气体流量计。

液体流量计采用电磁流量计和涡街流量计，气体流量计采用差压流量计和浮子流量计。

2. 实验方法：分别使用不同类型的流量计进行流量测量，记录测量结果。

同时，通过改变流量计的工作条件，比如流速和介质压力，观察流量计的响应情况。

四、实验结果与分析1. 电磁流量计：在不同流速和介质压力下，电磁流量计的测量结果基本稳定，准确性较高。

然而，当介质中存在杂质或气泡时，电磁流量计的测量结果可能会受到干扰。

2. 涡街流量计：涡街流量计对于流速变化较大的液体测量具有较高的准确性。

然而，在低流速下，涡街流量计的测量结果可能会出现较大误差。

3. 差压流量计：差压流量计适用于气体流量测量，对于流速变化较大的气体具有较高的准确性。

然而，差压流量计对于液体流量测量的准确性较差。

4. 浮子流量计：浮子流量计适用于液体流量测量，对于流速变化较小的液体具有较高的准确性。

然而，当流速变化较大时，浮子流量计的测量结果可能会出现较大误差。

五、实验结论1. 电磁流量计和涡街流量计适用于液体流量测量，具有较高的准确性和稳定性。

2. 差压流量计适用于气体流量测量，对于流速变化较大的气体具有较高的准确性。

3. 浮子流量计适用于液体流量测量，对于流速变化较小的液体具有较高的准确性。

4. 不同类型的流量计在不同工况下的准确性和稳定性可能存在差异，需要根据实际应用需求进行选择。

六、实验总结本实验通过对不同类型的流量计进行性能测定，评估了其准确性和适用性。

一、实验目的1. 理解并掌握化工原理的基本概念和原理。

2. 学习化工实验的基本操作技能和数据处理方法。

3. 通过实验，验证化工原理的理论知识，加深对化工工艺过程的理解。

4. 培养严谨的科学态度和良好的实验习惯。

二、实验内容及步骤1. 实验一：流体力学实验实验目的：测定流体在圆直等径管内流动时的摩擦系数与雷诺数Re的关系，测定流体在不同流量流经全开闸阀时的局部阻力系数。

实验步骤：（1）根据实验装置流程图，连接实验装置，包括光滑管、粗糙管、倒U形压差计、1151压差传感器、铂电阻温度传感器、流量计等。

（2）调整进水阀，使水从高位水槽流入光滑管，调节球阀，使水分别流经光滑管和粗糙管。

（3）记录不同流量下的压差值和温度值。

（4）计算摩擦系数和局部阻力系数。

2. 实验二：精馏实验实验目的：熟悉精馏的工艺流程，掌握精馏实验的操作方法，测定全回流时的全塔效率及单板效率。

实验步骤：（1）根据实验装置流程图，连接实验装置，包括精馏塔、回流液收集器、塔顶冷凝器、塔釜加热器等。

（2）调整塔釜加热器，使塔釜温度达到设定值。

（3）调整回流液收集器，使回流液流量达到设定值。

（4）记录塔顶和塔釜的液相折光度，计算液相浓度。

（5）根据数据绘出x-y图，用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。

3. 实验三：流化床干燥实验实验目的：熟悉流化床干燥器的基本流程及操作方法，掌握流化床流化曲线的测定方法，测定物料含水量及床层温度随时间变化的关系曲线。

实验步骤：（1）根据实验装置流程图，连接实验装置，包括流化床干燥器、物料进料装置、温度传感器、流量计等。

（2）将物料放入流化床干燥器中，调整进料量和空气流量。

（3）记录不同时间下的物料含水量和床层温度。

（4）绘制物料含水量和床层温度随时间变化的关系曲线。

三、实验结果与分析1. 流体力学实验：根据实验数据，绘制摩擦系数与雷诺数Re的关系曲线，与理论公式进行比较，分析实验误差产生的原因。

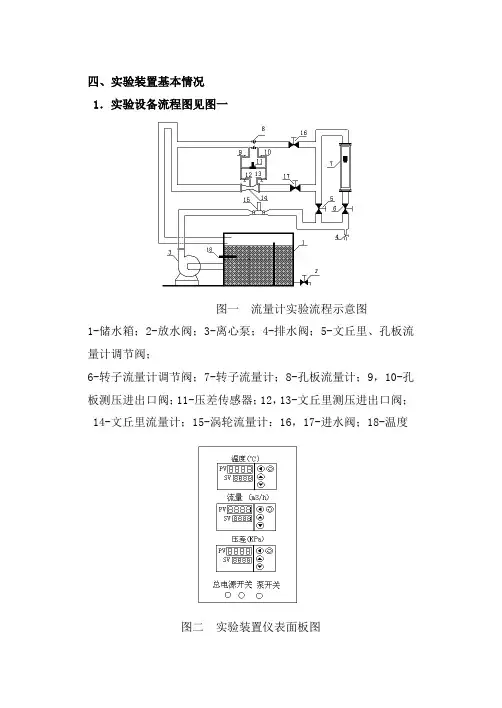

四、实验装置基本情况1．实验设备流程图见图一图一流量计实验流程示意图1-储水箱；2-放水阀；3-离心泵；4-排水阀；5-文丘里、孔板流量计调节阀；6-转子流量计调节阀；7-转子流量计；8-孔板流量计；9，10-孔板测压进出口阀；11-压差传感器；12，13-文丘里测压进出口阀；14-文丘里流量计；15-涡轮流量计：16，17-进水阀；18-温度图二实验装置仪表面板图表一第一套文丘里流量计性能测定原始数据记录及处理结果表三第一套转子流量计性能测定数据记录：图三第一套文丘里流量计流量系数与Re关系图图四第一套文丘里流量计标定曲线图五第一套孔板流量计流量系数与Re关系图图六第一套孔板流量计标定曲线图七第一套转子流量计标定曲线四、实验装置基本情况:1.实验装置技术参数离心泵：型号WB 70/055流量8m3／h 扬程:12m 电机功率550W被测直管段：光滑管管径d=0.0078 (m) 管长L-1.70 (m) 材料不锈钢粗糙管管径d=0.01 (m) 管长L-1.70(m) 材料不锈钢被测局部阻力直管:管径d=0.015(m) 管长L-1.70(m) 材料不锈钢玻璃转子流量计：型号LZB—25 测量范围100~1000（L/h）型号 LZB—10 测量范围10~100（L/h）压差传感器：型号LXWY 测量范围200KPa数字显示仪表: 温度测量 Pt100 数显仪表：AI501B压差测量压差传感器数显仪表：AI501BV24 2. 单相流动阻力测定实验装置流程示意图（见图-2）图-2 单相流动阻力测定实验装置流程示意图1-水箱；2-离心泵；3、4-放水阀；5、13-缓冲罐；6-局部阻力近端测压阀；7、15-局部阻力远端测压阀；8、20-粗糙管测压阀；9、19-光滑管测压阀；10-局部阻力管阀；11-U型管进出水阀；12-压力传感器；14-大流量调节阀；15、16-水转子流量计；17-光滑管阀；18-粗糙管阀；21-倒置U 型管放空阀；22-倒置U型管；23-水箱放水阀；24-放水阀；3. 单相流动阻力测定实验装置面板示意图见图-3图3 实验装置面板示意图3.单相流动阻力实验数据记录表（光滑管）见表一表一单相流动阻力实验数据记录表（光滑管）4.单相流动阻力实验数据记录（粗糙管）见表二表二单相流动阻力实验数据记录表（粗糙管）5.单相流体阻力实验装置数据记录（局部阻力）见表三表三流体阻力实验数据记录表（局部阻力）6.直管摩擦阻力系数与雷诺准数关系图见图5图5 直管摩擦阻力系数与雷诺准数关系图五、实验装置：1.实验装置主要技术参数：填料塔：玻璃管内径 D＝0.050m 塔高1.00m 内装φ10×10mm 瓷拉西环；填料层高度Z＝0.8m；风机：XGB-12型 550W；二氧化碳钢瓶1个；减压阀1个（用户自备）。

流量计性能测定实验报告篇一：孔板流量计性能测定实验数据记录及处理篇二：实验3 流量计性能测定实验实验3 流量计性能测定实验一、实验目的⒈了解几种常用流量计的构造、工作原理和主要特点。

⒉掌握流量计的标定方法（例如标准流量计法）。

⒊了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。

⒋学习合理选择坐标系的方法。

二、实验内容⒈通过实验室实物和图像，了解孔板、1/4园喷嘴、文丘里及涡轮流量计的构造及工作原理。

⒉测定节流式流量计（孔板或1/4园喷嘴或文丘里）的流量标定曲线。

⒊测定节流式流量计的雷诺数Re和流量系数C的关系。

三、实验原理流体通过节流式流量计时在流量计上、下游两取压口之间产生压强差，它与流量的关系为：式中：被测流体(水)的体积流量，m3/s；流量系数，无因次；流量计节流孔截面积，m2；流量计上、下游两取压口之间的压强差，Pa ；被测流体(水)的密度，kg／m3 。

用涡轮流量计和转子流量计作为标准流量计来测量流量VS。

每一个流量在压差计上都有一对应的读数，将压差计读数△P和流量Vs绘制成一条曲线，即流量标定曲线。

同时用上式整理数据可进一步得到C—Re关系曲线。

四、实验装置该实验与流体阻力测定实验、离心泵性能测定实验共用图1所示的实验装置流程图。

⒈本实验共有六套装置，流程为：A→B(C→D)→E→F→G→I 。

⒉以精度0.5级的涡轮流量计作为标准流量计，测取被测流量计流量（小于2m3/h流量时，用转子流量计测取）。

⒊压差测量：用第一路差压变送器直接读取。

图1 流动过程综合实验流程图⑴—离心泵；⑵—大流量调节阀；⑶—小流量调节阀；⑷—被标定流量计；⑸—转子流量计；⑹—倒U管；⑺⑻⑽—数显仪表；⑼—涡轮流量计；⑾—真空表；⑿—流量计平衡阀；⒁—光滑管平衡阀；⒃—粗糙管平衡阀；⒀—回流阀；⒂—压力表；⒄—水箱；⒅—排水阀；⒆—闸阀；⒇—截止阀；a—出口压力取压点；b—吸入压力取压点；1-1’—流量计压差；2-2’—光滑管压差；3-3’—粗糙管压差；4-4’—闸阀近点压差； 5-5’—闸阀远点压差；6-6’—截止阀近点压差；7-7’—截止阀远点压差；J-M—光滑管；K-L —粗糙管五、实验方法:⒈按下电源的绿色按钮，使数字显示仪表通电预热，调节第1路差压变送器的零点,关闭流量调节阀⑵⑶。

实验一．单向流动阻力测定
实验数据处理要求
1. 计算不同流量下的流速，雷诺数，直管摩擦阻力系数
2. 在双对数坐标上关联λ和Re 之间的关系
3. 对实验结果进行分析讨论，讨论λ和Re 之间的关系，根据所标绘的曲线引伸推测一下管路
的粗糙程度，根据实验结果从中得到了那些结论
4. 对数据进行必要的误差分析，评价一下数据和结果的误差，并分析其原因
实验二．离心泵性能测定实验
数据处理要求
1. 计算整理数据后， 在普通坐标纸上画出泵的特性曲线，标出适宜操作区
2. 在可能的情况下，找出曲线的数学经验式
3. 绘出管路特性曲线
4. 对实验进行必要的误差分析，评价数据与结果，并分析原因
实验三 气-汽对流传热综合实验装置
实验数据处理
1. 在双对数坐标上绘出4.0/N r u P ～e R 关系图
2.用线性回归法求出流体在光滑管和强化管内流动时4.0/N r u P ～e R 的关联式
3.计算不同流量下换热器的传热平均温度差，总传热面积，传热速率及换热器总传热系数
实验四. 雷诺实验
计算雷诺准数，根据观察现象找出雷诺准数与流型之间的关系
实验五 能量转换实验
根据实验结果比较各截面的静压头、动压头和位压头之间的变化，能得到什么样的结论？
实验六 干燥实验
绘制含水率—时间的干燥曲线图及干燥速率—含水率的干燥速率曲线图。

流量计性能测定实验报告篇一：孔板流量计性能测定实验数据记录及处理篇二：实验3 流量计性能测定实验实验3 流量计性能测定实验一、实验目的⒈了解几种常用流量计的构造、工作原理和主要特点。

⒉掌握流量计的标定方法（例如标准流量计法）。

⒊了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。

⒋学习合理选择坐标系的方法。

二、实验内容⒈通过实验室实物和图像，了解孔板、1/4园喷嘴、文丘里及涡轮流量计的构造及工作原理。

⒉测定节流式流量计（孔板或1/4园喷嘴或文丘里）的流量标定曲线。

⒊测定节流式流量计的雷诺数Re和流量系数C的关系。

三、实验原理流体通过节流式流量计时在流量计上、下游两取压口之间产生压强差，它与流量的关系为：式中：被测流体(水)的体积流量，m3/s；流量系数，无因次；流量计节流孔截面积，m2；流量计上、下游两取压口之间的压强差，Pa ；被测流体(水)的密度，kg／m3 。

用涡轮流量计和转子流量计作为标准流量计来测量流量VS。

每一个流量在压差计上都有一对应的读数，将压差计读数△P和流量Vs绘制成一条曲线，即流量标定曲线。

同时用上式整理数据可进一步得到C—Re关系曲线。

四、实验装置该实验与流体阻力测定实验、离心泵性能测定实验共用图1所示的实验装置流程图。

⒈本实验共有六套装置，流程为：A→B(C→D)→E→F→G→I 。

⒉以精度0.5级的涡轮流量计作为标准流量计，测取被测流量计流量（小于2m3/h流量时，用转子流量计测取）。

⒊压差测量：用第一路差压变送器直接读取。

图1 流动过程综合实验流程图⑴—离心泵；⑵—大流量调节阀；⑶—小流量调节阀；⑷—被标定流量计；⑸—转子流量计；⑹—倒U管；⑺⑻⑽—数显仪表；⑼—涡轮流量计；⑾—真空表；⑿—流量计平衡阀；⒁—光滑管平衡阀；⒃—粗糙管平衡阀；⒀—回流阀；⒂—压力表；⒄—水箱；⒅—排水阀；⒆—闸阀；⒇—截止阀；a—出口压力取压点；b—吸入压力取压点；1-1’—流量计压差；2-2’—光滑管压差；3-3’—粗糙管压差；4-4’—闸阀近点压差； 5-5’—闸阀远点压差；6-6’—截止阀近点压差；7-7’—截止阀远点压差；J-M—光滑管；K-L —粗糙管五、实验方法:⒈按下电源的绿色按钮，使数字显示仪表通电预热，调节第1路差压变送器的零点,关闭流量调节阀⑵⑶。

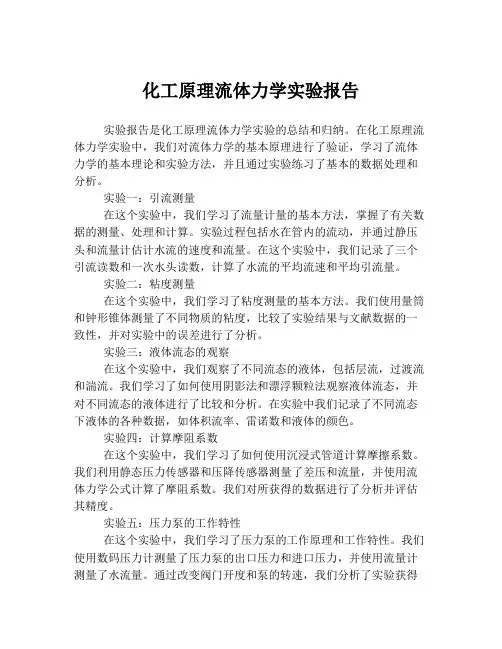

化工原理流体力学实验报告实验报告是化工原理流体力学实验的总结和归纳。

在化工原理流体力学实验中，我们对流体力学的基本原理进行了验证，学习了流体力学的基本理论和实验方法，并且通过实验练习了基本的数据处理和分析。

实验一：引流测量在这个实验中，我们学习了流量计量的基本方法，掌握了有关数据的测量、处理和计算。

实验过程包括水在管内的流动，并通过静压头和流量计估计水流的速度和流量。

在这个实验中，我们记录了三个引流读数和一次水头读数，计算了水流的平均流速和平均引流量。

实验二：粘度测量在这个实验中，我们学习了粘度测量的基本方法。

我们使用量筒和钟形锥体测量了不同物质的粘度，比较了实验结果与文献数据的一致性，并对实验中的误差进行了分析。

实验三：液体流态的观察在这个实验中，我们观察了不同流态的液体，包括层流，过渡流和湍流。

我们学习了如何使用阴影法和漂浮颗粒法观察液体流态，并对不同流态的液体进行了比较和分析。

在实验中我们记录了不同流态下液体的各种数据，如体积流率、雷诺数和液体的颜色。

实验四：计算摩阻系数在这个实验中，我们学习了如何使用沉浸式管道计算摩擦系数。

我们利用静态压力传感器和压降传感器测量了差压和流量，并使用流体力学公式计算了摩阻系数。

我们对所获得的数据进行了分析并评估其精度。

实验五：压力泵的工作特性在这个实验中，我们学习了压力泵的工作原理和工作特性。

我们使用数码压力计测量了压力泵的出口压力和进口压力，并使用流量计测量了水流量。

通过改变阀门开度和泵的转速，我们分析了实验获得的数据，并计算了工作点。

总之，化工原理流体力学实验报告是对实验基本原理和操作方法的总结和归纳，是理论和实践相结合的具体体现。

在实验过程中，我们不断探索和发现，不断深入了解流体力学的各种规律和现象，通过实验的方法提高了对流体力学理论知识的认识。

化工原理流量计的校正实验化工原理流量计的校正实验是为了确保流量计的准确性和可靠性，以便在工业生产中准确测量和控制流体的流量。

下面将详细介绍化工原理流量计的校正实验。

首先，校正实验需要准备的设备和材料有：化工原理流量计、标准流量计、压力计、温度计、流体介质、流量计校正装置等。

校正实验的步骤如下：1. 实验前准备：检查流量计和其他设备的状态，确保其正常工作。
