第一章 经颅多普勒超声常规检查指南

经颅多普勒超声检测技术发表者：何建明 (访问人次：2558)经颅多普勒超声检测技术何建明（一）多普勒超声检测血流速度的基本原理经颅多谱勒是利用超声多普勒效应来检测颅内脑底主要动脉的血流动力学及血流生理参数的一项无创性检查方法。

1982 年挪威学者Aaslid 在世界上率先报道了经颅多谱勒超声技术，他将低发射频率（2 M Hz）与脉冲多普勒技术相合，使超声声束得以穿过颅骨较薄的部位（特定的声窗），直接获得在规定距离及规定取样容积内的脑底血管多普勒频移信号。

近年来，经颅多谱勒采用经微机进行多普勒频谱快速富里叶（Fourier）转换分析，显示并计算了如收缩期峰速度、舒张期末速度、平均速度、收缩峰与舒张期末血流速度比值（S／D）、搏动指数（PI）、阻力指数（RI）等一系列的生理参数指标，能帮助临床对各种脑血管病进行正确的分析。

1842 年，奥地利学者克约斯琴·约翰·多普勒描述了一种物理学效应。

他在观察来自星球的光色变化时，发现当星球与地球相向运动时，光色向光谱的紫色端移位，表明光波的频率升高；而当星球与地球背向运动时，光色向光谱的红色端移位，表明光波的频率降低。

这种物理学现象被命名为多普勒效应。

多普勒超声诊断仪是利用多普勒效应对血流进行探测的仪器。

探头作为超声波的发射器和接收器，这样的结构检测出来的频率变化，则是由于反射物（血细胞）位移所引起的。

在测定血流速度时，超声波在组织中的传播速度和发射频率是固定不变的。

这样，所检测出的血流速度V 和真实的血流速度｜V｜之间存在一个非常简单的关系：V ＝｜V｜cosθ式中的θ是超声束与血流方向之间的夹角。

从式中不难看出，超声束与血流方向之间的夹角越小，其结果越接近真实血流速度。

在进行脑血管检测时，我们无法估计超声束与血管走向之间的夹角。

但由于脑底血管与超声窗口的解剖位置相对恒定，这样就有了一个便于测量真实血流速度的解剖学基础，即超声窗口对超声束入射部位的限制决定了只能以小角度检测颅内血管的血流速度。

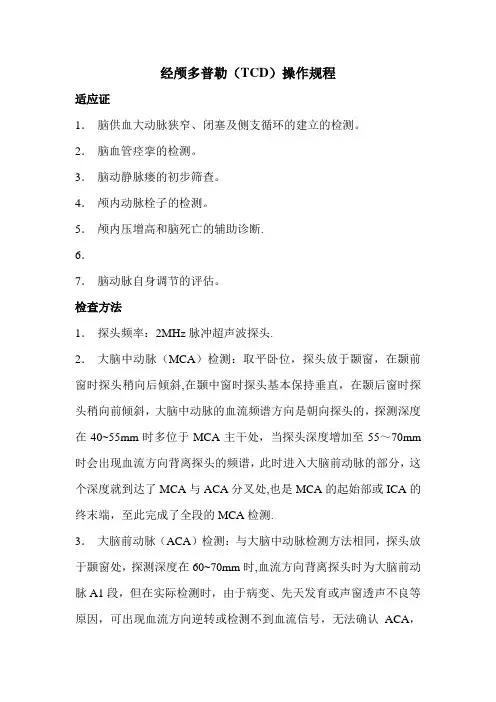

经颅多普勒（TCD）操作规程适应证1．脑供血大动脉狭窄、闭塞及侧支循环的建立的检测。

2．脑血管痉挛的检测。

3．脑动静脉瘘的初步筛查。

4．颅内动脉栓子的检测。

5．颅内压增高和脑死亡的辅助诊断.6．7．脑动脉自身调节的评估。

检查方法1．探头频率：2MHz脉冲超声波探头.2．大脑中动脉（MCA）检测：取平卧位，探头放于颞窗，在颞前窗时探头稍向后倾斜,在颞中窗时探头基本保持垂直，在颞后窗时探头稍向前倾斜，大脑中动脉的血流频谱方向是朝向探头的，探测深度在40~55mm时多位于MCA主干处，当探头深度增加至55～70mm 时会出现血流方向背离探头的频谱，此时进入大脑前动脉的部分，这个深度就到达了MCA与ACA分叉处,也是MCA的起始部或ICA的终末端，至此完成了全段的MCA检测.3．大脑前动脉（ACA）检测：与大脑中动脉检测方法相同，探头放于颞窗处，探测深度在60~70mm时,血流方向背离探头时为大脑前动脉A1段，但在实际检测时，由于病变、先天发育或声窗透声不良等原因，可出现血流方向逆转或检测不到血流信号，无法确认ACA，此时需要结合压颈试验进行判断.4．大脑后动脉（PCA）检测：与大脑中动脉检测方法相同，探头放于颞窗处向后侧微倾,在55～75mm处可以探测双向血流频谱，其中朝向探头的为PCA的P1段,背向探头的为P2段。

通常情况下PCA 流速要慢于MCA、ACA，通常PCA是由BA供血，但也可由ICA 供血，可由压颈试验进行鉴别。

如果压颈后PCA流速增高则表明PCA 由BA供血,且后交通动脉存在；如果压颈后PCA流速不变则表明PCA 由BA供血，且后交通动脉发育不良;如果压颈后PCA流速减慢则表明PCA发生变异，由ICA供血.5．颈内动脉终末端（TICA）检测:在大脑中动脉检测时,当探测深度加深至60~70mm时，会出现双向血流频,此时把探头稍向下倾斜，可以探查到朝向探头的血流频谱，此为TICA。

实际中,MCA和TICA 血流同向,需进行压颈试验鉴别，当压迫CCA时，TICA会出现血流消失或反向小尖波，而MCA表现为血流速度下降.6．椎动脉（V A）和基底动脉（BA）检测：可取坐位，头部向前倾并尽可能使下颌接触到胸部，探头放于枕窗，探测深度为60～70mm 处，出现背向探头的血流频谱为椎动脉(V A），随着深度增至70~80mm,同时探头方向稍向内侧转动，出现背向探头的血流频谱为基底动脉（BA)。

血管和浅表器官超声检查指南图书信息作者：中国医师协会超声医师分会出版社:人民军医出版社; 第1版(2011年6月1日)平装: 172页正文语种:简体中文开本: 32ISBN: 9787509148358条形码: 9787509148358产品尺寸及重量: 20.8 x 14.2 x 1 cm ; 322 g内容简介《血管和浅表器官超声检查指南》由中国医师协会超声医师分会邀请众多专家参与讨论编写而成,是国内第一部规范超声科医师检查技术、规范血管和浅表器官疾病的超声诊断和鉴别诊断标准的指南。

内容包括:血管超声检查指南、甲状腺超声检查指南、乳腺超声检查指南、肌肉骨骼超声检查指南。

每篇指南包含检查目的、适应证和禁忌证、检查前准备、检查方法、正常超声表现、超声观察内容,以及各种疾病的超声图像表现和报告书写要点等，适合各年资医师学习阅读,是指导超声医师临床工作的规范性文本。

编辑推荐《血管和浅表器官超声检查指南》由中国医师协会超声医师分会起草，目的存于指导中国超声医师、超声检查技术或相关人员应用彩色多普勒超声进行血管和浅表器官的检查中国医师协会超声医师分会将根据学科发展适时进行修改，以保障其先进性。

欢迎对此指南提出修改建议并请与中国医师协会超声医师分会联系。

目录上篇血管超声检查指南第1章头颈部血管超声检查指南第一节经颅多普勒超声常规检查指南第二节经颅彩色多普勒超声检查指南第三节颈动脉、椎动脉及锁骨下动脉多普勒超声检查指南第2章腹部血管超声检查指南第一节腹主动脉瘤多普勒超声检查指南第二节腹腔干(CA)、肠系膜上动脉(SMA)和肠系膜下动脉(1MA)多普勒超声检查指南第三节下腔静脉(IVC)多普勒超声检查指南第叫节肝门静脉多普勒超声检查指南第五节肝移植术后并发症多普勒超声检查指南第六节肾动脉多普勒超声检查指南第七节移植肾多普勒超声检查指南第3章四肢血管超声检查指南第一节上肢动脉多普勒超声检查指南第二节上肢静脉血栓多普勒超声检查指南第三节髂动脉及下肢动脉多普勒超声检查指南第四节髂静脉及下肢静脉血栓多普勒超声检查指南第五节下肢静脉反流多普勒超声检查指南第六节下肢浅静脉超声评价与标记指南第七节动静脉造瘘术前上肢血管多普勒超声评价指南第八节血液透析及静脉内瘘多普勒超声检查指南附录外周动脉脉冲多普勒频谱采集下篇浅表器官超声检查指南第4章甲状腺超声检查指南第5章乳腺超声检查指南第6章肌肉骨骼系统超声检查指南第一节概述第二节肩关节及肩锁关节第三节肘关节第四节腕关节第五节膝关节第六节髋关节第七节距小腿关节(踝关节)第八节骨骼及软组织肿瘤第九节周围神经。

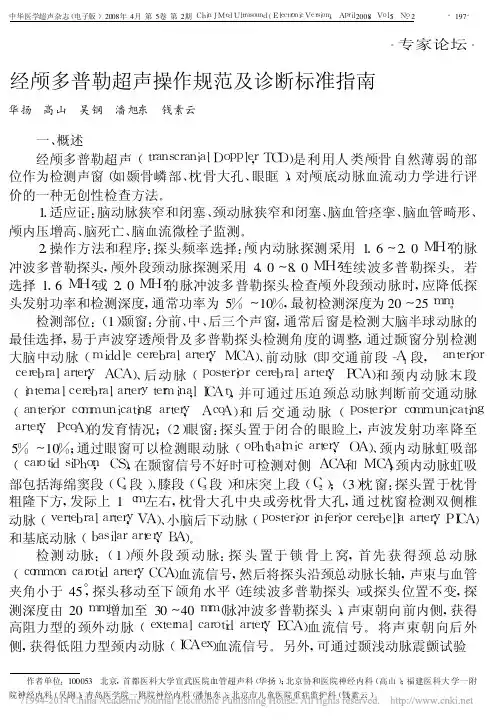

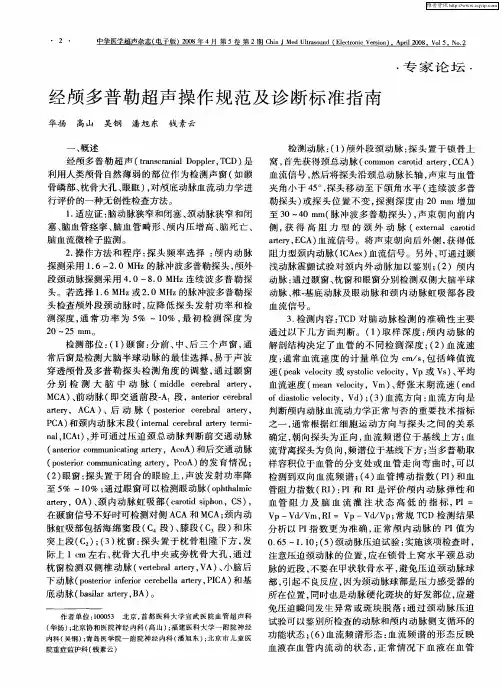

·专家论坛·经颅多普勒超声操作规范及诊断标准指南华扬　高山　吴钢　潘旭东　钱素云 一、概述经颅多普勒超声(t r a n s c r a n i a l D o p p l e r,T C D)是利用人类颅骨自然薄弱的部位作为检测声窗(如颞骨嶙部、枕骨大孔、眼眶),对颅底动脉血流动力学进行评价的一种无创性检查方法。

1.适应证:脑动脉狭窄和闭塞、颈动脉狭窄和闭塞、脑血管痉挛、脑血管畸形、颅内压增高、脑死亡、脑血流微栓子监测。

2.操作方法和程序:探头频率选择:颅内动脉探测采用1.6～2.0M H z的脉冲波多普勒探头,颅外段颈动脉探测采用4.0～8.0M H z连续波多普勒探头。

若选择1.6M H z或2.0M H z的脉冲波多普勒探头检查颅外段颈动脉时,应降低探头发射功率和检测深度,通常功率为5%～10%,最初检测深度为20～25m m。

检测部位:(1)颞窗:分前、中、后三个声窗,通常后窗是检测大脑半球动脉的最佳选择,易于声波穿透颅骨及多普勒探头检测角度的调整,通过颞窗分别检测大脑中动脉(m i d d l e c e r e b r a l a r t e r y,M C A)、前动脉(即交通前段-A1段,a n t e r i o r c e r e b r a l a r t e r y,A C A)、后动脉(p o s t e r i o r c e r e b r a l a r t e r y,P C A)和颈内动脉末段(i n t e r n a l c e r e b r a l a r t e r y t e r m i n a l,I C A t),并可通过压迫颈总动脉判断前交通动脉(a n t e r i o r c o m m u n i c a t i n ga r t e r y,A c o A)和后交通动脉(p o s t e r i o rc o m m u n i c a t i n g a r t e r y,P c o A)的发育情况;(2)眼窗:探头置于闭合的眼睑上,声波发射功率降至5%～10%;通过眼窗可以检测眼动脉(o p h t h a l m i c a r t e r y,O A)、颈内动脉虹吸部(c a r o t i d s i p h o n,C S),在颞窗信号不好时可检测对侧A C A和M C A;颈内动脉虹吸部包括海绵窦段(C4段)、膝段(C3段)和床突上段(C2);(3)枕窗:探头置于枕骨粗隆下方,发际上1c m左右,枕骨大孔中央或旁枕骨大孔,通过枕窗检测双侧椎动脉(v e r t e b r a l a r t e r y,V A)、小脑后下动脉(p o s t e r i o r i n f e r i o r c e r e b e l l a a r t e r y,P I C A)和基底动脉(b a s i l a r a r t e r y,B A)。

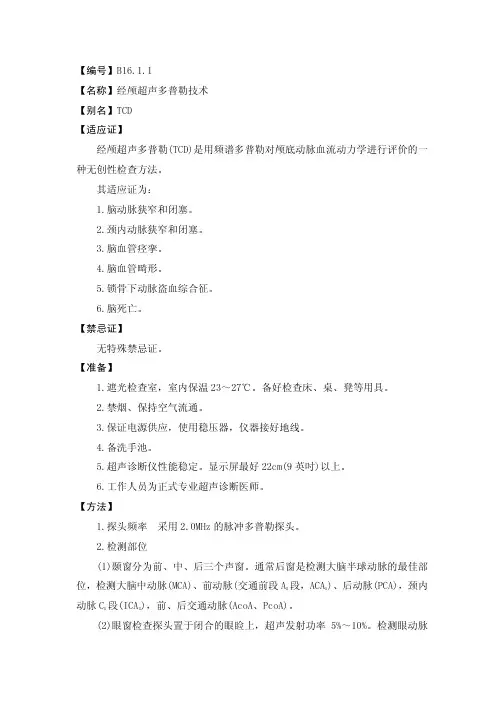

【编号】B16.1.1【名称】经颅超声多普勒技术【别名】TCD【适应证】经颅超声多普勒(TCD)是用频谱多普勒对颅底动脉血流动力学进行评价的一种无创性检查方法。

其适应证为：1.脑动脉狭窄和闭塞。

2.颈内动脉狭窄和闭塞。

3.脑血管痉挛。

4.脑血管畸形。

5.锁骨下动脉盗血综合征。

6.脑死亡。

【禁忌证】无特殊禁忌证。

【准备】1.遮光检查室，室内保温23～27℃。

备好检查床、桌、凳等用具。

2.禁烟、保持空气流通。

3.保证电源供应，使用稳压器，仪器接好地线。

4.备洗手池。

5.超声诊断仪性能稳定。

显示屏最好22cm(9英吋)以上。

6.工作人员为正式专业超声诊断医师。

【方法】1.探头频率 采用2.0MHz的脉冲多普勒探头。

2.检测部位(1)颞窗分为前、中、后三个声窗。

通常后窗是检测大脑半球动脉的最佳部位，检测大脑中动脉(MCA)、前动脉(交通前段A段，ACA)、后动脉(PCA)，颈内动脉C段(ICA)，前、后交通动脉(AcoA、PcoA)。

(2)眼窗检查探头置于闭合的眼睑上，超声发射功率5%～10%。

检测眼动脉(OA)和颈内动脉虹吸部以及对侧ACA。

(3)枕窗检查探头置于枕骨粗隆下方，发际上方1cm左右，枕骨大孔中央或旁枕骨大孔。

检测双侧椎动脉(VA)、小脑后下动脉(PINC)和基底动脉(BA)。

3.检查的动脉(1)MCA经颞窗检测，深度在30～60mm，主干位于40～60mm深度，正向频谱。

压迫同侧颈总动脉(CCA)，血流速度明显减低，压迫对侧CCA，血流速度无明显变化。

(2)ICA检测，沿MCA主干随检测深度增加到60～70mm，可以检测ICA末端分叉处，再适当增加深度，可获得单纯的正向ICA血流频谱，压迫同侧的CCA 时，血流信号消失并出现短暂尖小的负向血流信号。

(3)ACA检测，探测到ICA后，适当增加检测深度至60～75mm，可获得负向的ACA流速。

进一步增加取样容积深度，在70～85mm，可以检测到对侧ACA正向血流频谱。

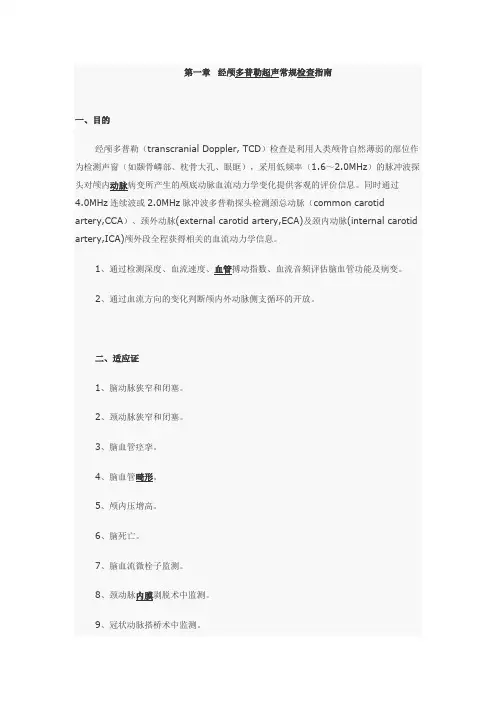

第一章经颅多普勒超声常规检查指南一、目的经颅多普勒（transcranial Doppler, TCD）检查是利用人类颅骨自然薄弱的部位作为检测声窗（如颞骨嶙部、枕骨大孔、眼眶），采用低频率（1.6～2.0MHz）的脉冲波探头对颅内动脉病变所产生的颅底动脉血流动力学变化提供客观的评价信息。

同时通过4.0MHz连续波或2.0MHz脉冲波多普勒探头检测颈总动脉（common carotid artery,CCA）、颈外动脉(external carotid artery,ECA)及颈内动脉(internal carotid artery,ICA)颅外段全程获得相关的血流动力学信息。

1、通过检测深度、血流速度、血管搏动指数、血流音频评估脑血管功能及病变。

2、通过血流方向的变化判断颅内外动脉侧支循环的开放。

二、适应证1、脑动脉狭窄和闭塞。

2、颈动脉狭窄和闭塞。

3、脑血管痉挛。

4、脑血管畸形。

5、颅内压增高。

6、脑死亡。

7、脑血流微栓子监测。

8、颈动脉内膜剥脱术中监测。

9、冠状动脉搭桥术中监测。

三、禁忌证和局限性TCD常规检测通常无禁忌证。

但是在经眼眶探测时必须减低探头发射功率（采用功率5%～10%），当患者出现以下情况时，检查存在一定的局限性：1、患者意识不清晰，不配合。

2、检测声窗穿透不良，影响检测结果准确性。

四、仪器设备1、超声仪：TCD检查采用的超声仪应配备1.6 MHz或2 MHz脉冲波探头，具有多普勒频谱分析功能。

2、检查床：普通诊查床，头部枕依患者舒适要求调整。

五、检查前准备TCD检查前一般无需特殊准备，但要告知受检者（上午检查者）应注意正常进餐适量饮水，以减少血液黏度升高导致脑血流速度减低，影响检测结果的准确性。

超声检查前应简略询问相关病史及危险因素。

相关信息：①既往是否接受过同类检查及结果。

②高血压、糖尿病、高脂血症、吸烟或戒烟等病史或相关危险因素的时间及用药类型。

③脑缺血病变的相关症状及体征。

血管超声检查指南简介《血管超声检查指南》由中国医师协会超声医师分会起草，目的在于指导中国超声医师、超声检查技师或相关人员应用彩色多普勒超声进行头颈部、腹部和四肢血管的检查。

中国医师协会超声医师分会将根据学科发展适时进行修改，以保障其先进性。

欢迎对此指南提出任何修改建议并请与中国医师协会超声医师分会联系。

目录第一部分头颈部血管第一章经颅多普勒超声常规检查指南第二章经颅彩色多普勒超声检查指南第三章颈动脉、椎动脉及锁骨下动脉多普勒超声检查指南第二部分腹部血管第一章腹主动脉瘤多普勒超声检查指南第二章肠系膜血管多普勒超声检查指南第三章下腔静脉多普勒超声检查指南第四章门静脉多普勒超声检查指南第五章肝移植术后并发症的多普勒超声检查指南第六章肾动脉多普勒超声检查指南第七章移植肾多普勒超声检查指南第三部分四肢血管第一章上肢动脉多普勒超声检查指南第二章上肢静脉血栓多普勒超声检查指南第三章髂动脉及下肢动脉多普勒超声检查指南第四章髂静脉及下肢静脉血栓多普勒超声检查指南第五章下肢静脉反流多普勒超声检查指南第六章下肢浅静脉超声评价与标记指南第七章动静脉造痿术前上肢血管多普勒超声评价指南第八章血液透析动静脉内痿多普勒超声检查指南附录外周动脉脉冲多普勒频谱采集编者分组头颈部血管组：组长：华扬编者（按章节为序）：华扬、何文、段云友腹部血管组：组长：王金锐编者（按章节为序）：邓学东、王金锐、罗燕、李建初、唐杰四肢血管组：组长：唐杰编者（按章节为序）：唐杰、温朝阳、段云友、童一砂、秦卫《血管超声检查指南》编写委员会（按章节为序）华扬首都医科大学北京宣武医院何文首都医科大学北京天坛医院段云友第四军医大学唐都医院邓学东苏州市立医院王金锐北京大学第三医院罗燕四川大学华西医院李建初北京协和医院唐杰解放军总医院温朝阳解放军总医院童一砂澳大利亚墨尔本大学Austin 医院秦卫北京大学第一医院第一部分头颈部血管第一章经颅多普勒超声常规检查指南一、目的经颅多普勒（transcranial Doppler, TCD ）检查是利用人类颅骨自然薄弱的部位作为检测声窗（如颞骨嶙部、枕骨大孔、眼眶），采用低频率（1.6〜2.0MHz ）的脉冲波探头对颅内动脉病变所产生的颅底动脉血流动力学变化提供客观的评价信息。

ORY9900彩色经颅多普勒使用说明内 容安全事项第一章 经颅多普勒简介1.1 简介1.2 多普勒检查的目的1.3 多普勒检查的适应症 1.4 多普勒检查的临床价值 1.5 多普勒检查所用的器械第二章 多普勒系统功能简介2.1 系统主要功能特点2.2 主要技术参数2.3 应用前景第三章 多普勒软件安装3.1 开启包装3.2 软硬件安装1〉 硬件的安装2〉 软件的安装3〉 采集卡的驱动4〉 软件数据库备份5〉 医院名称的修改第四章 多普勒系统的使用4.1 使用前的准备工作4.2 软件操作流程4.3 软件的设置管理4.3.1 软件设置4.3.2 自动分析功能4.3.3 病历管理病例查询病例浏览第五章 后记5.1 保修5.2 安全要求5.3 5.4 打印机常见故障ORY9900彩色经颅多普勒使用说明安全事项禁止拆卸禁止在潮湿、油烟多、灰尘多的场所使用禁止在极端温度条件下使用禁止用湿手抓机器禁止抓着连接线随意抛转禁止摔落禁止用化学溶剂清洁产品禁止太阳暴晒禁止将液体浸入机器内禁止放在不平稳的地方尽量不要做眼窗，若要做请将功率调到最低ORY9900彩色经颅多普勒使用说明第一章经颅多普勒简介1.1 简介感谢您信任并选用我公司的产品经颅多普勒的临床应用已有十多年的历史，它是无创伤检测颅内、外血管病变的新技术，利用低频脉冲式超声波，穿透颅骨较薄的部位及自然骨孔，直接获得脑底大血管的血流信号，可评价颅内外血管的血流速度、血流方向、血管壁的弹性和顺应性，脑血管外周阻力等，是当今诊断脑血管疾病的必备设备。

特别提示：本操作手册仅供操作人员参考。

可能书中提到的某些产配置与当前配置不符，应以当时厂家提供的标准配备为准。

1.2 多普勒检查的目的1：对各种脑血管治疗措施的效果评估；2：对各种生理、病理情况的脑血流评估；1.3 多普勒检查的适应症多普勒检查对临床诊断常见的脑动脉硬化症、脑供血不足、脑血管痉挛、脑血管狭窄、脑梗死、中风、椎基底动脉系列疾病等脑血管疾病，不但适合于诊断与鉴别诊断，还因其无创伤，简便且经济的优点适合于反复多次检查，以便动态观察病情转归及疗效。

经颅多普勒超声的操作规程第1部分：检测步骤2007年9月第15卷第9期—lntJCe—rebrovascDis,September2007,V ol15,No.9经颅多普勒超声的操作规程第1部分:检测步骤PracticeStandardsfor【韧c聊iDopplerUltrasourdPartI:TestPerformanceAndreiV.Alexandrov,Michael久Sloan,LawrenceK.S.Wong,ColleenDouville,AlexanderY.Razumo~ky,WalterJ.Koroshetz,ManfredKaps,CharlesH.Tegeler代表美国神经影像学学会实践指南委员会着倪秀石,凌茹晶译-641?标准与指南?摘要尽管经颅多普勒(TCD)临床应用的适应证不断被拓宽,但各机构之间的扫描方案和报告质量却存在很大差异.根据文献分析和广泛的个人经验,一个国际专家小组开始制定qL-~D检测步骤,判读标准和操作者资质的指南.第一部分介绍针对脑血管病患者的完整的诊断性频谱TCD检测.颞窗被用于检测大脑中动脉(MCA),大脑前动脉(ACA),大脑后动脉(PCA),颈内动脉(ICA)CI段以及通过前交通动脉(ACoA)和后交通动脉(PCoA)的侧支血流;眼窗被用于检测眼动脉(OA)和ICA虹吸部;枕窗被用于检测椎动脉(V A)终末段和基底动脉(BA).尽管在疾病或非疾病情况下Willis环都存在显着的个体差异,但完整的诊断性qUD检查应该包括对以下血管的评估:双侧MCAM2段(深度30～40mil1)和M1段(40～65mil1)(MCAM1段中点深度为50mill,范围44～55mm;平均长度16mill.范围5～24mil1),ACAA1段(60～75toni),ICAC1段(60～70toni),PCAP1～P2段(平均深度63I/1//1,范围55～75I/1//1),ACoA(70～80I/1//1),PCoA(58～65m//1),OA(40～50m//1),ICA虹吸部(55～65mil1),V A终末段(40～75mil1)以及BA近端(75～80mil1),中段(80～90mil1)和远端(90～110mil1).经下颌下窗检测颈部ICA远端(40～60mln)可计算出VMCA/VICA指数或Lindegaard比率,对蛛网膜下腔出血后的血管痉挛进行分级.诊断性"ICD的操作目标是探测和优化上述动脉节段特异性频谱波形,确定血流方向,测定脑血流速度和血流搏动性.这些操作规程为频谱多普勒和能量运动多普勒的超声检测装置提供了有关探头位置和血流方向,取样深度和血管鉴别的一套标准的扫描方案,帮助超声实验室取得资格认证.关键词经颅多普勒;脑血管病;实践指南1引言自从经颅多普勒(transcranialDoppler,TCD)问世以来,其临床应用的适应证不断被拓宽].FromtheBarrowNeⅦ_olo百calInstitute,Phoenix.AZ(All0a'eiV.Alex-ar-ov】;CarolinasMedicalCemer,Charlotte,NC(MichaelASloan);Chi—neseUni~ersityofHongKong,HongKong,China(LawrenceK.S.Wong); SwedishHospital,Seattle,WA(ColleenDouville);SentiemMedica/Sys—terns,Inc.,Cockeysville,MD(AlexanderY.R21zarnovsky):HarvardMedicalScl】ool,Boston,MA(WalterJ.Koroshetz1:Uni~ersityofGiessen,CJiessen, Germany(ManfredKaps);andWakeForestUni~ersitvMedicalCenter.Win- ston-Salem,NC(CharlesHTegeler)译者单位:200080上海市第一人民医院神经内科原文见:JNeuroimaging.2007.17:l1—18.各机构之间在TCD扫描方案,检测血管数量,常规检测的深度范围以及TCD检查的报告方面存在很大差异.鉴于血管检查实验室资格认证的重要性,需要对扫描和判读过程进行标准化.我们倡议TCD方面的专家以及美国神经影像学学会实践指南委员会(AmericanSocietyofNeuroimaging PracticeGuidelinesCommittee)和国际神经超声学组织的成员一起制定一系列的标准和指南.第一部分是该专家小组对脑血管病患者完整的诊断性TCD检测推荐的操作规程.2完整的诊断性TCD检测技术642?!生!旦筮鲞筮期肋JCerebrovc~cDisRuneAaslid引入单通道频谱TCDl1使用下列声窗对脑血流动力学进行无创性评价(图1A,B):颞窗,眼窗,枕窗和下颌下窗j.完整的TCD检测不仅包括双侧脑血管系统的评价,而且还包括利用这4个声窗检测前循环和后循环血流.颞窗被用于检测大脑中动脉(middlecerebralartery,McA),大脑前动脉(anteriorcerebralartery,ACA),大脑后动脉(posteriorcerebralartery,PCA),颈内动脉终末段(terminalinternalcarotidarteries.TICA)或ICAC1段¨.眼窗被用于检测眼动脉(ophthalmicartery,OA)和ICA虹吸部;枕窗被用于通过枕骨大孔检测椎动脉(vertebralartery,VA)末端和基底动脉(basilarartery,BA).脑血流动力学应被看作是一个紧密相互依赖的系统.尽管下面的章节提供了深度范围,但应注意到血管节段的解剖形态, 血流速度和搏动性可能因解剖变异或Willis环和其他血管部位的病变而发生变化.对于存在脑缺血症状或有卒中风险的患者,神经重症监护室内的各种其他疾病患者以及慢性疾病(如痴呆)患者,完整的诊断性TCD检测应该包括对双侧MCAM2段(深度30～40mm),M1段(40～65lnm),ACAA1段(60～75mrn),ICAC1段(60～.,隐宙靳密曩瀚._豳忧t●^J口郁3.前部D右左F鼻蕤.1so60国.,…,1t/.)fl…/,:,jf'6005dXJ('/\Ⅷ_='…….7.,麓篓+\中线(1～4)/虹吸部上肢lG6～O.—一.～一球2j下颌骨/一一下颌下窗探头U图1TCD检测的声窗,完整评价的关键动脉节段以及中等体型成年人的检测深度范围血管旁的实心箭头示iE常的动脉血流方向;从超声探头处(F)发出的实心箭头示探头在枕窗的移动和定佗(B);空心箭头示取样容积随着超声深度的变化而改变2007年9月第l5卷第!70mm),PCAP1～P2段(55～75mm),前交通动脉(anteriorcommunicatingartery,ACoA)(70～80ITI1TI),后交通动脉(posteriorcommunicatingartery,PCoA)(58～65mm),OA(40～50mm),ICA虹吸部(55～65mm),V A终末段(40～75ITI1TI)以及BA近端(75～80ITI1TI),中段(80～90ITI1TI)和远端(90～105ITI1TI)的评价.虽然没有考虑强制性将TCD检查扩展到分支动脉,~HMCAM2段,但这些指南强调无论何时收到诊断性TCD的医嘱,都必须进行完整的检测,除非特别限定检测范围.需要注意的是,超声深度随颅骨大小和个体解剖学差异而有所不同,上述血管节段可能重叠或位置更深,也就是说,BA近端可在85rnin处被发现,等等.下颌下窗被用于蛛网膜下腔出血患者,检测接近颅骨人口处的ICA远端(40～60mm)血流速度以计算VMCA/VICA指数,即Lindegaard比率¨』.这种比率容易变化,因为ICA血流速度轻微降低可能会明显高估血管痉挛程度.为了缩短频谱TCD寻找声窗和识别不同动脉节段所需要的时间,对颞窗和枕窗的检测可从最大功率和较大的通道设置开始(即对给定的深度使用100%功率但不超过720mW,通道或取样容积为10～15ITI1TI).虽然这项推荐表面上违反了超声功率的合理使用低剂量原则(aslowasreasonably achievable,At_ARA),但能缩短寻找颅骨声窗的时间和更迅速地完成检测,尤其是对于老年患者,从而减少患者总体超声能量暴露.超声检查操作者可能更喜欢从运动模式(M型)多深度显示或较小的5～10mm频谱通道开始检测,以降低血管识别的不确定性;如果没有找到声窗,则增大通道.如果在全功率时很容易找到颞窗并且获得高回波频谱,则应减小通道和降低超声功率以使患者暴露的超声能量降至最低.经眼窗或囟门进行TCD检测时,应使用较低的功率(10%).对于典型的诊断性TCD检测,使用快速的3～5s扫描速度可看到波形和频谱的细节以提高判读能力(图1C).基线放置在屏幕中间能够显示双向信号.如果血流速度很快,就需降低基线和增大标尺以避免混叠现象.调节增益使背景噪声最小但维持存在.如果颞骨厚度造成信号过度衰减而使声窗受限,则最好延长扫描时间,以便为超声操作者提供更多时间来选择探头位置,调整图像和优化多普勒频谱.如果遇到微弱的高流速信号,操作者可在极643?慢的扫描速度下调高增益以显示波形中的最高多普勒频率.调节增益可优化波形以避免混叠现象,并且使背景噪声保持在最低限度.使用包络线或波形跟踪器仔细检查自动读数的准确性,如检测到的信号微弱或怀疑包络线描记有误,则采用手动光标测量.在频谱TCD检测过程中,操作者应该I89J:(1)跟踪Willis环每条重要分支的血流走行.(2)对于每条动脉,至少识别,优化和储存2个关键点的频谱波形(图1D,F,G);对于MCA,储存近端,中段和远端信号;对于VA,储存40～50ITI1TI和60～70ITI1TI处信号;对于BA,储存近端,中段和远端信号,并且给出这些节段的长度和流速变异性.(3)识别,优化和储存任何异常或罕见的波形或信号.(4)在每个关键点测定最高流速信号.注意:可通过颈总动脉(commoncarotidartery,CCA)和椎动脉振动或压迫试验来识别颅内血管. CCA压迫试验在美国并不常规使用,只有在直接血管成像排除CCA粥样斑块后才能采用,因有造成卒中的轻微风险.以下检测步骤和血管识别规程源自一些有关TCD的原创性研究报告和验证研究[1,2,8,10-14].深度范围和血流方向也适用于能量运动多普勒(power motionDoppler,PMD)n或经颅双功能技术引导的频谱检测.2.1经颞窗的检测步骤(图1A,B,D)2.1.1步骤1设定深度为50ITI1TI(已知MCAM1段中点深度在约50ITI1TI处13j).将探头放置在颧弓上方并略向上向前对准对侧耳/颞窗.注意:采用后颞窗时,检查开始时的探头角度可能要更向前以避开PCAP1段.寻找任何血流信号(窗口),探头角度要避免垂直,向下或过于偏后.找到一个朝向探头的血流信号,这很可能就是MCA血流.正常的MCA血流为低阻力波形(图1c),与ICA血流波形相似.减小取样深度,追踪信号至M1远端的关键点,保持信号不致丢失,通常需要微调探头角度.MCA 远端位于更上和更前方,而MCA近端则在探头与颞骨呈90.直角时更易探测到.储存MCA远端(深度为30～40ITI1TI)的最高流644?!年—第l5卷第9期胁JCerebrovascDis速信号.如发现双向信号,储存每个方向的最高流速信号(M1远端一M2近端分支).2.1.2步骤2跟踪信号,直至取样深度减至30mlTl时信号消失为止.预期MCAM2段的流速低于MCAM1段.储存所有异常信号,包括(但不仅限于)高流速,高阻力波形,湍流信号,极低阻力以及延迟性收缩期血流加速度.返回至MCAM1远端信号.2.1.3步骤3跟踪MCAM1段主干直至其中部(45～55mlT1)和位于60～65ITI1TI深度的M1段起始部,超声深度取决于成年人颅骨的厚度.由于TICA的超声信号也可能位于这些深度,因此需要注意声音和流速的改变.切记MCAM1段是ICAC1段的延续.储存MCA近端最高流速信号.MCA近端信号通常通向ICA分叉部.根据超声通道(取样容积)的大小,可在5l～65mlTl深度范围检测到ICA分叉部.在60～65mlTl处储存ICA分叉部信号以获得MCAM1段近端及ACAA1段近端信号.如果使用大通道超声,则储存分叉部的双向信号(M1/A1),这可作为鉴别其他血管的标记.2.1.4步骤4跟踪ACAA1段远端全程信号,通常到达70～75mlTl深度(ACAA1的平均长度为l3.5mlTl,范围为8～l8.5mlT1),可能终止于ACAA2段水平部,非成像多普勒技术无法可靠地将其与AJ段鉴别.在70mlTl深度处储存ACAA1段远端信号.2.1.5步骤5跟踪ACAA1段远端信号至中线深度范围(75～80mlT1).在中线深度处,ACAA1段信号可能会消失或出现一个双向信号,此时朝向探头的血流为对侧ACA.尽管在中线深度对双侧ACA的超声探测可能显示通过ACoA的前交叉充盈(anterior—crossfilling)血流模式,但实际上不可能将ACoA血流与相邻的ACA区分开来,因为超声通道总是大于ACoA本身,并且同时覆盖双侧ACAA1段和ACoA.最后,可见多条ACoA连接ACAA1段和A2段.储存所有异常信号.返回到60～65IYUTI深度处的ICA分叉部.2.1.6步骤6从ICA分叉部,探头角度向下找到60～65mlTl处的][1CA信号.如果在60～70mlTl深度处探头对ICA分叉部的角度是向下和向前的,可通过颞窗探测到ICA床突上虹吸段的远端部分.注意:TICA信号可能由于受声角度不佳而呈圆钝信号.储存所有异常信号.返回到60～65mrn深度处的ICA分叉部.2.1.7步骤7将深度设定在62mrn并缓慢将探头后转10～30..通常在ICA分叉部与PCA信号之问存在一个血流间隙(flowgap).在55～75mlTl深度范围内找到朝向(Pl段/P2段近端)和背离(P2更远端)探头的PCA信号.记住:PCAP1段起始于BA顶端,如果探头放置在颞窗后部,可在比PCAP2段更深的部位探测到PCAP1段.通过这些深度和探头的转动可探测到通过PCoA的侧支血流.储存PCAP1段或P2段最高流速信号.2.2经眼窗的检测步骤(图lE)2.2.1步骤l将功率降至最小(17mW)或10%.深度设定在50mlTl,将探头放置在眼睑上并稍向内成角.确定OA远端血流的搏动和方向.储存最佳的OA远端信号(40—50mlTl深度范围).2.2.2步骤2增加深度到55～65mlTl,探i贝0到ICA虹吸部血流信号.虹吸部信号通常位于眼窗内侧.储存60～62mlTl处(c3段或虹吸部膝段)的双向信号或最高流速信号.注意:眼窗良好时可分别取样到C2～C4段.避免取样过深和探头向上成角,因为通过良好的眼窗可探测到ACA和其他颅内血管的血流.储存朝向(()4段或虹吸部下肢)和背离(C2段或虹吸部上肢)探头的信号,除非观察到的是单向信号.在缺乏颞窗的情况下,预期通过眼窗能探测到颅内信号.注意:ACA和ICA分叉部可探测到,但对血管的鉴别较为困难,可能需采取ICA振动或压迫试验.这种方法可用来探测颅内异常高流速信血管病杂志2007笙旦筮!鲞筮翅鲨号,但很难鉴别血管狭窄或侧支循环.2.3经枕窗的检测步骤(图1F)2.3.1步骤1将系统调回到全功率.探头放置在中线距颅骨边缘下方1英寸(2.54cm)处并将其对准鼻梁.深度设定在75mm(推测的双侧V A终末端和BA近端位置).辨认背离探头的血流信号,即找到窗口.该信号可被认为是V A终末段(探头略向外侧成角)或BA近端(探头居中并略向上成角).增加深度并跟踪背离探头的血流.对于大多数成年人,随着深度的增加,超声束移向BA近端.在深度设定为80mm处储存BA近端信号.2.3.2步骤2跟踪BA至90mm深度(BA中段).从BA近端移向BA中段或远端,需在颈部向尾侧轻微推压探头并向上倾斜,因为BA远端位于近端血管的头侧.可能在不同深度发现双向信号,其中朝向探头的低阻力血流信号来自小脑动脉.储存所有异常信号.2.3.3步骤3跟踪BA远段至100～105mm深度,直至信号消失或被前循环信号替代.储存BA在最深处的最高流速信号.2.3.4步骤4逐渐缩减超声深度至80mm,向后跟踪BA主干并确认刚才的发现.2.3.5步骤5将探头放置在距中线外侧约1英寸(2.54cm)处,探头朝向鼻梁或略朝向对侧眼部.找到背离探头的V A血流.从75mm到40mm深度跟踪VA颅内终末段走行.在60mm深度处或最大流速深度处储存V A信号.可能会在不同深度发现双向信号,其中朝向探头的低阻力血流信号来自小脑后下动脉.枕骨下超声探查过程中也可发现低流速/f氐搏动的静脉血流.2.3.6步骤6将探头放置在对侧距离中线1英寸(2.54cm)645?处.从80mm到40mm深度在对侧血管重复VA 检测步骤.在60mm或最大流速深度处储存VA信号.2.4经下颌下窗的检测步骤(图1G)2.4.1步骤1将探头放置在颌骨下外侧和胸锁乳突肌前内侧.探头方向朝上,稍朝内.深度设定为50mm.找到背离探头的低阻力血流.2.4.2步骤2深度从50mm增加到60mm,以及从50mm降低到40film.在显示最大流速深度处储存ICA远端信号. 在较浅深度,短暂性轻叩动脉以区分颈外动脉血流信号.2.5操作建议1在颞窗检测开始时,避免探头过度向前,过度向后或与颞骨垂直成角.2不要在最初获得信号处停留.始终保持寻找更高的流速信号,就信号强度而言,流速更高的信号强度不一定最强.3一旦找到最高流速信号,在改变超声探查深度时要避免信号丢失;尽可能在同一个声窗内通过轻微改变探头角度跟踪动脉走行("跟着血流走").牢记成年人Willis环动脉的正常深度范围(图1D)和血流方向.4在通过一个窗口对所有血管节段探测完成之前不要让探头离开颅骨.5如果患者躁动或检测被中断,应记住探头的位置和角度.6如果一侧颞窗不良,缺失或无法进入,使用跨越中线的超声探查寻找对侧MCA/ACA 信号.[在没有直接成像的情况下,跨越中线进行超声检测比较困难.可测量患者颅骨直径以确定中线深度.多数成年人的中线位于70～80nqi/]之间.一旦跨越中线,血管鉴别就变成相反的:对侧ACAA1 段血流朝向探头(范围75～85mm),其他动脉血流则背离探头:MCAM1段(范围85～105mm),TICA(80～85mm)以及646?笪疸盘圭!生!旦筮卷期砌一cPCAP1/P2段(75～83mm).位于中线深度的BA顶端以及对侧PCAP1段最近端在经颞窗检测时血流朝向探头.]7若非必需,不要过度增益信号(如果血流频谱很容易探测到,应该没有或仅有最小的背景噪声信号).8如果信号微弱,则应增大取样容积,降低扫描速度,提高增益以"放大"信号,并且采取手动测量.9常规进行完整的检测.记录所有大动脉的平均血流速度,搏动指数和血流方向(图1D),重复检测缺失的动脉节段.搏动指数受心率的影响,如果考虑将来的随访研究,也应记录心率.TCD显示的动脉节段缺失不一定表示动脉闭塞.10应记住,血管鉴别有赖于操作者的经验.可从研究正常个体和血管造影证实动脉病变的病例中获得经验.11始终如一地按照标准超声检测方案进行TCD检测.记录与TCD判读有关的信息. Moehring和Spencer发明的经颅PMD可以协助寻找声窗和鉴别血管.PMD或M型超声同时显示颅内数立方厘米空间范围的血流强度和方向(图2A).这种检测模式的优点是能在探头的特定位置和方向显示收集到的所有血流信号(图2B和c).因为使用单通道频谱TCD需要很长时间才能获得寻找声窗的技巧,所以PMD有望使TCD检测变得更加容易,即使对缺乏经验的操作者亦如此n.由于PMD能提供多深度信息,寻找声窗不依赖于单深度的频谱分析,因此,操作者可在PMD 显示器上同时评价多个深度的彩色编码血流图形, 选择能够获得对目标血管进行最佳校正的声窗方位(图2).PMD实时显示既可作为一种声窗寻找工具,也可指导更加完整的频谱分析.在图2中,频谱分析的深度可通过横跨PMD显示器的黄线来确认.虽然PMD显示可能包括血流紊乱的诊断信息,但它不能替代频谱分析进行诊断性TCD判读.即使通过PMD或彩色血流双功能技术确认声窗和血管,任何时候也必须对颅内动脉关键节段进行频谱分析.颞窗缺失应记录在报告中,并且这不应该妨碍对其他声窗TCD检测的评价.完整的诊断性TCD检测报告至少应包括:(1)检测的Et期和时间;(2)患者姓名,人口统计学图2PMD显示作为寻找声窗的工具和完整频谱多普勒分析的指导表1假设Willis环动脉与声束的夹角为0.时的正常深度,血流方向和平均流速数值针对镰状细胞性贫血患儿;十ACAA2段可在经过选择的患者中通过额窗检测到表2不同头颅直径儿童的预期动脉深度(mm)头颅直径近端MCA远端MCAICA分叉部ACAPCA12cm30～5430～365O～545O～5840～6Ol3cm30～583O～3652～5852～6242～66l4cm34～6234～4056～6456～6846～70超声深度是指同侧颞窗的超声深度[.3'3血管病杂志2007年9月筮鲞箜!塑丝,塑QQ:!::2资料和病历编号;(3)临床适应证;(4)检测过程的描述;(5)获得数据的陈述;(6)未能成功检测的原因.如颞窗缺失;(7)对超声检测数据的判读;(8)与先前检测结果的比较(如果以前进行过检测);(9)本次检测的临床意义.表1总结了已发表的研究中282成年人正常深度范围(表2为儿童),血流方向和流速数值.另外,在经过选择的患者中也可通过额窗检测ACAA1段和A2段_3引.然而,这种方法经常无法穿透颅骨,而且检查结果尚未得到血管造影的验证.虽然这并不是诊断性TCD检测的必需部分,但操作者应该知道和使用这一潜在的声窗,尤其是在怀疑ACAA1～A2段病变时,包括颅内动脉狭窄,血管炎,ACA血管痉挛等.本系列后面的部分将详述特殊的TCD操作,判读异常检测结果的诊断标准以及神经血管超声操作者和判读医师的资质标准.参考文献AaslidR.Markavalderq'M.NomesH.Nol1invasi,etranscranialDoppler ultrasoundrecordingofflow~elocityinbasalcerebralarteries.J Neurosurg,1982,57:769—774.AaslidR,ed.TranscranialDopplerSonography.Wien:SpringerV erlag; 1986.39—59.ReportoftheAmericanAcademyTechnologyAssesstm~Subconm~ittee1990,40:680—681.ofNeurologyqherapeuticsandTranscranialDoppler.Neurology,BabikianVL,FeldmarmE,WechslerLR,eta1.TranscranialDoppler ultrasonography:year2000update.JNeuroimaging,2000,10:101一l15.5Slo~mMAIexandrovAv-TegelerCHeta1.Assessment:transcranial Dopplerultrasonography:reportoftheTherapeuticsandTechnology AssessmemSubcommitteeoftheAmericanAcademyofNeurology. Neurology,2004.62:1468—1481.(accessedNov29.2006).7LindegaardKF,NornesBakkeSJ,eta1.Cerdralvasospasmdiagnesis by瑚e∞6ofaI.印hyandblood~elocityilleasur~.ActaNetrochir (Wien),1989.100:12—24.8OtisSM,RingelsteinEB.1hemmscranialDo#erexanlimtion:rrinciples andapplicafiomoftrmscvanialDopplersoneffal~.In:TegelerCH, Babiki锄VL,GomezCReds.Neurosonology.StLouis:Mosbv.1996. 140一】55.9AIexandrov,NeymeyerM1ntracranialcerebrovascularultrasotmdexaminationtechniques.In:AIexandrovAV,ed.CerebrowscularU1trasotmdinStrokePreventionandTreatment.NewY ork:Futura/ Blackwel1Publishing,2004.17—31.10HennericiM,RautenhergW,SitzerG,eta1.TranscranialDoppler ultrasotmdfortheassessmentofintracranialarterialflow~elocitv——Part1.Examinationtechniqueandnormalmines.SurgNeuro1.1987.647?27:439—448.11V onReutemGM,BudingenI4A,eds.131trasotmdDiagnosisofCerebro—VdSCularDisease.Stuttgart:GeorgThiemeV erlag,1993.76—80.12Babikianv.SloanM八TegelerC}I,eta1.TranscranialDopplerⅧIida- tionpilotstudy.JNeuroimaging,1993,3:242—249.13MomeinLH,Razunqo-~skyAy'AckernlanSJ,eta1.V alidationof trmlscrmaialDopplerultrasolmdwithastereotacticneurosurgical technique.JNeurosurg,1995,82:972—975.14HeimeficiM.Neuerburg.HeuslerD.eds.V ascularDia~osisWithU1trasotmd:ClinicalReferencesthcasestudies.Stuttgart:Thieme,l998.15MoebringMA,SpencerMP.PowerM-modctranscrmfialDoppler ultrasotmdandsimultaneoussinglegatespectrogram.U1trasotmdMedBio1.2002.28:49—57.16BogdahnU,BeckerG,Schlief&eta1.Contrast-enhancedtranscranial color.codcdreal-timesonography.Stroke.1993.24:676—684.parati,,estudyoftranscranial colorduplexsonolgaphyandtranscranialD0ersonographyinadults. JNeurosurg.1993.78:776—784.18SchorangM,WalterJ.Evalt~ionofthe:rt吐旷(i1arpOsteriorsystembytramcranialcolord~lexsonoffa#ayinadults.Stroke.1992.23:1577—1582.19FuiiokaKA,GatesDT,Spencer^,【P.Acomparisonoftranscranial Doppler.n啦andstandardstaticpLdse恍Do#erintheassesslilel~ ofintracranialhemodymmics.JVascTcchm1.1994.18:29—35.20BarrelsEFnchsH|LFlugelKA.ColorDopplerin~ngofbasalcer&ral arteries:normalreferencevaluesandclinicalapplicatiom.Angiology,1995, 46:877—884.21Baun~paratixestudyofpower—based,ersus meanfrequency-basedtramcranialcolor-codcdduplexsonographyin normaladults.Stroke.I996.27:IOI—104.22BarrelsEFlugelKAQumaitati~ell-/easurelne/llsofblcodflow~elocityin hasalcerebralarterieswithtr~scraniald~lexcolor-flowir瑾嗥A comparmi~estudyincomemiomlmmscranialDopplersonoff'alay.J Neuroimaging,1994.4:77—81.23BartelsE.ed.Color-CodcdD~lexUltrasonographyoftheCerebral Arteries:AtlasandManua1.Stuttg~t:Schattauer.1999.24Gillard3H,Kirkl'll~ffllFJ,LevinSD,eta1.Amtornicalvalidationofrmd~e cerebralarterypositionasidentifiedbytrm~crarfialpulsedDoppler ultrasot~ld.JNeuro1NeurosurgPsychiatry,1986.49:1025—1029.25AIexandrovA V,ed.CerebrovascularU1trasolmdinStrokePre~emion andTreatment.Oxford:Blackwel1Publishing.2004.106一l10.26VnReutemGM.BudingenI4A.eds.U1tras0tmddiagnosisofcerebro—WdSCulardisease.Stuttgart:GeorgThiemeVerlag,1993.27AIexandrovAV'DemchukAM.SurginWS.Insonationmethodand diagnosticflowsignaturesfortranscranialpowermotionfM—mode) Doppler.JNeuroimaging,2002,12:236—244.28AdamsRJ,Nic}sFr,FigueroaReta1.TramclmaialDopplercortelation withcerebral~iogra0hyinsicklecelldisease.Stroke,1992,23:1073一】O7729AdamsRJ,McKieV,NicholsF.eta1.1l】euseoftranscrmaial ultrasonographytopredictstokeinsicklecel1disease.NEnglJMe(L 1992.326:605—610.30StolzE,lM,Kemeta1.Frontalbonewindowsfortranscranial color.codcdduplexsonographyStroke.1999.30:814—820.31NicholsFT,JonesAM.AdamsRJ.Strokepre~emioninsicklecell disease(STOP)studyguidelinesfortranscranialDopplertesting.J Neuroimaging,2001.11:354—362.32BulasDJ,JonesSeibertJJ,eta1.TrmlscranialDoppler(TCD) screeningforstrokepre~emioninsicklecellanemia:pitfallsin techniquevariation.PediatrRadiol,2000,30:733—738.(收稿日期:2007—08—15)。

经颅多普勒超声操作标准：第一部分——检查方法徐晓彤;李囡馨;韩英;林金嬉;王桂红;华扬【期刊名称】《中国卒中杂志》【年(卷),期】2008(003)001【摘要】经颅多普勒超声(TCD)作为一种常规检查手段在临床上的应用越来越广泛,但各个医院的检查程序和诊断标准并不统一.因此,国际专家组织结合基础理论研究及临床经验,开始规范TCD的操作方法,统一诊断标准,确定使用范围.第一部分介绍脑血管疾病的频谱TCD检查.颞窗常用于观察大脑中动脉(MCA),大脑前动脉(ACA)、大脑后动脉(PCA)、颈内动脉C1段(ICA)及前交通动脉(AComA)、后交通动脉(PComA)的侧支循环;眼窗用于观察眼动脉(OA)和ICA虹吸部;枕窗用于观察椎动脉(VA)和基底动脉(BA).尽管Willis环的构成存在显著的个体差异,但完整的诊断性TCD检查还是应该评价双侧的脑动脉,包括:大脑中动脉M2段(深度范围30～40 mm),M1段(深度范围40～65 mm)[大脑中动脉M1段中点的深度位于50 mm处(范围45～55 mm),平均长度约16 mm(范围5～24 mm)],大脑前动脉A1段(深度范围60～75 mm),颈内动脉C1段(60～70 mm),大脑后动脉P1～P2段(平均深度63 mm,范围55～75 mm),前交通动脉(70～80 mm),后交通动脉(58～65 mm),眼动脉(40～50 mm),颈内动脉虹吸部(55～65 mm),椎动脉(40～75 mm),以及基底动脉近端(75～80 mm)、中段(80～90 mm)、远段(90～110 mm).经下颌下窗检测颈段ICA远端(40～60 mm)可以计算VMCR/VICA比值或Lindegaard指数,用于评价蛛网膜下腔出血后血管痉挛的程度.诊断性TCD检查的目的是探查上述动脉节段的特征性频谱,确定动脉血液流动方向,计算脑动脉血流速度和搏动指数.对于频谱多普勒和具有M-模的超声装置来说,建立标准化的检查程序,诸如选择探头的位置、角度和深度及血管的区分等,将有助于该项检查的临床应用和推广.【总页数】7页(P54-60)【作者】徐晓彤;李囡馨;韩英;林金嬉;王桂红;华扬【作者单位】100050,北京市,首都医科大学附属北京天坛医院急诊介入科;100050,北京市,首都医科大学附属北京天坛医院放射科;100050,北京市,首都医科大学附属北京天坛医院放射科;100050,北京市,首都医科大学附属北京天坛医院神经内科;100050,北京市,首都医科大学附属北京天坛医院神经内科;100050,北京市,首都医科大学宣武医院超声室【正文语种】中文【中图分类】R74【相关文献】1.物料性质、分离方法与操作条件的讨论--第一部分一段加压过滤操作条件的确定[J], 申在权;宋官武;鲁淑群;李桂芝;朱企新2.智能制造标先行互联互通当引领——国家智能制造专项《数控装备互联互通及互操作标准及试验验证》项目启动会暨SAC/TC231数控装备互联互通及互操作标准工作组第一次会议 [J], 高扬3.经颅多普勒超声操作规范及诊断标准指南 [J], 华扬;高山;吴钢;潘旭东;钱素云4.美国经颅多普勒超声操作标准一一第二部分:临床适应证及预期结果 [J], 陈洁;高山5.弥漫性肝病的CT图像：第一部分：脂肪肝,肝硬化的检查方法 [J], Helmb.,H;王天才因版权原因，仅展示原文概要，查看原文内容请购买。
