51单片机（STC89C52）可以通过控制IO口来驱动二极管发光。

下面我将为你提供一个简单的例子，演示如何在51单片机上使用C
语言编写程序来控制二极管发光。

首先，我们需要连接一个二极管到单片机的IO口上。

假设我们
将二极管连接到P1口的第0个引脚上。

然后，我们可以使用C语言编写如下的程序来让这个二极管发光：
c.
#include <reg52.h> // 包含51单片机的寄存器定义文件。

void main() {。

P1 = 0xFE; // 将P1口的第0个引脚拉低，使二极管发光。

while(1) {。

// 这里可以添加你需要的其他操作。

}。

}。

在这个简单的例子中，我们使用了reg52.h头文件来包含51单
片机的寄存器定义。

然后在main函数中，我们将P1口的第0个引
脚拉低，使二极管发光。

接着使用一个无限循环来让程序持续执行。

需要注意的是，具体的连接方式和引脚的控制可能会根据具体
的硬件电路设计而有所不同。

在实际的项目中，你可能需要根据具
体的硬件连接情况和需求来编写相应的程序。

另外，如果你需要实现更复杂的功能，比如控制二极管的闪烁、呼吸灯效果等，你可能需要使用定时器中断、PWM控制等技术来实现。

这需要更深入的学习和了解51单片机的相关知识。

希望这个简
单的例子能够帮助你入门。

51单片机控制LED灯程序设计首先，我们需要明确要使用到的硬件资源和引脚连接情况。

假设我们使用的是STC89C51单片机，LED灯的正极连接到单片机的P1口，负极通过电阻连接到地。

接下来，我们需要了解一些基本的汇编指令和编程规范。

在编写51单片机程序时，需要使用到一些特定的寄存器和指令。

首先是P1寄存器，它用来控制P1口的输出和输入状态。

然后是MOV指令，这是一个用来将数据从一个寄存器复制到另一个寄存器的指令。

最后是一个延时函数，可以利用循环来实现延时。

首先，我们需要初始化P1口为输出状态。

在51单片机中，IO口可以被配置为输入（1）或输出（0）。

我们可以使用MOV指令将0赋值给P1寄存器，将其配置为输出。

此外，我们还需要一个简单的延时函数，来控制LED灯的亮灭时间。

下面是一个基本的51单片机控制LED灯的程序：```assemblyORG0;程序的起始地址MOVP1,;初始化P1口为输出状态LOOP:;主循环MOVP1,;将P1的状态置为0，LED灯灭ACALLDELAY;调用延时函数，延时一段时间MOVP1,;将P1的状态置为1，LED灯亮ACALLDELAY;调用延时函数，延时一段时间JMPLOOP;无限循环DELAY:;延时函数MOVR3,;初始化循环计数器为250LOOP1:MOVR2,;初始化循环计数器为250LOOP2:MOVR1,;初始化循环计数器为250LOOP3:DJNZR1,LOOP3;内层循环DJNZR2,LOOP2;中层循环DJNZR3,LOOP1;外层循环RET;返回主程序```以上是一个简单的51单片机控制LED灯的汇编程序。

程序中通过不断切换P1口的状态来实现LED灯的亮灭。

同时，通过调用延时函数来实现亮灭的时间间隔。

在主循环中，LED灯会亮和灭各一段时间，然后无限循环。

为了将以上汇编程序烧录到单片机中，需要将其汇编为二进制文件。

通常可以使用Keil C等开发工具进行汇编和烧录操作。

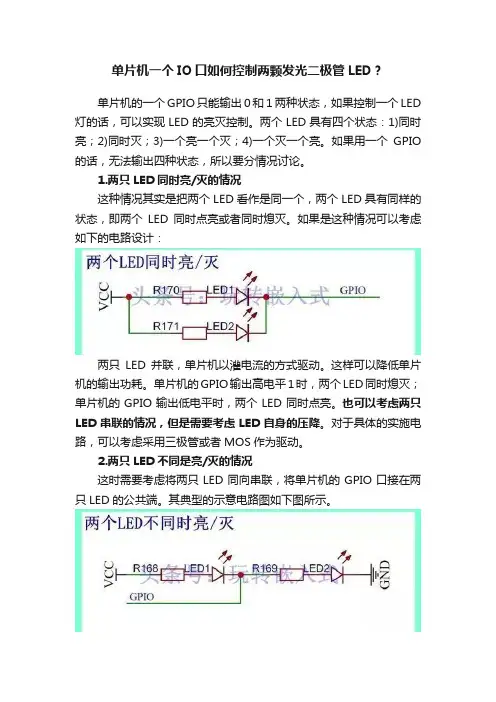

单片机一个IO口如何控制两颗发光二极管LED？
单片机的一个GPIO只能输出0和1两种状态，如果控制一个LED 灯的话，可以实现LED的亮灭控制。

两个LED具有四个状态：1)同时亮；2)同时灭；3)一个亮一个灭；4)一个灭一个亮。

如果用一个GPIO 的话，无法输出四种状态，所以要分情况讨论。

1.两只LED同时亮/灭的情况
这种情况其实是把两个LED看作是同一个，两个LED具有同样的状态，即两个LED同时点亮或者同时熄灭。

如果是这种情况可以考虑如下的电路设计：
两只LED并联，单片机以灌电流的方式驱动。

这样可以降低单片机的输出功耗。

单片机的GPIO输出高电平1时，两个LED同时熄灭；单片机的GPIO输出低电平时，两个LED同时点亮。

也可以考虑两只LED串联的情况，但是需要考虑LED自身的压降。

对于具体的实施电路，可以考虑采用三极管或者MOS作为驱动。

2.两只LED不同是亮/灭的情况
这时需要考虑将两只LED同向串联，将单片机的GPIO口接在两只LED的公共端。

其典型的示意电路图如下图所示。

两只LED同向串联后串在电源电路中，单片机的GPIO控制两个LED的公共端。

当单片机输出高电平1时LED1熄灭，而LED2被点亮(拉电流的方式)；当单片机输出低电平0时LED1被点亮(灌电流的方式)，而LED2熄灭。

这种情况时需要考虑电阻的选型，也可以使用三极管或者MOS管作为驱动。

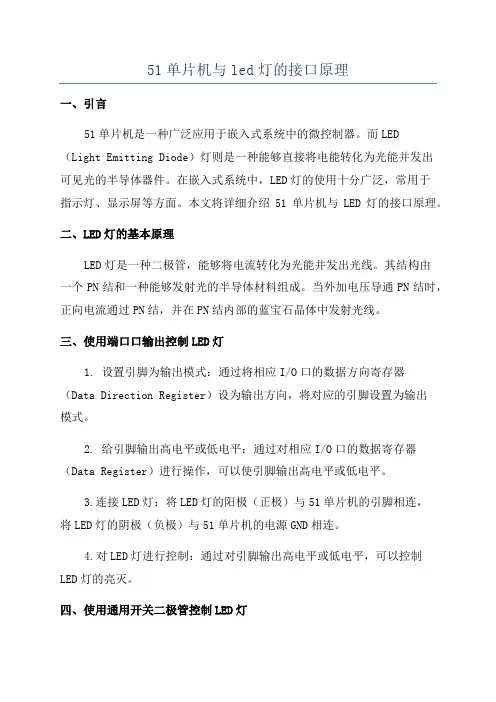

51单片机与led灯的接口原理一、引言51单片机是一种广泛应用于嵌入式系统中的微控制器。

而LED（Light Emitting Diode）灯则是一种能够直接将电能转化为光能并发出可见光的半导体器件。

在嵌入式系统中，LED灯的使用十分广泛，常用于指示灯、显示屏等方面。

本文将详细介绍51单片机与LED灯的接口原理。

二、LED灯的基本原理LED灯是一种二极管，能够将电流转化为光能并发出光线。

其结构由一个PN结和一种能够发射光的半导体材料组成。

当外加电压导通PN结时，正向电流通过PN结，并在PN结内部的蓝宝石晶体中发射光线。

三、使用端口口输出控制LED灯1. 设置引脚为输出模式：通过将相应I/O口的数据方向寄存器（Data Direction Register）设为输出方向，将对应的引脚设置为输出模式。

2. 给引脚输出高电平或低电平：通过对相应I/O口的数据寄存器（Data Register）进行操作，可以使引脚输出高电平或低电平。

3.连接LED灯：将LED灯的阳极（正极）与51单片机的引脚相连，将LED灯的阴极（负极）与51单片机的电源GND相连。

4.对LED灯进行控制：通过对引脚输出高电平或低电平，可以控制LED灯的亮灭。

四、使用通用开关二极管控制LED灯通用开关二极管可用作简单的开关元件，可以通过其导通和截止状态来控制LED灯的亮灭。

具体步骤如下：1.选择合适的开关二极管：选择一个适用于LED灯的开关二极管，要求其典型开启电压低于单片机的高电平输出电压，且最大承受电流大于LED灯的最大工作电流。

2.连接开关二极管：将开关二极管的阴极连接到单片机的引脚，将其阳极连接到LED灯的阳极。

LED灯的阴极连接到电源的GND。

3.控制开关二极管状态：通过对单片机引脚输出高低电平，可以控制开关二极管的导通和截止状态，从而控制LED灯的亮灭。

五、使用数字集成电路控制LED灯除了基本的I/O口输出控制和通用开关二极管控制外，还可以通过数字集成电路来控制LED灯的亮灭。

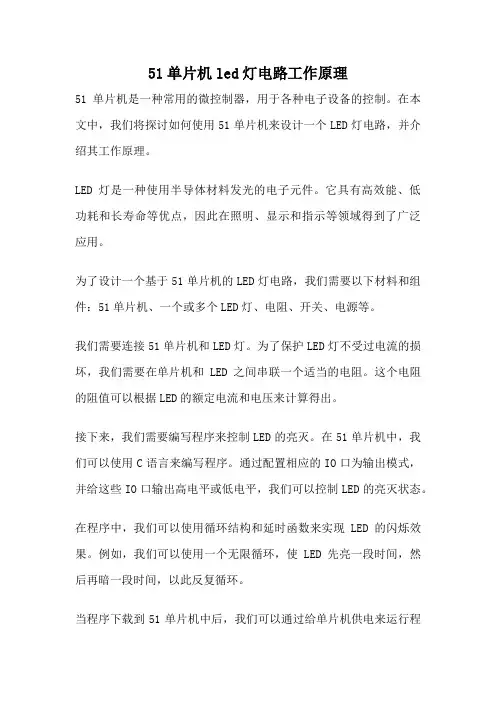

51单片机led灯电路工作原理51单片机是一种常用的微控制器，用于各种电子设备的控制。

在本文中，我们将探讨如何使用51单片机来设计一个LED灯电路，并介绍其工作原理。

LED灯是一种使用半导体材料发光的电子元件。

它具有高效能、低功耗和长寿命等优点，因此在照明、显示和指示等领域得到了广泛应用。

为了设计一个基于51单片机的LED灯电路，我们需要以下材料和组件：51单片机、一个或多个LED灯、电阻、开关、电源等。

我们需要连接51单片机和LED灯。

为了保护LED灯不受过电流的损坏，我们需要在单片机和LED之间串联一个适当的电阻。

这个电阻的阻值可以根据LED的额定电流和电压来计算得出。

接下来，我们需要编写程序来控制LED的亮灭。

在51单片机中，我们可以使用C语言来编写程序。

通过配置相应的IO口为输出模式，并给这些IO口输出高电平或低电平，我们可以控制LED的亮灭状态。

在程序中，我们可以使用循环结构和延时函数来实现LED的闪烁效果。

例如，我们可以使用一个无限循环，使LED先亮一段时间，然后再暗一段时间，以此反复循环。

当程序下载到51单片机中后，我们可以通过给单片机供电来运行程序。

当电源打开时，单片机会执行程序中的指令，从而控制LED的亮灭。

通过这种方式，我们可以设计一个简单的基于51单片机的LED灯电路。

当然，我们还可以通过添加更多的LED和控制电路来实现更复杂的效果，如呼吸灯、流水灯等。

总结一下，通过使用51单片机、LED灯、电阻和电源等组件，结合编写程序来控制LED的亮灭，我们可以设计一个功能强大的LED灯电路。

这个电路的工作原理是通过给51单片机供电，执行程序中的指令，从而控制LED的亮灭状态。

希望这篇文章对你理解51单片机LED灯电路的工作原理有所帮助。

基于51单片机的智能LED照明控制系统设计智能LED照明控制系统是一种使用51单片机作为主控制器的照明系统。

该系统通过使用51单片机的GPIO和串口通信功能，实现对LED照明设备的智能控制，包括亮度、颜色、模式等参数的调节和设置。

系统硬件部分主要由51单片机、LED灯、功率驱动电路、传感器组成。

其中，51单片机作为主控制器，负责处理用户的控制指令，并控制LED灯的亮度和颜色。

功率驱动电路用于将51单片机输出的控制信号转换成LED灯的驱动信号，确保LED灯正常工作。

传感器则用于感知环境的亮度和温度等信息，以便系统能够自动调整LED灯的亮度和颜色。

系统软件部分主要包括用户界面、控制逻辑以及与外部设备的通信等功能。

用户界面可以通过串口或者无线方式与系统进行交互，用户可以通过输入指令或者调节参数来控制LED灯的亮度和颜色。

控制逻辑部分主要负责解析用户的指令，并根据指令来调节LED灯的亮度和颜色。

与外部设备的通信功能主要负责与传感器进行通信，获取环境信息，并根据环境信息来自动调整LED灯的亮度和颜色。

该系统的工作流程如下：1.初始化系统：系统上电后，51单片机进行初始化操作，包括初始化GPIO、串口等相关设备。

2.用户交互：系统等待用户输入指令或者调节参数，用户可以通过串口或者无线方式与系统进行交互。

3.解析指令：系统接收到用户的指令后，通过控制逻辑部分对指令进行解析，确定LED灯需要调节的亮度和颜色。

4.控制LED灯：系统通过51单片机的GPIO和功率驱动电路，将调节后的控制信号发送给LED灯，实现对LED灯亮度和颜色的控制。

5.环境感知：系统通过与传感器的通信，获取环境的亮度和温度等信息。

6.自动调整：根据获取到的环境信息，系统通过控制逻辑部分，自动调整LED灯的亮度和颜色。

7.循环工作：系统根据用户的指令和环境信息，循环执行上述步骤，实现LED灯的智能控制。

总之，基于51单片机的智能LED照明控制系统通过合理设计硬件和软件的结合，能够实现对LED灯的智能控制，提高照明系统的灵活性和节能性。

基于51单片机的智能LED照明控制系统设计一、引言随着科技的发展，人们对室内照明的要求也越来越高。

传统的照明系统已经无法满足人们对照明效果的需求，因此智能LED照明控制系统逐渐成为人们关注的焦点。

本文将基于51单片机设计一种智能LED照明控制系统，通过对光照度的检测和用户设定，实现对LED灯光亮度和颜色的智能控制。

二、系统设计1.硬件设计智能LED照明控制系统的硬件主要包括光敏电阻、温度传感器、LED 灯和51单片机。

（1）光敏电阻：用于检测光照度，根据光照度的不同，调节LED灯的亮度。

（2）温度传感器：用于检测环境温度，根据温度的不同，调节LED 灯的颜色。

（3）LED灯：用于照明，可以调节亮度和颜色。

（4）51单片机：作为系统的核心控制器，接收传感器的数据，并根据设定的参数控制LED灯的亮度和颜色。

2.软件设计（1）光照度检测：通过读取光敏电阻的电压值来获取光照度，根据光照度的不同，控制LED灯的亮度。

可以设定光照度阈值，当检测到的光照度低于设定值时，LED灯亮度增加；当光照度高于设定值时，LED灯亮度减小。

（2）温度检测：通过读取温度传感器的数值来获取环境温度，根据温度的不同，控制LED灯的颜色。

可以设定温度范围和对应的颜色值，当温度在设定范围内时，LED灯显示设定的颜色。

（3）用户设定：通过按键输入，用户可以设定光照度阈值、温度范围和对应的颜色值。

设定的参数保存在51单片机的内存中。

（4）LED灯控制：根据光照度和温度的检测结果以及用户设定的参数，控制LED灯的亮度和颜色。

通过PWM控制LED灯的亮度，通过调节RGB三个通道的PWM占空比，实现对LED灯颜色的控制。

三、系统实现智能LED照明控制系统的实现主要分为硬件实现和软件实现两部分。

硬件实现：根据设计方案，搭建光敏电阻、温度传感器和LED灯的电路，并将它们与51单片机连接，保证硬件的正常工作。

软件实现：根据软件设计方案，编写相应的程序，包括光照度检测、温度检测、用户设定和LED灯控制等功能代码。
