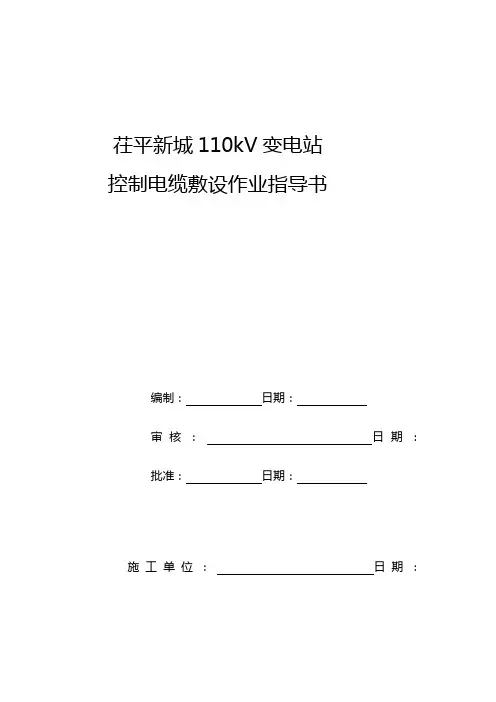

茌平新城110kV变电站控制电缆敷设作业指导书编制：日期：审核：日期：批准：日期：施工单位：日期：一、施工准备1、工器具准备电缆放线架、钢锯、电缆剪断钳、兆欧表、对讲机、塑料编带、塑料胶带、绑线、记号笔、打号机（线号管）、打牌机、尼龙绳、尼龙扎带、热缩管、热缩枪、压线钳、线鼻子、接地软线（做屏蔽）、万用表、剥线钳、斜口钳、尖嘴钳、壁纸刀、螺丝刀、打火机、手套、急救箱等。
“可做表说明”2、技术准备（1）熟悉就地设备、控制盘柜的安装位置、电缆沟走向。
（2）核对接线图纸和电缆清册，并与相关专业人员进行图纸会审。
（3）对电缆敷设路径进行二次设计，编制电缆敷设清单。
核对电缆规格、型号、数量与电缆清单相符。
（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。
二、施工方法及要求1、电缆运输及现场存放根据现场情况，规划好电缆盘存放场所，一方面要考虑不影响交通，另一方面要选择易于放线的位置，电缆盘在现场应摆放整齐。
2、电缆敷设前应完成的工作电缆敷设要专人负责，严格过程控制。
敷设前，应检查电缆型号、规格等应符合设计，对电缆进行外观检查及绝缘电阻测量，并做好记录，合格后方可施放。
3、敷设通道应畅通并验收合格检查敷设路线是否明确，有无堵塞或不便通行的地方。
检查电缆两端的设备是否就位，位置是否正确，并预先编号以利施工。
4、电缆敷设的工艺要求（1）动力电缆、控制电缆与信号电缆应分层敷设。
自上而下的排列顺序为：35kV电力电缆、10kV电力电缆、照明电缆、直流电缆、控制电缆、通讯及屏蔽电缆。
敷设后应根据需要留出一定的备用长度（2）尽量同一方向电缆一次敷设完毕，对不能一次敷设的电缆，给其留出适当的位置，以便以后敷设。
（3）在敷设过程中注意转弯部分，应配备有经验的电缆工，一根电缆敷设完，在转角处每根电缆要一致地相互平行转弯，即整理、绑扎、挂牌，以保证敷设整齐、美观、正确。
（4）在十字交叉处，要力求把分向一边的电缆一次进行敷设，另一边再作一次敷设，使交叉处只成两层交压，以求美观，沿竖井敷设时使电缆交叉尽量集中在底部。

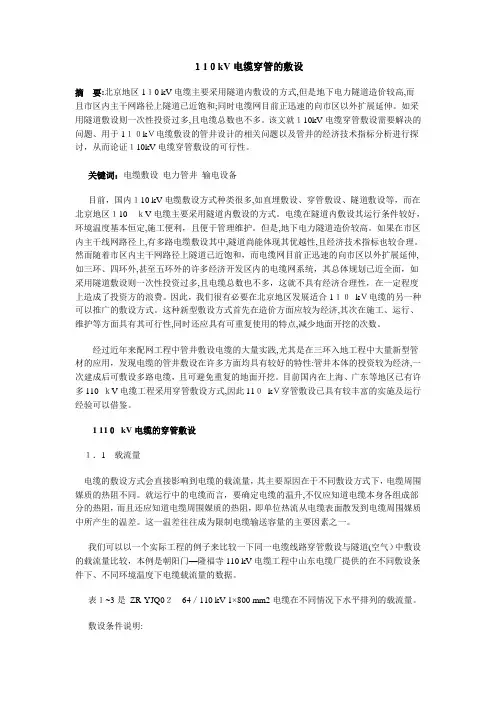

110kV电缆穿管的敷设
110kV电缆穿管的敷设摘要:北京地区110 kV电缆主要采用隧道内敷设的方式，但是地下电力隧道造价较高，而且市区内主干网路径上隧道已近饱和；同时电缆网目前正迅速的向市区以外扩展延伸。
如采用隧道敷设则一次性投资过多，且电缆总数也不多。
该文就110kV电缆穿管敷设需要解决的问题、用于110kV电缆敷设的管井设计的相关问题以及管井的经济技术指标分析进行探讨，从而论证110kV电缆穿管敷设的可行性。
关键词：电缆敷设电力管井输电设备目前，国内110 kV电缆敷设方式种类很多，如直埋敷设、穿管敷设、隧道敷设等，而在北京地区110 kV电缆主要采用隧道内敷设的方式。
电缆在隧道内敷设其运行条件较好，环境温度基本恒定，施工便利，且便于管理维护。
但是，地下电力隧道造价较高。
如果在市区内主干线网路径上，有多路电缆敷设其中，隧道尚能体现其优越性，且经济技术指标也较合理。
然而随着市区内主干网路径上隧道已近饱和，而电缆网目前正迅速的向市区以外扩展延伸，如三环、四环外，甚至五环外的许多经济开发区内的电缆网系统，其总体规划已近全面，如采用隧道敷设则一次性投资过多，且电缆总数也不多，这就不具有经济合理性，在一定程度上造成了投资方的浪费。
因此，我们很有必要在北京地区发展适合110 kV电缆的另一种可以推广的敷设方式。
这种新型敷设方式首先在造价方面应较为经济，其次在施工、运行、维护等方面具有其可行性，同时还应具有可重复使用的特点，减少地面开挖的次数。
经过近年来配网工程中管井敷设电缆的大量实践，尤其是在三环入地工程中大量新型管材的应用，发现电缆的管井敷设在许多方面均具有较好的特性：管井本体的投资较为经济，一次建成后可敷设多路电缆，且可避免重复的地面开挖。
目前国内在上海、广东等地区已有许多110 kV电缆工程采用穿管敷设方式，因此110 kV穿管敷设已具有较丰富的实施及运行经验可以借鉴。
1 110 kV电缆的穿管敷设1.1 载流量电缆的敷设方式会直接影响到电缆的载流量，其主要原因在于不同敷设方式下，电缆周围媒质的热阻不同。
浅析110kV电缆的敷设及注意事项
浅析110kV电缆的敷设及注意事项1、前言随着城市的发展和居民生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。
是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。
这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的理论意义和现实借鉴作用。
2、电缆敷设方式电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。
一般可归纳为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。
均采用上述几种敷设方式交互结合来进行电缆敷设。
其敷设方式主要有以下特点：2.1直埋敷设方式直埋敷设方式投资成本少，是最经济和简便的一种敷设方式，但安全性较差，易遭受外力破坏而损伤到电缆。
2.2排管敷设方式城市地下管网较密，道路狭窄或挖掘困难且交通繁忙。
为保护电缆电缆安全运行，排管敷设方式是一种常见的敷设方式。
其缺点是散热条件下降，载流量低。
2.3电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。
电缆敷设更安全直观，可敷设的电缆条数较多，可抗外力的破坏。
其缺点是占地较宽，成本也较高。
2.4电缆隧道敷设方式电缆隧道敷设方式投资成本高，优点是可以同时容纳许多类型数量电缆，方便电缆的敷设、检修和维护，可以抗拒外力破坏。
3、工程案例分析工程包括敷设110kVXLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。
施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。
现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。
3.1电缆的特性⑴XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。
⑵XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。
⑶XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。
110KV电缆敷设方案
一、工程慨况1.1工程特点：电缆敷设是电力工程中十分重要的一项工作。
某项目变压器110KV进线，是从厂区110KV总降通过3根高压电缆(YJLW02-110KV-240mm²)，敷设于电缆浅槽中引至变压器室。
全长280米，且过公路时需穿钢管（φ530，L=22米）。
电缆余线呈波浪形留在110KV总降侧。
系统接地要求为0.5欧姆。
所以同时还有2根保护接地电缆（YJV-10-185mm²）从总降接地网引至变压器室，并与110KV并排敷设与浅槽内。
1.2电缆特性简介本工程采用的电缆为110kV交联聚乙烯铜芯电力电缆，电缆理论外径为89.5mm，敷设时最小弯曲半径为1790mm，电缆敷设后最小弯曲半径为1342.5mm，电缆最大允许牵引强度为70N/mm2。
二、执行标准：电缆制造厂家技术要求GB 50168-2006 《电气装置安装工程电缆线路施工及验收规范》GB 50169-2006 《电气装置安装工程接地装置施工及验收规范》三、技术措施：3.1电缆敷设前的准备工作3.1.1电缆敷设前土建单位必须完成电缆沟的施工并且预制好沟盖板3.1.2土建单位需在电缆沟底部铺一层厚度100mm的细砂3.1.3用25T汽车及12T吊车把电缆从建设方仓库转运至现场。
电缆到现场时认真核对电缆型号、规格、长度，并确认无误，技术文件要齐全，电缆盘及包装要完好，标志要齐全。
3.1.4牵引机（卷扬机5T）安放在过公路靠近总降侧，并接好电源试运转无问题方可使用。
3.1.5准备好电缆托轮及滚筒以确保在敷设电缆时尽量减少与地面的摩擦。
3.1.5放线架安放在ABB整流变压器室门外，并通过1根φ100mm实心圆钢把电缆架离地面100mm3.1.6在过公路段的钢管处安装滚筒确保电缆不会与钢管摩擦3.1.7敷设电缆前，应先检查每一段排管及电缆盘，清除其内的杂物和毛刺。
3.2电缆敷设3.2.1. 采用卷扬机牵引牵引头来敷设电缆。
电缆线路排管敷设技术标准

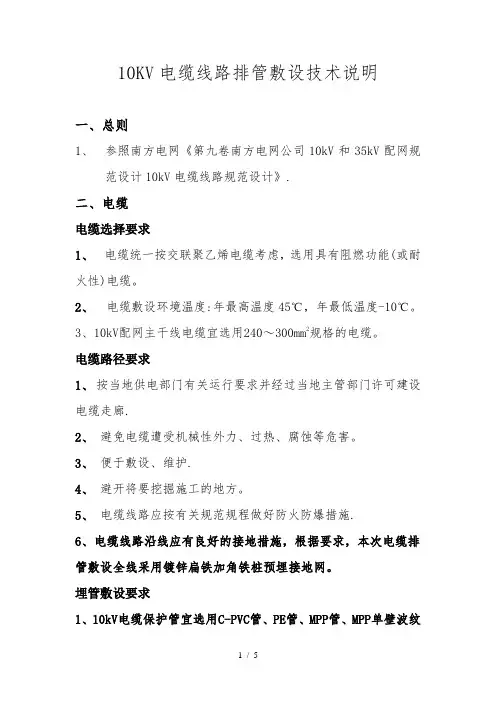

10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV和35kV配网规范设计10kV电缆线路规范设计》.二、电缆电缆选择要求1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能(或耐火性)电缆。
2、电缆敷设环境温度:年最高温度45℃，年最低温度-10℃。
3、10kV配网主干线电缆宜选用240～300mm2规格的电缆。
电缆路径要求1、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊.2、避免电缆遭受机械性外力、过热、腐蚀等危害。
3、便于敷设、维护.4、避开将要挖掘施工的地方。
5、电缆线路应按有关规范规程做好防火防爆措施.6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。
埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为:行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm。
埋管材质要求：行人道采用C—PVC 管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C —PVC管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管,顶管宜采用PE管或MPP管，本次排管采用直径为160的C—PVC管、PE管。
2、 10kV电缆保护管连接要求：C—PVC管（承插连接）、PE管（可焊接）、MPP管（可焊接）、MPP单壁波纹管(可焊接或卡扣式）、玻璃钢电缆保护管(承插连接）、涂塑钢管（承插连接）.当现场施工条件满足保护管焊接要求的时候,尽量选用可焊接型式的保护管。
当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。
3、单根保护管使用时,宜符合下列规定：1.每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个；2.地下埋管距地面深度不宜小于0。
5m；与铁路交叉处距路基不宜小于1。
0m;距排水底不宜小于0.3m；3.并列管相互间宜留有不小于20mm的空隙。
110kV及以上电力电缆的敷设.ppt
2.管内径不应小于电缆外径的1.5倍，且不得小于 100mm,以便于敷设电缆，管子内壁要求光滑，保 证敷设时不损伤电缆外护套；
3.敷设时的牵引力不得超过电缆量大的允许拉力；
4.有接头的工作井内的电缆应有重叠，重叠长度 一般不超过1.5m；
5.工作井应有良好的接地装置，在井壁应有预埋 的拉环以方便敷设时牵引。
如人行道、变电站内、工厂厂区内等场所。
2020/12/10
16
其不足之处是：
1.施工检查及更换电缆时须搬动大量笨重的盖 板；
2.施工时外物不慎落入沟中易将电缆碰伤。
在有化学腐蚀液体或高温熔化金属溢流的场所 或在载重车辆频繁的地段,以及经常有工业水 溢流、可燃粉尘弥漫的厂房内等场所，不得采 用电缆沟。
8
2.电缆排管敷设
电缆敷设在预先埋设于 地下管子中的一种电缆 敷设方式，称为电缆排 管敷设。图3-5
其适用于地下电缆与公 路、铁路交叉，地下电 缆通过房屋、广场等区 段，城市道路狭窄且交 通繁忙或道路挖掘困难 的通道等电缆条数较多 的情况与道路少弯道的 地段。
2020/12/10
9
2020/12/10
木质电缆盘经济，由于寿命短，坚固程度差， 已基本上被淘汰。
2020/12/10
2
第二节 电缆敷设方式及要求
一、电力电缆敷设方式
常用电缆构筑物有电缆挖沟直接埋设、电缆沟、 隧道和竖井、排管、吊架及桥梁等。 1.电缆线路直接埋设 电缆线路直接敷设在地面下0.7～1.5m深的壕沟方 式，称为电缆线路直埋敷设方式。 它适用于市区人行道、公园绿地及公共建筑间的 边缘地带，是最经济、简便的敷设方式，应优先 采用。 图3-4
有防爆、防火要求的明敷电缆应采用埋砂敷设 的电缆沟。
3.敷设时的牵引力不得超过电缆量大的允许拉力；
4.有接头的工作井内的电缆应有重叠，重叠长度 一般不超过1.5m；
5.工作井应有良好的接地装置，在井壁应有预埋 的拉环以方便敷设时牵引。
如人行道、变电站内、工厂厂区内等场所。
2020/12/10
16
其不足之处是：
1.施工检查及更换电缆时须搬动大量笨重的盖 板；
2.施工时外物不慎落入沟中易将电缆碰伤。
在有化学腐蚀液体或高温熔化金属溢流的场所 或在载重车辆频繁的地段,以及经常有工业水 溢流、可燃粉尘弥漫的厂房内等场所，不得采 用电缆沟。
8
2.电缆排管敷设
电缆敷设在预先埋设于 地下管子中的一种电缆 敷设方式，称为电缆排 管敷设。图3-5
其适用于地下电缆与公 路、铁路交叉，地下电 缆通过房屋、广场等区 段，城市道路狭窄且交 通繁忙或道路挖掘困难 的通道等电缆条数较多 的情况与道路少弯道的 地段。
2020/12/10
9
2020/12/10
木质电缆盘经济，由于寿命短，坚固程度差， 已基本上被淘汰。
2020/12/10
2
第二节 电缆敷设方式及要求
一、电力电缆敷设方式
常用电缆构筑物有电缆挖沟直接埋设、电缆沟、 隧道和竖井、排管、吊架及桥梁等。 1.电缆线路直接埋设 电缆线路直接敷设在地面下0.7～1.5m深的壕沟方 式，称为电缆线路直埋敷设方式。 它适用于市区人行道、公园绿地及公共建筑间的 边缘地带，是最经济、简便的敷设方式，应优先 采用。 图3-4
有防爆、防火要求的明敷电缆应采用埋砂敷设 的电缆沟。

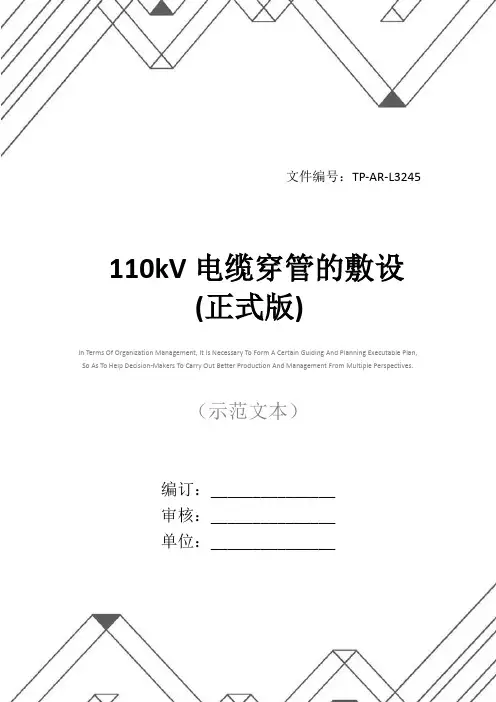

110kV电缆穿管的敷设(正式版)
文件编号：TP-AR-L3245In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________110kV电缆穿管的敷设(正式版)110kV电缆穿管的敷设(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
摘要:北京地区110 kV电缆主要采用隧道内敷设的方式，但是地下电力隧道造价较高，而且市区内主干网路径上隧道已近饱和；同时电缆网目前正迅速的向市区以外扩展延伸。
如采用隧道敷设则一次性投资过多，且电缆总数也不多。
该文就110kV电缆穿管敷设需要解决的问题、用于110kV电缆敷设的管井设计的相关问题以及管井的经济技术指标分析进行探讨，从而论证110kV电缆穿管敷设的可行性。
关键词：电缆敷设电力管井输电设备目前，国内110 kV电缆敷设方式种类很多，如直埋敷设、穿管敷设、隧道敷设等，而在北京地区110 kV电缆主要采用隧道内敷设的方式。
电缆在隧道内敷设其运行条件较好，环境温度基本恒定，施工便利，且便于管理维护。
但是，地下电力隧道造价较高。
如果在市区内主干线网路径上，有多路电缆敷设其中，隧道尚能体现其优越性，且经济技术指标也较合理。
然而随着市区内主干网路径上隧道已近饱和，而电缆网目前正迅速的向市区以外扩展延伸，如三环、四环外，甚至五环外的许多经济开发区内的电缆网系统，其总体规划已近全面，如采用隧道敷设则一次性投资过多，且电缆总数也不多，这就不具有经济合理性，在一定程度上造成了投资方的浪费。
110KV电缆敷设专项施工方案

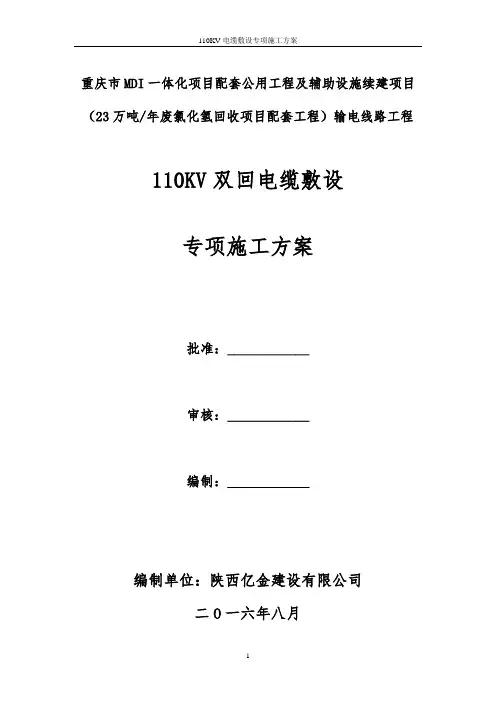

重庆市MDI一体化项目配套公用工程及辅助设施续建项目（23万吨/年废氯化氢回收项目配套工程）输电线路工程110KV双回电缆敷设专项施工方案批准：____________审核：____________编制：____________编制单位：陕西亿金建设有限公司二O一六年八月目录一、编制依据及编制原则二、工程概况三、施工部署四、 110KV电缆施工作业方案五、施工工期进度计划及保证措施六、质量保证体系七、雨季施工保证措施八、安全生产保证措施九、环境保护、文明施工保证措施十、高空作业应急预案一、编制依据及编制原则（1）编制依据1.《电气装置安装工程接地装置施工及验收规范》GB50169-20062.《电气装置安装工程电缆线路施工及验收规范》GB50168-20063.《电气装置安装工程电气设备交接试验标准》GB50150-20064.《110kv及以上送变电工程启动及竣工验收规程》DL/T1782—20015.《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-20026.《输变电工程安全文明施工标准》Q/GDW250-20097.《额定电压220kV（U=252kV）交联聚乙烯绝缘电力电缆及附件》GB/Z18890m1-20028.国家电网公司、重庆市电力公司其他有关制度、规定9.重庆市MDI一体化项目配套公用工程及辅助设施续建项目（23万吨/年废氯化氢回收项目配套工程）输电线路工程《施工招标文件》10.重庆市MDI一体化项目配套公用工程及辅助设施续建项目（23万吨/年废氯化氢回收项目配套工程）输电线路现场调查和设计资料11.我公司历次输变电工程施工的有关资料和经验本工程采用的主要技术规范，规定如被新规范替代，则执行新规范。
（2）编制原则1.按照国家现行有关技术政策、技术标准、施工及验收规范、工程质量检验评定标准及操作规程，采用施工技术的先进性、针对性、适用性和经济合理性相结合，体现技术先进、组织严密、管理科学和经济合理，同时内容简要、层次分明、结构严谨、图文并茂和醒目易懂。
110kV变电站电缆敷设方案

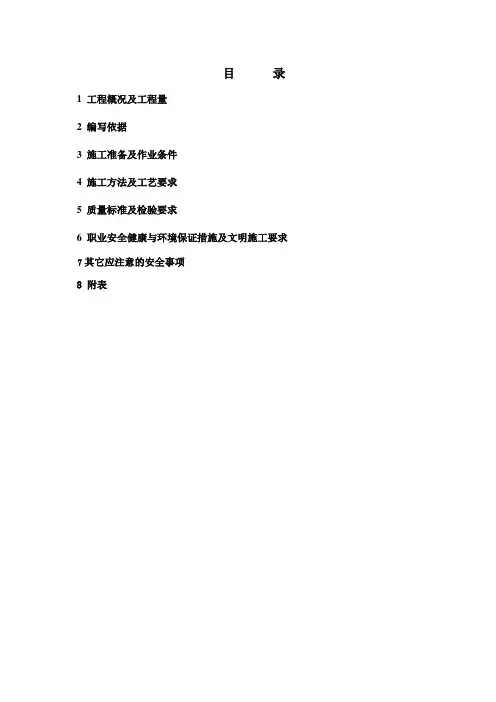

目录1 工程概况及工程量2 编写依据3 施工准备及作业条件4 施工方法及工艺要求5 质量标准及检验要求6 职业安全健康与环境保证措施及文明施工要求7其它应注意的安全事项8 附表1 工程概况及工程量1.1 工程概况本工程分为五回电力电缆线路：1、2、1.2 工程量1.2.1 110kV电缆共计约为： km。
1.3工期：2 编制依据2.1 中南院设计的有关电缆敷设图及电缆清册；2.2 电缆厂家技术说明书；2.3《电气装置安装工程质量检验及评定规程》DL/TD5161.5 2002；2.4《电气装置安装工程电缆线路施工及验收规范》（GB 50168-92）；2.5《电力建设安全工作规程》DL5009.1-2002；3 施工准备及作业条件3.1施工准备3.1.1技术员认真审核图纸，并做必要的记录。
3.1.2 技术员进行施工前的技术交底和安全交底。
3.1.3施工前应踏勘现场，复核敷设长度。
施工前应配备足够的施工电源、敷设机械设备、文明施工用具。
电缆敷设前应检查电缆的质量（测试电缆是否有潮气，测量电缆内可燃气体的含量），制作牵引头。
办理各种施工许可证。
3.1.4人员配备：施工人员15~20人左右，工作人员应具有一定电缆线路施工经验并有合格上岗证，并熟悉该项工作的施工质量及工艺要求；电缆敷设人员若干。
3.2作业条件3.2.1 所需材料在三天前运抵现场。
3.2.2 有关敷设路径上的土建工作应全部结束，并经验收合格。
3.2.3 施工图纸专业及系统会审结束，所敷设电缆的型号、规格、电压等级、数量、长度路径、两端位置等核对准确无误。
3.2.4 电缆支吊架和电缆排管已安装完毕并经验收合格。
3.2.5 所需电缆挂牌和其它器具已准备齐全。
3.2.6 通知电缆敷设队确立第二天所需的人数，敷设路径和位置。
3.2.7 打印电缆放线单和电缆汇总表。
4.施工方法及工艺要求4.1 施工工序流程图： 电缆敷设流程4.2施工方法4.2.1 电缆的运输方式4.2.1.1 滚动运输方式（注意电缆绕向）（见图1）4.2.1.2 吊运电缆方式（见图2）图2图1前进方向4.2.1.3 装车运输方式（见图3）4.2.1.4 电缆的架盘方式（见图4）4.2.2 敷设前核对电缆型号、电压等级、规格、长度是否与放线单相符。
110kV电缆穿管的敷设
１1０kV电缆穿管的敷设摘要:北京地区1１0 kV电缆主要采用隧道内敷设的方式,但是地下电力隧道造价较高,而且市区内主干网路径上隧道已近饱和;同时电缆网目前正迅速的向市区以外扩展延伸。
如采用隧道敷设则一次性投资过多,且电缆总数也不多。
该文就１10kV电缆穿管敷设需要解决的问题、用于1１０kＶ电缆敷设的管井设计的相关问题以及管井的经济技术指标分析进行探讨，从而论证１10kV电缆穿管敷设的可行性。
关键词：电缆敷设电力管井输电设备目前，国内１10 kV电缆敷设方式种类很多,如直埋敷设、穿管敷设、隧道敷设等，而在北京地区１10ｋV电缆主要采用隧道内敷设的方式。
电缆在隧道内敷设其运行条件较好，环境温度基本恒定,施工便利，且便于管理维护。
但是,地下电力隧道造价较高。
如果在市区内主干线网路径上,有多路电缆敷设其中,隧道尚能体现其优越性,且经济技术指标也较合理。
然而随着市区内主干网路径上隧道已近饱和，而电缆网目前正迅速的向市区以外扩展延伸,如三环、四环外,甚至五环外的许多经济开发区内的电缆网系统，其总体规划已近全面，如采用隧道敷设则一次性投资过多,且电缆总数也不多，这就不具有经济合理性，在一定程度上造成了投资方的浪费。
因此，我们很有必要在北京地区发展适合1１０kＶ电缆的另一种可以推广的敷设方式。
这种新型敷设方式首先在造价方面应较为经济,其次在施工、运行、维护等方面具有其可行性,同时还应具有可重复使用的特点,减少地面开挖的次数。
经过近年来配网工程中管井敷设电缆的大量实践,尤其是在三环入地工程中大量新型管材的应用，发现电缆的管井敷设在许多方面均具有较好的特性:管井本体的投资较为经济,一次建成后可敷设多路电缆，且可避免重复的地面开挖。
目前国内在上海、广东等地区已有许多110 ｋV电缆工程采用穿管敷设方式,因此11０kＶ穿管敷设已具有较丰富的实施及运行经验可以借鉴。
1 11０kV电缆的穿管敷设１．1载流量电缆的敷设方式会直接影响到电缆的载流量，其主要原因在于不同敷设方式下，电缆周围媒质的热阻不同。
110kv交联电缆敷设安装规范及注意事项

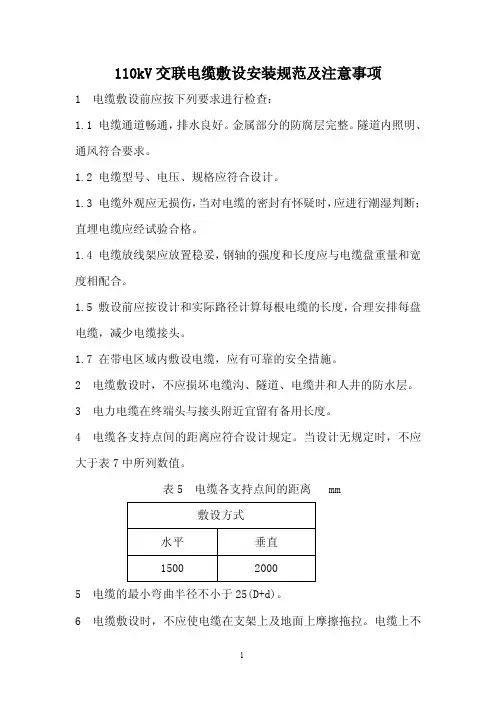

110kV交联电缆敷设安装规范及注意事项1 电缆敷设前应按下列要求进行检查：1.1 电缆通道畅通，排水良好。

金属部分的防腐层完整。
隧道内照明、通风符合要求。
1.2 电缆型号、电压、规格应符合设计。
1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。
1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
1.7 在带电区域内敷设电缆，应有可靠的安全措施。
2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
3 电力电缆在终端头与接头附近宜留有备用长度。
4 电缆各支持点间的距离应符合设计规定。
当设计无规定时，不应大于表7中所列数值。
表5 电缆各支持点间的距离 mm5 电缆的最小弯曲半径不小于25(D+d)。
6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。
电缆上不得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。
7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。
表6 电缆最大牵引强度(N/mm2)8 机械敷设电缆的速度不宜超过15m/min。
9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。
10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。
11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。
13 生产厂房内及隧道、沟道内电缆的敷设13.1 电缆的排列，应符合相关规定。
13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。
电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。
