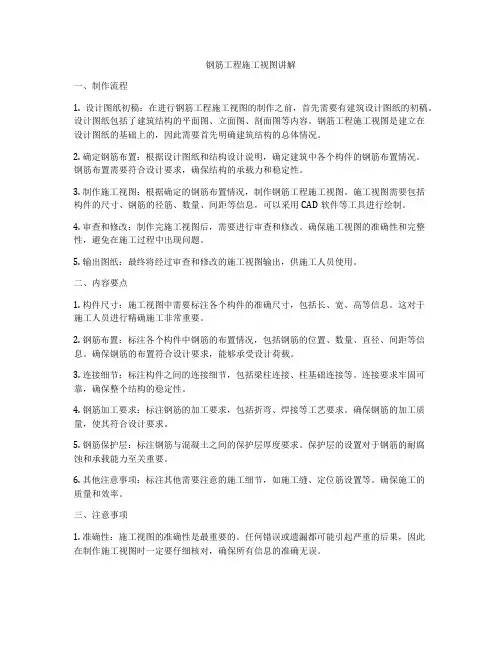

钢筋工程施工视图讲解一、制作流程1. 设计图纸初稿：在进行钢筋工程施工视图的制作之前，首先需要有建筑设计图纸的初稿。
设计图纸包括了建筑结构的平面图、立面图、剖面图等内容。
钢筋工程施工视图是建立在设计图纸的基础上的，因此需要首先明确建筑结构的总体情况。
2. 确定钢筋布置：根据设计图纸和结构设计说明，确定建筑中各个构件的钢筋布置情况。
钢筋布置需要符合设计要求，确保结构的承载力和稳定性。
3. 制作施工视图：根据确定的钢筋布置情况，制作钢筋工程施工视图。
施工视图需要包括构件的尺寸、钢筋的径筋、数量、间距等信息，可以采用CAD软件等工具进行绘制。
4. 审查和修改：制作完施工视图后，需要进行审查和修改。
确保施工视图的准确性和完整性，避免在施工过程中出现问题。
5. 输出图纸：最终将经过审查和修改的施工视图输出，供施工人员使用。
二、内容要点1. 构件尺寸：施工视图中需要标注各个构件的准确尺寸，包括长、宽、高等信息。
这对于施工人员进行精确施工非常重要。
2. 钢筋布置：标注各个构件中钢筋的布置情况，包括钢筋的位置、数量、直径、间距等信息。
确保钢筋的布置符合设计要求，能够承受设计荷载。
3. 连接细节：标注构件之间的连接细节，包括梁柱连接、柱基础连接等。
连接要求牢固可靠，确保整个结构的稳定性。
4. 钢筋加工要求：标注钢筋的加工要求，包括折弯、焊接等工艺要求。
确保钢筋的加工质量，使其符合设计要求。
5. 钢筋保护层：标注钢筋与混凝土之间的保护层厚度要求。
保护层的设置对于钢筋的耐腐蚀和承载能力至关重要。
6. 其他注意事项：标注其他需要注意的施工细节，如施工缝、定位筋设置等。
确保施工的质量和效率。
三、注意事项1. 准确性：施工视图的准确性是最重要的。
任何错误或遗漏都可能引起严重的后果，因此在制作施工视图时一定要仔细核对，确保所有信息的准确无误。
2. 完整性：施工视图需要包括所有必要的信息，不能遗漏任何细节。
只有完整的施工视图才能真正帮助施工人员进行施工。
