2020年中考物理冲刺卷 【3】含答案解析

专题03 物态变化本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化（1）描述固、液和气三种物态的基本特征。

列举自然界和生活中不同状态的物质及其应用。

▲（2）说出生活环境中常见的温度值。

了解液体温度计的工作原理，会用常见温度计测量温度。

尝试对环境温度问题发表自己的见解。

▲▲▲（3）经历物态变化的实验探究过程，知道物质的熔点、凝固点和沸点，了解物态变化过程中的吸热和放热现象。

用物态变化的知识说明自然界和生活中的有关现象。

▲▲▲（4）用水的三态变化说明自然界中的一些水循环现象。

了解我国和当地的水资源状况，有关心环境和节约用水的意识。

▲▲▲规律总结1：温度计的使用方法与注意事项1.温度计的使用方法⑴看清温度计的量程和分度值；⑵温度计的玻璃泡要全浸在液体中,不要靠碰到容器底和容器壁；⑶温度计浸入被测物体后要稍侯一会儿,待温度计的示数稳定后再读数；⑷读数时温度计的玻璃泡要继续留在液体中,视线要与温度计内的液面相平.2.温度计使用中的注意事项（1）根据被测量物选择适宜的温度计（2）玻璃泡全部浸入被测液体中,不要碰到容器底或容器壁(液体应该足够多以浸没玻璃泡)（3）记录时应待温度计的示数稳定后读数,读数时,玻璃泡不能离开被测液体,视线必须与液体柱的上表面相平(俯视读大,仰视读小)（4）使用温度计时，手应拿在它的上部，实验中不允许用它作搅拌棒使用。

规律总结2：解决物态变化问题思维方法1.熔化：物体从固态变成液态叫熔化。

（如冰变成水，铁块变成铁水等等）2.凝固：物体从液态变成固态叫凝固。

（如水变成冰等）3.汽化：物质从液态变成气态叫汽化。

（如烧开水、地面水变干了、酒精蒸发）4.液化：物质从气态变成液态叫液化。

（如“白气”的形成、液化石油气）5.升华：物质从固态直接变成气态的过程。

（如钨丝灯泡中钨丝变细等）6.凝华：物质从气态变成固态的过程。

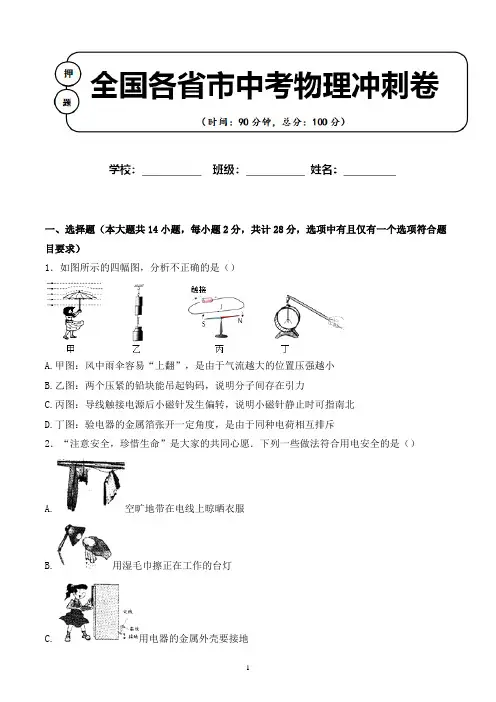

一、选择题（本大题共14小题，每小题2分，共计28分，选项中有且仅有一个选项符合题目要求）1．如图所示的四幅图，分析不正确的是（）A.甲图：风中雨伞容易“上翻”，是由于气流越大的位置压强越小B.乙图：两个压紧的铅块能吊起钩码，说明分子间存在引力C.丙图：导线触接电源后小磁针发生偏转，说明小磁针静止时可指南北D.丁图：验电器的金属箔张开一定角度，是由于同种电荷相互排斥2．“注意安全，珍惜生命”是大家的共同心愿．下列一些做法符合用电安全的是（）A.空旷地带在电线上晾晒衣服B.用湿毛巾擦正在工作的台灯C.用电器的金属外壳要接地D.有人触电要先直接用手拉开3．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A.当导体两端的电压为0时，电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时，电流为0D.当导体两端的电压为2V时，电流为0.6A4．四个悬挂着的通草小球，相互作用的情况如图，若A球带负电，那么（）A.B球可能带正电B.C球可能带正电C.D球肯定带负电荷D.D球可能不带电荷5．下列说法正确的是（）A.宇宙大爆炸理论认为宇宙诞生于大爆炸，爆炸引起宇宙膨胀B.“破镜难重圆”是因为固体分子间只存在着排斥力C.在空调房间吸烟时，会看到烟雾在空中弥漫，这是分子的无规则运动D.原子核内质子所带的正电荷数与中子所带的负电荷数相等，所以平常物体不带电6．在图所示的滑轮组中，用110N的力在5s内把重为200N的物体匀速提高2m，则（）A.对重物做的有用功约为200JB.滑轮组的机械效率约为90％C.拉力做的总功约为220JD.拉力的功率约为44W7．如图甲所示，长方体金属块在细绳竖直向上拉力作用下从水中开始一直竖直向上做匀速直线运动，上升到离水面一定的高度处。

图乙是绳子拉力F随时间t变化的图像，取g=10N/Kg。

根据图像信息，下列判断正确的是（）A.该金属块重力的大小为34NB.浸没在水中的金属块受到的浮力大小是20NC.在t1至t2时间段金属块在水中受到的浮力逐渐增大D.该金属块的密度是3.4×103kg/m38．（2016•黄石）下列关于力和运动的说法正确的是（）A.重力的方向竖直向下B.在空中高速飞行的子弹所受的力为重力和向前的动力C.匀速直线行驶的列车内，一位同学相对于车厢竖直向上跳起，他会落在车厢内起跳点的后方D.绕地球运行的“北斗”卫星处于平衡状态9．如图所示，物体沿斜而匀速下滑，其受力分析正确的是（）A.B.C.D.10．下列做法中，正确的是（）A.用沸水消毒温度计B.用轻质泡沫制作房屋模型C.在公共场所大声喧哗D.用放大镜会聚太阳光点燃山上的枯草11．有一种望远镜也由两组凸透镜组成．靠近被观察物体的叫物镜，靠近眼睛的叫目镜，物镜的作用好像一架（）A.投影仪B.投影仪C.照相机D.幻灯机12．如图所示，海市蜃楼自然景观形成于光的（）A.直线传播B.折射C.镜面反射D.漫反射13．自然界中有许多奥妙的声，声音是人们交流信息的重要渠道，是日常生活中经常接触到的物理现象。

保密★启用前冲刺2023年中考物理精选真题重组卷03物理（云南专用）注意事项：1．答卷前，考生务必将自己的姓名、考生号等填写在答题卡和试卷指定位置上。

2．回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

回答非选择题时，将答案写在答题卡上。

写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、选择题（共10小题，满分30分。

1-7题为单选题，8-10题为多选题，全部选对得3分，选对但不全得1分，选错项得0分）一、单选题1．（2022·云南·统考中考真题）2021年10月16日，神舟十三号载人飞船发射升空后与中国空间站完成交会对接，航天员翟志刚、王亚平、叶光富从载人飞船进入核心舱。

2022年3月23日，他们以天地交互的方式开启了“天宫课堂”第二课，如图所示是空间站的结构及航天员授课时的情景。

下列说法正确的是（）A．对接完成后，以核心舱为参照物载人飞船是运动的B．航天员与学生互动是通过电磁波传递信息的C．中国空间站绕地球运行时受到平衡力的作用D．从地面带到空间站的实验器材质量变为零【答案】B【详解】A．完成对接后，核心舱和宇宙飞船合二为一，所以以核心舱为参照物载人飞船是静止的的，故A错误；B．太空中没有空气，声音不能在真空中传播，所以航天员与学生互动只能通过电磁波传递信息，故B正确；C．中国空间站绕地球运行时没有做匀速直线运动，所以没有受到平衡力的作用；D．质量是物质的一种属性不会随位置的变化而发生变化，故D错误。

故选B。

2．（2021·云南昆明·统考中考真题）节能灯工作时几乎不发热，而一盏60W白炽灯工作时，热到烫手。

一．．．．B．不在高压线下钓鱼，远离高压带电体，是不靠近高压带电体的安全用电原则；控制灯泡的开关接在火线上，当开关断开时，能切断火线，若开关接在零线上，当开关断开时，灯泡仍然连接着火线，不安全；洗衣机的金属外壳接地，避免因漏电而发生触电事故，故B正确；C．书包带制作的宽大是为了减小压强；利用重力的方向始终竖直向下可以制作重垂线来检验墙砌得是否竖直；电视机塑料外壳不容易导电，是绝缘体，故C错误；D．锂电池是电能转化为化学能；汽油机是内能转化为机械能，发电机是机械能转化为电能，故D错误。

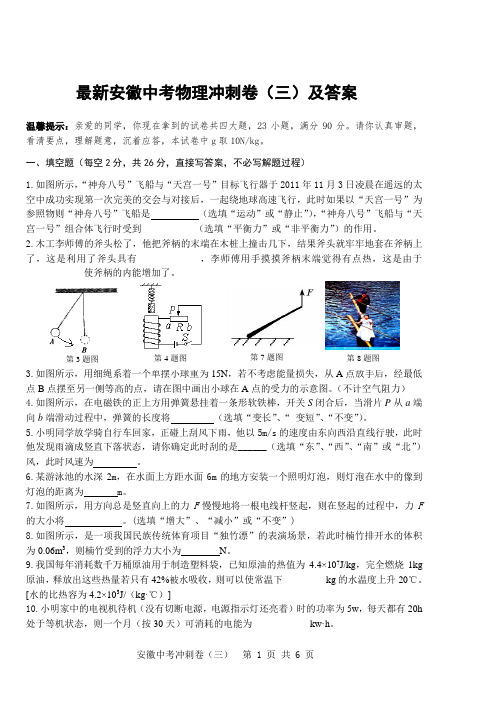

最新安徽中考物理冲刺卷（三）及答案温馨提示：亲爱的同学，你现在拿到的试卷共四大题，23小题，满分90分。

请你认真审题，看清要点，理解题意，沉着应答，本试卷中g取10N/kg。

一、填空题（每空2分，共26分，直接写答案，不必写解题过程）1.如图所示，“神舟八号”飞船与“天宫一号”目标飞行器于2011年11月3日凌晨在遥远的太空中成功实现第一次完美的交会与对接后，一起绕地球高速飞行，此时如果以“天宫一号”为参照物则“神舟八号”飞船是（选填“运动”或“静止”），“神舟八号”飞船与“天宫一号”组合体飞行时受到___________（选填“平衡力”或“非平衡力”）的作用。

2.木工李师傅的斧头松了，他把斧柄的末端在木桩上撞击几下，结果斧头就牢牢地套在斧柄上了，这是利用了斧头具有_____________，李师傅用手摸摸斧柄末端觉得有点热，这是由于____________使斧柄的内能增加了。

3.如图所示，用细绳系着一个单摆小球重为15N，若不考虑能量损失，从A点放手后，经最低点B点摆至另一侧等高的点，请在图中画出小球在A点的受力的示意图。

（不计空气阻力）4.如图所示，在电磁铁的正上方用弹簧悬挂着一条形软铁棒，开关S闭合后，当滑片P从a端向b端滑动过程中，弹簧的长度将（选填“变长”、“变短”、“不变”）。

5.小明同学放学骑自行车回家，正碰上刮风下雨，他以5m/s的速度由东向西沿直线行驶，此时他发现雨滴成竖直下落状态，请你确定此时刮的是______（选填“东”、“西”、“南”或“北”）风，此时风速为。

6.某游泳池的水深2m，在水面上方距水面6m的地方安装一个照明灯泡，则灯泡在水中的像到灯泡的距离为 m。

7.如图所示，用方向总是竖直向上的力F慢慢地将一根电线杆竖起，则在竖起的过程中，力F 的大小将。

(选填“增大”、“减小”或“不变”)8.如图所示，是一项我国民族传统体育项目“独竹漂”的表演场景，若此时楠竹排开水的体积为0.06m3，则楠竹受到的浮力大小为N。

秘密★启用前人教版2020年中考模拟测试卷（三）九年级物理考生注意：1．一律用黑色笔或2B铅笔将答案填写或填涂在答题卷指定位置内。

2．本试卷共4页，满分90分，答题时间75分钟。

一、选择题（共6小题，每小题3分，共18分。

每小题的4个选项中只有一个选项符合题意，多选、不选、错选均不得分）1．下列物理量中，以科学家的名字“焦耳”作为单位的物理量是A．电压B．电阻C．电流D．电功2．下列关于声现象说法中正确的是A．随着科技进步，物体不振动也能发声B．医生用“B超”给病人做检查，说明声音可以传递信息C．熟悉的人，听声音我们就知道他是谁，是根据不同人的音调来判断的D．学校路段“禁鸣喇叭”，是在传播过程中阻断噪声3．图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”,在图乙所示的位置光屏上成清晰的像，下列说法正确的是A．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分B．图乙中若在凸透镜左侧“戴”上近视眼镜，光屏向右移动才能找到清晰的像C．由图甲可知凸透镜的焦距是40cmD．图乙的成像特点与照相机的成像特点相同4．下列有关热和能的说法中，正确的是A．发生热传递时，温度总是从内能大的物体传递给内能小物体B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大C．内燃机的压缩冲程，主要通过热传递增加了气缸内物质的内能D．夏天在室内洒水降温，利用了水的比热容较大的性质5．图甲所示，放水地面上体，受到方向不变的水平拉F的作用F的大小与时间关如图乙示；物体运动的速度v与时间的如图丙示．则下列说法中正确的（）A．0）2s内物体受摩擦力的作用B．2）4s内物体受到的摩擦力与拉力是一对平衡力C．2）4s内物体做匀速直线运动D．4）6s内拉力做功16J6．如图所示，电源电压为4.5V且保持不变，电压表量程为0）3V，电流表量程为0）0.6A，滑动变阻器R 的规格为“20Ω 1A”，灯泡L标有“2.5V 1.25W”的字样，忽略灯丝电阻的变化，闭合开关S，为了保证各元件都安全，则下列说法中正确的是（）A．向左移动滑片，两表示数都变大B．电流表示数的变化范围是0.3A）0.5AC．滑动变阻器的阻值变化范围是4Ω）20ΩD．整个电路消耗的总功率变化范围是1W）2.25W二、填空题（共7小题，每空1分，共18分。

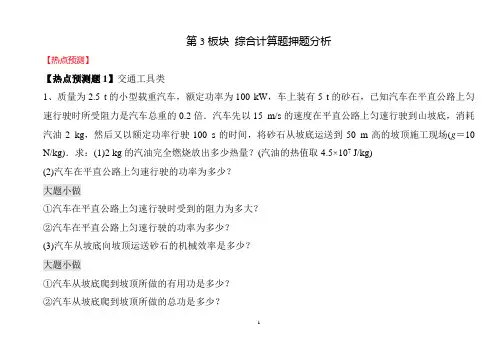

第3板块综合计算题押题分析【热点预测】【热点预测题1】交通工具类1、质量为2.5 t的小型载重汽车，额定功率为100 kW，车上装有5 t的砂石，已知汽车在平直公路上匀速行驶时所受阻力是汽车总重的0.2倍．汽车先以15 m/s的速度在平直公路上匀速行驶到山坡底，消耗汽油2 kg，然后又以额定功率行驶100 s的时间，将砂石从坡底运送到50 m高的坡顶施工现场(g＝10 N/kg)．求：(1)2 kg的汽油完全燃烧放出多少热量？(汽油的热值取4.5×107 J/kg)(2)汽车在平直公路上匀速行驶的功率为多少？大题小做①汽车在平直公路上匀速行驶时受到的阻力为多大？②汽车在平直公路上匀速行驶的功率为多少？(3)汽车从坡底向坡顶运送砂石的机械效率是多少？大题小做①汽车从坡底爬到坡顶所做的有用功是多少？②汽车从坡底爬到坡顶所做的总功是多少？③汽车从坡底爬到坡顶运送砂石的机械效率是多少？解：(1)2 kg汽油完全燃烧放出的热量为Q放＝m汽q＝2 kg×4.5×107 J/kg＝9×107 J(2)①汽车的总重G总＝m总g＝(m车＋m石)g＝(2.5＋5)×103 kg×10 N/kg＝7.5×104 N 汽车受到的阻力f＝0.2G总＝0.2×7.5×104 N＝1.5×104 N.(2)由于汽车做匀速运动，汽车的牵引力F＝f，则汽车在平直公路上匀速行驶的功率为P＝Wt＝Fst＝Fv＝1.5×104 N×15 m/s＝2.25×105 W(3)①有用功W有＝m砂gh＝5×103 kg×10 N/kg×50 m＝2.5×106 J②总功W总＝P额t＝1×105 W×100 s＝1×107 J③则机械效率为η＝W有W总×100%＝2.5×106 J1×107 J×100%＝25%【热点预测题2】简单运动类2、如图甲所示，重500 N的小车受到80 N的水平推力，在水平地面上做直线运动，其距离随时间变化的图像如图乙所示．(1)小车运动的速度多大？(2)10 s内重力对小车做了多少功？(3)10 s内人对小车做了多少功？功率是多大？解：(1)由图表可知小车运动的距离与运动时间成正比，故小车做匀速直线运动，v＝st＝12 m10 s＝1.2 m/s(2)水平推车主要克服摩擦力做功，车并没有沿重力方向发生移动，故10 s内重力对小车做功为0.(3)推力对小车做的功W＝Fs＝80 N×12 m＝960 J，则功率为：P＝Wt＝960 J10 s＝96 W.【热点预测题3】压强、浮力综合类3、如图甲所示，重为3 N、底面积为2×10－2 m2的圆柱形玻璃容器放在水平桌面上，重力为5 N、边长为L1＝0.1 m的正方体木块(不吸水)静止在容器的底部，用一根长为L2＝0.05 m的细线(质量和体积不计)将木块与容器底部相连．现向容器缓慢注水，直到木块受到的浮力等于6 N时停止注水(如图乙所示)．已知水的密度为1.0×103 kg/m3、g取10 N/kg，容器的厚度不计．求：(1) 木块的密度；(2)（易错）注水过程浮力对木块所做的功；(3)木块受到的浮力等于6 N时容器对桌面的压强．大题小做①木块浸在水中的体积②木块浸入水中的深度和水的深度③容器中水的体积和水的重力④容器对桌面的压力⑤容器对桌面的压强解：(1)木块的体积V木＝L31＝(0.1 m)3＝1×10－3 m3木块的质量m木＝G木g＝5 N10 N/kg＝0.5 kg木块的密度ρ木＝m木V木＝0.5 kg1×10－3 m3＝0.5×103 kg/m3(2)当浮力等于重力时，水开始把木块浮起，而当细线被拉直后，木块不再上升，虽然浮力变大但不再对木块做功，故：水浮起木块时，木块受到的浮力F浮＝G木＝5 N注水过程中浮力对木块做功W＝F浮L2＝5 N×0.05 m＝0.25 J(3)①当木块受到的浮力是 6 N时，木块排开水的体积即为木块浸在水中的体积，为V排＝F浮ρ水g＝6 N1.0×103 kg/m3×10 N/kg＝6×10－4 m3②此时木块浸入水中的深度Δh＝V排S木＝6×10－4 m3（0.1 m）2＝0.06 m水的深度h＝L2＋Δh＝0.05 m＋0.06 m＝0.11 m③容器中水的体积V水＝Sh－V排＝2×10－2 m2×0.11 m－6×10－4 m3＝1.6×10－3 m3容器中水的质量m水＝ρ水V水＝1.0×103 kg/m3×1.6×10－3 m3＝1.6 kg 容器中水的重力G水＝m水g＝1.6 kg×10 N/kg＝16 N④容器对桌面的压力F＝G木＋G容＋G水＝5 N＋3 N＋16 N＝24 N⑤容器对桌面的压强p＝FS＝24 N2×10－2 m2＝1.2×103 Pa【热点预测题4】滑轮与滑轮组4、配重M单独置于水平地面上静止时，对地面压强为3×105 Pa.将配重M用绳系在杠杆的B端，在杠杆的A端悬挂一滑轮组，定滑轮重150 N，动滑轮重90 N，杠杆AB的支点为O，OA∶OB＝5∶3，由这些器材组装成一个重物提升装置，如图所示．当工人利用滑轮组提升重力为210 N的物体以0.4 m/s的速度匀速上升时，杠杆在水平位置平衡，此时配重M对地面的压强为1×105Pa.(杠杆与绳的重量、滑轮组的摩擦均不计，g＝10 N/kg)求：(1)滑轮组的机械效率；(2)配重M的质量是多少千克？大题小做①杠杆平衡时，人的拉力F的大小②杠杆平衡时，作用在杠杆A点F A大小③杠杆平衡时，作用在杠杆B点的拉力F B大小④杠杆平衡时，配重M受力情况及对地面的压力F压⑤配重M的重力⑥配重M的质量(3)为使配重M不离开地面，人对绳子的最大拉力是多少N?解：(1)滑轮组的机械效率为：η＝W有用W总×100%＝GhFs×100%＝Gh12（G＋G动）×2h×100%＝GG＋G动×100%＝210 N210 N＋90 N×100%＝70%；(2)①拉力F＝12(G＋G动)＝12×(210 N＋90 N)＝150 N，②此时杠杆A端受到拉力F A＝G定＋G动＋G物＋F＝150 N＋90 N＋210 N＋150 N＝600 N.③由杠杆平衡条件得：F B×OB＝F A×OA即：F B×3＝600 N×5解得：F B＝1 000 N，④⑤杠杆平衡时，配重M此时受到竖直向下的重力G，水平向上的支持力F支，杠杆对其的拉力F B 的作用处于静止状态所以F压＝F支＝G－F B＝G－1000 N又因为此时物体对地面压强p2，则F压＝p2S＝G－1 000 Na当物体单独水平静止时G＝F压′＝p1S b结合a、b两式可得：GG－1 000 N ＝p1p2＝3×10 5 Pa1×105 Pa得：G＝1 500 N F压＝500 N⑥M的质量m＝Gg＝1 500 N10 N/kg＝150 kg.(3)为使配重M不离开地面，F B′＝G时，由杠杆平衡条件得：F B′×OB＝F A′×OA即：1 500 N×3＝F A′×5，解得：F A′＝900 N，则F A′＝G定＋G动＋G物＋F拉a根据滑轮组相关知识可得F拉＝12(G物＋G动)b由a、b可得F A′＝3F拉＋G定，可求得F拉＝13×(F A′－G定)＝13×(900 N－150 N)＝250 N.【热点预测题5】斜面类5、如图甲所示，工人沿斜面把一箱货物从底端拉进车厢，货物移动的距离s与时间t的关系如图乙所示．在此期间，工人拉这箱货物沿斜面匀速运动时的拉力为594 N．此斜面的长为5 m，高为1 m，这箱货物重为1 500 N.(1)0～5 s内，这箱货物处于________状态，工人所做的功为________J.(2)5～30 s内，这箱货物运动的速度是多少？拉力做功的功率是多大？(3)该斜面的机械效率是多少？(1)静止0解：(2)这箱货物运动的速度v＝st＝5 m25 s＝0.2 m/s拉力做的功W＝Fs＝594 N×5 m＝2 970 J拉力做功的功率P＝Wt＝2 970 J25 s＝118.8 W(3)对这箱货物做的有用功W有用＝Gh＝1 500 N×1 m＝1 500 J 拉力做的功是总功W总＝W＝2 970 J斜面的机械效率η＝W有用W总×100%＝1 500 J2 970 J×100%≈50.5%【热点预测题6】杠杆类6、如图所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒AB长为3 m，均匀正方体甲的边长为10 cm，物体乙的质量为5.6 kg.当把甲、乙两物体用细绳分别挂在木棒的两个端点A、B上时，木棒在水平位置平衡，此时物体甲对地面的压强为3 000 Pa，支点O距A点1.6 m．求(g＝10 N/kg)：(1)物体乙受到的重力；(2)物体甲受到的支持力；(3)物体甲的密度．解：(1)物体乙受到的重力：G乙＝m乙g＝5.6 kg×10 N/kg＝56 N；(2)由p＝F S得F支＝F压＝pS＝3 000 Pa×(0.1 m)2＝30 N；(3)根据杠杆平衡条件可得：(G甲－F支)OA＝G乙OB，甲物体的重力：G甲＝G乙OBOA＋F支＝56 N×（3 m－1.6 m）1.6 m＋30 N＝79 N，由G＝mg＝ρVg得：甲物体的密度：ρ甲＝G甲gV甲＝79 N10 N/kg×（0.1 m）3＝7.9×103 kg/m3.【热点预测题7】单开关纯电路类7、如图是某同学探究的一个调光电路，已知元件的规格分别为：灯L“6 V 6 W”(不考虑灯丝电阻变化)、变阻器的阻值范围为0～12 Ω，电源电压恒为6 V.(1)求灯泡的电阻．(2)当S闭合，把滑动变阻器的滑片移至中点位置时，求通过灯泡的电流．大题小做①当滑动变阻器的滑片移至中点位置时，电路中的电阻．②通过灯泡的电流(3)将滑片从最左端移到最右端过程中，求灯泡的最小功率．大题小做①滑片从最左端移到最右端过程中，最大电阻是多少？②滑片从最左端移到最右端过程中，最小电流是多少？③滑片从最左端移到最右端过程中，灯泡的最小功率？(结果保留2位小数)解：(1)由P＝U2R得，灯泡电阻R L＝U2LP L＝（6 V）26 W＝6 Ω(2)①当S闭合且滑动变阻器的滑片在中点时，灯泡和滑动变阻器串联接入电路，滑动变阻器接入电路的电阻为R0＝12×12 Ω＝6 Ω，此时电路总电阻为R总＝R L＋R0＝6 Ω＋6 Ω＝12 Ω②电路中的电流为I＝UR总＝6 V12 Ω＝0.5 A，I L＝I＝0.5 A(3)①当滑动变阻器的滑片在最左端时，电路总电阻最大为R最大＝R L＋R＝6 Ω＋12 Ω＝18 Ω，②当滑动变阻器的滑片在最左端时，此时电路中电流最小，为I最小＝UR最大＝6 V18 Ω＝13A，③灯泡的最小功率为P L′＝I2最小R L＝(13A)2×6 Ω≈0.67 W【热点预测题8】敏感电阻类8、电阻温度计是由半导体材料制成的．如图甲是某半导体电阻R随温度变化的关系图像．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路(如图乙)，可以测定某一环境的温度．使用的器材有：半导体电阻R、电源、电流表(0～100 mA)、开关、定值电阻R2(100 Ω)、导线若干．(1)当环境温度为10 ℃时，电流表的读数为0.02 A，求电源电压．大题小做①当环境温度为10 ℃时，求电路中的电阻；②当环境温度为10 ℃时，电流表的读数为0.02 A，求电源电压．(2)当电流表的读数为0.04 A时，求当时的环境温度．大题小做①当电流表的读数为0.04 A时，电路中的总电阻．②当电流表的读数为0.04 A时，半导体电阻R的阻值．③当电流表的读数为0.04 A时，当时的环境温度．(3)当环境温度为100 ℃时，半导体电阻R在100 s内消耗的电能是多少？大题小做①当环境温度为100 ℃时，半导体R的电阻；②当环境温度为100 ℃时，电路中的电流；③当环境温度为100 ℃时，半导体R消耗的电能．解：(1)①由图甲可知，当环境温度为10 ℃时，半导体电阻R＝700 Ω，则R串＝R＋R2＝700 Ω＋100 Ω＝800 Ω，②电源电压U＝IR串＝0.02 A×800 Ω＝16 V；(2)①当电流表的示数为0.04 A时，R串′＝UI＝16 V0.04 A＝400 Ω，②根据串联电路的电阻特点可知R＝R串′－R2＝400 Ω－100 Ω＝300 Ω，所以，此时半导体的电阻为300 Ω，③从图甲可以看出此时的环境温度为30 ℃；(3)①从图甲可知，当环境温度为100 ℃时，半导体的电阻为100 Ω，②此时电路中的电流为I＝UR串＝U R＋R2＝16 V100 Ω＋100 Ω＝0.08 A，③半导体电阻消耗的电能为W＝UIt＝I2Rt＝(0.08 A)2×100 Ω×100 s＝64 J.【热点预测题9】多开关动态电路类9、如图甲所示，L上标有“6 V 3 W”字样，电流表量程为0～0.6 A，电压表量程为0～15 V，变阻器R 的最大电阻为100 Ω.只闭合开关S1，滑片置于a点时，变阻器连入电路中的电阻为R a，电流表示数为I a；只闭合开关S2，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示，当滑片P置于b点时，电压表示数U b＝8 V，电流表示数为I b.已知R a∶R0＝12∶5，I a∶I b＝3∶5(设灯丝电阻不随温度变化)．求：(1)小灯泡的电阻；(2)定值电阻R0和电源电压U；大题小做①R b与I b的大小②只闭合S2时，电源电压U与I a、R L、R b的关系式③只闭合S1时，电源电压U与I a、R L、R b的关系式④定值电阻R0和电源电压U(3)只闭合开关S1时，在电表的示数不超过量程，灯泡两端的电压不超过额定电压的情况下，电路消耗的功率范围．解：(1)因为I＝UR，P＝UI，则小灯泡的电阻：R L＝U额2P额＝（6 V）23 W＝12 Ω.(2)①只闭合S2，R与R0串联，滑片P置于b点时，U b＝8 V，由图可知电阻R b＝16 Ω，则电流I b＝U b R b＝8 V16 Ω＝0.5 A②电源电压：U＝I b(R b＋R0)＝0.5 A×(16 Ω＋R0)①③只闭合S1，当滑片P置于a点，R a与L串联，由于I a∶I b＝3∶5，则I a＝0.3 A 电源电压：U＝I a(R a＋R L)＝0.3 A×(R a＋12 Ω)②④已知R a∶R0＝12∶5，再由①，②式，可得：R0＝20 Ω，U＝18 V(3)灯泡的额定电流I L＝P LU L＝3 W6 V＝0.5 A，只闭合S1，电流表的量程大于灯泡的额定电流，则电路中最大电流等于0.5 A.电路消耗的最大功率为：P最大＝UI最大＝18 V×0.5 A＝9 W.由于电压表的量程为0～15 V，所以当电压表示数为15 V时，滑动变阻器连入电路中的电阻最大，此时电路中的电流最小，消耗的功率也最小．通过小灯泡的电流为：I灯＝U灯R灯＝18 V－15 V12 Ω＝0.25 A.电路消耗的最小功率为：P最小＝UI最小＝18 V×0.25 A＝4.5 W. 电路消耗的功率范围为4.5～9 W.【热点预测题10】多挡位电器类10、图甲是某款电热水龙头．即开即热、冷热兼用．图乙是它的原理电路图．R1、R2为电热丝，通过旋转手柄带动开关S接通对应电路，从而实现冷水、温水、热水之间切换．有关参数如下表．不考虑温度对电阻丝阻值的影响，请回答下列问题：(1)开关部位1与2接触时，水龙头放出的水是______(选填“温”或“热”)水，此时电路中的电流多大？(2)水龙头放热水时，正常工作50 s，消耗的电能是多少？(3)R2的电阻值多大？大题小做①R2的电功率；②R2的阻值(1)温解：(1)此时只有R1接入电路，电路总电阻最大，故功率最小，由铭牌可知，水龙头出温水时额定功率P温＝2 200 W由P＝UI可得，I温＝P温U＝2 200 W220 V＝10 A(2)由铭牌可知放热水时，额定功率为P热＝3 300 W由W＝Pt可得，W＝P热t＝3 300 W×50 s＝1.65×105 J(3)①由图可知，开关部位1与3接触时，R1与R2并联，电路总电阻最小，则此时功率最大，出热水R2的电功率为PR2＝P热－P温＝3 300 W－2 200 W＝1 100 W②由P＝U2R可得R2＝U2PR2＝（220 V）21 100 W＝44 Ω【热点预测题11】电烧水类11、小强家买了一自动电热水壶，其铭牌如下表．小强装了1 L的水，加热6 min后把水烧开，水壶自动断电．已知大气压为1个标准大气压，家庭电路电压为220 V，电热水壶的电阻不变，水的初温为20 ℃，c水＝4.2×103 J/(kg·℃)，ρ水＝1.0×103 kg/m3.求：(1)这壶水吸收的热量；大题小做①这壶水的质量；②这壶水吸收的热量(2)电热水壶的热效率；大题小做①电热水壶消耗的电能②水壶的热效率（结果保留整数）(3)在用电高峰期，电路中的实际电压降为198 V时，电热水壶的实际功率．解：(1)①水的质量为：m＝ρV＝1.0×103 kg/m3×1×10－3 m3＝1 kg②1标准大气压下水烧开为100 ℃，此时水吸收的热量为：Q吸＝cm(t－t0)＝4.2×103J/(kg·℃)×1kg×(100 ℃－20 ℃)＝3.36×105 J(2)①消耗的电能为：W＝Pt＝1 100 W×6×60 s＝3.96×105 J②水壶的热效率为：η＝Q吸W×100%＝3.36×105 J3.96×105 J×100%≈85%(3)因为P实＝U2实R，P额＝U2额R，所以电热水壶的实际功率为：P实＝U2实U2额P额＝（198 V）2（220 V）2×1 100 W＝891 W【课堂练习】1、有资料显示汽车尾气是形成雾霾的重要污染源，而地铁列车可实现零排放，大力发展地铁可以大大减少燃油公交车的使用，减少汽车尾气排放．若一质量为2×105 kg的地铁列车从甲站由静止启动后做直线运动，先加速运动20 s，然后以20 m/s的速度匀速运动80 s，最后做减速运动，20 s到达乙站停住．设列车在运动中所受阻力为车重的0.04倍，列车在加速运动阶段和减速运动阶段的平均速度均为10 m/s.(g 取10 N/kg)(1)列车在前20 s加速阶段运动的距离是______m，甲、乙两站的距离是________m.(2)列车在匀速运动阶段的牵引力F＝______N.(3)如果燃油公交车运行中做的功与列车从甲站到乙站在匀速运动阶段牵引力做的功相同，求公交车排放气体污物的质量．(燃油公交车每做1 J功排放气体污染物3×10－6 g)(1)200 2 000(2)8×104解：(1)由v＝st得，列车在前20 s加速阶段运动的距离：s1＝v1t1＝10 m/s×20 s＝200 m. 列车在匀速阶段运动的距离：s2＝v2t2＝20 m/s×80 s＝1 600 m，列车在最后20 s减速阶段运动的距离：s3＝v3t3＝10 m/s×20 s＝200 m，则甲乙两站的距离：s＝s1＋s2＋s3＝200 m＋1 600 m＋200 m＝2 000 m. (2)列车受到的重力：G＝mg＝2×105 kg×10 N/kg＝2×106 N，列车在运动中所受的阻力：f＝0.04G＝0.04×2×106 N＝8×104 N，列车在匀速运动阶段，根据二力平衡条件可知，列车受到的牵引力和阻力是一对平衡力，大小相等，即：牵引力F＝f＝8×104 N.(3)列车从甲站到乙站在匀速运动阶段牵引力做的功：W＝Fs2＝8×104 N×1 600 m＝1.28×108 J，由题意知，燃油公交车运行中做的功W′＝W＝1.28×108 J，因为燃油公交车每做1 J功排放气体污染物3×10－6 g，所以公交车排放气体污染物的质量：m＝1.28×108 J×3×10－6 g/J＝384 g.2、)如图所示，小强沿着斜坡晨跑．已知小强体重500 N，单只脚与地面的接触面积为125 cm2.他用50 s 的时间跑完长为200 m、高为10 m 的斜坡．求：(1)小强的平均速度是多少？(2)小强克服重力做功的功率是多少？(3)小强晨跑结束后双脚站在水平地面上，对地面的压强是多少？解：(1)v＝st＝200 m50 s＝4 m/s(2)克服重力做功W＝Gh＝500 N×10 m＝5 000 JP＝Wt＝5 000 J50 s＝100 W(3)因为双脚站立在水平路面上，因此与地面的接触面积为S＝2×125 cm2＝250 cm2＝2.5×10－2 m2所以p＝FS＝G人S＝500 N2.5×10－2 m2＝2×104 Pa3、如图所示，弹簧测力计下面悬挂一个重16 N的物体，当把物体浸没在水中时弹簧测力计示数为10 N，此时容器内水的深度为0.3 m(ρ水＝1.0×103 kg/m3，g＝10 N/kg)，求：(1)水对容器底部的压强；(2)物体受到水的浮力；(3)物体排开水的体积．解：(1)水对容器底的压强是：p＝ρ水gh＝1.0×103 kg/m3×10 N/kg×0.3 m＝3×103 Pa(2)物体受到水的浮力是：F浮＝G－F＝16 N－10 N＝6 N(3)由F浮＝ρ水gV排得物体排开水的体积是：V排＝F浮ρ水g＝6 N1.0×103 kg/m3×10 N/kg＝6×10－4 m34、如图所示，用一个动滑轮将质量为10 kg，体积为4×10－3 m3的沙子运上三楼，所用拉力为60 N．求：(1)沙子所受的重力；(2)沙子的密度；(3)动滑轮的机械效率．(小数点后保留一位)解：(1)沙子所受重力：G＝mg＝10 kg×10 N/kg＝100 N(2)沙子的密度ρ＝mV＝10 kg4×10－3 m3＝2.5×103 kg/m3(3)有用功W有＝Gh＝100 N×6 m＝600 J, W总＝Fs＝60 N×12 m＝720 J.机械效率η＝W有W总×100%＝600 J720 J×100%≈83.3%5、如图所示，已知斜面长10 m，高6 m，绳端拉力为100 N．利用这个滑轮装置将重为200 N的物体在10 s内从斜面的底端匀速拉到顶端．在此过程中：(1)物体沿斜面向上运动的速度为多少？(2)拉力的功率是多少？(3)拉力的机械效率为多少？解：(1)物体沿斜面向上运动的速度v＝st＝10 m10 s＝1 m/s；(2)绳子自由端移动的速度v绳＝nv＝2×1 m/s＝2 m/s，拉力的功率P＝Fv绳＝100 N×2 m/s＝200 W(3)W有用＝Gh＝200 N×6 m＝1 200 J，绳子自由端移动的距离s绳＝2s＝2×10 m＝20 mW总＝Fs绳＝100 N×20 m＝2 000 J，拉力的机械效率η＝W有用W总×100%＝1 200 J2 000 J×100%＝60%6、如图所示的电路中，电源电压恒为6 V，R为定值电阻，小灯泡L上标有“6 V 3.6 W”的字样．闭合开关S后，电流表的示数为0.8 A，设灯泡电阻不受温度影响．求：(1)灯泡的额定电流；(2)定值电阻R的阻值；(3)通电60 s内，电流所做的总功．解：(1)灯泡的额定电流为I额＝P额U额＝3.6 W6 V＝0.6 A；(2)当开关S闭合时，灯泡L与定值电阻R并联，电源电压为6 V，则灯泡L能正常发光，灯泡电流为0.6 A，由于干路中的电流为0.8 A，则通过定值电阻R的电流为I R＝I－I额＝0.8 A－0.6 A＝0.2 A，所以定值电阻R的阻值为R＝UI R＝6 V0.2 A＝30 Ω；(4)通电60 s内，电流所做的总功为W＝UIt＝6 V×0.8 A×60 s＝288 J.7、近年来，我市的轿车市场十分火爆，各种新型轿车驶进千家万户．图乙为某新型轿车测定油箱内油面高度的电路原理图．其中电源电压恒为6 V，R 0是阻值为5 Ω的定值电阻，是油量指示表(实质是一只电流表，油量的变化通过电流的变化同步显示出来)．R x为压敏电阻，它的电阻随受到的压力变化关系如下表．(g取10 N/kg)(1)若轿车以90 kW的恒定功率启动做直线运动，且整个运动过程中受到的阻力不变，速度v与时间t的关系如图丙所示．在0～25 s时间内，轿车的牵引力与阻力关系可能的是：牵引力________阻力(选填“大于”“等于”“小于”或“大于或等于”)．(2)由(1)中的条件求在0～5 s时间内轿车发动机做功多少？(3)如果空油箱的质量为5 kg，油量表的零刻度线对应于电流表上的示数是多少？(4)若电流表的量程为0～0.6 A，该油箱加满油时，指针恰好指示最大刻度，求油箱的容积. (ρ汽油＝0.7×103 kg/m3)解：(1)大于或等于(2)轿车的功率P＝90 kW＝9×104 W，轿车发动机做功W＝Pt＝9×104 W×5 s＝4.5×105 J(3)空油箱的重力G油箱＝m油箱g＝5 kg×10 N/kg＝50 N，从表中可以看出，50 N压力对应的压敏电阻值为395 Ω，压敏电阻R x与电阻R0串联，电路中的总电阻R1＝R x＋R0＝395 Ω＋5 Ω＝400 Ω，电流表的示数为：I＝UR1＝6 V400 Ω＝0.015 A(4)油箱加满油时，电路中的电流为I′＝0.6 A，由I＝UR得，电路中的总电阻R′＝UI′＝6 V0.6 A＝10 Ω此时压敏电阻的阻值为：R x′＝R′－R0＝10 Ω－5 Ω＝5 Ω查表可知，压敏电阻受到的压力为400 N，则油箱和油总重力为400 N 汽油的重力为：G汽油＝400 N－50 N＝350 N汽油的质量为：m汽油＝G汽油g＝350 N10 N/kg＝35 kg由ρ＝mV得，汽油的体积：V汽油＝m汽油ρ汽油＝35 kg0.7×103 kg/m3＝0.05 m3，油箱的容积等于汽油的体积，为V箱＝V汽油＝0.05 m3.8、如图所示的电路中只闭合S1时，通过R2的电流是1.5 A，R1＝30 Ω，R2＝20 Ω.求：(1)电源电压是多大？(2)只闭合S2时，通电20 s电流通过R1产生的电热是多少？(3)开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？解：(1)当只闭合开关S1时，只有R2接入电路，电源的电压U＝IR2＝1.5 A×20 Ω＝30 V(2)当只闭合S2时，R1与R2串联R＝R1＋R2＝30 Ω＋20 Ω＝50 ΩI1＝UR＝30 V50 Ω＝0.6 AQ＝I21R1t＝(0.6 A)2×30 Ω×20 s＝216 J(3)当S1、S3闭合，S2断开时，R1与R2并联，此时电路中的功率最大I1＝UR1＝30 V30 Ω＝1 AI2＝UR2＝30 V20 Ω＝1.5 AI大＝I1＋I2＝1 A＋1.5 A＝2.5 AP′＝UI大＝30 V×2.5 A＝75 W当只闭合S2时，R1与R2串联，则此时电路中功率最小，P＝UI小＝30 V×0.6 A＝18 WP P′＝18 W75 W＝6259、如图是电源电压恒为220 V的电热烘干箱的基本电路图，S是双掷开关，R1是发热电阻，定值电阻R2为110 Ω，当S接“2”时，R1的电功率是110 W，试求：(1)R1的阻值；(2)当S接“1”时，电路中的电流是多少？(3)当S接“2”时，通电15分钟，R1消耗的电能是多少？解：(1)当开关S 接“2”时只有R 1连入电路，由P ＝U 2R 可知，此时电路为高温挡，R 1＝U 2P 1＝（220 V ）2110 W＝440 Ω(2)开关S 接“1”时R 1与R 2串联，是低温挡，电路的总电阻R ＝R 1＋R 2＝440 Ω＋110 Ω＝550 Ω； 电路中的电流为：I ＝U R ＝220 V550 Ω＝0.4 A(3)当S 接“2”通电15分钟时，R 1消耗的电能为： W 1＝P 1t ＝110 W×15×60 s ＝99 000 J10、如图甲是一电热饮水机，通过机内温控开关S 进行自动控制，实现加热和保温两种功能，电热原理如图乙所示．电源电压恒为额定电压220 V ，当开关S 接a 时电路中电流为5 A ；当开关S 接b 时，电路消耗的电功率为66 W ．求：(1)R 1的阻值；(2)开关S 接b 时，电路中的电流；(3)该饮水机在保温状态工作100 s ，R 2产生的热量．解：(1)当开关S接a时，只有R1接入电路，R1＝UI1＝220 V5 A＝44 Ω；(2)开关S接b时，R1和R2串联，P串＝U2 R串R串＝U2P串＝（220 V）266 WI串＝UR串＝220 V（220 V）266 W＝0.3 A；(3)由P＝U2R可知，当电路中的电阻最大时，电路消耗的功率最小，因此，开关S接b时为保温状态，即两电阻串联由(1)得R1＝44 Ω，两电阻串联时电路中的电流为0.3 A，所以UR1＝I串R1＝0.3 A×44 Ω＝13.2 V，由串联分压得：UR2＝U－UR1＝220 V－13.2 V＝206.8 V，所以R2产生的热量QR2＝UR2It ＝206.8 V×0.3 A×100 s＝6 204 J.【课后作业】1、张家界天门山闻名遐迩，天门山索道全长7 454 m，高度差1 200 m，是国内为数不多高度差超过千米的索道之一．若单个缆车质量为140 kg，每位乘客身体的平均质量为60 kg，单个缆车满载6人(g＝10 N/kg)，则：(1)游客乘坐天门山索道缆车匀速上山的过程中，缆车的动能________，重力势能________．(均选填“增大”“减小”或“不变”)(2)若缆车与索道的接触面积为0.0025 m2，索道上挂缆车处的钢索承受的压强是多少？(3)若单个缆车满载时从索道最高处运行到最低处，需时25 min，缆车和人所受总重力做功的功率是多少？(1)不变增大【解析】缆车匀速上山时，质量不变，速度不变，所以动能不变；而质量不变，高度增大，所以重力势能增大．解：(2)缆车对索道的压力是：F＝G＝mg＝(140 kg＋60 kg×6)×10 N/kg＝5 000 N钢索承受的压强是：p＝FS＝5 000 N0.0025 m2＝2×106 Pa(3)缆车和人所受重力做功为：W＝Gh＝5 000 N×1 200 m＝6×106 J缆车和人所受重力做功功率是：P＝Wt＝6×106 J25×60 s＝4 000 W.2、在一底面积为4 m2的圆柱形深井底部，有一体积为2 m3，密度为10×103kg/m3的贵重物体，现用如图所示的装置将其打捞上来．若牵引车以0.6 m/s的速度匀速向右行驶，通过滑轮组将物体由井底开始往上拉，30 s后井底受到的水的压强恰好变化了2.5×103Pa，(忽略动滑轮和绳子的重力及滑轮与绳子之间的摩擦，g取10 N/kg)求：(1)物体的重力；(2)物体浸没在水中时受到的浮力；(3)牵引车行驶了30 s后，物体被提升的高度；(4)物体未露出水面前，物体受到绳子拉力的功率；(5)牵引车行驶了30 s时，牵引车对绳子的拉力．解：(1)物体的重力G物＝m物g＝ρ物V物g＝10×103 kg/m3×2 m3×10 N/kg＝2×105 N(2)浸没时物体受到的浮力F浮＝ρ水gV排＝1.0×103 kg/m3×10 N/kg×2 m3＝2×104 N(3)牵引车通过的路程s＝vt＝0.6 m/s×30 s＝18 m 由于承重绳子的段数n＝2，所以物体被提升的高度h＝sn＝18 m2＝9 m(4)物体未露出水面前，由受力分析得F L＝G物－F浮＝2×105 N－2×104 N＝1.8×105 Nv物＝12v＝12×0.6 m/s＝0.3 m/s物体受到绳子拉力的功率P＝F L v物＝1.8×105 N×0.3 m/s＝5.4×104 W (5)由p＝ρgh得水面下降的深度Δh＝Δpρ水g＝2.5×103 Pa1.0×103 kg/cm3×10 N/kg＝0.25 m此时物体露出水面的体积ΔV＝Δh·S＝0.25 m×4 m2＝1 m3物体浸在水面下的体积V排′＝V物－ΔV＝2 m3－1 m3＝1 m3物体受到的浮力F浮′＝ρ水gV排′＝1.0×103 kg/m3×10 N/kg×1 m3＝1×104 N 牵引车对绳子的拉力F＝1n(G物－F浮′)＝12×(2×105 N－1×104 N)＝9.5×104 N3、小华用如图所示的滑轮组拉动货箱，已知货箱的质量为60 kg，在F＝50 N的拉力作用下，货箱以0.1 m/s的速度做匀速直线运动，地面对货箱的滑动摩擦力f为货箱重的0.2倍．求：(1)货箱的重力是多少？(2)拉力F的功率是多少？(3)货箱运动了1 min，克服摩擦所做的功是多少？(4)此滑轮组的机械效率是多少？解：(1)货箱所受重力：G＝mg＝60 kg×10 N/kg＝600 N；(2)滑轮组n值为3，绳子自由端移动速度：v绳＝3v箱＝3×0.1 m/s＝0.3 m/s，拉力的功率是P＝Fv绳＝50 N×0.3 m/s＝15 W；(3)f＝0.2G＝0.2×600 N＝120 N；由v＝st得，货箱移动距离：s＝vt＝0.1 m/s×1×60 s＝6 m，克服摩擦力做功：W有＝fs＝120 N×6 m＝720 J；(4)1 min内绳子自由端移动距离：s绳＝3s＝3×6 m＝18 m，W总＝Fs绳＝50 N×18 m＝900 J，η＝W有W总×100%＝720 J900 J×100%＝80%4、小明做俯卧撑时(如图所示)，可将其视为一个杠杆，重心在O点．他将身体撑起时，地面对两脚尖的支持力为250 N，两脚尖与地面的接触面积为60 cm2，双手与地面的接触面积为300 cm2.(1)画出以B为支点时重力的力臂L.(2)如果小明的两脚尖对地面的压强与双手对地面的压强之比为5∶2，地面对双手的支持力为多少？(3)小明在1 min内做了30个俯卧撑，每次肩部上升的距离都为0.36 m，则他1 min内克服重力所做的功为多少？解：(1)如答图所示(2)由于p＝FS，p脚尖p手＝52则：F手＝2F脚尖×S手5S脚尖＝2×250 N×300×10－4 m25×60×10－4 m2＝500 N(3)由杠杆的平衡条件：F1L1＝F2L2以B为支点时：F脚尖×AB＝GL①以A为支点时：F手×AB＝G(AB－L) ②将F脚尖＝250 N、F手＝500 N、AB＝1.5 m代入①②式解得：G＝750 N，L＝0.5 m肩部上升的距离为h＝0.36 m时，重心上升的距离为Δh则：Δh＝h（AB－L）AB＝0.36 m×（1.5 m－0.5 m）1.5 m＝0.24 m1 min内克服重力所做的功：W＝nGΔh＝30×750 N×0.24 m＝5 400 J5、在图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变．闭合开关S后，调节滑片P 从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示．求：(1)电路中电流最小时，1 min内电流通过电阻R做的功；(2)电源电压和定值电阻R0；(3)若电压表量程为0～15 V，电流表量程为0～3 A，为保证电表正常工作，定值电阻R0消耗的功率范围．解：(1)由图像乙得电路中最小电流为0.2 A，此时R两端电压为20 V，1 min内电流通过电阻R做的功：W＝UIt＝20 V×0.2 A×60 s＝240 J(2)设电源电压为U总，由图像乙得：滑动变阻器滑片P在b端时：U总＝1.2 A×R0滑动变阻器滑片P在a端时：U总＝20 V＋0.2 A×R0可得：U总＝24 V，R0＝20 Ω(3)由题意得，电路中的电流最大值为I最大＝1.2 A时，此时R0消耗的功率最大P最大＝I2最大R0＝(1.2 A)2×20 Ω＝28.8 W当电压表的示数为15 V时，电路中R0两端的电压最小，U最小＝24 V－15 V＝9 VR0消耗的最小功率P最小＝U2最小R0＝（9 V）220 Ω＝4.05 WR0消耗的功率范围为：4.05～28.8 W6、图甲所示是我市某家用电辅热式平板太阳能热水器，其电加热的额定功率为1 500 W，图乙是其储水箱水位探测电路原理图，其中电源电压为24 V，为水位指示表(由量程为0～0.6 A电流表改成)，R 0阻值为10 Ω，R1为压敏电阻，其阻值与储水箱水深的关系如图丙所示．(1)热水器正常加热时，电热丝电阻多大？(结果保留一位小数)(2)阴雨天，将储水箱中50 kg、30 ℃的水加热到50 ℃，正常通电要多长时间？[设电热全部被水箱中的水吸收且水无热损失，c水＝4.2×103 J/(kg·℃)](3)当水位指示表指示储水箱深为0.2 m时，探测电路中的电流多大？解：(1)因为电加热时，P＝1 500 W，U＝220 V。

安徽省芜湖市2019-2020学年中考物理第三次押题试卷一、单选题（本大题共10小题，共30分）1．如下图所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是A．B．C．D．D【解析】【详解】根据题意知道，在不计机械自重和摩擦的条件下使用的简单机械；A．图的杠杆提升重物时，由于动力臂小于阻力臂，所以是费力杠杆，即F＞G；B．用图中的杠杆提升重物时，动力臂等于阻力臂，是等臂杠杆，即F=G；C．图中滑轮组承担物重的绳子的有效股数是：n=2，所以，绳端的拉力是：；D．图中滑轮组承担物重的绳子的有效股数是：n=3所以，绳端的拉力是：；综上所述，只有D图中的机械最省力。

2．目前世上最轻的固态材料是“碳海绵”，其性能有：对有机溶剂（如油）有超强的吸附力；具有超强的储电能力；放在温度为﹣196℃的液氮中，弹性依然；有很多空隙，可以做保温材料；能达到的最小密度为0.16mg/cm3．下列关于“碳海绵”的说法，不正确的是A．有可能被用来清除海上漏油B．有可能被用来制造大容量手机电池C．有可能被用来制造抵抗低温的宇航服D．1m3“碳海绵”的质量最小为0.16gD【解析】【分析】①已知碳海绵内部有很多孔隙，有超强的吸附力；②碳海绵具有超强的储电能力；③碳海绵有很多空隙，可以做保温材料；④已知不同物质的密度和体积关系，利用公式m=ρV比较质量关系．【详解】A. 碳海绵内部有很多孔隙，有超强的吸附力，有可能被用来清除海上漏油；故A正确；B. 具有超强的储电能力，有可能被用来制造大容量手机电；故B正确；C. 有很多空隙，可以做保温材料，有可能用来制造抵抗低温的宇航服；故C正确．D. 由ρ=mV得,1m3“碳海绵”的质量m=ρV=0.16×10−3g/cm3×1063cm=160g；故D错误．故选D.3．如图所示是小夏在学习中的一些总结，其中有科学性错误的是A．B．C．D．B【解析】试题分析：A、运动是物质存在的基本方式，按照物体运动过程的速度是否变化，可以分为匀速运动和变速运动；按照运动过程中路径是否变化，可以分成直线运动和曲线运动．此选项正确；B、在一定条件下，物质的状态会发生变化，其中需要吸热的是熔化、汽化和升华，需要放热的是凝固、液化和凝华．此选项错误；C、四冲程内燃机的四个冲程分别是吸气、压缩、做功和排气冲程．此选项正确；D、材料按照导电性差异，可以分为超导体、导体、半导体和绝缘体．此选项正确．故选B．4．如图所示，表示光线从空气斜射入水，正确的是图（）A．B．C．D．D【解析】【分析】【详解】A. 因为光从空气斜射入水中时，入射光线和折射光线分居法线的两侧，而图中入射光线和折射光线分居法线的同侧，故本选项错误；B. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；C. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；D. 光从空气斜射入水中，入射角大于折射角，入射光线和折射光线分居法线的两侧，符合光的折射定律，故本选项正确．故选D.【点睛】当光线射向两种介质的界面上时，会同时发生反射和折射．反射角等于入射角，当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．5．四位同学在学习了物理知识后，对一些问题进行了估计，下列说法合理的是A．人体的正常体温约37℃，所以让人感觉到热的环境温度一定高于37℃B．电冰箱的耗电量约为0.24kW•h/天，所以电冰箱的额定功率约10WC．马拉松赛道全长约42km，所以优秀选手在1h内就能完成比赛D．空气的密度约1.3kg/m3，所以一间普通教室内空气的质量约200kgD【解析】【详解】A、人体正常体温在37℃左右，感觉舒适的温度在25℃左右，感觉到热的环境温度在30℃以上，故A错误；B、电冰箱的工作是不连续的，所以耗电量约为0.24kW•h/天，额定功率不能确定，故B错误；C、优秀选手马拉松的比赛成绩在2h5min左右，故C错误；D、空气的密度在1.3kg/m3左右．教室的长、宽、高分别在8m、6m、3m左右，教室中空气的质量在m=ρV=1.3kg/m3×8m×6m×3m=187.2kg，接近200kg，故D正确．6．下列关于物理现象与社会生产、生活实际说明正确的是A．核电站利用裂变中可控制的链式反应来进行发电供人们使用B．扫地时灰尘飞舞，说明分子在做无规则运动C．乘坐校车看到车内的窗帘往外飘，是因为车内比车外的空气流速大，压强大D．物体的温度降低时内能减少，所以0℃冰块的水分子不运动A【解析】【详解】A、核电站是利用重核裂变中的可控链式反应来进行发电供人们使用的，故A正确；B、尘土飞扬是尘土在运动，是物体的机械运动，不能说明分子在做无规则运动，故B错误；C、看到车上窗帘往外飘，是因为车外空气流速大压强小，车内空气流速慢压强大，从而产生向外的压力差，故C错误；D、物体的温度降低时内能减少，分子运动会变缓，但不会停止，因此0℃冰块的水分子同样在运动，故D错误。
