流体力学名词解释1. 流动性:流体在静止时不能承受剪切力,或者说任何微小的剪切力作用,都使流体流动,只要剪切力存在,流动就持续进行。
2. 连续介质假设:把流体当做是由密集质点构成的、内部无空隙的连续体来研究。
3. 质点:指大小同所有流动空间相比微不足道,又含有大量分子,具有一定质量的流体微元。
4. 质量力:作用在所取流体体积内每个质点上的力,力的大小与流体的质量成比例。
5. 压缩性:流体受压,分子间距离减小,体积缩小的性质。
6. 膨胀性:流体受热,分子间距离增大,体积膨胀的性质。
7. 等压面:流体中压强相等的空间点构成的面(平面或曲面)。
8. 绝对压强:以没有气体分子存在的完全真空为基准起算的压强。
9. 相对压强:以当地大气压为基准起算的压强。
10. 真空度:指绝对压强不足当地大气压的差值,即相对压强的负值。
11. 真空高度:当测点的绝对压强小于当地大气压,即处于真空状态时,hv=Pv/ ρg也是可以直接量测的高度。
12. 位置水头:z为某点在基准面以上的高度,可直接测量,称为位置高度或位置水头。
它的物理意义是单位重量液体具有的相对于基准面的重力势能,简称位能。
13. 压强水头:hp=p/ρg称为测压管高度或压强水头,物理意义是单位重量液体具有的压强势能,称为压能。
14. 测压管水头:z+ p/ρg称为测压管水头,是单位重量液体具有的总势能,物理意义是静止液体中各点单位重量液体具有的总势能相等。
15. 潜体:全部浸入液体中的物体。
16. 浮体:部分浸入液体中的物体。
17. 阿基米德原理:液体作用于潜体或浮体上的总压力,只有铅垂向上的浮力,大小等于所排开的液体重量,作用线通过潜体的几何中心。
18. 拉格朗日法:从整个流体运动是无数个质点运动的总和出发,以个别质点为观察对象来描述,再将每个质点的运动情况汇总起来,就描述了流体的整个流动。
19. 欧拉法:是以流动运动的空间点作为观察对象,观察不同时刻各空间点上流体质点的运动,再将每个时刻的情况汇总起来,就描述整个运动。
(完整word版)流体⼒学流动演⽰实验流体⼒学流动演⽰实验流体⼒学演⽰实验包括流线流谱演⽰实验、流动演⽰实验两部分。
各实验具体内容如下:第1部分流线流谱演⽰实验1.1 实验⽬的1)了解电化学法流动显⽰原理。
2)观察流体运动的流线和迹线,了解各种简单势流的流谱。
3)观察流体流经不同固体边界时的流动现象和流线流谱特征。
1.2 实验装置实验装置见图1.1。
图1.1 流线流谱实验装置图说明:本实验装置包括3种型号的流谱仪,Ⅰ型演⽰机翼绕流流线分布,Ⅱ型演⽰圆柱绕流流线分布,Ⅲ型演⽰⽂丘⾥管、孔板、突缩、突扩、闸板等流段纵剖⾯上的流谱。
流谱仪由⽔泵、⼯作液体、流速调节阀、对⽐度调节旋钮与正负电极、夹缝流道显- 1 -⽰⾯、灯光、机翼、圆柱、⽂丘⾥管流道等组成。
1.3 实验原理流线流谱显⽰仪采⽤电化学法电极染⾊显⽰技术,以平板间夹缝式流道为流动显⽰平⾯,⼯作液体在⽔泵驱动下从显⽰⾯底部流出,⼯作液体是由酸碱度指⽰剂配制的⽔溶液,在直流电极作⽤下会发⽣⽔解电离,在阴极附近液体变为碱性,从⽽液体呈现紫红⾊。
在阳极附近液体变为酸性,从⽽液体呈现黄⾊。
其他液体仍为中性的橘黄⾊。
带有⼀定颜⾊的流体在流动过程中形成紫红⾊和黄⾊相间的流线或迹线。
流线或迹线的形状,反映了机翼绕流、圆柱绕流流动特性,反映了⽂丘⾥管、孔板、突缩、突扩、闸板等流道内流动特性。
流体⾃下⽽上流过夹缝流道显⽰⾯后经顶端的汇流孔流回⽔箱中,经⽔泵混合,中和消⾊,循环使⽤。
实验指导与分析如下:1)Ⅰ型演⽰仪。
演⽰机翼绕流的流线分布。
由流动显⽰图像可见,机翼右侧即向天侧流线较密,由连续⽅程和能量⽅程可知,流线密,表明流速⼤、压强低;⽽机翼左侧即向地侧流线较稀疏,表明速低、压强较⾼。
这表明机翼在实际飞⾏中受到⼀个向上的合⼒即升⼒。
本仪器通过机翼腰部孔道流体流动⽅向可以显⽰出升⼒⽅向。
此外,在流道出⼝端还可以观察到流线汇集后,并⽆交叉,从⽽验证流线不会重和的特性。
第八章绕流运动一、应用背景1、问题的广泛存在性:在自然界和工程实际中,存在着大量的流体绕物体的流动问题(绕流问题),如:飞机在空气中的飞行、河水流过桥墩、大型建筑物周围的空气流动、植物护岸(消浪,船行波),粉尘颗粒在空气中的飞扬和沉降,水处理中固体颗粒污染物在水中的运动。
(一种:流体运动;另外一种:物体运动),我们研究,将坐标系固结于物体上,将物体看成静止的,讨论流体相对于物体的运动。
2、问题的复杂性上一章的内容中可以看出,流体力学的问题可以归结为求解在一定边界条件和初始条件下偏微分方程组的求解。
但描述液体运动的方程式非常复杂的:一方面,是方程的非线性性质,造成方程求解的困难;另一方面,复杂的边界条件和初始条件都给求解流体力学造成了很多麻烦。
迄今为止,只有很少数的问题得到了解决。
平面泊萧叶流动,圆管coutte流动等等。
而我们所要解决的绕流问题正是有着非常复杂的边界条件。
3、问题的简化及其合理性流体力学对此的简化则是,简化原方程,建立研究理想液体的势流理论。
实际液体满足势流运动的条件:粘性不占主导地位,或者粘性还没有开始起作用。
正例:远离边界层的流体绕流运动、地下水运动、波浪运动、物体落入静止水体中,水的运动规律研究。
反例:研究阻力规律、能量损失、内能转换等等。
圆柱绕流(经典之一)半无限长平板绕流(经典之二)分成两个区域:一个区域是远离边界的地方,此区域剪切作用不明显,而且流体惯性力的影响远远大于粘性力的影响(理想液体)(引导n-s方程);另一个是靠近边界的地方(附面层,粘性底层),此区域有很强烈的剪切作用,粘性力的影响超强,据现代流体力学的研究表明,此区域是产生湍流的重要区域,有强烈的剪切涡结构,但此区域只有非常薄的厚度。
此区域对绕流物体的阻力、能量耗损、扩散、传热传质都产生重要影响。
4、本章的主要研究内容(1) 外部:理想液体,(简化方法,求解方式)、(2) 内部:附面层理论,(简化方法,求解方式,求解内容,现象描述) (3) 两者的衔接。
第一章绪论物质的三种形态:固体、液体和气体。
液体和气体统称为流体。
流动性,即流体在静止时不能承受剪切力,只要剪切力存在,流体就会流动。
流体无论静止或流动,都不能承受拉力。
连续介质假设:把流体当做是由密集质点构成的、内部无空隙的连续体。
质点:是指大小同所有流动空间相比微不足道,又含有大量分子,具有一定质量的流体微元。
作用在流体上的力按其作用方式可分为:表面力和质量力。
表面力:通过直接接触,作用在所取流体表面上的力(压力、摩擦力),在某一点用应力表示。
质量力:作用于流体的每个质点上且与流体质量成正比的力(重力、惯性力、引力),用单位质量力表示惯性:物体保持原有运动状态的性质,其大小用质量表示。
密度:单位体积的质量,粘性:是流体的内摩擦特性,或者是流体阻抗剪切变形速度的特性。
流体粘性大小用粘度度量,粘度包括动力粘度μ和运动粘度υ无粘性流体:指无粘性,即μ=0的流体。
不可压缩流体:指流体的每个质点在运动全过程中,密度不变化的流体。
压缩性:流体受压,分子间距减小,体积缩小的性质。
膨胀性:流体受热,分子积膨胀的性质。
压缩系数:在一定的温度下,增加单位压强,液体体积的相对减小值,,体积模量体膨胀系数:在一定的压强下,单位温升,液体体积的相对增加值,第二章流体静力学绝对压强p abs:以没有气体分子存在的完全真空为基准起算的压强。
相对压强p:以当地大气压p a为基准起算的压强,各种压力表测得的压强为相对压强,相对压强又称为表压强或计示压强。
真空度p v:绝对压强小于当地大气压的数值。
潜体:全部浸入液体中的物体。
浮体:部分浸入液体中的物体。
阿基米德原理:液体作用于潜体或浮体上的总压力,只有铅垂向上的浮力,大小等于所排开的液体重量,作用线通过潜体的几何中心。
第三章流体动力学基础拉格朗日法:是以个别质点为研究对象,观察该质点在空间的运动,然后将每个质点的运动情况汇总,得到整个流体的运动。
质点的运动参数是起始坐标和时间变量t的连续函数。
流体运动中的绕流现象概述流体运动指的是液体或气体在外力驱动下发生的运动现象。
在流体运动中,经常会出现一些特殊的现象,例如绕流现象。
绕流现象指的是流体在遇到障碍物时,形成绕过障碍物的流动路径。
这种现象在自然界和工程实践中都非常常见,对于了解流体的运动规律以及优化流体的工程应用具有重要意义。
本文将从绕流现象的原理、影响因素及应用等方面进行探讨,通过分析相关实验研究和工程案例,深入了解绕流现象在流体运动中的重要性和发展现状。
绕流现象的原理绕流现象的产生主要是由于流体与障碍物之间的相互作用引起的。
当流体遇到障碍物时,会形成流体分层和速度分布的变化,从而导致流体绕过障碍物流动形成绕流。
绕流现象的原理可归纳为以下几个方面:1. 动量传递流体运动中的绕流现象是由于流体中质点的力相互作用引起的。
当流体流过障碍物时,由于障碍物表面与流体之间的摩擦力,会导致流体分子传递动量给障碍物表面。
这种动量传递会产生反作用力,使流体开始绕过障碍物流动。
这个过程中,障碍物表面的形状和材质对动量传递起着重要的影响。
2. 惯性效应在流体运动中,流体的惯性也是产生绕流现象的重要原因之一。
当流体流动的速度较大时,流体分子具有较大的惯性,因此在遇到障碍物时会产生绕流现象。
这种绕流现象在高速流动的情况下尤为显著,流体分子会在障碍物周围形成旋涡,并绕过障碍物流动。
3. 障碍物形状和大小障碍物的形状和大小也对绕流现象起着重要的影响。
当障碍物的形状和大小与流体流动的特性相匹配时,绕流现象会更加明显。
例如,当流体遇到一个圆柱体时,会形成一个稳定的绕流区域;而当流体遇到一个尖锐的障碍物时,会形成一个不稳定的绕流区域。
因此,通过调整障碍物的形状和大小,可以控制绕流现象的发生和发展。
绕流现象的影响因素绕流现象被广泛应用于工程实践中,因此了解绕流现象受到的影响因素对于合理设计和优化工程具有重要意义。
以下是常见的影响因素:1. 流体性质流体的性质对绕流现象的发生和发展具有重要影响。
流体的圆柱绕流和球体绕流流体力学是一门研究流体运动规律的学科,其中圆柱绕流和球体绕流是其中两个重要的研究领域。
本文将对这两个问题进行探讨和分析。
一、圆柱绕流圆柱绕流是指流体绕过圆柱体的运动情况。
这个问题的研究对于建筑物、桥梁等结构的设计以及风力发电、水力发电等领域的应用具有重要意义。
圆柱绕流问题的研究可分为二维和三维两种情况。
二维情况下,流体运动在一个平面内进行,圆柱绕流主要表现为流体分离和脱落现象。
三维情况考虑了流体运动的立体特性,圆柱绕流的现象更加复杂,例如涡脱落、涡欧拉现象等。
对于圆柱绕流问题,研究者发现了一些重要的现象和特点。
例如,在二维情况下,当雷诺数(Reynolds number)小于约50时,流体边界层分离现象较为明显;而在Reynolds数大于约50时,主要以卡门漩涡(von Kármán vortex)为特征。
此外,三维情况下,流体流动情况更为复杂,存在多种多样的涡流结构。
圆柱绕流问题的研究方法有很多,例如实验方法和数值模拟方法。
实验方法通常使用风洞试验或水洞试验,通过测量流场参数来获得流体运动规律。
数值模拟方法则通过计算流体的动力学方程,以及采用适当的网格划分和离散算法,模拟圆柱绕流的流体运动情况。
二、球体绕流球体绕流是指流体绕过球体的运动情况。
球体绕流问题的研究同样对于许多领域具有重要意义,如船舶设计、飞行器空气动力学、流体工程等。
和圆柱绕流相比,球体绕流的流动状态更加复杂。
在低雷诺数下,流体会产生分离现象,形成稳定的涡结构;而在高雷诺数下,流体的运动规律更加多样,可能出现流体脱离球体的现象。
球体绕流问题的研究同样采用实验方法和数值模拟方法。
实验方法中,可以通过在风洞中进行测量,如测量压力分布和速度分布,来获得流体运动的相关信息。
数值模拟方法则通过求解流体动力学方程,并应用适当的离散化算法计算球体绕流的流场。
综合来说,圆柱绕流和球体绕流是流体力学领域中的两个重要问题。

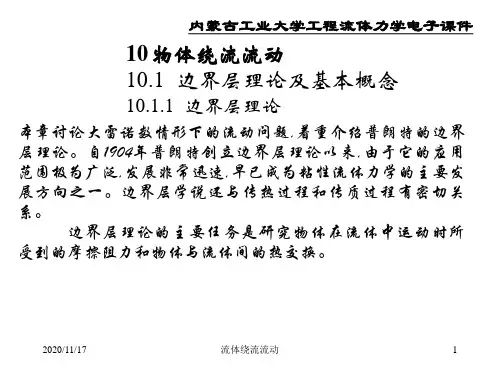

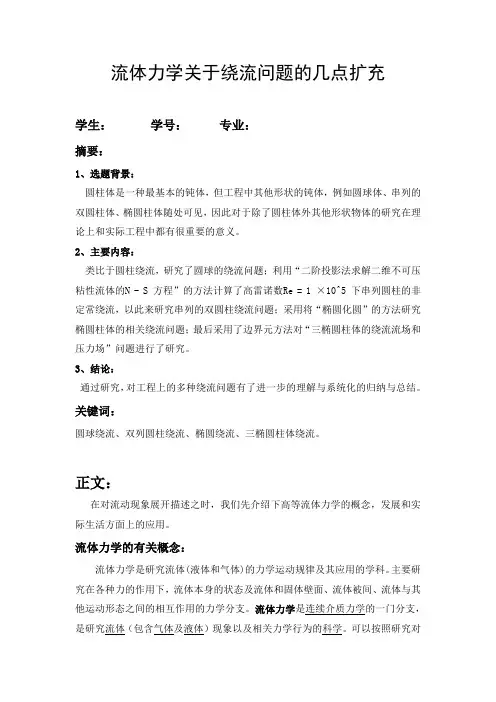

流体力学关于绕流问题的几点扩充学生:学号:专业:摘要:1、选题背景:圆柱体是一种最基本的钝体,但工程中其他形状的钝体,例如圆球体、串列的双圆柱体、椭圆柱体随处可见,因此对于除了圆柱体外其他形状物体的研究在理论上和实际工程中都有很重要的意义。
2、主要内容:类比于圆柱绕流,研究了圆球的绕流问题;利用“二阶投影法求解二维不可压粘性流体的N - S 方程”的方法计算了高雷诺数Re = 1 ×10^5 下串列圆柱的非定常绕流,以此来研究串列的双圆柱绕流问题;采用将“椭圆化圆”的方法研究椭圆柱体的相关绕流问题;最后采用了边界元方法对“三椭圆柱体的绕流流场和压力场”问题进行了研究。
3、结论:通过研究,对工程上的多种绕流问题有了进一步的理解与系统化的归纳与总结。
关键词:圆球绕流、双列圆柱绕流、椭圆绕流、三椭圆柱体绕流。
正文:在对流动现象展开描述之时,我们先介绍下高等流体力学的概念,发展和实际生活方面上的应用。
流体力学的有关概念:流体力学是研究流体(液体和气体)的力学运动规律及其应用的学科。
主要研究在各种力的作用下,流体本身的状态及流体和固体壁面、流体被间、流体与其他运动形态之间的相互作用的力学分支。
流体力学是连续介质力学的一门分支,是研究流体(包含气体及液体)现象以及相关力学行为的科学。
可以按照研究对象的运动方式分为流体静力学和流体动力学,还可按应用范围分为水力学,空气动力学等。
理论流体力学的基本方程是纳维-斯托克斯方程,简称N-S方程。
纳维-斯托克斯方程由一些微分方程组成,通常只有通过一些边界条件或者通过数值计算的方式才可以求解。
它包含速度v=(u,v,w),压强,密度,粘度温度等变量,而这些都是位置(x,y,z)和时间t的函数。
通过质量守恒、能量守恒和动量守恒,以及热力学方程f(ρ,P,T)和介质的材料性质我们可以确定这些变量。
流体的流动曲线流体力学中研究得最多的流体是水和空气。
它的主要基础是牛顿运动定律和质量守恒定律,常常还要用到热力学知识,有时还用到宏观电动力学的基本定律、本构方程和高等数学、物理学、化学的基础知识。
流体力学流动演示实验流体力学演示实验包括流线流谱演示实验、流动演示实验两部分。
各实验具体内容如下: 第1部分流线流谱演示实验1、1 实验目的1)了解电化学法流动显示原理。
2)观察流体运动的流线与迹线,了解各种简单势流的流谱。
3)观察流体流经不同固体边界时的流动现象与流线流谱特征。
1、2 实验装置实验装置见图1、1。
图1、1 流线流谱实验装置图说明:本实验装置包括3种型号的流谱仪,Ⅰ型演示机翼绕流流线分布,Ⅱ型演示圆柱绕流流线分布,Ⅲ型演示文丘里管、孔板、突缩、突扩、闸板等流段纵剖面上的流谱。
流谱仪由水泵、工作液体、流速调节阀、对比度调节旋钮与正负电极、夹缝流道显示面、灯光、机翼、圆柱、文丘里管流道等组成。
1、3 实验原理流线流谱显示仪采用电化学法电极染色显示技术,以平板间夹缝式流道为流动显示平面,工作液体在水泵驱动下从显示面底部流出,工作液体就是由酸碱度指示剂配制的水溶液,在直流电极作用下会发生水解电离,在阴极附近液体变为碱性,从而液体呈现紫红色。
在阳极附近液体变为酸性,从而液体呈现黄色。
其她液体仍为中性的橘黄色。
带有一定颜色的流体在流动过程中形成紫红色与黄色相间的流线或迹线。
流线或迹线的形状,反映了机翼绕流、圆柱绕流流动特性,反映了文丘里管、孔板、突缩、突扩、闸板等流道内流动特性。
流体自下而上流过夹缝流道显示面后经顶端的汇流孔流回水箱中,经水泵混合,中与消色,循环使用。
实验指导与分析如下:1)Ⅰ型演示仪。
演示机翼绕流的流线分布。
由流动显示图像可见,机翼右侧即向天侧流线较密,由连续方程与能量方程可知,流线密,表明流速大、压强低;而机翼左侧即向地侧流线较稀疏,表明速低、压强较高。
这表明机翼在实际飞行中受到一个向上的合力即升力。
本仪器通过机翼腰部孔道流体流动方向可以显示出升力方向。
此外,在流道出口端还可以观察到流线汇集后,并无交叉,从而验证流线不会重与的特性。
2)Ⅱ型演示仪。
演示圆柱绕流流线分布。
当流速较小时,零流线在前驻点分成左右2支,经90°点后在圆柱后部后驻点处二者又合二为一。
圆柱绕流现象一、圆柱绕流现象的基本原理当一个流体流经一个圆柱体时,会产生一种称为绕流的现象。
绕流是一种具有旋转对称性的流动方式,其特征是流体在圆柱体周围形成一个旋转的流动区域。
在绕流过程中,流体沿着圆柱体表面流动,同时也会形成一个漩涡结构,这种漩涡会对圆柱体产生一定的阻力。
圆柱绕流现象的产生是由于两个基本因素的相互作用所引起的。
第一个因素是圆柱体表面的几何形状,圆柱体的表面会使得通过流体被分为下游流体和上游流体。
上游流体是绕过圆柱体的流体,下游流体是圆柱体后方的流体。
第二个因素是流体在通过圆柱体时,会受到表面摩擦力和流体动压力的作用,从而形成绕流现象。
二、圆柱绕流现象的数学模型要研究圆柱绕流现象,需要建立一个数学模型来描述这种流动现象。
一般来说,圆柱绕流现象可以用雷诺数来描述,雷诺数是根据流体在圆柱体周围的运动速度和流体的动力粘度来定义的。
在实际研究中,可以利用雷诺数来评估绕流现象的大小和性质。
通常当雷诺数小于40时,圆柱绕流现象是线性的,且绕流的结构比较简单。
当雷诺数在40到100之间时,绕流的结构会变得更加复杂,同时还会产生一些分离流动的现象。
当雷诺数大于100时,绕流的结构会更加复杂,且还可能产生一些非线性效应。
三、圆柱绕流现象的实验研究为了更加深入地了解圆柱绕流现象,科研人员进行了大量的实验研究。
这些实验主要包括流场测量、流动可视化等方面的研究。
通过这些实验,科研人员可以获取圆柱绕流现象的具体特征,进而对其进行深入分析和研究。
流场测量是一种常用的实验手段,通过在流场中放置一些传感器,可以实时测量流场中的速度、压力等参数。
通过流场测量,科研人员可以获取圆柱绕流现象的主要特征,如速度场、压力场等。
这些数据可以为后续的数值模拟提供重要的参考。
流动可视化是另一种常用的实验手段,通过在流场中加入染色剂或者颗粒追踪剂,可以直观地观察到流体在圆柱体周围的流动情况。
通过流动可视化,科研人员可以观察到绕流现象中的漩涡结构、分离流动等现象,进而对其进行深入分析和研究。
流体力学中的绕流问题研究引言流体力学是研究流体运动规律和性质的学科,广泛应用于工程领域。
绕流问题是流体力学中的一个重要研究方向,涉及液体或气体在物体周围流动时的复杂流动模式和力学特性。
本文将介绍流体力学中的绕流问题研究,包括定义、数学模型、数值模拟方法以及应用领域。
定义绕流是指流体经过某个物体时,流体流动被物体所阻挡,从而在物体周围形成一种旋转的流动现象。
绕流问题研究的是液体或气体在物体周围的流动特性、流场结构和力学行为。
绕流问题发生在各个领域,如空气动力学、水力学、海洋工程等。
数学模型绕流问题的数学模型通常基于流体的连续性方程、动量方程和能量方程。
连续性方程描述了流体的质量守恒,动量方程描述了流体的运动行为,能量方程描述了流体的能量守恒。
通过对这些方程的求解,可以得到绕流问题的解析解或数值解。
数值模拟方法由于绕流问题通常具有复杂的几何形状和边界条件,很难得到解析解。
因此,数值模拟方法成为研究绕流问题的重要手段。
常用的数值模拟方法包括有限差分法、有限元法、边界元法等。
这些方法基于数值离散化和数值逼近的原理,将流动问题转化为求解离散方程组的问题。
应用领域绕流问题的研究在工程领域具有广泛的应用价值。
在空气动力学中,绕流问题可以帮助设计和优化飞行器的外形,提高飞行器的气动性能。
在水力学中,绕流问题可以应用于水电站的设计和水域环境保护。
在海洋工程中,绕流问题可以用于海洋平台的设计和海上风电场的布局。
结论绕流问题是流体力学中的一个重要研究方向,涉及液体或气体在物体周围流动时的复杂流动模式和力学特性。
通过数值模拟方法,可以研究和优化绕流问题,在工程领域具有广泛的应用价值。
希望本文的介绍能够对流体力学中的绕流问题有初步的了解,并为相关领域的研究和应用提供一定的参考。
参考文献1.Anderson, J. D. (2010). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill Education.2.Ferziger, J. H., & Perić, M. (2002). Computational Methods for Fluid Dynamics. Springer Science & Business Media.3.Versteeg, H. K., & Malalasekera, W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method. Pearson Education Limited.。
