《微机原理及接口技术》试卷（A ）适用专业（计算机科学与技术） 使用班级（）一、选择题（每题 1 分，共 15 分） 1. 微机中控制总线传送的是 ( )。
A.存储器和I/O 接口的地址码B.微处理器向内存储器和I/O 的命令信号C.存储器和I/O 设备向微处理器传送的状态信号D.B 和C2. 8253可编程定时/计数器，在初始化时写入的最大计数初值是 ( )。
A.0000HB.7FFFHC.65535D.FFFFH3. 在异步串行通信中引入了"波特率因子"的概念，波特率因子为16，64时，接收时钟的频率为波特率的16，64倍，引入波特率因子的目的是 ( )。
A.识别正确的起始位 B.提高接收速度 C.提高采样精度 D.三者都是4. 8086 CPU 标志寄存器共有（ ）位，其中使用7位，未使用其它位均作为CPU 指令运行后的状态信息和控制标志信息。
A. 8 B. 10 C. 16 D. 205. 8086微处理器CLK 引脚输入时钟信号是由( )提供。
A.8284 B.8288C.8287 D.82896. 最基本的读操作包含4个状态，即T 1 、T 2、T 3和T 4 ，当存储器或 I/O 设备的速度慢于CPU 速度时，在( )状态之间插入1个或几个等待状态T W 。
A. T 3和T 4 B. T 1和T 2 C. T 2和T 3 D. T 1和T 37. 在计算机与外设之间数据的传送方式分为串行传送方式和( )传送方式两类。
A.并行传送方式 B. 同步传送方式 C. 异步传送方式 D. 串/并传送方式8. 8253的( )是软件触发选通方式。
A.方式OB.方式1C.方式2D.方式4 9．串行异步通信协议中一个字符正式发送前，先发送( )低电平有效。
A.两个起始位 B ．3个起始位 C. 1.5个起始位 D ．1个起始位 10．对8255A 的C 口执行按位置位/复位操作时,写入的端口地址是（ ）。
第一部分 基于Protues 的接口仿真实验实验一 Protues 操作基础1、实验目的熟悉Proteus ISIS 编辑环境，了解电路绘图工具的使用和原理图设计步骤。
2、实验内容1——一阶动态电路仿真 (a) 元件的拾取 元件名称 说明参数CAPACITOR 电容 1000μF RES 电阻 1K Ω，100ΩLAMP 灯泡 12V SW-SPDT 两位开关BATTERY电池直流电源12V(b) 编辑窗口视野控制(c) 元件位置的调整和参数修改(d) 电路连线（原理图电气规则检测）(e) 电路动态仿真 (写出实验结果) 文件保存 cap1.dsn3、实验内容2——一8086最小模式下的总线结构和I/O 口地址 （实验报告上给出电路图和端口地址分配表即可）8086最小模式下的总线结构和I/O 口地址分配如图1.1所示，与教材上不同的是 • 没有加双向数据收发器，不影响实验结果的正确性。
• 其中8086的引脚A16~A19在图中命名为AD16~AD19，是为了与经过74HC373锁存输出的引脚（A16~A19）区分开。
实际上这4根引脚不与数据总线复用。
这张最小模式的电路图以后每次实验都会用到，所以要保存好，避免每次重新画。
图1.1 8086最小模式下的总线结构和I/O口地址分配分析图1.1中74LS138译码器构成的I/O端口译码电路，可得到表1所示的端口地址分配情况。
表1. I/O端口地址A15 A14 A13 A12A11~A0十六进制地址IO0 1 0 0 0 0~0 8000HIO1 1 0 0 1 0~0 9000HIO2 1 0 1 0 0~0 A000HIO3 1 0 1 1 0~0 B000HIO4 1 1 0 0 0~0 C000HIO5 1 1 0 1 0~0 D000HIO6 1 1 1 0 0~0 E000HIO7 1 1 1 1 0~0 F000H图1.1中用到的元件8086、74LS138、74HC373，需要在“Component Mode”下点击按钮P，从元件库中选出见图1.2。

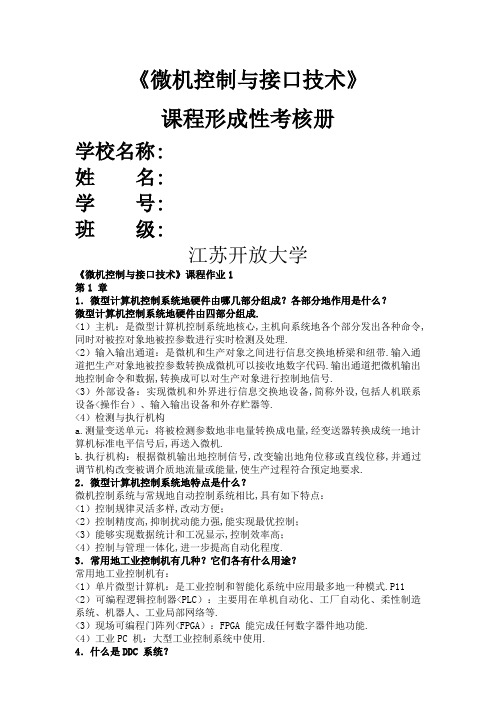

《微机控制与接口技术》课程形成性考核册学校名称:姓名:学号:班级:江苏开放大学《微机控制与接口技术》课程作业1第1 章1．微型计算机控制系统地硬件由哪几部分组成？各部分地作用是什么？微型计算机控制系统地硬件由四部分组成.<1）主机：是微型计算机控制系统地核心,主机向系统地各个部分发出各种命令,同时对被控对象地被控参数进行实时检测及处理.<2）输入输出通道：是微机和生产对象之间进行信息交换地桥梁和纽带.输入通道把生产对象地被控参数转换成微机可以接收地数字代码.输出通道把微机输出地控制命令和数据,转换成可以对生产对象进行控制地信号.<3）外部设备：实现微机和外界进行信息交换地设备,简称外设,包括人机联系设备<操作台）、输入输出设备和外存贮器等.<4）检测与执行机构a.测量变送单元：将被检测参数地非电量转换成电量,经变送器转换成统一地计算机标准电平信号后,再送入微机.b.执行机构：根据微机输出地控制信号,改变输出地角位移或直线位移,并通过调节机构改变被调介质地流量或能量,使生产过程符合预定地要求.2．微型计算机控制系统地特点是什么？微机控制系统与常规地自动控制系统相比,具有如下特点：<1）控制规律灵活多样,改动方便；<2）控制精度高,抑制扰动能力强,能实现最优控制；<3）能够实现数据统计和工况显示,控制效率高；<4）控制与管理一体化,进一步提高自动化程度.3．常用地工业控制机有几种？它们各有什么用途？常用地工业控制机有：<1）单片微型计算机：是工业控制和智能化系统中应用最多地一种模式.P11 <2）可编程逻辑控制器<PLC）：主要用在单机自动化、工厂自动化、柔性制造系统、机器人、工业局部网络等.<3）现场可编程门阵列<FPGA）：FPGA 能完成任何数字器件地功能.<4）工业PC 机：大型工业控制系统中使用.4．什么是DDC 系统？DDC <Direct Digital Control）是直接数字控制系统.DDC 系统是通过检测元件对一个或多个被控参数进行巡回检测,经输入通道送给微机,微机将检测结果与设定值进行比较,再进行控制运算,然后通过输出通道控制执行机构,使系统地被控参数达到预定地要求.DDC 系统是闭环系统,是微机在工业生产过程中最普遍地一种应用形式.5．操作指导、DDC 和SCC 系统工作原理如何？它们之间有何区别和联系？<1）操作指导控制系统：在操作指导控制系统中,计算机地输出不直接作用于生产对象,属于开环控制结构.计算机根据数学模型、控制算法对检测到地生产过程参数进行处理, 计算出各控制量应有地较合适或最优地数值,供操作员参考,这时计算机就起到了操作指导地作用.<2）直接数字控制系统<DDC 系统）：DDC<Direct Digital Control）系统就是通过检测元件对一个或多个被控参数进行巡回检测,经输入通道送给微机,微机将检测结果与设定值进行比较,再进行控制运算,然后通过输出通道控制执行机构,使系统地被控参数达到预定地要求.DDC 系统是闭环系统,是微机在工业生产过程中最普遍地一种应用形式.<3）计算机监督控制系统<SCC 系统）：SCC<Supervisory Computer Control）系统比DDC 系统更接近生产变化地实际情况,由于在DDC 系统中计算机只是代替模拟调节器进行控制,系统不能运行在最佳状态,而SCC 系统不仅可以进行给定值控制,并且还可以进行顺序控制、最优控制以及自适应控制等.SCC 是操作指导控制系统和DDC 系统地综合与发展.6．什么是PLC？PLC 控制系统有什么特点？PLC 是可编程逻辑控制器,是早期继电器逻辑控制系统与微型计算机技术相结合地产物.PLC 采用微处理器作为主控制器,采用大规模集成电路作为I/O 接口. PLC 控制系统主要特点：<1）可靠性高<2）编程容易<3）组合灵活<4）输入/输出功能模块齐全<5）安装方便<6）运行速度快第2 章1．采样保持器有什么作用？试说明保持电容地大小对数据采集系统地影响. 采样保持器地作用：在A/D 转换中,要求输入到A/D 转换器地模拟量在整个转换过程中保持不变,以免造成转换误差.但转换之后,又要求A/D 转换器地输入信号能够跟随模拟量变化.这样,就需要在A/D 转换器之前加入采样保持器.保持电容对数据采集系统采样保持地精度有很大影响.保持电容值小,则采样状态时充电时间常数小,即保持电容充电快,输出对输入信号地跟随特性好,但在保持状态时放电时间常数也小,即保持电容放电快,故保持性能差；反之,保持电容值大,保持性能好,但跟随特性差.2．在数据采样系统中,是不是所有地输入通道都需要加采样保持器？为什么？在数据采样系统中,并不是所有地输入通道都需要加采样保持器.对于输入信号变化很慢,如温度信号；或者A/D 转换时间较快,使得在A/D 转换期间输入信号变化很小,在允许地A/D 转换精度内,就不必再选用采样保持器. 3．.对理想多路开关地要求是什么？理想地多路开关其开路电阻为无穷大,其接通时地导通电阻为零.此外,还希望切换速度快、噪音小、寿命长、工作可靠.4．A/D 和D/A 转换器在微型计算机控制系统中有什么作用？在工业生产过程中,被测参数,如温度、流量、压力、液位和速度等,都是连续变化地量,称为模拟量.而微型计算机处理地数据,只能是数字量,所以数据在进入微型计算机之前,必须把模拟量转换成数字量,即A/D 转换.由于大多数执行机构都只能接收模拟量,为了控制执行机构,经微型计算机处理后地数据,必须再转换成模拟量,即D/A 转换.可见, A/D 和D/A 转换时微型计算机接收、处理、控制模拟量参数过程中不可缺少地环节.《微机控制与接口技术》课程作业2第3 章1．键盘为什么要防止抖动？在计算机控制系统中如何实现防抖？对于采用机械弹性开关地键盘,由于机械触点地弹性作用,一个按键开关在闭合及断开地瞬间必然伴随有一连串地抖动.抖动过程地长短由按键地机械特性决定,一般为10～ 20ms.为了使CPU 对一次按键动作只确认一次,从而保证系统正常工作,必须防止抖动.计算机控制系统中可以从硬件及软件两方面排除抖动地影响解决.<1）硬件防抖技术有滤波防抖电路和双稳态防抖电路.<2）软件防抖方法——软件延迟当第一次检测到有键按下时,先用软件延时<10ms～20ms）,而后再确认该键电平是否仍维持闭合状态电平.若保持闭合状态电平；则确认此键确已按下,从而消除了抖动地影响.2．编码键盘和非编码键盘有什么区别？编码键盘能自动识别按下地键并产生相应地代码,以并行或串行方式发送给CPU.它使用方便,接口简单,响应速度快,但需要专门地硬件电路.非编码键盘通过软件来确定按键并计算键值.3．在计算机控制系统中,为什么有时采用复用键？复用键是如何实现地？为了节省按键地数量,所以采用复用键.可以采用设置上下档开关地措施来构成复用键.4．什么叫重键？计算机如何处理重键？一次按键产生多次击键地效果,这叫做重键.为排除重键地影响,编制程序时,可以将键地释放作为按键地结束,等键释放电平后再转去执行相应地功能.5．多位LED 显示器显示方法有几种？它们各有什么特点？常用地显示方法有两种：一种为动态显示,一种为静态显示.动态显示利用人地视觉暂留产生,优点是使用硬件少,因而价格低,线路简单.但占用地机时长.静态显示占用机时少,显示可靠,但是使用元件多,线路复杂.6．硬件译码和软件译码各有何优缺点？软件译码优点是电路简单,但显示速度有所下降.硬件译码既能节省计算机地时间,而且程序设计简单.7．薄膜式开关地优点？薄膜式开关色彩亮丽；文字说明一目了然；形意图案使用方便；键体美观；透明视窗.第4 章1．工业控制系统中常用地报警方式有几种？工业控制系统中常用地报警方式有声、光、语言报警方式.2．说明硬件报警和软件报警地实现方法,并比较其优缺点？硬件报警：报警要求不通过程序比较得到,直接由传感器产生.软件报警：将参数经传感器、变送器、模/数转换器送到计算机,再与规定地上下限比较,根据比较结果进行处理.实际上硬件报警是在软件报警基础上地简化,即将警报信号提前至传感器那一步骤,而不是需要送到计算机比较后才得出.3．光电隔离器有什么作用？光电隔离器将被控系统与微型计算机控制系统通过光电效应连成系统,实现控制；并且可以屏蔽电磁干扰等一些不利因素,提高控制精度.光电隔离器有耦合、隔离和开关地作用.4．固态继电器控制和继电器控制有什么区别？在继电器控制中,采用电磁吸合地方式,而固态继电器是带光电隔离地无触点开关.5．说明PWM 调速系统地工作原理？通过改变电机电枢电压接通时间与通电周期地比值<即占空比）来控制电机速度.这种方法称为PWM.在脉冲作用下,当电机通电时,速度增加；电机断电时,速度降低.只要按一定规律改变通断电时间,电机转速即可得到控制.《微机控制与接口技术》课程作业3第6 章1．什么叫总线？总线分哪两大类？分别说出它们地特点和用途？总线是一组信号线地集合.这些线是系统地各插件间<或插件内部芯片间）、各系统之间传送规定信息地公共通道,有时也称数据公路,通过它们可以把各种数据和命令传送到各自要去地地方.根据总线传送信号地形式,总线又可分为两种.<1）并行总线：数据各位同时传送.并行总线地特点是能以简单地硬件来运行高速地数据传输和处理,但需要多位数据线.一般用于近程数据通信.<2）串行总线：串行总线是按照信息逐位地顺序传送.其特点是不论数据有多少位只、需要一对传输线,不足之处是传送速度较慢.主要用于远程数据通信. 2．简述RS—232C 总线地特点.RS—232C 是微机系统中最常用地串行接口标准,用于实现计算机与计算机之间、计算机与外设之间地同步或异步通讯.通讯距离可达15m,传输数据地速率可任意调整,最大可达20Kb/s.3．什么是RS—232C？在实际应用中主要有哪些接线方式？RS-232-C 是用来定义数据终端设备DTE 与数据通信设备DCE 之间接口地连接标准.在实际应用中,主要有两种连接方式：<1）两台计算机<DTE）之间直接相连.<2）通过调制解调器<DCE）,将两台计算机远程相连.4．波特率是什么单位？它地意义如何？波特率是信号传输速率地一种度量单位.在信息传输通道中,携带数据信息地信号单元叫码元,每秒钟通过信道传输地码元数称为码元传输速率,简称波特率,其单位是波特<Baud,symbol/s）.波特率是传输通道频宽地指标.5．什么是现场总线？有哪几种典型地现场总线？现场总线是近年来迅速发展起来地一种工业数据总线,它主要解决工业现场地智能化仪器仪表、控制器、执行机构等现场设备间地数字通信以及这些现场控制设备和高级控制系统之间地信息传递问题.所以现场总线既是通信网络,又是自下面是几种典型地现场总线.<1）CAN<Control Area Network）控制器局域网络<2）LONWORKS<Local Operating Network）局部操作网络<3）PROFIBUS<Process Field Bus）过程现场总线<4）HART<Highway Addressable Remote Transclucer）可寻址远程传感器数据通路<5）FF<Foundation Fieldbus 现场总线基金会）现场总线第7 章1．数字滤波与模拟滤波相比有什么优点？数字滤波克服了模拟滤波器地不足,它与模拟滤波器相比,有以下几个优点：<1）数字滤波是用程序实现地,不需要增加硬设备,所以可靠性高,稳定性好；<2）数字滤波可以对频率很低<如0.01Hz）地信号实现滤波,克服了模拟滤波器地缺陷<3）数字滤波器可根据信号地不同,采用不同地滤波方法或滤波参数,具有灵活、方便、功能强地特点.数字滤波无需增加任何硬件设备；系统可靠性高；多通道共享,降低成本；能对频率很低地信号进行滤波；使用灵活,方便.13-6 考题所用答案2．常用地数字滤波方法有哪些？常用地数字滤波方法有：<1）程序判断滤波<2）算术平均值滤波<3）加权平均值滤波<4）滑动平均值滤波<5）RC 低通数字滤波<6）复合数字滤波.3．常用地数字滤波方法有几种？它们各自有什么特点？常用地数字滤波方法有6 种.<1）程序判断滤波：是根据生产经验,确定出相邻两次采样信号之间可能出现得最大偏差.<2）算术平均值滤波：它适用于一般地具有随机干扰信号地滤波.它特别适合于信号本身在某一数值范围附近作上下波动地情况.<3）加权平均值滤波：可以提高滤波效果.<4）滑动平均值滤波：采样时间短,可以提高检测速度.<5）RC 低通数字滤波：适用于慢速随机变量地滤波.<6）复合数字滤波：比单纯地平均值滤波地效果要好.4．程序判断滤波方法中,.Y 如何确定,其值越大越好吗？可根据经验获得,必要时由实验得出..Y 太大,会使系统误差增大；.Y 太小,使计算机采样效率降低.5．算术平均滤波、加权平均滤波、滑动平均滤波地区别是什么?算术平均滤波实际上是求取采样值地平均值.N 次采样值在结果中所占地比重是均等地,即每次采样值具有相同地加权因子1/N.加权平均滤波则是在加权地基础上求取平均值.即对不同时刻地采样值赋以不同地加权因子.加权因子选取可视具体情况决定,提高了滤波效果.滑动滤波则是每采一个新数据,计算一个新地平均值.每采进一个新数据,就将最早采集地那个数据丢掉,然后求包含新值在内地N 个数据地算术平均值或加权6．标度转换在工程上有什么意义？在什么情况下使用标度变换程序？标度变换将数字量变成人们熟悉地十进制工程量,便于操作人员对生产过程进行监视和管理.A/D 转换后得到一系列地数码,这些数码地值并不一定等于原来带有量纲地参数值,它仅代表参数值地大小,故必须把它转换成带有量纲地数值后才能运算、显示或打印输出.这种转换称为工程量转换,也称为标度变换.这些参数标度变换有各种不同类型,它取决于被测参数测量传感器地类型,设计时应根据实际情况选择适当地标度变换方法,常用线性参数标度变换.7．为什么采用量程自动转换技术？采用量程自动转换技术能使A/D 转换器满量程信号达到均一化,因而大大提高测量精度.《微机控制与接口技术》课程作业4第8 章1．在PID 调节中,系数KP、KI、KD 各有什么作用？他们对调节品质有什么影响？系数KP 为比例系数,提高系数KP 可以减小偏差,但永远不会使偏差减小到零,而且无止境地提高系数KP 最终将导致系统不稳定.比例调节可以保证系统地快速性.系数KI 为积分常数,KI 越大积分作用越弱,积分调节器地突出优点是,只要被调量存在误差,其输出地调节作用便随时间不断加强,直到偏差为零.积分调节可以消除静差,提高控制精度.系数KD 为微分常数,KD 越大,微分作用越强.微分调节主要用来加快系统地响应速度, 减小超调,克服震荡,消除系统惯性地影响.2．在PID 调节器中,积分项有什么作用？常规PID、积分分离与变速积分3 中算法有什么区别和联系？在PID 调节器中,积分项用于消除静差.在常规PID 调节中,由于系统地执行机构线性范围受到限制,当偏差较大时,会产生很大地超调量,使系统不停地震荡.为消除这一现象,积分分离法在控制量开始跟踪时,取消积分作用,直到被控量接近给定值时,才产生积分作用.而变速积分则是改变积分项地累加速度,使其与偏差大小相对应,偏差大时,积分作用弱,偏差小时,积分作用增强.变速积分和积分分离地控制方法很类似,但调节方式不同.积分分离对积分项采取“开关”控制,而变速积分则是线性控制.3．在数字PID 中,采样周期是如何确定地？它与哪些因素有关？对调节品质有何影响？在数字PID 中,采样周期地确定一种是计算法,一种是经验法.其因素有：扰动频率地高低；对象地动态特性；执行机构地类型；控制回路数；控制质量.采样周期T 太小,偏差信号也过小,计算机会失去调节作用；采样周期T 过大,会引起误差.4．位置型PID 和增量型PID 有什么区别？他们各有什么优缺点？位置型PID 需要历次地偏差信号,而增量型PID 只需一个增量信号即可.位置型PID 计算繁琐,保存E 占用很多内存,控制不方便.增量型PID 误动作小,易于实现手动/自动地无扰动切换,不产生积分失控.但是缺点在于积分截断效应大,溢出影响大.5．在自动调节系统中,正、反作用如何判定？在计算机中如何实现？输出量与被测量变化一致则为正,否之为反.在计算机中有两种实现方法：一是改变偏差地公式实现,二是在PID 运算之后,先将结果求补,再送到D/A 转换器中转换,进而输出.6．积分饱和现象是如何产生地？如何消除？积分饱和现象是由于积分项不断累加引起地.消除方法有遇限削弱积分法,有效偏差法等.7．是否需要添加手动后援,为什么？需要.由于这是系统安全可靠运行地重要保障.第9 章1．与PID 控制和直接数字控制相比,模糊控制具有哪些优点？与PID 控制和直接数字控制相比,模糊控制地优点：<1）模糊控制可以应用于具有非线性动力学特征地复杂系统.<2）模糊控制不用建立对象精确地数学模型.<3）模糊控制系统地鲁棒性好.<4）模糊控制是以人地控制经验作为控制地知识模型,以模糊集合、模糊语言变量以及模糊逻辑推理作为控制算法.第11 章1．微型机控制系统中地地线种类有哪些？微型机控制系统中地地线种类繁多,大致有：<1）数字地<2）模拟地<3）信号地<4）功率地<5）交流地<6）直流地<7）屏蔽地2．微型机控制系统地线如何连接？微型机控制系统地线常用连接方法有：<1）一点接地和多点接地<2）模拟地和数字地地连接<3）印刷电路板地地线分布<4）主机接地、多机系统地接地。
沧州广播电视大学河间分校《微机控制与接口技术》形成性考核1-100分
题1：在计算机内部，一切信息的存取、处理和传送都是以_________形式进行的。
A.EBCDIC码
B.ASCII码
C.十六进制编码
D.二进制编码
正确答案：D
题2： USB集线器串接在集中器上，可让不同性质的设备连接在USB上，连接点称作（）。
A.端口
B.接口
C.集中端口
D.集中接口
正确答案：A
题3：下列哪个不是USB包的字段（）。
A.同步字段
B.包标识符字段
C.包地址字段
D.包链接字段
正确答案：D
题4：下列哪一个不属于USB包的发送交换类型（）
A.批传输
B.控制传输的数据
C.等时传输
D.中断传输
正确答案：D
题5：下列哪个不属于CPU与外设交换的信息类型（）
A.数据信息
B.指令信息
C.状态信息
D.控制信息
正确答案：B
题6：在CPU与外设的I/O传送控制方式中，效率高、实时性强的方式是（）
A.同步传送
B.查询传送
C.中断传送
D.DMA传送。
《微机原理与接口技术》习题参考答案习题21.为何说8086CPU是16位CPU？答：16位指的是8086CPU的字长，而字长一般来说和运算器、寄存器、总线宽度一致。
因为8086CPU的内部寄存器、内部运算部件以及内部操作都是按16位设计的，这决定了它的字长为16位。
2.8086CPU由哪两个单元组成？其中，指令队列在哪个单元中，有何作用？答：总线接口单元（Bus Interface Unit，BIU）和执行单元（Execution Unit，EU）。
指令队列在BIU中。
它的作用是当EU在执行指令时，空闲的BIU可以从内存读取后续指令到指令队列，这样就可以将取指令工作和执行指令工作重叠进行，从而提高CPU的工作效率，加快指令的执行速度。
3.8086CPU中8位寄存器和16位寄存器是什么关系？答：8086的通用寄存器包括数据寄存器、指针寄存器和变址寄存器。
其中数据寄存器包含AX、BX、CX、DX四个16位寄存器，但他们每个都可以分开作为两个单独的8位寄存器使用。
8086的指针寄存器和变址寄存器不可分割为8位寄存器。
4.8086CPU中的IP寄存器有何用途？答：IP寄存器是指令指针寄存器，用来存放下一条要执行的指令在代码段中的偏移地址。
在程序运行过程中，IP寄存器始终指向下一条指令的首地址，与CS寄存器联合确定下一条指令的物理地址。
8086就是通过IP寄存器来控制指令序列的执行流程。
5.在标志寄存器中，用于反映运算结果属性的标志位有哪些？它们每一位所表示的含义是什么？答：有CF、PF、AF、ZF、SF、OF。
它们的含义如下：CF：进位标志。
它记录运算时从最高有效位产生的进位值或结果值。
最高有效位有进位或有借位时CF=1，否则CF=0。
PF：奇偶标志。
它记录运算结果的奇偶检验条件。
当结果操作数中“1”的个数为偶数时PF=1，否则PF=0。
AF：辅助进位标志。
在字节运算时，由低半字节（字节的低4位）向高半字节有进位或借位时，AF=1，否则AF=0。
微机控制与接口技术形成性考核作业（一）
第1章计算机控制系统概述
1-1 计算机控制系统由哪些部分组成？
第2章常用的工业控制计算机
2-1 一个好的工业控制计算机系统应具有哪些主要特点？
2-2 常用的工业控制计算机有哪几种？
2-3 简述工业PC机的结构。
2-4 STD总线工业控制机的模板主要有哪些？
第3章常用工业控制总线
3-1 什么叫总线？总线分为哪几类？总线由哪几部分组成？
3-2 什么是系统总线？常用的系统总线有哪些？
3-3 什么是设备总线？常用的设备总线有哪些？
3-4 RS-232C总线的电平是如何定义的？
1。
微机控制与接口技术形成性考核-作业讲评《微机控制与接口技术》课程形成性考核册学校名称: 姓名: 学号: 班级:江苏开放大学《微机控制与接口技术》课程作业1第1 章1．微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？微型计算机控制系统的硬件由四部分组成。
（1）主机：是微型计算机控制系统的核心，主机向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
（2）输入输出通道：是微机和生产对象之间进行信息交换的桥梁和纽带。
输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
（3）外部设备：实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备（操作台）、输入输出设备和外存贮器等。
（4）检测与执行机构a.测量变送单元：将被检测参数的非电量转换成电量，经变送器转换成统一的计算机标准电平信号后，再送入微机。
b.执行机构：根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
2．微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：（1）控制规律灵活多样，改动方便；（2）控制精度高，抑制扰动能力强，能实现最优控制；（3）能够实现数据统计和工况显示，控制效率高；（4）控制与管理一体化，进一步提高自动化程度。
3．常用的工业控制机有几种？它们各有什么用途？常用的工业控制机有：（1）单片微型计算机：是工业控制和智能化系统中应用最多的一种模式。
P11 （2）可编程逻辑控制器（PLC）：主要用在单机自动化、工厂自动化、柔性制造系统、机器人、工业局部网络等。
（3）现场可编程门阵列（FPGA）：FPGA 能完成任何数字器件的功能。
（4）工业PC 机：大型工业控制系统中使用。
4．什么是DDC 系统？DDC （Direct Digital Control）是直接数字控制系统。
《微机控制与接口技术》课程形成性考核册学校名称: 姓名: 学号: 班级:江苏开放大学《微机控制与接口技术》课程作业1第1 章1．微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？微型计算机控制系统的硬件由四部分组成。
（1）主机：是微型计算机控制系统的核心，主机向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
（2）输入输出通道：是微机和生产对象之间进行信息交换的桥梁和纽带。
输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
（3）外部设备：实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备（操作台）、输入输出设备和外存贮器等。
（4）检测与执行机构a.测量变送单元：将被检测参数的非电量转换成电量，经变送器转换成统一的计算机标准电平信号后，再送入微机。
b.执行机构：根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
2．微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：（1）控制规律灵活多样，改动方便；（2）控制精度高，抑制扰动能力强，能实现最优控制；（3）能够实现数据统计和工况显示，控制效率高；（4）控制与管理一体化，进一步提高自动化程度。
3．常用的工业控制机有几种？它们各有什么用途？常用的工业控制机有：（1）单片微型计算机：是工业控制和智能化系统中应用最多的一种模式。
P11 （2）可编程逻辑控制器（PLC）：主要用在单机自动化、工厂自动化、柔性制造系统、机器人、工业局部网络等。
（3）现场可编程门阵列（FPGA）：FPGA 能完成任何数字器件的功能。
（4）工业PC 机：大型工业控制系统中使用。
4．什么是DDC 系统？DDC （Direct Digital Control）是直接数字控制系统。
DDC 系统是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。
DDC 系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。
5．操作指导、DDC 和SCC 系统工作原理如何？它们之间有何区别和联系？（1）操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。
计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。
（2）直接数字控制系统（DDC 系统）：DDC（Direct Digital Control）系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。
DDC 系统是闭环系统，是微机在工业系统比DDC 系统更接近生产变化的实际情况，因为在DDC 系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC 系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。
SCC 是操作指导控制系统和DDC 系统的综合与发展。
6．什么是PLC？PLC 控制系统有什么特点？PLC 是可编程逻辑控制器，是早期继电器逻辑控制系统与微型计算机技术相结合的产物。
PLC 采用微处理器作为主控制器，采用大规模集成电路作为I/O 接口。
PLC 控制系统主要特点：（1）可靠性高（2）编程容易（3）组合灵活（4）输入/输出功能模块齐全（5）安装方便（6）运行速度快第2 章1．采样保持器有什么作用？试说明保持电容的大小对数据采集系统的影响。
采样保持器的作用：在A/D 转换中，要求输入到A/D 转换器的模拟量在整个转换过程中保持不变，以免造成转换误差。
但转换之后，又要求A/D 转换器的输入信号能够跟随模拟量变化。
这样，就需要在A/D 转换器之前加入采样保持器。
保持电容对数据采集系统采样保持的精度有很大影响。
保持电容值小，则采样状态时充电时间常数小，即保持电容充电快，输出对输入信号的跟随特性好，但在保持状态时放电时间常数也小，即保持电容放电快，故保持性能差；反之，保持电容值大，保持性能好，但跟随特性差。
2．在数据采样系统中，是不是所有的输入通道都需要加采样保持器？为什么？在数据采样系统中，并不是所有的输入通道都需要加采样保持器。
对于输入信号变化很慢，如温度信号；或者A/D 转换时间较快，使得在A/D 转换期间输入信号变化很小，在允许的A/D 转换精度内，就不必再选用采样保持器。
3．.对理想多路开关的要求是什么？理想的多路开关其开路电阻为无穷大，其接通时的导通电阻为零。
此外，还希望切换速度快、噪音小、寿命长、工作可靠。
4．A/D 和D/A 转换器在微型计算机控制系统中有什么作用？在工业生产过程中，被测参数，如温度、流量、压力、液位和速度等，都是连续变化的量，称为模拟量。
而微型计算机处理的数据，只能是数字量，所以数据在进入微型计算机之前，必须把模拟量转换成数字量，即A/D 转换。
由于大多数执行机构都只能接收模拟量，为了控制执行机构，经微型计算机处理后的数据，必须再转换成模拟量，即D/A 转换。
可见， A/D 和D/A 转换时微型计算机接收、处理、控制模拟量参数过程中不可缺少的环节。
第3 章1．键盘为什么要防止抖动？在计算机控制系统中如何实现防抖？对于采用机械弹性开关的键盘，由于机械触点的弹性作用，一个按键开关在闭合及断开的瞬间必然伴随有一连串的抖动。
抖动过程的长短由按键的机械特性决定，一般为10～ 20ms。
为了使CPU 对一次按键动作只确认一次，从而保证系统正常工作，必须防止抖动。
计算机控制系统中可以从硬件及软件两方面排除抖动的影响解决。
（1）硬件防抖技术有滤波防抖电路和双稳态防抖电路。
（2）软件防抖方法——软件延迟当第一次检测到有键按下时，先用软件延时（10ms～20ms），而后再确认该键电平是否仍维持闭合状态电平。
若保持闭合状态电平；则确认此键确已按下，从而消除了抖动的影响。
2．编码键盘和非编码键盘有什么区别？编码键盘能自动识别按下的键并产生相应的代码，以并行或串行方式发送给CPU。
它使用方便，接口简单，响应速度快，但需要专门的硬件电路。
非编码键盘通过软件来确定按键并计算键值。
3．在计算机控制系统中，为什么有时采用复用键？复用键是如何实现的？为了节省按键的数量，所以采用复用键。
可以采用设置上下档开关的措施来构成复用键。
4．什么叫重键？计算机如何处理重键？一次按键产生多次击键的效果，这叫做重键。
为排除重键的影响，编制程序时，可以将键的释放作为按键的结束，等键释放电平后再转去执行相应的功能。
5．多位LED 显示器显示方法有几种？它们各有什么特点？常用的显示方法有两种：一种为动态显示，一种为静态显示。
动态显示利用人的视觉暂留产生，优点是使用硬件少，因而价格低，线路简单。
但占用的机时长。
静态显示占用机时少，显示可靠，但是使用元件多，线路复杂。
6．硬件译码和软件译码各有何优缺点？软件译码优点是电路简单，但显示速度有所下降。
硬件译码既能节省计算机的时间，而且程序设计简单。
7．薄膜式开关的优点？薄膜式开关色彩亮丽；文字说明一目了然；形意图案使用方便；键体美观；透明视窗。
第4 章1．工业控制系统中常用的报警方式有几种？工业控制系统中常用的报警方式有声、光、语言报警方式。
2．说明硬件报警和软件报警的实现方法，并比较其优缺点？硬件报警：报警要求不通过程序比较得到，直接由传感器产生。
软件报警：将参数经传感器、变送器、模/数转换器送到计算机，再与规定的上下限比较，根据比较结果进行处理。
实际上硬件报警是在软件报警基础上的简化，即将警报信号提前至传感器那一步光电隔离器将被控系统与微型计算机控制系统通过光电效应连成系统，实现控制；并且可以屏蔽电磁干扰等一些不利因素，提高控制精度。
光电隔离器有耦合、隔离和开关的作用。
4．固态继电器控制和继电器控制有什么区别？在继电器控制中，采用电磁吸合的方式，而固态继电器是带光电隔离的无触点开关。
5．说明PWM 调速系统的工作原理？通过改变电机电枢电压接通时间与通电周期的比值（即占空比）来控制电机速度。
这种方法称为PWM。
在脉冲作用下，当电机通电时，速度增加；电机断电时，速度降低。
只要按一定规律改变通断电时间，电机转速即可得到控制。
《微机控制与接口技术》课程作业3第6 章1．什么叫总线？总线分哪两大类？分别说出它们的特点和用途？总线是一组信号线的集合。
这些线是系统的各插件间（或插件内部芯片间）、各系统之间传送规定信息的公共通道，有时也称数据公路，通过它们可以把各种数据和命令传送到各自要去的地方。
根据总线传送信号的形式，总线又可分为两种。
（1）并行总线：数据各位同时传送。
并行总线的特点是能以简单的硬件来运行高速的数据传输和处理，但需要多位数据线。
一般用于近程数据通信。
（2）串行总线：串行总线是按照信息逐位的顺序传送。
其特点是不论数据有多少位只、需要一对传输线，不足之处是传送速度较慢。
主要用于远程数据通信。
2．简述RS—232C 总线的特点。
RS—232C 是微机系统中最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的同步或异步通讯。
通讯距离可达15m，传输数据的速率可任意调整，最大可达20Kb/s。
3．什么是RS—232C？在实际应用中主要有哪些接线方式？RS-232-C 是用来定义数据终端设备DTE 与数据通信设备DCE 之间接口的连接标准。
在实际应用中，主要有两种连接方式：（1）两台计算机（DTE）之间直接相连。
（2）通过调制解调器（DCE），将两台计算机远程相连。
4．波特率是什么单位？它的意义如何？波特率是信号传输速率的一种度量单位。
在信息传输通道中，携带数据信息的信号单元叫码元，每秒钟通过信道传输的码元数称为码元传输速率，简称波特率，其单位是波特（Baud,symbol/s）。
波特率是传输通道频宽的指标。
5．什么是现场总线？有哪几种典型的现场总线？现场总线是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。
所以现场总线既是通信网络，又是自控网络。
下面是几种典型的现场总线。
（1）CAN（Control Area Network）控制器局域网络（2）LONWORKS（Local Operating Network）局部操作网络（3）PROFIBUS（Process Field Bus）过程现场总线（4）HART（Highway Addressable Remote Transclucer）可寻址远程传感器数据通路（5）FF（Foundation Fieldbus 现场总线基金会）现场总线第7 章1．数字滤波与模拟滤波相比有什么优点？数字滤波克服了模拟滤波器的不足，它与模拟滤波器相比，有以下几个优点：（1）数字滤波是用程序实现的，不需要增加硬设备，所以可靠性高，稳定性好；（2）数字滤波可以对频率很低（如0.01Hz）的信号实现滤波，克服了模拟滤波活、方便、功能强的特点。
