DSC测定聚合物等温结晶速率

一、热塑性高聚物熔融指数的测定熔融指数 (Melt Index 缩写为MI) 是在规定的温度、压力下，10min 内高聚物熔体通过规定尺寸毛细管的重量值，其单位为g 。

min)10/(600g tW MI ⨯=影响高聚物熔体流动性的因素有内因和外因两个方面。

内因主要指分子链的结构、分子量及其分布等；外因则主要指温度、压力、毛细管的内径与长度为了使MI 值能相对地反映高聚物的分子量及分子结构等物理性质，必须将外界条件相对固定。

在本实验中，按照标准试验条件，对于不同的高聚物须选取不同的测试温度与压力。

因为各种高聚物的粘度对温度与剪切力的依赖关系不同，MI 值只能在同种高聚物间相对比较。

一般说来，熔融指数小，即在12、 34测定取向度的方法有X 射线衍射法、双折射法、二色性法和声速法等。

其中，声速法是通过对声波在纤维中传播速度的测定，来计算纤维的取向度。

其原理是基于在纤维材料中因大分子链的取向而导致声波传播的各向异性。

几个重要公式：①传播速度C=)/(10)(1063s km t T L L ⨯∆-⨯- 单位：C-km/s ；L-m ；T L -?s ；△t-?s ②模量关系式 2C E ρ= ③声速取向因子 221CC f u a -= ④?t(ms)=2t 20－t 40（解释原因）Cu 值（km/s ）：PET= 1.35，PP=1.45，PAN=2.1，CEL=2.0 （可能出选择题）测定纤维的C u 值一般有两种方法：一种是将聚合物制成基本无取向的薄膜，然后测定其声速值；另一种是反推法，即先通过拉伸试验，绘出某种纤维在不同拉伸倍率下的声速曲线，然后将曲线反推到拉伸倍率为零处，该点的声速值即可看做该纤维的无规取向声速值C u (见图1)。

思考题：1、影响实验数据精确性的关键问题是什么？答：对纤维的拉伸会改变纤维的取向。

所以为保证测试的精确性，每种纤维试样至少取3根以上迸行测定。

2、比较声速法与双折射法，两者各有什么特点？三、光学解偏振法测聚合物的结晶速度（无计算题，最好知道公式。

聚合物的热谱分析—示差扫描量热法（DSC）1. 实验目的（1）了解示差扫描量热法（DSC）的工作原理及其在聚合物研究中的应用。

（2）初步学会使用DSC仪器测定高聚物的操作技术。

（3）用DSC测定环氧树脂的玻璃化转变温度。

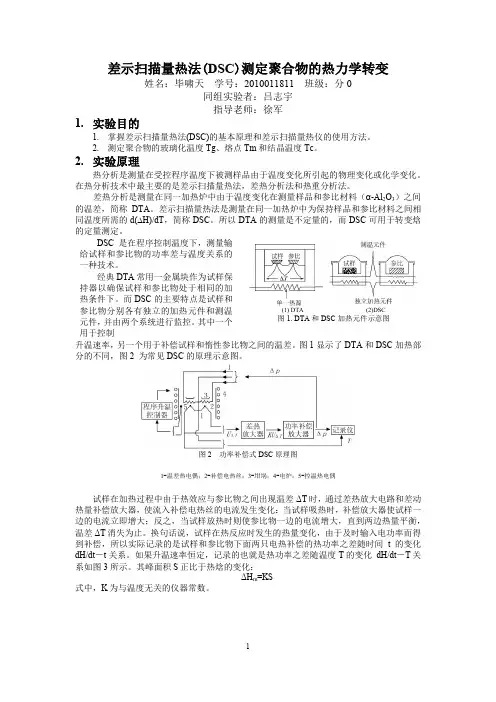

2. 实验原理示差扫描量热法（DSC，Differential Scanning Calorimentry）是在程序温度控制下，测量试样与参比物之间单位时间内能量差（或功率差）随温度变化的一种技术。

它是在差热分析（DTA，Differential Thermal Analysis）的基础上发展而来的一种热分析技术，DSC在定量分析方面比DTA要好，能直接从DSC 曲线上峰形面积得到试样的放热量或吸热量。

DSC仪主要有功率补偿型和热流型两种类型。

NETZSCH公司生产的系列示差扫描量热仪即为功率补偿型。

仪器有两只相对独立的测量池，其加热炉中分别装有测试样品和参比物。

这两个加热炉具有相同的热容及导热参数，并按相同的温度程序扫描。

参比物在所选定的扫描温度范围内不具有任何热效应。

因此，在测试的过程中记录下的热效应就是由样品的变化引起的。

当样品发生放热或吸热变化时，系统将自动调整两个加热炉的加热功率，以补偿样品所发生的热量改变，使样品和参比物的温度始终保持相同，使系统始终处于“热零位”状态。

这就是功率补偿DSC仪的工作原理，即“热零位平衡”原理。

假设试样放热速率为ΔP（功率），试样底下热电偶的温度将高于参比物底下热电偶的温度，产生温差电势VΔT（图中上负下正的温差电势），经差热放大器放大后送到功率补偿放大器，输出功率ΔPc使试样下的补偿加热丝电流Is减小，参比物下的补偿加热丝电流Ir增大，使参比物热电偶温度高于试样热电偶的温度，产生一个上正下负的温差电势，抵消了因试样放热时产生的VΔT，使VΔT→0，即使试样与参比物之间的温差ΔT→0。

功率补偿型DSC曲线与基线之间所围的面积代表试样放热量或吸热量。

聚合物的结构（计算题：均方末端距与结晶度）1.简述聚合物的层次结构。

答：聚合物的结构包括高分子的链结构和聚合物的凝聚态结构，高分子的链结构包括近程结构（一级结构）和远程结构（二级结构）。

一级结构包括化学组成、结构单元链接方式、构型、支化与交联。

二级结构包括高分子链大小（相对分子质量、均方末端距、均方半径）和分子链形态（构象、柔顺性）。

三级结构属于凝聚态结构，包括晶态结构、非晶态结构、取向态结构、液晶态结构和织态结构。

构型：是指分子中由化学键所固定的原子在空间的几何排列。

（要改变构型，必须经过化学键的断裂和重组。

）高分子链的构型有旋光异构和几何异构两种类型。

旋光异构是由于主链中的不对称碳原子形成的，有全同、间同和无规三种不同的异构体（其中，高聚物中全同立构和间同立构的总的百分数称为等规度。

）。

全同（或等规）立构：取代基全部处于主链平面的一侧或者说高分子全部由一种旋光异构单元键接而成间同立构：取代基相间地分布于主链平面的两侧或者说两种旋光异构单元交替键接无规立构：取代基在平面两侧作不规则分布或者说两种旋光异构单元完全无规键接几何异构是由于主链中存在双键而形成的，有顺式和反式两种异构体。

构象：原子或原子基团围绕单键内旋转而产生的空间分布。

链段：把若干个键组成的一段链作为一个独立运动的单元链节（又称为重复单元）：聚合物中组成和结构相同的最小单位高分子可以分为线性、支化和交联三种类型。

其中支化高分子的性质与线性高分子相似，可以溶解，加热可以熔化。

但由于支化破坏了高分子链的规整性，其结晶能力大大降低，因此支化高分子的结晶度、密度、熔点、硬度和拉伸强度等，都较相应的线性高分子的低。

交联高分子是指高分子链之间通过化学键形成的三维空间网络结构，交联高分子不能溶解，只能溶胀，加热也不能熔融。

高分子链的构象就是由单键内旋转而形成的分子在空间的不同形态。

单键的内旋转是导致高分子链呈卷曲构象的根本原因，内旋转越自由，卷曲的趋势就越大。

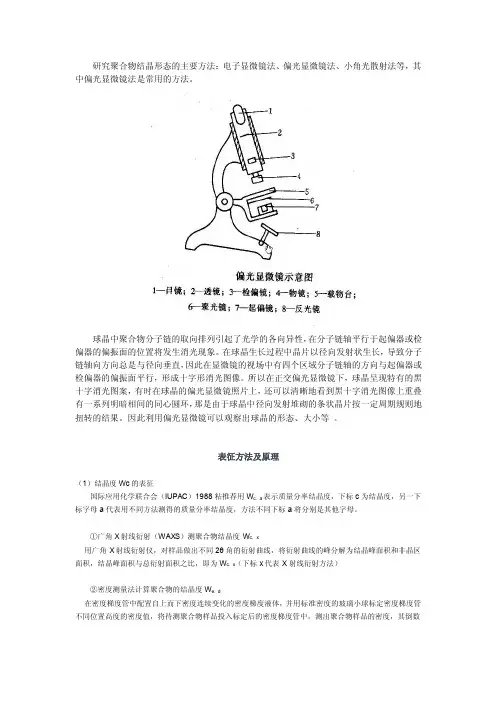

研究聚合物结晶形态的主要方法：电子显微镜法、偏光显微镜法、小角光散射法等，其中偏光显微镜法是常用的方法。

球晶中聚合物分子链的取向排列引起了光学的各向异性，在分子链轴平行于起偏器或检偏器的偏振面的位置将发生消光现象。

在球晶生长过程中晶片以径向发射状生长，导致分子链轴向方向总是与径向垂直，因此在显微镜的视场中有四个区域分子链轴的方向与起偏器或检偏器的偏振面平行，形成十字形消光图像。

所以在正交偏光显微镜下，球晶呈现特有的黑十字消光图案，有时在球晶的偏光显微镜照片上，还可以清晰地看到黑十字消光图像上重叠有一系列明暗相间的同心圆环，那是由于球晶中径向发射堆砌的条状晶片按一定周期规则地扭转的结果。

因此利用偏光显微镜可以观察出球晶的形态、大小等。

表征方法及原理（1）结晶度Wc的表征表示质量分率结晶度，下标c为结晶度，另一下国际应用化学联合会（IUPAC）1988粘推荐用W c，a标字母a代表用不同方法测得的质量分率结晶度，方法不同下标a将分别是其他字母。

①广角X射线衍射（WAXS）测聚合物结晶度W c，x用广角X射线衍射仪，对样品做出不同2θ角的衍射曲线，将衍射曲线的峰分解为结晶峰面积和非晶区（下标x代表X射线衍射方法）面积，结晶峰面积与总衍射面积之比，即为W c，x②密度测量法计算聚合物的结晶度W e，d在密度梯度管中配置自上而下密度连续变化的密度梯度液体，并用标准密度的玻璃小球标定密度梯度管不同位置高度的密度值，将待测聚合物样品投入标定后的密度梯度管中，测出聚合物样品的密度，其倒数即为聚合物样品的比容。

再用X射线衍射测得的该聚合物的晶胞参数，计算得到该聚合物“纯晶体“的比容；由膨胀计法测定不同温度下该聚合物熔体的密度，外推到聚合物样品测密度时温度下该聚合物非晶区的比容，按下式计算结晶度：（有时聚合物的，值可从专业手册中查到）③量热法计算聚合物的结晶度的Wc,h用示差扫描量热仪（DSC），测定聚合物样品的熔融热焓（熔融峰的面积）ΔH m，从手册中查找该聚合物100％结晶时的熔融热焓值ΔHm标准，则ΔH m标准也可采用下述方法求得，即用其他方法（如广角X光衍射法WAXD，密度法等）已测得结晶度的该类聚合物的不同样品，分别用DSC法测不同样品的熔融热焓，以测得的熔融焓ΔH m值对结晶度作图，外推到100％结晶度时的熔融热焓值即为ΔH m标准。

结晶度的测定对于结晶聚合物，用DSC(DTA)测定其结晶熔融时，得到的熔融峰曲线和基线所包围的面积，可直接换算成热量。

此热量是聚合物中结晶部分的熔融热△H f。

聚合物熔融热与其结晶度成正比,结晶度越高,熔融热越大．如果已知某聚合物百分之百结晶时的熔融热为△H f*，那么部分结晶聚合物的结晶度θ可按下式计算：式中θ为结晶度(单位用百分表示)，△H f是试样的熔融热，△H f*为该聚合物结晶度达到100%时的熔融热.△H f可用DSC(DTA)测定，△H f*可用三个方法求得：(1)取100密结晶度的试样，用Dsc(DTA)测其溶融热，即AH2．(2)取一组已知结晶度的试样(其结晶度用其他方法测定，如用密度梯度法，X射线衍射法等)，用DSC(DTA)测定其熔融热，作结晶度对熔融热的关系图，外推到结晶度为100%时，对应的熔融热△H f*．此法求得的高密度聚乙烯的△H f*＝125.9 J/g，聚四氟乙烯的△H f*=28.0J/g。

(3)采用一个模拟物的熔融热来代表△H f*．例如为了求聚乙烯的结晶度，可选择正三十二碳烷的熔融热作为完全结晶聚乙烯的熔融热，则必须提出，测定时影响DSC(DTA)曲线的因素，除聚合物的组成和结内外，还有晶格缺陷、结晶变态共存、不同分子结晶的共存、混晶共存、再结晶、过热、热分解、氧化、吸湿以及热处理、力学作用等，为了得到正确的结果，应予分析．利用等速降温结晶热△H c，还可计算结晶性线型均聚物的分子量．其计算依据一是过冷度(T m一T c)，过冷度超大，结晶速率越快。

二是分子量，在一定范围内，分子量越大，分子链的迁移越困难，结晶速率越慢．如用规定的降温速率使过冷度保持一定，则结晶速率就是某一试样在该速率下能结晶的量(以结晶时放出的热量表示)．1973年T. Suwa等研究了聚四氟乙烯(PTFE)的结晶和焙融行为，发现聚合物熔体的结晶热与它的分子量密切相关，并求得聚四氟乙烯的数均分子量M n与结晶热△H c之间的关系为试验的分子量范围在5.2×105—4.5×107之间．这一关系为不溶不熔的聚四氟乙烯分子量的测定提供了非常方便的方法．70年代后，DSC的发展为用量热法研究结晶聚合物的等温结晶动力学创造了条件，因为结晶量可用放热量来记录，因此就可分析结晶速度．描述等温下结晶总速率变化的动力学关系式是众所周知的A v r ami-Erofeev方程，即式中θ为结晶度，z为结晶速率常数，t为结晶时间，n是表征成核及其生长方式的整数。

热分析技术‎简介——DSC摘要：差示扫描量‎热分析仪因‎其使用方便‎，精确度高等‎特点，多年来备受‎青睐。

本文介绍了‎差示扫描量‎热法（DSC）的发展历史‎、现状及工作‎原理，并且简要地‎介绍了DS‎C在天然气‎水合物、食品高聚物‎测定和水分‎含量测定、油脂加工过‎程及产品、沥青性能研‎究及改性沥‎青的性能评‎定中的应用‎。

关键词：DSC 技术发展现状应用一、差示扫描量‎热法( DSC ) 简史18世纪出‎现了温度计‎和温标。

19世纪，热力学原理‎阐明了温度‎与热量即热‎焓之间的区‎别后，热量可被测‎量。

1887年‎，L e Chate‎l ier进‎行了被认为‎的首次真正‎的热分析实‎验：将一个热电‎偶放入黏土‎样品并在炉‎中升温，用镜式电流‎计在感光板‎上记录升温‎曲线。

1899年‎，Rober‎t s Auste‎n将两个不‎同的热电偶‎相反连接显‎著提高了这‎种测量的灵‎敏度，可测量样品‎与惰性参比‎物之间的温‎差。

1915年‎，Honda‎首次提出连‎续测量试样‎质量变化的‎热重分析。

1955年‎，Boers‎m a设想在‎坩埚外放置‎热敏电阻，发明现今的‎D SC。

1964年‎，Watso‎n等首次发‎表了功率补‎偿DSC的‎新技术。

差示扫描量‎热法是六十‎年代以后研‎制出的一种‎热分析方法‎。

它被定义为‎：在温度程序‎控制下，测量试量相‎对于参比物‎的热流速随‎温度变化的‎一种技术，简称DSC‎（Diffe‎r enti‎a l Scann‎i ng Calov‎i metr‎y）。

根据测量方‎法的不同，又分为两种‎类型：功率补偿型‎D SC和热‎流型DSC‎。

其主要特点‎是使用的温‎度范围比较‎宽、分辨能力高‎和灵敏度高‎。

由于它们能‎定量地测定‎各种热力学‎参数（如热焓、熵和比热等‎）和动力学参‎数，所以在应用‎科学和理论‎研究中获得‎广泛的应用‎。

二、差示扫描量‎热法的现状‎2.1差示扫描量‎热法（DSC）的原理差示扫描量‎热法（DSC）装置是准确‎测量转变温‎度，转变焓的一‎种精密仪器‎,它的主要原‎理是：将试样和参‎比物置于相‎同热条件下‎，在程序升降‎温过程中，始终保持样‎品和参比物‎的温度相同‎。

化学化工学院材料化学专业实验报告实验实验名称：聚合物的热分析------差示扫描量热法（DSC）年级:2011级材料化学日期：2013-10-17姓名：学号：同组人：一、预习部分1、差热分析差热分析（Differential Thermal Analysis—DTA）法是一种重要的热分析方法，是指在程序控温下，测量物质和参比物的温度差与温度或者时间的关系的一种测试技术。

该法广泛应用于测定物质在热反应时的特征温度及吸收或放出的热量，包括物质相变、分解、化合、凝固、脱水、蒸发等物理或化学反应。

广泛应用于无机、有机、特别是高分子聚合物、玻璃钢等领域。

差热分析操作简单，但在实际工作中往往发现同一试样在不同仪器上测量，或不同的人在同一仪器上测量，所得到的差热曲线结果有差异。

峰的最高温度、形状、面积和峰值大小都会发生一定变化。

其主要原因是因为热量与许多因素有关，传热情况比较复杂所造成的。

虽然过去许多人在利用DTA进行量热定量研究方面做过许多努力，但均需借助复杂的热传导模型进行繁杂的计算，而且由于引入的假设条件往往与实际存在差别而使得精度不高，差示扫描热法(简称DSC)就是为克服DTA在定量测量方面的不足而发展起来的一种新技术。

20世纪60年代，差示扫描量热法（Differential Scanning Calorimetry，DSC）被提出，其特点是使用温度范围比较宽，分辨能力和灵敏度高，根据测量方法的不同，可分为功率补偿型DSC和热流型DSC，主要用于定量测量各种热力学参数和动力学参数。

差示扫描量热法是在程序升温的条件下，测量试样与参比物之间的能量差随温度变化的一种分析方法。

差示扫描量热法有补偿式和热流式两种。

在差示扫描量热中，为使试样和参比物的温差保持为零在单位时间所必需施加的热量与温度的关系曲线为DSC曲线。

曲线的纵轴为单位时间所加热量，横轴为温度或时间。

曲线的面积正比于热焓的变化。

DSC与DTA原理相同，但性能优于DTA，测定热量比DTA准确，而且分辨率和重现性也比DTA好。

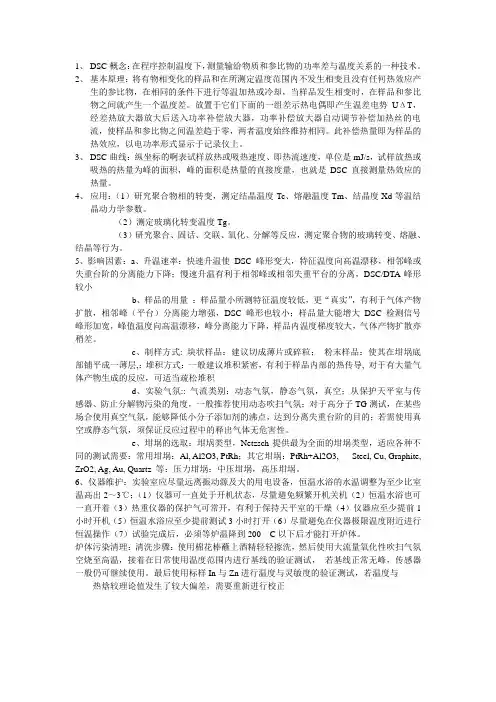

1、DSC概念：在程序控制温度下，测量输给物质和参比物的功率差与温度关系的一种技术。

2、基本原理：将有物相变化的样品和在所测定温度范围内不发生相变且没有任何热效应产生的参比物，在相同的条件下进行等温加热或冷却，当样品发生相变时，在样品和参比物之间就产生一个温度差。

放置于它们下面的一组差示热电偶即产生温差电势UΔT，经差热放大器放大后送入功率补偿放大器，功率补偿放大器自动调节补偿加热丝的电流，使样品和参比物之间温差趋于零，两者温度始终维持相同。

此补偿热量即为样品的热效应，以电功率形式显示于记录仪上。

3、DSC曲线：纵坐标的啊表试样放热或吸热速度、即热流速度，单位是mJ/s，试样放热或吸热的热量为峰的面积，峰的面积是热量的直接度量，也就是DSC直接测量热效应的热量。

4、应用：（1）研究聚合物相的转变，测定结晶温度Tc、熔融温度Tm、结晶度Xd等温结晶动力学参数。

（2）测定玻璃化转变温度Tg。

（3）研究聚合、固话、交联、氧化、分解等反应，测定聚合物的玻璃转变、熔融、结晶等行为。

5、影响因素：a、升温速率：快速升温使DSC 峰形变大，特征温度向高温漂移，相邻峰或失重台阶的分离能力下降；慢速升温有利于相邻峰或相邻失重平台的分离，DSC/DTA峰形较小b、样品的用量：样品量小所测特征温度较低，更“真实”，有利于气体产物扩散，相邻峰（平台）分离能力增强，DSC 峰形也较小；样品量大能增大DSC 检测信号峰形加宽，峰值温度向高温漂移，峰分离能力下降，样品内温度梯度较大，气体产物扩散亦稍差。

c、制样方式: 块状样品：建议切成薄片或碎粒；粉末样品：使其在坩埚底部铺平成一薄层,；堆积方式：一般建议堆积紧密，有利于样品内部的热传导, 对于有大量气体产物生成的反应，可适当疏松堆积d、实验气氛:: 气流类别：动态气氛，静态气氛，真空；从保护天平室与传感器、防止分解物污染的角度，一般推荐使用动态吹扫气氛；对于高分子TG测试，在某些场合使用真空气氛，能够降低小分子添加剂的沸点，达到分离失重台阶的目的；若需使用真空或静态气氛，须保证反应过程中的释出气体无危害性。

⾼分⼦材料物理化学实验复习资料⼀、热塑性⾼聚物熔融指数的测定熔融指数 (Melt Index 缩写为MI) 是在规定的温度、压⼒下，10min ⾼聚物熔体通过规定尺⼨⽑细管的重量值，其单位为g 。

min)10/(600g tW MI ?=影响⾼聚物熔体流动性的因素有因和外因两个⽅⾯。

因主要指分⼦链的结构、分⼦量及其分布等；外因则主要指温度、压⼒、⽑细管的径与长度等因素。

为了使MI 值能相对地反映⾼聚物的分⼦量及分⼦结构等物理性质，必须将外界条件相对固定。

在本实验中，按照标准试验条件，对于不同的⾼聚物须选取不同的测试温度与压⼒。

因为各种⾼聚物的粘度对温度与剪切⼒的依赖关系不同，MI 值只能在同种⾼聚物间相对⽐较。

⼀般说来，熔融指数⼩，即在10min 从⽑细管中压出的熔体克数少，样品的分⼦量⼤，如果平均分⼦量相同，粘度⼩，则表⽰物料流动性好，分⼦量分布较宽。

1、测烯烃类。

2、聚酯（⽐如涤纶）不能测。

3、只能区别同种物质。

聚丙烯的熔点为165℃，聚酯的熔点为265℃。

熔融加⼯温度在熔点上30~50考：简述实验步骤：①选择适当的温度、压强和合适的⽑细管。

（聚丙烯230℃）②装上⽑细管，预热2~3min 。

③加原料，“少加压实”。

平衡5min ，使其充分熔融。

④加砝码，剪掉⼀段料头。

1min 后，剪下⼀段。

⑤称量⑥重复10次，取平均值。

⑦关闭，清洁仪器。

思考题：1、影响熔融指数的外部因素是什么？（4个）2、熔融指数单位：g/10min3、测定热塑性⾼聚物熔融指数有何意义？参考答案：热塑性⾼聚物制品⼤多在熔融状态加⼯成形，其熔体流动性对加⼯过程及成品性能有较⼤影响，为此必须了解热塑性⾼聚物熔体的流变性能，以确定最佳⼯艺条件。

熔融指数是⽤来表征熔体在低剪切速率下流变性能的⼀种相对指标。

4、聚合物的熔融指数与其分⼦量有什么关系？为什么熔融指数值不能在结构不同的聚合物之间进⾏⽐较？答：见前⽂。

⼆、声速法测定纤维的取向度和模量测定取向度的⽅法有X 射线衍射法、双折射法、⼆⾊性法和声速法等。
