华中科技大学计算机图形学实验报告——画直线、日地月模型

《计算机图形学》实验报告目录1实验2：直线的生成 (1)1.1实验要求和目的 (1)1.2实验课时 (1)1.3实验环境 (1)1.4实验内容 (1)1.5核心代码 (3)1.6实验结果 (7)1.6.1DDA算法 (10)1.6.2Mid-Bresenham算法 (11)1.7心得与体会 (12)2实验4：BSpline曲线绘制 (13)2.1实验要求和目的 (13)2.2实验课时 (13)2.3实验环境 (13)2.4实验内容 (13)2.5核心代码 (16)2.6实验结果 (18)2.6.1B-样条算法 (19)2.6.2Bezeir算法 (22)2.7心得与体会 (24)附录 (25)BSpline曲线控制点的测试数据 (25)数据1 (25)数据2 (27)数据3 (29)数据4 (30)数据5 (31)数据6 (33)数据7 (36)数据8 (38)1实验2：直线的生成1.1实验要求和目的理解直线生成的原理；掌握典型直线生成算法；掌握步处理、分析实验数据的能力；编程实现DDA算法、Bresenham中点算法；对于给定起点和终点的直线，分别调用DDA算法和Bresenham中点算法进行批量绘制，并记录两种算法的绘制时间；利用excel 等数据分析软件，将试验结果编制成表格，并绘制折线图比较两种算法的性能。

1.2实验课时3学时1.3实验环境本试验提供自带实验平台·开发环境：Visual C++ 6.0·实验平台：Free_Curve（自制平台）1.4实验内容本实验提供名为 Experiment_Frame_One的平台，该平台提供基本绘制、设置、输入功能，学生在此基础上实现·平台界面：如图1.4.1所示·设置：通过view->setting菜单进入，如图1.4.2所示·输入：通过view->input…菜单进入，如图1.4.3所示·实现算法：▪DDA算法：void CExperiment_Frame_OneView::DDA(int X0, int Y0, int X1, int Y1)▪Mid_Bresenham算法：voidCExperiment_Frame_OneView::Mid_Bresenham(int X0, int Y0, int X1, int Y1)图 1.4.1 总界面图 1.4.2 设置界面图 1.4.3 输入界面1.5核心代码本次实验的核心代码如下所示。

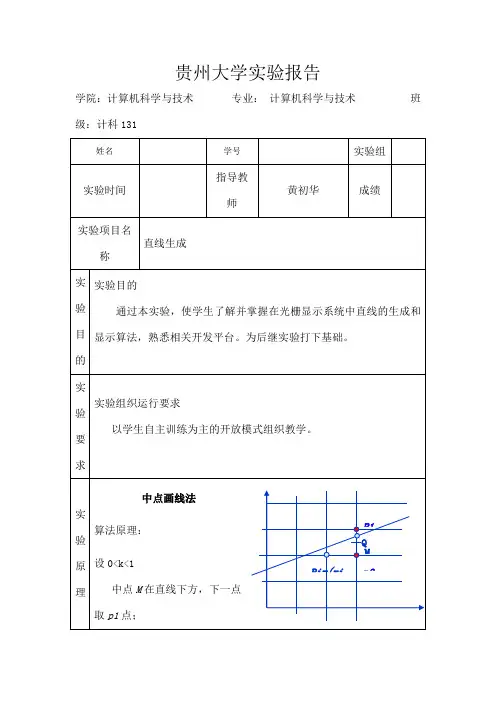

贵州大学实验报告
学院：计算机科学与技术专业：计算机科学与技术班级：计科131
算法原理：
与DDA算
法相似，
Bresenham
画线算法也
要在每列象
素中找到与
理想直线最逼近的象素点。

根据直线的斜率来确定变量在x或y方向递增一个单位。

另一个方向y或x的增量为0或1，它取决于实际直线与最接近网格点位置的距离。

这一距离称为误差。

算法的巧妙构思，使每次只需检查误差项（增量）的符号即可。

定义决策变量：d =d+k (0<k<1)设0<k<1，如直线上的一点为（x,y）,则下一点为:（x+1,y） (d< 或（x+1,y+1）(d>=当d>1时,让d=d-1,以保证0<=d<1，d0=0
令e = (0<k<1)，则e0 =
则下一点为:
（x+1,y），(e<0)
（x+1,y+1）(e>=0)
当e >0时, 让e =e-1，(重新初始化误差项)由于算法只用到误差项的符号,为了改用整数以避免除法,可以作如下替换:
e = 2*e*dx定义决策变量e= 2*e*dx，则e0 = -dx，e=e +2*dy
printf("输入有误，请重新输入\n");
break;
}
}
return 0;
}
实
验
结
果
实
验总结
通过这次试验我对于中点生成算法和Bresenham生成算法有了进一步的了解，在平时上课的基础上对计算机图形学有了更深的认识，同时对课程内容也更加了解。

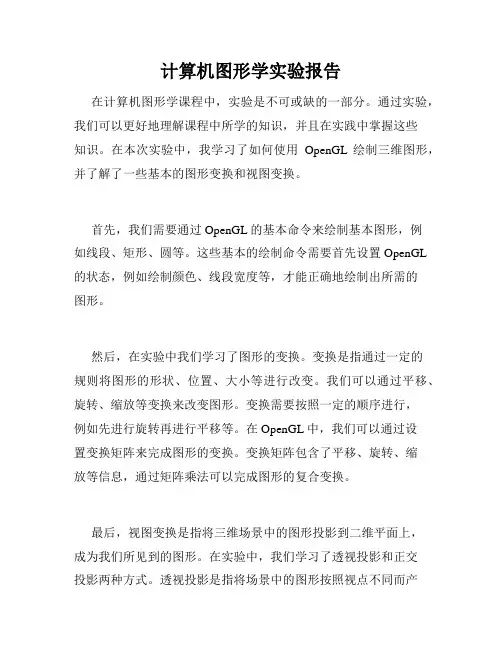

计算机图形学实验报告
在计算机图形学课程中，实验是不可或缺的一部分。

通过实验，我们可以更好地理解课程中所学的知识，并且在实践中掌握这些
知识。

在本次实验中，我学习了如何使用OpenGL绘制三维图形，并了解了一些基本的图形变换和视图变换。

首先，我们需要通过OpenGL的基本命令来绘制基本图形，例
如线段、矩形、圆等。

这些基本的绘制命令需要首先设置OpenGL 的状态，例如绘制颜色、线段宽度等，才能正确地绘制出所需的
图形。

然后，在实验中我们学习了图形的变换。

变换是指通过一定的
规则将图形的形状、位置、大小等进行改变。

我们可以通过平移、旋转、缩放等变换来改变图形。

变换需要按照一定的顺序进行，
例如先进行旋转再进行平移等。

在OpenGL中，我们可以通过设
置变换矩阵来完成图形的变换。

变换矩阵包含了平移、旋转、缩
放等信息，通过矩阵乘法可以完成图形的复合变换。

最后，视图变换是指将三维场景中的图形投影到二维平面上，
成为我们所见到的图形。

在实验中，我们学习了透视投影和正交
投影两种方式。

透视投影是指将场景中的图形按照视点不同而产
生不同的远近缩放，使得图形呈现出三维感。

而正交投影则是简单地将场景中的图形按照平行投影的方式呈现在屏幕上。

在OpenGL中，我们可以通过设置视图矩阵和投影矩阵来完成视图变换。

通过本次实验，我对于计算机图形学有了更深入的了解，并掌握了一些基本的图形绘制和变换知识。

在今后的学习中，我将继续学习更高级的图形绘制技术，并应用于实际的项目中。

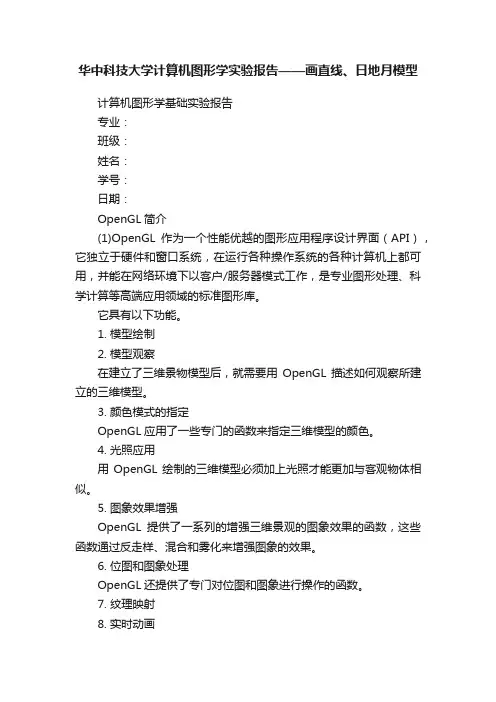

华中科技大学计算机图形学实验报告——画直线、日地月模型计算机图形学基础实验报告专业：班级：姓名：学号：日期：OpenGL简介(1)OpenGL作为一个性能优越的图形应用程序设计界面（API），它独立于硬件和窗口系统，在运行各种操作系统的各种计算机上都可用，并能在网络环境下以客户/服务器模式工作，是专业图形处理、科学计算等高端应用领域的标准图形库。

它具有以下功能。

1. 模型绘制2. 模型观察在建立了三维景物模型后，就需要用OpenGL描述如何观察所建立的三维模型。

3. 颜色模式的指定OpenGL应用了一些专门的函数来指定三维模型的颜色。

4. 光照应用用OpenGL绘制的三维模型必须加上光照才能更加与客观物体相似。

5. 图象效果增强OpenGL提供了一系列的增强三维景观的图象效果的函数，这些函数通过反走样、混合和雾化来增强图象的效果。

6. 位图和图象处理OpenGL还提供了专门对位图和图象进行操作的函数。

7. 纹理映射8. 实时动画9. 交互技术应用软件OpenGL窗口系统操作系统图形硬件图1.1 OpenGL图形处理系统的层次结构(2)OpenGL的操作步骤在OpenGL中进行的图形操作直至在计算机屏幕上渲染绘制出三维图形景观的基本步骤如下：1. 根据基本图形单元建立景物模型，得到景物模型的数学描述（OpenGL 中把点、线、多边形、图像和位图都作为基本图形单元）；2. 把景物模型放在三维空间中的合适的位置，并且设置视点(Viewpoint)以观察所感兴趣的景观；3. 计算模型中所有物体的色彩，同时确定光照条件、纹理粘贴方式等；4. 把景物模型的数学描述及其色彩信息转换至计算机屏幕上的像素，这个过程也就是光栅化(rasterization)。

在这些步骤的执行过程中，OpenGL可能执行其他的一些操作，例如自动消隐处理等。

另外，景物光栅化之后被送入帧缓冲器之前还可以根据需要对象素数据进行操作。

(3)OpenGL的组成OpenGL不是一种编程语言，而是一种API（应用程序编程接口），它实际上是一种图形与硬件的接口，包括了多个图形函数。

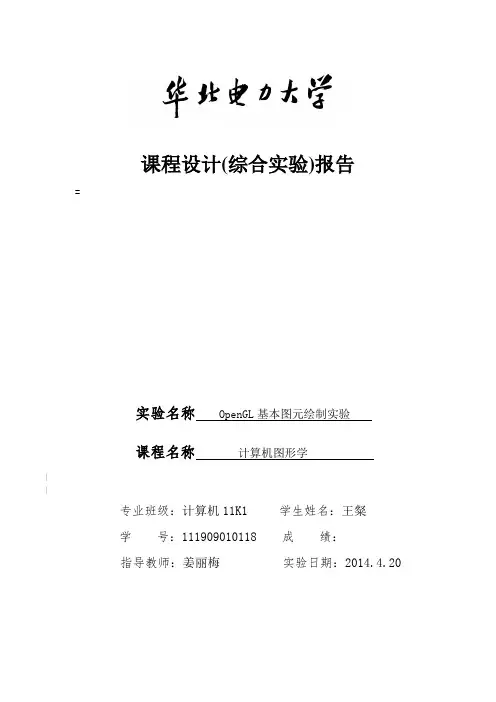

课程设计(综合实验)报告=实验名称 OpenGL基本图元绘制实验课程名称计算机图形学||专业班级：计算机11K1学生姓名：王粲学号：111909010118成绩：指导教师：姜丽梅实验日期：2014.4.20实验一、OpenGL基本图元绘制实验一、实验目的及要求1．掌握计算机图形学及交互式计算机图形学的定义，了解OpenGL的功能及工作流程，掌握基于OpenGL Glut库的程序框架。

2．掌握基本的二维线画图元的绘制算法及属性，掌握OpenGL基本图元的绘制。

3．理解二维、三维图形的绘制流程，掌握二维图形和三维图形的图形变换。

4．了解形体的真实感表示的内容，包括消隐技术、简单光照明模型、多边形的明暗绘制技术以及纹理映射技术。

5．要求使用OpenGL及GLUT库在Visual C++环境下编写图形绘制程序实现基本图元绘制。

6．要求对绘制的简单场景综合利用几何变换或gluLookAt函数实现交互式三维观察程序。

二、实验内容在两个具有不同属性的窗口中分别显示一个旋转的三角形来演示单缓存和双缓存，在旋转过程中不断改变图形的颜色，利用鼠标或菜单可终止/启动图形旋转。

明确程序包括哪些函数，各个函数的功能以及整个流程，从而为进一步做综合性的图形绘制实验奠定基础。

三、所用仪器、设备Windows XP系统，Visual C++，OpenGL及GLUT库四、实验方法与步骤先配置环境，把相关文件放到相应的文件夹C:\Program Files\Microsoft Visual Studio\VC98\Include\GLC:\WINDOWS\system32C:\Program Files\Microsoft Visual Studio\VC98\Lib再通过VC++进行编译五、程序代码#include <gl/glut.h>#include <stdlib.h>#include < stdio.h >#include <math.h>#define DEG_TO_RAD 0.017453static GLfloat theta = 0.0;GLfloat r = 1.0; //设置正方形的初始颜色GLfloat g = 0.0;GLfloat b = 0.0;int singleb,doubleb;void display(void){ glClear(GL_COLOR_BUFFER_BIT); //正方形颜色渐变glColor3f(r, g,b);r = r - 0.002;g = g + 0.002;b = b + 0.001;if(r < 0.001){ r = 1.0;g = 0.0;b = 0.0; }glBegin(GL_POLYGON);glVertex2f(cos(DEG_TO_RAD*theta), sin(DEG_TO_RAD*theta));glVertex2f(cos(DEG_TO_RAD*(theta+90)),sin(DEG_TO_RAD*(theta+90)));glVertex2f(cos(DEG_TO_RAD*(theta+180)),sin(DEG_TO_RAD*(theta+180)));glVertex2f(cos(DEG_TO_RAD*(theta+270)), sin(DEG_TO_RAD*(theta+270)));glEnd();glutSwapBuffers();}void spinDisplay (void) //正方形转动弧度设置{theta = theta +0.1;if (theta > 360.0)theta = theta - 360.0;glutSetWindow(singleb);glutPostWindowRedisplay(singleb);glutSetWindow(doubleb);glutPostWindowRedisplay(doubleb);}void spinDisplay1(void){glutPostRedisplay();}void myReshape(int w, int h){glViewport(0, 0, w, h); //指定平面上一个矩形裁剪区域，glMatrixMode(GL_PROJECTION);glLoadIdentity();if (w <= h)gluOrtho2D(-1.,1.,-1.*(GLfloat)h/(GLfloat)w,1.*(GLfloat)h/(GLfloat)w);elsegluOrtho2D(-1.*(GLfloat)w/(GLfloat)h, 1.*(GLfloat)w/(GLfloat)h, -1., 1.);}void mouse(int button,int state,int x,int y) //鼠标定义{ switch(button){case GLUT_LEFT_BUTTON:if(state == GLUT_DOWN ){ glutIdleFunc(spinDisplay1);}break;case GLUT_RIGHT_BUTTON:if(state == GLUT_DOWN)glutIdleFunc(spinDisplay);break;default:break;}}void main(int argc, char** argv) //主函数{glutInit(&argc,argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);glutInitWindowPosition(100, 100);glutInitWindowSize(500, 500);singleb=glutCreateWindow("spinning square"); glClearColor(1.0, 1.0, 0.0, 0.1);glutDisplayFunc(display);glutReshapeFunc(myReshape);glutIdleFunc(spinDisplay);glutMouseFunc(mouse);glutInit(&argc,argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);glutInitWindowPosition(600, 100);glutInitWindowSize(500, 500);doubleb=glutCreateWindow("spinning square"); glClearColor(1.0, 1.0, 0.0, 0.1);glutDisplayFunc(display);glutReshapeFunc(myReshape);glutIdleFunc(spinDisplay);glutMouseFunc(mouse);glutMainLoop();}六、实验结果实验二、OpenGL三维观察综合实验一、目的与要求7．掌握计算机图形学及交互式计算机图形学的定义，了解OpenGL的功能及工作流程，掌握基于OpenGL Glut库的程序框架。

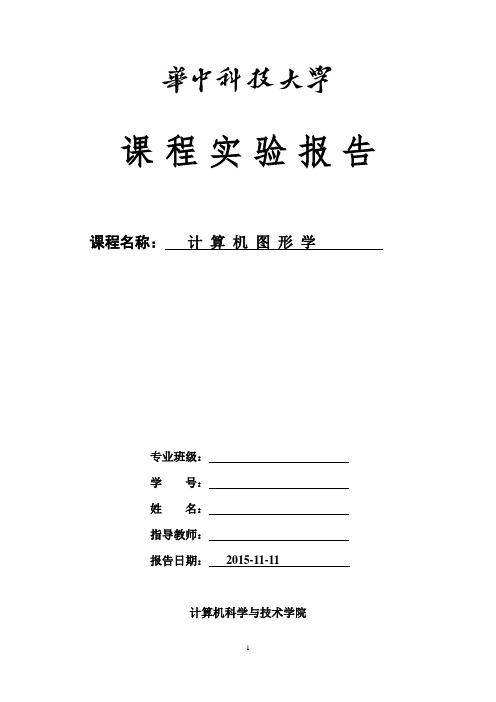

课程实验报告课程名称：计算机图形学专业班级：学号：姓名：指导教师：报告日期：2015-11-11计算机科学与技术学院实验一：分形图形绘制一、实验目的（标题四号黑体）(1)理解OpenGL 中glut 程序框架；(2)掌握二维基本图形绘制算法；(3)利用二维基本图形绘制算法，扩展对其他复杂图形的绘制理解。

二、实验内容1、实验算法(a)中点Bresenham算法画线a)输入直线的两个端点：端点、端点。

必要时交换A、B两点的坐标，使A点不在B点的右边。

令，，，b)讨论直线的斜率的大小及正负，分四种情况分别逐点画线：i.当最大位移方向为x轴。

构建判别公式：其中，初值。

当时，，。

当时，。

ii.当最大位移方向为x轴。

构建判别公式：其中，初值。

当时，，。

当时，。

iii.当最大位移方向为x轴。

构建判别公式：其中，初值。

当时，，。

当时，。

iv.当最大位移方向为x轴。

构建判别公式：其中，初值。

当时，，。

当时，。

c)当直线没有画完时重复b)步骤(b)绘制分形三角形a)输入三角形的三个端点：端点、端点、端点、递归层数n。

b)连接A、B、C三点。

c)当时，连接输入三角形三边的中点，将分割得到的四个三角形中包含顶点的三个、作为输入参数，递归调用本步骤。

2、源程序#include <iostream>#include <math.h>#include <GL/glut.h>#define ROUND(a) ((int )(a+0.5)) //求某个数的四舍五入值using namespace std;//全局变量声明：三角形三顶点及递归层数GLint Global_xa, Global_ya, Global_xb, Global_yb, Global_xc, Global_yc;int Global_n;void init(void){glClearColor(1.0, 1.0, 1.0, 0.0);//指定窗口的背景色为白色glMatrixMode(GL_PROJECTION);//对投影矩阵进行操作gluOrtho2D(0.0, 600.0, 0.0, 600.0);//使用正投影}//绘制直线的函数void lineDDA(GLint xa, GLint ya, GLint xb, GLint yb){GLint dx = xb - xa, dy = yb - ya; //计算x,y方向的跨距int steps, k; //定义绘制直线像素点的步数float xIcre, yIcre, x = xa, y = ya; //定义步长的增量//取X，Y方向跨距较大的值为步数if (abs(dx) > abs(dy)) steps = abs(dx);else steps = abs(dy);//根据步数来求步长增量xIcre = dx / (float)steps;yIcre = dy / (float)steps;//从起点开始绘制像素点for (k = 0; k <= steps; k++){glBegin(GL_POINTS);glVertex2f(x, y);glEnd();x += xIcre;y += yIcre;}}//绘制直线的函数(中点Bresenham算法)void lineBre(GLint xa, GLint ya, GLint xb, GLint yb){GLint dx, dy, d, UpIncre, DownIncre, x, y; //统一规定UpIncre为能使非最大位移方向坐标改变时的Di增量//统一规定DownIncre为不能使非最大位移方向坐标改变时的Di增量if (xa > xb) {/* 确保a点不在b点的右方*/x = xb; xb = xa; xa = x;y = yb; yb = ya; ya = y;}x = xa; y = ya; //计算画线起点dx = xb - xa; dy = yb - ya; //计算dx和dyif (abs(dx) >= abs(dy)){/* 考虑|k|<=1的情况*/if (dy >= 0) {/* 考虑k>=0的情况*/d = dx - 2 * dy; //计算D0UpIncre = 2 * dx - 2 * dy; DownIncre = -2 * dy; //计算UpIncre和DownIncrewhile (x <= xb) {/* 从线起点画到线终点*/glBegin(GL_POINTS);glVertex2i(x, y); // 在(x,y)位置画点glEnd();x++; //移动下一画点位置的x轴坐标if (d < 0) {/* 考虑Di<0的情况*/y++; //移动下一画点位置的y轴坐标d += UpIncre; //迭代d}else {/* 考虑Di>=0的情况*/d += DownIncre; //迭代d}}}else {/* 考虑k<0的情况*/d = -dx - 2 * dy; //计算D0UpIncre = -2 * dx - 2 * dy; DownIncre = -2 * dy; //计算UpIncre和DownIncrewhile (x <= xb) {/* 从线起点画到线终点*/glBegin(GL_POINTS);glVertex2i(x, y); // 在(x,y)位置画点glEnd();x++; //移动下一画点位置的x轴坐标if (d > 0) {/* 考虑Di>0的情况*/y--; //移动下一画点位置的y轴坐标d += UpIncre; //迭代d}else {/* 考虑Di>=0的情况*/d += DownIncre; //迭代d}}}}else {/* 考虑|k|>1的情况*/if (dy > 0) {/* 考虑k>0的情况*/d = 2 * dx - dy; //计算D0UpIncre = 2 * dx - 2 * dy; DownIncre = 2 * dx; //计算UpIncre和DownIncrewhile (y <= yb) {/* 从线起点画到线终点*/glBegin(GL_POINTS);glVertex2i(x, y); // 在(x,y)位置画点glEnd();y++; //移动下一画点位置的y轴坐标if (d > 0) {/* 考虑Di>0的情况*/x++; //移动下一画点位置的x轴坐标d += UpIncre; //迭代d}else {/* 考虑Di>=0的情况*/d += DownIncre; //迭代d}}}else {/* 考虑k<0的情况*/d = -2 * dx - dy; //计算D0UpIncre = -2 * dx - 2 * dy; DownIncre = -2 * dx; //计算UpIncre和DownIncrewhile (y >= yb) {/* 从线起点画到线终点*/glBegin(GL_POINTS);glVertex2i(x, y); // 在(x,y)位置画点glEnd();y--; //移动下一画点位置的y轴坐标if (d < 0) {/* 考虑Di>0的情况*/x++; //移动下一画点位置的x轴坐标d += UpIncre; //迭代d}else {/* 考虑Di>=0的情况*/d += DownIncre; //迭代d}}}}}void Triangle(GLint xa, GLint ya, GLint xb, GLint yb, GLint xc, GLint yc){// 绘制三角形// xa,ya;xb,yb;xc,yc;是三角形的三个顶点lineBre(xa, ya, xb, yb);lineBre(xb, yb, xc, yc);lineBre(xa, ya, xc, yc);}void Fractal(GLint xa, GLint ya, GLint xb, GLint yb, GLint xc, GLint yc, int n){GLint xaa, yaa, xbb, ybb, xcc, ycc; //获取三边中点的坐标xaa = (xb + xc) / 2;yaa = (yb + yc) / 2;xbb = (xa + xc) / 2;ybb = (ya + yc) / 2;xcc = (xa + xb) / 2;ycc = (ya + yb) / 2;if (n >= 1) {//递归Fractal(xa, ya, xbb, ybb, xcc, ycc, n - 1);Fractal(xb, yb, xaa, yaa, xcc, ycc, n - 1);Fractal(xc, yc, xaa, yaa, xbb, ybb, n - 1);Triangle(xaa, yaa, xbb, ybb, xcc, ycc); //连接三边中点}}void Fractal_Call(){// 绘制分形三角形// xa,ya;xb,yb;xc,yc;是三角形的初始顶点// n 是三角形的递归层数glClear(GL_COLOR_BUFFER_BIT);//设定颜色缓存中的值glColor3f(1.0, 0.0, 0.0); //设置直线颜色为红色Triangle(Global_xa, Global_ya, Global_xb, Global_yb, Global_xc, Global_yc);//连接三角形顶点Fractal(Global_xa, Global_ya, Global_xb, Global_yb, Global_xc, Global_yc, Global_n);//递归生成分形图形glFlush(); //立即执行}int main(int argc, char ** argv){glutInit(&argc, argv);//初始化GLUT库OpenGL窗口的显示模式glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); //初始化窗口的显示模式glutInitWindowSize(600, 600); //设置窗口的尺寸glutInitWindowPosition(100, 100); //设置窗口的位置glutCreateWindow("分形图形绘制");cout << "分形图形绘制" << endl;//输入直线的起点坐标cout << "please input the first point(xa,ya) of the Triangle(Integer that range from 0 to 600): " << endl;cin >> Global_xa;cin >> Global_ya;//输入直线的终点坐标cout << "please input the second point(xb,yb) of the Triangle(Integer range from 0 to 600): " << endl;cin >> Global_xb;cin >> Global_yb;//输入直线的终点坐标cout << "please input the last point(xc,yc) of the Triangle(Integer range from 0 to 600): " << endl;cin >> Global_xc;cin >> Global_yc;//输入直线的终点坐标cout << "please input the recursion layer(n) of the Triangle(Integer range greater than -1): " << endl;cin >> Global_n;init(); //初始化glutDisplayFunc(Fractal_Call); //执行画图程序glutMainLoop(); //启动主GLUT事件处理循环}3、实验结果图3-1 DDA算法绘制直线结果（k=1）图3-2 DDA算法绘制直线结果（k>1）图3-3 DDA算法绘制直线结果（k<-1）图3-4 DDA算法绘制直线结果（0>k>-1）图3-5 四层分形斜三角形图3-6 六层分形正三角形三、实验心得这次实验真的算是一次比较特殊的体验，因为这是我第一次在程序中完全地依赖数学编写程序。

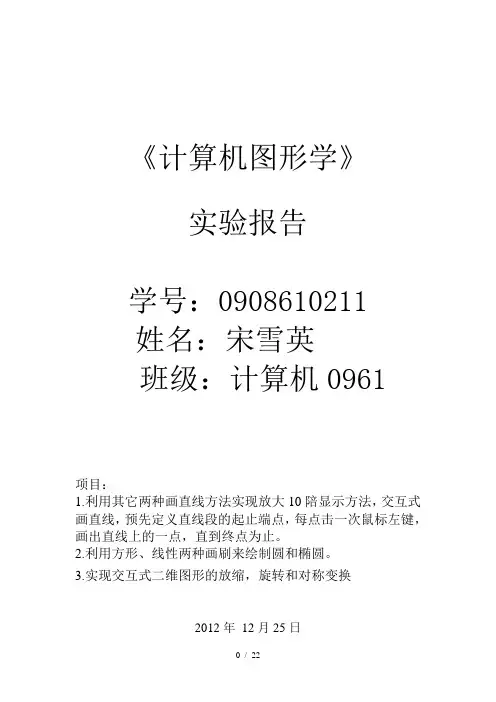

《计算机图形学》实验报告学号：0908610211姓名：宋雪英班级：计算机0961项目：1.利用其它两种画直线方法实现放大10陪显示方法，交互式画直线，预先定义直线段的起止端点，每点击一次鼠标左键，画出直线上的一点，直到终点为止。

2.利用方形、线性两种画刷来绘制圆和椭圆。

3.实现交互式二维图形的放缩，旋转和对称变换2012年12月25日基本图形的生成技术一、实验目的在一个图形系统中，基本图形（也称为图元、图素等）的生成技术是最基本的，任何复杂的图形都是由基本图形组成的，基本图形生成的质量直接影响该图形系统绘图的质量。

所以，需要设计出精确的基本图形生成算法，以确保图形系统绘图的精确性。

本次实验的目的就是利用Bresenham 算法和中心画线法两种画直线方法实现放大10陪显示方法，交互式画直线，预先定义直线段的起止端点，每点击一次鼠标左键，画出直线上的一点，直到终点为止。

利用方形、线性两种画刷来绘制圆和椭圆。

实现交互式二维图形的放缩，旋转和对称变换。

二、实验任务1.利用其它两种画直线方法实现放大10陪显示方法，交互式画直线，预先定义直线段的起止端点，每点击一次鼠标左键，画出直线上的一点，直到终点为止。

2.利用方形、线性两种画刷来绘制圆和椭圆。

3.实现交互式二维图形的放缩，旋转和对称变换。

三、画直线的实验内容任务一：利用其它两种画直线方法实现放大10陪显示方法交互式画直线，预先定义直线段的起止端点，每点击一次鼠标左键，画出直线上的一点，直到终点为止。

1、设计思路第一步：建立DDAMouseLine工程文件；第二步：向视图类中添加自定义的成员变量用鼠标右键单击视图类，选择“Add Member Variable…”,添加下面三个成员变量。

proctected :CPoint m_p1; //起点CPoint m_p2; //起点CPoint m_p; //点击鼠标时点的取值第三步：向视图类中添加自定义的成员函数原型：public:V oid DDAMouseLine(CDC *pDC, int x0, int y0, int x1, int y1, COLORREF color)；Line()函数以当前位置所在的点为直线的起点，另指定一个点为直线的终点，画出一段直线。

计算机图形学实习报告计算机图形学课程设计实验报告姓名：学号：专业：地理信息系统⼀、课程设计⽬的在掌握图形学的基本原理、算法和实现技术基础上，通过编程实践学会基本的图形软件开发技术。

⼆、课程设计内容仿照Windows的附件程序“画图”, ⽤C++语⾔编制⼀个具有交互式绘制和编辑多种图元功能的程序“Mini-Painter”，实现以下功能对应的设计内容：(1) 能够以交互⽅式在图形绘制区绘制点、直线（折线）、圆（椭圆）、圆弧、多边形、Beizer曲线、封闭区域填充、⽂字等基本图元；(2) 设置线条的颜⾊、线型和线条宽度，对绘制的图元进⾏线条和填充属性的修改；(3) ⽀持图元的点选和基于橡⽪筋技术的圈选；(4) 对选中的图元进⾏平移、缩放、旋转和对称等变换；三、实验步骤1．新建MFC应⽤程序1.1新建⼯程。

运⾏VC++6.0，新建⼀个MFC AppWizard[exe]⼯程，并命名为“0710070118”，选择保存路径，确定。

1.2选择应⽤程序的类型，选择“单⽂档”，则可以通过菜单打开对话框2．建⽴单⽂档应⽤程序，在其中调⽤对话框2.1 查看⼯程资源在单击完成之后，即建⽴了⼀个⼯程，在⼯程的左侧资源视图可以看到MFC向导为该程序提供的⼀些资源。

分别如下所⽰：2.2插⼊对话框资源想在⽂档应⽤程序中，通过单击菜单来打开⼀个对话框，⾸先要建⽴该对话框的资源。

右击“resources ”中的“dialog ”项，在弹出的菜单中选择“插⼊”，打开插⼊菜单对话框，如图所⽰：对话框资源插⼊后，可修改⼀些属性，⽐如标题、字体等等。

在对话框空⽩处右击，选择属性就可打开资源的属性对话框，按照要求设置对话框的属性。

2.3布置对话框界⾯对话框资源插⼊后，即可在该对话框上布置各种需要的控件，并可通过编排菜单的各种命令或“对话”⼯具条调整各控件的⼤⼩，位置，对齐⽅式等，还可以单击对话⼯具条上第⼀个按钮“测试”按钮，看到对话框运⾏时的界⾯。

《计算机图形学》实验报告一、实验目的计算机图形学是一门研究如何利用计算机生成、处理和显示图形的学科。

通过本次实验，旨在深入理解计算机图形学的基本原理和算法，掌握图形的生成、变换、渲染等技术，并能够运用所学知识解决实际问题，提高对图形学的应用能力和编程实践能力。

二、实验环境本次实验使用的编程语言为 Python，使用的图形库为 Pygame。

开发环境为 PyCharm。

三、实验内容1、直线的生成算法DDA 算法（Digital Differential Analyzer）Bresenham 算法DDA 算法是通过计算直线的斜率来确定每个像素点的位置。

它的基本思想是根据直线的斜率和起始点的坐标，逐步计算出直线上的每个像素点的坐标。

Bresenham 算法则是一种基于误差的直线生成算法。

它通过比较误差值来决定下一个像素点的位置，从而减少了计算量，提高了效率。

在实验中，我们分别实现了这两种算法，并比较了它们的性能和效果。

2、圆的生成算法中点画圆算法中点画圆算法的核心思想是通过判断中点的位置来确定圆上的像素点。

通过不断迭代计算中点的位置，逐步生成整个圆。

在实现过程中，需要注意边界条件的处理和误差的计算。

3、图形的变换平移变换旋转变换缩放变换平移变换是将图形在平面上沿着指定的方向移动一定的距离。

旋转变换是围绕一个中心点将图形旋转一定的角度。

缩放变换则是改变图形的大小。

通过矩阵运算来实现这些变换，可以方便地对图形进行各种操作。

4、图形的填充种子填充算法扫描线填充算法种子填充算法是从指定的种子点开始，将相邻的具有相同颜色或属性的像素点填充为指定的颜色。

扫描线填充算法则是通过扫描图形的每一行，确定需要填充的区间，然后进行填充。

在实验中，我们对不同形状的图形进行了填充，并比较了两种算法的适用情况。

四、实验步骤1、直线生成算法的实现定义直线的起点和终点坐标。

根据所选的算法（DDA 或Bresenham）计算直线上的像素点坐标。
