高电压技术试题(选择+填空)

《高电压技术》考试卷姓名座号得分一、单项选择题(本大题共8小题，每小题2分，共16分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.衡量电介质损耗的大小用（）表示。

A.相对电介质B.电介质电导C.电介质极化D.介质损失角正切2.以下哪种因素与tgδ无关。

（）A.温度B.外加电压C.湿度D.电压的频率3.SF6气体具有较高绝缘强度的主要原因之一是( )A.无色无味性B.不燃性C.无腐蚀性D.电负性4.下列因素中，不会影响液体电介质击穿电压的是（）A.电压的频率B.温度C.电场的均匀程度D. 杂质5.下列哪种电介质存在杂质“小桥”现象( )A.气体B.液体C.固体D.无法确定6.介质损耗角正切值测量时，采用移相法可以消除( )的干扰。

A.高于试验电源频率B.与试验电源同频率C.低于试验电源频率D.任何频率7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( )A.远大于1B.远小于1C.约等于1D.不易确定8.雷击线路附近地面时，导线上的感应雷过电压与导线的（）A.悬挂高度成反比B.电阻率成反比C.悬挂高度成正比D. 电阻率成正比二、填空题(本大题共9小题，每空1分，共20分)1.高电压技术研究的对象主要是____________、__________和__________等。

2.电介质极化的基本形式主要有____________、__________、__________和空间电荷极化。

3. ________是表征电介质在电场作用下极化程度的物理量。

4.按照气体分子得到能量形式的不同，气体分子可分为_______ 、_______和_______三种游离形式。

5.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。

6. tgδ测量过程中可能受到两种干扰，一种是_______和_______。

7. 按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。

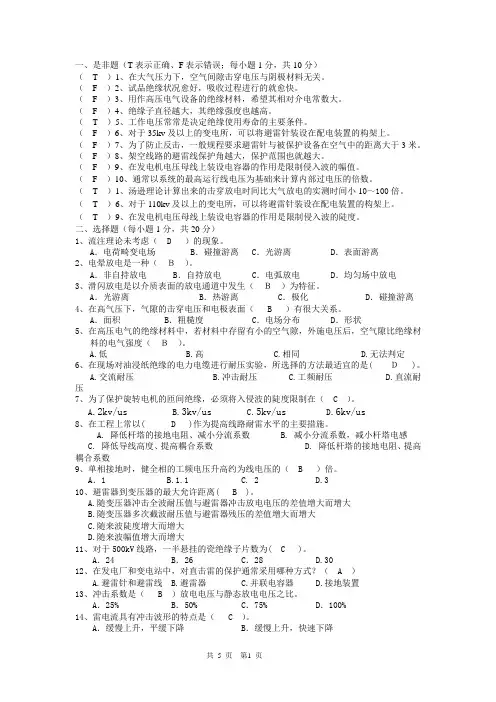

一、是非题（T表示正确、F表示错误；每小题1分，共10分）（T ）1、在大气压力下，空气间隙击穿电压与阴极材料无关。

（ F ）2、试品绝缘状况愈好，吸收过程进行的就愈快。

（ F ）3、用作高压电气设备的绝缘材料，希望其相对介电常数大。

（ F ）4、绝缘子直径越大，其绝缘强度也越高。

（T ）5、工作电压常常是决定绝缘使用寿命的主要条件。

（ F ）6、对于35kv及以上的变电所，可以将避雷针装设在配电装置的构架上。

（ F ）7、为了防止反击，一般规程要求避雷针与被保护设备在空气中的距离大于3米。

（ F ）8、架空线路的避雷线保护角越大，保护范围也就越大。

（ F ）9、在发电机电压母线上装设电容器的作用是限制侵入波的幅值。

（ F ）10、通常以系统的最高运行线电压为基础来计算内部过电压的倍数。

（T ）1、汤逊理论计算出来的击穿放电时间比大气放电的实测时间小10～100倍。

（T ）6、对于110kv及以上的变电所，可以将避雷针装设在配电装置的构架上。

（T ）9、在发电机电压母线上装设电容器的作用是限制侵入波的陡度。

二、选择题（每小题1分，共20分）1、流注理论未考虑（ D ）的现象。

A．电荷畸变电场B．碰撞游离 C．光游离 D．表面游离2、电晕放电是一种（Ｂ）。

A．非自持放电B．自持放电C．电弧放电D．均匀场中放电3、滑闪放电是以介质表面的放电通道中发生（Ｂ）为特征。

A．光游离 B．热游离C．极化 D．碰撞游离4、在高气压下，气隙的击穿电压和电极表面（ B ）有很大关系。

A．面积 B．粗糙度 C．电场分布 D．形状5、在高压电气的绝缘材料中，若材料中存留有小的空气隙，外施电压后，空气隙比绝缘材料的电气强度（Ｂ）。

A.低B.高C.相同D.无法判定6、在现场对油浸纸绝缘的电力电缆进行耐压实验，所选择的方法最适宜的是( Ｄ )。

A.交流耐压B.冲击耐压C.工频耐压D.直流耐压7、为了保护旋转电机的匝间绝缘，必须将入侵波的陡度限制在（ C ）。

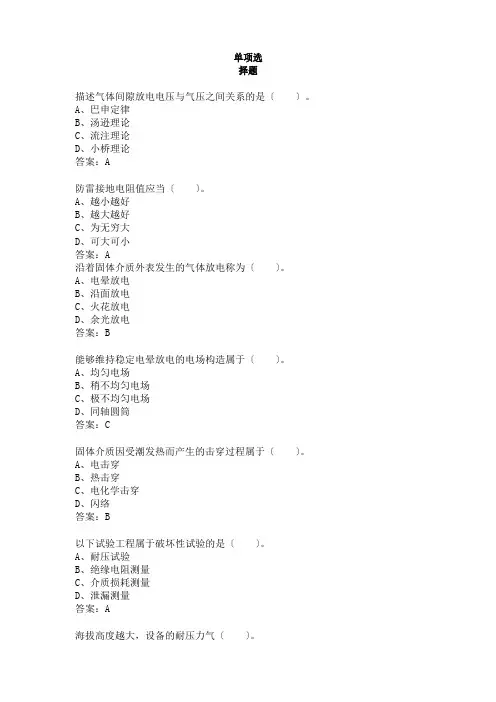

单项选择题描述气体间隙放电电压与气压之间关系的是〔〕。

A、巴申定律B、汤逊理论C、流注理论D、小桥理论答案：A防雷接地电阻值应当〔〕。

A、越小越好B、越大越好C、为无穷大D、可大可小答案：A沿着固体介质外表发生的气体放电称为〔〕。

A、电晕放电B、沿面放电C、火花放电D、余光放电答案：B能够维持稳定电晕放电的电场构造属于〔〕。

A、均匀电场B、稍不均匀电场C、极不均匀电场D、同轴圆筒答案：C固体介质因受潮发热而产生的击穿过程属于〔〕。

A、电击穿B、热击穿C、电化学击穿D、闪络答案：B以下试验工程属于破坏性试验的是〔〕。

A、耐压试验B、绝缘电阻测量C、介质损耗测量D、泄漏测量答案：A海拔高度越大，设备的耐压力气〔〕。

A、越高B、越低C、不变D、不确定答案：B超高压输电线路防雷措施最普遍使用的是〔〕。

A、避雷针B、避雷线C、避雷器D、放电间隙答案：B9、变电站直击雷防护的主要装置是〔〕。

A、避雷针B、避雷线C、避雷器D、放电间隙答案：A确定电气设备绝缘水寻常不考虑〔〕。

A、直击雷过电压B、操作过电压C、谐振过电压D、感应雷过电压答案：C对固体电介质，施加以下电压，其中击穿电压最低的是〔〕。

A、直流电压B、工频沟通电压C、高频沟通电压D、雷电冲击电压答案：C以下四种表述中，对波阻抗描述正确的选项是〔〕。

A、波阻抗是导线上电压和电流的比值B、波阻抗是储能元件，电阻是耗能元件，因此对电源来说，两者不等效C、波阻抗的数值与导线的电感、电容有关，因此波阻抗与线路长度有关D、波阻抗的数值与线路的几何尺寸有关答案：B波阻抗为Z 的线路末端接负载电阻R，且R＝Z。

入射电压U0 到达末端时，波的折反射系数为〔〕。

A、折射系数α＝1，反射系数β＝0B、折射系数α＝－1，反射系数β＝1C、折射系数α＝0，反射系数β＝1D、折射系数α＝1，反射系数β＝－1答案：A氧化锌避雷器具有的明显特点是〔〕。

A、能大量吸取工频续流能量B、能在较高的冲击电压下泄放电流C、陡波响应能得到大大改善D、在一样电压作用下可削减阀片数答案：C如下电压等级线路中，要求限制的内过电压倍数最低的是〔〕。

《高电压技术》二、填空（每题2分,共20分）1.带电质点的复合2. 棒－板3。

1。

24。

离子电导5。

低6。

降低7．反接法8. 工频高电压试验9. 巴申10．雷电冲击1. 带电质点消失的途径有带电质点受电场力的作用流入电极、带电质点的扩散和带电质点的复合____________。

2. 工程实际中，常用棒－棒或________________电极结构研究极不均匀电场下的击穿特性。

3。

国际上大多数国家对于标准雷电波的波前时间规定为________________μs。

4。

固体电介质的电导按载流子种类可分为电子电导和__________________。

5。

棒－板电极系统,棒为负极性时的电晕起始电压比棒为正极性的电晕起始电压低______。

6。

某220kV电气设备从平原地区移至高原地区，其工频耐压水平将_________________。

7．当电气设备的外壳接地时，采用西林电桥测量tanδ宜采用_________________。

8。

电气绝缘的高电压试验包括_________________、直流高电压试验和冲击高压试验。

9。

在实际应用中，采用压缩气体或高真空作为高压设备绝缘的理论依据是____________定律。

10．BIL是指电气设备的____________绝缘水平.三、单项选择题(每题2分,共32分）1．C 2. D 3. A 4。

A 5。

B 6。

A 7。

D 8。

C9. C 10.B 11.B 12.C 13。

A 14。

C 15。

B 16。

A1．气体中带电质点产生的最重要方式是（)：A. 热电离 B。

光电离 C。

碰撞电离 D。

以上都不是2. 下列仪器中，不能用来测量直流高电压的是（）A．测量球隙 B．静电电压表 C．电阻分压器 D．电容分压器3。

下列说法中,（）是不正确的A．加在气隙上的电压达到最低静态击穿电压时，气隙即被击穿B．伏秒特性表示的是间隙上出现的电压最大值和间隙击穿时间的关系C．由于放电具有分散性,一般用50％击穿电压表示气隙的冲击击穿特性D．伏秒特性曲线是一个带状区域4. 关于操作冲击电压作用下极不均匀场的击穿电压，（）是不正确的A．操作冲击电压下气隙的击穿通常发生在波尾部分B．击穿电压与波前时间的关系曲线呈现“U”形C．气隙的操作冲击电压远低于雷电冲击电压，D．操作冲击击穿特性具有显著的饱和特征5. （）不是提高沿面放电电压的措施A．采用屏障和屏蔽 B．降低表面憎水性C．减小绝缘体的表面电阻率 D．使沿面的电位分布均匀6。

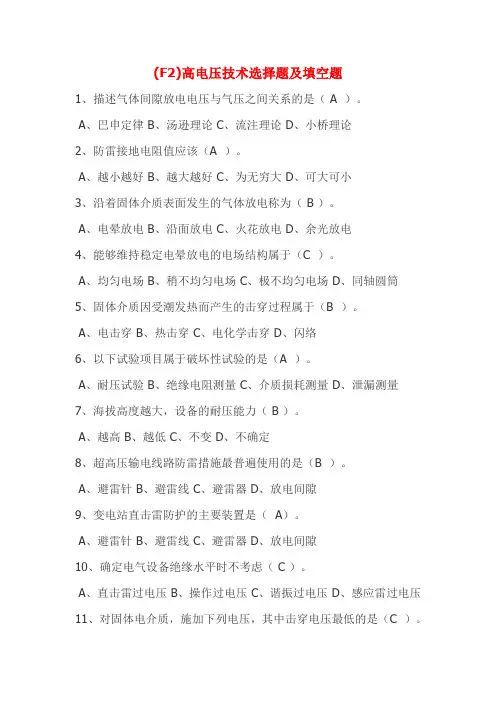

(F2)高电压技术选择题及填空题1、描述气体间隙放电电压与气压之间关系的是（ A ）。

A、巴申定律B、汤逊理论C、流注理论D、小桥理论2、防雷接地电阻值应该（A ）。

A、越小越好B、越大越好C、为无穷大D、可大可小3、沿着固体介质表面发生的气体放电称为（ B ）。

A、电晕放电B、沿面放电C、火花放电D、余光放电4、能够维持稳定电晕放电的电场结构属于（C ）。

A、均匀电场B、稍不均匀电场C、极不均匀电场D、同轴圆筒5、固体介质因受潮发热而产生的击穿过程属于（B ）。

A、电击穿B、热击穿C、电化学击穿D、闪络6、以下试验项目属于破坏性试验的是（A ）。

A、耐压试验B、绝缘电阻测量C、介质损耗测量D、泄漏测量7、海拔高度越大，设备的耐压能力（ B ）。

A、越高B、越低C、不变D、不确定8、超高压输电线路防雷措施最普遍使用的是（B ）。

A、避雷针B、避雷线C、避雷器D、放电间隙9、变电站直击雷防护的主要装置是（ A）。

A、避雷针B、避雷线C、避雷器D、放电间隙10、确定电气设备绝缘水平时不考虑（ C ）。

A、直击雷过电压B、操作过电压C、谐振过电压D、感应雷过电压11、对固体电介质，施加下列电压，其中击穿电压最低的是（C ）。

A、直流电压B、工频交流电压C、高频交流电压D、雷电冲击电压12、以下四种表述中，对波阻抗描述正确的是（ B ）。

A、波阻抗是导线上电压和电流的比值。

B、波阻抗是储能元件，电阻是耗能元件，因此对电源来说，两者不等效C、波阻抗的数值与导线的电感、电容有关，因此波阻抗与线路长度有关D、波阻抗的数值与线路的几何尺寸有关13、波阻抗为Z的线路末端接负载电阻R，且R＝Z。

入射电压U0到达末端时，波的折反射系数为（ A ）。

A、折射系数α＝1，反射系数β＝0B、折射系数α＝－1，反射系数β＝1C、折射系数α＝0，反射系数β＝1D、折射系数α＝1，反射系数β＝－114、氧化锌避雷器具有的明显特点是（ C ）。

高电压技术试题及答案高电压技术试题及答案(一)一、填空题(本大题共10小题，每空1分，共10分)1、沿面放电发展到整个表面空气层击穿的现象叫闪络。

2、避雷器其类型分为保护间隙、管型避雷器、阀型避雷器。

装订线3、接地装置可分为保护接地、工作接地、防雷接地接地。

4、传输线路的波阻抗与单位长度电感L0和___电容C0 有关，与线路长度无关。

5、变压器内部固体绝缘的老化形式有：电老化和___热老化_____。

6、根据内部过电压产生的原因可分为操作过电压和暂时过电压。

7、避雷针(线)的保护范围是指具有___0、1%___左右雷击概率的空间范围。

8、降低杆塔接地电阻是提高线路耐雷水平和防止____反击____的有效措施。

9、电源容量越小，空载长线的电容效应____越大____。

10、用QSI型电桥测量介质损失角正切时，其接线方式分为正接线和__反_____接线。

二、单项选择题(本大题共10小题，每小题2分，共20分)11、雷击跳闸率是指每 B km线路每年由雷击引起的跳闸次数。

A、10B、100C、500D、100012、根据设备的绝缘水平和造价，以下几种电压等级中，允许内过电压倍数最高的是( B )A、110kVB、35kV及以下C、220kVD、500kV13、流注理论未考虑( B )的现象。

A、碰撞游离B、表面游离C、光游离D、电荷畸变电场14、SF6气体具有较高绝缘强度的主要原因之一是( D )A、无色无味性B、不燃性C、无腐蚀性D、电负性15、介质损耗角正切值测量时，采用移相法可以消除( B )的干扰。

A、高于试验电源频率B、与试验电源同频率C、低于试验电源频率D、任何频率16、不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( B )A、远大于1B、远小于1C、约等于1D、不易确定17、构成冲击电压发生器基本回路的元件有冲击性主电容C1，负荷电容C2，波头电阻R1和波尾电阻R2。

为了获得一很快由零上升到峰值然后较慢下降的冲击电压，应使( B )A、C1C2,R1R2B、C1C2,R1R2C、C1C2,R1R2D、C1C2,R1R218、下列表述中，对波阻抗描述不正确的是( C )A、波阻抗是前行波电压与前行波电流之比B、对于电源来说波阻抗与电阻是等效的C、线路越长，则波阻抗越大D、波阻抗的大小与线路的几何尺寸有关19、根据我国有关标准，220KV线路的绕击耐雷水平是( A )A、12KAB、16kAC、80kAD、120kA 20、在110kV～220kV系统中，为绝缘配合许可的相对地操作过电压的倍数为____C__。

《高电压技术》离线作业考核试题及答案一、选择题（每题2分，共20分）1. 高电压技术的研究对象主要是（）A. 电压等级超过1000V的电气设备B. 电压等级超过10000V的电气设备C. 电压等级超过500kV的电气设备D. 电压等级超过1000kV的电气设备答案：A2. 下列哪种电压等级的输电线路属于高压输电线路？（）A. 110kVB. 220kVC. 330kVD. 500kV答案：B3. 高电压技术中，下列哪种设备属于绝缘子？（）A. 避雷针B. 支柱绝缘子C. 电流互感器D. 电压互感器答案：B4. 下列哪种材料属于绝缘材料？（）A. 铜线B. 铝线C. 玻璃D. 钢筋答案：C5. 下列哪种设备用于限制过电压？（）A. 避雷针B. 避雷器C. 电压互感器D. 电流互感器答案：B二、填空题（每题3分，共30分）6. 高电压技术的核心问题是研究电气设备的______。

答案：绝缘特性7. 在高电压技术中，电气设备的绝缘水平通常用______表示。

答案：击穿电压8. 高压输电线路的绝缘配合主要包括______和______。

答案：绝缘子串、空气间隙9. 高电压实验室通常包括______、______和______。

答案：高电压发生器、试验变压器、绝缘测试仪10. 下列设备中，属于电力系统过电压保护设备的是______、______和______。

答案：避雷针、避雷器、氧化锌避雷器三、判断题（每题2分，共20分）11. 高电压技术的应用领域包括电力系统、工业生产、交通运输等。

（）答案：正确12. 高电压实验室的试验设备需要定期进行校验，以确保数据的准确性。

（）答案：正确13. 在高电压技术中，空气间隙的击穿电压与电极形状无关。

（）答案：错误14. 绝缘子的主要作用是支持和固定导线，防止导线与地面接触。

（）答案：正确15. 避雷针的作用是引导雷电流顺利导入大地，保护电力系统设备免受雷击。

（）答案：正确四、简答题（每题10分，共30分）16. 简述高电压技术在电力系统中的应用。

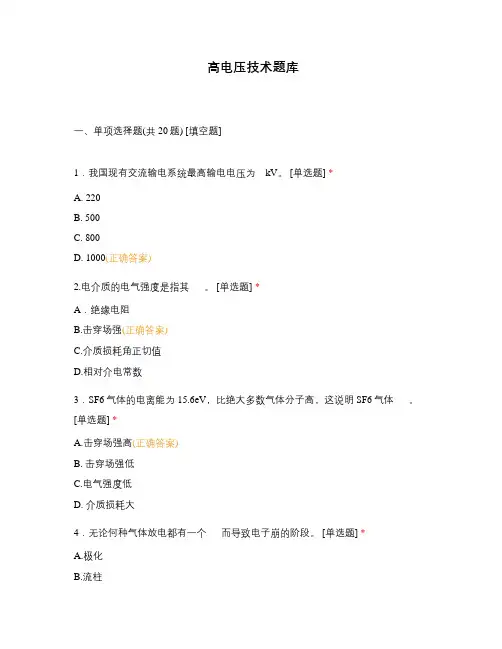

高电压技术题库一、单项选择题(共20题) [填空题]_________________________________1．我国现有交流输电系统最高输电电压为__kV。

[单选题] *A. 220B. 500C. 800D. 1000(正确答案)2.电介质的电气强度是指其___。

[单选题] *A．绝缘电阻B.击穿场强(正确答案)C.介质损耗角正切值D.相对介电常数3．SF6气体的电离能为15.6eV，比绝大多数气体分子高，这说明SF6气体___。

[单选题] *A.击穿场强高(正确答案)B. 击穿场强低C.电气强度低D. 介质损耗大4．无论何种气体放电都有一个___而导致电子崩的阶段。

[单选题] *A.极化B.流柱C.电子碰撞电离(正确答案)D.击穿5．在“棒－板”气隙中，当外加电压达到自持放电起始电压时，棒极附近将出现 [单选题] *___。

A．流柱B.电晕放电(正确答案)C.极化D.闪络6．超高压输电线路采用分裂导线的目的是______。

[单选题] *A.节省导线B.减小线路电能损耗C.防止或减轻电晕放电(正确答案)D.降低电晕起始场强7．在均匀或稍不均匀电场中，标准大气条件下空气的击穿场强为___kV/cm左右。

[单选题] *A.30(正确答案)B. 50C. 100D.1508．在下列四种类型的电介质极化中，极化时间最长的是___。

[单选题] *A.电子式极化B.离子式极化C.偶极子极化D.夹层极化(正确答案)9．电介质的电导率越大，其___。

[单选题] *A.绝缘电阻越大B.绝缘电阻越小(正确答案)C.介质损耗越小D.泄漏电流越小10．固体介质的击穿有电击穿、热击穿和__击穿三种形式。

[单选题] *A.局部放电(正确答案)B.电晕放电C.滑闪放电D.先导放电11．下列绝缘试验中，______不属于非破坏性试验。

[单选题] *A.测绝缘电阻B. 测泄漏电流C. 测介质损耗角正切值D.耐压试验(正确答案)12．绝缘电老化的主要原因是______。

(1083)《高电压技术》复习题一、单项选择题1.阀式避雷器的保护比是指残压与（）电压之比。

A.冲击放电 B.额定放电 C.灭弧放电 D.工频放电 参考答案：C2.我国把年平均雷电日不超过（）日的地区叫少雷区。

A.10B.15C.5D.20 参考答案：B3.解释电压较高、距离较长的间隙中的气体放电过程可用（） A.汤逊理论 B.巴申定律 C.小桥理论 D.流注理论 参考答案：D4.SF6 气体具有较高绝缘强度的主要原因之一是（） A.无色无味性 B.不燃性 C.无腐蚀性 D.电负性 参考答案：D5.在中性点不接地系统和消弧线圈接地电网中，切除空载线路过电压一般不超过（）倍。

A.5.5B.3.5C.5D.3 参考答案：B6.极化时间最短的是（）。

A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 参考答案：A7.由于光辐射而产生游离的形式称为（） A.碰撞游离 B.光游离 C.表面游离 D.热游离 参考答案：B8.不均匀的绝缘试品，如果绝缘严重受潮，吸收比 K 将（） A.远小于 1B.约等于 1C.远大于 1D.不确定 参考答案：B9.电晕放电是一种（）A.自持放电B.非自持放电C.电弧放电D.均匀场中放电 参考答案：A10.衡量电介质损耗大小用（）表示。

A.相对电介质B.介质损失角正切C.电介质极化D.电介质电导 参考答案：B。

11.电力系统中出现的稳态过电压基本可以分为哪两大类（） A.工频电压升高，谐振过电压 B.谐振过电压，线性谐振过电压C.工频电压升高，线性谐振过电压D.线性谐振过电压，参数谐振过电压 参考答案：A12.冲击电晕使行波能量损耗，线路的波阻抗（），导线的耦合系数（）。

A.增大，减小 B.增大，增大 C.减小，减小 D.减小，增大 参考答案：D13. 电力系统中出现的谐振过电压基本可以分为哪几类（） A.工频电压升高，铁磁谐振过电压，线性谐振过电压 B.工频电压升高，线性谐振过电压，参数谐振过电压 C.铁磁谐振过电压，线性谐振过电压，参数谐振过电压 D.工频电压升高，铁磁谐振过电压，参数谐振过电压 参考答案：C14. 调压器的调压方法为（）。

《高电压技术期末考试卷班级姓名座号得分一、单项选择题(本大题共8小题，每小题2分，共16分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.流注理论未考虑( )的现象。

A.碰撞游离B.表面游离C.光游离D.电荷畸变电场2.极化时间最短的是( )。

A.电子式极化B.离子式极化C.偶极子极化D.空间电荷极化3.先导通道的形成是以( )的出现为特征。

A.碰撞游离B.表现游离C.热游离D.光游离4.下列因素中，不会影响液体电介质击穿电压的是（）A.电压的频率B.温度C.电场的均匀程度D. 杂质5.电晕放电是一种（）。

A.滑闪放电B.非自持放电C.沿面放电D.自持放电6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）。

A.球—球间隙(球径50cm)B.棒—板间隙，棒为负极C.针—针间隙D.棒—板间隙，棒为正极7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( )A.远大于1B.远小于1C.约等于1D.不易确定8.雷击线路附近地面时，导线上的感应雷过电压与导线的（）A. 电阻率成反比B.悬挂高度成反比C.悬挂高度成正比D. 电阻率成正比二、填空题(本大题共9小题，每空1分，共18分)1.固体电介质电导包括_______电导和_______电导。

2.极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。

3.电介质的极化形式包括________、________、________和夹层极化。

4.气体放电现象包括_______和_______两种现象。

5.带电离子的产生主要有碰撞电离、______、______、表面电离等方式。

6.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。

7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。

8.在接地装置中，接地方式可分为________、________、________。

单选题描述气体间隙放电电压与气压之间关系的是（）。

A、巴申定律B、汤逊理论C、流注理论D、小桥理论答案：A防雷接地电阻值应该（）。

A、越小越好B、越大越好C、为无穷大D、可大可小答案：A沿着固体介质表面发生的气体放电称为（）。

A、电晕放电B、沿面放电C、火花放电D、余光放电答案：B能够维持稳定电晕放电的电场结构属于（）。

A、均匀电场B、稍不均匀电场C、极不均匀电场D、同轴圆筒答案：C固体介质因受潮发热而产生的击穿过程属于（）。

A、电击穿B、热击穿C、电化学击穿D、闪络答案：B以下试验项目属于破坏性试验的是（）。

A、耐压试验B、绝缘电阻测量C、介质损耗测量D、泄漏测量答案：A海拔高度越大，设备的耐压能力（）。

A、越高B、越低C、不变D、不确定答案：B超高压输电线路防雷措施最普遍使用的是（）。

A、避雷针B、避雷线C、避雷器D、放电间隙答案：B9、变电站直击雷防护的主要装置是（）。

A、避雷针B、避雷线C、避雷器D、放电间隙答案：A确定电气设备绝缘水平时不考虑（）。

A、直击雷过电压B、操作过电压C、谐振过电压D、感应雷过电压答案：C对固体电介质，施加下列电压，其中击穿电压最低的是（）。

A、直流电压B、工频交流电压C、高频交流电压D、雷电冲击电压答案：C以下四种表述中，对波阻抗描述正确的是（）。

A、波阻抗是导线上电压和电流的比值B、波阻抗是储能元件，电阻是耗能元件，因此对电源来说，两者不等效C、波阻抗的数值与导线的电感、电容有关，因此波阻抗与线路长度有关D、波阻抗的数值与线路的几何尺寸有关答案：B波阻抗为Z的线路末端接负载电阻R，且R＝Z。

入射电压U0到达末端时，波的折反射系数为（）。

A、折射系数α＝1，反射系数β＝0B、折射系数α＝－1，反射系数β＝1C、折射系数α＝0，反射系数β＝1D、折射系数α＝1，反射系数β＝－1答案：A氧化锌避雷器具有的明显特点是（）。

A、能大量吸收工频续流能量B、能在较高的冲击电压下泄放电流C、陡波响应能得到大大改善D、在相同电压作用下可减少阀片数答案：C如下电压等级线路中，要求限制的内过电压倍数最低的是（）。

《高电压技术》二、填空(每题2分，共20分)1.带电质点的复合2. 棒－板3. 1.24. 离子电导5. 低6. 降低7．反接法8. 工频高电压试验9. 巴申10．雷电冲击1. 带电质点消失的途径有带电质点受电场力的作用流入电极、带电质点的扩散和带电质点的复合____________。

2. 工程实际中，常用棒－棒或________________电极结构研究极不均匀电场下的击穿特性。

3. 国际上大多数国家对于标准雷电波的波前时间规定为________________μs。

4. 固体电介质的电导按载流子种类可分为电子电导和__________________。

5. 棒－板电极系统，棒为负极性时的电晕起始电压比棒为正极性的电晕起始电压低______。

6. 某220kV电气设备从平原地区移至高原地区，其工频耐压水平将_________________。

7．当电气设备的外壳接地时，采用西林电桥测量tanδ宜采用_________________。

8. 电气绝缘的高电压试验包括_________________、直流高电压试验和冲击高压试验。

9.在实际应用中,采用压缩气体或高真空作为高压设备绝缘的理论依据是____________定律. 10．BIL是指电气设备的____________绝缘水平。

三、单项选择题(每题2分，共32分)1．C 2. D 3. A 4. A 5. B 6. A 7. D 8. C 9. C 10.B 11.B 12.C 13.A 14.C 15.B16.A1．气体中带电质点产生的最重要方式是（）：A. 热电离B. 光电离C. 碰撞电离D. 以上都不是2. 下列仪器中，不能用来测量直流高电压的是（）A．测量球隙B．静电电压表C．电阻分压器D．电容分压器3. 下列说法中，（）是不正确的A．加在气隙上的电压达到最低静态击穿电压时，气隙即被击穿B．伏秒特性表示的是间隙上出现的电压最大值和间隙击穿时间的关系C．由于放电具有分散性，一般用50%击穿电压表示气隙的冲击击穿特性D．伏秒特性曲线是一个带状区域4. 关于操作冲击电压作用下极不均匀场的击穿电压，（）是不正确的A．操作冲击电压下气隙的击穿通常发生在波尾部分B．击穿电压与波前时间的关系曲线呈现“U”形C．气隙的操作冲击电压远低于雷电冲击电压，D．操作冲击击穿特性具有显著的饱和特征5. （）不是提高沿面放电电压的措施A．采用屏障和屏蔽B．降低表面憎水性C．减小绝缘体的表面电阻率D．使沿面的电位分布均匀6. 工频耐压试验时，工频变压器的负载大都为( )A. 电容性B. 电感性C. 纯电阻性D. 有寄生电感的电阻性7. 在气体放电过程中，与气体原子相撞产生碰撞电离的是（）A．离子B．分子C．质子D．电子8. 关于试验变压器的调压器，（）是不正确的A．电压应该平滑地调节 B. 有滑动触头的调压器，不应该发生火花C．其容量小于试验变压器的容量 D. 电压具有正弦波形且没有畸变9. 关于冲击高压发生器，（）是正确的A.只能产生雷电冲击高压B.只能产生操作冲击高压C．雷电冲击和操作冲击高压均能产生 D. 以上都不对10. 设S1、S2分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（）。

高电压工程样卷一．基本概念题（2×15=30分）二．填空题（1×20 =20分）三．选择题（1×5=5分）四．理论简答题（7×5=35分）五．分析与综述题（1×10=10分）六．计算与设计题（1×10=10分）七．实践指导题（1×10=10分）（五、六、七题选一）一．基本概念题（2×15=30分）（1）高电压技术（2）自持放电（3）电子崩（4）极性效应（5）污闪（6）电晕放电（7）等值盐密法（8）绝缘子（9）沿面放电（10）绕击（11）集中参数（12）分布参数（13）波过程（14）波阻抗（15）细线效应二．填空题（1×20 =20分）每空1分1．促使输电线路电压等级提高的直接动力是，第二个因素是。

2．高电压、高场强下的绝缘问题主要表现在三个方面，，。

3 列举并论述高电压、高场强下的特殊问题，，，。

4．高电压试验所面临的问题首先是，然后是，，另外还有。

5气体放电的主要形式有，，，，。

6 电极空间带电质点产生的主要方式有，，。

7 电极表面带电质点产生的主要方式有，，，。

8．带电质点消失的方式有，，。

9．影响空气间隙放电电压的因素主要有，，。

10影响沿面闪烙电压的因素有，，，。

11 提高沿面放电电压的方法有，，，，，。

12 按结构划分高压绝缘子分为，，。

三．选择题（1×5=5分）1．在高压输电行业中，习惯上称超高压是指（）A≤1KV B 1KV-100KV C 100KV-1000KV D≥1000KV2. 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生电离的形式称为（）。

A. 碰撞电离B.热电离C.光电离D.光电效应3 .高场强电极附近出现发光薄层，电流值不大，整个间隙仍处于绝缘状态，这属于（）。

A. 辉光放电B.刷状放电C.电弧放电D.电晕放电 4. 下列试验项目中，不属于绝缘预防性试验的是（ ）A 电晕放电及测量B 局部放电测量C 测量绝缘电阻及泄漏电流D tan δ测量 5．输电线路的波阻抗的大小与线路的长度（ ）。

一．选择题（本题共10个小题，共20分）在每个小题列出的四个选项中只有一个选项是符合题目要求的，将正确选项的字母填在题后的括号内。

1．解释电压较高、距离较长的间隙中的气体放电过程可用（）。

A．汤逊理论B．流注理论C．巴申定律D．小桥理论2．电晕放电是一种( )A．自持放电 B．非自持放电C．电弧放电 D．均匀场中放电3．下列因素中，明显影响离子式极化的是( )A．频率 B．气压C. 湿度 D．温度4．下列因素中，对电介质的tanδ影响不明显的是（）。

A．湿度 B．电源频率C．表面污秽 D．大气压强5．下列仪器中，不能用来测量直流高压的是( )A．高阻微安表 B．电容分压器C. 电阻分压器 D．静电电压表6．以下属于操作过电压的是( )A．工频电压升高 B．电弧接地过电压C．变电所侵入波过电压 D．铁磁谐振过电压7．下列不同类型的过电压中，不属于内过电压的是（）。

A．工频过电压B．操作过电压C．谐振过电压D．大气过电压8．输电线路的波阻抗的大小与线路的长度（）。

A．成正比B．成反比C．无关D．不确定9．我国的规程中规定线路防雷设计用雷电流波头时间为( ）A．1.2μs B．1.5PsC．2.6μ／s D.10μs10．以下几种方法中在抑制空载线路分闸过电压时相对最为有效的是( ）A. 采用多油断路器 B．采用中性点绝缘系统C. 采用六氟化硫断路器 D．中性点经消弧线圈接地二．简答题（共64分）1．简要论述汤逊放电理论。

（10分）2．简述绝缘污闪的发展过程及防污措施。

（10分）3．试比较电介质的电导和导体的电导有何不同。

（10分）4．测量绝缘介损正切有哪些接线方式，分别用于何种场合；进行测量绝缘介损正切时为消除误差需采取那些措施；测量可以判断以及不能判断的绝缘缺陷。

（24分）5．电力系统的接地按其功用可划分为哪几种，并说明其作用。

（10分）三．计算题（共16分）如下图所示，配电构架高21m，宽10m。

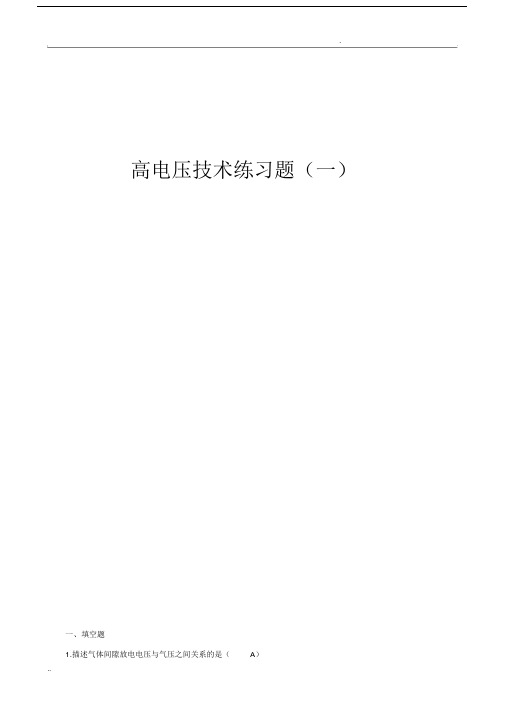

.高电压技术练习题（一）一、填空题1.描述气体间隙放电电压与气压之间关系的是（A）...A、巴申定律B、汤逊理论C、流注理论D、小桥理论。

2.防雷接地电阻值应该（ A ）。

A、越小越好B、越大越好C、为无穷大D、可大可小3.沿着固体介质表面发生的气体放电称为（B）A 电晕放电B、沿面放电C、火花放电D、余光放电4.能够维持稳定电晕放电的电场结构属于（C）A、均匀电场B、稍不均匀电场C、极不均匀电场D、同轴圆筒5.固体介质因受潮发热而产生的击穿过程属于（B）A、电击穿B、热击穿C、电化学击穿D、闪络6.以下试验项目属于破坏性试验的是（ A ）。

A、耐压试验B、绝缘电阻测量C、介质损耗测量D、泄漏测量7.海拔高度越大，设备的耐压能力（B）。

A、越高B、越低C、不变D、不确定8.超高压输电线路防雷措施最普遍使用的是（ B ）A、避雷针B、避雷线C、避雷器D、放电间隙9.变电站直击雷防护的主要装置是（ A ）。

A、避雷针B、避雷线C、避雷器D、放电间隙10.对固体电介质，施加下列电压，其中击穿电压最低的是（C）。

A、直流电压B、工频交流电压C、高频交流电压D、雷电冲击电压...11.纯直流电压作用下，能有效提高套管绝缘性能的措施是（C）。

A、减小套管体电容B、减小套管表面电阻C、增加沿面距离D、增加套管壁厚12.由于光辐射而产生游离的形式称为（ B ）。

A、碰撞游离B、光游离C、热游离D、表面游离答案：B19.解释气压较高、距离较长的间隙中的气体放电过程可用（ A ）A、流注理论B、汤逊理论C、巴申定律D、小桥理论13 测量绝缘电阻不能有效发现的缺陷是（ D ）。

A、绝缘整体受潮B、存在贯穿性的导电通道C、绝缘局部严重受潮D、绝缘中的局部缺陷14.设 S1、S2 分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（B）。

A、 S1 高于 S2B、 S1 低于 S2C、 S1 等于 S2D、 S1 与 S2 相交15.表示某地区雷电活动强度的主要指标是指雷暴小时与（ B ）。

课程编号 001903 拟题教研室（或老师）签名教研室主任签名课程名称（含档次）高电压技术专业层次本科专业电力系统及其自动化考试方式（开、闭卷）闭卷一、填空（10分）1、在极不均匀电场中，间隙完全被击穿之前，电极附近会发生，产生暗蓝色的晕光。

2、冲击电压分为和。

3、固体电介质的击穿有、和等形式。

4、某110KV电气设备从平原地区移至高原地区，其工频耐压水平将。

5、在线路防雷设计时，110KV输电线路的保护角一般取。

6、是指一年中有雷暴的天数。

7、电压直角波经过串联电容后，波形将发生变化，变成波。

二、选择（10分）1．解释电压较高、距离较长的间隙中的气体放电过程可用（）。

A．汤逊理论B．流注理论C．巴申定律D．小桥理论2．若固体电介质被击穿的时间很短、又无明显的温升，可判断是（）。

A．电化学击穿B．热击穿C．电击穿D．各类击穿都有3．下列试验中，属于破坏性试验的是（）。

A．绝缘电阻试验B．冲击耐压试验C．直流耐压试验D．局部放电试验4．输电线路的波阻抗的大小与线路的长度（）。

A．成正比B．成反比C．无关D．不确定5．下列不属于输电线路防雷措施的是（）。

A．架设避雷线B．架设耦合地线C．加设浪涌吸收器D．装设自动重合闸三、名词解释（15分）1、自持放电和非自持放电2、介质损失角正切3、吸收比和极化指数4、反击和绕击5、保护角四、简答：（45分）1、简述汤逊理论和流注理论的异同点，并说明各自的适用范围。

2、试解释沿面闪络电压明显低于纯空气间隙的击穿电压的原因。

3、固体电介质的电击穿和热击穿有什么区别？4、在测试电气设备的介质损失角正切值时什么时候用正接线，什么时候用反接线；正接线和反接线各有什么特点？5、局部放电是怎样产生的？在电力系统中常用什么方法进行测量,为什么？6、测试电容量较大的被试品的绝缘电阻时如何防止被试品反放电烧坏兆欧表？为什么要对被试品充分放电？7、测量电气设备的介损tgδ能发现什么缺陷？不能发现什么缺陷？在测试时要注意什么？8、输电线路遭受雷击发生跳闸需要满足的两个条件，并解释建弧率的概念。

高电压技术试题第一套一、填空题（每空1分，共20分）1：处于电场中的绝缘电介质，必然会存在一定的能量损耗，这些由极化、电导等因素引起的损耗称为，其主要来源于和两个方面。

2：汤逊理论认为：是气体放电时电流倍增的主要过程，而是维持放电的重要条件。

3：电介质的极化强弱可用的大小来表示。

它与该介质分子的极性强弱有关，还受到、等因素的影响。

4：直流电压下电介质仅有所引起的损耗；交流电压下电介质既有损耗，又有损耗。

5：大型高电压试验设备通常包括，，和。

6：避雷器的残压是指雷电流通过避雷器时在上产生的压降。

7：电力系统中过电压的类型主要有：、、和。

8：三相断路器合闸时总存在一定程度的不同期，而这将加大过电压幅值，因而在超高压系统中多采用。

二：单项选择题（将所选择的答案号填在括号内，每题2分，共20分）1.流注理论未考虑( )的现象。

A.碰撞游离B.表面游离C.光游离D.电荷畸变电场2.电晕放电是一种( )A.非自持放电现象B.沿面放电现象C.局部放电现象D.污闪现象3.对电容分压器的低压臂的结构，下列说法不合理的是（）A.低压臂电容的内电感必须很小B.应该用同轴插头，插入低压臂的屏蔽箱C.缆输入端应尽可能靠近电容C2的两极D.abc环路线应该比较长4.介质损耗角正切值测量时，采用移相法可以消除( )的干扰。

A.高于试验电源频率B.低于试验电源频率C.与试验电源同频率D.任何频率5.以下四种表述中，对波阻抗描述正确的是( )A.波阻抗是前行波电压与前行波电流之比B.对于电源来说波阻抗与电阻是等效的C.线路越长，波阻抗越大D.波阻抗的大小与线路的几何尺寸有关6.雷击线路时，线路绝缘不发生闪络的最大雷电流幅值称为( )。

A.地面落雷密度B. 击杆率C.雷击跳闸率D.耐雷水平7.输电线路的波阻抗的大小与线路的长度( )A．成正比B．成反比C．无关D．不确定8.避雷针保护范围通常是指雷击概率为（）A．0%的空间范围B．10％的空间范围C．1％的空间范围D．0.1％的空间范围9.中性点经消弧线圈接地通常采用的运行方式是( )A.全补偿B.过补偿C.欠补偿D.不确定的10.断线过电压属于( )A.大气过电压B.操作过电压C.工频过电压D.谐振过电压三. 简答题（每题6分，共30）1：为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？2：为什么均匀电场中沿面闪络电压比纯空气间隙的击穿电压要低？3：高压实验室中常用来测量交流高电压的方法的有哪几种？4：波阻抗与集中参数电阻本质上有什么不同?5：空载线路合闸过电压产生的原因和影响因素是什么？四：计算题（共30分）1：一幅值U0=1000kV的无限长直角波从一条波阻抗Z1=500Ω的架空线路经一串联电阻R=550Ω与一根波阻抗Z 2=50Ω的电缆线路相连，如图所示。

参考答案第一章电介质的极化、电导和损耗一、单项选择题：1. D2. D3. B二、填空题：1. 增大了2．电子式极化、离子式极化、偶极子式极化、空间电荷极化（夹层式极化）3．在电场作用下极化程度的物理量4．电子式极化、离子式极化5．偶极子式极化、空间电荷极化（夹层式极化）6．大些7．离子性、电子性8．电导强弱程度9．电场强度、温度、杂质10．体积电导、表面电导11．电导损耗、极化损耗12．电导13．δωCtgU214．电导三、简答题1．答：电介质的电导为离子性电导，随着温度的升高，分子的热运动加剧，分子之间的联系减弱，介质中离解出的离子数目增多，所以电导率增大。

而导体的电导是电子性电导，温度升高，分子的热运动加剧，电子在电场作用下定向运动时遇到的阻力增大，所以电导率降低。

2．答：不同。

电介质在直流电压作用下只有电导损耗，而在交流电压作用下除了电导损耗外还有周期性极化引起的极化损耗，所以同样条件下，电介质在交流电压下的损耗大于直流电压下的损耗。

3．答：电介质的电导是离子性电导，而金属导体的电导是电子性电导；电介质的电导率小，导体的电导率大；随温度升高，电介质的电导率增大，导体的电导率减小。

第二章气体电介质的击穿特性一、单项选择题：1．B 2. C 3. A 4. C 5. B 6. D 7. A8. C 9. D 10. A11. D 12. B 13. C 14. C二、填空题：1. 辉光放电、火花放电、电弧放电、电晕放电2．最小3．升高4．空间光游离5．棒—棒6．扩散7．改善电场分布、削弱气隙中的游离过程8．固体介质9．20℃、101.310．低11．增大12．250/250013．空间电荷14．增大三、简答题1．答：（1）因棒极附近场强很高，不论棒的极性如何，当外加电压达到一定值后，此强场区内的气体首先发生游离。

当棒具有正极性时，间隙中出现的电子向棒极运动，进入强电场区，引起碰撞游离，形成电子崩。

高电压技术试题及答案第一节选择题1. 高电压技术的定义是：a) 将电压提高至一定水平的技术b) 运用高电压进行实验和应用的技术c) 电压高于1000V的技术d) 运用电压进行设备维护的技术答案：a) 将电压提高至一定水平的技术2. 高电压技术的主要应用领域是：a) 电力系统b) 无线通信c) 医疗器械d) 石油开采答案：a) 电力系统3. 高电压技术的风险主要包括以下哪些方面：a) 电击b) 火灾c) 电磁辐射d) 过电压答案：a) 电击、b) 火灾、d) 过电压4. 以下哪个是高电压技术中常见的保护措施：a) 绝缘材料的选择b) 接地保护c) 过压保护d) 电弧隔离装置答案：a) 绝缘材料的选择、b) 接地保护、c) 过压保护、d) 电弧隔离装置5. 高电压技术中常用的测试仪器有：a) 高压发生器b) 绝缘电阻测试仪c) 电子束加速器d) 高频电磁辐射测试仪答案：a) 高压发生器、b) 绝缘电阻测试仪、d) 高频电磁辐射测试仪第二节-填空题1. 高电压系统中，______是为了保证设备安全而必不可少的装置。

答案：绝缘材料2. 高电压系统中，______是为了保护人身安全而必不可少的措施。

答案：接地保护3. 高电压线路中，______是为了防止设备过载而设置的装置。

答案：过压保护第三节-简答题1. 请简要说明高电压技术在电力系统中的应用，并列举一个具体例子。

答案：高电压技术在电力系统中的应用广泛，其中主要包括输电线路、变电站和绝缘设备。

以输电线路为例，高电压可以减少电流的损耗，使得电能的传输更加高效。

此外，通过采用高电压技术，可以使得输电线路的长度得到延长，减少线路的数量和建设成本。

一个具体例子是交流输电系统中的超高压输电。

通过提高输电线路的电压，可以减少输电线路损耗，并且可以减少电流的大小，从而减少线路所需的导线横截面积。

这样一来，可以大幅降低输电线路的建设成本，并提高电能传输的效率。

2. 高电压技术所面临的主要风险是什么？请提出相应的防护措施。
