S3C2410中文手册第7章_时钟和功率管理

S3C2410X中文数据手册
S3C2410X是一款高性能、低功耗的嵌入式微处理器，采用ARM920T架构，主频可达到203MHz。

该处理器集成了大量外设，包括UART、SPI、I2C、USB等，适用于各种嵌入式应
用领域。

S3C2410X采用32位总线和16位SDRAM控制器，支持1GB的外部存储器。

其片上存储器包括16KB的指令缓存和16KB的数据缓存，以及64KB的一级缓存和8KB的二级缓存。

该处理器支持多种外部时钟源和PLL倍频，使其具有较高的灵活性和可扩展性。

同时，它还具有多种低功耗模式，能够在不同要求下实现高效能与省电的平衡。

另外，S3C2410X还支持多种中断向量，以及软件/硬件调试功能，使得开发人员可以
快速和准确地调试和优化代码。

综合来看，S3C2410X是一款功能强大、灵活性强、省电节能的嵌入式微处理器，适用于各种应用领域，是一款值得关注的产品。

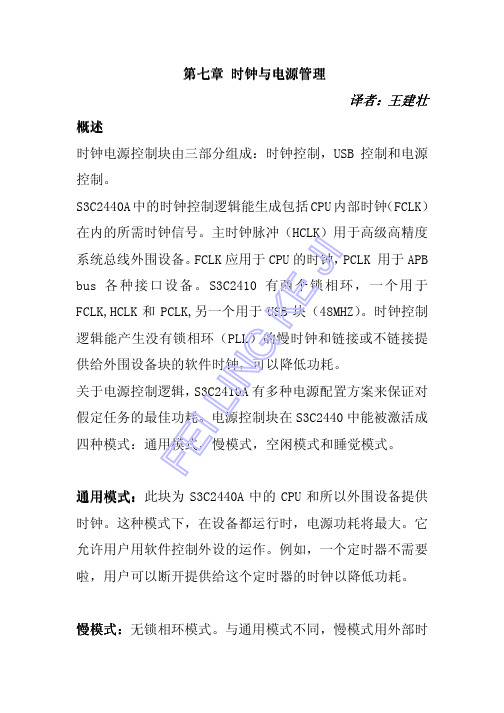

S3C2440 PLL设置详解CPU上电几毫秒后，晶振输出稳定，FCLK=Fin（晶振频率），CPU开始执行指令。

但实际上，FCLK可以高于Fin，为了提高系统时钟，需要用软件来启用PLL。

这就需要设置CLKDIVN，MPLLCON，UPLLCON这3个寄存器。

CLKDIVN寄存器用于设置FCLK，HCLK，PCLK三者的比例，MPLLCON用于设置主频FCLK，UPLLCON用于设置USB时钟UCLK。

S3C2440APLL源有两个,一个是MPLL,另一个是UPLL. MPLL用于CPU用外设,UPLL只用于USB.，包括CPU的FCLK，AHB总线外设的HCLK以及APB总线外设的PCLK。

S3C2440A包含两个锁相环（PLL）：MPLL提供给FCLK、HCLK和PCLK，UPLL 专用于USB模块（48MHz）。

时钟控制逻辑可以不使用PLL来减慢时钟，并且可以由软件连接或断开各外设模块的时钟，以降低功耗。

S3C2440A的主时钟源由外部时钟（EXTCLK）或者外部晶振（XTIPll）提供，输入时钟源由模式控制引脚OM3和OM2控制选择，在复位信号的上升沿参考OM3和OM2的引脚将OM[3:2]的状态在内部锁定，如图1所示图1 引导启动时的时钟源选择选择不同输入时钟源时连接方式如图2所示：图2 时钟连接参考通过在片内集成的2个锁相环：MPLL和UPLL，可对输入的Fin=12MHz的晶振频率进行倍频。

S3C2440使用了三个倍频因子MDIV、PDIV和SDIV来设置倍频，通过寄存器MPLLCON和UPLLCON可分别设置各自的倍频因子。

其中MPLLCON寄存器用于设置处理器内核时钟主频FCLK，其输入输出频率间的关系为FCLK=MPLL=(2*m*Fin)/(p*2^s)其中m=(MDIV+8), p=(PDIV+2), s=SDIV。

其中UPLLCON寄存器用于产生48MHz或96MHz，提供USB时钟（UCLK），其输入输出频率间的关系为UCLK=UPLL=(m * Fin) / (p * 2^s)其中m=(MDIV+8), p=(PDIV+2), s=SDIV。
