单片机实验六-中断系统实验

一、实验目的1. 了解中断的基本概念和作用。

2. 掌握中断处理程序的设计方法。

3. 熟悉中断控制器的工作原理。

4. 通过实验验证中断系统的功能。

二、实验原理中断是一种处理程序，当系统需要处理某个事件时，暂时中断当前程序的执行，转而执行中断处理程序。

中断处理程序执行完毕后，返回到被中断程序的原点继续执行。

中断系统由中断控制器、中断处理程序和中断请求源组成。

三、实验设备1. PC机一台2. 开发板一块3. 示波器一台4. 编译器一套四、实验步骤1. 实验环境搭建（1）将开发板插入PC机的USB接口。

（2）打开编译器，新建一个C语言项目。

（3）编写实验代码。

2. 编写中断处理程序（1）定义中断服务例程（ISR）函数。

（2）编写ISR函数，实现中断处理功能。

（3）在主函数中调用ISR函数。

3. 编写主函数（1）初始化中断控制器。

（2）设置中断向量表。

（3）启动中断控制器。

4. 编译与调试（1）将编写好的代码编译成可执行文件。

（2）将可执行文件烧写到开发板中。

（3）打开示波器，观察中断信号。

5. 实验验证（1）通过按键、串口或其他方式触发中断。

（2）观察示波器上的中断信号，验证中断处理程序是否正确执行。

五、实验结果与分析1. 实验结果通过实验，成功实现了中断系统的功能。

在触发中断后，示波器上出现了中断信号，表明中断处理程序已正确执行。

2. 实验分析（1）中断控制器初始化正确，中断向量表设置正确。

（2）ISR函数编写正确，能够正确处理中断事件。

（3）主函数调用ISR函数，实现了中断处理。

六、实验总结通过本次实验，掌握了中断的基本概念和作用，熟悉了中断处理程序的设计方法，了解了中断控制器的工作原理。

实验结果表明，中断系统能够正常工作，达到了实验目的。

七、实验改进与展望1. 在实验中，可以尝试使用不同类型的中断源，如定时器中断、串口中断等，以进一步验证中断系统的功能。

2. 可以研究中断嵌套处理，实现更复杂的中断处理流程。

外部中断实验一、实验目的1．掌握外部中断技术的基本使用方法2．掌握中断处理程序的编写方法二、实验原理1．外部中断的初始化设置的三项内容：中断总允许即EA=1，外部中断允许即EXi=1（i=0或1），中断方式设置。

中断方式设置一般有两种方式：电平方式和脉冲方式.2．中断服务的关键：(1)保护进入中断时的状态。

堆栈有保护断点和保护现场的功能使用PUSH，在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。

注：中断程序自动保护PC，对其做入栈操作(2)用POP指令恢复中断时的现场。

(先进后出)3．中断控制原理：中断控制是提供给用户使用的中断控制手段。

实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON 、IE 、SCON 及IP。

TF1TR1TF0TR0IE1IT1IE0IT0TCON格式（中断控制字）TF1、TF0：定时器/计数器T的溢出中断请求标志位；TR1、TR0：计数器控制位TR1(TR0)=1启动定时器TR1(TR0)=0停止计数器IE1：外部中断请求1标志位；IT1：选择外部请求1；IE0：外部中断请求0标志位；IT0：IT0=0为低电平触发IT0=1为负跳变有效；复位后TCON被清零，中断请求被禁止。

SCON格式（触发方式中断控制字）TI：串行口的发送中断请求标志位。

发送1帧串行数据后，硬件自动为TI置1。

注：CPU不会为T1清零，需要在中断程序中用软件为TI清零RI：串行口接受中断请求标志位。

接收完1帧串行数据后，硬件自动为RI置1。

注：CPU不会为R1清零，需要在中断程序中用软件为RI清零三、实验内容参考实验程序（主程序为P1口输出跑马灯程序），编写中断子程序使得发生外部中断0，且为下降沿触发时，LED灯全亮。

中断结束后LED 继续接上次状态进行跑马灯闪烁。

注：注意保护现场。

且编译器不支持工作组寄存器名（R0-R7）入栈，需要对栈地址操作。

例：PUSH 06H （累加器支持左移右移不支持压栈出栈; 工作组寄存器不支持左移右移支持压栈出栈）；把R6入栈 等同 PHSHU R6四、实验步骤1．使用单片机最小应用系统1模块，P1接发光二极管，INTO接单次脉冲输出端。

一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。

中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。

本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。

二、实验目的1. 熟悉单片机中断系统的基本概念和原理。

2. 掌握中断源、中断优先级、中断服务程序等基本概念。

3. 学会使用单片机的中断系统实现实时响应外部事件。

4. 培养动手实践能力和问题解决能力。

三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。

（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。

b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。

c. 编译程序，下载到单片机实验板上。

d. 测试实验效果，观察LED灯的点亮和熄灭情况。

2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。

（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。

b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。

c. 编译程序，下载到单片机实验板上。

d. 测试实验效果，观察LED灯的闪烁情况。

3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。

（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。

b. 开启定时器中断和外部中断，设置中断优先级。

c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。

d. 编译程序，下载到单片机实验板上。

单片机原理中断实验一、实验前准备1. 实验目的：本实验旨在通过学习和实践，掌握单片机原理中断的基本概念和工作原理，并能灵活运用中断技术解决实际问题。

2. 实验器材：- STC89C52单片机开发板- LED灯- 电阻、电容等基本电子元器件- 连接线3. 实验原理：单片机原理中断实验是通过将外部事件（如按键按下、定时器溢出等）与单片机的中断系统相连，实现对外部事件的即时响应和处理。

单片机的中断系统可以在常规程序运行的过程中接收和响应中断请求，提高系统的实时性和可靠性。

4. 实验步骤：- 首先，将开发板上的LED灯与单片机相连。

- 将外部事件（例如，按键）与单片机的中断引脚相连。

- 对中断相关的寄存器进行初始化设置。

- 编写相应的中断服务程序。

- 在主程序中编写相应的处理代码。

二、实验过程以按键中断为例，以下为实验过程的详细步骤：1. 硬件连接：将按键连接到单片机的外部中断引脚上，同时将LED灯连接到单片机的IO口上，以实现按键按下时LED灯的亮灭。

2. 寄存器设置：通过编程设置单片机的寄存器，使其能够正确地接收和响应外部中断请求。

具体的设置包括中断使能、中断触发方式、中断优先级等。

3. 中断服务程序编写：根据实际需求，编写相应的中断服务程序。

在按键中断的情况下，可以编写一个简单的中断服务程序，通过判断按键的状态来控制LED灯的亮灭。

4. 主程序编写：在主程序中，编写相应的处理代码。

在按键中断的情况下，可以编写一个循环程序，不断检测按键的状态，并根据按键状态控制LED灯的亮灭。

三、实验结果经过实验验证，成功利用中断技术实现了按键按下时LED灯的亮灭，实现了对外部事件（按键）的即时响应和处理。

实验结果表明单片机中断技术在提高系统的实时性和可靠性方面具有重要作用。

四、实验总结通过本次实验，我对单片机原理中断有了更深入的了解。

掌握了中断系统的基本原理和工作方式，并成功运用中断技术解决实际问题。

在今后的学习和实践中，我将进一步熟悉和应用中断技术，不断提高自己的技术水平。

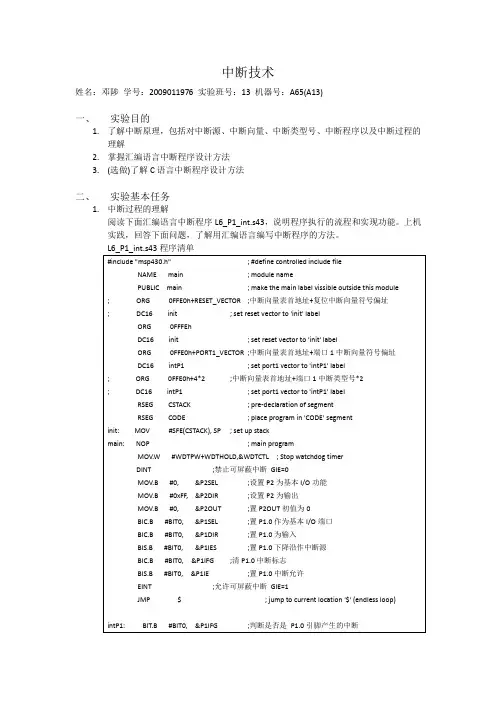

中断技术姓名：邓陟学号：2009011976 实验班号：13 机器号：A65(A13)一、实验目的1.了解中断原理，包括对中断源、中断向量、中断类型号、中断程序以及中断过程的理解2.掌握汇编语言中断程序设计方法3.(选做)了解C语言中断程序设计方法二、实验基本任务1.中断过程的理解阅读下面汇编语言中断程序L6_P1_int.s43，说明程序执行的流程和实现功能。

上机实践，回答下面问题，了解用汇编语言编写中断程序的方法。

2)为便于了解程序执行流程，可以在中断子程入口处（即标号intP1处）设置一个断点，然后运行程序，观察按下键和不按键时程序执行的流程。

回答下面问题：1)程序L6_P1_int.s43用的是哪个中断源？其中断类型号是多少？设计将实验板上的某一按键与该中断源对应的引脚相连。

运行程序，操作按键，观察现象。

中断源是P1.0下降沿，中断类型号4。

现象是L1~L8点亮熄灭情况反转。

2)在L6_P1_int.s43中，无CALL调用语句，中断程序如何能被执行？何时会被执行？中断程序靠硬件检测中断源触发，当有中断请求的时候会被执行。

3)在L6_P1_int.s43中，如果中断子程中不清分中断标志P1IFG的后果是什么？后果是一直执行中断程序。

该程序的现象是所有LED均处于闪烁状态，肉眼看来就是亮度介于点亮和熄灭之间。

4)如果L6_P1_int.s43中的PORT1_VECTOR改为PORT2_VECTOR，其他不变，程序执行的后果是什么？为什么？程序跑飞。

P1.0发出中断请求后，PC指向P1的中断子程，但由于未设置中断向量，PC的值为中断向量表中未设置的内容，即0h，地址0h处没有中断子程，程序跑飞。

5)如果去掉L6_P1_int.s43程序最后的那条无限循环语句，程序执行的结果是怎样？为什么？程序跑飞。

去掉无限循环语句后程序顺序执行，在没有中断请求的情况下执行中断子程且无法返回。

6)如果中断源采用的是P2.2, 按键用Key7,请设计连线，修改L6_P1_int.s43程序完成以中断方式响应Key7的操作。

单片机的中断实验报告单片机的中断实验报告引言：单片机是现代电子技术中的一种重要组成部分，广泛应用于各种电子设备中。

中断是单片机中的一种重要功能，能够提高系统的响应速度和实时性。

本实验旨在通过对单片机的中断功能进行实验，深入了解中断的原理和应用。

一、实验目的本实验旨在通过对单片机的中断功能进行实验，掌握中断的原理和应用，提高对单片机的理解和应用能力。

二、实验器材和材料1. 单片机开发板2. 电脑3. USB数据线4. LED灯5. 电阻、电容等元件三、实验原理中断是单片机中的一种重要功能，当某个事件发生时，单片机可以立即中断当前程序的执行，转而执行中断服务程序，处理该事件。

中断可以分为外部中断和内部中断两种类型。

外部中断由外部设备触发，如按键、传感器等；内部中断由单片机内部的某个模块触发，如定时器溢出、串口接收等。

四、实验步骤1. 连接单片机开发板和电脑，并通过USB数据线进行通信。

2. 在开发环境中编写中断服务程序，实现对外部中断的响应。

3. 将LED灯连接到开发板的某个IO口，并设置为输入模式。

4. 在主程序中配置外部中断的触发条件和中断服务程序。

5. 运行程序，触发外部中断，观察LED灯的亮灭情况。

五、实验结果与分析经过实验，我们成功实现了对外部中断的响应，并观察到LED灯在中断触发时的亮灭情况。

通过实验结果的分析，我们可以得出以下结论：1. 外部中断可以有效地提高系统的响应速度和实时性，特别适用于需要及时处理外部事件的应用场景。

2. 中断服务程序的编写和配置是实现中断功能的关键，需要充分理解中断的原理和编程方法。

3. 在实际应用中，需要根据具体的需求和硬件条件来选择合适的中断触发条件和中断服务程序。

六、实验总结通过本次实验，我们深入了解了单片机的中断功能，并通过实际操作掌握了中断的原理和应用方法。

中断作为一种重要的系统功能，可以提高系统的响应速度和实时性，广泛应用于各种电子设备中。

在今后的学习和工作中，我们将进一步探索中断的应用领域，并不断提高自己的单片机编程能力。

程序下载
通过单片机的下载接口，将可执行的二进制文件 下载到单片机中。
实验测试
通过按键触发外部中断，观察LED灯的状态变化， 验证程序的正确性。
04
实验结果与分析
中断响应时间测试
总结词
响应时间快
详细描述
在测试中，我们发现单片机的中断响应时间非常快，能够在极短的时间内对外 部事件做出响应。这主要得益于单片机的硬件架构和中断处理机制，使得单片 机能够迅速识别并处理外部事件。
提高编程能力
通过本次实验，我们认识到自己的编程能力还有很大的提升空间。在未来的学习中，我们将注重提高自 己的编程能力，包括代码的优化、调试技巧等方面。
THANKS
感谢观看
实验中的问题与解决方案
在实验过程中，我们遇到了一些问题，如中断触发条件不 稳定等，通过调整相关参数和优化代码，最终解决了这些 问题。
对实验的反思与建议
01
实验操作流程的不足
在实验过程中，我们发现操作流程仍存在一些不足之处，如某些步骤的
描述不够清晰，导致实验过程中出现了一些不必要的困惑。建议在后续
的实验指导书中对操作流程进行更加详细的描述。
深入学习单片机中断机制
通过本次实验，我们对单片机的中断机制有了初步的了解。在未来的学习中，我们计划深入学习单片机的中断机制， 了解更多关于中断的细节和应用技巧。
探索更多中断应用场景
除了本次实验中实现的按键中断和定时器中断外，我们还计划探索更多的中断应用场景，如串口中断、ADC中断等 ，以拓宽我们的知识面和应用能力。
05
结论与建议
实验结论
实验目标达成情况
实验目标是通过单片机实现外部中断和定时器中断，实验 过程中成功实现了外部按键中断和定时器中断，验证了单 片机的中断处理机制。

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

实验三中断实验一、实验内容1．当单片机的INT0端出现负脉冲时，进入相应的中断服务程序，P1口做输出口，接8只发光二极管，通过程序控制发光二极管依次点亮。

2．选择外部中断0（P3.2）接按键INTO到地，按下出现负脉冲时，进入相应的中断服务程序，在中断服务程序中，数码管显示加1，在0-9之间循环。

二、实验目的1、学习外部中断技术的基本使用方法。

2、学习中断处理程序的编程方法。

三、实验原理（中断原理部分参考教材填写）本实验中断处理程序的应用，最主要的地方是如何保护进入中断前的状态，使得中断程序执行完毕后能回到交通灯中断前的状态。

要保护的地方，除了累加器ACC、标志寄存器PSW外，还要注意。

一是主程序中的延时程序和中断处理程序中的延时程序不能混用，本实验中，主程序延时用的寄存器和中断延时用的寄存器应不相同。

四、实验电路（参考学习板说明书Page11)五、接线方式（参考学习板说明书Page11)P1口接发光二极管的L1—L8；单脉冲输出端“”接INI0，即接89C51的P3.2管脚。

六、参考程序程序一、ORG 0030Htmpdate: DB 01H,02H,04H,08H,10H,20H,40H,80H /*定义常量做为输出*/ORG 0000HLJMP MAINORG 0003HLJMP INTMAIN: SETB EA /*首先开启总中断*/SETB EX0 /*开启外部中断0 */SETB IT0 /* 设置成下降沿触发方式*/MOV R7,#8MOV DPTR,#TMPDATEL0: SJMP L0 //等待中断INT: DJNZ R7,L1 /*外部中断0 每按一次主板上的"INT0"键，中断响应，调用该函数，我们从P1口输出点亮发光二极管*/MOV R7,#8L1: MOV A,R7MOVC A,@A+DPTRCPL AMOV P1,ARETIEND程序二、/***************************************************************功能:按下按键，数码管加1,用中断的方法作者:txl时间:2009-04版本:V1.0***************************************************************/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit wei1=P2^0;sbit key1=P3^2;uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};//共阳数码管码表//全局变量uchar num;//函数声明void delay(uint z);void led_show(uchar temp);void main(){num=0;// IT0=1; //中断以下降沿方式触发IT0=0; //中断以低电平方式触发EX0=1; //允许外部中断0中断EA=1; //总中断开wei1=0;while(1){led_show(num); //显示}}/*************************************************************** 功能:外部中断0入口***************************************************************/ void EX0_Int() interrupt 0{EX0 = 0; //关中断num++;if(num==10)num=0;while(!key1);//消除抖动delay(5);while(!key1);// for(;!key1;); //等待放开EX0 = 1; //开中断}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void led_show(uchar temp){P0=table[temp];delay(5);}扩展程序三、#include <AT89X52.H> //包含头文件sbit led=P1^0;#define shuma P0 //数码管数据口sbit LED_0=P2^0; //定义数码管4个控制位sbit LED_1=P2^1;sbit LED_2=P2^2;sbit LED_3=P2^3;unsigned char m;unsigned int code ton[7];void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4);/*=====0-9=====A-G=====*/unsigned char a[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳极数码管的段码0 1 2 3 4 5 6 7 8 9 A B C D E F//定时初值计算方法：以5ms为例，5ms=5000us,0xffff-5000/1.085即为TH和TL的值void int1() interrupt 3 //T1中断，时间是5ms{TR1=0; //关中断TH1=0xed; //装定时器初值实现5ms定时TL1=0xff;ET1=1; //开中断TR1=1;display(1,2,3,4); //在中断里显示数字}void main( void ){m=1;TMOD=0x10; //设置为T1定时器TH1=0xed; //装定时器初值TL1=0xff;TR1=1; //开中断ET1=1;EA=1;while(1){}}void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4) {if(m==1) //每进入一次中断显示1位，用变量m作为显示位标识{LED_0=0; //使能该数码管控制位LED_1=LED_2=LED_3=1; //其他控制位无效shuma=a[d1]; //按照数据点亮该数码管}if(m==2) //第二次中断显示第二位{LED_1=0;LED_0=LED_2=LED_3=1;shuma=a[d2];}if(m==3) //第三次中断显示第三位{LED_2=0;LED_1=LED_0=LED_3=1;shuma=a[d3];}if(m==4) //第四次中断显示第四位{LED_3=0;LED_1=LED_2=LED_0=1;shuma=a[d4];}m++; //数码管位循环扫描if(m>=5) //如果4次中断显示完成，则回到第一重新显示m=1;}。

设置一个时间值(闹钟时间)，在将来的某个时刻该时间值会被超过。 当所设置的时间值被超过后，产生SIGALRM信号 如果不忽略或不捕捉此信号，则其默认动作是终止该进程 每个进程只能有一个闹钟时间。如果在调用alarm时，以前已为该进 程设置过闹钟时间，而且它还没有超时，则该闹钟时间的余留值作 为本次alarm函数调用的值返回。以前登记的闹钟时间则被新值代换
#include<unistd.h> #include<signal.h>
void handler() { printf("hello\n");} int main() { int i; signal(SIGALRM,handler); alarm(5); for(i=1;i<7;i++){ printf("sleep %d ...\n",i); sleep(1); } }
else { /*父进程*/ sleep(3); kill(pid,SIGKILL); /*向子进程发送SIGKILL信号*/ printf("parent send signal to kill child!\n"); waitpid(pid,NULL,0); /*等待pid退出*/ printf("child process exit!\n"); exit(0); } }
信号事件的发生有两个来源
硬件来源，比如我们按下了键盘或者其它
硬件故障 软件来源，最常用发送信号的系统函数是 kill, raise, alarm和setitimer以及sigqueue 函数，软件来源还包括一些非法运算等操 作
Linux中有30个软中断信号和31个实时
软中断信号

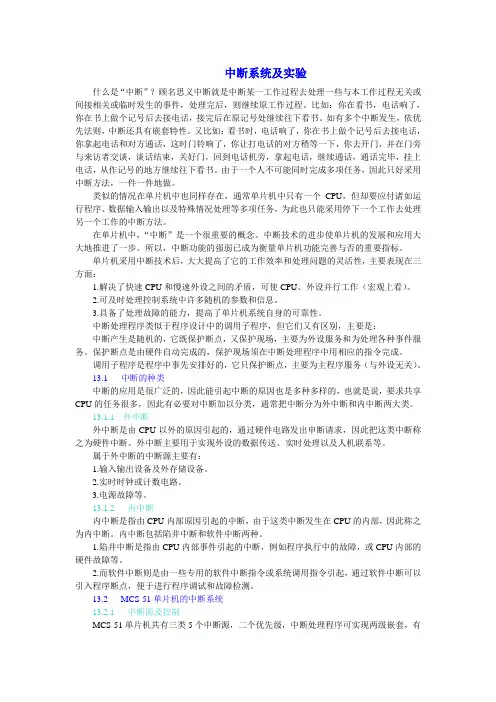

中断系统及实验什么是“中断”？顾名思义中断就是中断某一工作过程去处理一些与本工作过程无关或间接相关或临时发生的事件，处理完后，则继续原工作过程。

比如：你在看书，电话响了，你在书上做个记号后去接电话，接完后在原记号处继续往下看书。

如有多个中断发生，依优先法则，中断还具有嵌套特性。

又比如：看书时，电话响了，你在书上做个记号后去接电话，你拿起电话和对方通话，这时门铃响了，你让打电话的对方稍等一下，你去开门，并在门旁与来访者交谈，谈话结束，关好门，回到电话机旁，拿起电话，继续通话，通话完毕，挂上电话，从作记号的地方继续往下看书。

由于一个人不可能同时完成多项任务，因此只好采用中断方法，一件一件地做。

类似的情况在单片机中也同样存在，通常单片机中只有一个CPU，但却要应付诸如运行程序、数据输入输出以及特殊情况处理等多项任务，为此也只能采用停下一个工作去处理另一个工作的中断方法。

在单片机中，“中断”是一个很重要的概念。

中断技术的进步使单片机的发展和应用大大地推进了一步。

所以，中断功能的强弱已成为衡量单片机功能完善与否的重要指标。

单片机采用中断技术后，大大提高了它的工作效率和处理问题的灵活性，主要表现在三方面：1.解决了快速CPU和慢速外设之间的矛盾，可使CPU、外设并行工作（宏观上看）。

2.可及时处理控制系统中许多随机的参数和信息。

3.具备了处理故障的能力，提高了单片机系统自身的可靠性。

中断处理程序类似于程序设计中的调用子程序，但它们又有区别，主要是：中断产生是随机的，它既保护断点，又保护现场，主要为外设服务和为处理各种事件服务。

保护断点是由硬件自动完成的，保护现场须在中断处理程序中用相应的指令完成。

调用子程序是程序中事先安排好的，它只保护断点，主要为主程序服务（与外设无关）。

13.1 中断的种类中断的应用是很广泛的，因此能引起中断的原因也是多种多样的，也就是说，要求共享CPU的任务很多，因此有必要对中断加以分类，通常把中断分为外中断和内中断两大类。

一、实验目的1. 理解中断控制的基本原理，掌握中断控制器的功能和工作方式。

2. 学习在嵌入式系统中实现中断控制的方法，提高嵌入式系统设计的实践能力。

3. 通过实验，掌握中断优先级设置、中断服务程序编写以及中断嵌套等关键技术。

二、实验原理中断控制是嵌入式系统设计中常见的一种技术，它能够使CPU在执行当前程序时，响应来自外部设备的中断请求，从而实现实时处理。

中断控制器（如8259、PIC等）是中断控制的核心部件，它负责接收中断请求、判断中断优先级、选择中断服务程序等。

三、实验设备1. 嵌入式开发板：如STM32、AVR等。

2. 调试器：如ST-Link、JTAG等。

3. 示波器：用于观察信号波形。

4. 相关开发软件：如Keil、IAR等。

四、实验内容1. 中断控制器初始化根据所使用的开发板和中断控制器型号，编写初始化代码，配置中断控制器的工作模式、中断优先级等。

2. 中断服务程序编写编写中断服务程序，实现对中断事件的响应和处理。

根据实际需求，编写中断服务程序的内容，如读取传感器数据、控制执行器动作等。

3. 中断优先级设置根据系统需求，设置中断优先级。

例如，高优先级的中断请求应优先处理，以保证系统的实时性。

4. 中断嵌套实现中断嵌套功能，允许高优先级的中断请求打断低优先级的中断服务程序。

5. 实验验证编写测试程序，验证中断控制功能是否正常。

使用示波器观察信号波形，确保中断请求、中断服务程序等环节正确执行。

五、实验步骤1. 搭建实验环境将开发板、调试器、示波器等设备连接好，并启动相关开发软件。

2. 编写初始化代码根据开发板和中断控制器型号，编写初始化代码，配置中断控制器的工作模式、中断优先级等。

3. 编写中断服务程序根据实际需求，编写中断服务程序，实现对中断事件的响应和处理。

4. 设置中断优先级根据系统需求，设置中断优先级。

5. 实现中断嵌套实现中断嵌套功能，允许高优先级的中断请求打断低优先级的中断服务程序。

单片机中断实验报告单片机中断实验报告引言：单片机是一种集成电路，具有微处理器、存储器和各种输入输出设备等功能模块。

中断是单片机中的一种重要机制，它可以使单片机在执行某个任务时，暂停当前操作，转而执行其他紧急任务。

本次实验旨在深入了解单片机中断的原理和应用，以及如何在程序中实现中断功能。

一、实验目的本次实验的目的是通过编写程序，实现单片机中断功能，并验证中断的正确性和可靠性。

具体而言，我们将使用单片机的外部中断和定时器中断功能，分别实现按键中断和定时中断。

二、实验器材1. 单片机开发板2. 按键模块3. 七段数码管模块4. 电源模块5. 连接线等三、实验原理1. 外部中断外部中断是通过外部中断引脚与外部电路连接来实现的。

当外部电路触发中断条件时，单片机将暂停当前操作，转而执行中断服务程序。

在本实验中，我们将按键模块连接到外部中断引脚，当按下按键时，触发外部中断，实现按键中断功能。

2. 定时器中断定时器中断是通过定时器模块来实现的。

定时器可以按照设定的时间间隔产生中断请求信号，从而实现定时中断功能。

在本实验中，我们将使用定时器模块来实现每隔一段时间触发一次中断，实现定时中断功能。

四、实验步骤1. 连接电路将按键模块的输出引脚连接到单片机的外部中断引脚，将七段数码管模块连接到单片机的IO口。

接通电源，确保电路连接正确。

2. 编写程序使用C语言编写程序，首先需要初始化单片机的中断向量表和相关寄存器。

然后编写中断服务程序，根据实验要求实现按键中断和定时中断功能。

最后，在主程序中设置中断使能位，使得中断能够正常触发。

3. 烧录程序使用烧录器将编写好的程序烧录到单片机中。

4. 实验验证按下按键，观察七段数码管的显示是否按照预期变化。

等待一段时间，观察定时中断是否按照设定的时间间隔触发。

五、实验结果与分析经过实验验证，按键中断和定时中断功能均能够正常运行。

按下按键时，七段数码管的显示会按照预期变化，定时中断也能够按照设定的时间间隔触发。

中断及定时器实验报告中断及定时器实验报告引言：中断是计算机系统中一种重要的机制，它可以打破程序的顺序执行，响应外部事件的发生。

中断的引入使得计算机可以同时处理多个任务，提高了系统的效率和可靠性。

定时器是中断的一种常见应用，它可以在一定时间间隔内产生中断信号，实现定时任务的功能。

本实验旨在通过编程实现中断和定时器的功能，并测试其正确性和稳定性。

一、实验目的1. 学习中断的概念和原理；2. 掌握中断的编程方法和中断处理程序的编写；3. 理解定时器的工作原理和应用场景；4. 实现定时器的功能，并测试其正确性和稳定性。

二、实验过程1. 硬件准备在实验中，我们使用了一台基于8051单片机的开发板，通过连接外部电路和开发板的引脚，实现对定时器的控制。

2. 软件编程首先，我们需要在开发板上搭建一个简单的电路，包括一个LED灯和一个按钮。

然后，我们使用汇编语言编写中断处理程序，实现当按钮按下时，LED灯闪烁的功能。

具体的编程步骤如下：（1）设置中断向量表：将中断处理程序的地址存储到中断向量表中，以便系统在中断发生时能够正确地跳转到相应的处理程序；（2）初始化定时器：设置定时器的计数器初值和工作模式；（3）编写中断处理程序：当中断发生时，执行相应的处理程序。

在本实验中，我们编写了一个简单的中断处理程序，当按钮按下时，将LED灯的状态取反；（4）启用中断：使能中断，使得系统能够响应外部事件的发生。

3. 实验测试将编写的程序下载到开发板上，并连接相应的电路。

按下按钮，观察LED灯是否按照预期的频率闪烁。

通过调整定时器的计数器初值和工作模式，可以改变LED灯闪烁的频率。

三、实验结果经过多次实验测试，我们发现中断和定时器的功能正常，LED灯能够按照预期的频率闪烁。

通过改变定时器的计数器初值和工作模式，我们成功地实现了LED灯闪烁频率的调节。

实验结果表明，中断和定时器是一种有效的方法，可以实现对外部事件的及时响应和定时任务的精确控制。

实验六中断
一、实验目的
1、熟悉单片机中断系统的结构。

2、掌握编写外部中断的初始化程序。

二、实验设备
装有proteus的电脑一台
三、实验内容
单片机控制发光二极管闪烁，在时间间隔为1S中亮0.2S、0.8S 灭。

四、实验步骤
1、在proteus ISIS界面中编辑时间间隔1S的流水灯电路原理图，把该电路保存。

2、在keil中建立c程序文件并生成hex文件。

3、添加仿真文件。

双击单片机，打开其属性编辑框，在“program file”栏中，单击打开按钮，选取后缀名为*.HEX的目标代码文件。

在“clock frequency”栏中设置时钟频率为11.0592MHZ。

4、在proteus仿真界面中单击运行按钮，全速启动仿真。

五、实验结果及心得体会。

一、实验目的1. 理解中断系统的基本概念和工作原理。

2. 掌握中断请求、中断响应、中断处理和中断返回的过程。

3. 学习使用中断系统实现实时处理功能。

二、实验环境1. 操作系统：Windows 102. 编程语言：C/C++3. 开发环境：Visual Studio 2019三、实验内容1. 实验一：中断请求和中断响应2. 实验二：中断处理和中断返回3. 实验三：使用中断系统实现实时处理功能四、实验步骤（一）实验一：中断请求和中断响应1. 创建一个简单的C/C++程序，实现以下功能：- 定义一个全局变量，用于模拟中断请求。

- 实现一个中断服务例程（ISR），当全局变量被修改时，触发中断请求。

- 在主函数中，设置中断向量表，使CPU能够识别并响应中断请求。

2. 编写代码如下：```c#include <stdio.h>// 全局变量，用于模拟中断请求volatile int interrupt_flag = 0;// 中断服务例程void interrupt_service_routine() {printf("中断服务例程执行\n");interrupt_flag = 0; // 清除中断请求标志}// 主函数int main() {// 设置中断向量表// ...// 启动中断请求interrupt_flag = 1;while (1) {// 执行其他任务// ...}return 0;}```（二）实验二：中断处理和中断返回1. 在中断服务例程中，添加更多的处理逻辑，如： - 获取中断请求的来源。

- 执行相应的中断处理任务。

- 中断返回，恢复中断前的状态。

2. 修改中断服务例程如下：```cvoid interrupt_service_routine() { // 获取中断请求的来源int interrupt_source = ...;// 执行相应的中断处理任务switch (interrupt_source) {case ...:// ...break;case ...:// ...break;default:// ...break;}// 中断返回__asm {popairet}}```（三）实验三：使用中断系统实现实时处理功能1. 使用中断系统实现一个实时时钟（RTC）功能，要求：- 定时触发中断，更新RTC的值。

单片机中断源实验报告1. 理解单片机中断的概念和作用，2. 掌握单片机中断的使用方法和技巧，3. 通过实验加深对单片机中断编程的理解。

实验原理：在单片机的执行过程中，可以随时插入一个中断请求，使得单片机立即暂停当前的任务，转而去处理中断请求，处理完中断请求后再返回原来的任务继续执行。

单片机中断按照中断源的不同可以分为外部中断和内部中断两类：1. 外部中断：由外部硬件产生的中断请求，如外部按键、外部传感器等设备触发。

外部中断可以分为两种类型：上升沿触发和下降沿触发。

2. 内部中断：由单片机内部的某种事件触发的中断请求，常见的有定时器中断和串口中断等。

实验内容：本实验以STC89C52单片机为例，使用外部中断源（INT0）进行实验。

实验步骤：1. 硬件连接：将一个按键（作为外部中断源）连接到单片机的P3.2引脚，连接电源和地。

2. 编写中断初始化函数：设置单片机的相关中断寄存器，使得外部中断INT0在上升沿触发。

3. 编写中断服务函数：当外部中断INT0触发时，处理中断请求的函数。

4. 主函数调用：在主函数中调用中断初始化函数和中断服务函数。

5. 编译、烧录和运行程序。

实验结果：实验中可以通过单片机的INT0引脚，检测到外部按键的触发动作。

具体来说，按下按键时，单片机检测到INT0引脚的电平变化，触发中断请求，执行中断服务函数。

可以在中断服务函数中编写相应的功能代码，实现对按键触发事件的响应操作。

实验分析：本实验通过使用外部中断源，成功实现了外部按键触发中断的功能。

中断可以及时响应外部事件，提高了单片机的实时性和响应能力。

然而，中断服务函数的写法需要注意一些规则：首先，中断服务函数与主函数有一定的区别，例如函数的返回类型和参数等；另外，在中断服务函数的执行过程中，应尽量避免复杂的操作和长时间的延时，以保证整个系统的稳定性和实时性。

实验总结：通过本次实验，我进一步学习了单片机中断的使用方法和原理。

中断是单片机编程中一个非常重要的概念，它可以有效提高系统的实时性和响应能力，对于一些需要实时处理的任务尤为重要。
