光电子技术作业解答

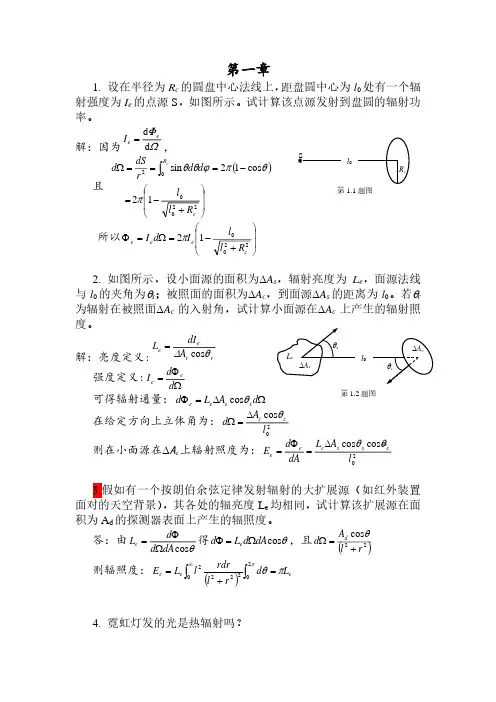

第一章1. 设在半径为R c 的圆盘中心法线上，距盘圆中心为l 0处有一个辐射强度为I e 的点源S ，如图所示。

试计算该点源发射到盘圆的辐射功率。

解：因为ΩΦd d ee I =， 且 ()⎪⎪⎭⎫ ⎝⎛+-=-===Ω⎰22000212cos 12sin c R R l l d d rdSd c πθπϕθθ 所以⎪⎪⎭⎫ ⎝⎛+-=Ω=Φ220012c e e e R l l I d I π2. 如图所示，设小面源的面积为∆A s ，辐射亮度为L e ，面源法线与l 0的夹角为θs ；被照面的面积为∆A c ，到面源∆A s 的距离为l 0。

若θc 为辐射在被照面∆A c 的入射角，试计算小面源在∆A c 上产生的辐射照度。

解：亮度定义:r r ee A dI L θ∆cos =强度定义:ΩΦ=d d I ee可得辐射通量：Ω∆=Φd A L d s s e e θcos在给定方向上立体角为：20cos l A d c c θ∆=Ω则在小面源在∆A c 上辐射照度为：20cos cos l A L dA d E cs s e e e θθ∆=Φ=3.假如有一个按朗伯余弦定律发射辐射的大扩展源（如红外装置面对的天空背景），其各处的辐亮度L e 均相同，试计算该扩展源在面积为A d 的探测器表面上产生的辐照度。

答：由θcos dA d d L e ΩΦ=得θcos dA d L d e Ω=Φ，且()22cos rl A d d +=Ωθ 则辐照度：()e e e L d rlrdrl L E πθπ=+=⎰⎰∞20022224. 霓虹灯发的光是热辐射吗？l 0SR c第1.1题图L e ∆A s ∆A cl 0 θsθc第1.2题图不是热辐射。

霓虹灯发的光是电致发光，在两端放置有电极的真空充入氖或氩等惰性气体，当两极间的电压增加到一定数值时，气体中的原子或离子受到被电场加速的电子的轰击，使原子中的电子受到激发。

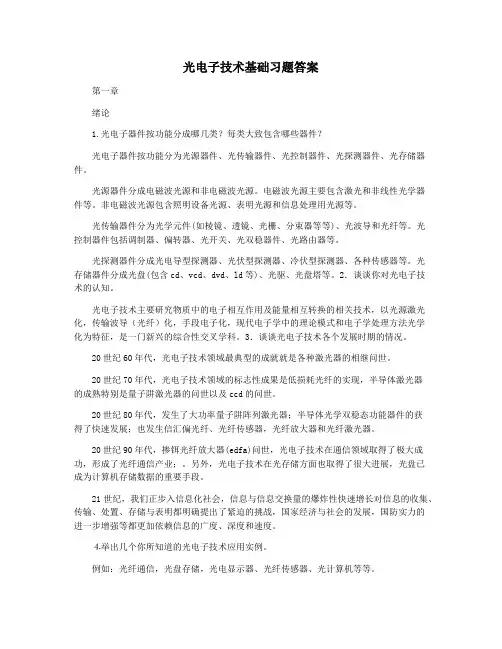

光电子技术基础习题答案第一章绪论1.光电子器件按功能分成哪几类？每类大致包含哪些器件？光电子器件按功能分为光源器件、光传输器件、光控制器件、光探测器件、光存储器件。

光源器件分成电磁波光源和非电磁波光源。

电磁波光源主要包含激光和非线性光学器件等。

非电磁波光源包含照明设备光源、表明光源和信息处理用光源等。

光传输器件分为光学元件(如棱镜、透镜、光栅、分束器等等)、光波导和光纤等。

光控制器件包括调制器、偏转器、光开关、光双稳器件、光路由器等。

光探测器件分成光电导型探测器、光伏型探测器、冷伏型探测器、各种传感器等。

光存储器件分成光盘(包含cd、vcd、dvd、ld等)、光驱、光盘塔等。

2．谈谈你对光电子技术的认知。

光电子技术主要研究物质中的电子相互作用及能量相互转换的相关技术，以光源激光化，传输波导（光纤）化，手段电子化，现代电子学中的理论模式和电子学处理方法光学化为特征，是一门新兴的综合性交叉学科。

3．谈谈光电子技术各个发展时期的情况。

20世纪60年代，光电子技术领域最典型的成就就是各种激光器的相继问世。

20世纪70年代，光电子技术领域的标志性成果是低损耗光纤的实现，半导体激光器的成熟特别是量子阱激光器的问世以及ccd的问世。

20世纪80年代，发生了大功率量子阱阵列激光器；半导体光学双稳态功能器件的获得了快速发展；也发生信汇偏光纤、光纤传感器，光纤放大器和光纤激光器。

20世纪90年代，掺铒光纤放大器(edfa)问世，光电子技术在通信领域取得了极大成功，形成了光纤通信产业；。

另外，光电子技术在光存储方面也取得了很大进展，光盘已成为计算机存储数据的重要手段。

21世纪，我们正步入信息化社会，信息与信息交换量的爆炸性快速增长对信息的收集、传输、处置、存储与表明都明确提出了紧迫的挑战，国家经济与社会的发展，国防实力的进一步增强等都更加依赖信息的广度、深度和速度。

⒋举出几个你所知道的光电子技术应用实例。

例如：光纤通信，光盘存储，光电显示器、光纤传感器、光计算机等等。

光电⼦技术（第⼆版）答案详解光电⼦技术（第⼆版）答案详解第⼀章1. 设在半径为 R c 的圆盘中⼼法线上，距盘圆中⼼为 l 0处有⼀个辐射强度为 I e 的点源 S ，如图所⽰。

试计算该点源发射到盘圆的辐射2.如图所⽰，设⼩⾯源的⾯积为 A s ，辐射亮度为 L e ，⾯源法线与 l 0的夹⾓为 s ；被照⾯的⾯积为 A c ，到⾯源 A s 的距离为 l 0。

若 c 为辐射在被照⾯ A c 的⼊射⾓，试计算⼩⾯源在 A c 上产⽣的辐射3. 假如有⼀个按朗伯余弦定律发射辐射的⼤扩展源（如红外装置⾯对的天空背景），其各处的辐亮度 L e 均相同，试计算该扩展源在⾯积为 A d 的探测器表⾯上产⽣的辐照度。

Ied e解：因为 edd dS Rcdd2 r sin 0且21 ll 02 R c 2l0 l 02R 2照度。

dI eA r cos r de d 可得辐射通量： d e LL 解：亮度定义 :强度定义 : I e在给定⽅向上⽴体⾓为：A c cos c dcl 02cdeL e A s cos s cos cdA答：由 L edd dAcos得dL e d dAcos ，且 dA d cosl2功率2 1 cos所以 e I e d2 I e 1第 1.2As则在⼩⾯源在 A c 上辐射照度E e则辐照度：E e L e 0l22rdr2 2 0d L e e e0 2 2 2 0elr4.霓虹灯发的光是热辐射吗？不是热辐射。

霓虹灯发的光是电致发光，在两端放置有电极的真空充⼊氖或氩等惰性⽓体，当两极间的电压增加到⼀定数值时，⽓体中的原⼦或离⼦受到被电场加速的电⼦的轰击，使原⼦中的电⼦受到激发。

当它由激发状态回复到正常状态会发光，这⼀过程称为电致发光过程。

6. 从⿊体辐射曲线图可以看出，不同温度下的⿊体辐射曲线的极⼤值处的波长m随温度T 的升⾼⽽减⼩。

试由普朗克热辐射公式导出T 常数m。

答：这⼀关系式称为维恩位移定律，其中常数为2.898 10-3m?K。

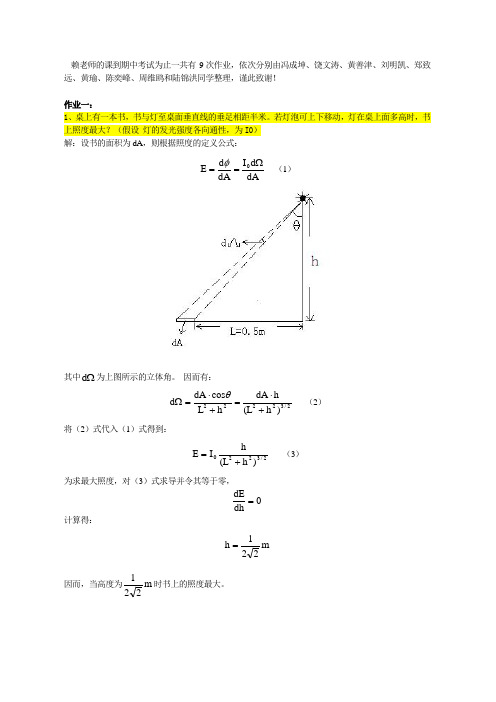

赖老师的课到期中考试为止一共有9次作业，依次分别由冯成坤、饶文涛、黄善津、刘明凯、郑致远、黄瑜、陈奕峰、周维鸥和陆锦洪同学整理，谨此致谢！作业一：1、桌上有一本书，书与灯至桌面垂直线的垂足相距半米。

若灯泡可上下移动，灯在桌上面多高时，书上照度最大？（假设 灯的发光强度各向通性，为I0） 解：设书的面积为dA ，则根据照度的定义公式：dAd I dA d E 0Ω==φ （1）其中Ωd 为上图所示的立体角。

因而有：2/32222)h (L hdA h L cos dA d +⋅=+⋅=Ωθ （2） 将（2）式代入（1）式得到：2/3220)h (L hI E += （3） 为求最大照度，对（3）式求导并令其等于零，0dhdE= 计算得：m 221h =因而，当高度为m 221时书上的照度最大。

2、设He-Ne 激光器中放电管直径为1mm ，发出波长为6328埃的激光束，全发散角为θ=10-3rad ，辐射通量为3mW ，视见函数取 V(6328)=0.24，求： （1）光通量，发光强度，沿轴线方向的亮度？（2）离激光器10米远处观察屏上照明区中心的照度？（3）若人眼只宜看一熙提的亮度，保护眼镜的透射系数应为多少？ 解：（1）光通量：lm 49.010324.0638V K 3m v =⨯⨯⨯=Φ⋅⋅=Φ-θ 发光强度：cd 1024.64d d I 52vv ⨯≈Φ=ΩΦ=θπ 亮度：211235m /cd 1059.7)10(41024.6dAcos dI L ⨯≈⨯⨯==-πθ轴（2）由题意知，10米远处的照明区域直径为： m 101010L D 23--=⨯=⋅=θ从而照度为：lx 9.6238)10(4149.0D 4E 222v=⨯⨯=Φ=-ππ（3）透射率：81141026.11095.710L 1T -⨯≈⨯==轴（熙提）作业二1、说明蓝色火焰与黄色火焰的色温谁高，为什么？ 答：色温是用黑体的温度来标度普通热辐射源的温度。

光电子作业答案第一章1-2辐射量与光度量的根本区别是什么？答：辐射量是物理学中对电磁辐射测量的方法来描述光辐射的一套参量是客观物理量光度量则是以人的视觉为基础，对光辐射进行测量的科学，所以光度量主要体现了人眼的视觉特性。

1-8激光有哪些特点？激光器有哪三部分组成，每部分的主要作用？答：（1）激光特点：高亮度，高方向性，高单色性和高度的时间空间相干性（2）激光器的组成：工作物质，光学谐振腔，泵浦源。

（3）作用：工作物质是提供形成激光的能级结构体系，是激光产生的内因；光学谐振腔是提供反馈放大结构使受激辐射的方向性单色性提高；泵浦源是提供形成激光的能量激励，是激光形成的外因1-9是叙述半导体发光二极管和半导体激光器在结构上和发光机理上的差异？答：两者都是由半导体PN结构成的，对PN结正向注入电流，电子与空穴复合发光。

区别：LED没有谐振腔，它的发光基子自发辐射，发出的荧光是非相干光，LD的发光基于受激辐射，发出的是相干光----激光，LED的体积小，结构简单，耗电少，寿命长，造价低，应用广泛。

1-11为什么二能级系统不能产生激光？答：因为B12=B21=B => 吸收速率和受激辐射速率相等所以W12=W21=W令E1，E2能级上单位体积内的原子数分别是n1,n2 所以dn2/dt=w(n1-n2)-n1A21 令dn2/dt=0(稳定时) 所以n2/n1=w/(A2+w) 由式看到无论泵浦源怎样A21+w总是大于w即n2总小于n1只有当w十分大时n2/n1才近似等于1，所以不能发生粒子数反转及而能级系统不能产生激光。

三能级要实现粒子数反转必须把基态上一半以上的粒子抽运到亚稳态，这个需要很大外力作用很难实现。

1-12分析四能级和三能级激光器相比所具有的优点。

答：三能级中粒子数反转在E2和E1之间，由E2能级作为亚稳态，基态能级上聚集大量粒子，要实现n1<n2.外界抽运后相当难。

四能级粒子数反转是在E2和E1之间，下能级是E2，并不像E1上会聚大量粒子相反地，E2能级上的粒子数很少，很容易实现粒子数反转节省了能量。

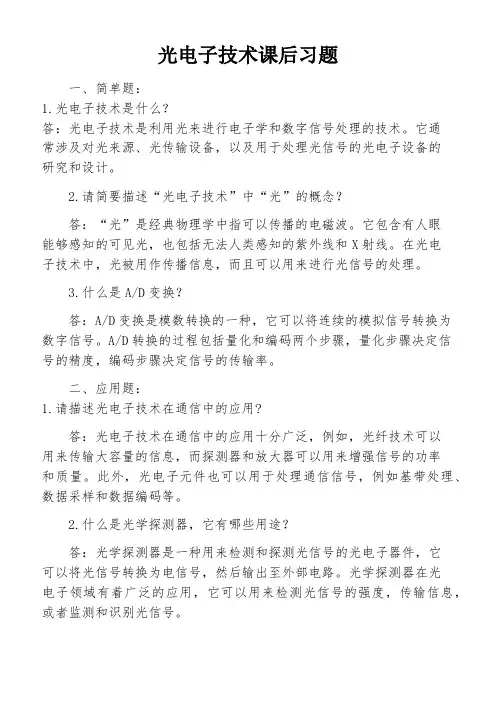

光电子技术课后习题
一、简单题：
1.光电子技术是什么？
答：光电子技术是利用光来进行电子学和数字信号处理的技术。

它通
常涉及对光来源、光传输设备，以及用于处理光信号的光电子设备的
研究和设计。

2.请简要描述“光电子技术”中“光”的概念？
答：“光”是经典物理学中指可以传播的电磁波。

它包含有人眼
能够感知的可见光，也包括无法人类感知的紫外线和X射线。

在光电
子技术中，光被用作传播信息，而且可以用来进行光信号的处理。

3.什么是A/D变换？
答：A/D变换是模数转换的一种，它可以将连续的模拟信号转换为
数字信号。

A/D转换的过程包括量化和编码两个步骤，量化步骤决定信
号的精度，编码步骤决定信号的传输率。

二、应用题：
1.请描述光电子技术在通信中的应用?
答：光电子技术在通信中的应用十分广泛，例如，光纤技术可以
用来传输大容量的信息，而探测器和放大器可以用来增强信号的功率
和质量。

此外，光电子元件也可以用于处理通信信号，例如基带处理、数据采样和数据编码等。

2.什么是光学探测器，它有哪些用途？
答：光学探测器是一种用来检测和探测光信号的光电子器件，它
可以将光信号转换为电信号，然后输出至外部电路。

光学探测器在光
电子领域有着广泛的应用，它可以用来检测光信号的强度，传输信息，或者监测和识别光信号。

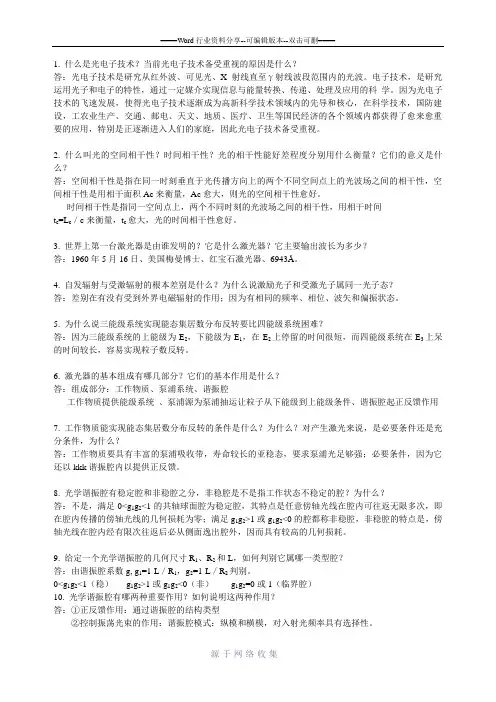

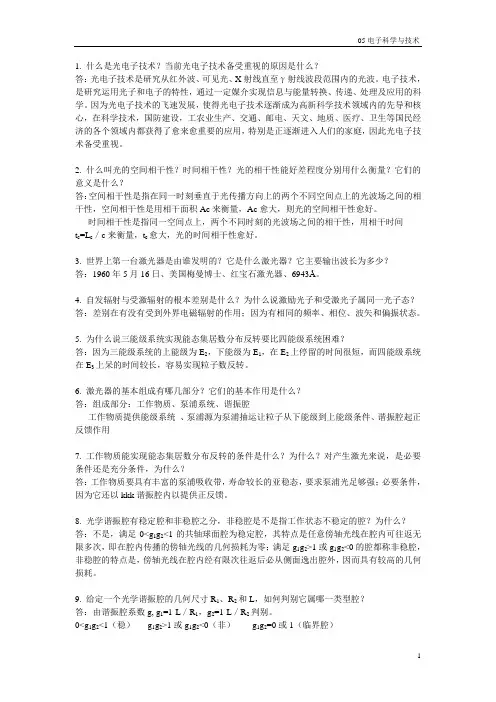

1. 什么是光电子技术？当前光电子技术备受重视的原因是什么？答：光电子技术是研究从红外波、可见光、X射线直至γ射线波段范围内的光波。

电子技术，是研究运用光子和电子的特性，通过一定媒介实现信息与能量转换、传递、处理及应用的科学。

因为光电子技术的飞速发展，使得光电子技术逐渐成为高新科学技术领域内的先导和核心，在科学技术，国防建设，工农业生产、交通、邮电、天文、地质、医疗、卫生等国民经济的各个领域内都获得了愈来愈重要的应用，特别是正逐渐进入人们的家庭，因此光电子技术备受重视。

2. 什么叫光的空间相干性？时间相干性？光的相干性能好差程度分别用什么衡量？它们的意义是什么？答：空间相干性是指在同一时刻垂直于光传播方向上的两个不同空间点上的光波场之间的相干性，空间相干性是用相干面积Ac来衡量，Ac愈大，则光的空间相干性愈好。

时间相干性是指同一空间点上，两个不同时刻的光波场之间的相干性，用相干时间t c=L c／c来衡量，t c愈大，光的时间相干性愈好。

3. 世界上第一台激光器是由谁发明的？它是什么激光器？它主要输出波长为多少？答：1960年5月16日、美国梅曼博士、红宝石激光器、6943Å。

4. 自发辐射与受激辐射的根本差别是什么？为什么说激励光子和受激光子属同一光子态？答：差别在有没有受到外界电磁辐射的作用；因为有相同的频率、相位、波矢和偏振状态。

5. 为什么说三能级系统实现能态集居数分布反转要比四能级系统困难？答：因为三能级系统的上能级为E2，下能级为E1，在E2上停留的时间很短，而四能级系统在E3上呆的时间较长，容易实现粒子数反转。

6. 激光器的基本组成有哪几部分？它们的基本作用是什么？答：组成部分：工作物质、泵浦系统、谐振腔工作物质提供能级系统、泵浦源为泵浦抽运让粒子从下能级到上能级条件、谐振腔起正反馈作用7. 工作物质能实现能态集居数分布反转的条件是什么？为什么？对产生激光来说，是必要条件还是充分条件，为什么？答：工作物质要具有丰富的泵浦吸收带，寿命较长的亚稳态，要求泵浦光足够强；必要条件，因为它还以kkk谐振腔内以提供正反馈。

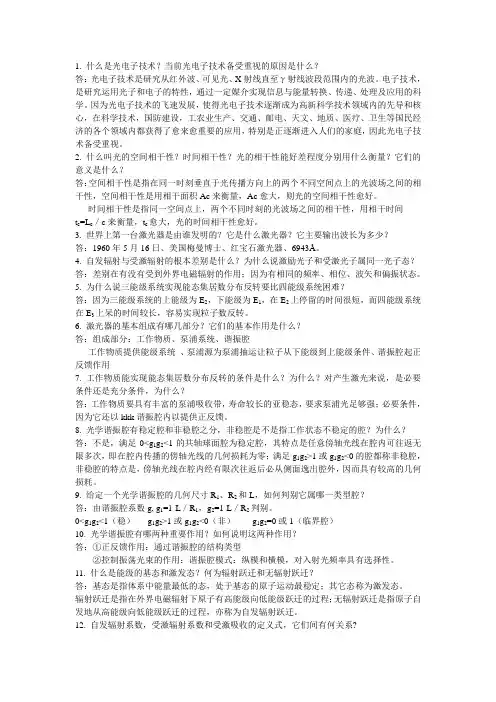

1. 什么是光电子技术？当前光电子技术备受重视的原因是什么？答：光电子技术是研究从红外波、可见光、X射线直至γ射线波段范围内的光波。

电子技术，是研究运用光子和电子的特性，通过一定媒介实现信息与能量转换、传递、处理及应用的科学。

因为光电子技术的飞速发展，使得光电子技术逐渐成为高新科学技术领域内的先导和核心，在科学技术，国防建设，工农业生产、交通、邮电、天文、地质、医疗、卫生等国民经济的各个领域内都获得了愈来愈重要的应用，特别是正逐渐进入人们的家庭，因此光电子技术备受重视。

2. 什么叫光的空间相干性？时间相干性？光的相干性能好差程度分别用什么衡量？它们的意义是什么？答：空间相干性是指在同一时刻垂直于光传播方向上的两个不同空间点上的光波场之间的相干性，空间相干性是用相干面积Ac来衡量，Ac愈大，则光的空间相干性愈好。

时间相干性是指同一空间点上，两个不同时刻的光波场之间的相干性，用相干时间t c=L c／c来衡量，t c愈大，光的时间相干性愈好。

3. 世界上第一台激光器是由谁发明的？它是什么激光器？它主要输出波长为多少？答：1960年5月16日、美国梅曼博士、红宝石激光器、6943Å。

4. 自发辐射与受激辐射的根本差别是什么？为什么说激励光子和受激光子属同一光子态？答：差别在有没有受到外界电磁辐射的作用；因为有相同的频率、相位、波矢和偏振状态。

5. 为什么说三能级系统实现能态集居数分布反转要比四能级系统困难？答：因为三能级系统的上能级为E2，下能级为E1，在E2上停留的时间很短，而四能级系统在E3上呆的时间较长，容易实现粒子数反转。

6. 激光器的基本组成有哪几部分？它们的基本作用是什么？答：组成部分：工作物质、泵浦系统、谐振腔工作物质提供能级系统、泵浦源为泵浦抽运让粒子从下能级到上能级条件、谐振腔起正反馈作用7. 工作物质能实现能态集居数分布反转的条件是什么？为什么？对产生激光来说，是必要条件还是充分条件，为什么？答：工作物质要具有丰富的泵浦吸收带，寿命较长的亚稳态，要求泵浦光足够强；必要条件，因为它还以kkk谐振腔内以提供正反馈。

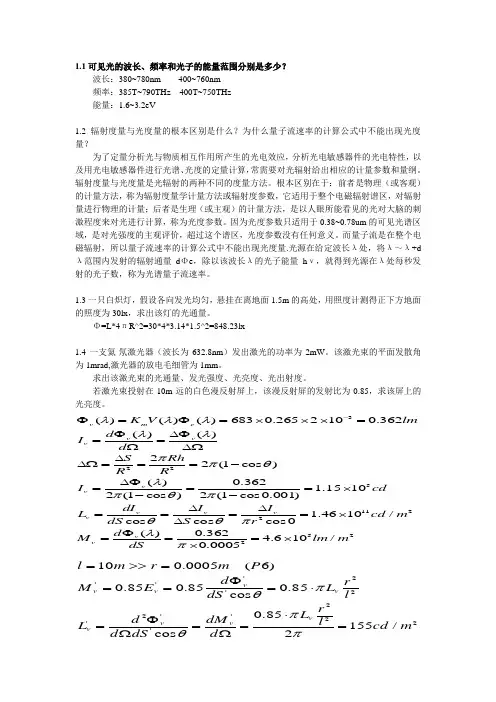

1.1可见光的波长、频率和光子的能量范围分别是多少？ 波长：380~780nm 400~760nm 频率：385T~790THz 400T~750THz 能量：1.6~3.2eV1.2辐射度量与光度量的根本区别是什么？为什么量子流速率的计算公式中不能出现光度量？ 为了定量分析光与物质相互作用所产生的光电效应，分析光电敏感器件的光电特性，以及用光电敏感器件进行光谱、光度的定量计算，常需要对光辐射给出相应的计量参数和量纲。

辐射度量与光度量是光辐射的两种不同的度量方法。

根本区别在于：前者是物理（或客观）的计量方法，称为辐射度量学计量方法或辐射度参数，它适用于整个电磁辐射谱区，对辐射量进行物理的计量；后者是生理（或主观）的计量方法，是以人眼所能看见的光对大脑的刺激程度来对光进行计算，称为光度参数。

因为光度参数只适用于0.38~0.78um 的可见光谱区域，是对光强度的主观评价，超过这个谱区，光度参数没有任何意义。

而量子流是在整个电磁辐射，所以量子流速率的计算公式中不能出现光度量.光源在给定波长λ处，将λ～λ+d λ范围内发射的辐射通量 d Φe ，除以该波长λ的光子能量h ν，就得到光源在λ处每秒发射的光子数，称为光谱量子流速率。

1.3一只白炽灯，假设各向发光均匀，悬挂在离地面1.5m 的高处，用照度计测得正下方地面的照度为30lx ，求出该灯的光通量。

Φ=L*4πR^2=30*4*3.14*1.5^2=848.23lx1.4一支氦-氖激光器（波长为632.8nm ）发出激光的功率为2mW 。

该激光束的平面发散角为1mrad,激光器的放电毛细管为1mm 。

求出该激光束的光通量、发光强度、光亮度、光出射度。

若激光束投射在10m 远的白色漫反射屏上，该漫反射屏的发射比为0.85，求该屏上的光亮度。

32251122()()()6830.2652100.362()()22(1cos )()0.3621.15102(1cos )2(1cos 0.001)1.4610/cos cos cos 0()0.3v m e v v v v v v v vv v v K V lm d I d S RhR R I cddI I I L cd m dS S r d M dS λλλλλππθλπθπθθπλ-Φ=Φ=⨯⨯⨯=Φ∆Φ==Ω∆Ω∆∆Ω===-∆Φ===⨯--∆∆====⨯∆Φ==522624.610/0.0005lm m π=⨯⨯'2'''222''2'2'100.0005(6)0.850.850.85cos 0.85155/cos 2v vvv v v v v l m r mP d r M E L dS lr L d dM l L cd m d dS d πθπθπ=>>=Φ===⋅⋅Φ====ΩΩ1.6从黑体辐射曲线图可以看书，不同温度下的黑体辐射曲线的极大值处的波长随温度T 的升高而减小。

光电子技术课后答案期末考试一、简答题（共10题，每题2分）1.光电效应是指什么现象？请举例说明。

光电效应是指当光照射到金属表面时，金属中的自由电子被光子激发后脱离金属表面成为自由电子的现象。

例如，太阳能电池中的光电效应将太阳光转化为电能。

2.光纤通信的工作原理是什么？光纤通信是利用光纤作为传输介质，通过光的全反射来传输信号。

光信号被转换为光脉冲后，通过发射器发送到光纤中。

光脉冲沿着光纤传输，在传输过程中会发生衰减和色散，因此需要使用光纤放大器和补偿器来补偿这些损耗。

最后，光脉冲到达接收器，转换为电信号进行解析和处理。

3.请简述激光有哪些特点，并说明其应用领域。

激光具有单色性、方向性、相干性和高亮度等特点。

单色性指激光是单一频率的光束；方向性指激光具有非常狭窄的束发散角，能够聚焦在非常小的区域；相干性指激光光束的波长相位关系保持稳定；高亮度指激光具有很高的光功率密度。

激光的应用领域非常广泛，包括激光加工、医疗器械、通信、测量仪器等。

它在材料切割、焊接、打标、光刻等方面有重要应用；在医学领域，激光被用于手术切割、皮肤美容等；在通信领域，激光被用于高速光纤通信；在测量仪器中，激光被用于测距、测速等。

4.光栅的工作原理是什么？光栅是一种光学元件，可以通过光的干涉作用将入射光分解成多个不同波长的次级光波。

光栅的工作原理基于光的干涉，当入射光线通过光栅时，光栅上的间隙会产生光的干涉，使得光被分解成不同波长的光，从而形成光的光谱。

光栅的分辨本领取决于光栅的刻线数量和入射光的波长。

5.请简述光电二极管的结构和工作原理。

光电二极管是一种半导体器件，其结构由P型半导体和N型半导体组成。

当光线照射到P-N结上时，光子激发了半导体材料中的电子，使其跃迁到导带中，产生电子-空穴对。

这些电子-空穴对在电场的作用下会转移到两侧的电极上，产生电流。

6.光电二极管的特性曲线是什么样的？光电二极管的特性曲线呈现出光电流和反向饱和电流之间的关系。

《光电子技术》标准答案一、名词解释1. 声光效应：由于声波作用而引起光学性质变化的现象。

2. 色温：如果辐射源发出的光的颜色与黑体在某一温度下辐射出的光的颜色相同，则黑体的这一温度称为该辐射源的色温。

3. 外差探测：利用一个频率与被测相干辐射的频率相近的参考激光辐射在探测元件（通常由光电导材料、光生伏打材料或光电发射材料制成）中与被测辐射混频而产生差频。

4. 光（电）导效应：光照变化引起半导体材料电导变化的现象5. NEP ：单位信噪比时的信号光功率二、填空题1. ()lm V K s m 328.010224.06833=⨯⨯⨯==-φλφν2. 3. 受激辐射，自发辐射4. 不响应5. 利用PN 结在高反向电压下产生的雪崩效应来工作6. 瑞利散射，米氏散射7. 18. 磁光效应9. 普通二极管，恒流源（光电流源）三、不定项选择题1. ABCD2. ABC3.ABC4.C5.BC四、简答题1. 光纤（光导纤维）是一种能够传输光频电磁波的介质波导，利用光全反射原理将光波约束在其界面内，并引导光波沿着光纤轴线方向传播。

它由折射率较高的纤芯、折射率较低的包层和护套三部分组成。

光纤的色散会使脉冲信号展宽，即限制了光纤的带宽或传输容量。

2. 电光数字式扫描器由电光晶体和双折射晶体组合而成,它能使线偏振光分成互相平行、振动方垂直的两束光，其间隔 b 为分裂度，ε为分裂角（也称离散角）。

若把n 个这样的数字偏转器组合起来，就能做到n 级数字式扫描。

3. 布拉格衍射产生条件、特点及方程方程：s ss B f nv n 22sin λλλθ== 条件：声波频率较高，声光作用长度较大，光束与声波波面间以一定的角度入射，介质具有“体光栅”的性质。

特征：衍射光各高级次衍射光将互相抵消，只出现0级和+1级（或-1级）衍射光。

4. 电光调制即利用电光晶体的特征实现对光信号的调制⎪⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛∆==ππϕV V I I T i o 2sin 2sin 22 五、证明、计算、推导1. 证明：SNRe hv NEP i s 1∙∙=ηηfhv NEP ∆=2f e P P P n s SNR s n e ∆==⎪⎪⎭⎫ ⎝⎛=200αs s P i α=2. 计算数值孔径及最大入射角数值孔径..0.542N A ===由0max ..sin N A n ϕ=得最大入射角 0max 0.542arcsin 24.051.33ϕ== 3. 横向应用半波电压的表达式及特点)1(1222222=++z y x n z n y n x)2(1121212111625242232222212=⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛xy n xz n yz n z n y n x n )3(1312j j ij i E n ∑==⎪⎭⎫ ⎝⎛∆γ电场沿Z 轴+坐标轴旋转2263202632211)5(1111e z z y z ox n n E n n E n n =-=+='''γγ)7(633⎪⎭⎫⎝⎛=L d r n V o λπ 横向运用特点：无论采用那种方式，总的相位延迟不仅与所加电压成正比，而且晶体的长宽比(L/d)有关。

光电子技术试题一、选择题（12分，2分/题）1、光电子技术主要应用在（A、B、C、D）A.激光加工B. 光纤通信C. 光电调制D. 光电探测2、描述时间相干性的等效物理量是（A、B、C）A. 相干时间B. 相干长度C. 谱线宽度D. 简并度3、按照调制方式分类，光调制可以分为（B、C、D）等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

A. 位移调制B. 位相调制C. 强度调制D. 角度调制4、掺杂型探测器是由（D）之间的电子-空穴对复合产生的，激励过程是使半导体中的载流子从平衡状态激发到非平衡状态的激发态。

A.禁带B.分子C.粒子D.能带二、判断题（8分，2分/题）5、任意一种朗伯体的辐射亮度都是均匀的，与辐射的方向角没有关系。

（∨）6、KDP晶体沿Z（主）轴加电场时，由双轴晶变成了单轴晶体。

（×）7、布拉格型声光调制器只限于低频工作，同时具有有限的带宽。

（×）8、当光辐射照在某些材料的表面上时，若入射光的光子能量足够大，就能使材料的电子逸出表面，向外发射出电子，这种现象叫内光电效应或光电子发射效应。

（∨）三、填空题（9分，3分/题）9、红外线，它是一种人眼看不见的光线，但实际上它与其他任何光线一样，也是一种客观存在的物质。

任何物质，只要它的温度高于__ O K __，就会有红外线向周围空间辐射。

10、磁光效应包括法拉第旋转效应、克尔效应和磁双折射效应等。

其中最主要的是法拉第旋转效应，它使一束线偏振光在外加磁场作用下的介质中传播时，其偏振方向发生旋转。

11、光照增强的同时，载流子浓度不断的增加，同时光敏电阻的温度也在升高，从而导致载流子运动加剧，因此复合几率也增大，光电流呈饱和趋势。

四、简答题（45分，15分/题）12、何为大气窗口，试分析光谱位于大气窗口内的光辐射的大气衰减因素。

答：对某些特定的波长，大气呈现出极为强烈的吸收。

光波几乎无法通过。

根据大气的这种选择吸收特性，一般把近红外区分成八个区段，将透过率较高的波段称为大气窗口。

课后题答案1.1设半径为 艮的圆盘中心发现上， 距圆盘中心为l 0处有一辐射强度为I e 的点源S ,如F图所示。

试计算该点光源发射到圆盘的辐射功率。

pl思路分析：要求 e 由公式E e 丄，l edA-都和e 有关，根据条件，都可求出。

解题过程如下:d e dARfE e dA试计算小面源在 A c 上产生的辐射照度。

题过程如下:解:E e又:E el ei o 2代入上式可得:l o法二:l el e dl e R 2lo1.2如下图所示，设小面源的面积为辐射亮度为L e ，面源法线与l 0的夹角为s ；被照面的面积为A ，到面源 A s 的距离为|0。

若c 为辐射在被照面A c 的入射角,E e故:思路分析：若求辐射照度 E e ，则应考虑公式E e卡。

又题目可知缺少"，则该考虑如何求I e 。

通过课本上的知识可以想到公式L edl e ，通过积分则可出I e 。

解dScos亠. dj由L e e可得dScosAI e s L e cos dSe0 e=L e cos A，故:E土L e COS A se—\0—1.3假如有一个按朗伯余弦定律发射辐射的大扩展源（如红外装置面对的天空背景），其各处的辐射亮度L.均相同。

试计算该扩展源在面积为A的探测器表面上产生的辐射照度。

思路分析：题目中明确给出扩展源是按朗伯余弦定律发射辐射的，且要求辐射照度dEe，由公式E e 亠可知，要解此题需求出d e，而朗伯体的辐射通量为dAd e L e dS cos d L e dS,此题可解。

解题过程如下：解：E d ee dAd e L e dS cos d L e dSE e L e dS L ee dA e1.4霓虹灯发的光是热辐射吗?答：霓虹灯发光是以原子辐射产生的光辐射，属于气体放电，放电原理后面章节会涉及到。

而热辐射是指由于物体中的分子、原子受到热激发而发射电磁波的现象。

因此霓虹灯放电不属于热辐射。

第一章 光电系统的常用光源1、可见光的波长、频率和光子的能量范围分别是多少？解：可见光的波长为：380~780nm 频率可由公式算出：Hz Cf 146810)89.7~85.3(10)78.0~38.0(103⨯=⨯⨯==-λ 光子的能量范围由公式可算出：J h E 19143410)23.5~55.2(10)89.7~85.3(10626.6--⨯=⨯⨯⨯==ν3、一只白炽灯，假设各向发光均匀，悬挂在离地面1.5m 的高处，用照度计测得正下方地面的照度为30lx ，求出该灯的光通量。

解：lmL R dS L dSd L v v v v v 84830)5.1(14.3427030)5.1(44222=⨯⨯⨯==⨯⨯===Φ∴Φ=⎰πππΘ4、一只He ——Ne 激光器（波长为632.8nm ）发出激光的功率为2mW 。

该激光束的平面发散角为1mrad ，激光器的放电毛细管直径为1mm 。

1）求出该激光束的光通量、发光强度、光亮度、光出射度。

2）若激光束投射在10m 远的白色漫反射屏上，该漫反射屏的反射比为0.85，求该屏上的光亮度。

解：1）在nm 8.632=λ时，V （λ）=0.24lm V k v e m 328.010224.0683)()()(3=⨯⨯⨯=Φ=Φ-λλλ 又R r =2sin θ，且θ=1mrad=0.057度，故：41097.42057.0sin 2sin -⨯==o θ 724222221076.7)1097.4(14.3)2(sin )(--⨯=⨯⨯=====ΩθπππR r Rr R dS 则发光强度cd d d I v v v 57102.41076.7328.0⨯==⨯=ΩΦ=ΩΦ=- 光亮度2112352/1035.51)2101(14.3102.4cos cos m cd r I dS dI B v v v ⨯=⨯⨯⨯⨯===-θπθ光出射度25623/1018.41025.014.3328.0)2101(14.3328.0m lm S dS d M v v v ⨯=⨯⨯=⨯=Φ=Φ=-- 2）∵反射比为0.85，v v Φ=Φ'∴85.0，则v v I I 85.0=光照面直径：m d d o23433101.110)95.91(1097.4201012057.0tan 1021012tan 102-----⨯≈⨯+=⨯⨯+⨯=⨯⨯+⨯=⨯⨯+='θ 则屏上的光亮度：29452252/1076.31095.01057.31)2101.1(14.3102.485.0cos cos m cd r I S d I d B v v v ⨯=⨯⨯=⨯⨯⨯⨯⨯=''=''='--θπθ第三章 光辐射探测器9、探测器的W Hz cm D 211110⋅=*，探测器光敏面的直径为0.5cm ，用于Hz f 3105⨯=∆的光电仪器中，它能探测的最小辐射功率为多少？ 解：归一化探测率为21)(f A D D d ∆=* 2222196.0)25.0(14.3)2(cm d r A d =⨯===ππ 则能探测的最小辐射功率为W D fA D NEP d 101131013.310105196.01-*⨯=⨯⨯=∆==11、某测辐射热计的热导K W G t /1066-⨯=，吸收系数为8.0=η，求吸收5μW 辐射功率后产生的温升。

第一章1) 色温是指在规定两波长处具有与热辐射光源的辐射比率相同的黑体的温度 自发跃迁是指处于高能级的一个原子自发地向低能级跃迁，并发出一个光子的过程受激跃迁是指处于高能级态的一个原子在一定的辐射场作用下跃迁至低能级态，并辐射出一个与入射光子全同的光子的过程。

2) 受激辐射下光谱线展宽的类型分为均匀展宽和非均匀展宽，其中均匀展宽有 自然展宽、碰撞展宽、热振动展宽，非均匀展宽有 多普勒展宽与残余应力展宽。

3) 常见的固体激光器有 光泵激励，红宝石激光器，钕激光器，钛宝石激光器（写出两种），常见的气体激光器有He-Ne 激光器，Ar 离子激光器，CO2激光器，（写出两种）。

4) 光是一种以光速运动的光子流，光子和其它基本粒子一样，具有能量 、 动量 和质量；其静止质量为 零 。

激光与普通光源相比具有如下明显的特点：方向性好、单色性好、相干性好，强度大。

5) 简述光子的基本特性。

光是一种以光速运动的光子流，光子和其它基本粒子一样，具有能量、动量和质量。

它的粒子属性（能量、动量、质量等）和波动属性（频率、波矢、偏振等）之间的关系满足： (1)ων ==h E ；（2）22ch c E m ν==，光子具有运动质量，但静止质量为零； （3） k P =； （4）、光子具有两种可能的独立偏振态，对应于光波场的两个独立偏振方向；（5）、光子具有自旋，并且自旋量子数为整数，是玻色子6) 简述激光产生的条件、激光器的组成及各组成部分的作用。

必要条件：粒子数反转分布和减少振荡模式数。

充分条件：起振——阈值条件：激光在谐振腔内的增益要大于损耗。

稳定振荡条件——增益饱和效应（形成稳定激光）。

组成：工作物质、泵浦源、谐振腔。

作用：工作物质：在这种介质中可以实现粒子数反转。

泵浦源（激励源）：将粒子从低能级抽运到高能级态的装置。

谐振腔：(1) 使激光具有极好的方向性( 沿轴线) (2) 增强光放大作用( 延长了工作物质 )(3) 使激光具有极好的单色性( 选频 )第二章1) 声波在声光晶体中传播会引起晶体中的质点按声波规律在平衡位置振动，按照声波频率的高低以及声波和光波作用的长度不同，声光相互作用可以分为 拉曼——纳斯衍射和布喇格衍射 两种类型。

光电子技术练习及思考题解答（收集整理版）配套光电子技术（第3版）安毓英刘继芳李庆辉冯喆珺编著电子工业出版社由于水平有限，练习及思考题解答难免有错误之处，敬请指正。

欢迎大家交流学习习 题11. 设在半径为R c 的圆盘中心法线上，距盘圆中心为l 0处有一个辐射强度为I e 的点源S ，如图所示。

试计算该点源发射到盘圆的辐射功率。

解：ΩΦd d e e I =， 202πd l R c =Ω202e πd d l R I I c e e ==ΩΦ2. 如图所示，设小面源的面积为∆A s ，辐射亮度为L e ，面源法线与l 0的夹角为θs ；被照面的面积为∆A c ，到面源∆A s 的距离为l 0。

若θc 为辐射在被照面∆A c 的入射角，试计算小面源在∆A c 上产生的辐射照度。

解：用定义rr ee A dI L θ∆cos =和A E e e d d Φ=求解。

3.假设有一个按郎伯余弦定律发射辐射的大扩展源（如红外装置面对的天空背景），其各处的辐亮度e L 均相同。

试计算该扩展源在面积为d A 的探测器表面上产生的辐照度。

解：辐射亮度定义为面辐射源在某一给定方向上的辐射通量，因为余弦辐射体的辐射亮度为eoe eo dI L L dS== 得到余弦辐射体的面元dS 向半空间的辐射通量为 0e e e d L dS L dS ππΦ==又因为在辐射接收面上的辐射照度e E 定义为照射在面元上的辐射通量e d Φ与该面元的面积dA 之比，即ee d E dAΦ=第1题图第2题图所以该扩展源在面积为d A 的探测器表面上产生的辐照度为e e dL dSE A π=单位是2/W m4. 霓虹灯发的光是热辐射吗？ 解： 不是热辐射。

5刚粉刷完的房间从房外远处看，它的窗口总显得特别黑暗，这是为什么？解：因为刚粉刷完的房间需要吸收光线，故从房外远处看它的窗口总显得特别黑暗 6. 从黑体辐射曲线图可以看出，不同温度下的黑体辐射曲线的极大值处的波长λm 随温度T 的升高而减小。
