CAD模拟试卷

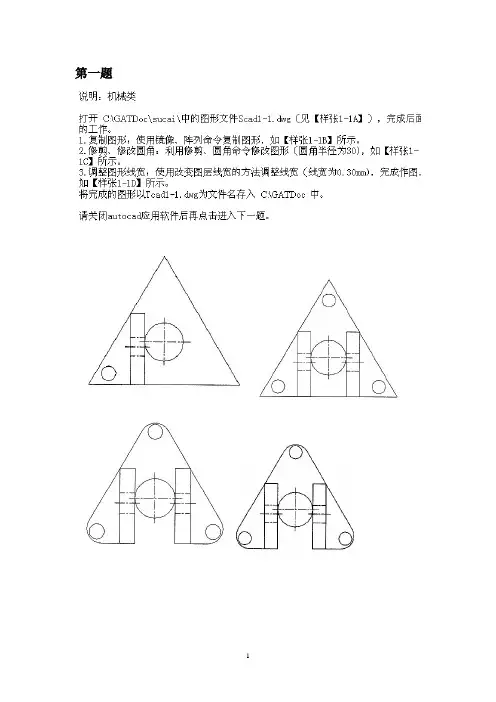

模拟试卷12（上机）考试时间90分钟，总分100分一、选择题（每小题2分，共40分。

）1.如果按照简单的规律大量复制对象，可以选用下面哪个命令：A、ROTATEB、ARRAY √C、COPYD、MOVE2.下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果对象是闭合的图形，则执行该命令后的对象将被放大或缩小：A、SCALEB、ZOOMC、OFFSET √D、COPY3.下面哪个命令可以绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，且它们是一个实体：A、PLINE √B、POL YGONC、RECTANGLED、LINE4.如果在一个线性标注数值前面添加直径符号，则应用哪个命令：A、％％Ｃ√B、％％ＯC、％％ＤD、％％％5.快速标注的命令是：A、DIMB、QLEADERC、QDIMLINED、QDIM √6.下面哪个命令用于为图形标注多行文本、表格文本和下划线文本等特殊文字：A、MTEXT √B、TEXTC、DTEXTD、DDEDIT7.半径尺寸标注的标注文字的默认前缀是：（）A、DB、R √C、RadD、Radius8.使用【快速标注】命令标注圆或圆弧时，不能自动标注（）选项。

A、直径B、半径C、基线D、圆心√9.下列不属于基本标注类型的标注是（）。

A、线性标注B、快速标注C、对齐标注D、基线标注√10.AutoCAD中创建文字时，圆的直径的表示方法是（）。

A、％％C √B、％％DC、％％PD、％％R11.在创建块时，在块定义对话框中必须确定的要素为：A、块名、基点、对象√B、块名、基点、属性C、基点、对象、属性D、块名、基点、对象、属性12.在打开动态输入时，对图形对象进行移动操作，给定了基点坐标为（120，90），系统要求给定第二点时输入坐标（30，50），那么图形对象移动量是A、30,50 √B、120,90C、90,40D、150,14013.在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和A、建筑结构图B、建筑截面图C、建筑详图√D、建筑给排水图14.通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等√15.使用Line命令绘制一个边长为100的正方形，需要输入的坐标是A、0,0；0,100；100,100；100,0；-100,-100B、任意；@0,100；@100,0；@0,-100；@-100,0 √C、0,0；@0,100；@100,0；@0,-100；@-100,0D、0,0；0,-100；100,100；-100,0；-100,-10016.在图案填充时，“添加—拾取点”方式是创建边界灵活方便的方法，下列关于该方式说法错误的是A、该方式自动搜索围绕拾取点最小的封闭边界，该边界必须封闭B、该方式自动搜索围绕拾取点最小的封闭边界，该边界允许有一定的间隙C、该方式创建的边界中不能存在孤岛D、该方式可以直接选择对象作为边界√17. 在建筑平面图中标注数值Ø120、±120时需要输入的字符代码是A、%%u120，%%c120B、%%o120，%%u120C、%%c120，%%p120 √D、%%d120，%%u12018.以下哪个命令不可绘制圆形的线条：A、ELLIPSEB、POL YGON √C、ARCD、CIRCLE19.下面哪个命令可以绘制连续的直线段，且每一部分都是单独的线对象：A、POL YGONB、RECTANGLEC、POL YLINED、LINE√20.执行（）命令对闭合图形无效。

模拟试卷7一、填空题：1、AUTOCAD的坐标体系，包括___坐标系和____坐标系。

2、_显示与所选对象有关的所有信息。

3、命令可以绘制有宽度的线。

4、使用_______命令可以从AUTOCAD中启动WEB浏览器。

5、布尔运算是一种关系描述系统，可以用于说明将一个或多个基本实体合并为统一实体时各组成部分的构成关系，它有___、__和______三种操作方式。

6、建立3D多边形网络的命令是___。

7、利用几何计算器进行计算使用的命令______。

8、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为_____。

9、rectang 命令用来画。

10、删除命令的英文拼写是。

二、选择题：1、缩放命令的英文单词是（）A、copyB、stretchC、scaleD、line2、下面哪个命令可以实现旋转（）A、circleB、rotateC、arcD、edit3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（）A、MOVEB、ROTAEC、COPYD、MOCORO4、设置文字样式的命令是（）A、tableB、styleC、textD、spline5、图形打印使用哪个命令（）A、copyB、rayC、plotD、write6、保存块应用以下（）操作。

A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、将一个块炸开，形成多个实体对象，要用到下面哪个命令。

（）A、EXPLODEB、SLICEC、SOLIDEDITD、SECTION8、UCS是一种坐标系图标，属于（）A、世界坐标系B、用户坐标系C、自定义坐标系D、单一固定的坐标系9、观看幻灯片要使用以下哪种操作（）A、VSLIDEB、MSLIDEC、COPYD、SLICE10、使用哪个命令可以同时改变线型和颜色。

（）A、colorB、linetypeC、lweightD、layer三、判断题：1、所有尺寸标注都应该在视图中给出。

五、编程题（16 分）
用 AutoLISP 语言编写一个名为“tuxing”的自定义函数。要求执行此函数时使用键盘输入两个同心圆的圆心坐 标和每个圆的半径值，然后自动绘出这两个圆和与圆同心的正方形（边长等于大圆的直径）。
5
参考答案
一、填空题（每空 2 分，共 20 分） 1．决策树 决策表 2．OK Cancel 3．特征码位 码位 特征位码域 4．加工 物流 信息 二、单项选择题（每小题 4 分，共 24 分） 1．B 2．A 3．C 4．D 5．A 6．B 三、简答题（共 30 分） 1．指出数控加工中的绝对坐标系统和相对坐标系统的主要不同点。（6 分） 绝对坐标方式就是系统中所有运动命令都涉及到某一个基准点或叫作零点，给出的位置命令是对零点的绝对距 离。 增量坐标方式是指一个指令的基准点就是前一项操作的终点，每一个尺寸数据都用作系统的距离增量。 2．简述图标菜单的主要特点。（5 分） 图标菜单段标题固定为***IMAGE，子菜单标题之下的第一项为图标菜单的标题，图标菜单只能通过屏幕菜单或 下拉菜单调用。 3．简述 CIMS 的组成。（10 分） CIMS 是由四个应用分系统和两个支撑分系统组成的 四个应用分系统是：管理信息系统、工程设计系统、质量保证系统和制造自动化系统；两个支撑分系统是：数据 库和通讯网络。 4．与传统的工艺设计相比 CAPP 有何优点？（9 分） 自动编程使用通用电子计算机和专用程序设计语言，自动进行运算和编制指令，速度快，但需要相应的设备。手 工编程使用一般的计算工具，以各种数学方法人工进行运算和编制指令，速度慢。手工编程方法比较简单，容易 掌握，适应性较大，但手续比较繁琐，易于出错。 四、阅读理解题（10 分） 1．在 AotuCAD 编辑状态中，在屏幕上出现对话框，点击弹出表后显示的内容为：

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。
