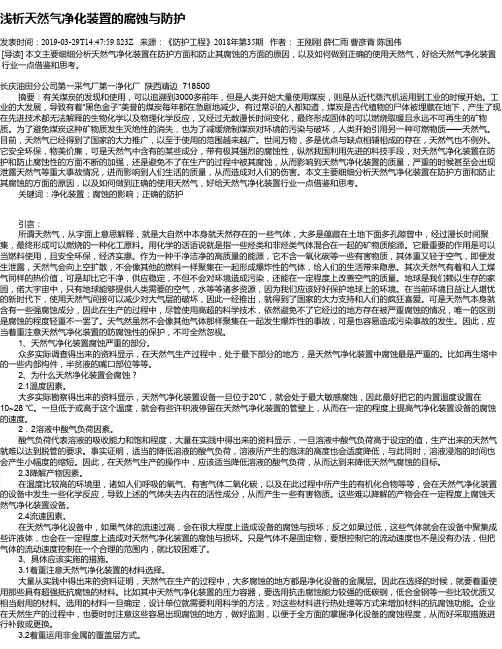

浅析天然气净化装置的腐蚀与防护发表时间:2019-03-29T14:47:59.823Z 来源:《防护工程》2018年第35期作者:王刚刚薛仁雨曹彦青陈国伟[导读] 本文主要细细分析天然气净化装置在防护方面和防止其腐蚀的方面的原因,以及如何做到正确的使用天然气,好给天然气净化装置行业一点借鉴和思考。
长庆油田分公司第一采气厂第一净化厂陕西靖边 718500 摘要:有关煤炭的发现和使用,可以追溯到3000多前年,但是人类开始大量使用煤炭,则是从近代蒸汽机运用到工业的时候开始。
工业的大发展,导致有着“黑色金子”美誉的煤炭每年都在急剧地减少。
有过常识的人都知道,煤炭是古代植物的尸体被埋藏在地下,产生了现在先进技术都无法解释的生物化学以及物理化学反应,又经过无数漫长时间变化,最终形成固体的可以燃烧取暖且永远不可再生的矿物质。
为了避免煤炭这种矿物质发生灭绝性的消失,也为了减缓烧制煤炭对环境的污染与破坏,人类开始引用另一种可燃物质——天然气。
目前,天然气已经得到了国家的大力推广,以至于使用的范围越来越广。
世间万物,多是优点与缺点相辅相成的存在,天然气也不例外。
它安全环保,物美价廉,可是天然气中含有的某些成分,带有极其强烈的腐蚀性,纵然我国利用先进的科技手段,对天然气净化装置在防护和防止腐蚀性的方面不断的加强,还是避免不了在生产的过程中被其腐蚀,从而影响到天然气净化装置的质量,严重的时候甚至会出现泄露天然气等重大事故情况,进而影响到人们生活的质量,从而造成对人们的伤害。
本文主要细细分析天然气净化装置在防护方面和防止其腐蚀的方面的原因,以及如何做到正确的使用天然气,好给天然气净化装置行业一点借鉴和思考。
关键词:净化装置;腐蚀的影响;正确的防护引言:所谓天然气,从字面上意思解释,就是大自然中本身就天然存在的一些气体,大多是蕴藏在土地下面多孔隙曾中,经过漫长时间聚集,最终形成可以燃烧的一种化工原料。
用化学的话语说就是指一些烃类和非烃类气体混合在一起的矿物质能源。

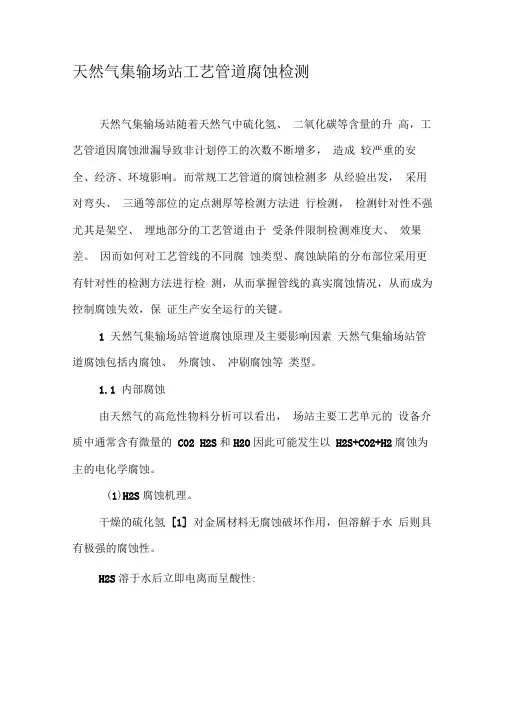

天然气集输场站工艺管道腐蚀检测天然气集输场站随着天然气中硫化氢、二氧化碳等含量的升高,工艺管道因腐蚀泄漏导致非计划停工的次数不断增多,造成较严重的安全、经济、环境影响。
而常规工艺管道的腐蚀检测多从经验出发,采用对弯头、三通等部位的定点测厚等检测方法进行检测,检测针对性不强尤其是架空、埋地部分的工艺管道由于受条件限制检测难度大、效果差。
因而如何对工艺管线的不同腐蚀类型、腐蚀缺陷的分布部位采用更有针对性的检测方法进行检测,从而掌握管线的真实腐蚀情况,从而成为控制腐蚀失效,保证生产安全运行的关键。
1天然气集输场站管道腐蚀原理及主要影响因素天然气集输场站管道腐蚀包括内腐蚀、外腐蚀、冲刷腐蚀等类型。

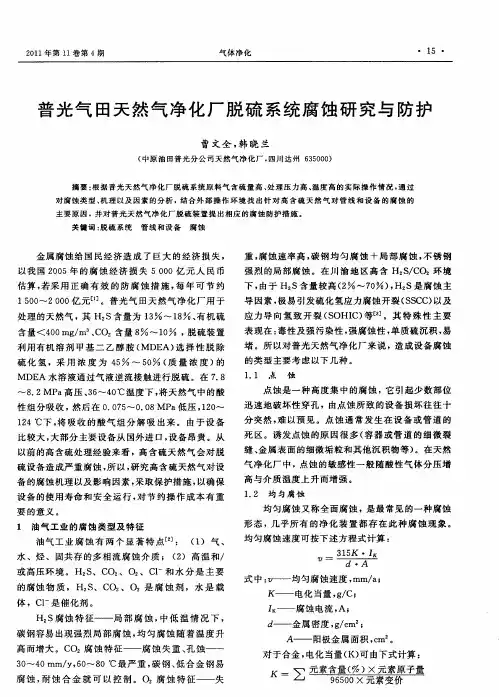

1.1 内部腐蚀由天然气的高危性物料分析可以看出,场站主要工艺单元的设备介质中通常含有微量的C02 H2S和H2O因此可能发生以H2S+CO2+H2腐蚀为主的电化学腐蚀。
(1)H2S腐蚀机理。
干燥的硫化氢[1] 对金属材料无腐蚀破坏作用,但溶解于水后则具有极强的腐蚀性。
H2S溶于水后立即电离而呈酸性:H2A H++HSHS八H++S2上述反应释放出的氢离子是强去极化剂,易在阴极夺取电子,从而促进阳极溶解反应而导致钢材腐蚀。
阳极反应的产物硫化铁(FeS)与钢材表面的粘结力差时,易脱落且易被氧化,于是作为阴极与钢材基体构成一个活性微电池,继续对基体进行腐蚀。
(2)CO2腐蚀机理。
干燥的C02同样对金属材料无腐蚀作用,但溶解于水后会促进化学腐蚀。
就本质而言,二氧化碳[2] 水溶液(碳酸)中的腐蚀是电化学腐蚀,具有一般的电化学腐蚀特征,按不同温度,C02 对碳钢的腐蚀作用不同。
(3)C02和H2S共存条件下的腐蚀。
在C02和H2S共存的环境中,一般来说,H2S控制腐蚀的能力较强,少量H2S存在就会对C02腐蚀产生明显影响;在温度低于60C或高于240C,通常认为FeS膜会变得不稳定且多孔,从而加速钢材腐蚀。
1.2 外部腐蚀工艺管线的外部腐蚀主要是来自于大气腐蚀(架空)或土壤腐蚀(埋地)。

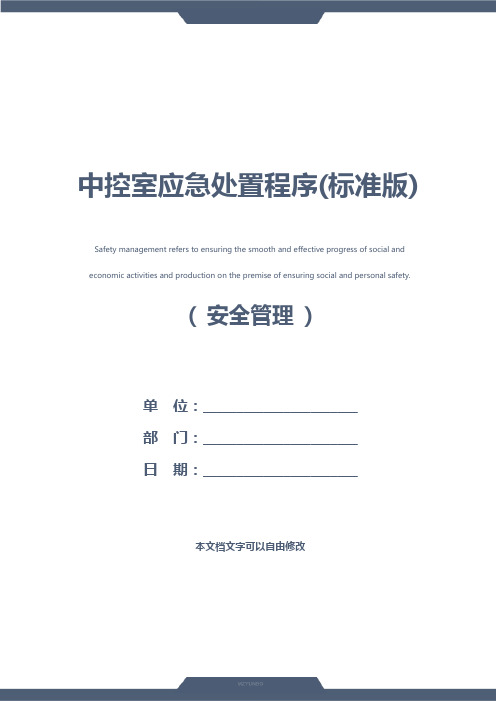

中控室应急处置程序(标准版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位:_______________________部门:_______________________日期:_______________________本文档文字可以自由修改中控室应急处置程序(标准版)为确保突发事件妥善处置,保障岗位员工和公众的生命安全,最大限度地减少财产损失、环境破坏和社会影响,提高集气站、阀室、隧道、桁架应急综合反映能力,根据国家和中国石化的有关规定,特制定本预案。
一、编制依据1、《中华人民共和国安全生产法》2、《中华人民共和国突发事件应对法》3、《生产经营单位安全生产事件应急预案编制导则》4、《生产安全事故应急预案管理办法》5、《中国石化应急预案》6、《普光分公司应急预案》7、《采气厂应急预案》二、编制说明中控室负责采气厂火气系统及工艺参数的监控、SCADA系统诊断、腐蚀监测系统监控、安全控保关断等工作,重点是监控阀室、隧道、桁架的安全运行情况,发生险情及时汇报,同时达到关断条件,执行紧急关断。
三、中控室简介1.功能简介中控室主要是完成普光主体全管网16座集气站场,30座阀室,大湾区块7座集气站18个阀室,1座集气总站,1座赵家坝污水站的数据采集监控和安全保护功能,同时是作为整个系统的数据中心,通过OPC服务器向采气厂调度室以及达州基地提供实时生产数据。
在中控室内,有值班室2间,与净化厂共用通讯机柜间、打印机室,与集输首站共用电源间,与净化厂、集输首站共用操作大厅。
中控室拥有SCADA、CCTV、语音软交换、工业以太网、办公网络、调度电话、PCM等设备,能够实现全气田数据采集、处理及归档,工艺流程的动态显示,SCADA系统诊断、腐蚀监测系统监控、报警显示、报警管理以及事件的查询打印,以及监视、控制的枢纽,可通过操作员工作站及ESD 手操台对各集气站、全气田执行各级关断指令,具备强大的紧急关断功能。
安全仪表系统在普光气田的运用探讨【摘要】普光气田位于四川宣汉县境内,其气藏埋藏深,具有高压、高产、高硫的“三高”特点,是我国迄今为止规模最大的高酸性气田。
为了清洁、高效、安全的开发普光气田,加强安全仪表系统的运用是至关重要的。
因此,本文以普光气田为例,在相关理论的分析的基础上,主要对普光气田的安全仪表系统的运用及其注意事项进行了分析与总结,并在文章最后对本文的研究进行了总结,以期为安全仪表系统在高酸性气田中的运用提供一点参考与借鉴价值。
【关键词】安全仪表系统普光气田运用随着石油化工生产持续着向一体化、大型化与智能化的快速发展,其生产规模越来越大、生产工艺也越来越复杂,由此产生的生产事故所带来的灾难性与危害性也越来越大,石油化工的安全生产问题越来越受到人们的关注,安全仪表系统作为安全生产保护链中的最重要环节也得到了越来越多的研究与应用。
普光气田位于四川省宣汉县境内,其气田范围属于中-低山区,海拔300-900米,构造为岩性气藏,天然气储量2510.7x108m3,但存在高硫、高产、高压的“三高”问题,其中h2s、co2的平均含量分别为15.16%、8.64%[1],其中h2s具有剧毒与高腐蚀性,因此,普光气田属于高酸性气田。
另外,普光气田集输系统点多线长、地形复杂,泄漏检测与安全控制要求更高,其安全作业问题更加值得重视。
普光气田投产3年来,安全仪表系统的运用对普光气田的正常生产运营做出了突出贡献,有效保障了普光气田的安全、高效、清洁开发。
因此,对安全仪表系统在普光气田的运用进行分析,对于以后安全仪表系统在高酸性气田中的进一步推广应用具有十分重要的指导意义。
2 什么是安全仪表系统2.1 安全仪表系统的定义所谓安全仪表系统,根据iec61511中的定义:安全仪表系统是经过专门机构认证,由传感器、逻辑控制器与执行机构组成的可以执行一项或者多项安全仪表功能用于降低生产过程风险的仪表系统[2]。
图1是安全仪表系统的结构示意图。
天然气集输管道内腐蚀直接评价方法研究天然气集输管道是天然气从生产地到使用地的主要输送通道,其安全运行对于保障能源供应和维护社会稳定具有重要意义。
然而,由于集输管道内部受到多种因素的影响,如潮湿气候、氢化物含量等,容易发生腐蚀问题。
因此,研究天然气集输管道内腐蚀的直接评价方法是非常有必要的。
天然气集输管道内腐蚀直接评价方法主要包括物理方法、化学方法和电化学方法等。
物理方法主要包括无损检测技术和微观分析技术。
无损检测技术可以通过探测管道内部的腐蚀程度来评价腐蚀情况,如超声波检测、磁粉检测和涡流检测等。
这些方法可以快速获取管道内部的腐蚀信息,并确定管道的保护措施。
微观分析技术则通过取样并对腐蚀产物进行分析,例如利用扫描电子显微镜(SEM)和能谱仪(EDS)对腐蚀产物的形貌和成分进行分析,以了解腐蚀机理和发展趋势。
化学方法主要包括腐蚀介质分析和金属腐蚀性能试验。
腐蚀介质分析可以通过取样并对管道中的腐蚀介质进行分析,以了解介质的成分和腐蚀性质。
该方法可以根据腐蚀介质的特性,推断出管道内腐蚀的原因和发展状况。
金属腐蚀性能试验可以通过模拟实际工作环境,对材料的耐腐蚀性能进行评估。
例如,可以使用腐蚀试样进行腐蚀浸泡试验,通过测量试样的质量损失和以及产生的腐蚀产物,来评价材料的耐腐蚀性能。
电化学方法是目前应用较为广泛的腐蚀评价方法之一、电化学方法通过测量金属表面的电极反应和电位变化,来评价金属的腐蚀程度。
常用的电化学方法包括极化曲线法、交流阻抗法和腐蚀电流密度法等。
极化曲线法通过改变电位并测量电流的变化,来绘制出电极的极化曲线,并通过曲线的特征参数来评价腐蚀程度。
交流阻抗法通过施加交流电信号,并测量电压和电流的相位关系,来计算出电化学纯电阻和纯容抗等参数,从而间接评价腐蚀情况。
腐蚀电流密度法则是通过测量电极的腐蚀电流密度,并结合电位变化,来评价腐蚀的严重程度。
综上所述,天然气集输管道内腐蚀直接评价方法研究是为了实时了解管道腐蚀的情况和趋势。
普光气田1. 引言普光气田位于中国西南部的四川盆地,是中国最大的天然气田之一。
该气田在2012年被发现,并于2018年开始投产。
本文将介绍普光气田的地理位置、储量概况、开采技术、环境保护措施以及对未来能源发展的影响。
2. 地理位置普光气田位于四川盆地中部的南部,距离成都市约200公里,地处海拔1000米左右的山区。
气田所在地气候温和,多雨,有利于气田的开采和环保。
3. 储量概况普光气田被证明是一座大型的致密天然气藏,可供储量达数万亿立方米。
这一储量相当于中国约10年的天然气消费量,对中国能源安全有着重要的战略意义。
其中,可开采储量约占总储量的80%。
4. 开采技术由于普光气田属于致密天然气,气田的开采技术相对复杂。
常规天然气开采技术无法有效开采致密气体,因此需要采用压裂和水平井等先进技术。
压裂技术是通过注入压裂液,在地下压力作用下,使岩层裂开,释放天然气。
水平井技术则是将钻井井筒向地下倾斜,以便在致密气体密集的地层中进行采集。
5. 环境保护措施为了保护普光气田周边的生态环境,相关部门采取了一系列环保措施。
首先,采取了禁止破坏地表的开采方式。
其次,对于开采过程中产生的废水、废气等进行严格处理,以减少对环境的污染。
此外,还加强了对气田周边生态保护区的巡查和监测,并制定了相应的保护方案,确保气田的开采与环境保护相协调。
6. 对未来能源发展的影响普光气田的投产将对中国的能源发展产生积极影响。
首先,它将能源供应转向更清洁的天然气,减少对煤炭等传统能源的依赖。
其次,普光气田的开发也将刺激相关行业的发展,提供更多的就业机会。
最后,普光气田的发展还将带动中国西南地区的经济增长,并提升当地居民的生活水平。
7. 结论普光气田的发现和投产对中国来说是一个重要的能源突破。
它不仅为中国提供了大量的清洁能源,也推动了相关产业的发展,并对当地经济和环境产生了积极影响。
通过严格的环境保护措施,普光气田的开采将在保护生态环境的前提下保证能源安全和可持续发展。

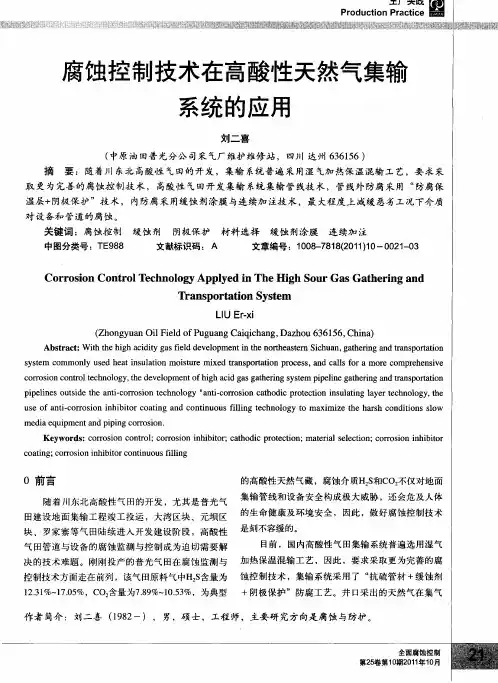

普光气田集输系统腐蚀控制技术【摘要】普光气田是国内迄今为止规模最大、含硫及二氧化碳最高的特大型海相气田,普光气田集输系统采用湿气混输工艺,综合利用了“抗硫管材+阴极保护+缓蚀剂”的腐蚀控制技术,该技术对普光气田集输系统腐蚀起到了很好的控制作用。
【关键词】腐蚀控制缓蚀剂批处理1 抗硫材料的选择1.1 站内管材选择从井口至第一个节流阀之间的管线由于比较接近井口,压力很高,缓蚀剂在此加注困难,且管线相对较短,此段管线采用镍合金管,并由相关厂家提供配套法兰,以保证其安全性。
加热炉后采用钢材为碱性吹氧转炉或电炉冶炼的l360管材,该管材是低硫和低磷的细晶全镇静纯净钢,在生产过程对其夹杂物的成型进行控制,并使其最小可能的出现非金属夹杂物,管体的铁素体晶粒为astm e112 no.10级或更细;对所有等级的钢管,整根钢管进行消除应力热处理,消除应力热处理后,须保证焊缝及热影响区的宏观硬度不超过22hrc。
根据nace mr0175/iso15156的要求,dn500以上的站内酸气管道采用gb/t9711.3-2005/iso 3183.3-1999 l360ncs直缝埋弧焊钢管;dn400以下(包括dn400)的酸气管道采用gb/t9711.3-2005/iso 3183.3-1999 l360ncs无缝钢管。
1.2 站外管材选择站外集输管线d n 4 0 0以上(包括dn400)的管子采用gb/t9711.3-2005/iso 3183.3-1999 l360ncs(或csa z245.1 grade 359 cat ii)直缝埋弧焊抗硫钢管,dn400以下的管子采用gb/t9711.3-2005/iso 3183.3-1999 l360ncs(或astm a106-b)抗硫钢管,腐蚀余量取3.2mm。
同时配套相应的缓蚀剂加注,对缓蚀剂提出相应的技术要求,配合全面有效的腐蚀监测设施对腐蚀进行实时监测记录。

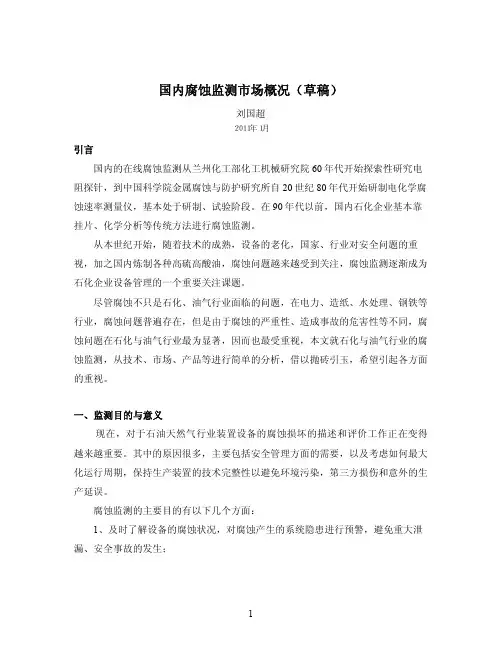

一、前言腐蚀是工业领域中常见的现象,对设备、管道、建筑物等造成严重损害。
为了确保生产安全和设备稳定运行,我单位开展了腐蚀监测工作。
现将本次腐蚀监测工作总结如下:二、腐蚀监测工作概述1. 监测依据本次腐蚀监测工作依据《腐蚀监测技术规范》(GB/T 20878-2007)和《腐蚀监测与控制》(GB/T 33590-2017)等相关标准进行。
2. 监测项目和监测点布置本次腐蚀监测主要包括以下项目:(1)管道、设备表面腐蚀速率监测;(2)管道、设备内部腐蚀监测;(3)腐蚀介质成分分析;(4)腐蚀产物分析。
监测点布置如下:(1)管道:每隔一定距离设置监测点,监测管道表面腐蚀情况;(2)设备:在设备易腐蚀部位设置监测点,监测设备表面腐蚀情况;(3)腐蚀介质:在腐蚀介质进出口设置监测点,监测腐蚀介质成分;(4)腐蚀产物:在腐蚀介质进出口设置监测点,监测腐蚀产物。
3. 监测设备和监测方法本次腐蚀监测采用以下设备和监测方法:(1)设备:腐蚀监测仪器、腐蚀介质成分分析仪、腐蚀产物分析仪等;(2)方法:采用现场监测、实验室分析等方法进行腐蚀监测。
4. 监测频率和报警值监测频率:根据腐蚀监测技术规范要求,本次腐蚀监测频率为每月一次。
报警值:根据腐蚀监测技术规范要求,本次腐蚀监测报警值设定为腐蚀速率超过0.1mm/a。
三、腐蚀监测工作过程及结果分析1. 监测过程本次腐蚀监测工作从2023年1月开始,至2023年12月结束。
监测过程中,严格按照监测技术规范要求进行,确保监测数据的准确性和可靠性。
2. 结果分析(1)管道、设备表面腐蚀速率监测:本次监测结果显示,管道、设备表面腐蚀速率均在报警值以下,说明设备腐蚀情况良好。
(2)腐蚀介质成分分析:本次监测结果显示,腐蚀介质成分基本稳定,未发现异常。
(3)腐蚀产物分析:本次监测结果显示,腐蚀产物含量基本稳定,未发现异常。
四、腐蚀监测工作结论与建议1. 结论本次腐蚀监测工作结果表明,我单位设备腐蚀情况良好,腐蚀监测系统运行稳定。

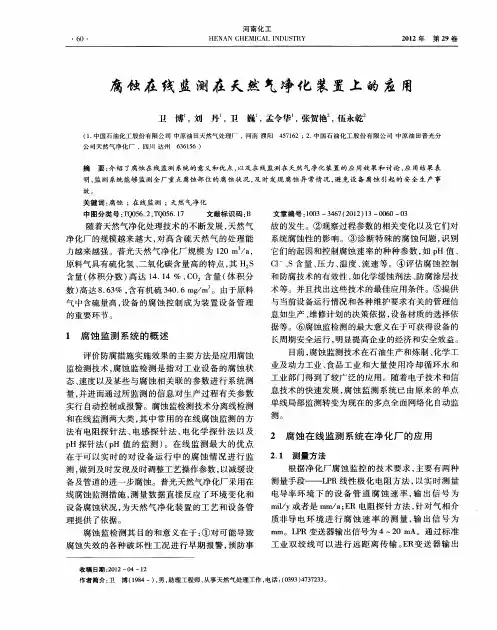

普光天然气净化厂腐蚀监测系统概述普光气田天然气净化厂总规模共十二个系列,每两个系列的天然气脱硫装置、脱水装置、硫磺回收装置、尾气处理装置和酸性水汽提装置组成一个联合装置,布置在一个街区内,其中一个街区内的两个系列共用一套脱水装置、硫磺成型装置和酸性水气提装置。
每个联合装置设25个在线监测点,六个联合装置共150个监测点,加上6个系统监测点共156个监测点。
通讯方式为RS485现场总线形式,防爆类型为隔爆型(Ex dIICT4)。
系统总设1台数据采集服务器,数据采集服务器可分时取走各数据采集卡内数据并清空数据采集卡,服务器对数据采集卡及各系统监测点进行统一管理、系统设置和对外数据服务;数据采集服务器配置OPC server软件,用于系统与外部网络之间的实时数据通讯,物理接口采用以太网(TCP/IP)RJ45接口,OPC server应符合规范:DA2.05、HDA1.10、A&E1.10。
在线腐蚀监测系统探针至数据采集卡采用为RS485通讯方式,数据采集卡与光端机间采用RS485通讯方式,各光端机间用双路光纤连接,服务器与光端机间采用RS232通讯方式。
一在线腐蚀监测系统配置-电感探针技术及参数描述测量原理是根据金属管状探头在腐蚀前后的减薄而引发的线圈电感量的变化来测量腐蚀速率。
如图1所示,当交流信号加至线圈两端时,在线圈周围就会产生电磁场。
而置于其中的金属导磁材料就会影响磁场强度,间接影响线圈电感量⊿L。
金属试样厚度及材质不同,对磁场强度影响也不同,带来图 1. 电感探头原理示的线圈电感量⊿L也不同。
所以,将金属试片置于测试线圈所产生的磁场中,当金属试片腐蚀减薄时,会影响测试线圈的等效电感及感抗,通过检测电感变化量⊿L,就可推算出金属试片的腐蚀减薄量。
技术特点:✧测量分辨率30nm,以年腐蚀率0.254mm/a为基准计算,可分辨出1小时的腐蚀减薄量;✧能够测定液相或气相的腐蚀,可应用于电解质腐蚀体系和非电解质腐蚀体系;✧是目前比较流行的在线腐蚀监测方法,由于测量信号采用交流信号,所以抗干扰能力强,测量精度较高;✧温度补偿试片被包在测试片里面,处于介质中的同一层面,所以其测量结果受温度影响很小;✧ 探头为管状,与探针体通过焊接方式连接,内部填充有高温固化胶,抗点蚀和耐冲刷能力比电阻探针强。
✧ 它反应的是一段时间内腐蚀减薄量的积累情况; 主要参数指标: 变送器指标:型 号:DG-9500 测量精度:≤30nm 供电电压:18~36VDC 环境温度:-25℃~+70℃ 防爆等级:Ex dIICT4 防护等级:IP65 通讯方式:RS485探针指标:安装方式:采用法兰连接,分为可带压拆装 耐压范围:可带压拆装≤20MPa 适用温度:≤430℃ 测量范围:0~250μm 管状探头壁厚:0.5mm有效寿命:1年(以0.25mm/年腐蚀率计) 探针防介质渗漏措施:一级保护:测量元件与探针体一体化焊接 二级保护:探针杆内部充满阻热耐压填充物 三级保护:探针尾部采用高标准玻璃密封航插 探针出厂时逐支进行耐温、耐压、机械震动疲劳检验密封填料函指标:连接方式:法兰式连接方式密封方式:采用国际通用的石墨环密封 耐压范围:可带压拆装≤20MPa探针插入管路深度:可按现场实际要求选择探针长度(或插入深度),最大长度1500mm ,通常保证探图3. 电感探头外形图图2. 电感采集器外形图头(测量元件)刚通过管内壁即可。
(因为测量方式是用与管路同种材质的探头腐蚀减薄量来近似的代替管路的腐蚀减薄量,所以确保探头与管壁所处的介质环境最大限度的接近),本方案采取探头(测量元件)刚通过管内壁的方案。
挂片及挂片器挂片及挂片器结构如如图4所示,在探针头部留有配置挂片器的螺纹接口,挂片器与探针体螺纹连接,挂片器主体为金属材料,挂片器前端配有陶瓷过渡接头,在陶瓷过渡接头上联接挂片,从而避免异种金属材料间的电偶腐蚀。
图4.挂片器示意图二在线腐蚀监测系统配置-数据采集服务器2.1 服务器全部监测探针总设1个数据采集服务器(监控机即主机),服务器放置在中心控制室内,服务器(主机)采用工业计算机,其基本硬件要求如下:CPU:Core TM 2 Duo主频:≥2GHz前端总线(FSB):≥1066MHz;2MB L2 Cache内存:≥1.0GB DDR2 SDRAM硬盘:≥120GB 3Gbps SATA显示器:Dell 2007FP桌面式液晶显示器2.2 数据采集卡六个联合装置区集中配备27个数据采集卡,每个数据采集卡带一条RS485总线单条总线的长度不大于1200米,单条总线可代32个采集器。
六个系统监测点并入就近的联合装置区,其中第15、16号监测点并入第一联合装置区,单独配置1个数据采集卡,第18号监测点并入第四联合装置区,单独配置1个数据采集卡,第19、20、21号监测点并入第三联合装置区,单独配置1个数据采集卡;第一、三、四装置区各有5个数据采集卡,共27个数据采集卡。
数据采集卡以RS485总线形式适时采集并存储总线上的各监测点数据,数据采集卡放置在现场机柜室机柜内。
2.3 光端机、光纤每个联合装置区配置1个RS485/RS232光端机,中心控制室配置1个光端机,共需7个光端机。
采用双路单模光纤,通过光端机构成双环自愈型光路,见图6,整个网络实现环路的自诊自愈,即某一段环路或者光端机出现故障,剩下的从站依然能够和主站正常通讯,连接光缆由甲方负责提供,卖方提供光缆的技术参数及要求,光端机(光电转换器)图6. 双环自愈光路连接示意图2.4 电源模块每个联合装置区配置一个双电源模块,完全冗余设计以保证不间断供电,如果一个电源模块失效,另一个模块将自动接管所有的电源供电,供电电压为DC36V,电源模块放置在现场机柜室机柜内。
2.5 连接电缆由探针处分线盒至数据采集卡的连接电缆采用3×2×1.5屏蔽电缆,四川仁智石化科探针处分线盒至探针位置的分支线由四川仁智石化科技有限责任公司负责提供,规格为:RVVP 2×1.25+3×0.5屏蔽电缆,电缆布线示意图如下图所示。
三在线腐蚀监测系统配置-数据传输部分设备配置在现场探针侧及机柜室数据采集卡侧配置浪涌保护器,详见数据传输部分设备配置表(浪涌保护器厂商为: MTL)。
