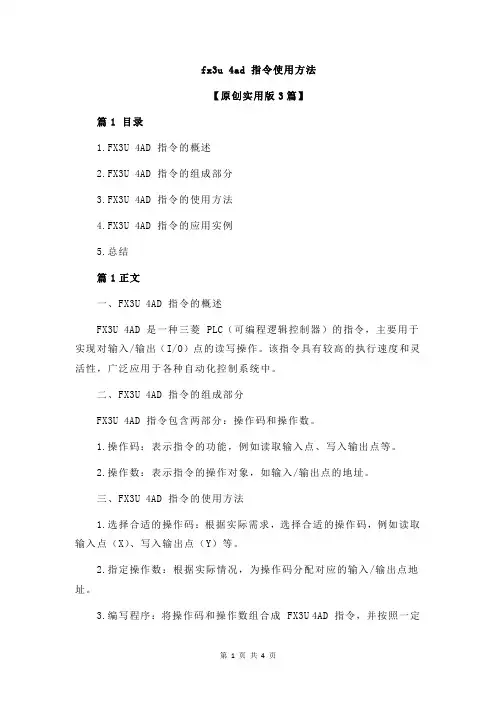

fx3u 4ad 指令使用方法【原创实用版3篇】篇1 目录1.FX3U 4AD 指令的概述2.FX3U 4AD 指令的组成部分3.FX3U 4AD 指令的使用方法4.FX3U 4AD 指令的应用实例5.总结篇1正文一、FX3U 4AD 指令的概述FX3U 4AD 是一种三菱 PLC（可编程逻辑控制器）的指令，主要用于实现对输入/输出（I/O）点的读写操作。

该指令具有较高的执行速度和灵活性，广泛应用于各种自动化控制系统中。

二、FX3U 4AD 指令的组成部分FX3U 4AD 指令包含两部分：操作码和操作数。

1.操作码：表示指令的功能，例如读取输入点、写入输出点等。

2.操作数：表示指令的操作对象，如输入/输出点的地址。

三、FX3U 4AD 指令的使用方法1.选择合适的操作码：根据实际需求，选择合适的操作码，例如读取输入点（X）、写入输出点（Y）等。

2.指定操作数：根据实际情况，为操作码分配对应的输入/输出点地址。

3.编写程序：将操作码和操作数组合成 FX3U 4AD 指令，并按照一定的逻辑顺序编写到程序中。

四、FX3U 4AD 指令的应用实例假设有一个简单的自动化控制系统，需要实现以下功能：当输入点 X0 被触发时，输出点 Y0 点亮；当输入点 X1 被触发时，输出点 Y1 点亮。

可以使用 FX3U 4AD 指令编写如下程序：1.当 X0 触发时，执行指令“OUT Y0, 1”（写入输出点 Y0，值为 1）；2.当 X1 触发时，执行指令“OUT Y1, 1”（写入输出点 Y1，值为 1）。

五、总结FX3U 4AD 指令是三菱 PLC 中常用的一种指令，可实现对输入/输出点的读写操作。

篇2 目录1.FX3U 4AD 指令的概述2.FX3U 4AD 指令的基本使用方法3.FX3U 4AD 指令的实际应用案例4.FX3U 4AD 指令的优势与局限性篇2正文一、FX3U 4AD 指令的概述FX3U 4AD 是三菱 PLC FX 系列中的一种指令，主要用于对模拟量输入进行转换和处理。

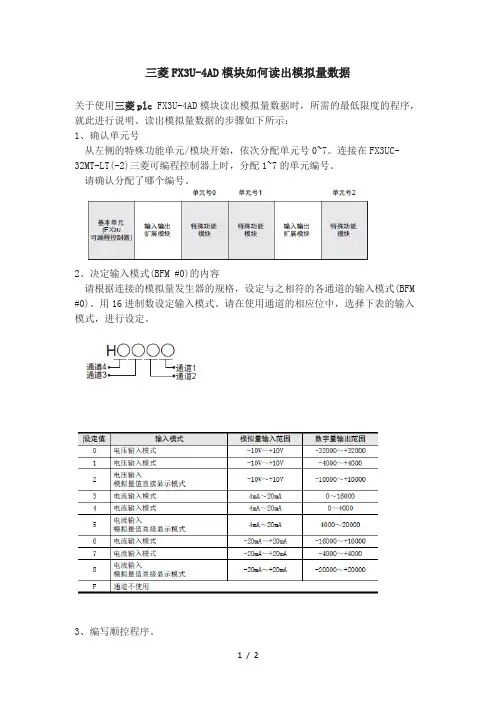

三菱FX3U-4AD模块如何读出模拟量数据
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。

读出模拟量数据的步骤如下所示：
1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。

连接在FX3UC-
32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。

请确认分配了哪个编号。

2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。

用16进制数设定输入模式。

请在使用通道的相应位中，选择下表的输入模式，进行设定。

3、编写顺控程序。

. 在H****中，请输入步骤2中决定的输入模式。

. 在□中，请输入步骤1中确认的单元号。

程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。

4、传送顺控程序，确认数据寄存器的内容。

1)、请传送顺控程序，运行可编程控制器。

2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器
(D0~D3)中。

3)、请确认数据是否保存在D0~D3中。

注：资料可能无法思考和涵盖全面，最好仔细浏览后下载使用，感谢您的关注！。

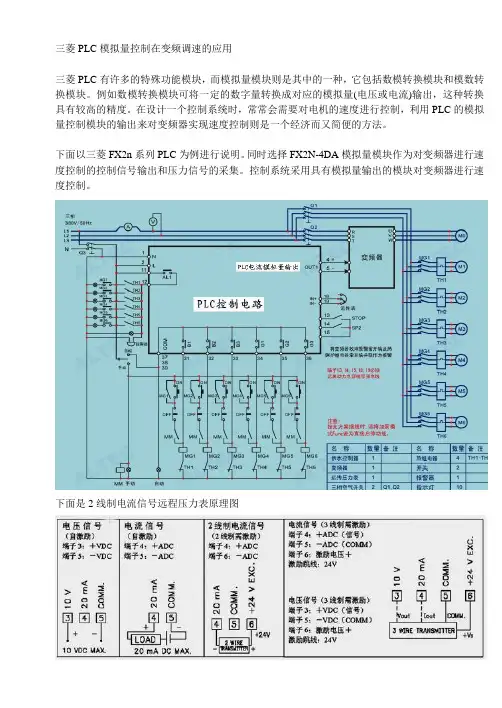

三菱PLC模拟量控制在变频调速的应用
三菱PLC有许多的特殊功能模块，而模拟量模块则是其中的一种，它包括数模转换模块和模数转换模块。

例如数模转换模块可将一定的数字量转换成对应的模拟量(电压或电流)输出，这种转换具有较高的精度。

在设计一个控制系统时，常常会需要对电机的速度进行控制，利用PLC的模拟量控制模块的输出来对变频器实现速度控制则是一个经济而又简便的方法。

下面以三菱FX2n系列PLC为例进行说明。

同时选择FX2N-4DA模拟量模块作为对变频器进行速度控制的控制信号输出和压力信号的采集。

控制系统采用具有模拟量输出的模块对变频器进行速度控制。

下面是2线制电流信号远程压力表原理图
下面是2线制电流信号远程压力表实物图
系统中PLC模拟量控制变频调速需要解决的主要问题
1、模拟量模块输出信号的选择：
通过对模拟量模块连接端子的选择，可以得到两种信号，0~10V或0~5V电压信号以及4~20mA 电流信号。

这里选择4~20mA的信号进行控制变频器。

2、模拟量模块的增益及偏置调节：
模块的增益可设定为任意值。

然而如果要得到最大12位的分辨率可使用0~4000。

可对模块进行偏置调节，例如数字量0~4000对应4~20mA。

三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用......１．概述模拟量输入模块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。

输入的模拟信号经运算放大器放大后进行A/D转换，再经光电藕合器为PLC 提供一定位数的数字信号。

FX2N系列常用的PLC模拟量输入/输出模块如图所示。

此主题相关图片如下，点击图片看大图：模拟量输出模块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需求。

模拟信号输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。

2．模拟量输入/输出单元以三菱公司的F2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。

F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。

F2-6A模块与F1、F2系列PLC连接示意图如下：此主题相关图片如下，点击图片看大图：3．A/D转换、D/A转换1）模数转换（A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1 -5VDC等转化为计机可以处理的数字信号数模转换（D/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。

如：12位数字量（0-4095）→4-20 mA；2047对应的转换结果：12mA。

2）A/D转换（A/D、AI）的作用。

3）D/A转换（D/A、AO）的作用。

4．几种常见模拟量输入/输出模块简介：1）模拟量输入模块FX-4AD。

FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。

2）热电偶温度传感器模拟量输入模块FX-4AD-TC。

FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。

3）模拟量输出模块FX-2DA。

FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。

三菱FX3U-4AD模块如何读出模拟量数据
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。

读出模拟量数据的步骤如下所示：
1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。

连接在
FX3UC-32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。

请确认分配了哪个编号。

2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。

用16进制数设定输入模式。

请在使用通道的相应位中，选择下表的输入模式，进行设定。

3、编写顺控程序。

. 在H****中，请输入步骤2中决定的输入模式。

. 在□中，请输入步骤1中确认的单元号。

程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。

4、传送顺控程序，确认数据寄存器的内容。

1)、请传送顺控程序，运行可编程控制器。

2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器(D0~D3)中。

3)、请确认数据是否保存在D0~D3中。

（资料素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

FX3U-4AD模拟量编程实例随着工业自动化技术的不断发展，PLC（可编程逻辑控制器）在生产现场的应用越来越广泛。

在工业控制中，模拟量信号的采集和处理是非常重要的一环。

而Mitsubishi的FX3U-4AD模块提供了方便、可靠的模拟量信号采集解决方案。

本文将通过一个简单的实例，介绍FX3U-4AD模块的编程方法，帮助读者更好地了解如何利用该模块进行模拟量信号处理。

一、硬件连接1. 将FX3U-4AD模块插入FX3U PLC的扩展槽中，确保连接牢固。

2. 将模拟量输入信号接入FX3U-4AD模块的对应通道上。

注意信号接入时的极性，确保接线正确无误。

3. 完成硬件连接后，接通PLC电源，确保模块供电正常。

二、参数设置1. 在GX Works2或者GX Developer软件中，打开PLC程序。

2. 找到FX3U-4AD模块的参数设置界面，配置模块的工作参数，如采样频率、输入范围、滤波方式等。

根据实际需求进行设置，并保存配置。

三、PLC编程1. 在PLC程序中定义模拟量输入的位置区域，如I0、I1等，对应FX3U-4AD模块的输入通道。

2. 编写PLC程序，使用模块提供的指令对模拟量信号进行采集和处理。

例如可使用ADPR指令读取模拟量输入数值，并存储到寄存器中。

3. 根据实际需求，可以在程序中添加逻辑控制，对采集的模拟量数据进行判断和处理，以实现预定的控制功能。

可以根据模拟量信号的大小控制执行器的运行状态，实现自动化控制。

四、调试和运行1. 在程序编写完成后，将PLC联机，并下载程序到PLC中。

2. 通过外部模拟量信号源，输入不同的模拟量信号，观察PLC程序的运行状态和输出结果，进行调试和验证。

3. 调试完成后，将系统投入运行，观察系统的实际工作情况，以确保模块的正常工作和控制效果的实现。

通过上述简单的实例，我们了解了FX3U-4AD模块的硬件连接、参数设置和PLC编程方法。

我们也看到了模拟量输入信号的采集和处理在工业自动化控制中的重要性。

三菱PLC 2DA模块介绍
三菱FX2N-2DA的作用是将plc内部的数字量转换为外部控制用的模拟量（模拟电压或电流）输出。

模块的最大D/A转换位为12位，可以进行转换的最大数字量为4095，但为了计算方便，通常情况下都将最大模拟量输入（DC10V/5V或20mA）所对应的数字量输出设定为4000。

（3）编程与控制
通过TO指令进行转换的控制、以及数字量的输出。

①转换原始数据在BFM中的存储地址：
BFM#16/bit7～bit0：转换数据的当前值（8位）。

注意：在FX2N-2DA模块中转换数据当前值只能保持8位数据，但在实际转换时要进行12位转换，为此必须进行二次传送，才能完成。

②D/A转换的控制信号在BFM中定义：
BFM#17：通道的选择与启动信号。

Bit0: 通道2选择与启动；Bit0的下降沿启动通道2的转换。

Bit1: 通道1选择与启动；Bit1的下降沿启动通道1的转换。

Bit2: 转换数据暂存，Bit2的下降沿启动转换数据暂存。

例2：设某系统的控制要求为：当输入X0 ON时，需要将数据寄存器D100的12位数字量转换为模拟量，并且在通道1中进行输出；。

我们都知道三菱FX 3U PLC本体是不带模拟量接口的，我们要做模拟量控制，要加模拟量模块或模拟量适配器。

我们可以采用PLC+模拟量模块组合方式，可以采用PLC+转接器+模拟量适配器组合方式，而且可以同时使用模拟量模块和模拟量适配器。

注意：FX3U PLC支持3U/2N 模拟量模块。

模拟量输入模块一般用来接收模拟量信号，并转换成数字量，即AD模块是模数转换。

模拟量输出模块将数字量信号转换成模拟量信号进行输出控制，即DA模块是数模转换。

模拟量模块很多，我们在使用之前需要看一些模块的规格，以下以FX3U-4AD模块为例，我们主要是看模拟量输入范围和数字量输出就可以了。

如果我们要将一个传感器接入模拟量模块，有几点需要注意：1、注意电气接口是否对应；2、注意量程与数字量是否满足控制要求。

我们再用一个例子说明无源模拟量输入连接。

使用PT100热电阻，变送器使用4~20mA的。

以下就是其接线图，PT100热电阻接到变送器，变送器再接到FX3U-4AD模块中。

注意：接电流信号的时候，需要将V+和I+短接起来。

硬件连接起来之后就是根据模块手册，也就是模块的BFM缓冲器，通过FROM/TO指令进行读写，或者使用U\G软元件的方式也可以。

换句话说就是，用户要通过FROM/TO指令或智能软元件U\G，读取BFM或写入BFM来操作特殊功能模块。

FROM和TO指令怎么使用呢？下面简单的来看一下吧。

FROM指令：当X0接通时，把位置编号为m1的特殊模块中以BFM#m2为首址的n个缓冲存储器的内容读到PLC中以S为首址的n个16位数据单元里面。

TO指令：当X0接通时，把PLC中以S为首址的n个16位数据的内容写入到位置编号为m1的特殊模块中以BFM#m2为首址的n个缓冲存储器里面。

了解了指令的使用之后，那么接下来我们开始学习模拟量模块和对应的程序编写。

我们以模拟量输入模块FX3U-4AD为例进行讲解。

模拟量输入模块使用流程包括几个部分，1、确定单元号；2、模块型号判断；3、模块状态判断；4、输入模式设置；5、平均值设置；6、数字滤波器设置；7、当前值读取。
