冲孔灌注桩专项施工方案

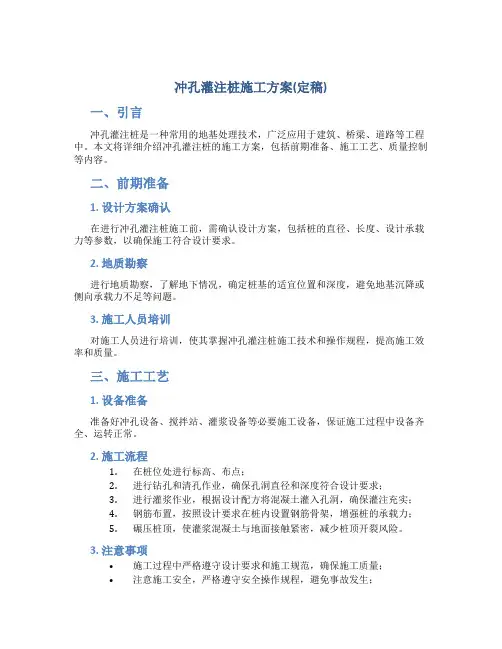

冲孔灌注桩施工方案(定稿)一、引言冲孔灌注桩是一种常用的地基处理技术，广泛应用于建筑、桥梁、道路等工程中。

本文将详细介绍冲孔灌注桩的施工方案，包括前期准备、施工工艺、质量控制等内容。

二、前期准备1. 设计方案确认在进行冲孔灌注桩施工前，需确认设计方案，包括桩的直径、长度、设计承载力等参数，以确保施工符合设计要求。

2. 地质勘察进行地质勘察，了解地下情况，确定桩基的适宜位置和深度，避免地基沉降或侧向承载力不足等问题。

3. 施工人员培训对施工人员进行培训，使其掌握冲孔灌注桩施工技术和操作规程，提高施工效率和质量。

三、施工工艺1. 设备准备准备好冲孔设备、搅拌站、灌浆设备等必要施工设备，保证施工过程中设备齐全、运转正常。

2. 施工流程1.在桩位处进行标高、布点；2.进行钻孔和清孔作业，确保孔洞直径和深度符合设计要求；3.进行灌浆作业，根据设计配方将混凝土灌入孔洞，确保灌注充实；4.钢筋布置，按照设计要求在桩内设置钢筋骨架，增强桩的承载力；5.碾压桩顶，使灌浆混凝土与地面接触紧密，减少桩顶开裂风险。

3. 注意事项•施工过程中严格遵守设计要求和施工规范，确保施工质量；•注意施工安全，严格遵守安全操作规程，避免事故发生；•确保材料质量，选用符合标准要求的混凝土、钢筋等材料。

四、质量控制1. 检测方法通过超声波检测、静载荷试验等手段对桩基进行检测，确保桩基的质量符合设计要求。

2. 质量验收按照相关要求对冲孔灌注桩进行验收，确保施工质量符合规范要求，保障工程安全和耐久性。

五、总结冲孔灌注桩作为一种常用的地基处理技术，在工程建设中具有重要的应用价值。

通过合理的施工方案和质量控制，可以确保冲孔灌注桩施工质量，提高工程的安全性和稳定性。

希望本文能对冲孔灌注桩施工有所帮助，并推动其在工程建设中的应用和发展。

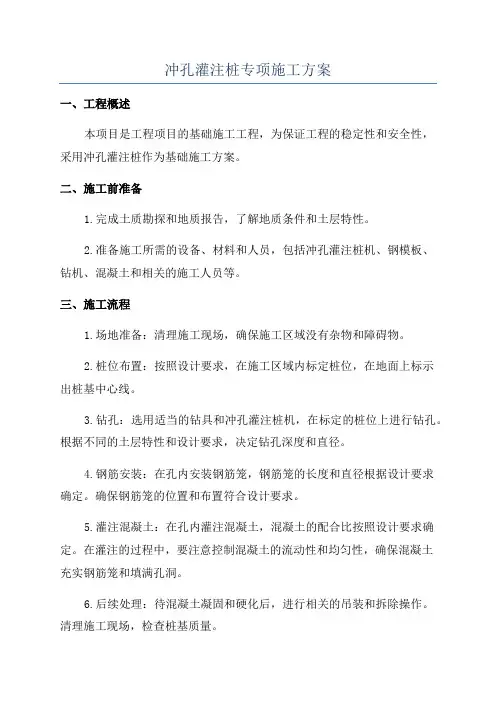

冲孔灌注桩专项施工方案一、工程概述本项目是工程项目的基础施工工程，为保证工程的稳定性和安全性，采用冲孔灌注桩作为基础施工方案。

二、施工前准备1.完成土质勘探和地质报告，了解地质条件和土层特性。

2.准备施工所需的设备、材料和人员，包括冲孔灌注桩机、钢模板、钻机、混凝土和相关的施工人员等。

三、施工流程1.场地准备：清理施工现场，确保施工区域没有杂物和障碍物。

2.桩位布置：按照设计要求，在施工区域内标定桩位，在地面上标示出桩基中心线。

3.钻孔：选用适当的钻具和冲孔灌注桩机，在标定的桩位上进行钻孔。

根据不同的土层特性和设计要求，决定钻孔深度和直径。

4.钢筋安装：在孔内安装钢筋笼，钢筋笼的长度和直径根据设计要求确定。

确保钢筋笼的位置和布置符合设计要求。

5.灌注混凝土：在孔内灌注混凝土，混凝土的配合比按照设计要求确定。

在灌注的过程中，要注意控制混凝土的流动性和均匀性，确保混凝土充实钢筋笼和填满孔洞。

6.后续处理：待混凝土凝固和硬化后，进行相关的吊装和拆除操作。

清理施工现场，检查桩基质量。

四、施工质量控制1.施工过程中，严格按照设计要求和相关规范进行操作和施工。

2.钻孔和钢筋安装的准确性和质量要求高，必须经过严格检验和验收。

3.混凝土的配合比和施工过程要符合相关标准，确保混凝土质量和灌注效果。

五、安全防护1.施工现场要划定区域，并采取相关措施，确保施工现场的安全。

2.施工人员必须佩戴个人防护用品，并接受相关培训。

3.设立警示标志和阻挡设施，确保施工现场的安全。

六、环境保护1.施工过程中要遵守环境保护法律法规，保护周边环境。

2.控制噪音和粉尘污染，采取相应的措施，进行监测和治理。

七、总结冲孔灌注桩是一种常用的基础施工方法，适用于特定的土层条件。

在施工过程中，要严格按照设计要求和相关规范进行操作和控制，确保施工质量和工程安全。

同时，也要注重环境保护和施工安全，做好相应的防护措施和控制措施。

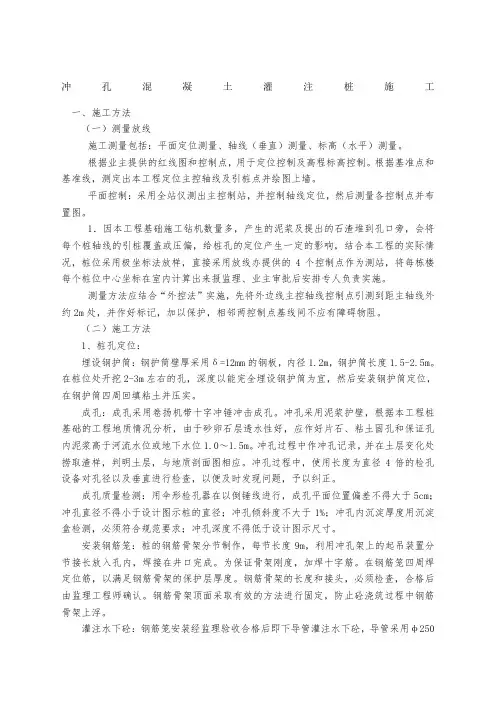

冲孔混凝土灌注桩施工一、施工方法（一）测量放线施工测量包括：平面定位测量、轴线（垂直）测量、标高（水平）测量。

根据业主提供的红线图和控制点，用于定位控制及高程标高控制。

根据基准点和基准线，测定出本工程定位主控轴线及引桩点并绘图上墙。

平面控制：采用全站仪测出主控制站，并控制轴线定位，然后测量各控制点并布置图。

1．因本工程基础施工钻机数量多，产生的泥浆及提出的石渣堆到孔口旁，会将每个桩轴线的引桩覆盖或压偏，给桩孔的定位产生一定的影响，结合本工程的实际情况，桩位采用极坐标法放样，直接采用放线办提供的4个控制点作为测站，将每栋楼每个桩位中心坐标在室内计算出来报监理、业主审批后安排专人负责实施。

测量方法应结合“外控法”实施，先将外边线主控轴线控制点引测到距主轴线外约2m处，并作好标记，加以保护，相邻两控制点基线间不应有障碍物阻。

（二）施工方法1、桩孔定位：埋设钢护筒：钢护筒壁厚采用δ=12mm的钢板，内径1.2m，钢护筒长度1.5-2.5m。

在桩位处开挖2-3m左右的孔，深度以能完全埋设钢护筒为宜，然后安装钢护筒定位，在钢护筒四周回填粘土并压实。

成孔：成孔采用卷扬机带十字冲锤冲击成孔。

冲孔采用泥浆护壁，根据本工程桩基础的工程地质情况分析，由于砂卵石层透水性好，应作好片石、粘土固孔和保证孔内泥浆高于河流水位或地下水位1.0～1.5m。

冲孔过程中作冲孔记录，并在土层变化处捞取渣样，判明土层，与地质剖面图相应。

冲孔过程中，使用长度为直径4倍的检孔设备对孔径以及垂直进行检查，以便及时发现问题，予以纠正。

成孔质量检测：用伞形检孔器在以倒锤线进行，成孔平面位置偏差不得大于5cm；冲孔直径不得小于设计图示桩的直径；冲孔倾斜度不大于1%；冲孔内沉淀厚度用沉淀盒检测，必须符合规范要求；冲孔深度不得低于设计图示尺寸。

安装钢筋笼：桩的钢筋骨架分节制作，每节长度9m，利用冲孔架上的起吊装置分节接长放入孔内，焊接在井口完成。

为保证骨架刚度，加焊十字筋。

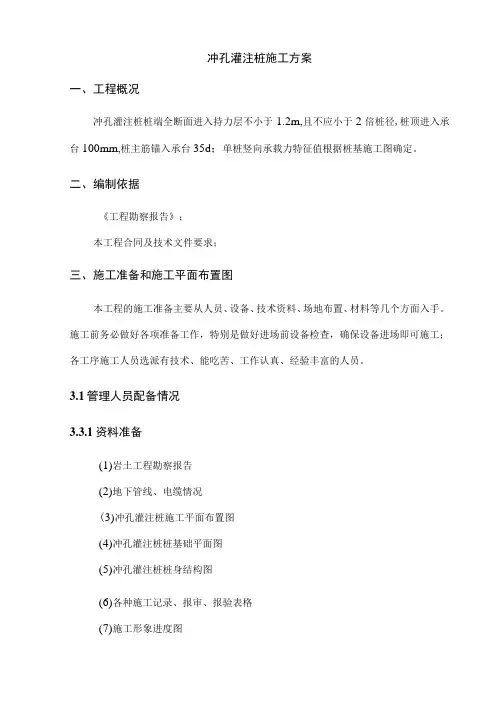

冲孔灌注桩施工方案一、工程概况冲孔灌注桩桩端全断面进入持力层不小于1.2m,且不应小于2倍桩径,桩顶进入承台100mm,桩主筋锚入承台35d；单桩竖向承载力特征值根据桩基施工图确定。

二、编制依据《工程勘察报告》；本工程合同及技术文件要求；三、施工准备和施工平面布置图本工程的施工准备主要从人员、设备、技术资料、场地布置、材料等几个方面入手。

施工前务必做好各项准备工作，特别是做好进场前设备检查，确保设备进场即可施工；各工序施工人员选派有技术、能吃苦、工作认真、经验丰富的人员。

3.1管理人员配备情况3.3.1资料准备(1)岩土工程勘察报告(2)地下管线、电缆情况(3)冲孔灌注桩施工平面布置图(4)冲孔灌注桩桩基础平面图(5)冲孔灌注桩桩身结构图(6)各种施工记录、报审、报验表格(7)施工形象进度图(8)各种安全标志牌(9)材料检验和试验状态标识牌3.3.2技术准备(1)对坐标控制点、基础轴线、标高等由项目总工会同工程测量人员逐一复核，确认无误后方可接收。

(2)组织技术人员研究设计文件、图纸资料，并现场踏勘，找出施工中的重点问题。

(3)组织技术人员学习有关技术文件，做好技术和安全交底，学习施工工艺和安全操作规程。

(4)根据交底的轴线、桩号和高程由测量人员引入定位线和标高，并测设桩位位置。

(5)准备好各种施工记录表格。

(6)施工方案报审。

3.3.3其他准备(1)施工人员进场，穿戴整洁，严格执行我公司的劳动保护管理条例。

(2)桩机备有防雨帐篷，人员备有雨衣、雨鞋；做好配电箱的防雨工作，及时维护损坏的道路。

适时安装临时水泵抽取坑内积水，避免坑内地面泥泞而影响施工。

3.6施工场地布置3.6.1场地硬化本工程根据文明施工的要求将对施工道路进行硬化处理，厚度控制20cm左右，碎标号为C20,坍落度为12-14cmo3.6.2工地出入口的布置出入口设置门卫，由专人负责，并在出入口的内侧设置洗车装置，设置指示牌和告示牌等，保证施工道路清洁和出入平安。

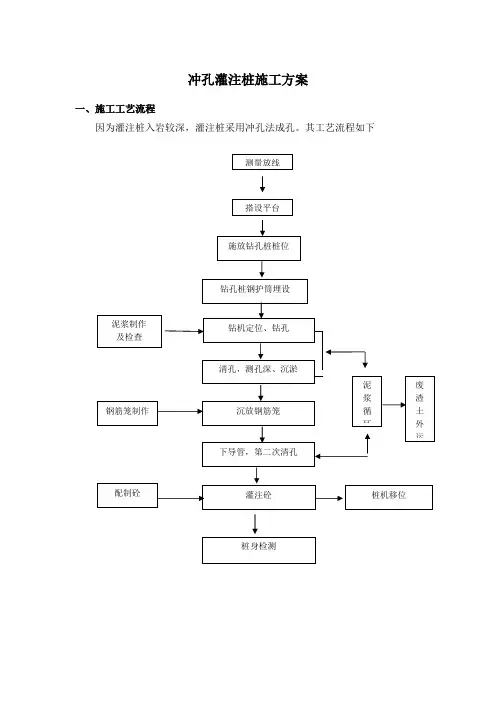

冲孔灌注桩施工方案一、施工工艺流程因为灌注桩入岩较深，灌注桩采用冲孔法成孔。

其工艺流程如下二、钢护筒的制作与沉放1、钢护筒制作钢护筒直径按设计桩径制作。

施工时考虑工程地质情况，钢护筒采用δ＝12mm/10mm钢板卷制，同时每节钢护筒上下刃脚各增加高50cm，厚δ=10mm的钢板。

护筒顶标高为＋4.47m，抛石面/泥面标高约为-11～-13m/-1～-5m，持力层面标高-12m/-5.5～-9.5m保证入石/土深度为1m/4.5m以上。

护筒总长度为20m-40m。

施工时跟进的护筒现场焊接。

2、钢护筒埋设钢平台搭成后，在钢平台钢梁上放设护筒安装定位线，并焊上定位导向框架。

钢护筒运到现场利用汽车吊吊振动锤进行安装。

安装时，钢护筒中心、桩机冲锤重心及设计桩中心必须调整至同一垂线上，钢护筒保持垂直就位。

采用边冲进边锤击护筒下落的形式完成护筒的安装，此时每次冲进时，护筒的上下口要采取相应的固定措施（实际施工中采用上下两排井字架进行固定）。

同时每次振打护筒时要对桩位及护筒垂直度进行复核校正，以保证桩位偏差及倾斜度符合规范规定。

三、灌注桩施工方法1、冲孔桩机就位桩机用枕木作机座垫木，并保证机座平稳，在钻进过程中不发生位移和倾斜，要随时检查桩机底盘的水平及钻杆的垂直度。

吊放钻机时要轻放，钻机在平台上移机时，速度要慢并注意安全，移动距离较大时采用吊机吊装移位。

2、泥浆开冲后向孔内投入粘土块自造泥浆，粘土选用塑性指数>25的粘土。

施工时根据泥浆性能指标进行泥浆配制，施工时泥浆浓度控制在1.2～1.4。

清孔前将对泥浆性能指标进行调整，使各项指标符合施工要求，通过掺入膨润土或外加剂等提高泥浆性能，通过延长沉淀时间降低含砂率。

每立方米泥浆的粘土用量约需0.6吨。

冲孔施工时沉浆池考虑设置在原码头面上，利用未进行施工的钢护筒（已沉放到位），作为泥浆池，进行泥浆循环，减少海域污染。

3、冲孔⑴开始冲进时，用较小的进尺钻进。

冲孔机开孔前将冲锤悬吊距地面1米左右，检查锤的偏心程度，偏心过大的不准使用。

冲孔灌注桩专项施工方案三篇篇一：冲孔灌注桩专项施工方案目录一、概述 (2)二、编制依据 (2)三、施工主要机械设备准备 (3)四、施工组织 (3)五、作业条件 (4)六、现场施工平面布置 (5)七、施工操作工艺 (6)八、具体施工方法 (8)九、质量控制与检验标准 (17)十、安全措施 (19)十一、常见施工问题及处理方法 (20)一、概述工程名称：南沙产业园区管理服务中心新建工程建设单位：广州发展南沙投资管理有限公司设计单位：华南理工大学建筑设计研究院监理单位：广州建达建设监理有限公司施工单位：广州协安建设工程有限公司本工程位于南沙开发区珠电进厂路及环岛路交叉路口（原火电大院内），为一栋地上四层，地下一层（半地下室）的建筑物，地块面积约9612m2，建筑面积约19974m2，其中架空层（停车场）约5827m2，办公区约12327m2，配送中心约1010m2，食堂约810m2。

基础为钢筋砼预应力管桩，主体为钢筋砼框架结构，建筑使用年限为50年，建筑等级为二级，抗震设防烈度为7度，建筑耐火等级为二级。

本工程基础原采用静压预应力高强混凝土管桩，选用的管桩是PHC-AB500（100）型号，共364根。

在施工过程中形成废桩81根。

根据设计院补桩图（图号：结施-02代1，出图日期20XX年10月24日），所有废桩的补桩办法为：补PHC桩2根；补灌注桩50根，其中桩径800mm有41根，桩径1000mm有9根。

具体位置见平面图附后。

二、编制依据1、南沙产业园区管理服务中心及相关图纸、工程地质资料；2、国家现行相关的规范、规程及行业技术标准，主要包括：1）《混凝土结构工程施工质量验收规范》（GB50204-20XX）；2）《建筑地基与基础工程施工质量验收规范》（GB50202-20XX）；3）《建筑桩基技术规范》（JGJ94-20XX）；4）《建筑基桩检测技术规范》（JGJ106-20XX）；5）广东省标准《建筑地基处理技术规范》（DBJ15-38-20XX）；三、施工主要机械设备准备1、机械设备采用CK-1800冲击钻机3台、3~5t双筒卷扬机、插入式振捣器、泥浆泵3台、翻斗汽车、机动翻斗车、水泵以及钢筋加工系统设备等。

第1篇一、工程概况1. 工程名称：某住宅小区桩基础工程2. 工程地点：某市某区某住宅小区3. 工程规模：占地面积约10000平方米，总建筑面积约20000平方米4. 工程性质：住宅小区桩基础工程5. 工程地质：根据地质勘察报告，场地土层主要为素填土、粉质粘土、粉土、粉细砂、卵石等。

二、施工方案编制依据1. 国家和地方相关法律法规、标准规范2. 工程地质勘察报告3. 设计文件及相关资料4. 施工现场实际情况三、施工组织设计1. 施工单位：某建筑工程有限公司2. 施工项目经理：XXX3. 施工技术负责人：XXX4. 施工人员：施工队伍由技术工人、管理人员、质检人员等组成。

四、施工准备1. 施工现场准备（1）施工现场平整、排水畅通，确保施工安全。

（2）施工道路畅通，满足施工运输需求。

（3）施工现场设置明显的安全警示标志。

2. 施工材料准备（1）钢筋：符合设计要求的钢筋，并进行抽样检测。

（2）混凝土：根据设计要求，选择合适的混凝土配合比，并进行试配。

（3）水泥、砂、石子等原材料：符合设计要求，并进行抽样检测。

3. 施工设备准备（1）桩基施工设备：钻机、搅拌机、输送泵、振动锤等。

（2）检测设备：超声波检测仪、钢筋探测仪等。

五、施工工艺流程1. 施工测量（1）根据设计图纸，进行施工放样。

（2）检查桩位坐标、高程，确保准确无误。

2. 桩基施工（1）钻孔：采用冲孔灌注桩施工工艺，使用钻机进行钻孔。

（2）清孔：采用潜水泵、泥浆循环等方法进行清孔，确保孔底沉渣厚度不大于50mm。

（3）钢筋笼制作与安装：根据设计要求，制作钢筋笼，并安装至孔口。

（4）混凝土浇筑：采用导管法进行混凝土浇筑，确保混凝土密实、无空洞。

3. 成桩检测（1）超声波检测：采用超声波检测仪检测桩身完整性。

（2）钢筋探测：采用钢筋探测仪检测钢筋位置、间距等。

六、施工质量控制1. 施工过程控制（1）施工前，对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。

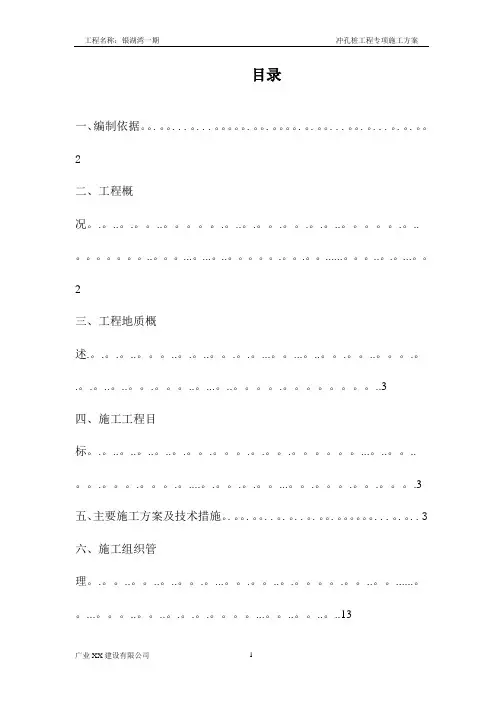

目录一、编制依据。

.。

...。

...。

.。

.。

.。

.。

...。

.。

...。

.。

.。

2二、工程概况。

.。

..。

.。

..。

.。

..。

.。

.。

.。

.。

..。

.。

..。

..。

...。

...。

..。

.。

.。

......。

..。

.。

...。

2三、工程地质概述.。

.。

.。

..。

..。

.。

..。

.。

.。

...。

...。

..。

.。

..。

.。

.。

.。

..。

..。

.。

..。

...。

..。

.。

..3四、施工工程目标。

.。

..。

..。

..。

..。

.。

.。

.。

.。

.。

...。

..。

..。

.。

.。

.。

....。

.。

.。

.。

...。

.。

.。

.。

.3五、主要施工方案及技术措施。

.。

.。

..。

.。

..。

.。

.。

...。

.。

..3六、施工组织管理。

.。

..。

..。

..。

.。

...。

.。

..。

.。

.。

..。

......。

...。

..。

..。

.。

.。

.。

...。

..。

..。

..13七、成孔质量的控制。

.。

..。

..。

..。

..。

.。

.。

.....。

.。

...。

..13八、成桩质量的控制。

.。

...。

.。

..。

.。

.。

.。

..。

.。

.。

...。

.。

.15九、施工安全保证措施。

..。

..。

.。

...。

.。

.。

.。

....。

(16)十、桩基平面布置图。

.。

...。

...。

.。

...。

..。

....。

.。

..17冲孔桩工程专项施工方案一、编制依据：1.1.施工合同文件1.2.施工图纸1.3.岩土工程勘察报告1.4.《工程测量规范》GB50026—2007；1.5.《建筑桩基技术规范》JGJ 94—2008;1.6.《建筑地基处理技术规范》JGJ 79—2012；1.7.《建筑地面工程施工质量验收规范》GB 50209-2002;1.8.《混凝土结构工程施工质量验收规范》GB 50204—2011;1.9.《混凝土质量控制标准》GB 50164—2011；1.10.《现场设备安装、工业管道、焊接工程施工及验收规范》GBJ50202—2002 1.11.《钢筋焊接接头试验方法标准》 JGJ/T 27—2014；1.12.《普通混凝土配合比设计规程》JGJ 55-2011；1.13.《建筑工程施工质量验收统一标准》GB 50300—2013；1.14.《建筑施工安全检查标准》JGJ 59—2011;1.15.《建筑机械使用安全技术规程》JGJ 33-2012；1.16.《建设工程施工管理规范》GBT 50326—2016；二、工程概况工程名称：银湖湾一期建设地点:珠海市香洲区南屏洪湾涌西工程规模：总建筑面积XX㎡，本工程拟建设X栋X层、X栋X层的商铺，X栋X 层的商住楼，地下室XX m2本工程建筑物工程重要性等级为二级，场地复杂等级为二级，地基复杂等级为二级，地基基础设计等级为乙级。

冲孔灌注桩施工方案引言冲孔灌注桩是一种常用于基础工程的桩基工法，其通过冲击机械将钻杆插入地下，然后注入水泥浆来加固地基，提高地基的承载能力。

本文将详细介绍冲孔灌注桩的施工方案。

施工材料与机械设备施工材料•水泥：用于制备水泥浆，应符合国家相关标准。

•骨料：用于制备水泥浆，应符合国家相关标准。

•水：用于配制水泥浆，应为清洁无杂质的自来水。

•钢筋：用于加固桩体，应符合设计要求。

机械设备•冲击机械：用于将钻杆插入地下。

冲击机械的选型应根据桩径和设计要求进行选择。

•搅拌机：用于配制水泥浆。

施工步骤1. 前期准备1.组织安全交底：施工前应组织施工人员进行安全交底，明确工作责任和安全要求。

2.设计定位：根据设计要求确定施工桩位，并进行标注。

2. 钻孔开孔1.搭设钻杆：根据设计要求，搭设冲击机械所需的钻杆。

2.冲击机械作业：按照设计要求，使用冲击机械将钻杆逐级沉入地下。

3.钻孔进度控制：严格控制钻孔进度，根据地层情况调整冲击机械的冲击能量和冲击次数。

3. 清孔及触碰桩底1.清理孔底：使用清孔器将钻孔内的泥土清理干净。

2.触碰底部：触碰桩底，确保孔底没有空洞。

4. 注浆灌注1.制备水泥浆：根据设计要求，使用搅拌机将水泥和骨料按一定比例配制成水泥浆。

2.灌注孔内：将水泥浆注入到钻孔中，保持注入速度和浆液浓度的稳定。

3.顶针充实：在注浆过程中，应使用顶针进行充实，确保浆液充满整个钻孔。

5. 钢筋加固1.根据设计要求，将预埋的钢筋依次加入到注浆孔中。

2.钢筋连接：钢筋之间的连接应符合设计要求，保证连接的牢固。

3.钢筋保持器：加固好的钢筋应使用钢筋保持器进行固定，防止钢筋在注浆过程中移位。

6. 桩顶处理1.钢筋修剪：根据设计要求，将多余的钢筋进行修剪。

2.桩顶防护：进行桩顶的保护，防止水泥浆外溢。

施工注意事项1.安全措施：施工过程中，应严格遵守安全操作规程，佩戴好安全帽和防护眼镜，避免发生意外伤害。

2.施工质量：务必严格按照设计要求和施工规范进行施工，保证施工质量。
