风电场箱变测控装置说明书样本

箱变测控保护装置技术规范产品功能通讯8路485主站接入点，可接入逆变器、智能汇流箱、多功能数显仪表等;3路以太网接口，可接入逆变器网络信号等;内置双光口，组成自愈式光纤环网,信号统一上传。

遥测交流量可实现12路电流、12路电压的采集以及线电压、频率、功率因数、有功功率、无功功率等电气量的计算，并通过1ED实时动态显示。

直流量可提供6路直流量,用于采集变送器上送的PT1oO 与4-20mA 的电量信号，间接测量温度、湿度、油温等非电气量信号。

遥信可提供最多48路开入量，用于实时采集逆变器室内或箱变内的各种信号。

如逆变器室烟雾传感器、箱变低压断路器分合位状态信号、箱变高压负荷开关分合位状态信号、箱变高压熔断器熔断信号等。

遥控装置可提供最多12路控制输出接点，用于对具备遥控条件的开关进行远方控制。

如:低压断路器的分合闸等。

保护装置可提供多路非电气量保护功能，如:轻瓦斯、重瓦斯、变压器高温、变压器超高温、变压器油位异常、压力释放阀动作等。

同时还可提供多种电气量保护功能，如:过流I 段、过流I1段、过流I11段、接地保护、过压保护、欠压保护等,差动速断（两侧）,二次谐波制动的比率差动.交流频率:50Hz 或60Hz 频率值精度:±0∙02Hz 功率因数精度:±1% AC400V 或AC1OOV功率值精度:±1%电压值精度05级开入量 开出量交流模拟量电流输入值：5A 或IA电流值精度05级电压输入通讯接口光口全部采用SC接头，传输距离不小于50km电口全部采用10∕100Base-TX电源参数工作电源:AC/DC220V,允许偏差±20%电源频率：50Hz,允许偏差∙6%~+2%额定功耗:WIoW测量精度模拟量的测量误差小于额定值的±0.5%功率测量误差不超过额定值的±1%开关量输入分辨率不大于ImS。

根据工程实际情况可安装于箱变中
或升压站中控室的通讯柜内； 与UNT-WF-2000箱变测控装置配套使 用的组网设备，主要执行底层光纤
环网的连接以及光纤环网到以太网
的转接功能。

风电场箱变测控系统
产品功能
UNT-WF-2000产品功能
测量功能
模拟量输入功能 非电量保护功能 开入开出功能
通讯功能
其他功能

风电场箱变测控系统
产品功能
1.测量功能
箱变测控装置涵盖了风电场用箱变低压侧所有的电量测量、电量计算，包括有三相电流、三相电压、频率、
功率因数、有功功率、无功功率、有功电度、无功电度，并能将这些电量上传至后台监控系统，还可以上传变 压器油温、油位、油压、瓦斯、箱变温度、箱变门状态等非电量。 2.模拟量输入功能

风电场箱变测控系统
产品功能
（一）UNT-WF-2000产品特点： 1、采用32位工业级微处理器，速度快、精度高；

风电场箱变测控系统
产品功能 UNT-WF-3000产品功能
本装置有两种配置： 1、有四路光接口，任意两个光口可以组成光纤环网。 2、有两路光接口和两路电接口，两路光接口可以组成光纤环网。 为了满足风电场的环网需求，在箱变内或变电站继电保护室内需要设置UNT-WF-3000风电场数据服 务器，服务器的任意两个光纤接口分别和风场箱变内安装的UNT-WF-2000风电场综合测控装置连接，以 形成环形连接，服务器的电口可与变电站内监控系统的以太网交换机连接。UNT-WF-3000风电场数据服 务器的数量根据风场箱变监控单元所组成的光纤环网数量而定，安装在箱变内或变电站继电保护室通 讯柜内。 风场通讯网络采用环网结构，确保系统信号传输的可靠性和稳定性，使用多模或单模光纤作为传 输介质，实现远距离信号传输、抗干扰能力较强、可靠性高。

RG-JK300系列风电箱变智能监控装置产品说明书保定市瑞高电气有限公司BAODING RIGOR ELECTRICITY CO.,LTD第 1 章产品概述1. 应用范围风电场各风机之间的距离达数百米，为降低风机输出损耗，风电场内的风机需配置35kV （或10kV）箱式变压器（以下简称风电箱变），然后再汇流到110kV 升压变电站（以下简称升压站）侧输送到主网系统。

当前，国内外风电工程均按“少人值守”的运行管理方式设计，整个风电场的集控室设置在升压站侧，35kV（或10kV）、110kV 微机保护测控装置统一组建为升压站综合自动化系统（以下简称升压站综自系统），进而通过远方调度来实现对升压站的“遥信、遥测、遥控、遥调”功能。

由于风电箱变距离集控室较远，又非常分散，一直以来，升压站综自系统都无法实现对风电箱变的监视和控制，使箱变系统成为风电场的信息孤岛和监控盲区。

风电箱变需要纳入升压站综自系统的监控内容主要有：■变压器非电量保护：变压器重瓦斯；变压器轻瓦斯；变压器高温；变压器超高温； SF6 气压异常；变压器油位低。

■开关状态：35kV 负荷开关位置信号；690V 低压断路器位置信号；低压隔离开关熔断器组位置信号；小空开位置信号。

■熔断器状态：熔断器熔断信号。

■箱变门状态：箱变门打开/关闭信号。

■变压器低压侧电气信息：变压器低压侧三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度。

■远程控制：对有电操功能的开关实现远程控分和控合操作。

作为风机发电的第一个变电环节，实现对风电箱变上述信息的远程管理和自动化监控，满足风电工程“少人值守”的运行管理方式，已经势在必行。

为了解决这一问题，我公司特提供专用于风电箱变的RG-JK300 系列智能监控单元，可用以完成风电箱变低压侧全部信息的监测、非电量保护、控制和通讯功能。

2. 产品特点Ø本产品根据风电厂箱变监控的实际需要。

Ø装置采用工业级级器件，可适用于风电场-40℃～70℃的宽温工作环境。

说明书摘要本实用新型涉及新型测控装置技术领域，尤其是一种风电箱式变电站用测控装置，包括油枕导管、液位检测机构、流速检测机构和装置外壳，装置外壳安装在油枕导管的中部，装置外壳上部的一侧竖直安装有液位测量机构，装置外壳的另一侧竖直安装有流速检测机构，采用漂浮在液面的浮漂由轻质杆推动吸引磁铁吸附翻转机构，翻转机构内部的转动磁铁转动而开启行程开关以测量吸引磁铁的位置，从而获得液面高度，磁性工作的吸引磁铁和翻转机构抗电磁干扰能力强，可靠性高；采用驱动电机驱动螺杆旋转，螺杆驱动螺套定向移动，螺套带动铂电阻丝移动，铂电阻丝移动时与刮片接触，刮片将铂电阻丝外部的附着物刮除，提高铂电阻丝检测的灵敏性，提高装置的灵敏性。

摘要附图1、一种风电箱式变电站用测控装置，包括油枕导管（1）、液位检测机构（2）、流速检测机构（3）和装置外壳（4），所述装置外壳（4）安装在油枕导管（1）的中部，所述装置外壳（4）上部的一侧竖直安装有液位测量机构（2），所述装置外壳（4）的另一侧竖直安装有流速检测机构（3），其特征在于：所述液位检测机构（2）包括密封筒（21）、密封套（22）、浮漂（23）、轻质杆（24）、吸引磁铁（25）和翻转机构（26），所述密封筒（21）底端密封连接装置外壳（4）顶部的开口，所述密封筒（21）底板中部开口中焊接有密封套（22），所述密封套（22）内部竖直穿过轻质杆（24），所述轻质杆（24）底端安装有浮漂（23），所述轻质杆（24）的顶端安装有吸引磁铁（25），所述密封筒（21）内部的一侧竖直等距安装有翻转机构（26）；所述流速检测机构（3）包括密封壳（31）、铂电阻丝（32）、螺套（33）、螺杆（34）、驱动电机（35）、密封罩（36）、导线（38）和刮片（39），所述密封壳（31）的底端密封连接装置外壳（1）顶部开设的开口，所述密封罩（36）的顶端密封连接装置外壳（1）底端开设的开口，所述密封壳（31）和密封罩（36）的轴线位置安装有铂电阻丝（32），所述铂电阻丝（32）的一端焊接固定在螺套（33）的一侧，所述螺套（33）螺纹连接螺杆（34），所述螺杆（34）顶端连接驱动电机（35）的输出轴末端，所述铂电阻丝（32）的另一端连接导线（38）的一端，所述铂电阻丝（32）一侧穿过刮片（39）中部的通孔，所述刮片（39）焊接在装置外壳（4）上部开设的开口内部；所述装置外壳（4）两端的尺寸与油枕导管（1）的尺寸相适应，所述轻质杆（24）的直径与密封套（22）的内径相适应，所述刮片（39）的直径与装置外壳（1）一侧上部开设的通孔内径相适应。

NSC 411U 箱变测控保护装置 技术说明书
V2.00
南京南自四创电气有限公司 2015 年 6 月
* 本公司保留对此说明书修改的权利，请注意最新版本资料
目 录
1 装置简介.................................................................................................................................................................. 1 2 技术参数.................................................................................................................................................................. 3 2.1 额定参数.......................................................................................................................................................... 3 2.2 主要技术性能.................................................................................................................................................. 3 2.3 绝缘性能...................................

箱变使用说明书(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。

电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。

2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。

3、用户不准改变箱变原结构，否则将失去保修资格。

4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。

5、高压倒闸操作必须由两人进行，带绝缘手套。

为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。

6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。

7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。

⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。

⑶放电使用符合规定的接地线进行各相放电。

接地线，各相短路并接地。

在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。

8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。

将操作杆插入接地开关操作孔内。

按标示转动至接地开关分闸，这时柜门应锁住不能开。

将操作杆插入负荷开关操作孔内。

按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。

⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。

观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。

将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。

注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。

⑶本箱变低压配电系统接地制式为：TN-C接地系统。

产品概述随着我国经济的不断增长，对电力的需求大幅上升，导致电力能源的供求矛盾更加突出，到二十一世纪，开发利用可再生的清洁能源已经成为人类面临的重大课题之一，此时风力发电作为一种清洁的能源生产方式，在我国得到了迅猛的发展。

而作为风力发电的重要配套升压设备，风力发电用预装箱式变电站，将变压器、开关设备、限流熔断器、相应辅助设备组合于一体，针对风力发电的特殊性，为用户提供理想的解决方案，提供了两种并网电压，三种结构不同的箱变供您选择。

一、F ZB功能型风电组合式箱变1.产品概述功能型风电组合式箱变是将风力发电配套升压站预先在工厂内制造、装配，将升压变压器、高压开关、低压开关以及电源变压器等辅助设备配置在一个公用外壳内并通过型式试验的一种成套变电站。

该结构产品融合了欧变与美变的优点，是针对风力电的特殊性专门设计的新型升压设备，具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强、环保节能等优点，适用于自然条件比较恶劣的海滩、荒漠等运行环境。

该产品通过武高所试验，产品性能完全满足风电厂使用要求。

2.型号说明3.产品执行标准GB/T17467-1998《高压/低压预装式变电站》DL/T537-2002《高压/低压预装式变电站选用导则》4.使用环境◆海拔高度≤3000米；◆环境温度：最高温度+40℃，最低温度-40℃；◆湿度：日相对湿度平均值不超过95%；月相对湿度平均值不超过90%；◆风速：户外风压不超过700Pa（34m/s）；◆防震：水平加速度不大于4m/s2，垂直加速度不大于0.15 m/s2；◆安装地点倾斜度：不大于30；◆安装环境：周围空气无可燃性气体等明显污染，安装地点无剧烈震动；◆订购本产品超出上述条件的规定时，可与本公司协商。

5.产品结构特点功能型风电组合式箱变融合了欧变与美变的优点，更加适合于风力电厂的使用，具体有以下特点：◆高压开关的隔离刀与灭弧室及熔断器分室放置，解决了一般开关更换熔断器或灭弧室需要停电整条线路的问题，真正实现了单台检修无需停其他风机的性能；◆高压开关至变压器连线用母排连接，解决了用电缆连接带来的运行安全问题；◆借鉴美变的优点，变压器散热片敞开式安装，实现了完全自然通风散热性能，节约了大量的因强迫通风带来的电能损失，也杜绝了因强迫通风带来的风扇性能不可靠而容易超温跳闸的缺点；也实现了带电体完全密封在箱变内，解决了防尘问题；◆变压器的油位计、气体继电器，压力释放等装置均敞开式安装，能够直观的观察变压器运行状况；◆保护功能完全同于欧变的保护功能；◆无变压器室，整机的占地面积相比欧变减小，变压器美变结构的进出线方式节约了大量的铜材，整机成本较欧变低，用户投资减少。

4）欠频保护
5）零序过压保护
6）零序过流保护
2.5
支持15路有源接点输入和4路开出
2.6
两路百兆光口，一路以太网口和一路RS485口
2.7
PLC功能
事故记录功能
SOE功能
通讯对时功能
显示功能
注：显示模块主要作为初装调试用，如业主需要显示功能，在订货时需特别注明
第三章
3.1
装置面板和端子布置
血■运行以太网串口 报警跳闸电源
o o o o o o
［二F1
■F2
esJ°▽EntUNT-WF
3.2
||RUNT-WF-2000尤耐1风电场箱变综合测*
1
la
2
电
lb*
3
lb
流
4
lc*
5
Ic
6
I
Ub
it!
z\
le
.k
&
lin
71
1
开入】
2
开A2
3
F\3
■1
5
片皿
6
开入E
7
7fX7
g
9
UNT-WF-200风电场箱变综合测控装置是一款体积小巧、配置灵活、功能完 善、能适应恶劣环境的数据采集、 控制及保护装置。 它适用于风电场中布局分散 的风机升压箱变低压侧的测量、 控制和保护， 可以与其他装置组成光纤环网将采 集到的数据上传到后台监控系统， 为整个风电场风机侧运行的监控提供准确、 实 时的数据支持。
6.1默认显示特殊图7
6.2菜单结构7
6.3复归8
6.4电量8
6.5非电量8
6.5.1开关量9
6.5.2直流量9
6.5.3温度9

KT3000系列箱变智能测控保护装置技术说明书KT3000箱式变电站智能测控装置技术说明书V1.01 西安凯源智能电气有限公司目录1KT3000智能箱变监控系统 01.1箱式变电站智能监控系统构成方案 01.1.1.................... 总线型及以太网系统结构图 01.1.2................................ 光纤环网系统结构图 1 1.2装置特点 . (2)1.3产品功能配置 (3)1.3.1..................... KT3000系列产品命名说明 31.3.2. KT3000系列产品功能配置及选型指南 31.3.3............................................ 主要技术指标 61.3.4......... KT3000系列保护装置开孔尺寸图 15 2KT3000系列箱变智能测控装置. (17)2.1装置简介 (17)2.2硬件介绍 (17)2.2.1.................................................... 机箱结构 172.2.2.................................................... 交流插件 172.2.3..................................................... C PU插件 182.2.4.................................................... 电源插件 192.2.5.............................. 人机对话（HMI）插件 19 2.3保护原理 .. (20)2.4保护信息一览表 (26)2.5装置端子图 (35)3KT3000S电力自动化监控管理系统软件 (36)3.1系统概述 (36)3.2功能 (39)3.3性能 (41)1 KT3000 箱变智能监控系统KT3000箱式变电站智能监控系统是西安凯源智能电气有限公司着眼于智能箱式变电站的最新发展趋势，广泛吸取了国内外现有的技术和经验，自主研发的新一代产品。

BSL-8000系列箱变监控保护装置技术说明书南京巴斯勒自动化设备有限公司二0一二年四月* 本公司保留对此说明书修改的权利，请注意最新版本资料* 由南京巴斯勒自动化设备有限公司技术部监制目录第一章 产品概述 (3)1.1 装置特点 (3)1.2 装置功能 (5)1.3 电气量保护功能 (6)1.4 保护定值清单 (8)1.5 参数清单 (10)1.6 系数清单 (10)第二章 产品技术指标 (12)2.1 产品执行标准 (12)2.2 额定数据 (12)2.3 装置功耗 (13)2.4 环境条件 (13)2.5 抗干扰性能 (13)2.6 绝缘性能 (14)2.7 机械性能 (14)2.8 测量精度 (14)第三章 装置硬件 (15)3.1 装置本体外形尺寸图 (15)3.2 显示接口外形尺寸图 (16)3.3 装置本体端子定义图 (18)3.4 装置主要插件 (19)第四章 设计选型 (21)第五章 BSLG-8000光纤环网交换机 (22)5.1 装置简介 (22)5.2 装置特点 (22)5.3 装置结构 (23)附图一BSL-8000风电场箱变典型接线图 (24)附图二BSL-8000光伏电站箱变典型接线图 (25)附图三BSL-8000网络拓扑图 (26)第一章第一章 产品概述产品概述产品概述BSL-8000箱变监控保护装置很好地解决了风电场及光伏电站箱式变电站的监视和控制问题，特别适用于箱变所有信息的远程管理和自动化监控，并能通过远方调度来实现对箱式变电站的“遥信、遥测、遥控、遥调及遥视”等五遥功能，满足了风电场及光伏电站“少人值守”的运行管理方式。

南京巴斯勒自动化设备有限公司凭借多年对该产品的持续研发及应用跟踪，不断挖掘和总结用户需求，在成熟的技术基础上推出了新一代的智能箱变测控单元--BSL-8000系列箱变测控保护装置，该装置采用32位高性能嵌入式微机处理器，大容量的RAM 和Flash ，运行速度快，采样精度高，同时，经过优化设计，使装置可靠性和稳定性得到了极大提高，更加适用于风电场及光伏电站等运行环境非常恶劣的工作场合。

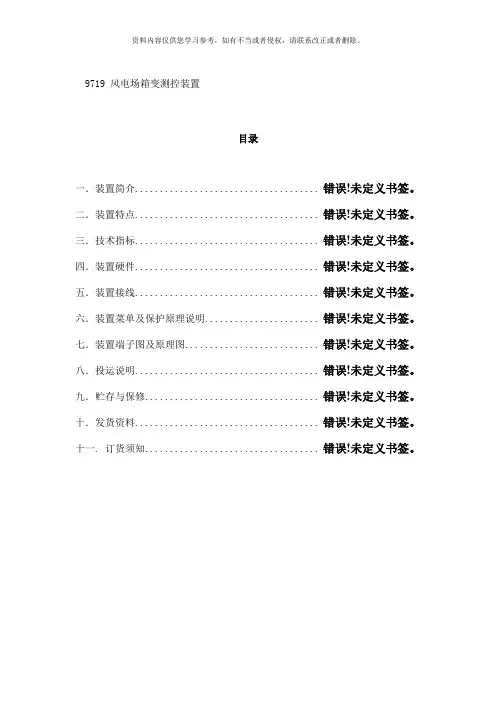

9719 风电场箱变测控装置目录一．装置简介..................................... 错误!未定义书签。

二．装置特点..................................... 错误!未定义书签。

三．技术指标..................................... 错误!未定义书签。

四．装置硬件..................................... 错误!未定义书签。

五．装置接线..................................... 错误!未定义书签。

六．装置菜单及保护原理说明....................... 错误!未定义书签。

七．装置端子图及原理图........................... 错误!未定义书签。

八．投运说明..................................... 错误!未定义书签。

九．贮存与保修................................... 错误!未定义书签。

十．发货资料..................................... 错误!未定义书签。

十一. 订货须知................................... 错误!未定义书签。

一．装置简介9719 风电场箱变测控装置应用于风电场箱式变压器高、低压侧全部信息的监测、控制及事件信息上传。

可采集风电场升压变压器的模拟量采集、非电量保护、远方控制; 高压侧开关的远方控制、信号采集; 辅助变压器的远方控制、信号采集和通讯功能。

实现升压站对风电场的远程管理和自动化监控, 满足风电场箱变的”无人值班, 少人值守”的运行管理方式。

如果接入保护CT, 可含有差动保护、过流保护等所需要的保护功能。

( 一) .保护功能( 低压侧) :1．电流保护:速断;限时速断;过电流;过负荷;2．电压保护:过电压;低电压;PT断线;PT失压;3.非电量保护:重瓦斯跳闸、轻瓦斯告警;温度超高跳闸、高温告警;油位高告警、油位低告警;压力释放( 跳闸、告警可选) ;压力异常告警;4.装置自检:装置自检出现故障时, 故障继电器有出口, 同时红色故障指示灯点亮。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821670499.7(22)申请日 2018.10.16(73)专利权人 河北火星电气设备制造有限公司地址 071000 河北省保定市云杉路86号C座(72)发明人 鲍亚光　李德　张元元　(51)Int.Cl.H02J 13/00(2006.01)(54)实用新型名称箱式变压器智能测控装置(57)摘要本实用新型公开了一种箱式变压器智能测控装置，包括远程监控主站和现场测控终端，所述远程监控主站包括监控服务器、以太网交换机和光纤环网控制器，以太网交换机分别与监控服务器和光纤环网控制器连接；所述现场测控终端包括由前面板、后面板以及机壳配装构成的立方体式5U机箱，机箱前面板的内端面上装配有人机对话插件，人机对话插件的LCD显示屏和键盘嵌装在前面板的外端面上；所述机箱的后面板由线路板插装在机箱内且带分面板的交流插件、DI开入插件、DO开出插件、通讯插件以及电源插件配装而成；所述机壳内还安装有CPU插件。

本实用新型采用ARM+DSP设计，硬件上强电与弱电独立布线，提高了抗干扰能力以及运行稳定性，为新能源电站的可靠运行提供保障。

权利要求书1页 说明书4页 附图2页CN 208904763 U 2019.05.24C N 208904763U1.箱式变压器智能测控装置，其特征在于：包括远程监控主站和现场测控终端，所述远程监控主站包括监控服务器、以太网交换机和光纤环网控制器，以太网交换机分别与监控服务器和光纤环网控制器连接；所述现场测控终端包括由前面板、后面板以及机壳配装构成的立方体式5U机箱，机箱前面板的内端面上装配有人机对话插件(2)，人机对话插件(2)的LCD显示屏和键盘嵌装在前面板的外端面上；所述机箱的后面板由线路板插装在机箱内且带分面板的交流插件(4)、DI开入插件(3)、DO开出插件(5)、通讯插件(6)以及电源插件(7)配装而成，所述交流插件(4)的主芯片采用DSP系统的TMS320C芯片；所述机壳内还安装有CPU插件(1)，CPU插件(1)的主芯片采用ARM9系统芯片；上述DI开入插件(3)和DO开出插件(5)分别与交流插件(4)通过数据线连接，CPU插件(1)分别与交流插件(4)、人机对话插件(2)、通讯插件(6)以及电源插件(7)连接；所述通讯插件(6)通过光纤与光纤环网控制器实现数据传输。

STN300数字式箱变保护测控装置一、概述为降低线路损耗，一般在风机终端或光伏逆变器旁配置 10/35KV 箱式升压站，他们间距达数百米，离集控室较远，且均处于空旷的野外，自然环境比较恶劣，不方便人工巡视，使得风电箱变和光伏箱变成为监控难点。

STN300数字式箱变保护测控装置能够对风电和光伏箱变进行保护和远程监控，全面实现对风电和光伏箱变的“遥信、遥测、遥控、遥调”功能；实现风电工程的“少人值班”的运行管理模式。

1.1 装置系列主要特点²装置采用最新一代高性能DSP内核的ARM，使产品的稳定性和运算速度得到充分保证；²标准6U 1/3 铝合金筒形机箱，深度适中，就地安装于风电箱内；²采集模块采用16位的A/D转换器，各项测量计算指标轻松达到要求；²配置大容量的存储模块，可记录10个录波报告，记录的事件数不少于500条，具有掉电保持功能；²高精度的时钟芯片，并配置有B码及GPS对时电路（二选一），便于全系统时钟同步；²配备高速以太网络通信接口（两光两电），并向下兼容485通讯接口；²采用大屏幕液晶，各项数据更加直观明了；²精心的电气设计，整机无可调节器件，实现了免调试概念设计；²高等级、高品质保证的元器件选用；²完善的自诊断功能；²防潮、防尘、抗振动的机箱设计；²48路开关量输入(含非电量输入)；²8路继电器输出；²可选配6路直流量测量，3路热电阻输入，3路4-20mA输入；²可选配规约转换模块（8路串口），支持现场多种设备接入和规约转换，方便各种就地设备以光纤方式上传各种信息；²可用工作于超低温工作环境（如-40℃）；²高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

1.2 主要功能配置如下：Ø过电流保护Ø零序电流保护Ø非电量保护Ø反时限保护Ø低电压保护Ø过电压保护ØPT 断线ØI、U、P、Q、cosφ、Hz、48 路开关量采集二、技术参数2.1 额定参数2.1.1额定直流电压：AC/DC 86~275V2.1.2 额定交流数据：a) 相电压3/100 Vb) 交流电流 5A或1A（订货注明）c) 额定频率 50Hz2.1.3 功率消耗：a) 直流回路正常工作时：不大于10W动作时：不大于15Wb) 交流电压回路每相不大于0.5VAc) 交流电流回路额定电流为5A时：每相不大于1VA额定电流为1A时：每相不大于0.5VA 2.1.4 状态量电平： 220V或110V（订货注明）2.2 主要技术性能2.2.1采样回路精确工作范围电压：0.5 V～120V电流：0.08In－20In2.2.2接点容量信号回路接点载流容量 400VA信号回路接点断弧容量 60VA2.2.3跳合闸电流本装置跳合闸电流采用自适应模式，无需选择。

2.1.3 开关量输入 ...................................................................................................... 1
e 2.1.4 开关量输出 ...................................................................................................... 2
务。
更多产品信息，请访问 。
邮箱：che_service@
电话：025-85090526 传真：025-85090536
IRS6000 箱变测控保护装置
目录
第1章
概述 .......................................................................................................................... 1
2.5 型式试验 .................................................................................................................. 3
R 2.5.1 环境试验 .......................................................................................................... 3
1.1 应用范围 .................................................................................................................. 1

正常运行时液晶显示器自动循环显示各遥测量及一些保护模拟量的一次值。若需查看未 显示的项目，可按“↑”、“↓”键选择。需要显示的项目可在“出厂设置”菜单下设定。若需 要复归保护动作或装置故障信号，可按下“复归”键，选择“是”后再按“确认”键即可。
01．保护投退 02．保护定值 03．事件记录 04．输入输出 05．采样数值 06．实时时钟 07．电能脉冲 08．出厂设置 09．设备信息 10．退 出
一、概述
适用范围
本装置适用于用于光伏箱变低压侧分裂变压器以及风场升压箱变的模拟量采集、非电量保护、 远方控制和通讯功能。实现升压站对光伏箱变、风场箱变的远程管理和自动化监控，满足电场箱变 的“无人值班，少人值守”的运行管理方式。本装置可集中组屏，也可在开关柜就地安装，全面支 持变配电综合自动化系统。
重瓦斯信号
RLP
跳闸（1 ，3 ）
压力释放
RLP
&
告警
跳闸（1 ，3 ）
温度过高
RLP
&
告警
跳闸（1 ，3 ）
轻瓦斯
RLP
温度升高
RLP
油位高
RLP
油位低
RLP
&
告警
告警
告警
告警
告警
异常告警 控制回路断线：断路器在合位时检测跳闸回路，断路器在分位时检测合闸回路。 装置异常：电源消失或自检出错（ROM、RAM、EPROM 定值检验出错），闭锁开出继电器。 测量 测量系统频率 f，高低压侧母线电压 Uab、Ubc、Uca、Ua、Ub、Uc,电流 Ia、Ib、Ic 及有功功率、 无功功率、功率因数，另外可采集 2 路 4~20ma 输入，并上传给上位机。
Uab=10.0 kV Ia= 260 A Ic= 260 A f= 50.00 Hz

装置的结构及开孔尺寸见相应的附图所示。
4.2 电路介绍
4.2.1 通讯管理插件（SRP600CG）：设有 RS485、以太网接口、光纤环网接口，方便接入各种智 能设备，然后集中发送给箱变监控系统。
4.2.2 开出插件：设有电源、出口继电器，电源将输入的直流或交流 220V 电压转换为+5V、+24V
b.介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压， 开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。
c.冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短 时冲击电压试验 ,无绝缘击穿或闪络现象。
电路中，触点断开容量为 50W，长期允许通过电流不大于 5A。
b. 在电压不大于 250V，电流不大于 2A 的交流回路（cosφ=0.4±0.1）中触点断开容量
为250VA，长期允许通过电流不大于5A。
3.10 抗干扰性能
a.承受高频脉冲干扰能力 装置能承受《GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验 第1部分： 1MHz脉冲群干扰试验》中严酷等级为Ⅲ级、频率为1MHz和100kHz衰减振荡波（第一半波 电压幅值共模为 2.5kV，差模为 1kV）脉冲群干扰试验。
b.承受静电放电干扰能力
4
远宁科技有限公司
SRP600C/SRP600CG 箱变智能保护测控装置说明书
装置能承受《GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：
静电放电试验》中规定的严酷等级为Ⅲ级、电压为 8kV 的静电放电干扰。
c.承受辐射电磁场干扰能力
装置能承受《GB/T14598.9-1995 电气继电器 第 22 部分 量度继电器和保护装置的电 气干扰试验 第三篇：辐射电磁场干扰试验》中规定的严酷RP600C(600CG)箱变智能保护测控装置适用范围

AL-XB6000系列箱变智能监控装置主要应用于风电场升压箱变高压侧、低压侧电流电压采集及开关的控制、光伏电站升压分裂变低压侧双侧电流电压采集及开关的控制、光伏电站发电单元箱变信息、逆变器汇流箱信息的采集及控制分裂变低压侧双侧电流电压采集及开关的控制。

AL-XB6000系列箱变智能监控装置功能：
一、风电场:
1）交流量采集：6路电压、7路电流
2）开关量： 22路开入，6路继电器出口
3）直流输入：2路热电阻，2路4-20mA；
电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等
5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等
6）通讯功能：2路RS485口，2路光纤以太网光口,传输距离不低于50公里，可组成自愈式光纤环网，支持IEC60870-5-103协议
7）故障录波：记录故障点前3后5个波形
二、光伏电站：
1）交流量采集：6路电压、6路电流
2）开关量： 22路开入，6路继电器出口
3）直流输入：2路热电阻，2路4-20mA；
4）电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等
6）通讯功能：2路RS485口，1路以太网接口，提供标准MODBUS规约，方便接入综自系统
7）故障录波：记录故障点前3后5个波形
我公司的AL-XB6000系列箱变智能监控装置可根据项目地的具体环境条件、用户使用要求及时做出调整，可实现通信管理机、光纤交换机、测控保护等功能。
