插装阀的介绍与应用说课讲解

插装阀的原理及应用插装阀工作原理插装阀和其阀孔的设计通用性的紧要性在于大批量生产。

就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。

此外，不同功能的阀可接受同一规格阀腔，例如：单向阀、锥阀、流量调整阀、节流阀、两位电磁阀等等。

假相像一规格、不同功能的阀无法接受不同阀体，那么阀块的加工成本势必加添，插装阀的优势就不复存在。

插装阀在流体掌控功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量掌控阀和次序阀。

通用性在流体动力回路设计和机械应用性的延长，充分呈现了插装阀对系统设计者和应用者的紧要性。

由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。

体积小、成本低批量生产的对用户好处在阀块还未装配线尽头时就已显现。

接受插装阀设计的整套掌控系统可为用户大大削减制造工时；该掌控系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。

由于必需安装的元件和连接的管路大大削减，为用户节省大量的制造工时。

由于系统污染物的削减，泄漏点的削减和装配错误的降低，使牢靠性显著提高。

插装阀的应用实现了系统的高效、便利。

以轮式装载机为例，接受插装阀集成块来代替故障不断、难以诊断和维护和修理的动力传动掌控装置。

原有掌控系统有60多个连接管件和19个独立元件。

用来替代的整体特制集成块上只有11个管件和17个元件。

体积为12x4x5立方英寸，是原系统所占空间的20%。

接受插装阀的特点如下：削减安装时间削减泄漏点削减易污染源削减维护和修理时间（由于插装阀无需取下管接头配件即可更换）功能全、应用广泛插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。

在常被忽视的工业领域中，插装阀的应用在不断的扩大。

特别是在很多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。

插装阀的介绍与应用插装阀是一种常用的工业阀门，它具有简单结构、使用方便、可靠性高的特点，广泛应用于化工、石油、冶金、电力、制药等领域。

本文将介绍插装阀的基本原理、分类、特点以及应用。

一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动，从而实现开启、关闭和调节流量的目的。

其基本原理如下：1.开启状态：当螺杆或推杆旋转时，阀体内的螺纹将提升，使阀芯上升，导流孔打开，从而实现介质的通路打开。

2.关闭状态：当螺杆或推杆旋转反向时，阀芯下降，导流孔关闭，从而实现介质的通路断开。

二、插装阀的分类插装阀可根据结构形式进行分类。

常见的分类包括：1.阀体结构：插装阀可分为单座式和双座式两种。

单座式插装阀是指阀芯与阀座呈一对一的形式，适用于小流量、高压力的场合。

双座式插装阀是指阀芯与阀座呈一对多的形式，适用于大流量、低压力的场合。

2.螺纹形式：插装阀的螺纹形式有内螺纹和外螺纹两种。

内螺纹插装阀适用于流量较大的场合，外螺纹插装阀适用于流量较小的场合。

三、插装阀的特点1.结构简单：插装阀的结构简单、体积小、重量轻，占用空间小，方便安装和维护。

2.切断性能好：插装阀的阀芯和阀座都是可更换的，切断性能好，阀座关闭承受的压力小，密封可靠。

3.流量调节性能好：插装阀在流量调节方面具有较好的性能，可灵活调节介质的流量和压力。

4.使用寿命长：插装阀的阀芯和阀座采用耐磨材料制成，具有较长的使用寿命。

5.适应性强：插装阀适用于各种介质，包括液体、气体和蒸汽等。

四、插装阀的应用插装阀广泛应用于以下领域：1.化工行业：插装阀可用于化工厂的生产过程中，如控制液体的流量、压力和温度等，保证工艺的稳定和工厂的安全运行。

2.石油行业：插装阀可用于石油加工过程中的介质流动控制，例如原油输送管道、油罐出口的控制等。

3.冶金行业：插装阀可用于冶炼过程中的流程控制，如高炉煤气排放控制、氧气流量调节等。

4.电力行业：插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。

插装阀的介绍与应用插装阀是一种常见的控制阀门，它通常被用于调节流体的流量和压力。

插装阀的设计结构简单，安装方便，具有较高的密封性和可靠性，因此在工业生产中得到了广泛的应用。

本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。

一、插装阀的基本原理。

插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。

其工作原理基于流体力学的基本原理，通过改变阀芯的位置，从而改变流体通过阀门的截面积，从而实现对流体流量和压力的调节。

插装阀的阀芯通常由阀芯杆和阀芯头组成，阀芯杆通过手柄或电动装置来控制阀芯的位置。

当阀芯向上移动时，阀门打开，流体可以通过阀门；当阀芯向下移动时，阀门关闭，流体无法通过阀门。

通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。

二、插装阀的结构特点。

1. 简单结构，插装阀的结构相对简单，通常由阀体、阀芯、阀座、密封圈等基本部件组成。

这种简单的结构使得插装阀具有较高的可靠性和易维护性。

2. 安装方便，插装阀通常采用螺纹连接或法兰连接，安装和拆卸都比较方便。

这种特点使得插装阀在现场维护和更换时更加便利。

3. 良好的密封性，插装阀的阀座和阀芯之间采用金属对金属的密封结构，具有较好的密封性能，可以有效防止流体泄漏。

4. 高温高压性能，插装阀通常采用耐高温、耐腐蚀的材料制成，可以适应高温高压的工作环境，具有较好的耐用性。

5. 多种控制方式，插装阀可以通过手动、气动、电动等多种方式进行控制，可以满足不同工况下的控制要求。

三、插装阀的应用领域。

1. 化工行业，插装阀在化工生产中得到了广泛的应用，用于控制各种介质的流量和压力，如酸碱溶液、气体、液体等。

2. 石油化工行业，在炼油、天然气开采、输送等领域，插装阀被用于控制管道中的介质流动和压力，保证生产过程的安全和稳定。

3. 食品行业，在食品加工生产中，插装阀被用于控制各种液体、气体的流动，保证生产过程的卫生和安全。

4. 制药行业，在制药生产中，插装阀被用于控制各种药液的流动和压力，保证生产过程的精确和稳定。

插装阀在液压系统中的应用插装阀具有内阻小，结构简单，工作可靠，标准化程度高，对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量等特点；而实心胎硫化机组液压系统工作时需要大流量、高压力油，因而，此系统可以应用插装阀满足要求。

一、插装阀的工作原理及特点插装阀是另一类液压控制阀的统称。

其基本核心元件是一种液控型、单控制口的装于油路主级中的两通液阻单元（故又称二通插装阀）。

将一个或若干个插入元件进行不同的组合，并配以相应的先导控制级，可以组成插装阀的各种控制功能单元。

比如方向控制功能单元、压力控制单元、流量控制单元、复合控制功能单元。

插装阀具有以下特点：内阻小，适宜大流量工作；阀口多数采用锥面密封，因而泄漏小，对于乳化液等地粘度的工作介质也适宜，结构简单、工作可靠、标准化程度高；对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量。

其结构如图1：图1 二通插装阀结构它是由插入元件、控制盖板、通道块三大部分组成。

插入元件有阀芯、阀套、弹簧和密封件组成；控制盖板上根据插装阀的不同控制功能，安装有相应的先导控制级元件；通道块既是嵌入插入元件及安装控制盖板的基础阀体，又是主油路和控制油路的连通体。

其中A、B为主油路通口，C为控制油路通口。

A、B、C油口的压力和作用面积分别为PA、PB、PC和A1、A2、A3，A3=A1+A2，Fs为弹簧作用力。

二、插装阀在液压系统中的应用我们先来看看图2实心胎硫化机组液压系统中主油缸部分的液压原理图（部分系统原理图，非完整原理图）。

图2实心胎硫化机组液压系统中主油缸部分的液压原理图由图可知,此系统全部采用插装阀来控制,要求起到不同液压阀的作用。

根据机械本身的特点以及主要技术参数：要求油缸上行速度达到20mm/s ，下行速度达到25mm/s ，缸径/杆径Φ600mm/Φ540mm ，由公式流量Q=A*V可得到油缸进油腔所需流量为339L/min ，所需流量较大；再者主机系统对于机械运动动作灵敏性要求较高，液压系统密封性要求较严，综合考虑，因而选用插装阀作为油路控制元件。

第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。

按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。

插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。

插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。

插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。

2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。

3)最适于压力损失小的高压大流量系统。

4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。

5)安装空间缩小，是液压系统小形化。

同时和以往方式相比，可降低液压系统的制造成本。

图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。

图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。

2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。

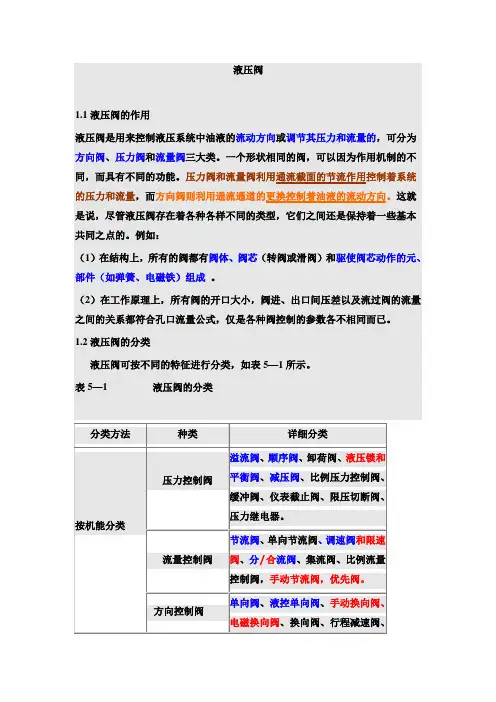

液压阀1.1液压阀的作用液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的，可分为方向阀、压力阀和流量阀三大类。

一个形状相同的阀，可以因为作用机制的不同，而具有不同的功能。

压力阀和流量阀利用通流截面的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制着油液的流动方向。

这就是说，尽管液压阀存在着各种各样不同的类型，它们之间还是保持着一些基本共同之点的。

例如：（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。

1.2液压阀的分类液压阀可按不同的特征进行分类，如表5—1所示。

表5—1 液压阀的分类（4）结构紧凑，安装、调整、使用、维护方便，通用性大。

今天学习的主要是萨奥的插装阀：插装阀 插装阀也称为插装式锥阀或逻辑阀。

它是一种结构简单，标准化、通用化程度高，通油能力大，液阻小，密封性能和动态特性好的新型液压控制阀。

目前在液压压力机、塑料成形机械、压铸机等高压大流量系统中应用很广泛。

生产插装阀的知名厂商有：Parker 美国派克，DENISON 美国丹尼逊，VICKERS 美国威格士等。

插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。

通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。

由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。

一、单向阀液压系统中常见的单向阀有普通单向阀和液控单向阀两种。

1.普通单向阀 普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。

(a)结构图(b)职能符号图1—阀体2—阀芯3—弹簧2.液控单向阀常见得应用：（1）低压安全阀（2）过滤器元件旁路（3）逻辑负载敏感回路（4）防汽蚀（5）负载保持。

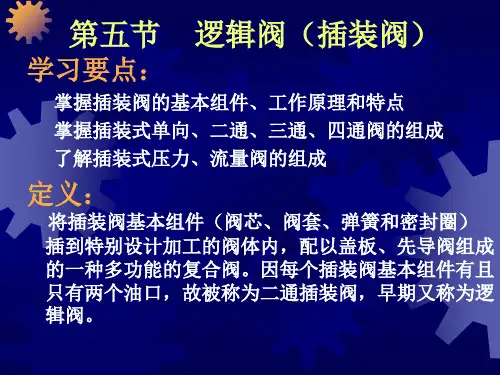

插装阀的介绍与应用1 插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1.1 二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

1.2 二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。

图1是二通插装阀的典型结构。

页脚内容1图1 二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。

控制盖板内有控制油通道，配有一个或多个阻尼螺塞。

通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。

由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。

为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

页脚内容2图2 盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。

阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。

因而插装阀的功能等同于2位2通阀。

故称二通插装阀，简称插装阀。

页脚内容3图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口A和B、一个控制口x，如图4所示。
