第五届“高教杯”机械类计算机绘图试卷

2023年大学计算机绘图试题及参考答案2023年大学计算机绘图试题及参考答案(一)一、填空题(每小题1、5分，共30分)1、CAD系统的总体结构配置可分为三种不同类型，即单机式系统、系统和CAD工作站系统。

集中式系统2、常用的工程图纸输出设备有和两种。

显示器、打印机3、CAD软件系统的类型可分为交互型系统和型两大类。

自动型4、AutoCAD中新建图形包括从草图开始、使用、使用向导等3种方式。

使用向导5、按空格或键可重复调用命令上一条运行的命令。

回车键6、在图层特性管理器中，一个图层可设置种线型和种颜色。

一、一7、输入点的相对坐标，需要在坐标值前加上符号。

@8、绘制正多边形有三种方式：给边长方式、、外切于圆方式。

内接于圆方式9、多段线是由多个和圆弧相连而成的单一对象，各段线条可以有不同的线宽。

线段10、AutoCAD中，画圆有种方式。

六11、常用于画对称图形的命令是命令。

mirror12、进行图形缩放时，比例因子小于1表示将图形。

缩小13、圆角命令按指定的 (选：直径、半径)建立一条圆弧，用该圆弧光滑连接两直线、两段圆弧或圆等。

半径14、尺寸标注必须符合制图标准，应首先创建尺寸标注。

样式15、标注一般水平或铅垂的尺寸时，应使用尺寸标注样式。

线性16、AutoCAD可方便地定义绘制剖面线的边界，选择或所需的剖面线。

自定义17、一个图块可含有 (选：一，多)个图层。

多18、创建工程图样图的方法有种。

三19、有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式20、环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图二、选择题(每小题2分，共20分)1、属于图形输入设备的是 1 。

(1)扫描仪 (2)显示器(3)打印机 (4)绘图仪2、不属于AutoCAD默认工具栏的.是 3 工具栏。

(1)标准 (2)绘图(3)标注 (4)修改3、要取消AutoCAD命令，应按下 3 。

(1)Ctrl+A (2)Ctrl+X(3)Esc (4)Alt+A4、要从键盘上输入命令，只需在“命令：”提示下输入 3 形式的命令名。

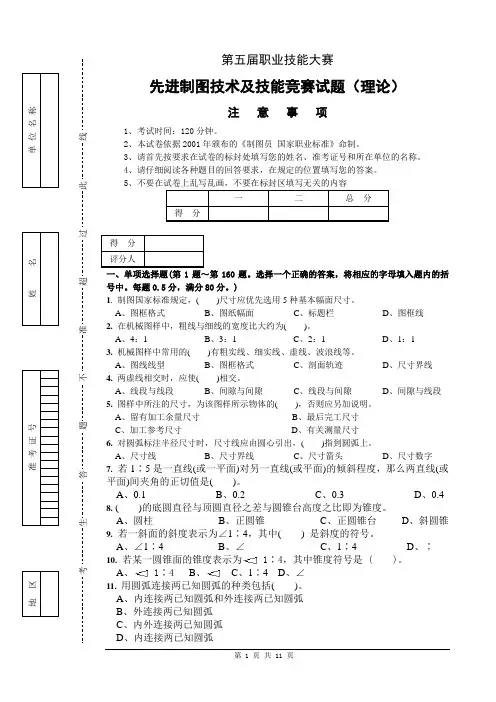

第五届职业技能大赛 先进制图技术及技能竞赛试题（理论） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

) 1. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式 B 、图纸幅面 C 、标题栏 D 、图框线 2. 在机械图样中，粗线与细线的宽度比大约为( )。

A 、4：1 B 、3：1 C 、2：1 D 、1：1 3. 机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。

A 、图线线型 B 、图框格式 C 、剖面轨迹 D 、尺寸界线 4. 两虚线相交时，应使( )相交。

A 、线段与线段 B 、间隙与间隙 C 、线段与间隙 D 、间隙与线段 5. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。

A 、留有加工余量尺寸 B 、最后完工尺寸 C 、加工参考尺寸 D 、有关测量尺寸 6. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。

A 、尺寸线 B 、尺寸界线 C 、尺寸箭头 D 、尺寸数字 7. 若1∶5是一直线(或一平面)对另一直线(或平面)的倾斜程度，那么两直线(或平面)间夹角的正切值是( )。

A 、0.1 B 、0.2 C 、0.3 D 、0.4 8. ( )的底圆直径与顶圆直径之差与圆锥台高度之比即为锥度。

A 、圆柱 B 、正圆锥 C 、正圆锥台 D 、斜圆锥 9. 若一斜面的斜度表示为∠1∶4，其中( ) 是斜度的符号。

A 、∠1∶4B 、∠C 、1∶4D 、∶ 10. 若某一圆锥面的锥度表示为 1∶4，其中锥度符号是 ( )。

计算机绘图复习试卷及答案一、填空和选择填空（每小题1 分，共20 分1．用户可以利用功能键来实现文本窗口和图形窗口之间的切换。

2．书写单行文本选用命令。

3. 常见的自由曲线有三次参数曲线、Bezier曲线、和。

4．绘图仪属于图形设备，显示器属于图形设备。

5．常用的几何造型方法为线框造型、曲面造型、实体造型、、和。

6．、和Bresenham等方法是生成直线常用的方法。

7．ORTHO命令用于或正交模式，其功能键为。

8．绘图输出，选用命令。

a. Pointb. Peditc. Plotd. Pline9. 要标出某一尺寸±0.6O,应在Text后输入特殊字符。

a. %%D0.6%%Pb. %%P0.6%%Dc. 0.6%%Dd. %%P 0.610. 图案命令文件的扩展名为。

a. SCRb. SHPc. SHXd. PAT11 断开命令为。

a. offsetb. breakc. trimd. stretch12. 绘制剖面线的3种方式是、和。

13．创建块的命令是。

a. insertb. blockc. wblockd. attdef14．单行文本输入的命令是。

a. Ab. MTEXTc. TEXTd. POINT二、判断下列说法是否正确，正确的打“√”，不正确的打“×”。

（每小题1 分，共10分）（）1．用PEDIT命令可以将多条LINE线变为一条PLINE线。

（）2．在编辑命令文件中，回车没有任何意义。

（）3．BEZIER、B-Spline和NURBS曲线都是不规则曲线。

（）4．线框造型具有多义性。

（）5．POL YGON命令用于画3~1024的多边形。

（）6．F7功能键等效于GRID ON/OFF命令。

（）7．AutoCAD系统使用的世界坐标和用户坐标都是固定的。

（）8．在绘制完TRACE线后，若要更改空心或实心时，先重设置FILL状态，再用REDRAW 命令即可重新生成。

（）9．可以关闭当前层。

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛（土木与建筑类大纲）一、基本知识与技能要求1、投影知识：正投影、轴测投影、透视投影；2、工程形体的表达方法；3、房屋建筑制图统一标准以及建筑制图标准的相关标准规定；4、土木与建筑工程图样的识读、表达与绘制（建筑施工图、结构施工图)；5、计算机二维绘图的知识与技能；6、计算机三维建模的知识与技能。

二、竞赛内容（一）尺规绘图时间：90分钟。

内容：使用绘图工具和仪器，根据给定条件完成建筑施工图（平面图、立面图、剖面图、详图）的绘制。

铅笔图、墨线图均可，图纸规格A3。

分值比重：满分100分。

图形、图线约占70%；尺寸、字体、比例、布图等约占30%。

（二）建筑工程信息建模及工程图计算机绘制时间：180分钟。

总分：200分。

1、建筑工程信息建模内容（1）根据所给图样，完成建筑工程的三维信息模型；（2）材质色彩表现；（3）渲染及配景。

软件要求：AutoCAD2008、SketchUp8.0（带V-Ray渲染器）、3Dmax9.0、Autodesk Revit 2008、Photoshop CS3。

分值比重：满分100分。

三维模型约占75%；材质色彩表现、渲染及配景约占25%。

2、工程图计算机绘制内容：使用AutoCAD完成指定图样的绘制，并将绘图结果打印成PDF 格式。

软件：AutoCAD2008。

分值比重：满分100分。

图形及尺寸约占70%；图线、字体、比例、布图等约占30%。

三、竞赛要求1．尺规绘图能够正确识读建筑施工图，掌握其图示内容、要求以及表达方法；能够熟练使用绘图工具和仪器在图板上绘制或根据已知图样求画建筑施工图（平面图、立面图、剖面图、详图），铅笔图、墨线图均可。

绘制的图样应符合国家房屋建筑制图统一标准及建筑制图标准。

要求：(1) 图形表达要求合理、正确、准确、完整、清晰；(2) 尺寸标注要完整、清晰、基本合理；(3) 布图匀称、图面整洁、字体书写规范。

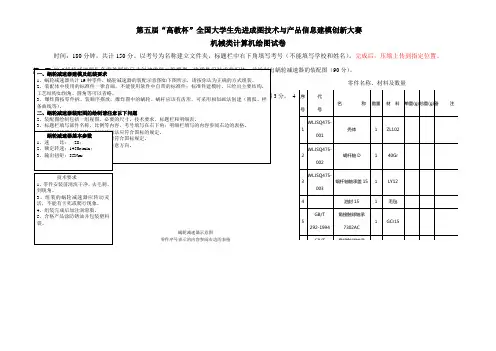

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .
说 明
1、两端面φ35H7孔的倒角为C1。

2、左端φ35H7的轴线相对于右端φ35H7轴线的同轴度公差为φ
3、两端φ35H7轴线相对于底面面的平行度公差为φ
4、标题栏填写零件名称、比例、材料、零件质量、考号。

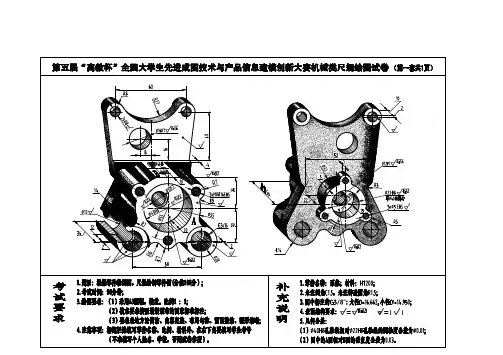

第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。

建模20分，零件图20分）。

零件图要求：1、图纸幅面
A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。

技术要求
1、铸件不允许有气孔、砂眼、裂纹、
缩松等缺陷。

2、铸件应时效处理。

3、未注铸造圆角R1-3。

4、未注倒角C1。

5、非接触、非配合外表面涂刷防锈
漆。

底面
右端面
第三题创建节能灯的三维模型（20分）。

说明：节能灯螺口螺纹直径φφ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。

建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。

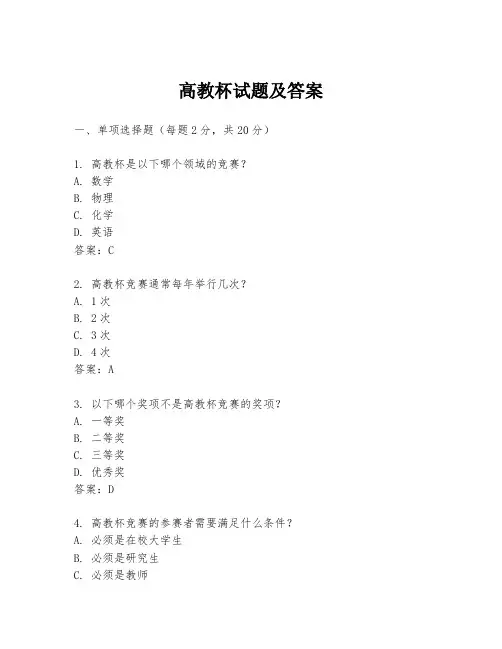

高教杯试题及答案一、单项选择题（每题2分，共20分）1. 高教杯是以下哪个领域的竞赛？A. 数学B. 物理C. 化学D. 英语答案：C2. 高教杯竞赛通常每年举行几次？A. 1次B. 2次C. 3次D. 4次答案：A3. 以下哪个奖项不是高教杯竞赛的奖项？A. 一等奖B. 二等奖C. 三等奖D. 优秀奖答案：D4. 高教杯竞赛的参赛者需要满足什么条件？A. 必须是在校大学生B. 必须是研究生C. 必须是教师D. 必须是专业人士答案：A5. 高教杯竞赛的报名截止日期通常在什么时候？A. 每年1月B. 每年6月C. 每年9月D. 每年12月答案：B6. 高教杯竞赛的决赛通常在哪里举行？A. 参赛者所在学校B. 竞赛举办方指定地点C. 参赛者所在城市D. 随机地点答案：B7. 高教杯竞赛的题目类型包括哪些？A. 选择题B. 填空题C. 简答题D. 所有以上答案：D8. 高教杯竞赛的题目难度如何？A. 容易B. 适中C. 困难D. 非常困难答案：B9. 高教杯竞赛的获奖者将获得什么？A. 证书B. 奖金C. 奖品D. 所有以上答案：D10. 高教杯竞赛的参赛者需要准备哪些材料？A. 个人简历B. 身份证复印件C. 参赛作品D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 高教杯竞赛的参赛者可以来自以下哪些学校？A. 公立大学B. 私立大学C. 职业技术学院D. 成人教育学校答案：A、B、C2. 高教杯竞赛的评审团通常由哪些人员组成？A. 行业专家B. 学者C. 教育工作者D. 学生代表答案：A、B、C3. 高教杯竞赛的参赛作品可以是以下哪些形式？A. 论文B. 实验报告C. 项目提案D. 创新设计答案：A、B、C、D4. 高教杯竞赛的评审标准包括以下哪些方面？A. 创新性B. 可行性C. 实用性D. 技术性答案：A、B、C、D5. 高教杯竞赛的参赛者在准备过程中需要注意哪些事项？A. 遵守比赛规则B. 保证作品原创性C. 注意时间管理D. 准备答辩材料答案：A、B、C、D三、填空题（每题2分，共10分）1. 高教杯竞赛的参赛者必须在______年______月______日之前提交报名材料。

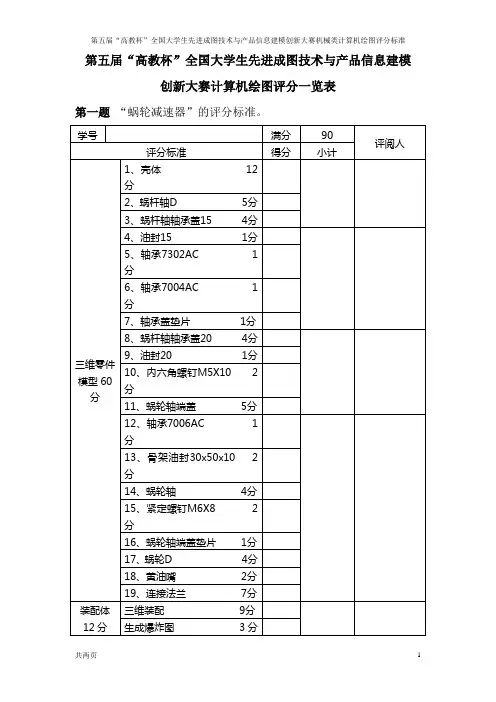

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛计算机绘图评分一览表第一题“蜗轮减速器”的评分标准。

第二题“砂轮头支架”三维模型及工程图评分标准，第三题创建“节能灯”的三维模型（20分）。

计算机绘图总分评分标准说明第一题蜗轮减速器一、建模与装配1、蜗轮减速器每个零件的大小、结构都完成可得满分。

不然，按零件的完成度酌情扣分，最小分值0.5分。

2、蜗轮减速器装配：零件装配参考装配示意图，不能出现零件漏装和干涉现象（螺纹除外），每漏装一个零件扣1分，标准件每少一个零件扣0.5；干涉每处扣0.5分。

3、爆炸图应按主动齿轮轴的轴线方向、拆装顺序排列，排列顺序错误的，每处扣0.5分，最多扣2分。

二、装配图1、装配图表达应反映出零件之间的相互位置、连接形式及工作原理，应能看出各个零件的位置，齿轮支座及密封圈的方向等信息。

主视图3分、左视图3分全剖，增加一个断面图1分，轴承画错扣每处0.5分，最多扣1分；蜗轮、蜗杆画错扣每处0.5分，最多扣1分；螺纹画错扣0.5分2、尺寸标注应标注装配图中要求的五种尺寸（性能规格尺寸0.5分、配合尺寸2分（约15个）、安装尺寸1.5分（约12个）、外形尺寸1（（3个）分及其他重要尺寸）。

3、零件序号按顺序填写，不按顺序填写扣0.5分，最多扣1分；每少3个扣0.5分；不足12个不给分，4、技术要求按给出的技术要求抄写在图中，填写标题栏。

5、明细表完整填写2分，缺项扣0.5分，6、技术要求0.5分，填写标题栏0.5分。

第二题砂轮头支架一、建模Φ50圆柱1分；两边结构各2分。

Φ86圆柱及切除2分；抽壳1分；切除R17半圆孔1分。

底部结构2分；沉孔1分。

二、工程图1、视图表达共计6分1）主视图全剖、左视图全剖、俯视图局部剖，需要2-3个向视图。

2）主视图局部剖、左视图局部剖、俯视图局部剖，1个向视图没有表达清楚扣0.5分，结构要素没有表达，扣1分。

2、尺寸标注共计8分（尺寸约46-50个，每6个有效尺寸1分）尺寸散乱堆放不给分。

“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题资料中国工程图学学会制图技术专业委员会编制目录1.第一届大赛机械类大纲 (1)2.第一届大赛建筑类大纲 (4)3.第二届大赛机械类大纲 (7)4.第二届大赛建筑类大纲 (10)5.第二届大赛水利类大纲 (12)6.第三届大赛机械类大纲 (14)7.第三届大赛建筑类大纲 (17)8.第三届大赛水利类大纲 (20)9.第一届大赛机械类试题 (22)10.第一届大赛建筑类试题 (26)11.第二届大赛机械类试题 (37)12.第二届大赛水利类试题 (46)13.第一届大赛机械类试题评分标准 (48)14.第二届大赛机械类试题评分标准 (51)15.第二届大赛建筑类试题评分标准 (53)16.第二届大赛水利类试题评分标准 (54)17.第一届大赛机械类大赛作品 (58)18.第一届大赛建筑类大赛作品 (63)19.第二届大赛机械类大赛作品 (67)20.第二届大赛建筑类大赛作品 (72)首届“中图杯”全国大学生先进制图技术与技能大赛机械类竞赛大纲根据教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会联合下发的首届“中图杯”全国大学生先进制图技术与技能大赛的通知，现将机械类竞赛大纲进行了修改，其内容如下：计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命，在各工程领域得到了广泛地应用。

计算机绘图与三维建模作为一种工作技能，有着强烈的社会需求，正在成为我国大学生就业中的新亮点。

而阅读和绘制零件工作图及装配图是工程技术人员的基本技能。

为此，教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会决定举办2008年首届“中图杯”全国大学生先进制图技术与技能大赛。

一、竞赛内容1．根据零件轴测图，用尺规绘制零件工作图（90分钟）。

2．已知零件工作图，用AutoCAD2006绘制零件工作图（60分钟）。

3．三维数字建模（120分钟）。
