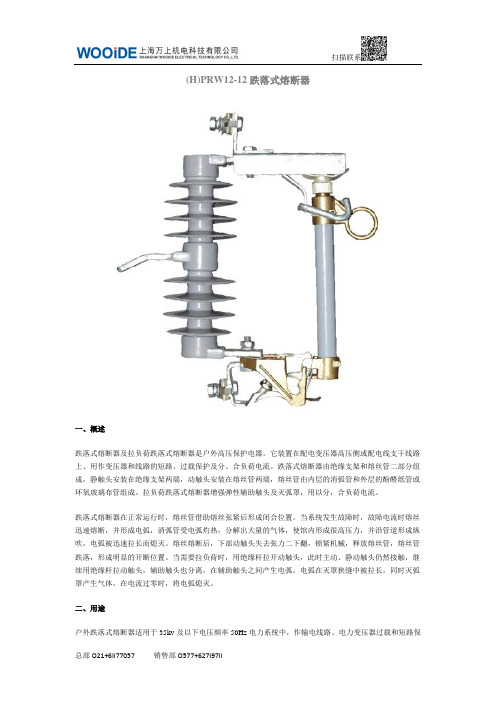

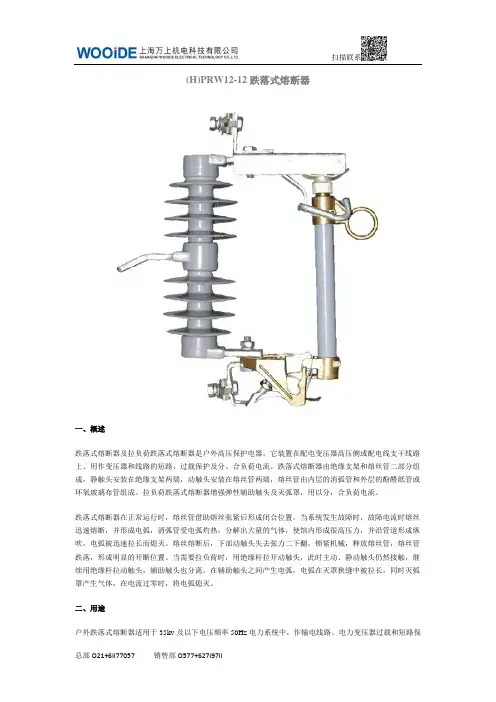

(H)PRW12-12跌落式熔断器一、概述跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。
它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。
跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。
拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。
当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。
熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。
当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
二、用途户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
三、使用条件1.适用于环境温度上限40℃，下限-30℃之内。
2.海拔不超过1000m，风速不大于35m/s3.熔断器不适用于下述场所3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽，烟雾地区。
四、结构简介熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。
五、型号说明六、主要技术参数型号额定电压kv额定电流A开断电流kA冲击电压BIL工频耐压kv PR12W-10/10012100 6.311042PR12W-10/2001220012.511042。
跌落式熔断器的操作方式跌落式熔断器是一种根据电路故障电流大小自动断开电路的保护装置。
其操作方式简单易懂，下文将从以下内容进行介绍：跌落式熔断器的原理、跌落式熔断器的操作步骤、跌落式熔断器的注意事项。
跌落式熔断器的原理跌落式熔断器实际上就是一种带有熔丝的保险丝，熔丝是一种能够在电流过大时熔断的电子元件。
在正常情况下，电流通过熔丝时，其温度不会升高到熔断的温度，因此电路可以正常工作。
但是，如果电路中出现了短路、过载或其它异常情况，电流会急剧增加，这时熔丝的温度就会快速升高，当熔丝达到熔断温度时，就会自动断开电路，起到保护电路的作用。
跌落式熔断器的操作步骤跌落式熔断器的操作十分简单，只需按照以下步骤进行：1.先确保电路处于断电状态。
2.找到跌落式熔断器，并确定其位置。
3.拆下熔断器盖子，取出熔丝。
4.根据电路故障电流大小选择合适的熔丝进行更换。
5.将新的熔丝安装到跌落式熔断器中，并安装熔断器盖子。
6.打开电路电源，检查电路是否正常工作。
跌落式熔断器的注意事项在操作跌落式熔断器时，也需要注意以下事项：1.在更换熔丝时，需要根据电路故障电流大小选择合适的熔丝。
如果选用的熔丝电流太小，可能会造成保护不到位，电路无法及时断开，从而影响保护效果；而熔丝电流过大，则容易造成误触发，使电路在正常工作时也会断开。
2.在更换熔丝时，一定要确保电路处于断电状态，避免触电或其他安全事故。
3.更换熔丝时，需要先拆下熔断器盖子，然后取下原有的熔丝，并根据其尺寸和标识选择相应的新熔丝。
4.更换熔丝后，需要安装好熔断器盖子，确保电路处于正常工作状态，避免电路短路或其它操作误区引起的安全事故。
综上所述，跌落式熔断器是一种安全、可靠的电路保护装置，其操作方式简单易懂，但在使用过程中需要注意选择合适的熔丝并遵守操作步骤和注意事项，以确保电路能够获得最佳的保护效果。
熔断器工作原理-用途和结构-技术参数-工作的物理过程————————————————————————————————作者：————————————————————————————————日期：熔断器工作原理/用途和结构/技术参数/工作的物理过程1、熔断器（fuse-link）的用途和结构熔断器是当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执行于一体的最简单且性能优异的保护电器，在低压配电线路中作短路和过载保护用。
由于熔断器对过载反应不灵敏，所以不宜用于过载保护，主要用于短路保护。
熔断器主要由熔体和安装熔体的熔管和熔座组成。
其中熔体是主要部分，既是感受元件又是执行元件。
熔体可以做成丝状、片状、带状、笼状，材料有两类：低熔点材料，如铅、锌、锡及铅锡合金；另一类为高熔点材料，如银、铜、铝等。
熔管的材料为陶瓷、绝缘钢纸或玻璃纤维。
2、熔断器的主要工作原理和主要技术参数：熔断器是一种结构简单、使用方便、价格低廉的保护电器。
它主要有熔体和安装熔体的导电零件组成，此外还有绝缘座和绝缘管组成。
使用时，熔体被保护电路串联，当电路为正常负载电流时，熔体温度较低。
如果电路发生短路故障时，电路电流增大，熔体发热。
当熔体温度升高到熔点时，自行熔断，分断故障电路，达到保护线路的目的。
3、熔断器工作的物理过程：1）.熔体升温当电路中出现短路电流时，使熔体温度升高到熔化温度，但熔体仍然处于固体状态，并没有开始熔化。
此时，电流越大，温度上升越快。
2）.熔体熔化熔体继续吸收热量，其中部分金属开始从固体状态转变为液体状态。
由于熔体熔化需要吸收一部分热，因此，这个阶段内，熔体温度始终保持在熔点。
3）.电弧产生熔化了的金属继续被加热直至汽化，即出现金属蒸汽。
此时，由于瞬间小的绝缘间隙的出现，电流突然中断，此时的电路电压会立即击穿此间隙，产生电弧，从而使电路又一次接通，形成第二次加热阶段。

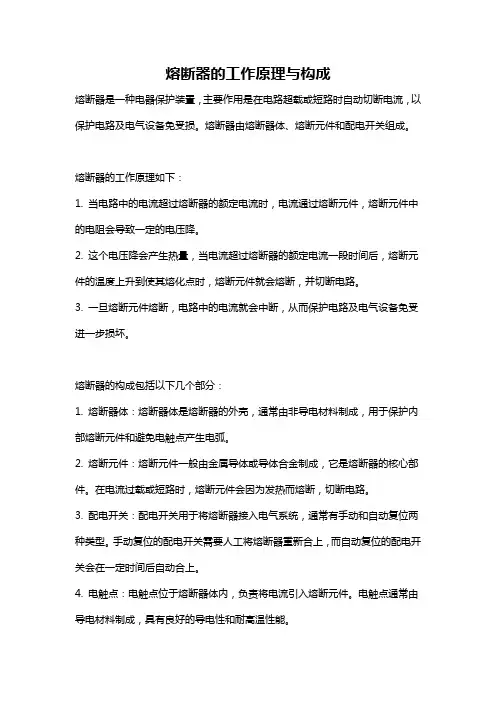

熔断器的结构和工作原理
熔断器是一种过电流保护器，广泛应用于低压配电系统和控制系统以及用电设备中。
它主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。
熔体由低熔点的金属材料（铅、锡、锌、银、铜及合金）制成丝状或片状，俗称保险丝。
工作中，熔体串接于被保护电路，既是感测元件，又是执行元件；当电路发生短路或严重过载故障时，通过熔体的电流势必超过一定的额定值，使熔体发热，当达到熔点温度时，熔体某处自行熔断，从而分断故障电路，起到保护作用。
外壳一般由陶瓷、硬质纤维制成管状，主要用于安装熔体并作为熔体的外壳，在熔体熔断时兼有灭弧的作用。
支座则用于固定熔断器。
熔断器的工作原理是利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
高压熔断器跌落式的原理
高压熔断器跌落式的原理是利用电流过大时，熔断器内部的导体引线会瞬间熔断，从而切断电流的传输。
具体的工作原理如下：
1.当电流通过熔断器时，导体引线会受到电流的加热作用，引线的温度会上升。
2.当电流超过熔断器所能承载的额定电流时，导体引线的温度会迅速升高。
3.当导体引线温度达到熔断器材料的熔点时，导体引线会瞬间熔断。
4.一旦导体引线熔断，熔断器内的电路会被切断，电流无法继续传输。
高压熔断器跌落式的安装和使用需要注意的是，选用合适的熔断器额定电流，以确保在额定电流之下正常工作，但在超过额定电流时能可靠地热熔断开。
此外，熔断器的导体引线应该有足够的电流承载能力，以免在额定电流条件下引线过热而熔断。

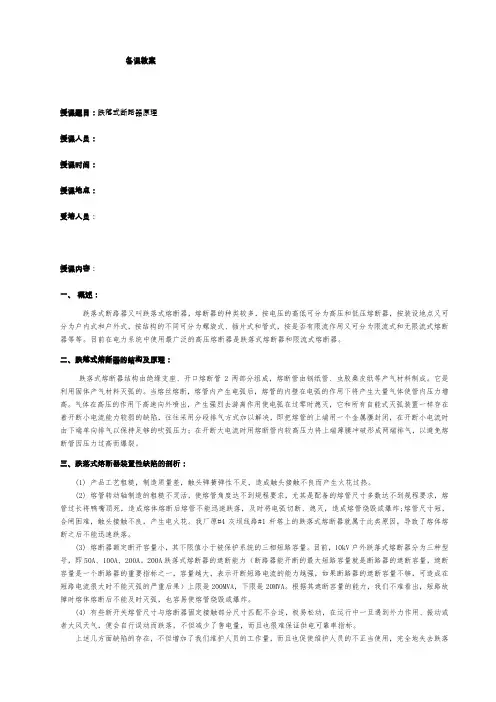

备课教案授课题目：跌落式断路器原理授课人员：授课时间：授课地点：受培人员：授课内容：一、概述：跌落式断路器又叫跌落式熔断器，熔断器的种类较多，按电压的高低可分为高压和低压熔断器，按装设地点又可分为户内式和户外式，按结构的不同可分为螺旋式、插片式和管式，按是否有限流作用又可分为限流式和无限流式熔断器等等。
目前在电力系统中使用最广泛的高压熔断器是跌落式熔断器和限流式熔断器。
二、跌落式熔断器的结构及原理：跌落式熔断器结构由绝缘支座、开口熔断管2两部分组成，熔断管由钢纸管、虫胶桑皮纸等产气材料制成。
它是利用固体产气材料灭弧的。
当熔丝熔断，熔管内产生电弧后，熔管的内壁在电弧的作用下将产生大量气体使管内压力增高。
气体在高压的作用下高速向外喷出，产生强烈去游离作用使电弧在过零时熄灭，它和所有自能式灭弧装置一样存在着开断小电流能力较弱的缺陷，往往采用分段排气方式加以解决，即把熔管的上端用一个金属膜封闭，在开断小电流时由下端单向排气以保持足够的吹弧压力；在开断大电流时用熔断管内较高压力将上端薄膜冲破形成两端排气，以避免熔断管因压力过高而爆裂。
三、跌落式熔断器装置性缺陷的剖析：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。
(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸;熔管尺寸短，合闸困难，触头接触不良，产生电火花。
我厂原#4灰坝线路#1杆塔上的跌落式熔断器就属于此类原因，导致了熔体熔断之后不能迅速跌落。
(3) 熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量。
目前，10kV户外跌落式熔断器分为三种型号，即50A、100A、200A。
200A跌落式熔断器的遮断能力（断路器能开断的最大短路容量就是断路器的遮断容量，遮断容量是一个断路器的重要指标之一，容量越大，表示开断短路电流的能力越强，如果断路器的遮断容量不够，可造成在短路电流很大时不能灭弧的严重后果）上限是200MVA，下限是20MVA。
配电设备跌落式熔断器的作用及结构一、跌落式熔断器的作用10kV跌落式熔断器可装在杆上变压器高压侧、互感器和电容器与线路连接处，提供过载和短路保护，也可装在长线路末端或分支线路上，对继电保护保护不到的范围提供保护。
跌落式熔断器结构简单、价格便宜、维护方便、体积小巧，在配电网中应用广泛。
其工作原理是：熔丝穿过熔管，两端拧紧，正常时，靠熔丝的张力使熔管上动触头与上静触头可靠接触，当故障时，熔丝熔断，形成电弧，熔管内产生大量气体，对电弧形成吹弧，使电弧拉长并熄灭，同时失去熔丝拉力，在重力作用下，熔丝管向下跌落，切断电路，形成明显的断开距离。
二、结构跌落式熔断器由上下导电部分、熔丝管、绝缘部分和固定部分组成。
熔丝管又包括：熔管、熔丝、管帽、操作环、上下动触头、短轴。
熔丝材料一般为铜银合金，熔点高，并具有一定的机械强度。
在熔管的上端还有一个释放压力帽，放置有一低熔点熔片。
当开断大电流时，上端帽的薄熔片融化形成双端排气；当开断小电流时，上端帽的薄熔片不动作，形成单端排气。
三、技术参数跌落式熔断器主要技术参数有：额定电压，额定电流，额定开断电流、最小开断电流，额定雷电冲击耐受电压，额定1min工频耐受电压，爬电比距，能够开断负荷电流的水平等。
熔丝的主要技术参数有：熔体的额定电流、材料和熔断特性曲线等。
四、常用跌落式熔断器跌落式熔断器的形式很多，常用的有RW3-10型，RW4-10型，RW10-10F型，RW11-10型，PW12-100（200）/6.3、8、12等。
RW10-10F型和RW11-10型是目前常用的两种普通型跌落式熔断器。
两种型号各有特点，前者构造主要利用圈簧的弹力压紧触头，上端装有灭弧室和弧触头，具备带电操作分合闸的能力，而后者主要利用弹簧的弹力压紧触头，不能带负荷分合闸。
两种型号跌落式熔断器的熔管及上下接触导电系统结构尺寸略有不同，为保证事故处理时熔管和熔丝的互换性，减少事故处理备件数量，一个维护区域宜固定使用一种型号跌落式熔断器。
