下载文档原格式
《见证取样和送检试件检验项目、执行标准及取样数量》（一）用于承重结构的混凝土试块；（二）用于承重墙体的砌筑砂浆试块；（三）用于承重结构的钢筋及连接接头试件；（四）用于承重墙的砖和混凝土小型砌块；（五）用于拌制混凝土和砌筑砂浆的水泥；（六）用于承重结构的混凝土中使用的掺合料和外加剂；（七）防水材料；（八）预应力钢绞线、锚夹具；（九）沥青、沥青混合料；（十）道路工程用无机结合料稳定材料；（十一）建筑外窗；（十二）建筑节能工程材料（十三）钢材及焊接材料、高强度螺栓。
常用建筑材料见证取样检测项目的取样数量序 /样品/参数名称 /所需数量 /代表批量 /备注1 水泥 /12kg/ 200t /袋装12kg /500t/ 散装2 热轧带肋钢筋 /500mm 2根+300mm 2根/ 60t3 热轧光圆钢筋 /500mm 2根+300mm 2根/ 60t4 冷轧带肋钢筋 /500mm 1根+300mm 2根/ 60t5 冷轧扭钢筋 /500mm 2根+300mm 1根 /10t6 圆盘条 /500mm 1根+300mm 2根 /60t7 机械连接 500mm 2根+300mm 2根/ 500个 /母材/500mm 3根/500个/ 连接件8 焊接/ 500mm 3根+300mm 3根/ 300个 /闪光对焊/500mm 3根 /300个 /其他焊接10 型钢 /500mm 1根+300mm 1根 /60t /加工至20mm宽11 型钢焊接 500mm 2根+300mm 2根/ 300～600个/ 加工至20mm宽12 铝合金 /管状型材300mm /2根13 砂/石 /20kg/10kg /400m3/600t14 砼配合比 /每组送：砂:30kg/ 水泥:20kg/石:40kg / 做抗渗，数量翻番15 砂浆配合比 /砂:20kg/水泥:3kg/ 掺合料等16 砂浆抗压 /6块/组 /250m3 /棱长70.7mm立方体17 /砼抗压 /3块/组 /100m3 200m3/ 连续浇捣1000m3以上19 粘土实心砖 /15块 /15万块20 加气块 /18块 /1万块21 蒸压灰砂砖 /10块 /10万块22 烧结多孔砖 /15块 /15万块23 轻集料空心砌块 /8块 /1万块24 粉煤灰砖/瓷砖 /15块/30片 /10万块/5000m225 防水卷材/涂料 /2.0m2/3.0kg /1万m2/5～15t26 钢结构用扭剪型高强螺栓连接副 /8套/ 3000套/①送10套；②需提供同批合格证。

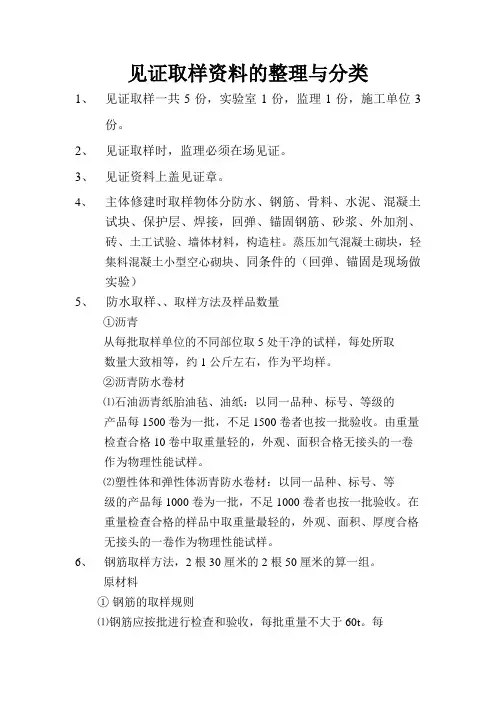

见证取样资料的整理与分类1、见证取样一共5份，实验室1份，监理1份，施工单位3份。
2、见证取样时，监理必须在场见证。
3、见证资料上盖见证章。
4、主体修建时取样物体分防水、钢筋、骨料、水泥、混凝土试块、保护层、焊接，回弹、锚固钢筋、砂浆、外加剂、砖、土工试验、墙体材料，构造柱。
蒸压加气混凝土砌块，轻集料混凝土小型空心砌块、同条件的（回弹、锚固是现场做实验）5、防水取样、、取样方法及样品数量①沥青从每批取样单位的不同部位取5处干净的试样，每处所取数量大致相等，约1公斤左右，作为平均样。
②沥青防水卷材⑴石油沥青纸胎油毡、油纸：以同一品种、标号、等级的产品每1500卷为一批，不足1500卷者也按一批验收。
由重量检查合格10卷中取重量轻的，外观、面积合格无接头的一卷作为物理性能试样。
⑵塑性体和弹性体沥青防水卷材：以同一品种、标号、等级的产品每1000卷为一批，不足1000卷者也按一批验收。
在重量检查合格的样品中取重量最轻的，外观、面积、厚度合格无接头的一卷作为物理性能试样。
6、钢筋取样方法，2根30厘米的2根50厘米的算一组。
原材料①钢筋的取样规则⑴钢筋应按批进行检查和验收，每批重量不大于60t。
每批应有同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。
⑵冷拉钢筋应分批进行验收，每批由重量不大于20t的同规格、同炉号、同厂别、同一进场时间的冷拉钢筋组成，不足20t亦按一验收批计。
⑶取样数量：钢筋的试样数量根据其供货形式的不同而不同。
直条钢筋：每批直条钢筋应任选2根钢筋，截取2个拉伸试件，2个弯曲试件。
从1根钢筋上先将钢筋端头不小于50cm截去，然后截取一根拉伸试验试件，再截取一根冷弯试验试件，另一根钢筋用同样方法截取。
盘条钢筋：每批盘条钢筋应做1个拉伸试验，2个弯曲试验。
冷拉钢筋：每批冷拉钢筋应做2个拉伸试验，2个弯曲试验。
(4)试件的长度：．拉伸试验：5do十200mm(可根据试验机上下夹头间最小距离和夹头长度确定)冷弯试件：5do十150mm(do为钢筋直径)拉伸、冷弯试件不允许进行车削加工。
见证取样送检制度根据建设部建建[ 2000]211 号文《关于印发（房屋建筑工程和市政基础设施工程实行见证取样和送检的规定）的通知》的要求，按江苏省建设厅《建设工程质量检测规程》DGJ32/J21-2009 规定，执行见证取样送检制度。
即在建设单位或监理单位人员见证下，由施工人员在现场取样，送至试验室进行试验。
见证人员必须通过工程质量监督站的培训、考核合格，获得《见证人员证书》后持证上岗。
见证取样的范围：建设工程使用的原材料、半成品材料（构配件）及现场制作的混凝土、砂浆试块、钢筋焊接（连接）试件等应取样检测，取样应在见证人员旁站下进行，取样数量及方法应按相关技术标准、规范、规程的规定抽取。
见证取样送样程序：每项工程的取样和送检见证人员，由该工程的建设单位书面授权，委派在本工程现场的建设或监理人员1〜2名担任，并持有有效的《见证人员证书》。
建设单位应向工程质量监督站和工程质量检测单位递交《见证人员授权证书》。
授权证书应写明本受监工程现场委托的见证单位和见证人员姓名、持证号施工企业每项工程的取样人员不少于2 名，须持证上岗。
施工企业取样人员在现场进行原材料取样和试块制作活动时，见证人员必须在旁见证。
见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位。
检测单位在接受委托检测任务时，须由送检单位填写委托单，见证人员应出示见证人员证书，并在测委托单上签名、盖章。
检测单位均须实施密码管理制度。
建筑工程原材料、构配件检测取样要求、数量及方法一.钢筋混凝土、砂浆用材料1.1 水泥1.1.1 检测参数：标准稠度用水量、凝结时间、安定性、细度、比表面积、胶砂强度、胶砂流动度。
1.1.2 水泥的交货与验收：（1）交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。
（2）以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。
取样方法按GB12573进行，取样数量为20kg，缩分为二等份。
见证取样送检制度根据建设部建建［2000］211号文《关于印发（房屋建筑工程和市政基础设施工程实行见证取样和送检的规定）的通知》的要求，按江苏省建设厅《建设工程质量检测规程》DGJ32/J21-2009规定，执行见证取样送检制度。
即在建设单位或监理单位人员见证下，由施工人员在现场取样，送至试验室进行试验。
见证人员必须通过工程质量监督站的培训、考核合格，获得《见证人员证书》后持证上岗。
见证取样的范围：建设工程使用的原材料、半成品材料（构配件）及现场制作的混凝土、砂浆试块、钢筋焊接（连接）试件等应取样检测，取样应在见证人员旁站下进行，取样数量及方法应按相关技术标准、规范、规程的规定抽取。
见证取样送样程序：每项工程的取样和送检见证人员，由该工程的建设单位书面授权，委派在本工程现场的建设或监理人员1～2名担任，并持有有效的《见证人员证书》。
建设单位应向工程质量监督站和工程质量检测单位递交《见证人员授权证书》。
授权证书应写明本受监工程现场委托的见证单位和见证人员姓名、持证号。
施工企业每项工程的取样人员不少于2名，须持证上岗。
施工企业取样人员在现场进行原材料取样和试块制作活动时，见证人员必须在旁见证。
见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位。
检测单位在接受委托检测任务时，须由送检单位填写委托单，见证人员应出示见证人员证书，并在测委托单上签名、盖章。
检测单位均须实施密码管理制度。
建筑工程原材料、构配件检测取样要求、数量及方法一.钢筋混凝土、砂浆用材料1.1水泥1.1.1检测参数：标准稠度用水量、凝结时间、安定性、细度、比表面积、胶砂强度、胶砂流动度。
1.1.2水泥的交货与验收：（1）交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。
（2）以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。
取样方法按GB12573进行，取样数量为20kg，缩分为二等份。

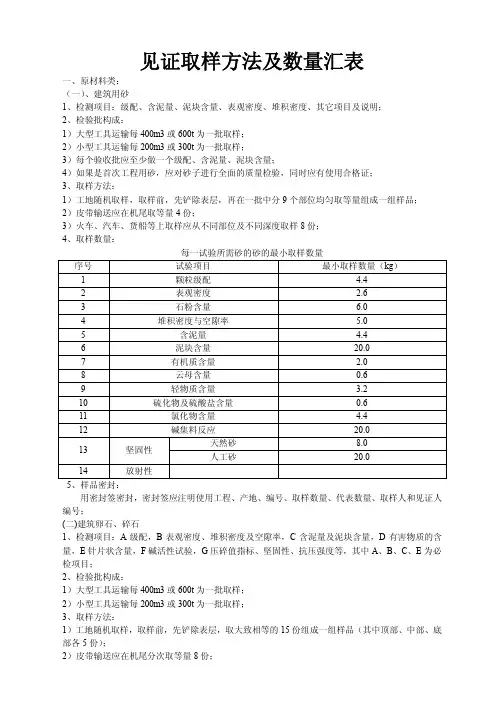

见证取样方法及数量汇表一、原材料类：（一）、建筑用砂1、检测项目：级配、含泥量、泥块含量、表观密度、堆积密度、其它项目及说明；2、检验批构成：1）大型工具运输每400m3或600t为一批取样；2）小型工具运输每200m3或300t为一批取样；3）每个验收批应至少做一个级配、含泥量、泥块含量；4）如果是首次工程用砂，应对砂子进行全面的质量检验，同时应有使用合格证；3、取样方法：1）工地随机取样，取样前，先铲除表层，再在一批中分9个部位均匀取等量组成一组样品；2）皮带输送应在机尾取等量4份；3）火车、汽车、货船等上取样应从不同部位及不同深度取样8份；4、取样数量：每一试验所需砂的砂的最小取样数量序号试验项目最小取样数量（kg）1 颗粒级配 4.42 表观密度 2.63 石粉含量 6.04 堆积密度与空隙率 5.05 含泥量 4.46 泥块含量20.07 有机质含量 2.08 云母含量0.69 轻物质含量 3.210 硫化物及硫酸盐含量0.611 氯化物含量 4.412 碱集料反应20.0天然砂8.013 坚固性人工砂20.014 放射性5、样品密封：用密封签密封，密封签应注明使用工程、产地、编号、取样数量、代表数量、取样人和见证人编号；(二)建筑卵石、碎石1、检测项目：A级配，B表观密度、堆积密度及空隙率，C含泥量及泥块含量，D有害物质的含量，E针片状含量，F碱活性试验，G压碎值指标、坚固性、抗压强度等，其中A、B、C、E为必检项目；2、检验批构成：1）大型工具运输每400m3或600t为一批取样；2）小型工具运输每200m3或300t为一批取样；3、取样方法：1）工地随机取样，取样前，先铲除表层，取大致相等的15份组成一组样品（其中顶部、中部、底部各5份）；2）皮带输送应在机尾分次取等量8份；3）火车、汽车、货船等上取样应从不同部位及不同深度取样16份；4、取样数量：以必检项目为例单项试验取样数量不同最大粒径（mm）下的最小取样数量kg序号试验项目9.5 16.0 19.0 26.5 32.5 37.5 63.0 75.01 颗粒级配9.5 16.0 19.0 25.0 31.5 37.5 63.0 80.02 含泥量8.0 8.0 24.0 24.0 40.0 40.0 80.0 80.03 泥块含量8.0 8.0 24.0 24.0 40.0 40.0 80.0 80.04 针片状颗粒含量 1.2 4.0 8.0 12.0 20.2 40.0 80.0 80.05 表观密度8.0 8.0 8.0 8.0 12.0 16.0 24.0 24.06 堆积密度与空隙率40.0 40.0 40.0 40.0 80.0 80.0 120.0 120.07 碱集料反应20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 5、样品密封：同前6、检验：若检验不合格应按上述方法取两组样品，若其中一组再次不合格表明该批样品不合格；（三）水泥取样1、检测项目：水泥标准稠度、凝结时间、安定性，强度（抗压强度及抗折强度），水泥其它检测项目（水泥细度、水泥密度、比表面积、水泥干缩、水泥水化热、化学分析、不溶物、氧化镁、烧失量、放射性）2、取样方法及数量：1）砼结构工程用水泥A、同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一检验批，每批抽样不小于一次，取样数量12kg；B、当在使用中对水泥质量有怀颖或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复检，并按复检结果使用；取样数量12kg；2）砌体工程用水泥同砼结构用水泥；3）建筑装饰装修工程用不泥同砼结构用水泥；另抹灰用水泥对其凝结时间和安定性进行复检，粘贴用的水泥还应对其抗压强度进行复检；注意：1、不得在有两个以上的出厂编号混合取样；2、取样数量均为12kg；3、判别规定：1、凡MGO、SO3、初凝时间和安定性中有任一项不符合标准要求的判废；2、凡细度、终凝时间、不容物和烧失量中的任一项不符合标准要求的判为不合格品（四）、建筑钢材取样1、钢筋按工艺分为：热轧钢筋、热处理钢筋、余热处理钢筋、冷拉钢筋、冷轧钢筋，但最常用的是热轧钢筋与冷轧钢筋；按化学成分分为碳素钢和合金钢，其中碳素钢又分为低、中、高碳素钢，合金钢又分为低合金钢与高合金钢两种，但最常用的是低碳素钢与低合金钢；按钢筋的外形分为光圆与变形钢筋，其中变形钢筋分为五个等级：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ级，Ⅰ级为光圆钢，Ⅱ、Ⅲ、Ⅳ、Ⅴ级为带肋钢筋（也有直径较大的Ⅱ级光圆钢筋），其中又分为月牙肋与等高肋两种（Ⅱ、Ⅲ级为月牙肋，Ⅳ、Ⅴ级为等高肋）2、钢筋的常用代号：HRB：钢筋砼用热轧带肋钢筋；HPB：钢筋砼用热轧光圆钢筋；KL：钢筋砼用余热处理钢筋；Q：低碳素钢热轧圆盘条；LL：冷轧带肋钢筋；CRB：冷轧、带肋钢筋；由以上钢筋代号表明，实际工程中常用的是热轧钢筋与冷轧钢筋；3、检测项目：力学性能：屈服强度、抗拉强度（也称极限强度）和伸长率；工艺性能：弯曲性能和反向弯曲性能；化学分析：C、S、MN、SI、P是化学分析的五大元素；钢筋验收时的必检项目：屈服强度、抗拉强度（也称极限强度）和伸长率、弯曲性能四个指标，特殊要求可增加反向弯曲性能检验；3、检验批的构成：1）、热轧钢筋、热处理钢筋、钢绞线每批重量不大于60t，每批应由同一牌号，同一炉号、同一规格、同一交货状态的钢筋组成。

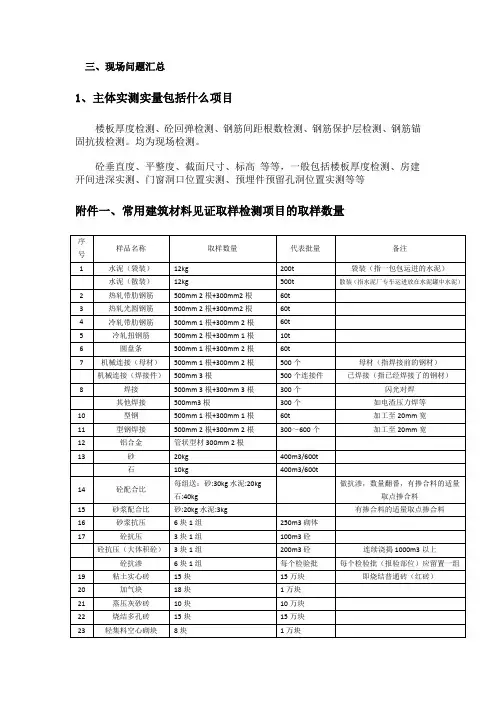

三、现场问题汇总1、主体实测实量包括什么项目楼板厚度检测、砼回弹检测、钢筋间距根数检测、钢筋保护层检测、钢筋锚固抗拔检测。
均为现场检测。
砼垂直度、平整度、截面尺寸、标高等等，一般包括楼板厚度检测、房建开间进深实测、门窗洞口位置实测、预埋件预留孔洞位置实测等等附件一、常用建筑材料见证取样检测项目的取样数量附件二、五大建筑材料见证取样方法一、水泥1、水泥的进场检验：（1）、水泥进场后首先检查水泥的出场合格证及出场检验报告（这里要特别注意，厂家提供的检验报告，通常是7d的，这样不能作为最后竣工资料，而必须要求提供28d的水泥检验报告；水泥送试验室后，有时候试验室出的报告，也可能会有3d或者28d的，28d才是我们最后竣工资料需要的），核对包装袋上的厂家、牌号、品种、强度等级、出场日期，出场编号。
除此以外，水泥袋上还应注明产品名称、代号、净含量、生产许可证编号、执行标准号，包装年月日，水泥袋上字迹颜色，硅酸盐和普通硅酸盐水泥为红色，矿渣水泥为绿色。
（2）取样批量和方法a. 散装水泥：同厂同期同品种同强度的同一出场编号500t为一批。
取样方法随机从不少于三个车罐中，用槽型管在适应位置插入水泥一定深度(不超过2m)。
取样搅拌均匀后从中取出不少于12kg作为试样放入标准的干燥密封容器中，同时另取一份封样保存。
b. 袋装水泥：同一厂家、同期、同品种、同强度等级，以一次进场的同一出场编号的水泥200t为一批，先进行包装重量检查，每袋重量允许偏差1kg。
取样方法:随机从20袋中采取等量的水泥，经搅拌后取12kg两份，密封好，一份送检，一份封样保存。
二．钢筋（1）对进厂的钢筋首先进行外观检查，核对钢筋的出厂检验报告（代表数量）、合格证、成捆筋的标牌、钢筋上的标识，同时对钢筋的直径、不圆度、肋高等进行检查，表面质量不得有裂痕、结疤、折叠、凸块和凹陷。
外观检查合格后进行见证取样复试。
2．取样方法：拉伸、弯曲试样，可在每批材料或每盘中任选两根钢筋距端头500mm处截取。
各种建筑材料见证取样的代表批量The manuscript was revised on the evening of 2021各种建筑材料见证取样的代表批量一、混凝土和砂浆1.原材料名称检测项目送样数量取样方法和批量备注①碎石或卵石筛分析，含泥量，针片状含量等最大粒径不少于50KG；最大粒径40MM，不少于60KG。
在料堆顶部、中部和底部均匀分布的15个不同部位，(将表面铲除)抽取大致相等的石子15份，组成一组样品。
以400M3或600T同产地同规格且同一次进场的为一验收批。
不足者以一批计。
若检验不合格，应重新加倍取样，对不合格项进行复验。
②砂筛分析，含泥量, 针片状含量等不少于30KG 在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。
以400M3或600T同产地同规格且同一次进场的为一验收批。
不足者以一批计。
若检验不合格，应重新加倍取样，对不合格项进行复验。
③水泥安定性，凝结时间，细度，胶砂强度等不少于12KG 取样应从20个以上不同部位取等量样品，组成一组样品。
以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过100T，散装水泥不超过500T为一批。
备份样品保存三个月。
④外加剂固含量，PH值，氯离子含量等不少于水泥所需用的外加剂量掺量大于1%(含1%)同品种,不超过100T,掺量小于1%的不超过50T,不足100T或50T按一批计,建筑生石灰生石灰产浆量，未消化残渣含量等不少于4KG 从整批物料不同部位(不少于25处)各取大致相等的数量，缩分后装入密闭容器。
以同批出产的不超过100T为一批。
若检验不合格，可复验物理项目。
2．混凝土检测项目送样数量取样方法和批量备注配合比设计水泥、砂、石子分别不少30KG、50KG、70KG。
若需使用掺合料或外加剂，应按预计掺量一同送来。
参照原材料取样方法抗压强度每组三个试块。
现场浇筑混凝土时，随机抽样，每组试块应从同一盘混凝土中取样制作。
建筑工程见证取样送检标准送试取样标准材料名称代表数量取样方法取样数量水泥200t 同一编号、不同部位、取样点超过20点，均匀混合后组成一组样品12㎏砂子大型工具运输400m3或600t 小型工具运输200m3或300t 取样部位应均匀分布，铲除表层，抽取大致相等的8份组成组送试取样标准材料名称代表数量取样方法取样数量水泥200t同一编号、不同部位、取样点超过20点，均匀混合后组成一组样品12㎏砂子大型工具运输400m3或600t小型工具运输200m3或300t取样部位应均匀分布，铲除表层，抽取大致相等的8份组成组样品30㎏石子大型工具运输400m3或600t小型工具运输200m3或300t取样部位应均匀分布，铲除表层，抽取大致相等的16份组成一组样品40㎏砂浆试块每一楼层或每250m3砌体中各种强度等级的砂浆，每台搅拌机至少应检查一次应在使用地点的砂浆槽、砂浆运送车或搅拌机出口，至少从三个不同部位集取，至少从三个不同部位集取，所取的砂浆拌和物数量，应比试验用料多1—2倍每次至少制作一组六块混凝土强度试件1．拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；2．每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；3．当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次；4．每一楼层、同一配合比的混凝土，取样不得少于一次；5．每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
每次至少制作一组三块送试取样标准材料名称代表数量取样方法取样数量防水卷材（SBS）㎡将被检测的一卷卷材，在距端部两米处沿纵向截取长度为1米的全幅。
两块混凝土抗渗试件连续浇筑混凝土每500m3应留置一组抗渗试件，且每项工程不得少于两组每次至少制作一组六块路面砖15万块在每一检验批的产品堆垛中抽取30块瓷砖500㎡在每一检验批的产品堆垛中抽取35块烧结普通砖15万块在每一检验批的产品堆垛中抽取30块轻集料混凝土小型空心砌块1万块在砌块堆垛不同位置抽取25块烧结多孔砖15万块在每一检验批的产品堆垛中抽取30块煤渣砖10万块在每一检验批的产品堆垛中抽取20块建筑外门窗每个检验批至少抽查5%每个检验批至少抽查5%，并不少于3樘，不足3樘应全数检查3樘绝热用模塑聚苯乙烯泡沫塑料2000m3随机抽取1块（1200×600）㎜绝热用挤塑聚苯乙烯泡沫塑料300 m3胶粘剂30t 随机抽取1㎏抹面胶浆0.5㎏玻璃纤维网格布随机抽取1张（1000×2000）mm一、热轧钢筋取样数量：4根，复试8根；代表数量：60t端部去掉500㎜拉伸：（2根）公称直径d≤25；试样夹具之间的最小自由长度：350㎜公称直径25<d≤32：试样夹具之间的最小自由长度：400㎜公称直径32<d≤50；试样夹具之间的最小自由长度：500㎜冷弯（2根）：L=1.55*（a+d）+140mm式中：L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号HPB235 HRB335 HRB400 HRB500（强度等级）（Ⅰ级）公称直径（mm ）8～20 6～25 28～50 6～25 28～50 6～25 28～50 弯心直径d 1a 3a 4a 4a 5a 6a 7a 二、低碳钢热轧圆盘条取样数量：3根，复试6根；代表数量：60t拉伸（1根）：任选一盘，从该盘的任一端切取一个试样，试样长350mm 。
减隔震抗拉装置见证取样要求咱来说说减隔震抗拉装置见证取样的要求哈。
一、取样数量。
1. 一般来说呢，可不是随便取几个就行的。
就像你去买水果，不能只拿一个就代表整堆水果的好坏吧。
对于减隔震抗拉装置，如果是同一规格、同一批次的产品，那得按照一定的比例或者数量来取。
通常啊，要是这个批量比较小，可能要多取几个，比如说每批少于50套的，那就得取3套呢。
要是批量大一些，在51到200套之间的，那就取5套。
这就好比小群体得详细考察，大群体多取一些也能有代表性。
2. 如果数量更多，超过200套了，那就按照每增加200套多取一套的规则来。
这就像是一个大队伍，每多一部分就多检查几个，确保整体都能被照顾到。
二、取样方法。
1. 首先啊，取样得有随机性。
不能专挑那些看起来好的或者不好的取，得像是抽奖一样，在整个批次里随机挑。
比如说从不同的箱子里、不同的堆放位置来选，可不能搞小动作哦。
2. 而且取样的时候得小心，不能把装置给弄坏了。
这就像对待一个易碎的宝贝，要是在取样过程中就给弄伤了，那取这个样还有啥意义呢？要使用合适的工具，按照正确的操作步骤来取，可别野蛮操作。
三、标记与记录。
1. 取出来的样本得做好标记。
就像给每个宝贝都贴上名字标签一样，要把它的规格、型号、批次、取样日期这些信息都写清楚。
要是不标记好，回头都不知道这个样本是哪来的，那不就乱套了嘛。
2. 同时呢，还要做好记录。
把取样的整个过程，包括从哪儿取的、怎么取的、是谁取的这些都详细记下来。
这就像是写日记一样，要把事情的来龙去脉都写明白，以后要是有啥问题也好查呀。
四、样品的保存与运输。
1. 取好的样品要保存好。
如果这装置怕潮，就得放在干燥的地方；要是怕碰，就得找个安全的地方放着。
就像照顾小动物一样，得按照它的习性来。
而且保存的环境温度、湿度这些条件也得注意，要是因为保存不当把样品弄坏了，那前面的功夫可就白费了。
2. 在运输的时候呢，也要小心。
不能让样品在运输过程中受到剧烈震动或者碰撞。
