中央空调多联机系统技术材料

中央空调安装辅材全介绍一、多联机安装材料及安装要求说明1、冷媒管：空调系统中冷媒循环输送的管路，冷热量传递的桥梁。

1）选用的冷媒管壁厚和耐压性应符合技术要求。

2）冷媒管应无砂眼，氧化，破裂等缺陷。

3）安装要求：冷媒管路应根据管径大小，布设间距合适的吊架，套上符合要求的保温棉。

4）各管径对应的壁厚要求如下：2、冷媒管保温棉：套于冷媒管路外表，防止冷媒管路冷热量的散失和制冷运行时产生冷凝水。

1）质量好的B1级板材与管材均印有白色字体，厂家一般为英文标识，字体不容易擦除。

2）质量好的拉伸后字体不变型。

3）质量好的B1级橡塑产品富含不燃、阻燃、减烟原料，燃烧时产生的烟气浓度极小，而且不熔化，不会有火球4）保温层的厚度要求：a、铜管外径d≤Φ12.7mm时，保温层厚度δ=15mm以上。

b、铜管外径d≥Φ15.9mm时，保温层厚度δ=20mm以上。

c、铜管外径d≥Φ41.3mm时，保温层厚度δ=25mm以上。

3、分歧管：冷媒在管路中分流时使用；是否选用美的专用U型分歧管，安装是否水平，将会严重影响系统的运1）xxU型分歧管比其他品牌的分歧管管壁厚，焊接质量好，不会因压力过高而导致爆管。

2）xx多联机系统只有连接美的U型分歧管，系统运行才能发挥最佳性能和效果。

3）安装要求：必须水平安装，分歧管前后必须有0.5m的直线距离；只有严格按此要求安装，室内、外机之间的效果和室外机的可靠性才能得到保证。

4、电源线:内、外机电源连接线，线径严格按产品要求选用，同一系统内机电源务必统一供电，以保证系统的正1）合格的铜芯线铜芯应为紫红色、有光泽、手感软。

2）伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断。

3）接线要求：在线径选用正确的情况下，电源接线必须使用线耳，保证接线牢固，同时必须可靠接地。

5、通讯线：用于内外机之间的通讯传递，线径选用0.75mm～1.0mm之间三芯屏蔽线，连接方式采用串联连接。

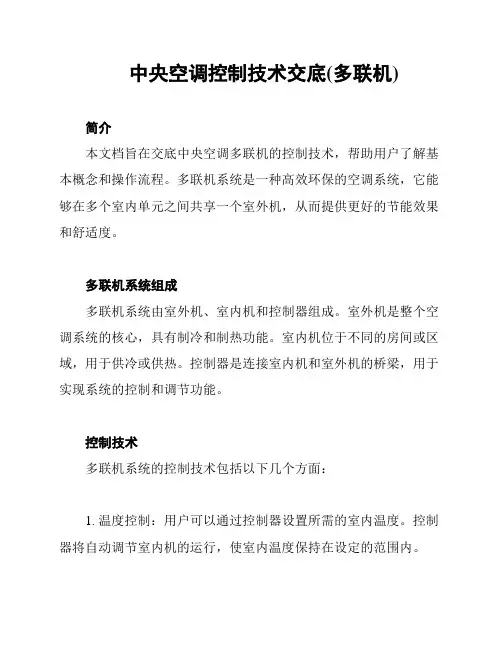

中央空调技术交底(多联机)Technical Disclosure RecordTable A1-1Project Namen UnitSummary of DisclosureDisclosure Content:NumberDisclosure DateSub-Project NameMulti-XXXXXX:Before n: XXX n scope → Make n drawingsDuring n: Install indoor unit → Install refrigerant piping → Install outdoor unit → Airtight test → Vacuum drying → Wiring → XXX → XXX → XXX → XXX → Deliver user manual;ns:1) The condensate pipe hole should make the pipe have a downward slope (the drainage slope should be at least maintaineda t i ≥ 0.01.and the thickness of the n pipe must also be considered).2) XXX (preferably double rows of air and liquid pipes).XXX。

If there are holes to be punched after the change。

the n and size of the holes to be XXX that there is no impact on the building structure。

the size of the holes to be opened should be marked on the wall panel。

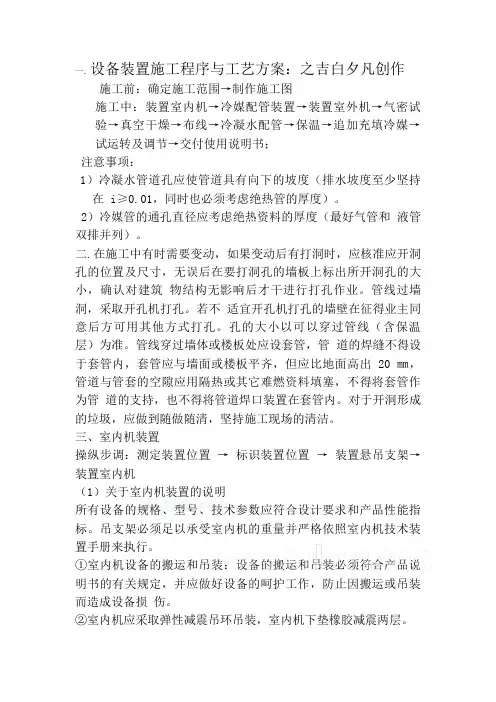

一. 设备装置施工程序与工艺方案：之吉白夕凡创作施工前：确定施工范围→制作施工图施工中：装置室内机→冷媒配管装置→装置室外机→气密试验→真空干燥→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付使用说明书；注意事项：1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少坚持在 i≥0.01，同时也必须考虑绝热管的厚度）。

2）冷媒管的通孔直径应考虑绝热资料的厚度（最好气管和液管双排并列）。

二.在施工中有时需要变动，如果变动后有打洞时，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，确认对建筑物结构无影响后才干进行打孔作业。

管线过墙洞，采取开孔机打孔。

若不适宜开孔机打孔的墙壁在征得业主同意后方可用其他方式打孔。

孔的大小以可以穿过管线（含保温层）为准。

管线穿过墙体或楼板处应设套管，管道的焊缝不得设于套管内，套管应与墙面或楼板平齐，但应比地面高出 20㎜，管道与管套的空隙应用隔热或其它难燃资料填塞，不得将套管作为管道的支持，也不得将管道焊口装置在套管内。

对于开洞形成的垃圾，应做到随做随清，坚持施工现场的清洁。

三、室内机装置操纵步调：测定装置位置→标识装置位置→装置悬吊支架→装置室内机（1）关于室内机装置的说明所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。

吊支架必须足以承受室内机的重量并严格依照室内机技术装置手册来执行。

①室内机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的呵护工作，防止因搬运或吊装而造成设备损伤。

②室内机应采取弹性减震吊环吊装，室内机下垫橡胶减震两层。

③室内机位置应充分考虑如下因素 a、装置空间的高度确定。

b、室内气流组织问题。

c、吊顶内空调机的装置空间确定。

d、空调与室内气流组织问题。

f、吊顶内空调机的装置空间确定。

g、空调与室内吊顶造型与灯具等的协调。

h、要求室内机水平装置。

（水平度在±2mm 之内）要点：①悬吊支架必须足以承受室内机的运行重量；②装置前必须检查并核对设备型号；将检查情况填入设备开箱检查记录表。

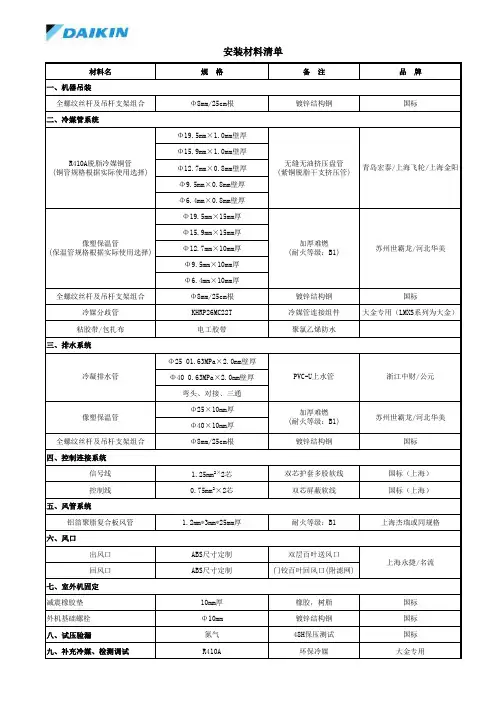

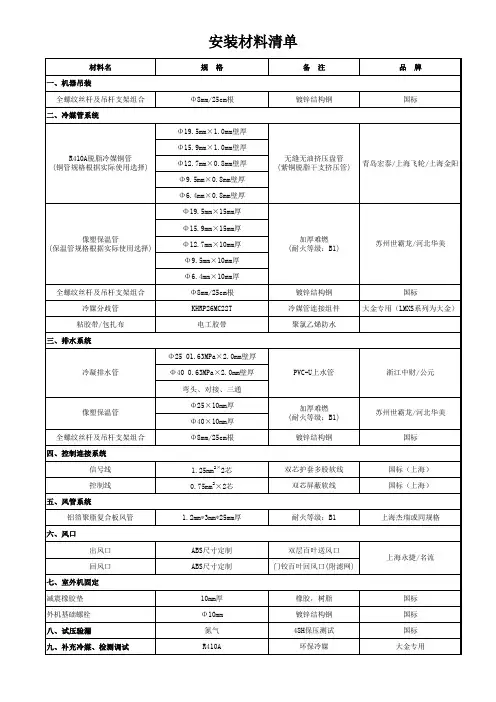

安装材料規定VRV空调的运行介质是制冷剂，室内，外机的连接使用的是铜管，通过通信线进行控制。

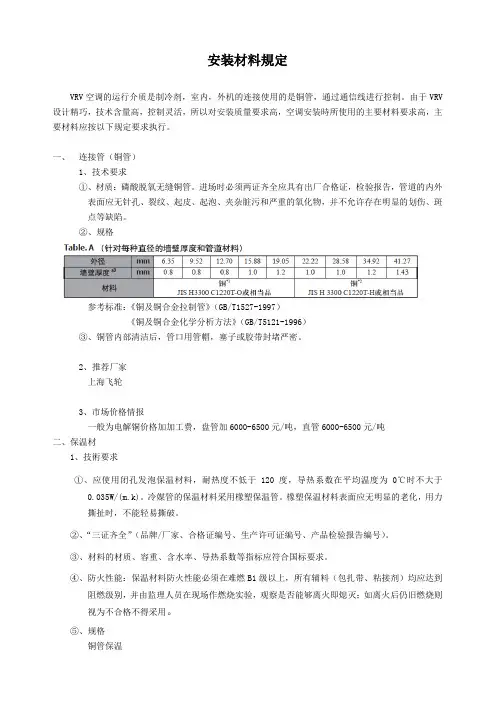

由于VRV 设计精巧，技术含量高，控制灵活，所以对安装质量要求高，空调安装時所使用的主要材料要求高，主要材料应按以下规定要求执行。

一、连接管（铜管）1、技术要求①、材质：磷酸脱氧无缝铜管。

进场时必须两证齐全应具有出厂合格证，检验报告，管道的内外表面应无针孔、裂纹、起皮、起泡、夹杂脏污和严重的氧化物，并不允许存在明显的划伤、斑点等缺陷。

②、规格参考标准：《铜及铜合金拉制管》（GB/T1527-1997）《铜及铜合金化学分析方法》（GB/T5121-1996）③、铜管内部清洁后，管口用管帽，塞子或胶带封堵严密。

2、推荐厂家上海飞轮3、市场价格情报一般为电解铜价格加加工费，盘管加6000-6500元/吨，直管6000-6500元/吨二、保温材1、技術要求①、应使用闭孔发泡保温材料，耐热度不低于120度，导热系数在平均温度为0℃时不大于0.035W/(m.k)。

冷媒管的保温材料采用橡塑保温管。

橡塑保温材料表面应无明显的老化，用力撕扯时，不能轻易撕破。

②、“三证齐全”（品牌/厂家、合格证编号、生产许可证编号、产品检验报告编号）。

③、材料的材质、容重、含水率、导热系数等指标应符合国标要求。

④、防火性能：保温材料防火性能必须在难燃B1级以上，所有辅料（包扎带、粘接剂）均应达到阻燃级别，并由监理人员在现场作燃烧实验，观察是否能够离火即熄灭；如离火后仍旧燃烧则视为不合格不得采用。

⑤、规格铜管保温・铜管外径≦φ12.7mm →保温厚度δ＝15mm・銅管外径≧φ15.88mm →保温厚度δ＝20mm※根据当地気象参数湿度大的区域保温厚度应増加5～10mm冷凝水管保温保温层厚度通常为10㎜2、推荐厂家世霸龙或华美三、線支管（分岐管）1、技術要求①、分支管必须与设备配套，不得使用设备厂家规定以外的产品。

2、、伪物情报四、通信线1、技术要求根据我公司技术要求其内外机连接信号线必须使用符合《富士通将军设计技术手册》中对信号线所要求的规格参数。

许多人对中央空调都不陌生，但提起一些细节性的东西还是有一些人不太了解。

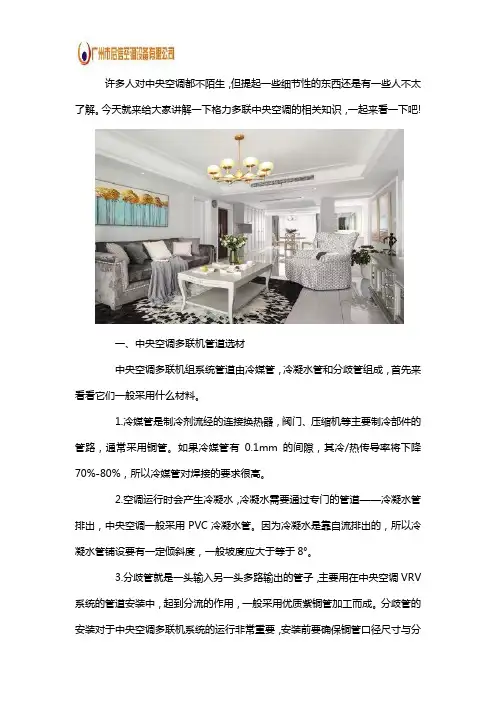

今天就来给大家讲解一下格力多联中央空调的相关知识，一起来看一下吧!一、中央空调多联机管道选材中央空调多联机组系统管道由冷媒管，冷凝水管和分歧管组成，首先来看看它们一般采用什么材料。

1.冷媒管是制冷剂流经的连接换热器，阀门、压缩机等主要制冷部件的管路，通常采用铜管。

如果冷媒管有0.1mm的间隙，其冷/热传导率将下降70%-80%，所以冷媒管对焊接的要求很高。

2.空调运行时会产生冷凝水，冷凝水需要通过专门的管道——冷凝水管排出，中央空调一般采用PVC冷凝水管。

因为冷凝水是靠自流排出的，所以冷凝水管铺设要有一定倾斜度，一般坡度应大于等于8°。

3.分歧管就是一头输入另一头多路输出的管子，主要用在中央空调VRV 系统的管道安装中，起到分流的作用，一般采用优质紫铜管加工而成。

分歧管的安装对于中央空调多联机系统的运行非常重要，安装前要确保铜管口径尺寸与分歧管口径尺寸相符，安装时要水平或竖向放置，水平放置时倾斜度要在±15°以内，并冲氮焊接。

二、中央空调管道的清洗1.由于循环水系统管道的温度长期处在常温范围内，所以中央空调循环水系统的管道就会滋生细菌，同时长满各种水藻。

由此，我们首先应对管道进行杀菌灭藻，此时用FS-301氧化型微生物杀菌灭藻剂对管道进行杀菌灭藻。

然后加入清水对管道进行漂洗，打开出水管道，放出漂洗后的清水。

2.利用FS-502超强彩码除垢剂对系统管道进行清洗除垢，以每吨水20-40公斤的浓度清洗，随FS-502的消耗，清洗液的颜色减退，说明FS-502再与管壁上的污垢反应，再次补加FS-502继续清洗;待补充FS-502颜色不退时，清洗除垢趋于结束。

3.为使管道清洗后保持的时间长，我们就要对管道进行保护。

首先加入一定浓度的FS-301杀菌灭澡剂，然后加入FS-601缓蚀阻垢剂，能对系统起到不结垢，不腐蚀系统的作用，按每10-15吨水加1公斤FS-601。

1-一、施工准备（一）作业条件1、空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

（二）材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：3、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。

（三）工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。

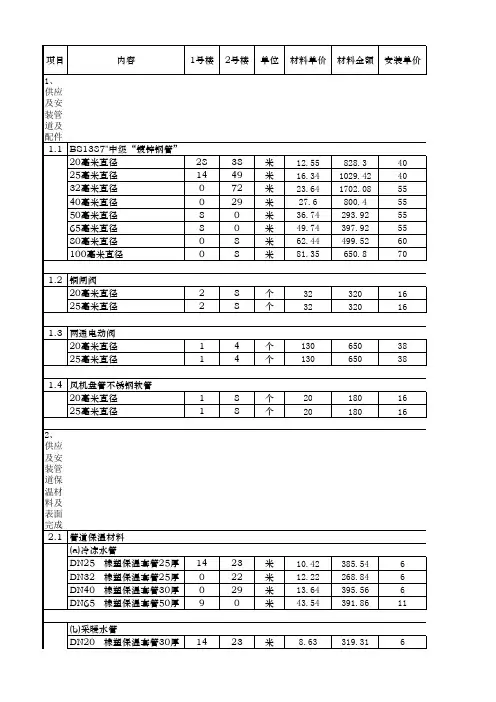

二、质量要求空调水系统管道与设备安装工程水系安装子分部工程，包括冷媒、凝结水控制线路系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。

管应采用螺纹、钎焊连接。

但应对焊缝及热影响区的表面进行防腐处理。

应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》G B 50242-2002的规定执行。

空调系统技术资料核准应该开洞的位置、尺寸准确无误后，在要打洞的墙板上标出所开洞孔的大小，征得业主与现场监理同意后进行打孔作业。

管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。

孔的的1-尺寸以穿过管线（含保温层）外径为准，吊装室内机及支托架固定采用膨胀螺栓。

配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm管道与套管的空隙应用隔热或其他不然材料填塞，不得将套管作为管道支架。
