下载文档原格式

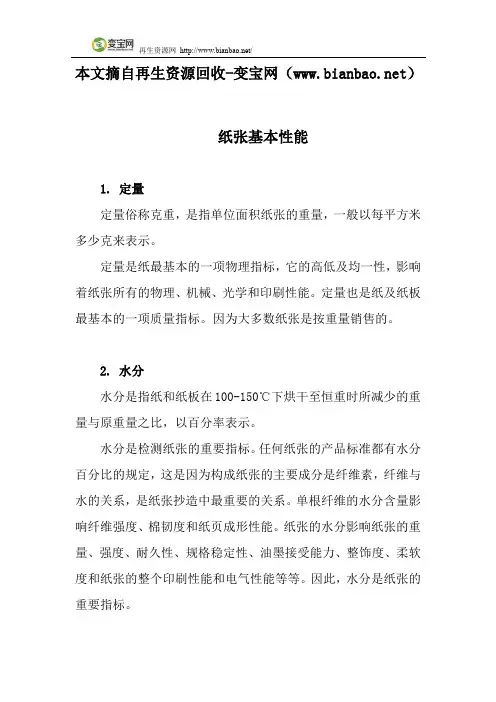

本文摘自再生资源回收-变宝网（）纸张基本性能1. 定量定量俗称克重，是指单位面积纸张的重量，一般以每平方米多少克来表示。
定量是纸最基本的一项物理指标，它的高低及均一性，影响着纸张所有的物理、机械、光学和印刷性能。
定量也是纸及纸板最基本的一项质量指标。
因为大多数纸张是按重量销售的。
2. 水分水分是指纸和纸板在100-150℃下烘干至恒重时所减少的重量与原重量之比，以百分率表示。
水分是检测纸张的重要指标。
任何纸张的产品标准都有水分百分比的规定，这是因为构成纸张的主要成分是纤维素，纤维与水的关系，是纸张抄造中最重要的关系。
单根纤维的水分含量影响纤维强度、棉韧度和纸页成形性能。
纸张的水分影响纸张的重量、强度、耐久性、规格稳定性、油墨接受能力、整饰度、柔软度和纸张的整个印刷性能和电气性能等等。
因此，水分是纸张的重要指标。
3. 灰分灰分是指纸或纸板在燃烧后残渣的重量与绝干试样重量之比，以百分率表示。
纸与纸板的灰分主要是由纸中所填充物质等杂质量多少而异，一般为0.1-0.9%。
施胶物质以及矿物色料的灰分只是纸张全灰分中很少的一部分。
4. 厚度厚度表示纸张的厚薄程度。
测微计进行测定，以一定的面积一定的压力下测定纸张厚度大小，一般压力为980千帕，一般要求一批纸或纸板厚度一致，否则制成物品的厚薄就不一致。
5. 紧度紧度是指每立方厘米的纸和纸板的重量。
其结果以克/厘米3表示。
紧度是衡量纸或纸板结构的松紧程度的指标，是纸和纸板的基本性质。
它与纸张的多孔性、吸收性、刚性和强度有密切的关系，并且影响到纸和纸板的光学性能、印刷性能和物理性能。
6. 平滑度平滑度是指在一定的真空度下，一定容积的空气通过受一定压力的试样表面与玻璃面之间的间隙所需的时间，以秒表示。
平滑度决定于纸张的表面状况，如果纸面凹凸不平，纸的平滑度很差。
7. 抗张强度抗张强度是指纸或纸板所承受的张力。
通常以绝对张力表示：即一定宽度的试样的抗张力（牛顿）；或以裂断长表示：即一定宽度的纸条在本身重力作用下将纸拉断时所需的纸张长度（米）或与横向切面的抗张力表示；即以试样单位横截面的抗张力（牛顿/米2）表示。

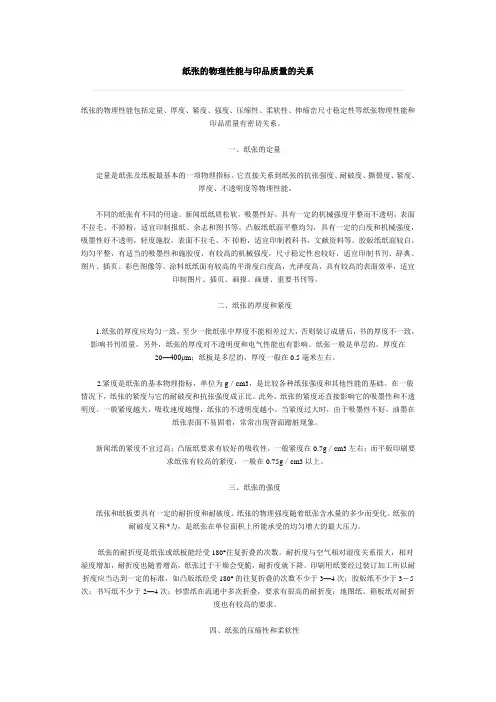

纸张的物理性能与印品质量的关系纸张的物理性能包括定量、厚度、紧度、强度、压缩性、柔软性、伸缩峦尺寸稳定性等纸张物理性能和印品质量有密切关系。
一、纸张的定量定量是纸张及纸板最基本的一项物理指标。
它直接关系到纸张的抗张强度、耐破度、撕裂度、紧度、厚度、不透明度等物理性能。
不同的纸张有不同的用途。
新闻纸纸质松软，吸墨性好，具有一定的机械强度平整而不透明，表面不拉毛、不掉粉，适宜印制报纸、杂志和图书等。
凸版纸纸面平整均匀，具有一定的白度和机械强度，吸墨性好不透明，轻度施胶，表面不拉毛、不掉粉，适宜印制教科书，文献资料等。
胶版纸纸面较白，均匀平整，有适当的吸墨性和施胶度，有较高的机械强度，尺寸稳定性也较好，适宜印制书刊、辞典、图片、插页、彩色图像等。
涂料纸纸面有较高的平滑度白度高，光泽度高，具有较高的表面效率，适宜印制图片、插页、画报、画册、重要书刊等。
二、纸张的厚度和紧度1.纸张的厚度应均匀一致，至少一批纸张中厚度不能相差过大，否则装订成册后，书的厚度不一致，影响书刊质量。
另外，纸张的厚度对不透明度和电气性能也有影响。
纸张一般是单层的，厚度在20—400μm；纸板是多层的，厚度一般在0.5毫米左右。
2.紧度是纸张的基本物理指标，单位为g／cm3，是比较各种纸张强度和其他性能的基础。
在一般情况下，纸张的紧度与它的耐破度和抗张强度成正比。
此外，纸张的紧度还直接影响它的吸墨性和不透明度。
一般紧度越大，吸收速度越慢，纸张的不透明度越小。
当紧度过大时，由于吸墨性不好，油墨在纸张表面不易固着，常常出现背面蹭脏现象。
新闻纸的紧度不宜过高；凸版纸要求有较好的吸收性，一般紧度在0.7g／cm3左右；而平版印刷要求纸张有较高的紧度，一般在0.75g／cm3以上。
三、纸张的强度纸张和纸板要具有一定的耐折度和耐破度。
纸张的物理强度随着纸张含水量的多少而变化。
纸张的耐破度又称*力，是纸张在单位面积上所能承受的均匀增大的最大压力。
纸及纸制品的质量标准及检验方法纸及纸制品是现代社会中不可或缺的物品，广泛应用于各个领域，如出版印刷、包装、办公用品等。
由于纸的质量直接关系到其使用的效果和寿命，因此制定一套严格的质量标准和检验方法是至关重要的。
首先，纸及纸制品的质量标准应包含以下几个方面：1. 物理性能：包括纸张的厚度（厚薄均匀性）、透气性、抗张强度、抗折强度等。
这些物理性能直接影响纸的使用寿命和强度。
2. 光学性能：包括纸张的白度、光泽度等。
这些指标主要影响纸的外观和印刷效果。
3. 化学性能：包括纸张的酸碱度、水分含量、PH值等。
这些指标直接关系到纸张的稳定性和安全性。
4. 印刷性能：包括纸张的印刷适应性、墨水吸收性等。
这些指标主要针对印刷行业，对于出版印刷等需要高质量印刷效果的需求来说尤为重要。
其次，纸及纸制品的检验方法应包含以下几个方面：1. 物理性能检验方法：使用常见的物理测试仪器，如纸张测试机、纸张厚度仪等，进行纸张的厚度、透气性、拉伸强度、抗折强度等的检测。
其中，厚度可以通过设定一定的面积对纸张进行压缩来测量，透气性可以通过测定纸张表面的孔洞大小来评定，抗张强度和抗折强度可以通过纸张的断裂力来计算。
2. 光学性能检验方法：使用光泽仪、白度仪等设备，通过测定纸张的反射率来评估纸张的光泽度和白度。
3. 化学性能检验方法：使用PH试纸、酸碱度测试仪等设备，通过测定纸张的酸碱度和水分含量来评估其化学性能。
同时，还可以通过检验纸张的PH值来判断纸张是否会腐蚀其他材料。
4. 印刷性能检验方法：使用印刷测试机，通过印刷设备对纸张进行印刷测试，评估纸张的印刷适应性和墨水吸收性。
需要注意的是，以上的检验方法仅为常见的几种方法，实际上纸及纸制品的检验方法还有很多，根据具体需求可以选择合适的检验方法。
此外，不同国家和地区对纸及纸制品的质量标准和检验方法可能会有所不同，有些可能会参考国际标准，有些则可能根据自身实际情况进行调整。
总之，纸及纸制品的质量标准和检验方法对于确保产品质量和满足用户需求非常重要。

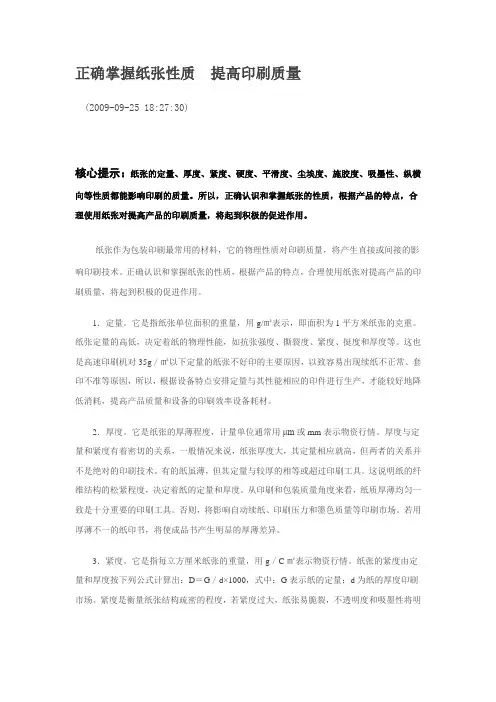

正确掌握纸张性质提高印刷质量(2009-09-25 18:27:30)核心提示：纸张的定量、厚度、紧度、硬度、平滑度、尘埃度、施胶度、吸墨性、纵横向等性质都能影响印刷的质量。
所以，正确认识和掌握纸张的性质，根据产品的特点，合理使用纸张对提高产品的印刷质量，将起到积极的促进作用。
纸张作为包装印刷最常用的材料，它的物理性质对印刷质量，将产生直接或间接的影响印刷技术。
正确认识和掌握纸张的性质，根据产品的特点，合理使用纸张对提高产品的印刷质量，将起到积极的促进作用。
1．定量。
它是指纸张单位面积的重量，用g/㎡表示，即面积为1平方米纸张的克重。
纸张定量的高低，决定着纸的物理性能，如抗张强度、撕裂度、紧度、挺度和厚度等。
这也是高速印刷机对35g／㎡以下定量的纸张不好印的主要原因，以致容易出现续纸不正常、套印不准等原因，所以，根据设备特点安排定量与其性能相应的印件进行生产，才能较好地降低消耗，提高产品质量和设备的印刷效率设备耗材。
2．厚度。
它是纸张的厚薄程度，计量单位通常用μm或mm表示物资行情。
厚度与定量和紧度有着密切的关系，一般情况来说，纸张厚度大，其定量相应就高，但两者的关系并不是绝对的印刷技术。
有的纸虽薄，但其定量与较厚的相等或超过印刷工具。
这说明纸的纤维结构的松紧程度，决定着纸的定量和厚度。
从印刷和包装质量角度来看，纸质厚薄均匀一致是十分重要的印刷工具。
否则，将影响自动续纸、印刷压力和墨色质量等印刷市场。
若用厚薄不一的纸印书，将使成品书产生明显的厚薄差异。
3．紧度。
它是指每立方厘米纸张的重量，用g／C㎡表示物资行情。
纸张的紧度由定量和厚度按下列公式计算出：D＝G／d×1000，式中：G表示纸的定量；d为纸的厚度印刷市场。
紧度是衡量纸张结构疏密的程度，若紧度过大，纸张易脆裂，不透明度和吸墨性将明显下降，印迹不易干燥，并容易产生粘脏过底现象印刷技术。
所以，紧度高的纸印刷时应注意合理掌握控制涂布的墨量，并选择干燥性与之相应的油墨。
(完整)纸张质量指标编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)纸张质量指标）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)纸张质量指标的全部内容。
纸的质量指标1、纸的水分：在100—150℃下烘干至恒重时所减少的重量与试样重量之比，以百分率表示.2、纸的定量：每平方米的重量，以克/米2表示。
3、纸的厚度：在两侧量板间纸在一定压力下直接测量的厚度，其结果以毫米表示。
4、紧度:是指每立方厘米纸的重量，其结果以克/厘米3表示，在测定纸的定量和厚度之后,就可以算出紧度。
GD=d 1005、松厚度：指单位质量的纸的体积,表示单位为cm3/g或m3/kg,它是紧度的倒数.6、纸的抗张强度（1）抗张强度：在标准实验方法所规定的条件下，单位宽度的纸和纸板断裂前所能随的最大抗张力,以N/15mm表示。
（2）裂断长：假设把任何一定宽度的纸和纸板的一端悬挂起来，计算由其自重而断裂的最大长度，以km表示。
（3）抗张指数：抗张强度（用N/M表示）除以定量。
7、伸长率:在标准实验方法所规定的条件下测量纸和纸板试样拉伸至断裂时，伸长的长度对原试样的长度的比值，通常用百分数表示。
8、纸的耐破度：纸在单位面积上所能随的均匀增长的最大压力,其结果以公斤/厘米2表示。
9、纸的撕裂度:裂断预先有切口的试样至一定长度所需的力,以克表示。
10、纸的耐折度:在一定张力下所能经受180度的往复折迭的次数，以往复折迭次数表示。
11、纸的透气度：在一定面积,一定真空度下,每分钟透过纸的空气量，或透过100毫升空气所需的时间,以毫升/分或秒/100毫升表示。

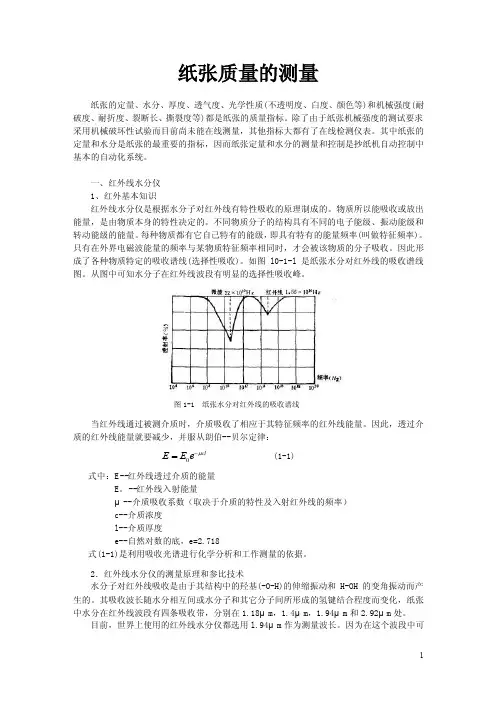

纸张质量的测量纸张的定量、水分、厚度、透气度、光学性质(不透明度、白度、颜色等)和机械强度(耐破度、耐折度、裂断长、撕裂度等)都是纸张的质量指标。
除了由于纸张机械强度的测试要求采用机械破坏性试验而目前尚未能在线测量，其他指标大都有了在线检测仪表。
其中纸张的定量和水分是纸张的最重要的指标，因而纸张定量和水分的测量和控制是抄纸机自动控制中基本的自动化系统。
一、红外线水分仪1、红外基本知识红外线水分仪是根据水分子对红外线有特性吸收的原理制成的。
物质所以能吸收或放出能量，是由物质本身的特性决定的。
不同物质分子的结构具有不同的电子能级、振动能级和转动能级的能量。
每种物质都有它自己特有的能级，即具有特有的能量频率(叫做特征频率)。
只有在外界电磁波能量的频率与某物质特征频率相同时，才会被该物质的分子吸收。
因此形成了各种物质特定的吸收谱线(选择性吸收)。
如图l0-1-l是纸张水分对红外线的吸收谱线图。
从图中可知水分子在红外线波段有明显的选择性吸收峰。
图1-1 纸张水分对红外线的吸收谱线当红外线通过被测介质时，介质吸收了相应于其特征频率的红外线能量。
因此，透过介质的红外线能量就要减少，并服从朗伯--贝尔定律：clEμ-Ee=(1-1)式中：E--红外线透过介质的能量E。
--红外线入射能量μ--介质吸收系数（取决于介质的特性及入射红外线的频率）c--介质浓度l--介质厚度e--自然对数的底，e=2.718式(1-1)是利用吸收光谱进行化学分析和工作测量的依据。
2．红外线水分仪的测量原理和参比技术水分子对红外线吸收是由于其结构中的羟基(-O-H)的伸缩振动和H-OH的变角振动而产生的。
其吸收波长随水分相互间或水分子和其它分子间所形成的氢键结合程度而变化，纸张中水分在红外线波段有四条吸收带，分别在1.18μm，1.4μm，1.94μm和2.92μm处。
目前，世界上使用的红外线水分仪都选用l.94μm作为测量波长。
因为在这个波段中可用普通光学玻璃作为仪表中的光学元件，检测用的硫化铅光敏元件的探测峰值较接近这个波段范围，探测灵敏度较高，同时水分子对1.94μm 波段的吸收峰较大，而被测纸张中的纤维对1.8--2.0μm 波段无吸收峰，减小了纤维对测量的影响(见图1-2)。
原纸定量、厚度、紧度、水分、吸水性检测技术第一期概况介绍了从瓦楞芯纸到瓦楞纸箱生产过程的检测技术相关标准及检测项目。
从本期开始我们将详细介绍各个检测项目、操作方法、维护和保养。
为方便读者深刻理解我们附加相关测试数据。
一、定量测定定量是指纸和纸板单位面积的质量，以克每平方米表示（g/m 2）。
参考标准：GB/T 451.2《纸和纸板定量的测定》。
测量定量所需的设备（一）定量取样器1.主要技术参数取样面积： 100cm 2 ；取样厚度： (0.1～1.0)mm ；注意：切取试样前应先缓慢按下操作手柄，做空切试验，检查上、下刀应无啃刀现象，防止刀口损坏。
将无压痕平直的试样平放在下刀口上，快速按下操作手柄。
对于较厚的试样，按下手柄时快速下顿即可切下试样。
2.维护和保养⑴ 经常保持产品清洁，防止上、下刀刃口锈蚀。
较长时间停置不用时，应对活动部位和上、下刀体涂防锈脂。
⑵ 经常检查是否有啃刀现象，发现异常及时处理。
（二）天平1.天平精度的选取试样质量为5g 以下，用分度值0.001g 的天平；试样质量为（5～50）g，用分度值0.01g 的天平；试样质量为50g 以上，用分度值0.1g 的天平。
2.测定过程及结果表示⑴ 用定量取样器切取100cm 2(0.01m 2)的试样10张；⑵ 选择合适分度值的天平，将10张试样放在天平上进行称量；⑶ 记录重量值M ；⑷ 该试样的定量值为：G= M × 10 g/m2。
从瓦楞芯纸到瓦楞纸箱——浅谈瓦楞纸箱生产过程的检测技术定量、厚度、紧度、水分、吸水性的测定及仪器维护保养■ 杭州品享科技有限公司郭素梅摘要本文以瓦楞芯纸为测试对象，通过具体的测试数据，详细介绍了定量、厚度、水分测定和吸水性的测定。
关键词瓦楞纸检测技术测定维护保养2.维护和保养⑴保持仪器干净、整洁，避免震动、高温、高湿和风吹；⑵定期用标配的砝码进行校准；⑶严禁超量程称重。
⑵层积厚度取40片试样试样，每10片一叠，注意叠的时候均要求正面朝上。
纸和纸板的基本性能详细介绍1、定量定量俗称克重，是指单位面积纸张的重量，一般以每平方米多少克来表示。
定量是纸最基本的一项物理指标，它的高低及其均一性，影响着纸张所有的物理、机械、光学和印刷性能。
定量是纸及纸板最基本的一项质量指标。
因为大多数纸张是按重量销售的。
定量是指单位面积的重量，一般以每平方米纸张有多少克表示。
而我们使用纸张一般是使用纸页的面积。
2、厚度与紧度厚度表示纸张的厚薄程度。
测微计进行测定，以一定的面积一定的压力下测定纸张厚度大小，一般压力为980千帕，一般要求一批纸或纸板的厚度一致，否则制成物品的厚薄就不一致。
紧度是指每立方厘米的纸和纸板的重量．其结果以克/厘米3表示。
紧度=定量/厚度。
紧度是指每立方厘米的纸和纸板的重量．其结果以克/厘米3表示。
紧度是衡量纸或纸板结构的松紧程度的指标，是纸和纸板的基本性质。
它于纸张的多孔性、吸收性，刚性和强度有密切的夫系．并且影响到纸和纸板的光学性能，印刷性能、物理性能。
据报导，增加纸张紧度则可增加纸张的抗张强度和耐破度，且成直线关系，但到一定值之后，纸张的撕裂度则随着纸张紧度的增加而按比例降低，紧度增加使纸张的多孔性和透气性降低，透气度与紧度成反比也使纸张的弹性、不透明性、吸墨性和形稳性降低。
但增加了纸张的刚硬性。
如电容器纸(紧度1-1.2g/cm3)，其原因是提高紧度能够提高纸的耐电强度，改善纸张的电绝缘性。
3、平滑度平滑度是指在一定的真空度下，一定容积的空气通过受一定压力的试样表面与玻璃面之间的间隙所需的时间，以秒表示。
平滑度决定于纸张的表面状况，如果纸面凹凸不平，纸的平滑度很差。
4、抗张强度抗张强度是指纸或纸板所承受的张力。
通常以绝对抗张力表示：即一定宽度的试样的抗张力(牛顿)；或以裂断长表示：即一定宽度的纸条在本身重力作用下将纸拉断时所需的纸张长度(米)；或与横向切面的抗张力表示；即以试样单位横截面的抗张力(牛顿／米2)表示。
抗张强度是物理特性中的重要参数之一。
第四节纸张的主要性能与纸张老化纸张与古代其他文字载体材料相比，有纸草之便，不易破裂；有竹木之廉，体积不大；有缣帛羊皮之软，无其贵；有金石之坚，而不笨重。
一、纸张的主要性能(property)物理性能：包括定量、厚度、紧度、透气度、施胶度和吸收性等光学性能：包括白度、不透明度等机械性能（机械强度）：包括抗张强度、耐破度、耐折度和撕裂度等化学性能：包括化学成分的含量、水分、PH值、灰分、铜价和粘度等（一）纸张的物理性能1.定量与厚度（quantity and thickness）定量是指纸张单位面积的重量，一般以每平方米纸张有多少克表示，即g/m2。
厚度是指在一定的面积和一定的压力下，测得纸样两面之间的垂直距离。
2.紧度(tightness)紧度是指每立方厘米纸张的重量，其结果以g/cm3表示。
3.施胶度施胶度表示纸张抗水性能的大小。
施胶度是以标准墨水划线时，不扩散也不渗透的线条最大宽度（mm）表示。
4.吸收性(absorptivity)纸张对液体、气体具有吸收能力。
吸收的原理：1）纸张纤维之间具有无数毛细孔隙，2）纤维素和半纤维素具有大量亲水基团—OH。
纸张的含水量（正常含水量一般为7%）吸收有害气体，不利于纸张的耐久性（二）纸张的光学性能白度(whiteness)是指纸张受到光照后全面反射的能力，以百分数表示。
某一纸张白度下降表示纸张老化耐久性下降的指标。
（三）纸张的机械性能纸张的机械性能又称机械强度，是指纸张在一定机械外力条件下，抵抗外力作用的能力。
也是衡量纸张耐久性的重要指标。
机械强度(mechanical shrength)取决于纸张纤维的原始强度，和纤维与纤维之间的结合强度。
1.抗张强度(tensiling strength)：纸张能承受的最大张力。
通常以一定宽度的试样的抗张力，以N/15mm、KN/m表示。
2.耐破度(wearproof strength)：纸张在单位面积上所承受的均匀增大的最大压力，以Pa、Mpa、Kpa表示。
第一期概况介绍了从瓦楞芯纸到瓦楞纸箱生产过程的检测技术相关标准及检测项目。
从本期开始我们将详细介绍各个检测项目、操作方法、维护和保养。
为方便读者深刻理解我们附加相关测试数据。
一、定量测定定量是指纸和纸板单位面积的质量，以克每平方米表示（g/m 2） 。
参考标准：GB/T 451.2《纸和纸板定量的测定》。
测量定量所需的设备（一）定量取样器1.主要技术参数取样面积： 100cm 2 ；取样厚度： (0.1～1.0)mm ；注意：切取试样前应先缓慢按下操作手柄，做空切试验，检查上、下刀应无啃刀现象，防止刀口损坏。
将无压痕平直的试样平放在下刀口上，快速按下操作手柄。
对于较厚的试样，按下手柄时快速下顿即可切下试样。
2.维护和保养⑴ 经常保持产品清洁，防止上、下刀刃口锈蚀。
较长时间停置不用时，应对活动部位和上、下刀体涂防锈脂。
⑵ 经常检查是否有啃刀现象，发现异常及时处理。
（二）天平1.天平精度的选取试样质量为5g 以下，用分度值0.001g 的天平；试样质量为（5～50）g，用分度值0.01g 的天平；试样质量为50g 以上，用分度值0.1g 的天平。
2.测定过程及结果表示⑴ 用定量取样器切取100cm 2(0.01m 2)的试样10张；⑵ 选择合适分度值的天平，将10张试样放在天平上进行称量；⑶ 记录重量值M ；⑷ 该试样的定量值为：G= M × 10 g/m2。
从瓦楞芯纸到瓦楞纸箱—— 浅谈瓦楞纸箱生产过程的检测技术定量、厚度、紧度、水分、吸水性的测定及仪器维护保养■ 杭州品享科技有限公司 郭素梅摘要本文以瓦楞芯纸为测试对象，通过具体的测试数据，详细介绍了定量、厚度、水分测定和吸水性的测定。
关键词瓦楞纸检测技术测定维护保养2.维护和保养⑴保持仪器干净、整洁，避免震动、高温、高湿和风吹； ⑵定期用标配的砝码进行校准； ⑶严禁超量程称重。
⑵层积厚度取40片试样试样，每10片一叠，注意叠的时候均要求正面朝上。
纸张的介绍和质量标准1.概述纸张是记载和传播文化的重要工具之一，与人们的文化生活有着密切的联系。
纸张的用途不仅限于人们的文化生活范围，而且已成为工业、农业和建筑等方面不可缺少的材料。
随着我国造纸工业的发展，纸张的生产能力不断提高，品种已达500余种，仅日常生活中常用的纸和纸板近100种。
但由于当前我国纸和纸板的产量、质量和花色品种还不能满足各方面的需要，每年还适当地进口一定数量的纸和纸板，以调剂国内市场的需要。
2.制造从纸浆制成纸或纸板一般需要经过打浆、加填、施胶、显白、净化、筛选等一系列加工工序，然后在造纸机上通过成形、脱水、压榨、干燥、压光、卷取，并抄成纸卷，(有的要经过涂料加工或超级压光处理)，再经过分切，裁成一定规格的平板纸；或通过复卷、分卷为一定规格的卷筒纸，最后包装入库。
3.主要进口国家主要是从日本、加拿大、美国、巴西、芬兰、新西兰、瑞典、智利、挪威、奥地利、英国、新加坡、印尼、韩国、台湾、香港等国家和地区进口。
4.品种和用途按其产品的用途可分为文化用纸、工农业技术用纸、包装用纸及生活用纸4大类。
我国进口纸张主要是文化用纸(新闻纸、铜版纸、胶版纸、书写纸)和包装用纸(牛皮卡纸、白板纸、瓦楞原纸、白卡纸、玻璃纸等)。
(1)新闻纸(STANDARD NEWSPRINT PAPER)：新闻纸俗称白报纸，除主要用于报纸印刷外，还用于印刷图画、儿童彩色图书、学生练习本、商业表格等，新闻纸的消费量很大，它约占世界纸及纸板总消费量的15%。
(2)铜版纸(REAL ART PRINTING PAPER)：铜版纸属涂布加工类纸，它是由原纸经涂布白色涂料加工的印刷用纸，适用于网线铜版印刷，是一种高级美术印刷纸，供各种美术高级书刊的插图、封面、画报、人物像、精致的样本目录及商标等使用。
在国内的使用习惯上也常用于凸版和胶版印刷。
(3)白板纸(WHITE WOODFREE COVERED DUPLEX BOARD)：白板纸是一种比较高级的包装用纸，主要供印刷烟盒、化妆品、药品、食品以及文具用品等商品的商标和包装纸盒，要求具有良好的印刷性能和耐折强度。
卫生纸生产质量控制本文介绍了卫生纸的质量特性及其生产工艺控制,对生产中常见的质量问题提出了检查和处理办法。
卫生纸是人们日常生活中不可缺少的用品之一,卫生纸质量的好坏,将直接影响广大消费者的使用和人们的生活质量,影响面之广是其它纸产品所不能比拟的。
卫生纸生产厂的目标就是生产出高质量的卫生纸,现将有关生产质量控制简介如下:一、质量特性卫生纸定量一般都小于20g/m2,厚度只有0.05mm —0.07mm,属于薄型纸,由于使用上的要求,一般分成原色、白色、黄色、红色等各种颜色,每批色泽应一致,纸张皱纹应均匀、细腻,纸面不许有明显尘埃、死摺、残缺、破损、砂眼、压溃、硬质块、生草筋等纸病,不许有掉毛、掉粉、掉色现象;不得采用垃圾纸等含有病源微生物及有害化学物质的原料等。
卫生纸的质量是否符合要求,按QB2500-2000皱纹卫生纸标准及QB3529-1999纸巾纸标准来检验,主要从卫生指标、物理性能等指标和外观等方面进行考核,如:定量、亮度、横向吸液高度、抗张强度、柔软度、洞眼、水分、卫生指标(细菌群落总数、大肠菌群、金黄色葡萄菌及溶血性链球菌)。
标准中的横向吸液高度、抗张强度、柔软度及卫生指标为关键性指标,抓住了这些质量特性就抓住了产品的档次。
二、生产工艺控制生产高质量的卫生纸,需要在原料选择、工艺处理方式、湿部化学品添加、压榨烘干工艺、刮刀使用、网毯的合理选用及整个纸机系统的清洁管理等方面进行的合理控制。
2.1生产原料的选择生产卫生纸的原料很广泛,可以是廉价的废纸,也可以是昂贵的棉浆板或木浆板,但其档次很大程度上由浆料种类决定的。
抄纸的主要原料有:木浆、棉浆、草浆、麦草浆、苇浆、蔗渣浆、含油墨的废书刊及废报纸等。
对于不同的原料,要有针对性地设计好合理的纤维配比及工艺控制条件。
利用草浆作为原料时,要注意提高柔软度、横向吸液高度等指标;利用废纸进行生产时,要注意卫生指标的要求;根据蔗渣浆成纸疏松、柔软性好、吸水性强和废纸浆成纸紧密及拉力强这些特点,如某厂以蔗渣浆30%和废纸浆70%合理搭配,取得较好效果。
如何调节纸的匀度和各项物理指标特种纸的特点首先是面对的市场与客户比较特殊；其次是特种纸的应用行业和应用技术（包括设备和原料）与技术要求比较特殊，再次是特种纸的下道加工工序、加工类型、加工设备和加工工艺比较特殊；最后是原纸的生产技术标准、生产设备、生产原料、生产工艺、生产方法比较特殊。
因此，各种特种纸对成纸的匀度、定量、水分、厚度、紧度、挺度、平滑度和粗糙度、抗张强度、表面强度、湿抗张强度、撕裂度、耐破度、耐折度、吸收性、透气性、伸缩率、灰分、覆盖性、不透明度、白度、色相、色差等物理指标各有不同的要求，是因为这些指标对后续的加工和使用有着很大的影响。
如刮刀涂布、气刀涂布、辊式涂布、帘式涂布、凹版印刷、凸版印刷、胶版印刷纸、丝网印刷、打印、复印、书写、热敏成像、力敏和热敏打字或书写、烫金、打孔、压花、镀铝、裱糊、复合、淋膜、制袋、浸渍和压板等下道加工工序对纸的某些物理指标均有各自不同的要求，以满足应用和生产工艺的要求。
特别是对关键物理指标的符合性和稳定性有着很高的要求。
因此，要生产合格稳定的中高端特种纸，必须要先了解和掌握特种纸的各项物理性能和相互关系，以及如何调节特种纸的各项物理指标以满足使用要求，并如何才能保持稳定是至关重要的。
如匀度、定量、水分、厚度、松厚度、紧度、挺度、平滑度和粗糙度、抗张强度、湿强度、表面强度、撕裂度、耐破度、耐折度、透气度、吸收性、伸缩率、灰分、覆盖性、不透明度、白度、色相、色差等指标。
纸是由纤维、填料或辅料（功能性助剂）、空气等三维结构组成的。
造纸过程是加水、脱水和保水的过程。
因此，必须对组成纸张的纤维原料、填料、辅料和功能性助剂加以深刻的认识和了解，并对加水、脱水和保水的要求加以深刻的理解，才能用好水造好纸，并稳定产品质量。
首先，各种性能的特种纸所用的原料比较复杂，包括纤维原料、化工原料、辅料、功能性助剂等，选用的技术范围也比较广，但技术性能相差很大，价格也相差很多。
如：各种特种纸有使用100%长纤的，有使用100%短纤的，也有长短纤混合使用的，也有使用化纤或玻纤的，也有使用芳纶纤维和碳纤维的、也有同时使用植物纤维与化纤的。
总之，不同功能的特种纸需要不同功能的纤维才能生产出合格的特种纸。
填料是改善纸的光学性能的，不同的特种纸使用不同的填料，有使用钛白粉的、高岭土的、滑石粉的、碳酸钙的、还有氧化铁无机颜料的；总之，需用什么样的填料满足什么特种纸的要求。
世界上有几千种特种纸，所以，造纸用化工原料、辅料和功能性助剂种类非常的多。
有使用加速纤维润张改善打浆质量的片碱；有使用改善填料溶解和分散的片碱或分散剂的；有使用湿纸页成形改善匀度的分散剂的；有使用改善化纤成形匀度的分散剂的；有使用改善玻纤成形匀度的强酸分散剂的、有使用改善芳纶纤维和碳纤维成形匀度的分散剂的、有使用增加化纤或玻纤以及矿物纤维抄纸结合率的聚乙烯醇纤维的；有使用纸张增干强和助留的浆内阳离子淀粉的和羧甲基纤维素的；有使用提高纸张湿强度的湿强剂的；有使用提高复合厚纸板层间结合强度的高粘度原淀粉的；有使用提高纸张抗水性的浆内中性和酸性施胶剂的；有使用提高纸张表面强度和表面抗水性以及抗油性的氧化淀粉的、羧甲基纤维素的、抗水剂的、聚乙烯醇的和防油剂的；有使用纸张调色的无机颜料的和有机染料的；有使用浆内染色和固色提高酸性施胶留着率的硫酸铝或明矾的；有使用防止浆料腐烂霉变的防腐剂的；有使用防止水系统和浆料输送系统以及辅料输送系统细菌繁殖的杀菌剂的；有使用防止浆料输送系统和短流程系统空气集聚的除气剂和消泡剂的；有使用为了提高和改善高档印刷纸的印刷效果的膜转移施胶用浆钙的、蛋白胶的、色彩还原剂的等等；目的就是为了达到各种特种纸产品质量要求。
其次，各种性能的特种纸所使用的生产设备也比较复杂，有圆网单大缸或双圆网双缸或多圆网多缸纸机；有长网或多长网（五叠网）多缸纸机；有斜网多斜网（三叠网）多缸或多干燥箱纸机；制浆设备也错综复杂，有所不同，如：单圆网单缸纸机的成形适合生产对匀度要求较高，克重和叩解度相对较低的产品，更适合生产要求拉力纵横比1:5以上的特种引线砂纸和工艺编织纸。
市场需求和产能相对较低；因此，引线砂纸和工艺编织纸必须采用圆网纸机生产，成形才能符合1:5以上的产品质量要求，体现的质量特点是需要较高的纵向抗张强度和横向撕裂度指标。
又如：克重在500g/m2—1200g/m2的厚纸板（灰板）和纱管纸（需要纵向缠绕强度）也适合才用多圆网成形复合的多缸纸机生产，有的多达8—10个圆网成形复合生产厚纸板。
再如：克重高达2000g/m2以上的变压器绝缘纸板和绝缘电路板。
采用的是单圆网成形大缸复合的方法来生产多层厚纸板。
再次，很多特种纸对纸的两面性有严格的要求。
如单光纸对单面平滑度和光泽度要求越高越好，并与价格成正比，因此必须采用单大缸纸机生产，如29g/m2的印花纸单面平滑度最高可达800S以上。
这在多缸纸机依靠压光机是做不到的，虽然用超压可以做到，但纸的松厚度、透气性和吸收性指标就都不符合要求了。
所以，长网单大缸纸机适合生产单面平滑度和光泽度要求很高的产品，如25g/m2—100g/m2食品包装纸、医用包装纸、卷烟接装纸、印花纸、木纹纸、宝丽纸等。
市场需求相对比较大，所以，纸机的机型一般都在3600mm以内，车速在450m/min以内，单机产能在2万吨左右比较合适。
高光纸与大缸的材质、硬度、表面粗糙度、光泽度、生产工艺、施胶工艺、助剂的应用、车速、杨克罩与大缸的干燥工艺（一般为各50%干燥效率）、大缸的缸面温度（一般在80℃—90℃范围内，并与平滑度和光泽度成正比）、成纸干度（一般在6%以内，干度越高平滑度和光泽度越高）是关键。
应为大缸纸机的平滑度和光泽度是烫出来的，而不是压光机压出来的。
长网双大缸（一大一小）纸机适合生产单面平滑度和光泽度很高的产品，也适合生产两面平滑度差相对较小、透气性好、松厚度好或紧度高的纸张。
如25g/m2—100g/m2食品包装纸、医用包装纸、卷烟接装纸、印花纸、木纹纸、宝丽纸、铝箔衬纸、瓜子袋纸、牛皮包装纸等。
市场需求相对比较大，所以，纸机的机型一般都在3600mm以内，车速在450m/min以内，单机产能在2万吨左右比较合适。
长网或多长网（叠网）大缸纸机适合采用各种长短植物纤维（包括废纸的二次纤维）来生产各种克重（15g/m2—450g/m2）和平滑度两面差小的产品，如15g/m2拷贝纸和450g/m2板纸。
板纸的市场需求比较大，所以，纸机的车速和产能就很高，因此，长网多缸纸机是大多数纸张的首选机型。
最后，很多纸种对纸的两面性还有严格的要求。
如办公用纸和文化用纸以及艺术类画报纸和杂志用纸对纸的平滑度指标的两面差要求越小越好，因此，必须采用多缸纸机生产比较合适。
要求体现的质量特性指标是平滑度两面差要小，油墨的吸收性两面要一致，还有色相两面要一致。
斜网和多斜网（叠网）多缸或多干燥箱纸机适合采用化纤、玻纤、矿物纤维、金属纤维和植物长纤生产的产品，其成形特点是纤维长、叩解度低、上网浓度低、以大容量低真空重力脱水为成型条件、成形匀度好、松厚度高、挺度好、透气性好或吸收性好、伸缩变形极小，尺寸稳定好；克重和厚度范围也比较广，如14g/m2茶叶滤纸—2000g/m2蚊香片纸板（斜网三叠网）。
厚度5mm以上的隔音保温绝缘材料也是采用斜网成形干燥箱干燥生产的产品。
因此，各种特种纸的用途不一样，纸的性能要求就不一样，需要采用的纤维原料和加工工艺以及纸机机型就不一样。
现将以上指标的影响因素与调节控制方法分析描述如下：1、匀度：匀度是特种纸最重要的指标，直接影响特种纸在涂布、印刷、淋膜、浸渍等加工过程的运行性能和使用效果。
匀度有宏观匀度与微观匀度之分。
匀度好下道工序的适用性才好。
宏观匀度代表整体（纸机全幅纸页）匀度的均匀性。
宏观匀度与纤维分布排列组织不均匀、云彩花、浆料絮聚团、浆道子、浆点、浆块等有关，与成品的横幅定量差、厚度差、水分差和平滑度差有关；微观匀度代表每平方厘米或每平方毫米纸的范围内纤维组织排列的均匀性、一致性或致密性。
微观匀度与成品的其他各项物理指标和使用效果有着直接的关系，如定量差、厚度差、紧度、灰分、透气性、吸收性、平滑度、平滑度幅差、干强度（抗张强度、撕裂度、耐折度和耐破度）和湿强度（湿抗张强度）等物理指标会直接影响涂布、印刷、淋膜和浸渍的使用效果。
最好的微观匀度称之为乳光匀度。
纤维分布排列组织均匀，迎光看纸幅时，看不到云彩花、浆料絮聚团、浆道子、浆点、浆块等现象，描图纸和玻璃纸就是属于乳光匀度。
因此，在生产特种纸的生产过程中，既要做好宏观匀度又要做好微观匀度至关重要，必须从纤维选型、配比和打浆；填料的选型、配比和分散、化工原料的选型和用量、PH值和系统电位、上网浓度、脱水成形和保留、摇振和整饰效果等生产工艺范围内的各项参数实施严格的控制。
影响匀度的因素有很多，具体分析如下：1.1、纤维选型与配比对匀度的影响：一般长网纸机生产特种纸用的纤维基本上为漂白和未漂白硫酸盐针叶浆、漂白硫酸盐阔叶浆；漂白和未漂白化机浆、有针叶化机浆和阔叶化机浆；还有用些漂白和未漂白竹浆和草浆一般是为了降低成本；漂白和未漂白硫酸盐针叶浆纤维为韧带结构，纤维细而长，比较柔软，结合力好，生产的纸张致密、紧度高、强度高、平滑度高，但会影响纸页的成形匀度；有些对紧度、抗张强度、撕裂度和耐折度要求较高的特种纸，一般针叶浆的比例较高，甚至采用100%的针叶浆进行生产。
漂白硫酸盐阔叶浆纤维为管胞结构，纤维粗而短，生产的纸张匀度好，紧度低、松厚度好、透气性和吸收性好、平滑度好、印刷性能好；但强度指标相对针叶浆要低，特别是撕裂度和耐折度指标比针叶浆要明显的低。
有些对匀度、吸收性、透气性和平滑度等指标有较高的要求的特种纸，一般都采用以阔叶浆为主要的纤维原料进行生产。
漂白和未漂白针叶化机浆纤维粗而长，且比较硬，结合力相对比较差，其最大的特点是能增加纸的松厚度、挺度、减小伸缩率。
因此，有些对松厚度、挺度和伸缩率要求较高的特种纸、包装纸和文化用纸，一般会采用一定比例的化机浆（如包装纸、普通PVC壁纸原纸和口杯纸），甚至会高达80%以上（如轻型纸）。
另外，产品克重和使用要求不同，长短纤的选型和配比也不同，一般克重相对较高的特种纸，强度相对较高，因此，长纤的选用和比列可以相对较低，只有在生产克重较低、且强度要求较高的特种纸时，才增加长纤的比例或采用100%的针叶浆进行生产，以满足强度要求。
一般使用长纤主要是为了达到撕裂度和耐折度要求，使用短纤主要是为了解决和改善匀度，松厚度、吸收性、透气性、平滑度和适印性的要求，而抗张强度和耐破度与打浆度和增强剂的使用有很大的关系，可以通过提高打浆度和使用增强剂来提高抗张强度和耐破度，不需要增加长纤来解决。
