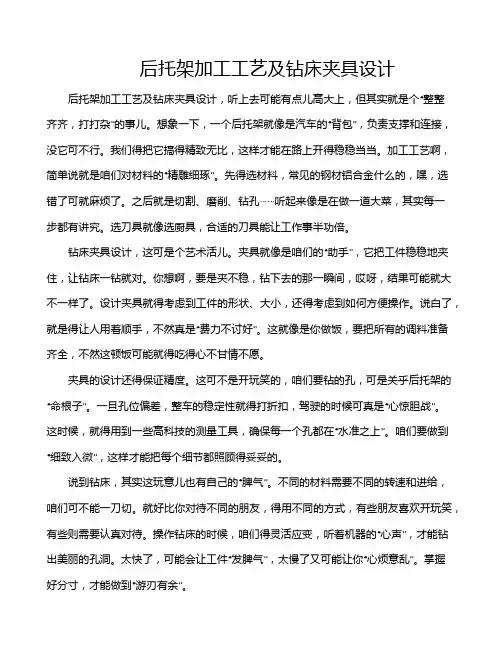

后托架加工工艺及钻床夹具设计后托架加工工艺及钻床夹具设计,听上去可能有点儿高大上,但其实就是个“整整齐齐,打打杂”的事儿。
想象一下,一个后托架就像是汽车的“背包”,负责支撑和连接,没它可不行。
我们得把它搞得精致无比,这样才能在路上开得稳稳当当。
加工工艺啊,简单说就是咱们对材料的“精雕细琢”。
先得选材料,常见的钢材铝合金什么的,嘿,选错了可就麻烦了。
之后就是切割、磨削、钻孔……听起来像是在做一道大菜,其实每一步都有讲究。
选刀具就像选厨具,合适的刀具能让工作事半功倍。
钻床夹具设计,这可是个艺术活儿。
夹具就像是咱们的“助手”,它把工件稳稳地夹住,让钻床一钻就对。
你想啊,要是夹不稳,钻下去的那一瞬间,哎呀,结果可能就大不一样了。
设计夹具就得考虑到工件的形状、大小,还得考虑到如何方便操作。
说白了,就是得让人用着顺手,不然真是“费力不讨好”。
这就像是你做饭,要把所有的调料准备齐全,不然这顿饭可能就得吃得心不甘情不愿。
夹具的设计还得保证精度。
这可不是开玩笑的,咱们要钻的孔,可是关乎后托架的“命根子”。
一旦孔位偏差,整车的稳定性就得打折扣,驾驶的时候可真是“心惊胆战”。
这时候,就得用到一些高科技的测量工具,确保每一个孔都在“水准之上”。
咱们要做到“细致入微”,这样才能把每个细节都照顾得妥妥的。
说到钻床,其实这玩意儿也有自己的“脾气”。
不同的材料需要不同的转速和进给,咱们可不能一刀切。
就好比你对待不同的朋友,得用不同的方式,有些朋友喜欢开玩笑,有些则需要认真对待。
操作钻床的时候,咱们得灵活应变,听着机器的“心声”,才能钻出美丽的孔洞。
太快了,可能会让工件“发脾气”,太慢了又可能让你“心烦意乱”。
掌握好分寸,才能做到“游刃有余”。
夹具设计的另一个要素是经济性。
谁不想省点钱呢,设计太复杂的夹具,材料和制作成本都上去了,这可不行,咱们得讲究性价比。
设计一个简单实用的夹具,就能让咱们在加工过程中“省时省力”。
简单的设计反而能带来最好的效果。
钻床专用夹具设计钻床是一种常用的机械加工设备,广泛应用于各个行业中。
在钻床的使用过程中,往往需要使用各种夹具来固定工件,以确保加工质量和效率。
因此,设计一种钻床专用夹具对于提高加工效率和保证加工质量具有重要的作用。
1.夹具的设计原则在设计钻床专用夹具时,需要遵循以下原则:1)夹具的设计应根据工件的形状和尺寸进行,并且要考虑加工工艺和强度要求。
2)夹具的设计应具有稳定性、刚性和高精度,以确保工件的可靠夹紧和加工精度。
3)夹具的设计应简单、易于操作、快速夹紧和释放工件。
4)夹具的设计应考虑加工过程中可能出现的振动和冲击,以确保夹具的可靠性和长寿命。
5)夹具的设计应考虑工件的加工流程,以便进行尽可能多的加工操作,减少夹具更换和改变的次数。
2.夹具的分类在设计钻床专用夹具之前,需要先了解不同类型的夹具。
根据夹紧方式不同,夹具可以分为机械夹具、液压夹具和气动夹具等。
根据夹紧形式不同,夹具可以分为卡盘、固定钳、辅助夹具和可调夹具等。
此外,夹具还可以分为单工位夹具、多工位夹具和轮廓夹具等。
在具体设计钻床专用夹具之前,需要先确定加工工件的形状、尺寸和加工过程,从而选择合适的夹紧方式和类型。
下面以机械夹具为例,介绍具体的夹具设计步骤:1)确定工件的形状与尺寸不同形状和尺寸的工件所需要的夹具也不同,因此需要准确确定工件的几何形状和尺寸,包括直径、长度、高度、倾斜角度等。
此外,还需要了解工件的材料和加工要求。
2)选择机械夹具在确定工件形状和尺寸之后,需要选择合适的机械夹具。
机械夹具广泛应用于各种行业和领域,常用的机械夹具有卡盘、固定钳、辅助夹具和可调夹具等。
在选择夹具时需要考虑工件的材料、形状、尺寸和加工要求等因素。
3)设计夹具结构a. 夹具的稳定性:夹具结构应在不同方向上具有足够的稳定性,以排除振动和冲击等干扰因素。
4)夹具结构的加工与装配夹具结构的加工应考虑加工流程、工具选择、嵌套顺序和加工顺序等因素,以确保夹具结构的精度和质量。
夹具设计为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具。
并设计工序110——钻2-锥销孔。
本夹具将用于组合机床,刀具为两根麻花钻,对两个孔同时加工。
6.1问题的提出本夹具是用来钻两个22mm的小头孔,零件图中大小孔的中心距有公差要求,因此这两个小头孔的中心距也有一定的公差要求.另外,此中心线为三个侧平面的设计基准,有一定的垂直公差要求.但此工序只是粗加工,因此本工序加工时主要考虑如何提高劳动生产率,降低劳动强度,而精度则不是主要问题.6.2夹具设计6.2.1定位基准选择底面对孔的中心线有一定的垂直度公差要求,因此应以地面为主要定位基准..由于铸件的公差要求较大,利用小头孔的外圆表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对称的两个零件的大小孔的中心距的公差要求.为了提高加工效率,现决定采用两把麻花钻同时加工出两个8mm的通孔.6.2.2切削力及夹紧力计算6.2.3定位误差分析零件图规定大孔与小孔的中心距为65mm.采用自动对中夹具后,定位误差取决于对中块\螺杆以及滑块的由于实际加工的经验可知,钻削时的主要切削力为钻头的切削方向,即垂直于第一定位基准面,在两侧只需要采用两个V型块适当夹紧后本夹具即可安全工作.因此,无须再对切削力进行计算.制造误差.同时,对对中块利用调整螺钉进行调整并加装钻套后,钻孔后的误差只有0.08mm.在后续的铣断工序中,利用中间大孔定位,孔壁与定位销的配合间隙为0.05mm.因此加工完成后大孔与小孔的中心距的最大误差为0.08+0.05=0.130.2mm所以能满足精度要求.6.2.4该夹具用于加工位置在同一中心线上的非回转零件上半径R=5~20㎜的孔,被加工孔中心距可达123㎜。
使用时,只需按被加工零件的要求,配置专门的钻模板,通过手柄,使丝杆带动V型块做自定心式移动,以便夹紧或松开零件。
定位套钻床夹具课程设计一、教学目标本课程的教学目标是使学生掌握定位套钻床夹具的基本原理、设计和应用方法。
具体目标如下:1.了解定位套钻床夹具的作用和分类。
2.掌握定位套钻床夹具的设计原则和方法。
3.熟悉定位套钻床夹具的应用场景和注意事项。
4.能够分析问题,确定合适的定位套钻床夹具设计方案。
5.具备绘制定位套钻床夹具图纸的能力。
6.能够正确操作定位套钻床夹具,进行实际加工。
情感态度价值观目标:1.培养学生的创新意识和团队合作精神。
2.增强学生对工程实践的兴趣和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分:1.定位套钻床夹具的基本原理和分类。
2.定位套钻床夹具的设计原则和方法。
3.定位套钻床夹具的应用案例分析。
4.定位套钻床夹具的操作技术和注意事项。
第一课时:定位套钻床夹具的基本原理和分类。
第二课时:定位套钻床夹具的设计原则和方法。
第三课时:定位套钻床夹具的应用案例分析。
第四课时:定位套钻床夹具的操作技术和注意事项。
三、教学方法为了实现课程目标,本课程将采用多种教学方法,包括:1.讲授法:讲解定位套钻床夹具的基本原理、设计方法和应用案例。
2.讨论法:引导学生进行问题分析和解决方案讨论,培养学生的创新意识和团队合作精神。
3.案例分析法:分析实际案例,让学生了解定位套钻床夹具在工程实践中的应用。
4.实验法:安排实验室操作课程,让学生亲自操作定位套钻床夹具,提高实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施,本课程将准备以下教学资源:1.教材:选择合适的定位套钻床夹具教材,为学生提供系统性的理论知识学习。
2.参考书:提供相关的工程实践参考书籍,丰富学生的知识储备。
3.多媒体资料:制作课件、视频等多媒体资料,直观展示定位套钻床夹具的设计和操作过程。
4.实验设备:准备定位套钻床夹具及相关设备,为学生提供实际操作的机会。
五、教学评估本课程的评估方式将包括平时表现、作业和考试三个部分,以全面客观地评估学生的学习成果。
钻床夹具设计说明书 2钻床夹具设计说明书1.引言本文档旨在提供钻床夹具设计的详细说明,包括设计目的、设计原则、设计流程、详细设计要点等内容。
2.设计目的钻床夹具设计的目的是为了在钻孔过程中稳定固定工件,并确保钻孔的准确性和高效性。
夹具设计应考虑到工件的大小、形状和钻孔位置的要求。
3.设计原则在钻床夹具设计中,应遵循以下原则:- 夹具设计应符合工件的几何要求。
- 夹具结构应牢固可靠,能够承受钻孔过程中的力和震动。
- 夹具设计应便于安装和调整。
- 夹具设计应便于操作和维护。
- 夹具设计应考虑到工件的切削液处理和废料排放。
4.设计流程钻床夹具设计的流程如下:4.1.确定钻孔要求4.2.分析工件形状和尺寸4.3.设计夹具结构4.4.确定夹具材料和加工工艺4.5.进行夹具装配和调整4.6.进行夹具试验和调整5.详细设计要点在进行钻床夹具设计时,需要考虑以下要点:5.1.夹具类型选择:根据工件的尺寸、形状和钻孔要求选择合适的夹具类型,例如机械夹具、液压夹具等。
5.2.夹具固定方式:确定夹具的固定方式,包括螺纹固定、卡槽固定等。
5.3.夹具结构设计:设计夹具的结构,包括主躯干、夹具臂、夹具钳等。
5.4.夹具材料选择:选择适当的材料来制作夹具,考虑材料的强度、刚性和耐磨性。
5.5.夹具加工工艺:确定夹具的加工工艺,包括切削、铣削、钻孔等。
5.6.夹具装配和调整:进行夹具的装配和调整,确保夹具的稳定性和准确度。
附件:本文档涉及的附件包括:- 钻床夹具设计图纸- 夹具材料及加工工艺说明法律名词及注释:1.版权:法律授予作者对其创作作品的独占权,禁止他人未经授权侵犯该权利。
2.专利:根据法律规定授予发明者对其发明的专有权,防止他人未经许可生产、销售或使用该发明。
25钻床夹具设计总结一、引言钻床夹具是一种用于加工工件的专用夹具,广泛应用于机械制造行业。
它能够固定工件,使得钻床在进行钻孔、镗孔等加工过程中保持工件的位置稳定,从而提高加工精度和效率。
本文主要对钻床夹具的设计进行总结与分析,总结关键点、注意事项等。
二、钻床夹具设计的关键点1.适应性:钻床夹具的设计应该能够适应不同种类、尺寸的工件,具有一定的通用性。
可以通过设计可调节的夹具结构、可更换的夹具部件等方式实现。
2.刚性:钻床夹具在加工过程中需要具备足够的刚性,以保证工件的位置稳定。
可以通过选用高硬度、高强度材料,增加夹具的结构强度来实现。
另外,还可以增加夹具的支撑点、减小夹具部件的长度等方式来提高夹具的刚性。
3.稳定性:钻床夹具在加工过程中需要保持稳定的位置,以减小加工误差。
可以通过设计稳定的夹具支撑面、采用深度固定夹具等方式来提高夹具的稳定性。
4.精度:钻床夹具需要保证加工工件的精度,应尽量减小夹具本身的加工误差。
可以通过采用精密加工工艺、优化夹具结构、提高夹具部件的精度等方式来提高夹具的精度。
三、钻床夹具设计的注意事项1.安全性:钻床夹具设计应注意避免夹具在加工过程中发生意外脱离或松动,以确保操作人员的安全。
2.耐用性:钻床夹具设计应注意材料的选择和处理,以提高夹具的耐用度。
应尽量选择耐磨、耐腐蚀、耐疲劳的材料,并对夹具部件进行适当的表面处理。
3.便于操作:钻床夹具设计应考虑到操作人员的操作习惯和人体工程学要求,使得夹具易于调整、装卸工件,并能够快速、准确地定位工件。
4.可维护性:钻床夹具设计应注意方便夹具的维护和修理。
应选择易于购买和更换的标准件,设计合理的夹具结构和拆卸方式。
四、钻床夹具设计中的工程案例1.通用钻床夹具设计:通过设计可调节的夹具结构,采用可更换的夹具部件等方式,使得夹具适用于不同尺寸的工件,提高了夹具的适应性。
2.高精度钻床夹具设计:通过采用精密加工工艺,优化夹具结构,提高夹具部件的精度等方式,使得夹具本身的加工误差减小到最小,保证了加工工件的精度。
一种钻床夹具设计方案
以下是一种钻床夹具设计方案:
1. 夹具结构
夹具可采用U型结构,夹紧口和顶部垂直。
U型结构有利于夹紧工件的同时,又能保持工件在底部的稳定性。
夹紧口前方可设定适当的斜度,以便夹紧较大直径的工件。
2. 夹紧机构
夹紧机构采用双侧螺杆,以实现对工件的同步夹紧。
螺杆可以通过手动旋转或自动旋转的方式来完成夹紧和松开操作。
螺杆的凸轮块可为可拆卸结构,以达到方便更换和维修的目的。
3. 支撑结构
支撑结构可以通过插头式连接来固定在床面上。
支撑结构的高度可以根据工件的高低进行调整,以保证工件安全和稳定的受力状态。
支撑结构可以采用球墨铸铁材料,可以使夹具更加坚固和耐用。
4. 冷却系统
钻床夹具一般需要对工件进行冷却。
因此,可以在支撑结构上设置冷却水管,以方便对工件进行冷却。
冷却水管可以根据工件形状进行调整,保证冷却效果的最大化。
5. 加工方式
夹具的设计可以适用于钻、铣、镗等多种加工方式。
夹具的结构和机构可以通过模块化设计,以满足不同加工方式的需求。
以上就是一种钻床夹具设计方案,该方案具有结构简单、夹紧效果良好、易于安装和维护等特点。
钻床夹具分析报告一、引言钻床夹具是用于夹持工件并进行加工的机械装置。
它在钻床加工过程中起到固定和稳定工件位置的作用,提高钻床加工的精度和效率。
本报告对钻床夹具进行了分析,并对其设计和应用进行了评估和总结。
二、钻床夹具的类型钻床夹具根据其结构和功能的差异可以分为多种类型,其中常见的包括机械夹具、气动夹具和液压夹具等。
机械夹具是通过机械原理来实现夹持工件,具有简单、稳定的特点;气动夹具则通过气动元件提供的气压来实现夹持动作,具有快速、灵活的特点;液压夹具通过液压系统来实现夹持,具有大力矩、稳定的特点。
三、钻床夹具的设计要点1. 夹持力的控制:钻床夹具必须能够提供足够的夹持力,以确保工件在加工过程中不会移动或变形。
为了控制夹持力,可以采用弹簧装置、气动元件或液压系统等。
2. 对工件的适应性:钻床夹具的设计还要考虑到不同形状和尺寸的工件,需要具备可调节的夹持范围,并且能够适应不同的工件形状,如圆形、方形或不规则形状。
3. 使用安全性:钻床夹具应具备良好的安全性能,包括防止工件脱离夹具、防止夹具本身松动或破损等方面的设计。
4. 刚性和稳定性:钻床夹具应具备足够的刚性和稳定性,以确保工件加工过程中的精度和稳定性。
四、钻床夹具的应用领域钻床夹具广泛应用于制造业的各个领域,包括航空航天、汽车制造、机械制造等。
在航空航天领域,钻床夹具用于钻孔、铣槽等工序的加工,用于制造飞机和航天器的各个零部件。
在汽车制造领域,钻床夹具用于底盘、发动机和车身等零部件的加工。
在机械制造领域,钻床夹具用于各种机械设备的加工和维修。
五、钻床夹具的发展趋势随着制造业的发展和技术的进步,钻床夹具也在不断演变和改进。
未来的钻床夹具将越来越注重自动化和智能化的发展,采用更先进的控制系统和传感器技术,实现夹具的自动调节和检测,提高加工的精度和效率。
六、总结钻床夹具作为钻床加工的关键装置,具有重要的作用。
本报告对钻床夹具进行了分析和评估,介绍了其类型、设计要点、应用领域和发展趋势。
钻床夹具设计说明书 2钻床夹具设计说明书 21. 引言1.1 目标本文档旨在提供钻床夹具设计的详细说明。
所设计的钻床夹具将用于特定的应用场景,并满足一系列客户需求和技术要求。
1.2 范围本文档涵盖钻床夹具设计的各个方面,包括设计原则、材料选择、结构设计、加工工艺、性能要求等。
2. 设计原则2.1 功能性钻床夹具的主要功能是固定工件,并提供稳定的工作平台。
设计应确保夹具能够有效地固定各种形状和尺寸的工件,并保证钻孔操作的准确性和稳定性。
2.2 安全性夹具设计应考虑工人的安全。
夹具应有足够的刚性和稳定性,防止意外移动和弯曲。
此外,设计时还需考虑夹具的使用便捷性和易于维护。
2.3 可靠性夹具设计应确保长时间的可靠运行,减少维修和更换夹具的次数。
设计应选择耐磨、耐腐蚀的材料,并确保组件之间的配合精确,以减少磨损和故障。
3. 材料选择3.1 夹具底座夹具底座应选用高强度、高硬度、具有良好刚性和耐磨性的材料,如钢铁合金。
3.2 夹具夹持部件夹具夹持部件应选用硬度高、耐腐蚀、耐磨损的材料,如钢铁合金和工程塑料。
3.3 其他组件其他组件的材料选择应根据其特定需求进行,如密封圈、润滑材料等。
4. 结构设计4.1 夹具底座夹具底座设计应具有充足的刚性,能够承受工件和加工过程中的力和扭矩。
底座应提供固定夹具到钻床上的接口,并确保夹具的稳定性。
4.2 夹具夹持部件夹具夹持部件设计应确保夹持工件的位置准确,并通过合适的夹紧力保持工件的稳定。
夹持部件的设计应充分考虑工件的形状和尺寸变化。
4.3 其他组件其他组件的设计应考虑易于安装和维护,同时保证组件之间的配合精度和可靠性。
5. 加工工艺5.1 制造工艺过程夹具的制造工艺应基于设计图纸和规范进行,包括铣削、钻孔、磨削等过程。
制造工艺应保证夹具的尺寸和形状的精确度,并通过合适的表面处理方法保证夹具的耐腐蚀性。
5.2 检测与质量控制夹具在制造过程中应进行必要的检测和测试,以确保夹具的质量和性能符合要求。
钻床夹具设计特点(回转式钻床夹具总图)钻床夹具设计特点一、钻床夹具的主要类型钻床夹具简称钻模,主要用于加工孔及螺纹。
它主要由钻套、钻模板、定位及夹紧装置夹具体组成。
其主要类型有以下几种。
(1)固定式钻模在使用中,这类钻模在机床上的位置固定不动,而且加工精度较高,主要用于立式钻床上加工直径较大的单孔或摇臂钻床加工平行孔系。
(2)回转式钻模这类钻模上有分度装置,因此可以在工件上加工出若干个绕轴线分布的轴向或径向孔系。
(3)翻转式钻模主要用于加工小型工件不同表面上的孔,孔径小于φ8~φ10mm。
它可以减少安装次数,提高被加工孔的位置精度。
其结构较简单,加工钻模一般手工进行翻转,所以夹具及工件应小于10 kg为宜。
(4)盖板式钻模这种钻模无夹具体,其定位元件和夹紧装置直接装在钻模板上。
钻模板在工件上装夹,适合于体积大而笨重的工件上的小孔加工。
夹具、结构简单轻便,易清除切屑;但是每次夹具需从工件上装卸,较费时,故此钻模的质量一般不宜超过10 kg。
(5)滑柱式钻模滑柱式钻模是带有升降钻模板的通用可调夹具。
这种钻模有结构简单、操作方便、动作迅速、制造周期短的优点,生产中应用较广。
二、钻模的设计要点1.钻套钻套安装在钻模板或夹具体上,用来确定工件上加工孔的位置,引导刀具进行加工,提高加工过程中工艺系统的刚性并防振。
钻套可分为标准钻套和特殊钻套两大类。
(1)固定钻套(2)可换钻套(3)快换钻套(4)特殊钻套2.钻模板钻模板用于安装钻套,确保钻套在钻模上的正确位置,钻模板多装在夹具体或支架上,常见的钻模板有:(1)固定式钻模板(2)铰链式钻模板(3)可卸(分离)式钻模板(4)悬挂式钻模板(二)镗床夹具设计特点镗床夹具又称为镗模,主要用于加工箱体或支座类零件上的精密孔和孔系。
主要由镗模底座、支架、镗套、镗杆及必要的定位和夹紧装置组成。
镗床夹具的种类按导向支架的布置形式分为双支承镗模、单支承镗模和无支承镗模。
一、镗床夹具的典型结构形式(1)前后双支承镗模(2)无支承镗床夹具二、镗床夹具的设计要点1.导引方式及导向支架镗杆的引导方式分为单、双支承引导。
目录前言第一章夹具的发展概况 (6)第2章专用夹具设计 (8)2.1 夹具的功用 (8)2.2 专用夹具的设计 (8)2.3总体方案的确定 (8)第3章夹具装配图上的尺寸和技术条件 (14)3.1 夹具装配图上应标注的尺寸 (14)3.2 夹具装配图上应标注的技术条件 (14)第4章夹具零件图上的尺寸和技术条件 (15)4.1 夹具零件图上应标注的尺寸 (15)4.2 夹具装配图上应标注的技术条件 (15)第5章方案设计论证 (16)感想 (17)致谢 (18)参考文献 (19)前言机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节,也是机械设计与制造专业学生应该学习的一门主要专业课。
其目的在于:〔1〕学习和掌握一般机械设计的基本方法和步骤。
培养独立设计能力,为以后续的专业课程及毕业设计打好基础,做好准备。
〔2〕为了开阔视野,掌握执照技术最新发展,开阔专业视野,培养复合型人才,处进先进制造技术在我国的研究和应用,“先进制照技术”以作为许多学校的必修课程。
为了提高学生综合运用机械设计基础及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力,通过课程设计训练可以巩固、加深有关机械课设方面的理论知识。
〔3〕使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。
零件在工艺规程之后,就要按工艺规程顺序进行加工。
在加工中除了需要机床、刀具、量具之外,成批生产时还要用机床夹具。
它们是机床和工件之间的连接装置,使工件相对于机床获得正确的位置。
机床夹具的好坏将直接影响工件加工表面的位置精度。
通常把确定工件在机床上或夹具中占有正确位置的过程,称为定位。
当工件定位后,为了避免在加工中受到切削力、重力等的作用而使工件的既有位置遭到破坏,还应该用一定的机构或装置将工件加以固定。
使工件在加工过程中保持定位位置不变的操作,称为夹紧。
将工件定位、夹紧的过程称为装夹。
工件装夹是否正确、迅速、方便和可靠,将直接影响工件的加工质量、生产效率、制造成本和操作安全。
在成批、大量生产中,工件的装夹是通过机床夹具来实现的。
机床夹具在生产中应用十分广泛。
第一章夹具的发展概况机床夹具实在金属切削中用以准确地确定工件位置,并将其牢固地加紧,以接受加工的工艺装备。
它的主要作用是:可靠的保证工件的加工质量,提高加工效率,减轻劳动轻度,充分发挥和扩大机床的工艺性能。
因此,机床夹具在机械制造中占有重要的地位。
夹具最早出现在18世纪后期。
随着科学技术的不断进步,夹具已从一种辅助工具发展成为门类齐全的工艺装备。
1、机床夹具的现状国际生产研究协会的统计表明,目前中、小批多品种生产的工件品种已占工件种类总数的85%左右。
现代生产要求企业所制造的产品品种经常更新换代,以适应市场的需求与竞争。
然而,一般企业都仍习惯于大量采用传统的专用夹具,一般在具有中等生产能力的工厂里,约拥有数千甚至近万套专用夹具;另一方面,在多品种生产的企业中,每隔3~4年就要更新50~80%左右专用夹具,而夹具的实际磨损量仅为10~20%左右。
特别是近年来,数控机床、加工中心、成组技术、柔性制造系统(FMS)等新加工技术的应用,对机床夹具提出了如下新的要求:(1)能迅速而方便地装备新产品的投产,以缩短生产准备周期,降低生产成本;(2)能装夹一组具有相似性特征的工件;(3)能适用于精密加工的高精度机床夹具;(4)能适用于各种现代化制造技术的新型机床夹具;(5)采用以液压站等为动力源的高效夹紧装置,以进一步减轻劳动强度和提高劳动生产率;(6)提高机床夹具的标准化程度。
2、现代机床夹具的发展方向现代机床夹具的发展方向主要表现为标准化、精密化、高效化和柔性化等四个方面。
(1)标准化机床夹具的标准化与通用化是相互联系的两个方面。
目前我国已有夹具零件及部件的国家标准:GB/T2148~T2259-91以及各类通用夹具、组合夹具标准等。
机床夹具的标准化,有利于夹具的商品化生产,有利于缩短生产准备周期,降低生产总成本。
(2)精密化随着机械产品精度的日益提高,势必相应提高了对夹具的精度要求。
精密化夹具的结构类型很多,例如用于精密分度的多齿盘,其分度精度可达±0.1";用于精密车削的高精度三爪自定心卡盘,其定心精度为5μm。
(3)高效化高效化夹具主要用来减少工件加工的基本时间和辅助时间,以提高劳动生产率,减轻工人的劳动强度。
常见的高效化夹具有自动化夹具、高速化夹具和具有夹紧力装置的夹具等。
例如,在铣床上使用电动虎钳装夹工件,效率可提高5倍左右;在车床上使用高速三爪自定心卡盘,可保证卡爪在试验转速为9000r/min的条件下仍能牢固地夹紧工件,从而使切削速度大幅度提高。
目前,除了在生产流水线、自动线配置相应的高效、自动化夹具外,在数控机床上,尤其在加工中心上出现了各种自动装夹工件的夹具以及自动更换夹具的装置,充分发挥了数控机床的效率。
(4)柔性化机床夹具的柔性化与机床的柔性化相似,它是指机床夹具通过调整、组合等方式,以适应工艺可变因素的能力。
工艺的可变因素主要有:工序特征、生产批量、工件的形状和尺寸等。
具有柔性化特征的新型夹具种类主要有:组合夹具、通用可调夹具、成组夹具、模块化夹具、数控夹具等。
为适应现代机械工业多品种、中小批量生产的需要,扩大夹具的柔性化程度,改变专用夹具的不可拆结构为可拆结构,发展可调夹具结构,将是当前夹具发展的主要方向。
第2章专用夹具设计2.1 夹具的功用机床夹具是在机床上用以准确,迅速地安装工件或刀具,从而保证工件与刀具间正确相对位置的一种工艺装备。
使用夹具可以有效地保证工件的加工质量,提高劳动生产率,扩大机床的工艺范围和减轻劳动强度;因此,夹具在机械制造中占有重要的地位。
2.2 专用夹具的设计2.2.1. 设计前的准备工作(1)明确工件的年生产纲领机床夹具是在机床上装加工件的一种装置,其作用是使工件相对机床和刀具有一个正确的位置,并在加工过程中保持不变。
它是夹具总体方案确定的依据之一,它决定了夹具的复杂程度和自动化程度。
本次加工的工件需大批量生产,此时,一般选择机动、多工件同时加工,自动化程度高的方案,结构也随之复杂,成本也提高较多。
(2)熟悉工件零件图和工序图零件图给出了工件的尺寸、形状和位置、表面粗糙度等精度的总体要求,工序图则给出了夹具所在工序的零件的工序基准、工序尺寸、已加工表面、待加工表面、以及本工序的定位、夹紧原理方案,这是夹具设计的直接依据。
已知待加工工件如图2-1所示,加工φ35H7的孔(前工序已将各部尺寸加工完成)。
2.2.2. 加工方法了解工艺规程中本工序的加工内容,机床、刀具、切削用量、工步安排、工时定额,同时加工零件数。
这些是在考虑夹具总体方案、操作、估算夹紧力等方面必不可少的,根据零件图可知,本道工序的内容是钻、扩、铰φ35H7的孔。
2.3. 总体方案的确定2.3.1. 定位方案工件在机床上的定位实际上包括工件在夹具上的定位和夹具在机床上的定位两个方面。
工序图只是给出了原理方案,此时应仔细分析本工序的工序内容图2-1 工件视图及加工精度要求,按照六点定位原理和本工序的加工精度要求,确定具体的定位方案和定位元件。
要拟定几种具体方案进行比较,选择或组合最佳方案。
根据工序图给出的定位元件方案,按有关标准正确选择定位元件或定位的组合。
在机床夹具的使用过程中,工件的批量越大,定位元件的磨损越快,选用标准定位元件增加了夹具零件的互换性,方便机床夹具的维修和维护。
常有定位方法有:(1)工件以平面定位。
(2)工件以圆柱孔定位。
(3)工件以外圆表面定位。
(4)工件以其他表面定位。
根据加工零件的形状,工艺要求,加工精度,选用一面两孔定位。
方案一用一个平面、一个短圆柱销和一个菱形销限制工件的六个自由度。
方案二用一个平面和一个浮动锥销限制工件的六个自由度。
但当大批量生产时,浮动锥销容易损坏且定位精度低。
根据本次加工零件的形状和批量,我采用方案一,即一个大平面、此平面有两个衬条组成,一个短圆柱销和一个菱形销组合定位,限制工件6个自由度,同时保证了加工方向上的刚性,保证零件的加工精度以及便于保证加工部位之间位置要求,如图2-2所示。
图2-2 方案一:一面两销定位2.3.1. 定位精度分析由于工件的中心距允许偏差为90±0.2mm,而允许误差由三部分组成,其中定位误差为其中之一,另外有对刀误差,安装误差,根据机械设计相关要求,定位误差不能超过允许误差的1/3,所以,首先分析能引起定位误差的因素:(1)定位面与大平面之间的配合产生的定位误差很小,可以忽略不计。
(2)定位短圆柱销销Φ8f7与工件Φ8H7内孔的配合,它们之间的最大间隙会引起定位误差,最大间隙为0.043mm。
菱形销Φ8f7与工件孔Φ8H7之间的间隙虽然会对工件造成转动方向的影响,但是转动轴心与加工孔轴心方向一致,所以即使有误差,也不会影响工件的钻削加工精度,所以此项也可忽略不计。
综上所述,工件的定位误差为0.043mm。
而许用误差为90±0.2mm,显然有:定位误差0.043 < 0.067 = 0.2X1/3。
所以定位误差小于许用误差值,满足加工精度要求。
2.3.3. 加紧机构的选择(1)对工件加紧装置的要求①在加紧过程中应保持工件定位时所获得的正确位置。
②在切削过程中,切削力不应破坏工件的正确位置,并使平衡切削力所需的夹紧力最小。
③在切削过程中,应避免工件产生不能允许的振动。
④加紧装置应操作方便、省力、安全。
⑤夹紧装置的复杂程度和制动化程度应与生产批量和生产方式相适应。
(2)夹紧力的方向夹紧力的方向要有利于工件的定位,并注意工件的刚性方向,不能使工件有脱离定位表面的趋势,防止工件在夹紧力的作用下产生变形。
(3)夹紧力的作用点夹紧力的作用点应选择在定位元件支承点的作用范围内,以及工作刚度高的位置,确保工件定位准确、不变形。
(4)选择夹紧机构在确定夹紧力的方向、作用点的同时,要确定相应的夹紧机构。
确定夹紧机构要注意以下几方面的问题:①安全性。
夹紧机构应具备足够的强度和夹紧力,以防止以外伤及夹具操作人员。
②手动夹具夹紧机构的操作力不应过大,以减轻操作人员的劳动强度。
③夹紧机构的行程不宜过长,以提高夹具的工作效率。
根据以上对夹紧机构的要求和钻床夹具的主要技术要求,本设计采用的夹紧机构比较简单,如图2-3所示。
图2-3 夹紧机构夹紧机构的原理是用固定扳手拧开上方螺母,这个过程中螺母下方的夹紧体在弹簧作用下自动升起,从而达到松开工件的作用。
原理简单,操作简单,根据测量需要拧开12mm。
2.3.4选择导向装置刀具的导向是为了保证孔的位置精度,增加钻头的支撑以提高其刚度,减少刀具的变形,保证孔加工的位置精度,常用的几种钻套如下图所示。
