2017年山东省济宁市中考物理试卷有答案

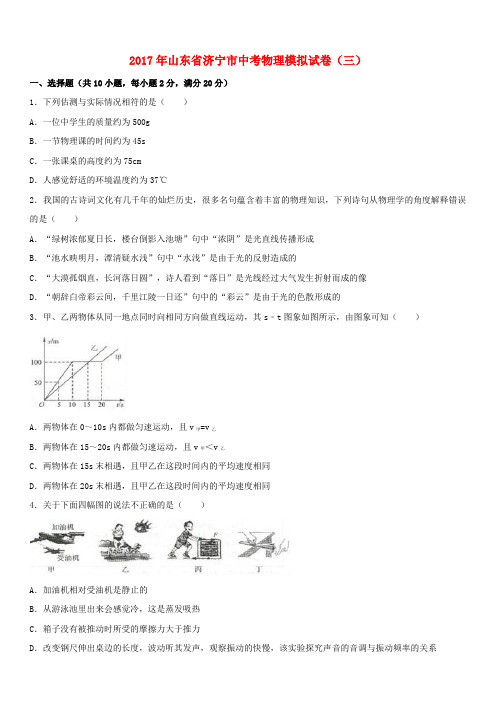

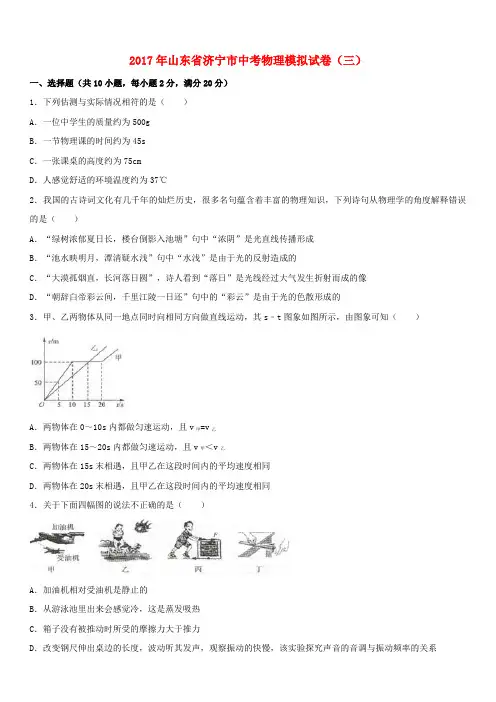

2017年山东省济宁市中考物理模拟试卷（三）一、选择题（共10小题，每小题2分，满分20分）1．下列估测与实际情况相符的是（）A．一位中学生的质量约为500gB．一节物理课的时间约为45sC．一张课桌的高度约为75cmD．人感觉舒适的环境温度约为37℃2．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（）A．“绿树浓郁夏日长，楼台倒影入池塘”句中“浓阴”是光直线传播形成B．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的C．“大漠孤烟直，长河落日圆”，诗人看到“落日”是光线经过大气发生折射而成的像D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的3．甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（）A．两物体在0～10s内都做匀速运动，且v甲=v乙B．两物体在15～20s内都做匀速运动，且v甲＜v乙C．两物体在15s末相遇，且甲乙在这段时间内的平均速度相同D．两物体在20s末相遇，且甲乙在这段时间内的平均速度相同4．关于下面四幅图的说法不正确的是（）A．加油机相对受油机是静止的B．从游泳池里出来会感觉冷，这是蒸发吸热C．箱子没有被推动时所受的摩擦力大于推力5．如图情境中，最下面的棋子被尺快速打出．下列说法正确的是（ ）A ．下面的棋子被打出后，仍受到尺的作用B ．下面的棋子被打出去，说明力是物体运动的原因C ．上面的棋子将落在正下方，是由于受到惯性的作用D ．上面的棋子将落在正下方，是由于惯性且受到重力的作用6．对下列实验的解释错误的是（ ）A ．甲：压力相同时，压强随受力面积的增大而增大B ．乙：同一深度，液体内部向各个方向的压强相等C ．丙：马德堡半球实验证明了大气压强的存在D ．丁：托里拆利实验测量出了大气压强的大小7．图中能让电流表指针发生偏转的实验操作是（ ）A ．开关断开，导体棒ab 向右运动B ．开关闭合，导体棒ab 向右运动C ．开关闭合，导体棒ab 向上运动D ．开关闭合，导体棒ab 向外运动8．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P 向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（ ）A ．B ．C ．D ．9．下列关于新材料及信息传递的说法中，正确的是（ ）A ．超导体主要用于制作电饭锅等电热器B ．半导体可用来制作LED 灯的发光二极管C．移动电话（手机）利用超声波传递信息D．卫星通信与光纤通信是现代通信的两种方式，前者利用了电磁波，后者没有10．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（）A．握力300N时电路中电流为0.6AB．握力计工作电路的电源电压为3VC．R1连入电路阻值变化范围0﹣30ΩD．R2消耗的最小功率为0.5W二、填空题（共6小题，每小题2分，满分12分）11．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是联．工作时间长了，路由器外壳发烫，是由于电能转化成了能．12．如图所示，乒乓球从水里上浮直至漂浮在水面上．乒乓球在A位置时受到的浮力为F A，在B位置时受到的浮力为F B，则它们的大小关系是F A F B（选填“大于”、“等于”、“小于”）．已知乒乓球最终漂浮在水面时排开水的体积为3cm3，则乒乓球的质量是 g．13．生活处处皆物理，小夏很远就听出舅舅来了，他是根据来辨别的；爸爸和舅舅在房间抽烟，全家人都吸“二手烟”很难受，这是因为．14．如图所示，一个底面积为20cm2，深度为10cm的杯子装满水时，水对杯子底部的压强为Pa，水对杯子底部的压力为N．15．如图甲所示，电源电压恒定不变，闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则R1= Ω；当滑片P滑至最右端时，通电1min电流通过R1产生的热量是J．16．同学们想知道，在影响物体动能大小的因素中，哪个对动能影响更大，于是进行了实验测定，得到的数据如表所示．分析表格中对应的数据可知：对物体的动能影响更大，由表中数据可推测，小球的质量为60g、自由滚下的高度为20cm时，木块被撞后运动的距离s为cm．三、实验与作图题.17．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．18．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．19．如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．（1）在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是为了；（2）实验中，在判断平面镜中成的是实像还是虚像时，移走蜡烛B，在其像所在位置放一光屏后，人眼的观察位置应该是（选填“直接观察玻璃板后蜡烛B”“在玻璃板前蜡烛A这一侧不同的位置”“直接观察光屏”）；（3）在利用乙图装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎在离凸透镜5cm的地方，他判断凸透镜的焦距是cm，理由是．当蜡烛移动到如图示A点时，调节光屏得到清晰的像，根据此原理可以制造．20．“探究杠杆的平衡条件”的实验中：（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示．为使杠杆在位置平衡，应将杠杆左端螺母向边旋一些（选填“左”或“右”）．（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验．你认为第组实验更好，理由是．（3）改组测得一组数据如表所示：小明分析实验数据后认为杠杆平衡的条件是：动力+动力臂=阻力+阻力臂请你对小明的分析做出评价：．（4）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是：．21．拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．（1）图Ⅱ的实验电路连接中有一处错误，无法完成试验，连接错误的导线是（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表V1对应的曲线是（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是．（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻R x的阻值，闭合开关S后，接下来的操作是（只需写出操作过程和测量的科学量，不需写出表达式）．四、解答题（共2小题，满分11分）22．小雨通过如图甲所示滑轮组将水中物体匀速提升至空中，他所用拉力F与绳子自由端移动的距离s的关系图象如图乙所示．其中物体在空中匀速上升过程中滑轮组的机械效率为85%．每个滑轮等重，不计绳重、摩擦和水的阻力．求：（1）物体在空中上升1m，小雨做的功是多少？（2）每个滑轮的重力是多少？（3）物体的密度是多少？23．某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容．在用微波炉给水加热的2min内，求：（1）水吸收的热量．[c水=4.2×l03J/（kg•℃）]（2）微波炉的实际功率．（3）微波炉的加热效率．2017年山东省济宁市中考物理模拟试卷（三）参考答案与试题解析一、选择题（共10小题，每小题2分，满分20分）1．下列估测与实际情况相符的是（）A．一位中学生的质量约为500gB．一节物理课的时间约为45sC．一张课桌的高度约为75cmD．人感觉舒适的环境温度约为37℃【考点】质量的估测；温度；时间的估测；长度的估测．【分析】可根据生活经验及所学物理知识逐一分析，估测物体的实际物理量，选择正确答案．【解答】解：A、一位中学生的质量约为50kg，此选项不符合实际；B、一节物理课的时间约为45min，此选项不符合实际；C、一张课桌的高度约为75cm，此选项符合实际；D、人体感觉最舒适的温度约为23℃，此选项不符合实际．故选C．2．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（）A．“绿树浓郁夏日长，楼台倒影入池塘”句中“浓阴”是光直线传播形成B．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的C．“大漠孤烟直，长河落日圆”，诗人看到“落日”是光线经过大气发生折射而成的像D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的【考点】光直线传播的应用；光的折射现象及其应用；光的色散．【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；（2）当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；（3）当光从一种介质斜射入另一种介质时，传播方向会发生偏折，这就是光的折射，复色光发生折射时，会出现色散现象，如：海市蜃楼、看水里的鱼比实际位置浅、雨后天空中的彩虹等都是光的折射形成的．【解答】解：A、“绿树阴浓夏日长，楼台倒影入池塘”中“浓阴”是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故A正确；B、“池水映明月，潭清疑水浅”中“水浅”是水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅，故B错误；C、“大漠孤烟直，长河落日圆”中，“落日”是由于大气分布不均匀，下部空气密度大，上部空气密度小，落日发出的光在不均匀的空气中传播时发生折射，折射光线不断向下偏折，我们逆着折射光线看去所看到的落日位置比实际位置高，我们看到的“落日”是由于光的折射而形成的太阳的虚像，故C正确；D、“朝辞白帝彩云间，千里江陵一日还”中的“彩云”是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D正确．故选B．3．甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（）A．两物体在0～10s内都做匀速运动，且v甲=v乙B．两物体在15～20s内都做匀速运动，且v甲＜v乙C．两物体在15s末相遇，且甲乙在这段时间内的平均速度相同D．两物体在20s末相遇，且甲乙在这段时间内的平均速度相同【考点】速度与物体运动．【分析】（1）在s﹣t图象中，一条斜线表示物体做的是匀速直线运动，根据图象读出甲乙同学在相同时间内通过的路程，即可比较出两物体的运动速度；（2）据图可知，物体在15～20s内甲静止，乙做匀速直线运动；（3）由图象可以看出两同学在0～15s内通过的路程相等，且在此时相遇．【解答】解：A、由图象看出两同学在0～10s内的图象是一条斜线，表示物体做的是匀速直线运动，且在相同时间内乙同学通过的路程大于甲同学通过的路程，所以v甲＜v乙，故A错误；B、据图可知，物体在15～20s内甲静止，乙做匀速直线运动，故甲的速度小于乙的速度，故B错误；C、由图象看出两同学在15s末相遇，且0～15s内通过的路程相等，都是100m，且所用的时间相同，所以甲乙在这段时间内的平均速度相同，故C正确；D、据上面的分析可知，两个物体在15s末相遇，故D错误．故选C．4．关于下面四幅图的说法不正确的是（）A．加油机相对受油机是静止的B．从游泳池里出来会感觉冷，这是蒸发吸热C．箱子没有被推动时所受的摩擦力大于推力D．改变钢尺伸出桌边的长度，波动听其发声，观察振动的快慢，该实验探究声音的音调与振动频率的关系【考点】参照物及其选择；蒸发及其现象；二力平衡条件的应用；频率及音调的关系．【分析】解答此题从以下知识点入手：①首先看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；②物质由液态变为气态叫汽化，汽化吸热；③箱子没有被推动是由于二力平衡；④音调的高低与频率有关．【解答】解：A、加油机相对受油机的位置没有发生变化，所以说加油机相对受油机是静止的，故本选项正确；B、人身上的水蒸发吸热，使温度降低，故感到冷，故本选项正确；C、箱子没有被推动时所受的摩擦力等于推力，故本选项错误；D、改变钢尺伸出桌边的长度，波动听其发声，观察振动的快慢，该实验探究声音的音调与振动频率的关系，故本选项正确．故选C．5．如图情境中，最下面的棋子被尺快速打出．下列说法正确的是（）A．下面的棋子被打出后，仍受到尺的作用B．下面的棋子被打出去，说明力是物体运动的原因C．上面的棋子将落在正下方，是由于受到惯性的作用D．上面的棋子将落在正下方，是由于惯性且受到重力的作用【考点】惯性现象．【分析】结合以下知识可对选项中的描述逐一做出判断：（1）物体保持原来运动状态不变的性质叫惯性．惯性是物体的固有属性，大小只与物体的质量有关；（2）力是改变物体运动状态的原因；（3）地面附近的一切物体都受到重力的作用，重力的大小与物体的质量有关．【解答】解：A、下面的棋子被打出后，由于惯性向前运动，不再受到尺的作用，故A错误；B、下面的棋子被打出去，说明力是改变物体运动状态的原因，不是物体运动的原因，故B错误；C、上面的棋子将落在正下方，是由于受到重力的作用，惯性是物体固有的属性，不能说受到惯性的作用，故C错误；D、上面的棋子将落在正下方，是由于惯性且受到重力的作用，故D正确．故选D．6．对下列实验的解释错误的是（）A．甲：压力相同时，压强随受力面积的增大而增大B．乙：同一深度，液体内部向各个方向的压强相等C．丙：马德堡半球实验证明了大气压强的存在D．丁：托里拆利实验测量出了大气压强的大小【考点】压强；液体的压强的特点；大气压强的存在；大气压强的测量方法．【分析】（1）压强的大小与压力和接触面积有关；（2）液体内部压强与液体的密度和深度有关；（3）马德堡半球实验证明了大气压强的存在；（4）托里拆利实验第一次较为准确的测量出了大气压强的大小；【解答】解：A、据图可知，右边手指所受的压强大，即说明在压力一定时，接触面积越小，压强越大，故A错误；B、据图可知，相同的深度，液体喷射的距离相同，即说明同一深度，液体内部向各个方向的压强相等，故B正确；C、据图可知，马德堡半球内部空气被抽出，气压变小，外界大气压大于内部压强，所以在外界大气压的作用下将两个半球压在一起，故能说明了大气压强的存在，故C正确；D、据图可知，托里拆利实验中玻璃管上方是真空，即管中水银柱的压强与外界大气压相等，所以通过计算水银柱的压强而测量出了大气压强的大小，故D正确；故选A．7．图中能让电流表指针发生偏转的实验操作是（）A．开关断开，导体棒ab向右运动B．开关闭合，导体棒ab向右运动C．开关闭合，导体棒ab向上运动D．开关闭合，导体棒ab向外运动【考点】产生感应电流的条件．【分析】掌握产生感应电流的条件是解答本题的关键，必须是闭合电路的一部分导体在磁场中做切割磁感线运动．【解答】解：A、要想产生感应电流，必须是闭合电路，而图中开关是断开的，不能产生感应电流，故A错误；B、要产生感应电流，导体必须做切割磁感线运动；图中磁感线方向竖直向下，故导体AB必须沿水平方向运动，B 图做的是切割磁感线运动且开关闭合，能产生感应电流，故B正确；CD、图中的导体不是沿水平方向运动，即导体没有做切割磁感线运动，不能产生感应电流，故CD错误．故选B．8．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A．B．C．D．【考点】欧姆定律的应用；流体压强与流速的关系；电路的动态分析．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I=可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．9．下列关于新材料及信息传递的说法中，正确的是（）A．超导体主要用于制作电饭锅等电热器B．半导体可用来制作LED灯的发光二极管C．移动电话（手机）利用超声波传递信息D．卫星通信与光纤通信是现代通信的两种方式，前者利用了电磁波，后者没有【考点】超导体的作用；半导体的特点；电磁波的传播．【分析】A、电热器利用电流的热效应来工作的，电热器工作时电能转化为内能；B、二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性；C、要解答本题需掌握：电磁波应用在生活科技中的哪些方面；D、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，而有线电话是利用变化的电流传递信息；网络通信是数字化通讯传递信息．【解答】解：A、当电阻为零时，不会产生电热，所以不能利用超导体用于电热器，故A错误；B、半导体的导电性介于导体和绝缘体之间，LED灯的核心元件发光二极管是由半导体材料制成的，故B正确；C、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故C错误；D、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故D错误．故选：B．10．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（）A．握力300N时电路中电流为0.6AB．握力计工作电路的电源电压为3VC．R1连入电路阻值变化范围0﹣30ΩD．R2消耗的最小功率为0.5W【考点】欧姆定律的应用；电功率的计算．【分析】分析清楚电路结构，应用串联电路特点与欧姆定律求出电源电压，滑动变阻器的最大阻值，应用电功率公式求出电阻消耗的功率，然后答题．【解答】解：由图示电路图可知，两电阻串联接入电路，电流表测电路电流；A、由图示电路图可知，握力最大为300N时，滑动变阻器阻值全部接入电路，电路总电阻最大，由欧姆定律可知，电路电流最小，由题意可知，此时电路电流为0.1A，故A错误；B、由图示电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路电阻最小，电路电流最大，为0.6A，由I=可知，电源电压：U=U2=I最大R2=0.6A×5Ω=3V，故B正确；C、滑动变阻器阻值全部接入电路时，电路电流为0.1A，由I=可知，R=R1+R2===30Ω，滑动变阻器最大阻值：R1=R﹣R2=30Ω﹣5Ω=25Ω，R1连入电路阻值变化范围0﹣25Ω，故C错误；D、R2消耗的最小功率P=I最小2R2=（0.1A）2×5Ω=0.05W，故D错误；故选B．二、填空题（共6小题，每小题2分，满分12分）11．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是并联．工作时间长了，路由器外壳发烫，是由于电能转化成了内能．【考点】串联电路和并联电路的辨别；电功的实质．【分析】（1）并联电路中各用电器互不影响；（2）用电器工作时，消耗了电能，得到了其他形式的能．【解答】解：路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，并且各电脑之间互不影响，因此各接口之间为并联连接；工作时间长了，外壳发烫，是由于电能转化成了内能．故答案为：并联；内．12．如图所示，乒乓球从水里上浮直至漂浮在水面上．乒乓球在A位置时受到的浮力为F A，在B位置时受到的浮力为F B，则它们的大小关系是F A等于F B（选填“大于”、“等于”、“小于”）．已知乒乓球最终漂浮在水面时排开水的体积为3cm3，则乒乓球的质量是 3 g．【考点】物体的浮沉条件及其应用．【分析】（1）由图可知乒乓球在A、B位置时，排开水的体积大小，然后根据阿基米德原理判断浮力大小；（2）根据物体的浮沉条件可知，漂浮时浮力等于其重力．【解答】解：（1）由图可知：乒乓球在A、B位置时都是浸没，排开水的体积相等，由F浮=ρgV排可知：F A=F B．（2）由于乒乓球最后漂浮在水面上，所以F浮=G球；由ρ=得，m球=m排=ρ水V排=1g/cm3×3cm3=3g．故答案为：等于；3．13．生活处处皆物理，小夏很远就听出舅舅来了，他是根据音色来辨别的；爸爸和舅舅在房间抽烟，全家人都吸“二手烟”很难受，这是因为分子在不停地做无规则的运动．。

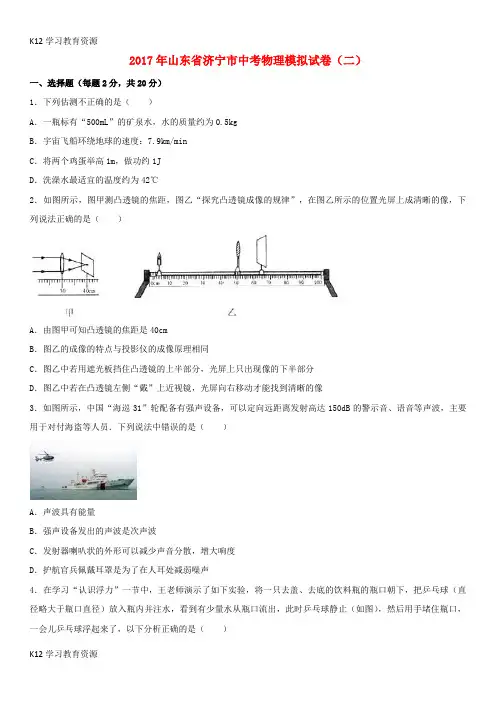

2017年山东省济宁市中考物理模拟试卷（二）一、选择题（每题2分，共20分）1．下列估测不正确的是（）A．一瓶标有“500mL”的矿泉水，水的质量约为0.5kgB．宇宙飞船环绕地球的速度：7.9km/minC．将两个鸡蛋举高1m，做功约1JD．洗澡水最适宜的温度约为42℃2．如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像3．如图所示，中国“海巡31”轮配备有强声设备，可以定向远距离发射高达150dB的警示音、语音等声波，主要用于对付海盗等人员．下列说法中错误的是（）A．声波具有能量B．强声设备发出的声波是次声波C．发射器喇叭状的外形可以减少声音分散，增大响度D．护航官兵佩戴耳罩是为了在人耳处减弱噪声4．在学习“认识浮力”一节中，王老师演示了如下实验，将一只去盖、去底的饮料瓶的瓶口朝下，把乒乓球（直径略大于瓶口直径）放入瓶内并注水，看到有少量水从瓶口流出，此时乒乓球静止（如图），然后用手堵住瓶口，一会儿乒乓球浮起来了，以下分析正确的是（）A．乒乓球上浮过程中，受到的浮力始终不变B．图中乒乓球静止时受到的支持力与受到的重力不平衡C．乒乓球上浮过程中，受到的浮力等于受到的重力D．图中乒乓球静止时没有受到浮力作用5．探究“影响滑动摩擦力大小的因素”活动中，小明用如图装置，用弹簧测力计拉动木块在水平木板上运动．测量中，小明发现弹簧测力计的示数时大时小．对此，小明做出以下分析，其中不正确的是（）A．木块对木板的压力大小可能是变化的B．木板表面不同位置的粗糙程度可能是不同的C．木块的运动可能不是匀速直线运动D．木板与木块的接触面积大小可能有改变6．能源、材料和信息是人类社会发展的三大支柱，下面有关内容不正确的是（）A．半导体制作的LED（发光二极管）具有单向导电性B．因为核聚变比核裂变放能量更大，所以被广泛利用于核电站C．不同广播电台发射电磁波的频率不相同D．能量的转化和转移具有方向性7．小莉根据下列表格中的数据，得出以下四个结论，其中错误的是（）A．体积相等的铁球和铝球，如果它们的质量相等，铁球可能是实心的B．质量相等的实心铁块和实心铝块，升高相同的温度，铁块吸收的热量较少C．体积相等的实心铜块和实心铝块，放出相等的热量，铝块温度降低得较多D．把温度为﹣8℃的冰块投入盛有0℃水的密闭隔热容器中一段时间后，冰的质量会增加8．如图所示是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出．关于此实验，分析不正确的是（）A．酒精不完全燃烧时热值不变B．能闻到酒精的气味说明分子在永不停息的做无规则运动C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D．纸筒飞出后瓶内气体的内能减小，温度降低9．下列知识结构正确的是（）A．B．C．D．10．如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V二、填空题（每空1分，共12分）11．生活中，“吸”字表述的现象，其原因各不相同．如图所示，用吸管“吸”饮料时，饮料是在作用下被“吸”入口中的．用吸尘器“吸”灰尘时，灰尘是由于空气流速越大，压强越的缘故被“吸”入吸尘器中的．12．如图所示，是晨晨同学探究焦耳定律的部分实验装置．已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝联在电路．若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为 J．13．图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动．在转动过程中，能量转化是，柱形物应具有较好的导电性和（填物理属性）．图乙所示的四个实验中，能说明该神奇转框工作原理的是．14．在建筑工地上，吊车是常见的一种起重设备，如图为吊车上的滑轮组的示意图，在起重过程中，钢丝绳用6×103N的拉力F，将重为1.2×104N的物体匀速提升6m（不计绳重和摩擦），则该滑轮组的机械效率为．15．小敏用水平方向的力F向前推动水平面上的木箱，如图甲所示，此过程中，推力F随时间t的变化情况如图丙所示，则第1s内木箱受到的摩擦力为，第2s木箱受到的合力为N，从3s到5s内，推力对木箱做的功为．16．在交通法规中严禁车辆“超载”，请从物理学的角度谈谈认识：．三、实验与作图题（共17分）17．（1）如图甲为电磁铁强弱演示仪，其原理是当电磁铁的磁性增强时，小磁片因受到电磁铁的作用而发生转动，使得磁针指示的数值增大，请在图中标出电源正负极．（2）如图乙所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．18．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确．请在下面的表格中写出遇到问题时你的解决方案．19．小明妈妈自酿了很多红葡萄酒，小明想知道自酿红葡萄酒的密度，于是和学习小组的同学们一起用天平和量筒进行测量，他们的操作如下：（1）将托盘天平放在水平桌面上并调节天平平衡．（2）用天平测量空烧杯的质量，如图甲是小明测量过程中的情景，他的错误是 ，纠正错误后，测得空烧杯的质量是41.6g ．（3）取适量的葡萄酒倒入烧杯中，用天平测葡萄酒和烧杯的总质量，天平平衡时，右盘中砝码及游码的位置如图乙所示，其总质量为g ．（4）将烧杯中的葡萄酒全部倒入量筒中（如图丙所示），量筒中的红葡萄酒的体积是 cm 3，根据测量数据计算出葡萄酒的密度是 g/cm 3．（5）分析以上步骤，测出葡萄酒的密度偏 （填“大”或“小”）．20．在“探究电流与电压的关系”实验中，提供的器材有：电源（电压4.5V 且不变），小灯泡（标有“2.5V 0.3A”），定值电阻R （阻值为10Ω），滑动变阻器R 0（标有“50Ω），学生用双量程电流表和电压表，导线若干：（1）某实验小组经过相互讨论，完成了该实验方案的三次设计．由图甲到图乙，改进的理由是 ；接着小组再优化电路设计，由图乙到图丙．（2）如图丙，实验中，如果出现了电流表示数为0，电压表示数接近4.5V，电路发生的故障可能是．（3）故障排除后，接着在图丙所示的电路中，闭合开关S，移动变阻器滑片 P 到某位置时，发现两电表中某一个表的指针达到满刻度，如图（丁）或（戊）所示．此时电流表的示数为，电压表的示数为．（4）多次调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如表所示，分析数据得到结论：．（5）最后用图丙电路“探究电流与电阻关系”，当定值电阻为10Ω时，对应的电流表示数为0.15A，接着为了测量更多组数据，又提供了15Ω、20Ω、25Ω、30Ω、35Ω定值电阻各一个，其中定值电阻不能使用．四、计算题（共11分）21．夏满同学在过生日时收到了一个内有“生日快乐”的小水晶球，如图所示为他用量筒、小玻璃杯、水来测量水晶球密度的实验示意图，请根据示意图提供的信息（g=10N/kg）．求：（1）小水晶球在图乙位置时所受浮力；（2）小水晶球的密度．22．我校物理兴趣小组设计了一种测定风力的装置，其原理如图甲所示，迎风板与一压敏电阻R n连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力的变化而变化．压敏电阻R x与迎风板承受风力F的关系如图乙所示．已知电源电压恒为4.5V，定值电阻R=1.0Ω．（1）若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图中适当位置画出电压表．（2）无风时，求电压表的示数和定值电阻中的电功率；（3）如果电压表的量程为0～3V，求该装置所能测量的最大风力．（4）若把电压表改成风力表，它的刻度是否均匀？请说明理由．2017年山东省济宁市中考物理模拟试卷（二）参考答案与试题解析一、选择题（每题2分，共20分）1．下列估测不正确的是（）A．一瓶标有“500mL”的矿泉水，水的质量约为0.5kgB．宇宙飞船环绕地球的速度：7.9km/minC．将两个鸡蛋举高1m，做功约1JD．洗澡水最适宜的温度约为42℃【考点】质量的估测；温度；速度与物体运动；功的计算．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出不符合生活实际的答案．【解答】解：A、水的密度是1.0g/cm3，一瓶500mL=500cm3的矿泉水质量在m=ρV=1.0g/cm3×500cm3=500g=0.5kg左右．此选项符合实际；B、宇宙飞船环绕地球的速度：7.9km/s．此选项不符合实际；C、两个鸡蛋的重力在1N左右，将两个鸡蛋举高1m做的功约W=Gh=1N×1m=1J．此选项符合实际；D、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在42℃左右．此选项符合实际．故选B．2．如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像【考点】凸透镜成像规律及其探究实验．【分析】（1）凸透镜成像的规律，研究的是成像特点与物距之间的关系，成像特点的变化与透镜的焦距有关．首先确定凸透镜的焦距；（2）然后结合凸透镜成像规律的表格：（3）结合凸透镜成像是由于光通过透镜会聚而成像和近视眼的成因和矫正方法．【解答】解：A、根据甲图可以知道f=10cm，故A错误；B、根据乙图u＞2f，应用应该是照相机，故B错误；C、挡住了透镜上半部分，光能通过下半部分会聚成像，只是光线变少了能成一个变暗的完整的像，故C错误；D、戴上近视眼镜（凹透镜）对光有发散作用，所以像会成在后面，光屏向右移动正确．故D正确．故选：D．3．如图所示，中国“海巡31”轮配备有强声设备，可以定向远距离发射高达150dB的警示音、语音等声波，主要用于对付海盗等人员．下列说法中错误的是（）A．声波具有能量B．强声设备发出的声波是次声波C．发射器喇叭状的外形可以减少声音分散，增大响度D．护航官兵佩戴耳罩是为了在人耳处减弱噪声【考点】声与能量；响度；防治噪声的途径．【分析】（1）声音既能够传递信息，又能够传递能量；（2）人耳能够听到的声音频率的范围是20Hz～20000Hz，低于20Hz的叫次声波，高于20000Hz的超声波；（3）响度指声音的强弱，是由物体振动的振幅决定的，还与距离发声体的远近有关；（4）减弱噪声的途径有：在声源处减弱、在传播过程中减弱、在人耳处减弱．【解答】解：A、声波具有能量，故A正确；B、强声设备发出的声波高达150dB，是人耳能够听到的，而次声波人耳是听不到的，故B不正确；C、声波定向发射器的喇叭状外观可以减少声音分散，增大响度，故C正确；D、护航官兵佩戴耳罩是为了在人耳处减弱噪声，故D正确．故选B．4．在学习“认识浮力”一节中，王老师演示了如下实验，将一只去盖、去底的饮料瓶的瓶口朝下，把乒乓球（直径略大于瓶口直径）放入瓶内并注水，看到有少量水从瓶口流出，此时乒乓球静止（如图），然后用手堵住瓶口，一会儿乒乓球浮起来了，以下分析正确的是（）A．乒乓球上浮过程中，受到的浮力始终不变B．图中乒乓球静止时受到的支持力与受到的重力不平衡C．乒乓球上浮过程中，受到的浮力等于受到的重力D．图中乒乓球静止时没有受到浮力作用【考点】物体的浮沉条件及其应用；浮力产生的原因．【分析】（1）乒乓球上浮过程中，根据阿基米德原理判断浮力的变化情况；（2）乒乓球静止时受到水的压力、重力和支持力作用，在这几个力的作用下处于静止状态．（3）浮力大于重力，物体上浮；（4）根据浮力产生的原因进行分析．【解答】解：A、乒乓球上浮过程中，露出水面之前排开水的体积不变，根据F浮=ρ水gV排可知浮力不变；当处于露出水面的上升过程中，排开水的体积减小，则根据F浮=ρ水gV排可知浮力减小；故A错误；B、乒乓球静止时，受重力、水的向下压力和支持力，在这三个力的作用下处于平衡状态；故B正确；C、乒乓球上浮过程中，重力不变，露出水面之前受到的浮力大于重力；露出水面的过程中，由排开水的体积减小，则浮力减小，小于重力，故C错误．D、图中乒乓球静止时，有少量水从瓶口流出，由于下表面没有水，不会出现向上的液体压力差，所以乒乓球不受浮力作用，故D正确．故选BD．5．探究“影响滑动摩擦力大小的因素”活动中，小明用如图装置，用弹簧测力计拉动木块在水平木板上运动．测量中，小明发现弹簧测力计的示数时大时小．对此，小明做出以下分析，其中不正确的是（）A．木块对木板的压力大小可能是变化的B．木板表面不同位置的粗糙程度可能是不同的C．木块的运动可能不是匀速直线运动D．木板与木块的接触面积大小可能有改变【考点】探究摩擦力的大小与什么因素有关的实验．【分析】根据影响摩擦力大小的因素及拉力大小的因素进行分析：（1）滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，压力、接触面的粗糙程度的变化，都会引起摩擦力大小的变化；（2）测量摩擦力大小时，根据二力平衡条件，需水平拉动木块做匀速直线运动．【解答】解：A、由题意知，小明用弹簧测力计拉动木块在水平木板上运动，所以木块对木板的压力始终等于木块的重力，不会造成摩擦力的改变，所以测力计示数不会变化，故A错误；B、摩擦力大小受接触面粗糙程度的影响，木板表面不同位置的粗糙程度不同，可能会造成木块在不同位置所受摩擦力不同，引起测力计示数变化，B正确；C、实验中水平拉动木块做匀速直线运动时，拉力大小等于摩擦力大小，若不是匀速，拉力与摩擦力不等，测力计示数可能会变化，C正确；D、摩擦力大小与接触面积大小无关，所以接触面积的变化不会引起测力计示数的变化，故D错误．故选AD．6．能源、材料和信息是人类社会发展的三大支柱，下面有关内容不正确的是（）A．半导体制作的LED（发光二极管）具有单向导电性B．因为核聚变比核裂变放能量更大，所以被广泛利用于核电站C．不同广播电台发射电磁波的频率不相同D．能量的转化和转移具有方向性【考点】半导体的特点；波速、波长和频率的关系；核裂变；能量转化和转移的方向性．【分析】（1）发光二极管是由半导体材料制成的，可将电能转化为光能，而且二极管具有单向导电性；（2）核裂变可控，而核聚变不可控；（3）不同频率的电磁波波速都相同，则波长与频率成反比；（4）能量可以相互转化或转移，但转化后的能源不一定能被利用．【解答】解：A、发光二极管具有单向导电性，故A正确；B、核电站获得核能是在可控的条件下进行的，其获得核能的途径是核裂变，故B错误；C、因为不同频率的电磁波在空气中的传播速度都相同，由于波速都相同，所以频率是不相同的，故C正确；D、能量转化和转移过程是具有方向性的，故D正确．故选B．7．小莉根据下列表格中的数据，得出以下四个结论，其中错误的是（）A．体积相等的铁球和铝球，如果它们的质量相等，铁球可能是实心的B．质量相等的实心铁块和实心铝块，升高相同的温度，铁块吸收的热量较少C．体积相等的实心铜块和实心铝块，放出相等的热量，铝块温度降低得较多D．把温度为﹣8℃的冰块投入盛有0℃水的密闭隔热容器中一段时间后，冰的质量会增加【考点】控制变量法与探究性实验方案．【分析】（1）铁的密度大于铝的密度，体积相等的铁球和铝球，如果是实心的，铁的质量大于铝的质量，如果它们的质量相等，铁一定是空心的；（2）由表中知道铁和铝比热容的大小关系，又知道m相同，升高的温度相同，根据吸热公式判断；（3）由表中知道铜和铝比热容的大小关系，又知道V相同，放出相等的热量，根据放热公式和m=ρV判断；（4）物体之间发生热传递的条件是有温度差，水的凝固点为0℃．【解答】解：A、铁的密度大于铝的密度，体积相等的铁球和铝球，如果是实心的，铁的质量一定大于铝的质量，故A不正确；B、由表中知道c铁＜c铝，又知道m相同，升高的温度△t相同，根据吸热公式Q吸=cm△t可知铝块吸收的热量较多，故B正确；C、由表中知道c铜ρ铜＞c铝ρ铝，又知道V相同，放出相等的热量，根据△t==可知铝块的比热容和密度的乘积较大，温度降低得较多，故C正确；D、﹣8℃的冰块投入密闭隔热盛有0℃水后，热量会由水传递给冰块，水的内能减小，温度下降度低于0℃，水会结冰，冰的质量会增大，故D正确．本题选错误的，故选A．8．如图所示是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出．关于此实验，分析不正确的是（）A．酒精不完全燃烧时热值不变B．能闻到酒精的气味说明分子在永不停息的做无规则运动C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D．纸筒飞出后瓶内气体的内能减小，温度降低【考点】分子的运动；燃料的热值；内燃机的四个冲程．【分析】热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否充分燃烧无关；不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动；做功改变内能的实质是能量的转化，物体对外做功是内能转化为机械能；物体吸收热量，温度升高、内能增加，物体放出热量，温度降低，内能减小．【解答】解：A、热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否充分燃烧无关，故A叙述正确；B、能闻到酒精的气味说明分子酒精分子在永不停息的做无规则运动，故B叙述正确；C、燃气推动纸筒飞出的过程相当于内燃机的做功冲程，故C叙述错误；D、纸筒飞出后瓶内气体的内能减小，温度降低，故D叙述正确．故选：C．9．下列知识结构正确的是（）A．B．C．D．【考点】动能和势能的转化与守恒；物质的三态及其基本特征；杠杆的分类．【分析】根据表中或图中所列知识结构，逐一做出判断即可．【解答】解：A、根据物质三种状态的分子结构特征可知，固态物质分子距离很小，分子间作用力很大；液态物质分子间距离较小，分子间作用力较大；气态物质分子间距离很大，作用力很小．故表中所列存在错误，故A错误；B、根据杠杆的分类，钓鱼竿属费力杠杆，其l1＜l2；钳子属省力杠杆，其l1＞l2；天平属等臂杠杆，其l1=l2．故表中所列存在错误，故B错误；C、物质从固态变为液态叫熔化，从液态变为气态叫汽化，但从气态变为固态叫凝华，故图中所列存在错误，故C 错误；D、机械能包括动能和势能，而势能又分为重力势能和弹性势能，故D正确．故选D．10．如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V【考点】电功率的计算；欧姆定律的应用．【分析】根据P=I2R结合两种情况定值电阻消耗的电功率求出两种情况下的电流关系，根据欧姆定律求出两种情况下R0两端的电压关系，然后根据串联电路的电压特点分别表示出选项中电压表的示数关系，找出符合题意的选项．【解答】解：设定值电阻R0的电功率由16W变成了4W时，电路中的电流由I1变为I2，则===，解得：I1=2I2，因R0电阻保持不变，所以，U1=2U2；A．当电压表原来的示数为4V时，R0两端的电压U1=8V﹣4V=4V，当电压表的示数为6V时，R0两端的电压U2=8V﹣6V=2V，符合U1=2U2，故A正确；B．当电压表原来的示数为3V时，R0两端的电压U1=8V﹣3V=5V，当电压表的示数为6V时，R0两端的电压U2=8V﹣6V=2V，不符合U1=2U2，故B错误；C．当电压表原来的示数为3V时，R0两端的电压U1=8V﹣3V=5V，当电压表的示数为5V时，R0两端的电压U2=8V﹣5V=3V，不符合U1=2U2，故C错误；D．当电压表原来的示数为2V时，R0两端的电压U1=8V﹣2V=6V，当电压表的示数为4V时，R0两端的电压U2=8V﹣4V=4V，不符合U1=2U2，故D错误．故选A．二、填空题（每空1分，共12分）11．生活中，“吸”字表述的现象，其原因各不相同．如图所示，用吸管“吸”饮料时，饮料是在大气压作用下被“吸”入口中的．用吸尘器“吸”灰尘时，灰尘是由于空气流速越大，压强越小的缘故被“吸”入吸尘器中的．【考点】大气压强的存在；流体压强与流速的关系．【分析】（1）吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里．（2）在气体和液体中，流速大的位置压强小．【解答】解：（1）用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管；（2）用吸尘器“吸”灰尘时，吸尘器内空气流速大压强小，吸尘器外空气流速小压强大，在压强差的作用下灰尘被“吸”入吸尘器中的．故答案为：大气压；小．12．如图所示，是晨晨同学探究焦耳定律的部分实验装置．已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝串联在电路．若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为27 J．【考点】焦耳定律的计算公式及其应用．【分析】（1）电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；（2）由焦耳定律Q=I2Rt可知，Q与I、R及t有关，故据题目中的数据解析即可．【解答】解：已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应控制电流和通电时间相同，即需要将两个电阻丝串联接入电路即可；若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为Q=I2Rt=（0.3A）2×5Ω×60s=27J；故答案为：串； 27．13．图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动．在转动过程中，能量转化是电能转化为机械能，柱形物应具有较好的导电性和磁性（填物理属性）．图乙所示的四个实验中，能说明该神奇转框工作原理的是 A ．【考点】磁场对通电导线的作用．【分析】本实验利用了通电导体在磁场中受力的原理，因此，要有磁场的存在，同时还要有电流的存在．这一过程中，将电能转化为机械能．【解答】解：（1）金属线框绕电池转动过程中将电能转化为机械能；（2）在实验中，圆柱形物体提供了磁场，同时还是电路的一部分，因此，它具有导电性和磁性．（3）在本实验中，铜线框之所以能够转动，是由于通电线框在磁场中受力，同电动机的原理相同．A、是电动机的原理图，是根据通电导体在磁场中受到力的作用做成的，故A正确；B、是发电机的原理图，是根据电磁感应现象制成的，故B错误；C、是奥斯特实验，说明电流的周围存在磁场，故C错误；D、是电磁铁的原理图，故D错误；故答案为：电能转化为机械能；磁性；A．14．在建筑工地上，吊车是常见的一种起重设备，如图为吊车上的滑轮组的示意图，在起重过程中，钢丝绳用6×103N的拉力F，将重为1.2×104N的物体匀速提升6m（不计绳重和摩擦），则该滑轮组的机械效率为66.7% ．。

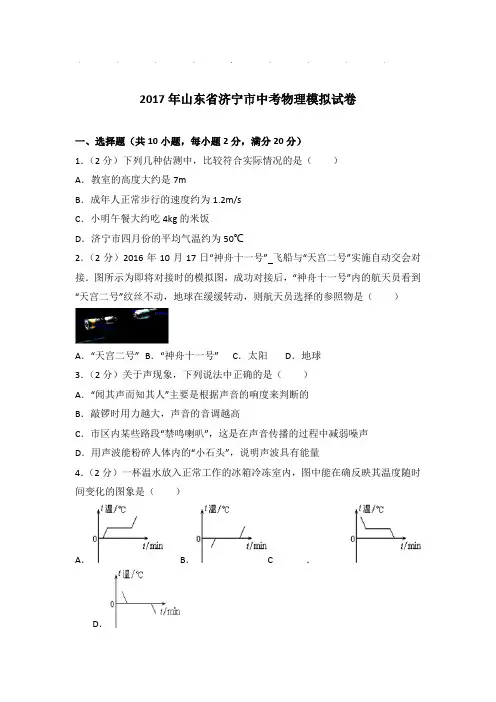

2017年山东省济宁市中考物理模拟试卷一、选择题（共10小题，每小题2分，满分20分）1．（2分）下列几种估测中，比较符合实际情况的是（）A．教室的高度大约是7mB．成年人正常步行的速度约为1.2m/sC．小明午餐大约吃4kg的米饭D．济宁市四月份的平均气温约为50℃2．（2分）2016年10月17日“神舟十一号”飞船与“天宫二号”实施自动交会对接．图所示为即将对接时的模拟图，成功对接后，“神舟十一号”内的航天员看到“天宫二号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是（）A．“天宫二号”B．“神舟十一号”C．太阳D．地球3．（2分）关于声现象，下列说法中正确的是（）A．“闻其声而知其人”主要是根据声音的响度来判断的B．敲锣时用力越大，声音的音调越高C．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声D．用声波能粉碎人体内的“小石头”，说明声波具有能量4．（2分）一杯温水放入正常工作的冰箱冷冻室内，图中能在确反映其温度随时间变化的图象是（）A．B．C．D．5．（2分）关于电磁波与信息技术，下列叙述正确的是（）A．电磁波只能用于通信B．手机既能发射电磁波也能接收电磁波C．电磁波的应用对人类有利无害D．卫星通信不需要利用电磁波传递信息6．（2分）如图所示四个实验现象中，揭示了电动机工作原理的是（）A ．B ．C．D ．7．（2分）如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（）A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用B．飞机在不同高度飞行时，受到的大气压力都相同C．飞机在匀速爬升过程中，动能和重力势能都增大D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力8．（2分）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）A． B．C．D．9．（2分）归纳知识结构可以帮助我们梳理知识间的联系，下列知识结构归纳正确的是（）A．B．C．D．10．（2分）如图所示的电路中，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表和电流表的示数的比值不变D．电路消耗的总功率变小二、填空题（共6小题，每小题2分，满分12分）11．（2分）一杯牛奶，喝掉一半．剩余的牛奶与原牛奶相比较，质量，密度．（都选填“变大”“变小”或“不变”）12．（1分）我国每年要消耗数千万桶原油用于制造塑料袋，现已知原油的热值为4.4×l07J/kg，完全燃烧2kg原油，能释放出J的热量，塑料袋的使用不仅消耗能源，而且污染环境，因此我们要少用或不用一次性塑料袋．13．（4分）小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．（1）测得焦距小于10cm的是图．（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是图．（3）目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有作用（选填“会聚”或“发散”）．14．（2分）图是装修中常用的膨胀螺丝，安装时需先用电钻在墙上打孔，钻头打完孔后发烫，这是通过改变了钻头的内能．膨胀螺丝利用楔形斜度来促使膨胀，增大从而增大摩擦力，达到固定效果．15．（1分）在如图的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明导体的电阻与导体的有关．16．（2分）如图所示，是小宇同学探究焦耳定律的部分实验装置．已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝串联在电路．若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为J．三、解答题（共7小题，满分28分）17．（2分）如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．18．（2分）如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．19．（3分）某物理学习小组想探究并联电路中电流的规律，他们设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，小燕同学开始连接电路，在连接电路过程中，开关应该是的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．小燕同学分析数据后得出结论：并联电路中各支路电流相等．（2）小美同学认为小燕同学得出的实验结论可能错误，主要原因是：．（3）小浩说，我们应该换另外两个规格（选填“相同”或“不同”）的小灯泡再次实验．20．（4分）为了验证光的反射定律，小明同学准备了一块平面镜、一块画有法线ON的可折叠硬纸板、直尺、激光笔、量角器及铅笔等．（1）如图甲所示，把沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角．改变光的入射角度，重复上述实验步骤．该实验探究的问题是．A．反射光线与入射光线是否分居法线两侧B．反射光线与入射光线是否在同一平面上C．反射角的大小与入射角的大小有什么关系D．光反射时是否遵循光的反射规律（2）沿ON将纸板向后折，纸板上（选填“能”或“不能”）看到反射光线．（3）如图甲，当纸板在同一平面上，让入射光线AO射向镜面，在纸板右侧看到反射光线OB，若保持镜子上的入射点位置在O点不变，将入射光线AO逆时针转10°，则反射光线OB将时针转．21．（7分）在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图的装置，将同一物体分别逐渐浸入到水和酒精中，在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图1所示的装置，将同一物体分别逐渐浸入到水和酒精中，为了便于操作和准确收集数据，用升降台调节溢水杯的高度来控制物体排开液体的体积．他们观察并记录了弹簧测力计的示数及排开液体的体积．实验数据记录在表中．（1）分析表中数据，第一次实验中物体所受的浮力F浮=N；（2）分析比较实验序号1、2和3（或4、5和6）可初步得出结论：当液体的种类相同时，排开液体的体积越，浸在液体中的物体受到的浮力越大；分析比较实验序号，可初步得出结论：当排开液体的体积相同时，液体的密度越大，浸在液体中的物体受到的浮力越大；（3）请你计算出第一次实验中物体排开水受到的重力G排=N．通过比较每次实验中物体受到的浮力和它排开液体的重力的关系，还可以验证原理；（4）实验中小明同学观察到将同一个物体浸没在密度越大的液体中时，弹簧测力计的示数越小．于是他灵机一动，在弹簧测力计下挂了一个重1.5N的物块，如图甲所示；当他把物块浸没在水中时，如图乙所示，弹簧测力计的读数为0.5N，他就在0.5N处对应标上1.0g/cm3的字样；当他把物块浸没在酒精中时，如图丙所示，应该在弹簧测力计刻度盘的N处对应标上0.8g/cm3字样，聪明的他就将图甲所示装置改装成了一个能测液体密度的密度秤．22．（4分）家用电饭煲是利用电流的热效应来工作的，某电饭煲的额定电压为220V，它的额定功率为1100W（不考虑温度对电阻值的影响）．则（1）电饭煲正常工作的电流是多大？（2）电饭煲正常工作30min消耗的电能是多少kW•h？23．（6分）电动自行车以其轻便、经济、环保倍受消费者青睐．某型号电动自行车的主要技术参数如表所示．（1）若骑车的人重60kg，行驶时两轮胎与地的接触面积共为1.0x10﹣2m2，那么车对地面的压强多大？（g=10N/kg）（2）在某平直路段上，电动自行车以7m/s的速度匀速行驶时，受到的平均阻力为40N．则1s内动力对电动自行车所做的功是多少？电动自行车的效率是多大？2017年山东省济宁市中考物理模拟试卷参考答案与试题解析一、选择题（共10小题，每小题2分，满分20分）1．（2分）下列几种估测中，比较符合实际情况的是（）A．教室的高度大约是7mB．成年人正常步行的速度约为1.2m/sC．小明午餐大约吃4kg的米饭D．济宁市四月份的平均气温约为50℃【解答】解：A、一层楼的高度在3m左右，教室的高度与一层楼差不多，在3m左右．故A 不符合实际；B、成年人正常步行的速度在4km/h=4×m/s≈1.2m/s左右．故B符合实际；C、中学生午餐食用米饭质量一般在300g=0.3kg左右．故C不符合实际；D、济宁市四月份最高气温不超过35℃，平均气温不可能达到50℃．故D不符合实际．故选B．2．（2分）2016年10月17日“神舟十一号”飞船与“天宫二号”实施自动交会对接．图所示为即将对接时的模拟图，成功对接后，“神舟十一号”内的航天员看到“天宫二号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是（）A．“天宫二号”B．“神舟十一号”C．太阳D．地球【解答】解：成功对接后，“天宫二号”和“神舟十一号”的位置不变，“神舟十一号”内的航天员看到“天宫二号”纹丝不动，航天员选择的参照物是“神舟十一号”；“天宫二号”与太阳、地球的位置不断发生变化，参照物不能选择被研究的物体本身，故B正确．故选B．3．（2分）关于声现象，下列说法中正确的是（）A．“闻其声而知其人”主要是根据声音的响度来判断的B．敲锣时用力越大，声音的音调越高C．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声D．用声波能粉碎人体内的“小石头”，说明声波具有能量【解答】解：A、“闻其声而知其人”说的是听到声音就可以知道是哪个人，音色指的是声音的特色，不同人的音色是不同的，根据不同的音色可以辨别是哪位熟人．B、敲锣时用力越大，锣面振动的幅度越大，发出的锣声响度越大，与音调无关；C、“禁鸣喇叭”不让汽车放出声音，是在声源处减弱噪声的；D、声波可以传递能量，超声波发声体振动快，可以清除体内的结石．故选：D．4．（2分）一杯温水放入正常工作的冰箱冷冻室内，图中能在确反映其温度随时间变化的图象是（）A．B．C．D．【解答】解：将一杯常温的开水放入正常工作的冰箱的冷冻室中，水的温度逐渐降低，经过一段时间后，水达到凝固温度0℃并逐渐凝固；当水全部凝固后，冰的温度再次降低．由于A和B中图象温度升高，所以A和B都不正确；由于C 图中的凝固点不是0℃，所以C不正确．故选D．5．（2分）关于电磁波与信息技术，下列叙述正确的是（）A．电磁波只能用于通信B．手机既能发射电磁波也能接收电磁波C．电磁波的应用对人类有利无害D．卫星通信不需要利用电磁波传递信息【解答】解：A、电磁波不只用来通信，还可以传递能量，例如微波炉就是利用了电磁波传递能量，故A错误；B、手机既可以发射电磁波，也可以接收电磁波，故B正确；C、电磁波对人类是有辐射的，可引起人体病变，故C错误；D、卫星通信是利用电磁波来实现的，故D错误．故选B．6．（2分）如图所示四个实验现象中，揭示了电动机工作原理的是（）A．B．C．D．【解答】解：A、是奥斯特实验图，小磁针发针偏转说明通电导体周围有磁场，不符合题意；B、是探究电磁铁的磁性强弱与电流大小的关系实验，不符合题意；C、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；D、是电磁感应的实验图，属于发电的原理，不符合题意；故选C．7．（2分）如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（）A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用B．飞机在不同高度飞行时，受到的大气压力都相同C．飞机在匀速爬升过程中，动能和重力势能都增大D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力【解答】解：A、飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用，此选项正确；B、飞机在不同高度飞行时，受到的大气压力不相同，此选项错误；C、飞机在匀速爬升过程中，动能不变和重力势能增大，此选项错误；D、飞机的机翼上凸下平，使机翼上方空气流速快压强小，从而获得向上的，此选项错误．故选：A．8．（2分）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）A ．B ．C ．D ．【解答】解：A、当闭合开关S l、断开S2时，灯泡L1不亮，所以不符合题意；B、当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；C、当闭合开关S l、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当S l、S2都闭合时，两灯都亮，与表格完全一致，符合题意；D、当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意；故选C．9．（2分）归纳知识结构可以帮助我们梳理知识间的联系，下列知识结构归纳正确的是（）A．B．C．D．【解答】解：A、固态物质分子间距很小，分子间相互作用力非常大；液态物质分子间距较大，分子间相互作用力较小；气态物质分子间距非常大，分子之间基本无相互作用力，故A错误；B、使用钓鱼竿时，动力臂小于阻力臂，所以钓鱼竿是费力杠杆；使用钳子时，动力臂大于阻力臂，所以钳子是省力杠杆，故B错误；C、物质由固态变为液态是熔化，由液态变为气态是汽化，由气态变为固态是凝华而不是升华，故C错误；D、机械能可分为动能与势能，势能又分为重力势能与弹性势能，故D正确．故选D．10．（2分）如图所示的电路中，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表和电流表的示数的比值不变D．电路消耗的总功率变小【解答】解：由电路图可知，开关S2断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当开关S2闭合时，电路为R1的简单电路，电压表测R1两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，开关S2由断开到闭合的过程中，电路中的电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故B错误；由U=IR可知，R1两端的电压变大，即电压表的示数变大，故A错误；由R=可知，电压表和电流表的示数的比值等于R1的阻值，所以，电压表和电流表的示数的比值不变，故C正确；由P=UI可知，电路消耗的总功率变大，故D错误．故选C．二、填空题（共6小题，每小题2分，满分12分）11．（2分）一杯牛奶，喝掉一半．剩余的牛奶与原牛奶相比较，质量变小，密度不变．（都选填“变大”“变小”或“不变”）【解答】解：一杯牛奶，喝掉一半，质量和体积均减小一半．密度是物质的一种特性，不随物体的多少而变化，所以不变．故答案为：变小；不变．12．（1分）我国每年要消耗数千万桶原油用于制造塑料袋，现已知原油的热值为4.4×l07J/kg，完全燃烧2kg原油，能释放出8.8×107J的热量，塑料袋的使用不仅消耗能源，而且污染环境，因此我们要少用或不用一次性塑料袋．【解答】解：=mq=2kg×4.4×107J/kg=8.8×107J；完全燃烧2kg原油放出的热量：Q放故答案为：8.8×107．13．（4分）小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．（1）测得焦距小于10cm的是图乙．（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是丙图．（3）目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度大于0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有发散作用（选填“会聚”或“发散”）．【解答】解：（1）实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距；凸透镜的凸度越大，焦距越小，由图可以看出，乙图的凸度比丙图大，则测得焦距小于10cm的是图乙；（2）由于凸透镜会聚能力越弱（焦距越大），像距越大，所以据图可知，3个透镜分别对着远处的某一物体，丙图的会聚能力最弱，则像距最大．（3）近视眼患者戴的是凹透镜，凹透镜四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度大于0.05mm，其对光线有发散的作用；故答案为：（1）乙；（2）丙；（3）大于；发散．14．（2分）图是装修中常用的膨胀螺丝，安装时需先用电钻在墙上打孔，钻头打完孔后发烫，这是通过做功改变了钻头的内能．膨胀螺丝利用楔形斜度来促使膨胀，增大压力从而增大摩擦力，达到固定效果．【解答】解：钻头打完孔后发烫，这是通过做功改变了钻头的内能；膨胀螺丝紧紧的固定在墙体内是依靠膨胀管与孔之间的摩擦力，这里是用增大压力的方法来增大摩擦，达到紧固的目的．故答案为：做功；压力．15．（1分）在如图的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明导体的电阻与导体的长度有关．【解答】解：当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．故答案为：长度；16．（2分）如图所示，是小宇同学探究焦耳定律的部分实验装置．已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝串联在电路．若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为27 J．【解答】解：若电路中的电流为0.3A，由串联电路中电流处处相等和焦耳定律，可得甲电阻丝在1min内产生的热量为：Q=I2Rt=（0.3A）2×5Ω×60s=27J．故答案为：27．三、解答题（共7小题，满分28分）17．（2分）如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．【解答】解：光从空气垂直射入玻璃砖内传播方向不变；光从玻璃斜射入空气中时，首先过入射点垂直于玻璃砖的右表面画出法线，然后根据折射角大于入射角画出折射光线．如图所示：18．（2分）如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．【解答】解：人随自动扶梯一同匀速上升，因此小华相对于扶梯静止，则小华不受摩擦力，他受竖直向下的重力和竖直向上的支持力；过重心作竖直向下的重力G和竖直向上的支持力F；因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示：．19．（3分）某物理学习小组想探究并联电路中电流的规律，他们设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，小燕同学开始连接电路，在连接电路过程中，开关应该是断开的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．小燕同学分析数据后得出结论：并联电路中各支路电流相等．（2）小美同学认为小燕同学得出的实验结论可能错误，主要原因是：由一次实验数据得出的结论具有偶然性（或选用了两个规格相同的灯泡）．（3）小浩说，我们应该换另外两个规格不同（选填“相同”或“不同”）的小灯泡再次实验．【解答】解：（1）为保护电路，连接电路时，开关应断开；（2）小燕同学得出的实验结论是：并联电路中各支路电流相等，之所以会出现这样的结果，是因为她实验时选择的两个灯泡规格相同，实验器材太特殊，且只测量了一组数据，实验次数太少，所以得出的结论具有偶然性，不具有普遍性；（3）根据归纳法的要求，为避免实验的偶然性，应选用不同的规格的灯泡，多次实验，比较多组数据才能得出具有普遍性的结论．故答案为：（1）断开；（2）由一次实验数据得出的结论具有偶然性（或选用了两个规格相同的灯泡）；（3）不同．20．（4分）为了验证光的反射定律，小明同学准备了一块平面镜、一块画有法线ON的可折叠硬纸板、直尺、激光笔、量角器及铅笔等．（1）如图甲所示，把沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角．改变光的入射角度，重复上述实验步骤．该实验探究的问题是C．A．反射光线与入射光线是否分居法线两侧B．反射光线与入射光线是否在同一平面上C．反射角的大小与入射角的大小有什么关系D．光反射时是否遵循光的反射规律（2）沿ON将纸板向后折，纸板上不能（选填“能”或“不能”）看到反射光线．（3）如图甲，当纸板在同一平面上，让入射光线AO射向镜面，在纸板右侧看到反射光线OB，若保持镜子上的入射点位置在O点不变，将入射光线AO逆时针转10°，则反射光线OB将顺时针转10°．【解答】解：（1）在此题中，已知入射光线AO和反射光线OB，测入射角与反射角的大小，并比较，改变光的入射角度，即若将AO向ON靠近，入射角减小，反射角等于入射角，所以OB也靠近法线，若将AO向ON远离，入射角增大，反射角等于入射角，所以OB也远离法线，因此该实验探究的问题是反射角的大小与入射角的大小有什么关系，故选C；（2）根据光的反射定律：在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内；所以沿ON将右侧纸板向后折，则在纸板上都不能看到反射光线；（3）此时∠BON=∠AON．若将AO向ON远离，则OB向ON远离；因此保持入射点位置不变，若将入射光线AO逆时针转10°，则反射光线OB顺时针转10°．故答案为：（1）C；（2）不能；（3）顺；10°．21．（7分）在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图的装置，将同一物体分别逐渐浸入到水和酒精中，在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图1所示的装置，将同一物体分别逐渐浸入到水和酒精中，为了便于操作和准确收集数据，用升降台调节溢水杯的高度来控制物体排开液体的体积．他们观察并记录了弹簧测力计的示数及排开液体的体积．实验数据记录在表中．=0.5N；（1）分析表中数据，第一次实验中物体所受的浮力F浮（2）分析比较实验序号1、2和3（或4、5和6）可初步得出结论：当液体的种类相同时，排开液体的体积越大，浸在液体中的物体受到的浮力越大；分析比较实验序号1、4或者2、5或者3、6，可初步得出结论：当排开液体的体积相同时，液体的密度越大，浸在液体中的物体受到的浮力越大；。

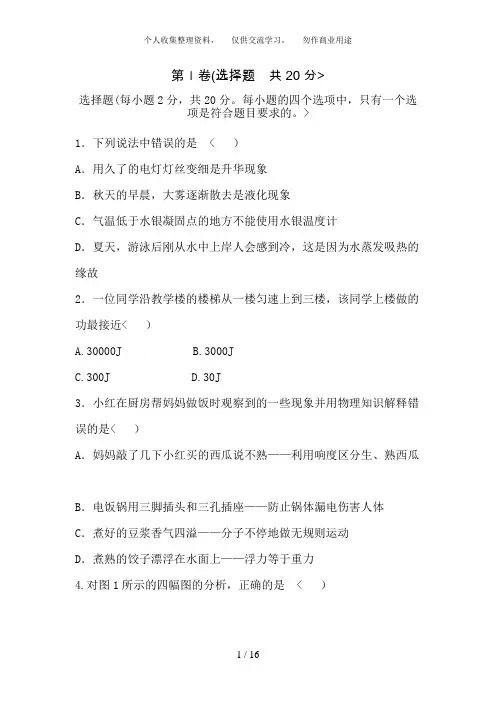

第Ｉ卷(选择题共20分>选择题(每小题2分，共20分。

每小题的四个选项中，只有一个选项是符合题目要求的。

>1．下列说法中错误的是< ）A．用久了的电灯灯丝变细是升华现象B．秋天的早晨，大雾逐渐散去是液化现象C．气温低于水银凝固点的地方不能使用水银温度计D．夏天，游泳后刚从水中上岸人会感到冷，这是因为水蒸发吸热的缘故2．一位同学沿教学楼的楼梯从一楼匀速上到三楼，该同学上楼做的功最接近< ）A.30000JB.3000JC.300JD.30J3．小红在厨房帮妈妈做饭时观察到的一些现象并用物理知识解释错误的是< ）A．妈妈敲了几下小红买的西瓜说不熟——利用响度区分生、熟西瓜B．电饭锅用三脚插头和三孔插座——防止锅体漏电伤害人体C．煮好的豆浆香气四溢——分子不停地做无规则运动D．煮熟的饺子漂浮在水面上——浮力等于重力4.对图1所示的四幅图的分析，正确的是< ）图1A．甲所示的实验说明通电导线周围存在磁感应线B.乙所示的实验现象是电动机的工作原理C.丙所示的动圈式话筒是利用电磁感应原理工作的D.丁所示的动圈式扬声器是利用电磁感应原理工作的5．如图2所示，小车被人推开后向前运动，最终停下了。

对这一过程的分析正确的是< ）图2A．人对小车的推力越来越小B.离开人手后的小车不受力的作用C.小车在运动过程中受到平衡力的作用D. 由于惯性，离开手的小车继续向前运动6.小明根据图3所示的情况，把它们的示数、测量结果分别记录在了每个图的下面。

其中记录正确的是< ）yryW90OYEh图37. 小明做“研究远视眼的矫正”实验时，他把凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体.小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图4所示。

而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是< ）yryW90OYEhA．将光屏适当靠近凸透镜B.将蜡烛适当靠近凸透镜C.同时将光屏和蜡烛适当靠近凸透镜D. 将光屏适当远离凸透镜或将蜡烛适当远离凸透镜8.衣服夹是一种常用物品，图5给出了用手捏开和夹住物品时的两种情况。

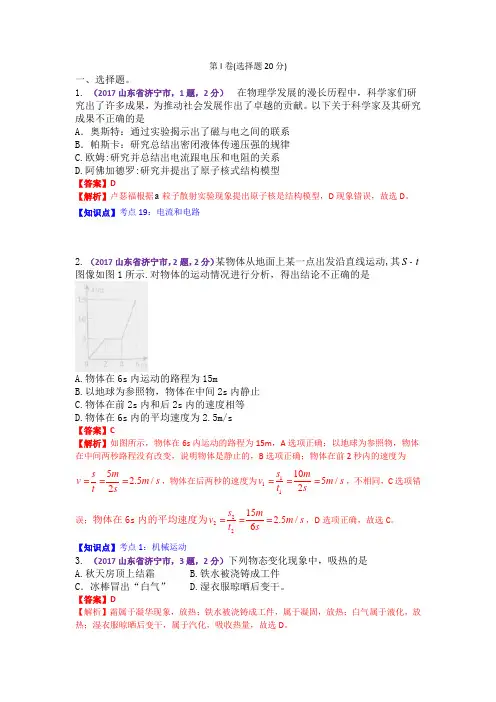

第I 卷(选择题20分)一、选择题。

1. （2017山东省济宁市，1题，2分） 在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献。

以下关于科学家及其研究成果不正确的是A ．奥斯特：通过实验揭示出了磁与电之间的联系B ．帕斯卡：研究总结出密闭液体传递压强的规律 C.欧姆:研究并总结出电流跟电压和电阻的关系 D.阿佛加德罗:研究并提出了原子核式结构模型【答案】D【解析】卢瑟福根据a 粒子散射实验现象提出原子核是结构模型，D 现象错误，故选D 。

【知识点】考点19：电流和电路2. （2017山东省济宁市，2题，2分）某物体从地面上某一点出发沿直线运动,其S t -图像如图1所示.对物体的运动情况进行分析，得出结论不正确的是A.物体在6s 内运动的路程为15mB.以地球为参照物，物体在中间2s 内静止C.物体在前2s 内和后2s 内的速度相等D.物体在6s 内的平均速度为2.5m/s【答案】C【解析】如图所示，物体在6s 内运动的路程为15m ，A 选项正确；以地球为参照物，物体在中间两秒路程没有改变，说明物体是静止的，B 选项正确；物体在前2秒内的速度为5 2.5/2s mv m s t s===，物体在后两秒的速度为111105/2s m v m s t s ===，不相同，C 选项错误；物体在6s 内的平均速度为22215 2.5/6s mv m s t s===，D 选项正确，故选C 。

【知识点】考点1：机械运动3. （2017山东省济宁市，3题，2分）下列物态变化现象中，吸热的是A.秋天房顶上结霜B.铁水被浇铸成工件 C ．冰棒冒出“白气” D.湿衣服晾晒后变干。

【答案】D【解析】霜属于凝华现象，放热；铁水被浇铸成工件，属于凝固，放热；白气属于液化，放热；湿衣服晾晒后变干，属于汽化，吸收热量，故选D 。

【知识点】考点3：物态变化4.（2017山东省济宁市，4题，2分）下列有关力和运动的几种说法中，正确的是A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动【答案】A【解析】匀速转弯的物体，是一种非平衡状态，一定受到力的作用，A选项正确；只受重力作用的物体有可能向上运动，比如向上扔出的篮球，只受重力的作用，但由于惯性仍然向上运动，B选项错误；相互平衡的两个力大小相等，方向相反，作用在同一物体上，所以三要素一定不同，C选项错误；摩擦力总是阻碍物体间的相对运动，但有时摩擦力的方向可能与物体的运动方向相同，此时是动力，D选项错误。

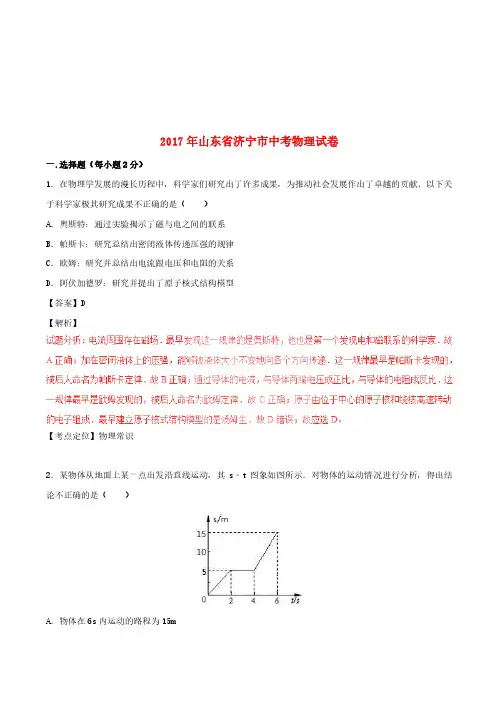

2017年山东省济宁市中考物理试卷一.选择题（每小题2分）1．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（ ）A．奥斯特：通过实验揭示了磁与电之间的联系B．帕斯卡：研究总结出密闭液体传递压强的规律C．欧姆：研究并总结出电流跟电压和电阻的关系D．阿伏加德罗：研究并提出了原子核式结构模型【答案】D【解析】【考点定位】物理常识2．某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（ ）A．物体在6s内运动的路程为15mB．以地球为参照物，物体在中间2s内静止C．物体在前2s内和后2s内的速度相等D．物体在6s内的平均速度为2.5m/s【答案】C【解析】试题分析：由s﹣t图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；由s ﹣t图象可知，在2～4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；物体在前2s内运动的路程为5m，后2s内运动的路程为15m﹣5m=10m，即在相等时间内物体运动的路程不相等，根据v=s/t可知，则物体在前2s内和后2s内的速度不相等，故C不正确；物体在6s内的平均速度：v=s/t=15m/6s=2.5m/s，故D正确；故应选C。

【考点定位】速度公式及其应用3．下列物态变化现象中，吸热的是（ ）A．秋天房顶上结霜 B．铁水被浇铸成工件C．冰棒冒出“白气” D．湿衣服晾晒后变干【答案】D【解析】【考点定位】汽化及汽化吸热的特点4．下列有关力和运动的几种说法中，正确的是（ ）A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动【答案】A【解析】试题分析：匀速转弯的物体，速度大小不变，但方向时刻在变即运动状态发生改变，故物体一定受到力的作用，故A正确；重力的方向是竖直向下的，但只受重力作用的物体可能向上运动，例如向上扔出的篮球，只受重力作用，但由于惯性仍然向上运动，故B错误；相互平衡的两个力方向一定是相反的，所以三要素不可能都相同，故C错误；摩擦力总是阻碍物体的相对运动，故D错误；故应选A。

确。

6.【答案】B【解析】由图可知，动力为拉动杠杆的力，动力作用在滑轮与杠杆之间的拉绳上，动力臂为支点到动力作用线的距离，故l2为动力臂。

7.【答案】D【解析】在水中下沉的石块也受到浮力的作用，故A 错误；由平面镜成像的特点可知，像与物体的大小相同，与距离镜面的远近无关，故B 错误；通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，根据焦耳定律2Q I RT ，是由于导线的电阻小的缘故，故C 错误；磁体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也是因为受到地磁场的作用，故D 正确。

8.【答案】C【解析】由图可知，两灯泡并列连接，因此两个灯泡并联，故A 错误；电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯1L ，另一条经过灯2L ；汇合后回到负极，则开关控制整个电路，故BD 错误；电流表A 串联在1L 支路上，测通过灯泡1L 的电流，故C 正确。

9.【答案】A【解析】由电路图可知，当触点接触2、3时，电路为电动机的简单电路，电吹风吹冷风；当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风，故A 符合题意；由电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B 不符合题意；由电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷风，故C 不符合题意；由电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故D 不符合题意。

10.【答案】B【解析】将内能转化为机械能的机器是热机。

根据燃料所装位置，热机分为内燃机和外燃机，其中内燃机根据燃烧的燃料种类包括汽油机和柴油机两种，故A 正确；原子由位于中心的原子核和绕核转动的电子组成，原子核包括质子和中子两部分，故B 错误；在一定条件下，物体的能量多少会发生变化，内能的改变属于能量转化的一种，改变内能有两种方式：做功和热传递，故C 正确；D ．核能作为新能源，是能源利用的一个方面，目前人类利用核能有两种方式：核裂变和核聚变，故D 正确。

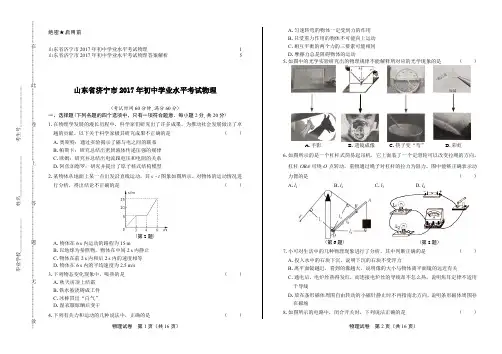

绝密★启用前山东省济宁市2017年初中学业水平考试物理 (1)山东省济宁市2017年初中学业水平考试物理答案解析 (6)山东省济宁市2017年初中学业水平考试物理(考试时间60分钟,满分60分)一、选择题(下列各题的四个选项中，只有一项符合题意。

每小题2分,共20分)1.在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展做出了卓越的贡献。

以下关于科学家极其研究成果不正确的是( )A.奥斯特：通过实验揭示了磁与电之间的联系B.帕斯卡：研究总结出密闭液体传递压强的规律C.欧姆：研究并总结出电流跟电压和电阻的关系D.阿伏加德罗：研究并提出了原子核式结构模型2.某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示。

对物体的运动情况进行分析，得出结论不正确的是( )(第2题)A.物体在6 s内运动的路程为15 mB.以地球为参照物，物体在中间2 s内静止C.物体在前2 s内和后2 s内的速度相等D.物体在6 s内的平均速度为2.5 m/s3.下列物态变化现象中，吸热的是( )A.秋天房顶上结霜B.铁水被浇铸成工件C.冰棒冒出“白气”D.湿衣服晾晒后变干4.下列有关力和运动的几种说法中，正确的是( )A.匀速转弯的物体一定受到力的作用B.只受重力作用的物体不可能向上运动C.相互平衡的两个力的三要素可能相同D.摩擦力总是阻碍物体的运动5.如图中的光学实验研究出的物理规律不能解释所对应的光学现象的是( )A.手影B.透镜成像C.筷子变“弯”D.彩虹6.如图所示的是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。

图中能够正确表示动力臂的是( )A.l1B.l2C.l3D.l4(第6题)(第8题)7.小可对生活中的几种物理现象进行了分析，其中判断正确的是()毕业学校_____________姓名________________考生号___________________________________________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷第1页（共18页）物理试卷第2页（共18页）物理试卷 第3页（共18页） 物理试卷 第4页（共18页）A .投入水中的石块下沉，说明下沉的石块不受浮力B .离平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关C .通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线D .放在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场8.如图所示的电路中，闭合开关时，下列说法正确的是( ) A .两个灯泡串联 B .开关只能控制灯1L C .电流表测的是灯泡1L 的电流 D .电流方向从电流表到开关9.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。

2017 年中考物理试卷选择题（共42 分）一、单项选择题（本器包括10 个小题；每小题 3 分，共 30 分．每小题只有一个选项符合题意，多选或不选均得0 分）1．（ 3 分）下列材料中，属于绝缘体的是（）A．金属B．橡胶C．人体D．食盐水溶液2．（ 3 分）关于声现象的说法正确的是（）A．用大小不同的力先后敲击同一音叉，音叉发声的音调会不同B．“闻其声辨其人”是根据声音的音色来判断的C．超声波能排除人体内的结石是利用声波传递信息D．房间的窗户安装双层玻璃是在声源处减弱噪声3．（ 3 分）如图，下列物态变化中，属于吸热的是（）A．露的形成B．雾的形成C．冰化成水D．霜打枝头4．（ 3 分）下列有关电和磁的说法正确的是（）A．奥斯持发现了电流的磁效应B．磁体周围的磁场既看不见也摸不着，所以是不存在的C．电动机是根据电磁感应原理制成的D．电磁铁磁性的强弱只与线圈中电流的大小有关5．（ 3 分）下列关于运动和力的说法正确的是（）A．受平衡力作用的物体一定处于静止状态B．运动的物体一定受到力的作用C．一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态D．离开枪膛的子弹向前飞行是因为受到惯性作用A．蚊子尖尖的口器B．篆刻刀的刀刀很锋利C．破窗锤的锤头很尖D．骆驼宽大的脚掌7．（ 3 分）下列做法中符合安全用电原则的是（）A．使用试电笔时手要接触笔尾金属体B．电视天线与电线接触C．电动机外壳没有接地D．人靠近高压带电体8．（ 3 分）如图所示，小磁针静止在螺线管附近，闭合开关S 后，下列判断正确的是（）A．通电螺线管的左端为N 极B．小磁针一直保持静止C．小磁计的S 极向右转动D．通电螺线管外 A 点的磁场方向向左9．（ 3 分）如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在 A 点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，下列说法正确的是（）A．动力臂为0.08m B．此时为省力杠杆C．弹簧测力计的示数为4N D．钩码总重为2N10．（ 3 分）如图所示电路，电源电压保持不变，闭合开关S 后，滑动变阻器滑片P 向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变大C．滑动变阻器两端的电压逐渐变大D．小灯泡的亮度逐渐变暗二、多项选择题（本题包括 3 个小题；每小题 4 分，共 12 分．每小题的选项中至少有两个选项符合理意．全部选对的得 4 分，选对但不全的得 2 分，有选错或不选的得0 分）11．（ 4 分）下列现象与光学知识对应正确的是（）B．“海市蜃楼”的形成﹣﹣﹣﹣﹣﹣光的反射C．湖水中青山的倒影﹣﹣﹣﹣﹣﹣平面镜成像D．雨后天空出现彩虹﹣﹣﹣﹣﹣﹣光的色散12．（ 4 分）如图所示，重300N 的物体在20N 的水平拉力F的作用下，以 0.2m/s 的速度沿水平地面向左匀速直线运动了l0s，滑轮组的机械效率为80%，则在此过程中，下列说法正确的是（）A．绳子自由端移动的距离为2mB．物体与地面间的滑动摩擦力为48NC．拉力 F 的功率为12WD．有用功为120J13．（ 4 分）如甲图所示的电路中，电源电压为16V 恒定不变． R0为定值电阻，R 为滑动变阻器，闭合开关S 后，在滑片 P 滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是（）A． R0的阻值是 10ΩB．电路的最大总功率是25.6WC． R0的最小功率是3.2WD．滑动变阻器的最大阻值是70Ω非选择题（共58 分）三、填空题（本题包括7 个小题，每空 1 分，共 14 分）14．（ 2 分）端午节到了，空气中弥漫着粽子的香味，“棕叶飘香”是现象；固体很难被压缩，是因为固体分子间存在着．15．（ 2 分）如图所示为某中学足球赛的精彩画面，脚把足球踢飞，说明力可以改变物体的；同时脚感觉到疼，说明力的作用是的．16．（2 分）“低碳环保“是当今世界的主题，在煤、石油、太阳能中，有可能成为今后理想能源的是；手机是现代最常用的通信工具，手机之间是利用传递信息的．17．（ 2 分）如图甲所示，在铁桶内放少量的水，用火加热，水沸腾之后把桶口堵住，然后浇上冷水．在作用下，铁桶被压扁了；手握如图乙所示的两张纸，让纸自由下垂，在两张纸中间向下吹气，结果发现两张纸向中间靠拢，这表明气体流动速度越大的位置，压强越．18．（ 2 分）如图所示是四冲程汽油机工作过程中的冲程；此过程中能转化为机械能．19．（ 2 分）如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球 A 从斜面上不同的高度由静止滚下，撞到同一木块 B 上．实验中，通过观察来判断钢球动能的大小；本实验用到的科学研究方法是（说出一种即可）．20．（ 2 分）已知定值电阻R1： R2=2：3，若把它们并联在同一电路中，通电后，它们的电流之比 I12：若把它们串联在同一电路中，12产生的热量之比Q1：：I =通电 1 分钟，R、R四、作图题（本题包括 2 个小题，每小题 2 分，共 4 分）21．（ 2 分）如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图．22．（ 2 分）如图所示，一束光线经平面镜反射后，过凸透镜的焦点 F 射向凸透镜，请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数．五、实验探究题（本题包括 4 小题，共9 分）23．（ 4 分）在探究“水沸腾时温度随时间变化的特点”的实验中：（1 ）安装实验器材时，应按照（选填“自上而下”或“自下而上“）的顺序进行．（2）当水温接近90℃时，每隔1min 记录一次温度，并绘制了水温随时间变化的图象（如图所示），由图象可知：水沸腾时的特点是，水的沸点为℃，出现这一结果的原因可能是该处大气压标准大气压（选填“大于”、“等于”或“小于”）．24．（4 分）在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图所示．（1）当把蜡烛放在乙图位置时，移动光屏，在光屏上能成、缩小的实像；生活中的就是利用这个原理制成的．（2）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左“或“右”）移动．（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（选填“左“或“右”）移动．25．（ 5 分）为了测量某种食用油的密度，取适量这种食用油进行如下实验：（1）将托盘天平放在水平桌面上，把游码移到标尺左端的刻度线处，发现指针静止时如图甲所示，则应将平衡螺母向（选填“左“或“右”）调节使横梁平衡．（2）向烧杯中倒入适量的食用油，用天平测量烧杯和食用油的总质量m1，天平平衡时，砝码和游码的位置如图乙所示．（3）把烧杯中的部分食用油倒入量筒中，其示数如图丙所示．（4）测出烧杯和剩余食用油的总质量m2为 26g．（5）请将数据及计算结果填在表中．烧杯和食用烧杯和剩余量筒中食用油的质量量筒中食用油的体积食用油的密油食m/g V/cm 3度的总质量油的总质量ρ/（g/cm 3）m1/g m2/g2626．（ 6 分）在“测量小灯泡的电功率”实验中，电源电压为6V 保持不变，所用小灯泡的额定电压为 2.5V，小灯泡的电阻约为10Ω．（1）用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P 向右滑动时小灯泡变亮．（2）闭合开关S 前，应将滑动变阻器的滑片P 移到最端（选填“左“或“右”）．（3）闭合开关 S 后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是（填序号）A．检查电路是否断路B．检查电路是否短路C．移动滑动变阻器的滑片P，观察小灯泡是否发光（4）通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会（选填“增大”、“不变”或“减小“）；小灯泡的额定功率为W．（5）若将小灯泡换成定值电R l，该电路还可以进行的实验有（请写出一个即可）．六、计算题（本题包括 3 个小题，共21 分．解答时应写出必要的文字说明、主要公式和重要的演算步骤．只写最后答案的不得分，有数值计算的题，答案中必须写出数值和单位）27．（ 4 分） 2017 年 5 月 18 日，中国科学家首次在南海试采可燃冰取得圆满成功，实现了我国天然气水合物开发的历史性突破．可燃冰清洁无污染，储量巨大，是一种非常理想的新=4.2×103J/型能源．可燃冰的热值很大，是天然气热值的10 倍以上，若按 15 倍计算． [ c水（k g?℃），天然气的热值 q=7.0×107J/m 3] 求：（1）体积为 0.0lm 3的可燃冰完全燃烧放出的热量为多少？（2）若这些热量的 90%被质量为 100kg 的水吸收，则水升高的温度是多少？28．（ 8 分）如图所示，水平地面上有一底面积为 1.5×10﹣2m2的圆柱形容器，容器中水深40cm，一个边长为10cm 的正方体物块通过一裉细线与容器底部相连，细线受到的拉力为4N．（g 取 10N/kg ）求：（1）此时容器底受到水的压强和压力．（2）此时物块受到的浮力和物块的质量．（3）细线的断后，物块静止时浸入水中的体积．29．（ 9 分）如图所示，电源电压保持 12V 不变，电阻 R1=50 Ω，只闭合开关 S3，将滑动变阻器滑片 P 移到中点时，电流表示数为 0.2A，小灯泡 L 的实际功率为 1.8W ；电流表的量程为0～0.6A，电压表的量程为0～ 3V．（不考虑温度对灯丝电阻的影响）．求：（1）开关 S1、 S2、 S3都闭合时，通过 R1的电流是多少？（2）小灯泡的电阻是多少？只闭合开关S3，滑片 P 在中点时，电压表的示数是多少？（3）在保证电路安全的条件下，电路消耗的最小功率是多少？2017 年山东省聊城市中考物理试卷参考答案与试题解析选择题（共42 分）一、单项选择题（本器包括10 个小题；每小题 3 分，共 30 分．每小题只有一个选项符合题意，多选或不选均得0 分）1．（ 3 分）（ 2017?聊城）下列材料中，属于绝缘体的是（）A．金属B．橡胶C．人体D．食盐水溶液【分析】（ 1）容易导电的物体叫导体，如：人体、大地、各种金属、石墨、酸碱盐的溶液等；（2）不容易导电的物体叫绝缘体，常见的绝缘体包括：玻璃、陶瓷、橡胶、塑料等．【解答】解：金属、人体、食盐水溶液容易导电，属于导体；橡胶不容易导电，属于绝缘体；故选 B．【点评】本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．2．（ 3 分）（ 2017?聊城）关于声现象的说法正确的是（）A．用大小不同的力先后敲击同一音叉，音叉发声的音调会不同B．“闻其声辨其人”是根据声音的音色来判断的C．超声波能排除人体内的结石是利用声波传递信息D．房间的窗户安装双层玻璃是在声源处减弱噪声【分析】（1 ）响度指声音的强弱或大小，与振幅和距离有关；（2）音色是由发声体本身决定的一个特性．（3）声波可以传递信息，也可以传递能量．（4）减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声．【解答】解： A、用大小不同的力先后敲击同一音叉，音叉发声的振幅不同，则响度不同，故 A错误；B、不同人的音色不同，因此“闻其声而知其人”是根据声音的音色来判断的，故 B 正确．C、超声波能粉碎人体内的“小石头”，说明声波能传递能量，故 C 错误；D、房间的窗户安装双层玻璃是在传播过程中减弱噪声，故 D 错误．故选 B．是一道声学基础题．3．（ 3 分）（ 2017?聊城）如图，下列物态变化中，属于吸热的是（）A．露的形成B．雾的形成C．冰化成水D．霜打枝头【分析】六种物态变化中，熔化、汽化、升华是吸热的．凝固、液化、凝华是放热的．【解答】解： A、露是液态的，是空气中的水蒸气遇冷形成的，是液化现象，液化需放热，故 A 不符合题意．B、雾是由空气中的水蒸气遇冷液化形成的，液化现象，液化需放热；故 B 不符合题意．C、冰雪消融是冰雪由固态变为液态的水，是熔化现象，熔化要吸热；故 C 符合题意．D、霜是固态的，是空气中的水蒸气遇冷形成的，是凝华现象，凝华要放热，故 D 不符合题意；故选 C．【点评】此题考查的是生活中物态变化的判断，和吸放热情况的判断．是一道基础题．4．（ 3 分）（ 2017?聊城）下列有关电和磁的说法正确的是（）A．奥斯持发现了电流的磁效应B．磁体周围的磁场既看不见也摸不着，所以是不存在的C．电动机是根据电磁感应原理制成的D．电磁铁磁性的强弱只与线圈中电流的大小有关【分析】（1 ）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；【解答】解： A、奥斯特发现了电流的磁效应，故 A 正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故 B 错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故 C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故 D 错误．故选 A．【点评】此题考查了电流磁效应、磁场的理解、电动机的原理、电磁铁磁性强弱的影响因素，是一道综合题，但难度不大．5．（ 3 分）（ 2017?聊城）下列关于运动和力的说法正确的是（）A．受平衡力作用的物体一定处于静止状态B．运动的物体一定受到力的作用C．一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态D．离开枪膛的子弹向前飞行是因为受到惯性作用【分析】（1 ）物体不受力或受平衡力，则处于静止状态或匀速直线运动状态；（2）物体的运动不需要力来维持，力是改变物体运动状态的原因；（3）根据对牛顿第一定律来解答；（4）子弹脱离枪膛后，能继续在空中飞行是因为子弹具有惯性．【解答】解： A、物体受平衡力的作用还可能处于匀速直线运动状态，故 A 错误；B、力是改变物体运动状态的原因，物体要运动，并不需要力作用在物体上，故 B 错误；C、由牛顿第一定律可知，一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，故 C 正确；D、子弹从枪膛里射出后，不再受推力作用，脱离枪膛后能够继续向前运动，是因为子弹具有惯性，仍然要保持原来的运动状态，但惯性不是力，不能说受到惯性作用，故 D 错误．故选 C．【点评】此题考查力与运动的关系、牛顿第一定律、惯性等多个知识点，是一道综合性较强的题目．6．（ 3 分）（ 2017?聊城）下列实例中，为了减小压强的是（）A．蚊子尖尖的口器B．篆刻刀的刀刀很锋利C．破窗锤的锤头很尖D．骆驼宽大的脚掌【分析】增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强．减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．【解答】解：A、蚊子尖尖的口器，在压力一定时，通过减小受力面积来增大压强，故 A 不符合题意．B、篆刻刀的刀刀很锋利，在压力一定时，通过减小受力面积来增大压强，故B不符合题意．C、破窗锤的锤头很尖，在压力一定时，通过减小受力面积来增大压强，故 C 不符合题意．D、骆驼宽大的脚掌，是在压力一定时，通过增大受力面积来减小压强．故 D 符合题意．故选 D．【点评】知道压强大小的影响因素，掌握增大、减小压强的方法，分析时利用好控制变量法，本题解释生活中有关增大和减小压强的问题，有意义．7．（ 3 分）（ 2017?聊城）下列做法中符合安全用电原则的是（）A．使用试电笔时手要接触笔尾金属体B．电视天线与电线接触C．电动机外壳没有接地D．人靠近高压带电体【分析】（ 1）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．（2）电视机天线与电线接触易引发触电；（3）有金属外壳的用电器必须要接地线；（4）安全用电的基本原则是：不靠近高压带电体，不接触低压带电体．【解答】解： A、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故 A 正确；B、电视机天线与电线接触易引发触电，不符合安全用电原则，故 B 错误；C、电动机外壳没有接地，若电动机漏电，这时人接触电动机有触电的危险，不符合安全用电原则，故 C 错误；D、人靠近高压带电体极易引发触电，不符合安全用电原则，故 D 错误．故选 A．【点评】本题考查的是日常生活中的一些安全用电常识，要掌握安全用电的原则：不接触低压带电体，不靠近高压带电体．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．8．（ 3 分）（2017?聊城）如图所示，小磁针静止在螺线管附近，闭合开关S 后，下列判断正确的是（）A．通电螺线管的左端为N 极B．小磁针一直保持静止C．小磁计的S 极向右转动D．通电螺线管外 A 点的磁场方向向左【分析】（1 ）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．【解答】解： A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N 极，故 A 错误；BC、通电螺线管的右端是N 极，根据异名磁极相互吸引可知，小磁针的S 极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N 极指向 S 极，所以通电螺线管外 A 点的磁场方向向左，故D正确；故选 D．【点评】此题考查了通电螺线管的极性判断、磁场方向的判断、磁极间的作用规律等知识点，是一道综合题．9．（ 3 分）（ 2017?聊城）如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为 2cm，当弹簧测力计在 A 点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，下列说法正确的是（）A．动力臂为0.08m B．此时为省力杠杆C．弹簧测力计的示数为4N D．钩码总重为2N【分析】当弹簧测力计在 A 点斜向上拉（与水平方向成30°角）动力臂是OA，比较力臂大小判断杠杆是否省力；根据弹簧测力计的示数得出弹簧测力计的读数；根据杠杆的平衡条件求出钩码重力．【解答】解： A、当弹簧测力计在 A 点斜向上拉（与水平方向成30°角）杠杆，此时动力臂等于OA=× 4× 2cm=4cm，故A错误；B、阻力臂的大小：L2=3× 2cm=6cm ＞ L1，杠杆为费力杠杆，故 B 错误；C、由图中弹簧测力计指针在3N，弹簧测力计的示数为3N，故 C 错误；D、根据杠杆的平衡条件F1L1=GL2得 G===2N，故 D 正确．故选 D．【点评】此题主要考查了杠杆的平衡条件的应用，都是杠杆平衡条件中的常见知识．10．（ 3 分）（ 2017?聊城）如图所示电路，电源电压保持不变，闭合开关S 后，滑动变阻器滑片 P 向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变大C．滑动变阻器两端的电压逐渐变大D．小灯泡的亮度逐渐变暗【分析】由电路图可知，灯泡L 与变阻器R 串联，电压表测L 两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据 P=UI 可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，灯泡L 与变阻器R串联，电压表测L 两端的电压，电流表测电路中的电流．滑动变阻器滑片P 向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由 I=可知，电路中的电流变大，即电流表的示数逐渐变大，故 A 错误；由 U=IR 可知，灯泡L 两端的电压变大，即电压表的示数逐渐变大，故 B 正确；因灯泡的亮暗取决于实际功率的大小，所以，由P=UI 可知，灯泡的实际功率变大，小灯泡的亮度逐渐变亮，故 D 错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压逐渐变小，故 C 错误．故选 B．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡不测带电源用电器两端的电压．二、多项选择题（本题包括 3 个小题；每小题 4 分，共 12 分．每小题的选项中至少有两个选项符合理意．全部选对的得 4 分，选对但不全的得 2 分，有选错或不选的得0 分）11．（ 4 分）（2017?聊城）下列现象与光学知识对应正确的是（）A．影子的形成﹣﹣﹣﹣﹣﹣光的直线传播B．“海市蜃楼”的形成﹣﹣﹣﹣﹣﹣光的反射C．湖水中青山的倒影﹣﹣﹣﹣﹣﹣平面镜成像D．雨后天空出现彩虹﹣﹣﹣﹣﹣﹣光的色散【分析】光在自然界中存在三种光现象：在日常生活中，小孔成像、影子的形成等都表明光在同一种均匀介质中是沿直线传播的；当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹等【解答】解：A、影子是由于光沿直线传播形成的；光沿直线传播过程中，遇到不透明的物体不能继续沿原路传播，在不透明物体的后面就出现一片较暗的区域，这就是不透明物体的影子．故A 正确；B、海市蜃楼是光在不均匀空气中发生折射形成的，不是光的反射形成的．故 B 错误；C、湖水中青山的倒影属于平面镜成像，由光的反射形成．故 C 正确；D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分解成 7 种色光，这种现象叫做光的色散现象，即雨后的天空出现彩虹是由光的色散形成的．故 D 正确．故选 ACD．【点评】此题考查常见的光学现象，有以下几种情况：（1）光的直线传播形成的现象：日食、月食、影子、小孔成像、打靶瞄准时“三点一线”、排直队等；（2）光的反射形成现象：平面镜成像、水面成像、光滑物体的表面成像等；（3）光的折射形成的现象：海市蜃楼、水中筷子变弯、池清疑水浅等．（4）光的色散现象：彩虹、三棱镜分解太阳光，其本质还是光的折射．12．（ 4 分）（2017?聊城）如图所示，重 300N 的物体在20N 的水平拉力F 的作用下，以 0.2m/s 的速度沿水平地面向左匀速直线运动了l0s，滑轮组的机械效率为80%，则在此过程中，下列说法正确的是（）A．绳子自由端移动的距离为2mB．物体与地面间的滑动摩擦力为48NC．拉力 F 的功率为12WD．有用功为120J【分析】 A、知道物体移动速度和时间，利用s=vt 求物体移动距离，由题知，n=3，拉力端。

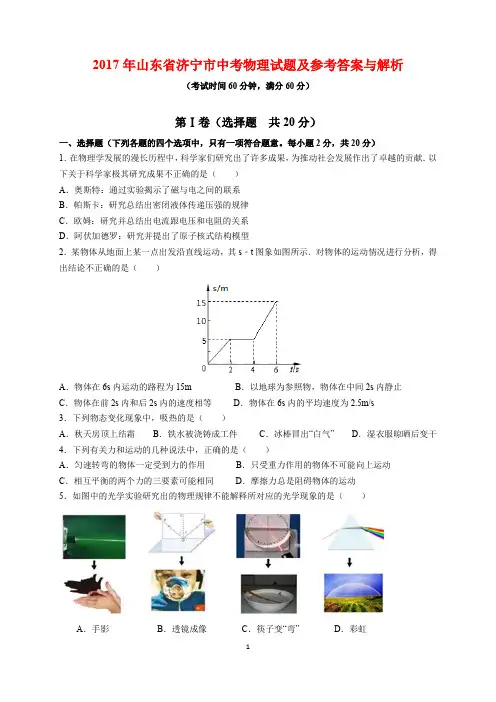

2017年山东省济宁市中考物理试题及参考答案与解析（考试时间60分钟，满分60分）第Ⅰ卷（选择题共20分）一、选择题（下列各题的四个选项中，只有一项符合题意。

每小题2分，共20分）1．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（）A．奥斯特：通过实验揭示了磁与电之间的联系B．帕斯卡：研究总结出密闭液体传递压强的规律C．欧姆：研究并总结出电流跟电压和电阻的关系D．阿伏加德罗：研究并提出了原子核式结构模型2．某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（）A．物体在6s内运动的路程为15m B．以地球为参照物，物体在中间2s内静止C．物体在前2s内和后2s内的速度相等D．物体在6s内的平均速度为2.5m/s3．下列物态变化现象中，吸热的是（）A．秋天房顶上结霜B．铁水被浇铸成工件C．冰棒冒出“白气” D．湿衣服晾晒后变干4．下列有关力和运动的几种说法中，正确的是（）A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动5．如图中的光学实验研究出的物理规律不能解释所对应的光学现象的是（）A．手影B．透镜成像C．筷子变“弯” D．彩虹6．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O 点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）A．l1B．l2C．l3D．l47．小可对生活中的几种物理现象进行了分析，其中判断正确的是（）A．投入水中的石块下沉，说明下沉的石块不受浮力B．离平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关C．通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线D．放在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关9．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（）A．B．C．D．10．小可对如图所学的物理知识进行了梳理，其中有科学性错误的是（）A．B．C．D．第Ⅱ卷（非选择题共40分）二、填空题（每空1分，共12分）11．同学们对“声音的产生和传播”有下面两种看法，请根据你的知识，对每种看法作出评论．（1）“声音是由于物体的运动产生的”，评论：．（2）“声音的传播速度是340m/s”，评论：．12．一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为（选填“空气”或“透明物质”）；反射角= ．13．小可为测量如图中酸奶的密度，先借助天平测量了一些数据并记录在下表中，则酸奶的密度为kg/m3，然后观察了盒上标注的净含量，计算出酸奶的体积为mL．14．如图中描述的是生活中有关安全的两个情景，请分别写出它们涉及到的物理知识．甲：；乙：．15．小可在A端用如图所示的动滑轮匀速提起200N的水桶，若不计绳重、滑轮重及摩擦，则人拉绳子A端的动力为N；实际测量A端的拉力为110N，不计绳重及摩擦，则滑轮重为N．16．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用（选填“导线”或“电压表”）检测更好些，理由是．三、实验与作图题（17题4分，18题3分，19题4分，20题7分，共18分）17．（4分）如图中描述的是迷糊教授用仪器做实验的情景，请指出实验操作中的错误．（每项只指出一处错误即可）①；②；③；④．18．（3分）根据如图中提供的实验信息，回答下列问题：（1）图①和②研究的是浮力与的关系；（2）图③和图④研究的是与高度的关系；（3）图的实验装置能研究电动机原理．19．（4分）按要求回答下列问题：（1）在今年的实验操作考试中，小可利用平行光源照射凸透镜后交于A点（如图1所示），说明凸透镜对光有作用．小可认为A点就是该凸透镜的焦点，请对他的观点作出评判：．（2）小可在用图2所示的实验探究线圈数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是．利用此实验电路也能研究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是．20．（7分）小可将电源、开关、导线、滑动变阻器、电流表和电压表接入电路，用“伏安法”测额定电压为2.5V小灯泡的功率．（1）请在方框内（图1）画出实验电路图．（2）小可根据实验数据绘制了U﹣I图象，如图2甲所示．观察图象，发现AB部分为线段，BC部分为曲线．为便于分析，将线段AB延长作出图象，如图2乙所示．比较甲、乙两图象，发现两图象间的距离随着电流的增大而增大，说明．（3）根据图象中B点对应的电压和电流值，计算小灯泡的电阻R= Ω．当电压为2.5V时，根据甲图象计算小灯泡的功率P甲= W，根据乙图象计算小灯泡的功率P乙= W．（4）请结合以上分析和计算，解释白炽灯泡烧坏往往发生在开灯瞬间的原因：．四、计算题（21题4分，22题6分，共10分）21．（4分）在一标准大气压下，将50L的水从40℃加热到沸点．求：（1）水需要吸收的热量（2）提供这些热量，需要完全燃烧焦碳的质量（q焦碳=3.0×107J/kg）．22．（6分）两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）．下表是某型号两轮自平衡电动车的主要技术参数．（1）图中小景的质量为40kg ，轮胎与地面的总接触面积为0.01m 2，求地面受到的压强（g 取10N/kg ）（2）若电动机以额定功率工作，求锂电池充足一次电最多可骑行的时间（精确到0.1）（3）锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N ，最多能连续行驶17.28km ，求电动车工作的效率．参考答案与解析第Ⅰ卷（选择题 共20分）一、选择题（下列各题的四个选项中，只有一项符合题意。

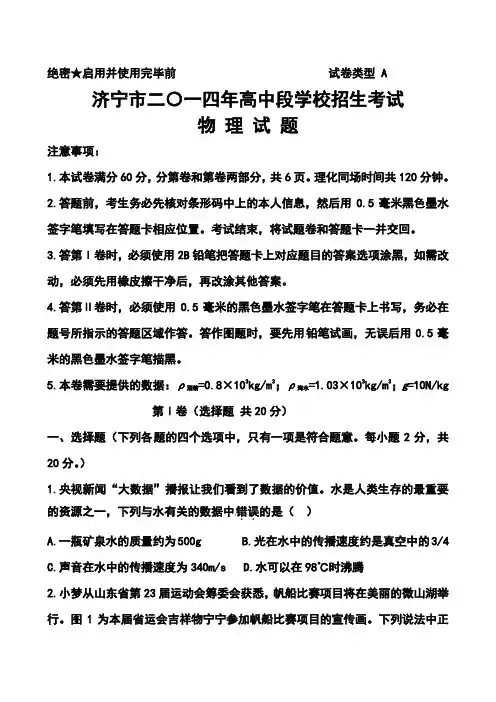

绝密★启用并使用完毕前试卷类型 A济宁市二〇一四年高中段学校招生考试物理试题注意事项：1.本试卷满分60分，分第卷和第卷两部分，共6页。

理化同场时间共120分钟。

2.答题前，考生务必先核对条形码中上的本人信息，然后用0.5毫米黑色墨水签字笔填写在答题卡相应位置。

考试结束，将试题卷和答题卡一并交回。

3.答第Ⅰ卷时，必须使用2B铅笔把答题卡上对应题目的答案选项涂黑，如需改动，必须先用橡皮擦干净后，再改涂其他答案。

4.答第Ⅱ卷时，必须使用0.5毫米的黑色墨水签字笔在答题卡上书写，务必在题号所指示的答题区域作答。

答作图题时，要先用铅笔试画，无误后用0.5毫米的黑色墨水签字笔描黑。

5.本卷需要提供的数据：ρ酒精=0.8×103kg/m3；ρ海水=1.03×103kg/m3；g=10N/kg第Ⅰ卷（选择题共20分）一、选择题（下列各题的四个选项中，只有一项是符合题意。

每小题2分，共20分。

）1.央视新闻“大数据”播报让我们看到了数据的价值。

水是人类生存的最重要的资源之一，下列与水有关的数据中错误．．的是（）A.一瓶矿泉水的质量约为500gB.光在水中的传播速度约是真空中的3/4C.声音在水中的传播速度为340m/sD.水可以在98℃时沸腾2.小梦从山东省第23届运动会筹委会获悉，帆船比赛项目将在美丽的微山湖举行。

图1为本届省运会吉祥物宁宁参加帆船比赛项目的宣传画。

下列说法中正确的是（）B.比赛中的帆船速度有变化但惯性不变C.帆船的重力与受到的浮力是一对平衡力D.比赛中的两艘帆船始终是相对静止的3.为配合济宁市“五城同创”活动，小梦提出下列环保建议：①开发新能源，减少化石燃料的燃烧；②使用手帕，减少餐巾纸的使用；③市内出行乘公交车或骑自行车，少开私家车；④使用一次性发泡熟料餐具盒熟料带；⑤分类回收垃圾。

其中你认为可行的是（）A.①②③⑤B.①③④⑤C.①③⑤D.①②③④⑤4.小梦参加了5月份的实验操作考试。

2017年山东省济宁市中考物理试卷一.选择题（每小题2分）1．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（ ）A．奥斯特：通过实验揭示了磁与电之间的联系B．帕斯卡：研究总结出密闭液体传递压强的规律C．欧姆：研究并总结出电流跟电压和电阻的关系D．阿伏加德罗：研究并提出了原子核式结构模型2．某物体从地面上某一点出发沿直线运动，其s﹣ｔ图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（ ）A．物体在6s内运动的路程为15mB．以地球为参照物，物体在中间2s内静止C．物体在前2s内和后2s内的速度相等D．物体在6s内的平均速度为 2.5m/s3．下列物态变化现象中，吸热的是（ ）A．秋天房顶上结霜B．铁水被浇铸成工件C．冰棒冒出“白气”D．湿衣服晾晒后变干4．下列有关力和运动的几种说法中，正确的是（ ）A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动5．如图中的光学实验研究出的物理规律不能解释所对应的光学现象的是（ ）A．手影B．透镜成像C．筷子变“弯”D．彩虹6．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（ ）A．l1B．l2C．l3D．l47．小可对生活中的几种物理现象进行了分析，其中判断正确的是（ ）A．投入水中的石块下沉，说明下沉的石块不受浮力B．离平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关C．通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线D．放在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场8．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关9．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（ ）A．B．C．D．10．小可对如图所学的物理知识进行了梳理，其中有科学性错误的是（ ）A．B．C．D．二.填空题11．同学们对“声音的产生和传播”有下面两种看法，请根据你的知识，对每种看法作出评论．（1）“声音是由于物体的运动产生的”，评论： ．（2）“声音的传播速度是340m/s”，评论： ．12．一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为 （选填“空气”或“透明物质”）；反射角= ．13．小可为测量如图中酸奶的密度，先借助天平测量了一些数据并记录在下表中，则酸奶的密度为 kg/m3，然后观察了盒上标注的净含量，计算出酸奶的体积为 mL．测量步骤①测整盒酸奶的质量②喝掉部分酸奶后，测质量③用纯净水将喝掉的酸奶补齐后，测质量测量数据238.7g151.3g 227.3g14．如图中描述的是生活中有关安全的两个情景，请分别写出它们涉及到的物理知识．甲： ；乙： ．15．小可在A端用如图所示的动滑轮匀速提起200N的水桶，若不计绳重、滑轮重及摩擦，则人拉绳子A端的动力为 N；实际测量A端的拉力为110N，不计绳重及摩擦，则滑轮重为 N．16．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用 （选填“导线”或“电压表”）检测更好些，理由是 ．三.实验与作图题17．如图中描述的是迷糊教授用仪器做实验的情景，请指出实验操作中的错误．（每项只指出一处错误即可）① ；② ；③ ；④ ．18．根据如图中提供的实验信息，回答下列问题：（1）图①和②研究的是浮力与 的关系；（2）图③和图④研究的是 与高度的关系；（3）图 的实验装置能研究电动机原理．19．按要求回答下列问题：（1）在今年的实验操作考试中，小可利用平行光源照射凸透镜后交于A点（如图1所示），说明凸透镜对光有 作用．小可认为A点就是该凸透镜的焦点，请对他的观点作出评判： ．（2）小可在用图2所示的实验探究线圈数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是 ．利用此实验电路也能研究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是 ．20．小可将电源、开关、导线、滑动变阻器、电流表和电压表接入电路，用“伏安法”测额定电压为 2.5V小灯泡的功率．（1）请在方框内（图1）画出实验电路图．（2）小可根据实验数据绘制了U﹣Ｉ图象，如图2甲所示．观察图象，发现AB部分为线段，BC部分为曲线．为便于分析，将线段AB延长作出图象，如图2乙所示．比较甲、乙两图象，发现两图象间的距离随着电流的增大而增大，说明 ．（3）根据图象中B点对应的电压和电流值，计算小灯泡的电阻R= Ω．当电压为 2.5V时，根据甲图象计算小灯泡的功率P甲= W，根据乙图象计算小灯泡的功率P乙= W．（4）请结合以上分析和计算，解释白炽灯泡烧坏往往发生在开灯瞬间的原因： ．四.计算题21．在一标准大气压下，将50L的水从40℃加热到沸点．求：（1）水需要吸收的热量（2）提供这些热量，需要完全燃烧焦碳的质量（q焦碳=3.0×107J/kg）．22．两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）．下表是某型号两轮自平衡电动车的主要技术参数．整车质量20kg锂电池电压48V锂电池容量12A?h电动车额定电压48V电动机额定功率350W（1）图中小景的质量为40kg，轮胎与地面的总接触面积为0.01m2，求地面受到的压强（g取10N/kg）（2）若电动机以额定功率工作，求锂电池充足一次电最多可骑行的时间（精确到0.1）（3）锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，最多能连续行驶17.28km，求电动车工作的效率．2017年山东省济宁市中考物理试卷参考答案与试题解析一.选择题（每小题2分）1．（2017?济宁）在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（ ）A．奥斯特：通过实验揭示了磁与电之间的联系B．帕斯卡：研究总结出密闭液体传递压强的规律C．欧姆：研究并总结出电流跟电压和电阻的关系D．阿伏加德罗：研究并提出了原子核式结构模型【考点】2R：物理常识．【分析】根据对物理学家及其成就的掌握作答．【解答】解：A、电流周围存在磁场．最早发现这一规律的是奥斯特，他也是第一个发现电和磁联系的科学家．故A正确；B、加在密闭液体上的压强，能够被液体大小不变地向各个方向传递．这一规律最早是帕斯卡发现的，被后人命名为帕斯卡定律．故B正确；C、通过导体的电流，与导体两端电压成正比，与导体的电阻成反比．这一规律最早是欧姆发现的，被后人命名为欧姆定律．故C正确；D、原子由位于中心的原子核和绕核高速转动的电子组成．最早建立原子核式结构模型的是汤姆生．故D错误．故选D．2．（2017?济宁）某物体从地面上某一点出发沿直线运动，其s﹣ｔ图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（ ）A．物体在6s内运动的路程为15mB．以地球为参照物，物体在中间2s内静止C．物体在前2s内和后2s内的速度相等D．物体在6s内的平均速度为 2.5m/s【考点】69：速度公式及其应用．【分析】（1）根据图象可知6s时物体运动的路程，然后利用速度公式求出物体在6s内的平均速度；（2）在2～4s内，物体运动的路程为零，其速度为0；（3）根据图象可知物体在前2s内和后2s内运动的路程，利用速度公式即可比较其大小．【解答】解：A、由s﹣ｔ图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；B、由s﹣ｔ图象可知，在2～4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；C、物体在前2s内运动的路程为5m，后2s内运动的路程为15m﹣5m=10m，即在相等时间内物体运动的路程不相等，根据v=可知，则物体在前2s内和后2s内的速度不相等，故C不正确；D、物体在6s内的平均速度：v===2.5m/s，故D正确．故选：C．3．（2017?济宁）下列物态变化现象中，吸热的是（ ）A．秋天房顶上结霜B．铁水被浇铸成工件C．冰棒冒出“白气”D．湿衣服晾晒后变干【考点】1H：汽化及汽化吸热的特点．【分析】要解答本题需掌握：在六种物态变化中，熔化、汽化和升华过程吸热；液化、凝固和凝华过程放热．【解答】解：A、秋天房顶上结霜是空气中的水蒸气凝华形成的冰晶，此过程需要放热．故A不符合题意；B、铁水浇筑成工件，由液态凝固成为固态，此过程需要放热．故B不符合题意；C、冰棍冒出的“白气”是空气中的水蒸气液化形成的小水滴，此过程需要放热．故C不符合题意；D、湿衣服晾晒后变干是水由液态变成气态的汽化过程，此过程需要吸热，故D符合题意．故选D．4．（2017?济宁）下列有关力和运动的几种说法中，正确的是（ ）A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动【考点】6U：力与运动的关系；6R：平衡力的辨别．【分析】（1）物体的运动状态包括速度和方向两个方面；（2）重力的方向是竖直向下的；（3）二力平衡的条件：大小相等、方向相反、在同一直线上、在同一物体上；（4）两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就是摩擦力．【解答】解：A、匀速转弯的物体，速度大小不变，但方向时刻在变即运动状态发生改变，故物体一定受到力的作用，故A正确；B、重力的方向是竖直向下的，但只受重力作用的物体可能向上运动，例如向上扔出的篮球，只受重力作用，但由于惯性仍然向上运动，故B错误；C、相互平衡的两个力方向一定是相反的，所以三要素不可能都相同，故C错误；D、摩擦力总是阻碍物体的相对运动，故D错误．故选A．5．（2017?济宁）如图中的光学实验研究出的物理规律不能解释所对应的光学现象的是（ ）A．手影B．透镜成像C．筷子变“弯”D．彩虹【考点】A2：光在均匀介质中直线传播；A6：光的反射；AM：光的折射现象及其应用；AP：光的色散．【分析】（1）光在同种、均匀、透明介质中沿直线传播，例如影子、日食、月食、小孔成像等；（2）当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：水变浅了等．【解答】解：A、实验探究的是光在均匀介质中沿直线传播；手影是由光的直线传播形成的，故A正确；B、实验探究的是光的反射定律；凸透镜成像是由光的折射形成的，故B错误；C、实验探究的是光的折射现象；筷子变“弯”是由光的折射形成的，故C正确；D、实验探究的是光通过三棱镜时的色散现象，彩虹属于光的色散，故D正确．故选：B．6．（2017?济宁）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（ ）A．l1B．l2C．l3D．l4【考点】7P：力臂的画法．【分析】动力臂为支点到动力作用线的距离，据此判断．【解答】解：由图可知，动力为拉动杠杆的力，动力作用在滑轮与杠杆之间的拉绳上，动力臂为支点到动力作用线的距离，故l2为动力臂．故选：B．7．（2017?济宁）小可对生活中的几种物理现象进行了分析，其中判断正确的是（ ）A．投入水中的石块下沉，说明下沉的石块不受浮力B．离平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关C．通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线D．放在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场【考点】8O：阿基米德原理；AE：平面镜成像的特点、原理、现象及其实验方案；C9：通电直导线周围的磁场；JH：焦耳定律．【分析】（1）浸在液体（或空气）中的物体，受到液体（或空气）的浮力；所受的浮力大小等于它排开的液体（或空气）受到的重力；（2）平面镜成像的特点：①平面镜所成的像是虚像；②像与物体的大小相同；③像到平面镜的距离与物体到平面镜的距离相等；④像与物体关于平面镜对称；（3）电炉丝和导线串联，通过的电流相等，通电时间相同，利用焦耳定律Q=I2Rt分析；（4）磁体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也是因为受到地磁场的作用．磁场的方向可以有几种描述方法，如磁场中小磁针静止时N极所指方向；小磁针静止时N极受力方向；磁感线上某点的切线方向等．【解答】解：A、在水中下沉的石块也受到浮力的作用，故A错误；B、由平面镜成像的特点可知，像与物体的大小相同，与距离镜面的远近无关，故B错误；C、通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，根据焦耳定律Q=I2Rt，是由于导线的电阻小的缘故，故C错误；D、磁体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也是因为受到地磁场的作用．故D正确．故选D．8．（2017?济宁）如图所示的电路中，闭合开关时，下列说法正确的是（ ）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关【考点】HT：串联电路和并联电路的辨别；HE：电流的方向；HX：电流表的使用．【分析】由图可知，电流从开关到电流表和灯L1、另一条过灯L2，到负极，则两灯泡并联，根据电流表串联的用电器即可判断电流表测量的对象．【解答】解：A、由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD、电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C、电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确．故选C．9．（2017?济宁）家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（ ）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】由题意可知，当选择开关放在“冷”时，电动机接入电路中，只有电动机工作；当选择开关放在“热”时，电动机和电热丝同时接入电路中，两者同时工作，据此分析选项得出答案．【解答】解：A．由电路图可知，当触点接触2、3时，电路为电动机的简单电路，电吹风吹冷风；当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风，故A符合题意；B．由电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B不符合题意；C．由电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷风，故C不符合题意；D．由电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故D不符合题意．故选A．10．（2017?济宁）小可对如图所学的物理知识进行了梳理，其中有科学性错误的是（ ）A．B．C．D．【考点】2R：物理常识．【分析】根据对每个选项中所涉及的物理概念、规律的掌握作出判断，确定错误的选项．【解答】解：A、将内能转化为机械能的机器是热机．根据燃料所装位置，热机分为内燃机和外燃机，其中内燃机根据燃烧的燃料种类包括汽油机和柴油机两种．故A正确；B、原子由位于中心的原子核和绕核转动的电子组成，原子核包括质子和中子两部分．故B错误；C、在一定条件下，物体的能量多少会发生变化，内能的改变属于能量转化的一种，改变内能有两种方式：做功和热传递．故C正确；D、核能作为新能源，是能源利用的一个方面，目前人类利用核能有两种方式：核裂变和核聚变．故D正确．故选B．二.填空题11（2017?济宁）．同学们对“声音的产生和传播”有下面两种看法，请根据你的知识，对每种看法作出评论．（1）“声音是由于物体的运动产生的”，评论：　错误　．（2）“声音的传播速度是340m/s”，评论：　错误　．【考点】91：声音的产生；93：声速．【分析】一切声音都是由物体的振动产生的，当振动停止，发声也停止；声音在空气中的传播速度约为340m/s．【解答】解：（1）声音是由于物体的振动产生的，一切正在发声的物体都在振动，振动停止，发声也停止，故此种说法错误；（2）声音在空气中的传播速度约为340m/s，声音在不同的介质中的传播速度是不相同的，故此种说法错误；故答案为：（1）错误；（2）错误．12．（2017?济宁）一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为　空气　（选填“空气”或“透明物质”）；反射角=　40°　．【考点】AK：光的折射规律．【分析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．。
