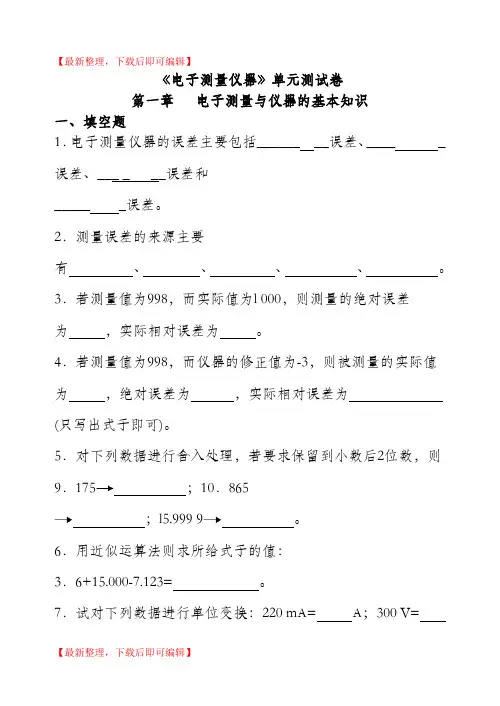

【最新整理，下载后即可编辑】《电子测量仪器》单元测试卷第一章电子测量与仪器的基本知识一、填空题1．电子测量仪器的误差主要包括______ __误差、____ _误差、___ _ __误差和_____ _误差。

2．测量误差的来源主要有、、、、。

3．若测量值为998，而实际值为l 000，则测量的绝对误差为，实际相对误差为。

4．若测量值为998，而仪器的修正值为-3，则被测量的实际值为，绝对误差为，实际相对误差为(只写出式子即可)。

5．对下列数据进行舍入处理，若要求保留到小数后2位数，则9．175；10．865；l5.999 9。

6．用近似运算法则求所给式子的值：3．6+15.000-7.123= 。

7．试对下列数据进行单位变换：220 mA= A；300 V=mV；0.15 KΩ= Ω。

8. 试指出下列数字的有效数字位数，并将结果填在后面的横线上：8．88 ，9.000，O.050 ，1.5×103，2.0×10-3。

二、多项选择题1．下列数字中，有效数字属于2位数的是（）。

A．0.1 B．0.09 C．1.50 D．3.0×103E．5 000 F．3.92．若测量值为1 002，而实际值为1 000，则测量过程中的绝对误差为( )。

A．2 B．±2 C．-2 D．2％3．当被测电流为7.8 mA时，选择量程为( )的电流表进行测量较合适。

A．5 mA B．10 mA C．15 mA D．30 mA4．为做好电子测量仪器的日常维护，应当( )。

A．禁止使用湿布给仪器抹擦B．使用吹风筒经常给仪器吹气通风C．远离酸、碱性物质D．经常将仪器搬到太阳底下晒，使其干燥三、综合题1．用0.2级100 mA的电流表和2.5级100 mA的电流表串联测量电流，前者示值为80 mA，后者示值为77.8 mA，试问：(1)如果将前者作为标准表校验后者，则被校表的绝对误差为多少?应当引入的修正值为多少？测量的实际相对误差为多少？(2)如果认为上一问所得的绝对误差是最大绝对误差的话，则被校表的准确度应定为几级？2．被测电压为8 V，现有两只电压表，一只量程为10 V，准确度为1.5级；另一只量程为50 v，准确度为1.0级。

电子测量仪器试题一、单项选择题（共 36 分，每空 1.5 分）1、仪表指示值与实际值之间的差值称为。

A.绝对误差B. 相对误差C. 示值相对误差D. 引用误差2、测得信号的周期为 4.3251ms ，经整理保留3 位有效数字，即为。

A.4.32msB.4.320msC.4.33msD.4.330ms3、仪器仪表的准确度等级一般是用表示的。

A.绝对误差B. 相对误差C. 示值相对误差D. 引用相对误差4、在一定条件下，其数值（大小及符号）保持恒定或按照一定规律变化的误差称为。

A.系统误差B. 随机误差C. 粗大误差D. 绝对误差5、测量中绝对误差与真值之比称为。

A.示值误差B. 随机误差C. 相对误差D. 引用误差6、测量8mA 的电流时，若希望误差不超过0.2mA ，则最好选用下列哪项方案。

A.在 1.5级电流表的100mA 量程上测量B.在 5.0级电流表的10mA 量程上测量C.在 1.5级电流表的10mA 量程上测量D.在 2.5级电流表的100mA 量程上测量7、仪器开机后，一般要后再正常工作。

A.预热15minB. 先接上高压C. 去除负载D. 拿掉接地线8、处理仪器内部的积尘，经常采用这一工具。

A.机内电风扇B. “皮老虎”C. 酒精棉球D. 砂纸9、一DVM 的最大显示数字为19999 ，在10V 量程时的分辨力是。

A.0.001VB.0.0001VC.0.01VD.0.00001V10、用一只串联式峰值电压表和一只并联式峰值电压表分别测量电压u=(20+10sinωt)V，则前xA B者示值 后者示值。

A.大于B. 小于C. 相同于D. 无法确定11、在测量某未知波形的非正弦波电压时， 无有效值电压可用，为减小波形误差，应选择 进行测量。

A.均值电压表B. 峰值电压表C. 都可以D. 无法选择12、示波器的探头在测量中所起的作用有： 。

A.提高示波器的输入阻抗B. 降低分布电容对波形的影响C.调整输入信号幅度D. 调整输入信号频率13、若要调节波形高度可使用 旋钮；调节波形显示宽度可使用旋钮。

电子测量期末考试试题一、单项选择题1、在电子测量中，最常用的单位是（）。

A.安培B.伏特C.欧姆D.瓦特答案：C2、对于一个1kHz的信号，下列哪种测量方法可以准确地测量其频率？A.示波器B.频谱分析仪C.信号发生器D.频率计数器答案：D3、在电子测量中，下列哪种方法可以用来测量电阻？A.电桥法B.差分法C.放大法D.滤波法答案：A二、多项选择题1、下列哪些仪器可以用于电子测量？A.万用表B.示波器C.频谱分析仪D.信号发生器答案：ABC2、在进行频率测量时，可以使用哪些方法？A.直接频率测量B.间接频率测量C.合成频率测量D.脉冲频率测量答案：ABCD3、在进行电压测量时，需要注意哪些事项？A.电压档的选择B.测试线的选择C.地线的选择D.测试点的选择答案：ABCD三、简答题1、请简述电子测量的定义及其主要内容。

答案：电子测量是指使用电子技术和仪器设备对各种电子信号进行测量和分析的过程。

其主要内容包括电压、电流、电阻、电容、电感等参数的测量，以及频率、相位、调制等特性的分析。

2、请说明示波器在电子测量中的重要作用。

答案：示波器是一种广泛应用于电子测量中的仪器，它可以用来观察和测量各种信号的波形，如电压、电流、频率等。

通过示波器，可以直观地了解信号的形状、幅度、相位等信息，从而方便地进行故障诊断、调试和研发等工作。

示波器还可以与其他仪器配合使用，如频谱分析仪、信号发生器等，实现对复杂信号的分析和处理。

因此，示波器在电子测量中具有不可替代的重要作用。

A.电子商务是一种利用互联网和电子技术进行的商业活动。

B.电子商务是一种利用电子设备和网络进行商品和服务交易的活动。

C.电子商务是一种利用互联网和进行广告宣传的营销活动。

D.电子商务是一种利用互联网和电子商务平台进行在线交易的活动。

A.淘宝网B.京东C.当当网D.美团网A.突破时间和空间的限制，实现全球化的商业活动。

A.网络欺诈B.病毒攻击C.身份盗窃D.实体安全请简述电子商务在物流方面的应用和发展趋势。

《电子测量与仪器》习题参考答案习题1一、填空题1．比较法；数值；单位；误差。

2．电子技术；电子技术理论；电子测量仪器。

3．频率；电压；时间。

4．直接测量；间接测量；时域测量；频域测量；数据域测量。

5．统一性；准确性；法制性。

6．国家计量基准；国家副计量基准；工作计量基准。

7．考核量值的一致性。

8．随机误差；系统误差；粗大误差。

9．有界性；对称性。

10．绝对值；符号。

11．准确度；精密度。

12．2Hz ；0.02%。

13．2/3；1/3～2/3。

14．分组平均法。

15．物理量变换；信号处理与传输；测量结果的显示。

16．保障操作者人身安全；保证电子测量仪器正常工作。

二、选择题1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D三、简答题1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。

计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。

由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。

测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。

计量和测量相互配合，才能在国民经济中发挥重要作用。

2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。

3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。

产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。

按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。

误差的常用表示方法有绝对误差和相对误差两种。

四、综合题1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1VΔX 2＝X 2－A 2＝101－100＝1V相对误差 11111%100100%A X A γ-=-∆=⨯=22211%100100%A X A γ=∆=⨯=2．解：ΔI m1＝1m γ× X m1＝±0.5％×400＝±2mA ，示值范围为100±2mA ；ΔI m2＝2m γ× X m2 ＝±1.5％×100＝±1.5mA ，示值范围为100±1.5mA 。

一、 填空题：(22%)１、计量是利用技术和法制手段实现 统一 和 准确 的测量。

２、计量的三个主要特征是 统一性 、 准确性 和 法制性 。

３、满度（引用）误差表示为 绝对误差与满量程之比 ，是用 量程满度值 代替 测量真值 的相对误差。

４、精密度用以表示 方差或随机误差 的大小，准确度用以表示 平均值或系统误差 的大小，精确度用以表示 系统误差与随机误差综合影响 的大小。

５、测量仪器准确度等级一般分为7级，其中准确度最高的为_0.1_级，准确度最低的为_5.0_级。

６、峰值电压表使用的峰值检波器有 并联式 、 串联式 两种；其中 并联式 的输出电量只反映被测电压交流分量的峰值。

７、阴极射线示波管（CRT ）由___电子枪____、___偏转系统___、__显示部分__三部分组成。

８、电子计数器的测量误差来源主要有__计数误差__、_闸门时间误差__和标准频率误差三种。

二、 选择题：(10%)1、修正值是与绝对误差的绝对值 __A__ 的值。

A 、相等但符号相反；B 、不相等且符号相反；C 、相等且符号相同；D 、不相等但符号相同。

2、交流电压的波峰因素Kp 定义为__C__。

A 、峰值/平均值B 、有效值/平均值C 、峰值/有效值D 、平均值/峰值 3、下述方法中，能减小系统误差的有 _B _ 。

A 、 统计平均；B 、 交换法；C 、 加权平均；D 、格拉布斯准则加以修正。

4、数字电压表显示位数越多，则____D___。

A 、测量范围越大B 、测量误差越小C 、过载能力越强D 、测量分辨力越高 5、示波器中扫描发生器产生的是 __A__ 。

A 、锯齿波信号B 、正弦波信号C 、矩形波信号D 、触发脉冲三、 简答题：(28%)1、用电子计数器测量一个600Hz 的信号频率，采用测频（闸门时间为2S ）和测周（时标为0.5μS ）两种方法，试比较这两种方法由±1误差所引起的测量误差。

电子测量与仪器试题一、判断题（共10题，每小题2分，满分20分)1.随机误差是等精度测量的结果，具有对称性，可表示多次测量的精密度。

（）2.12.33保留到小数点后一位是12.3,12.35保留到小数点后一位也是12.3。

（）3.分贝误差是用对数表示误差的一种形式，电压表刻度单位可表示为分贝。

（）4.取样示波器不但能观测重复信号，还可以对非重复的高频信号进行测量显示。

（）5.测量脉冲电压时，电压太高时不可以使用脉冲电压表。

（）6.高频电压表的探头内一般都有高频检波二极管。

（）7.阻抗测量最广泛的测量方法是电桥法，最简单的零电位指示器可以是一副耳机。

（）8.相位差转换为时间间隔进行测量时所采用的转换电路常称为鉴相器。

（）9.调谐式高频信号发生器的振荡器大都是采用RC振荡器。

（）10.目前测量的物理量中长度不如频率的准确度指标高。

（）二、选择题（共10题，每小题2分，满分20分）11.示波器中扫描发生器产生的是（）。

A、锯齿波信号B、正弦波信号C、矩形波信号D、触发脉冲12.不能减小系统误差的是 ( ) 。

A、统计平均B、零示法C、替代法D、补偿法。

13.牛顿属于国际单位制中的（）。

A、基本单位B、导出单位C、辅助单位D、其它单位14.交流电压表都按照正弦波电压( )进行定度的。

A、峰值B、峰—峰值C、有效值D、平均值15.电子计数器不能够直接用来测量的物理量是（）A、频率B、时间间隔C、脉冲宽度D、相位16.电子测量的误差理论中最为重要的一类误差分布是（）A、高斯分布B、均匀分布、泊松分布D、指数分布17.某1.0级电流表的满度值为100µA，则其测量值为100µA时的示值相对误差为（）。

A、±0.1%B、±0.1.25%C、±0.11%D、±1%18.信号发生器的核心器件是（）。

A、电源B、指示器C、变换器D、振荡器19.仪表当中超低频信号发生器主要应用在（）。

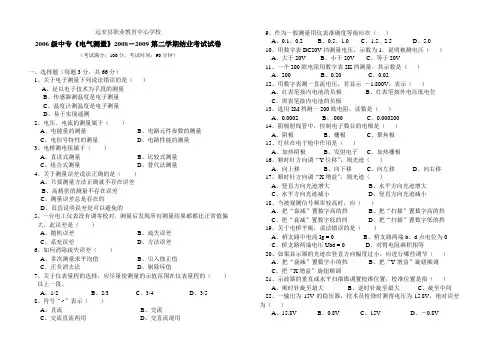

远安县职业教育中心学校2006级中专《电气测量》2008－2009第二学期结业考试试卷（考试满分：100分，考试时间：90分钟）一、选择题（每题3分，共66分）1、关于电子测量下列说法错误的是（）A、是以电子技术为手段的测量B、传感器测温度是电子测量C、温度计测温度是电子测量D、易于实现遥测2、电压、电流的测量属于（）A、电能量的测量B、电路元件参数的测量C、电信号特性的测量D、电路性能的测量3、电桥测电阻属于（）A、直读式测量B、比较式测量C、组合式测量D、替代法测量4、关于测量误差说法正确的是（）A、只要测量方法正确就不存在误差B、高精密的测量不存在误差C、测量误差总是存在的D、真直说明误差是可以避免的5、一台电工仪表没有调零校对，测量后发现所有测量结果都都比正常值偏大，此误差是（）A、随机误差B、疏失误差C、系充误差D、方法误差6、如何消除疏失误差（）A、多次测量求平均值B、引入修正值C、正负消去法D、剔除坏值7、关于仪表量程的选择，应尽量使测量的示值范围在仪表量程的（）以上一段。

A、1/2B、2/3C、3/4D、3/58、符号“~”表示（）A、直流B、交流C、交流直流两用D、交直流混用9、作为一般测量用仪表准确度等级应在（）A、0.1、0.2B、0.5、1.0C、1.5、2.5D、5.010、用数字表DC20V挡测量电压，示数为1，说明被测电压（）A、大于20VB、小于20VC、等于20V11、一个200欧电阻用数字表2K挡测量，其示数是（）A、200B、0.20C、0.0212、用数字表测一直流电压，若显示－1.800V，表示（）A、红表笔接内电池的负极B、红表笔接外电压低电位C、黑表笔接内电池的负极13、选用2M挡测一200欧电阻，读数是（）A、0.0002B、.000C、0.00020014、阴极射线管中，控制电子数目的电极是（）A、阴极B、栅极C、聚焦极15、灯丝在电子枪中作用是（）A、加热阴极B、发射电子C、加热栅极16、顺时针方向调“Y位移”，则光迹（）A、向上移B、向下移C、向左移D、向右移17、顺时针方向调“X增益”，则光迹（）A、竖直方向光迹增大B、水平方向光迹增大C、水平方向光迹减小D、竖直方向光迹减小18、当被观测信号频率较高时，应（）A、把“衰减”置数字高的挡B、把“扫描”置数字高的挡C、把“衰减”置数字低的挡D、把“扫描”置数字低的挡19、关于电桥平衡，说法错误的是（）A、桥支路中电流Ig = 0B、桥支路两端b、d点电位为0C、桥支路两端电压Ubd = 0D、对臂电阻乘积相等20、如果显示器的光迹在竖直方向幅度过小，应进行哪些调节（）A、把“衰减”置数字小的挡B、把“Y增益”旋钮顺调C、把“X增益”旋钮顺调21、示波器的垂直或水平扫描微调置校准位置，校准位置是指（）A、顺时针旋至最大B、逆时针旋至最大C、旋至中间22、一输出为15V的稳压器，技术员检修时测得电压为15.8V，绝对误差为（）A、15.8VB、0.8VC、15VD、－0.8V远安县职业教育中心学校2006级中专《电气测量》2008－2009第二学期结业考试答题卷（考试满分：100分，考试时间：90分钟）姓名班级分数一、选择题（每题3分，共66分）题号 1 2 3 4 5 6 7 8 9 10 11答案题号12 13 14 15 16 17 18 19 20 21 22答案二、填空题（每空1分，共12分）23、测量结果一般包括两部分：一部分是，另一部分是相应的。

电子测量期末考试试题电子测量期末考试试题电子测量是一门重要的工程技术学科，旨在掌握电子测量的基本原理、方法和技能。

在期末考试中，我们将出一道试题来考察学生对该学科的理解和应用能力。

一、试题内容请设计一个基于模拟电路的电压测量方案，要求实现以下功能：1、测量0~10V的直流电压；2、精度要求达到±0.1V；3、设计方案应包含电路图、元件参数和调试方法。

二、试题要求1、学生需在规定时间内（2小时）完成该试题，并提交书面答案；2、答案应清晰、准确，符合学术规范；3、学生需独立完成，不得抄袭、作弊或使用辅助工具。

三、评分标准1、电路图设计（30分）：电路图应清晰、合理，符合电子测量原理；2、元件选择（20分）：选择的元件应符合实际应用要求，精度符合题目要求；3、调试方法（30分）：调试方法应科学、合理，能够有效地修正误差；4、整体思路（20分）：整体思路应严谨、清晰，能够实现题目要求的功能。

四、解题思路1、设计电路图：可以采用放大器和基准电压源来实现电压测量。

首先，将待测电压放大一定倍数，然后将其与基准电压进行比较，得出测量结果。

为了提高测量精度，可以加入失调电压调整电路和放大器自校准电路。

2、选择元件：根据题目要求，选择的元件应满足精度和稳定性要求。

可以选择精密放大器、高精度基准电压源和失调电压调整器等元件。

3、设计调试方法：可以采用逐步逼近法来调试该电路。

首先，调整放大器的增益和失调电压调整器，使输出电压接近期望值。

然后，调整基准电压源，使输出电压与待测电压相等。

最后，调整反馈电阻，使放大器达到最佳增益。

4、整体思路：该试题的解题思路是先设计电路图，然后选择合适的元件，再设计调试方法。

在解题过程中，要注意精度和稳定性的要求，并充分考虑实际应用中的环境因素。

五、总结该试题旨在考察学生对电子测量的基本原理、方法和技能的掌握程度。

通过设计电路图、选择元件和调试方法等环节，可以提高学生的电子测量能力。

一、填空题（每空1分，共25分）1.从广义上说，凡是利用_______________ 来进行的测量都可以说是电子测量。

答案：电子技术2.测量误差就是_______________ 与被测量 ________________ 的差别。

答案：测量值真值3.相对误差又叫相对真误差，它是 ____________ 与 ___________ 的比值。

答案：测量值真值4.相对误差定义为 ____________ 与 ___________ 的比值，通常用百分数表示。

答案：误差；真值5.3位数字欧姆表，测量标称值为Q和Q两只电阻时，读数分别为965 Q和1452Q。

当保留两位有效数字时，此两电阻分别为_______________ k Q和__________ kQ< 答案：6 •将，和保留3位有效数字后为 ______________________ 、________________ 、答案：；；363 ;7.某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为20000转/分钟（假定测试次数足够多）。

其中某次测量结果为20002转/分钟，则此次测量的绝对误差△ x = _____________ ，实际相对误差答案：2 转/ 分钟，％。

8 .用一只级50V的电压表测量直流电压，产生的绝对误差w 答案：9 ．设，且各分项的相对误差分别为，则y 的相对误差o答案：10. 在测量中进行量值比较采用的两种基本方法是________________ 和__________ 。

答案：间接比较法，直接比较法。

11. __________ 是比较同一级别、同一类型测量标准的一致性而进行的量值传递活动。

答案：比对。

12 .计算分贝误差的表达式为，其中称为 ________ 。

答案：相对误差13.分贝误差是用 _______________ 形式表示的 _____________ 误差。

对数；相对14 .为了提高测量准确度，在比较中常采用减小测量误差的方法，如_______________ 法、 _______ 法、 _________ 法。

《电子测量》练习卷一、选择题1、目前在电子测量技术中，（ D ）的测量精确度最高。

A、电压B、时间C、电流D、频率2、为直接测得各种波形电压的有效值，应选用（ B ）。

A、平均值检波电压表B、有效值检波电压表C、峰值检波电压表D、直流电压表3 取样示波器采用非实时取样技术，适合测量（ B ）的信号。

A高频单次信号B高频重复信号 C 低频单次信号D低频重复信号4 将6.0005 保留四位有效数字是（ C ）A 6.0B 6.00C 6.000D 6.0015 采样信号是指( A )A 幅值连续，时间离散B 幅值离散，时间连续C幅值连续，时间连续 D 幅值离散，时间离散6 若两组测量的系统误差相同，则两组测量的（ C ）相同。

A 精密度B 正确度C 准确度D 分散度7 扫频仪可用来测量和图示（A）A.被测网络的幅频特性B.被测信号源的频谱特性C.被测信号源的相频特性D.被测信号的波形8.正确度是表示测量结果中_______误差大小的程度。

（C）A.绝对B.相对C.系统D.随机二、填空题1、波器测量随时间变化的信号时，示波管的水平偏转板上应加上扫描电压，示波管的垂直偏转板上应加上Uy信号。

2、基准一般分为_国家_____基准、__副____基准和__工作___基准。

3、测量误差性质和特点，误差分为以下三种：随机误差、系统误差、疏失误差4、示波器的“聚焦”旋钮具有调节示波器中__第一阳______极与__第二阳______极之间电压的作用。

5、某数字电压表的最大计数容量为19999，通常称该表为___4又1/2_____位数字电压表；若其最小量程为0.2V，则其分辨力为___10uV_____ 。

6、电子示波器的心脏是阴极射线示波管，它主要由__电子枪______、__偏转系统__和___荧光屏__三部分组成。

7、当示波器两个偏转板上都加__正弦信号___时，显示的图形叫李沙育图形，这种图形在_相位____和频率测量中常会用到。

《电子测量与仪器》期末模拟试卷一一、填空题2.被测量的测量结果量值含义有两方面，即________和用于比较的____________名称。

3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。

其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___________等六部分组成。

4.通用示波器结构上包括_____________、_______________和____________三个部分。

5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的____________极。

6.数字万用表表笔与模拟万用表表笔的带电极性不同。

对数字万用表红表笔接万用表内部电池的____________极。

7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。

8.测量网络的幅频特性通常有两种方法，它们是__________测量法和___________测量法。

9.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32.4850=___________；200.4850000010=_________________。

二、选择题（每题3分，共30分）1、用示波器李沙育图形法测频率，在X-Y显示方式时，如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx (即Y轴信号频率与X轴信号频率之比)为：（）A、2﹕1B、1﹕1C、3﹕2D、2﹕32、用全波均值电压表测量某正弦波和三角波信号，读数均为10V，则该三角波的峰值电压为（）A、10VB、9VC、18VD、14.13V3、用示波器测量直流电压。

在测量时，示波器的Y轴偏转因数开关置于0.5V/div，被测信号经衰减10倍的探头接入，屏幕上的光迹向上偏移5格，则被测电压为（）A、25VB、15VC、10VD、2.5V4、要测量一个10V左右的电压，手头有两块电压表，其中一块量程为150V，1.5级，另一块为15V，2.5级，问选用哪一块合适？答：（）A、两块都一样B、150V，1.5级C、15V，2.5级D、无法进行选择5、下列测量中属于电子测量的是（）A、用天平测量物体的质量B、用水银温度计测量温度C、用数字温度计测量温度D、用游标卡尺测量圆柱体的直径6、下列测量中属于间接测量的是（）A、用万用欧姆挡测量电阻B、用电压表测量已知电阻上消耗的功率C、用逻辑笔测量信号的逻辑状态D、用电子计数器测量信号周期7、用逻辑笔测量信号的逻辑状态属于（）A、时域测量B、频域测量C、组合测量D、数据域测量8、高频信号发生器的工作频率一般为（）A、1Hz~1MHzB、0.001Hz~1kHzC、200kHz~30MHzD、300MHz以上三、综合题（共30分）1、为测量功能选择最佳测量仪器，将仪器序号填在测量功能后的空白处。

一、填空题1、电子测量是泛指以电子技术为基本手段进行的测量。

2、静态测量指对不随时间变化的（静止的）物理量进行的的测量。

3、国际单位制的标识符号是SI 。

4、所谓周期性现象，就是经过一段相等的时间又重复出现相同状态的现象，这一段相等的时间就被称为周期。

5、电压可以分为直流电压和交流电压两种。

6、测量网络的幅频特性通常与两种方法，它们是点频和扫频测量法。

7、对元器件参数的测量方法通常采用比较法和谐振法。

8、电桥平衡时，检流计的电流为0 。

9、电压表按其工作原理和读数方式分为模拟电压表和数字式电压表。

10电子示波器简称为示波器，是一种用来直接观察电量随时间变化过程的仪器。

11、显示器上单位时间光点水平移动的距离称为扫描速度，单位是cm/s。

12、示波器的输入耦合设有三挡选择开关，当测量交流信号时，应置AC 挡。

13、示波器包含三个主要组成部分，分别是垂直系统、水平系统和主机系统。

电子示波器的心脏是阴极射线示波管，它主要由电子枪、偏转系统、和荧光屏三部分组成。

14、示波器中双踪显示方式包括交替和断续两种显示方式，其中交替显示方式适合显示两路信号的场合。

15、直流电桥主要用来测量电阻或与电阻有关的物理量的仪器（电阻阻值）。

16．相对误差定义为绝对误差与被测量的真值的比值，通常用百分数表示。

17．数字电压表的最大计数容量为19999，通常称该表为四位半位数字电压表；若其最小量程为0.2V，则其分辨力为 10 μV。

18．示波器的“聚焦”旋钮具有调节示波器中对焦极与阴极之间电压的作用。

19．没有信号输入时，仍有水平扫描线，这时示波器工作在自动扫描状态，若工作在常态扫描状态，则无信号输入时就没有扫描线。

19．电子计数器的测周期原理与测频相反，即由被测信号控制主门开通，而用晶振信号脉冲进行计数。

20．交流电桥平衡的条件是：相对桥臂上阻抗幅模的乘积相等和相对桥臂上阻抗幅角之和相等。

二、选择题1、下列单位中不属于国际单位制基本单位的是（ C ）A、米B、千克C、弧度D、安培2、表征电信号能量大小的基本参量是（ D ）A、电压B、电流C、功率D、以上都是3、正弦信号的波峰因数为（ A ）A、2B、3C、1D、1.114、用示波器测量交流电压时，得到的是交流电压的（B ？？？）A、有效值B、峰峰值C、平均值D、最大值5、通常使用的双踪示波器的校准信号为（ A ）A、1KHz 0.5V方波B、1KHz 1V方波C、1KHz 0.5V正弦波D、2KHz 1V正弦波6、示波器中扫描发生器产生的是（ A ）。

电子测量与仪器试题一、判断题（共10题，每小题2分，满分20分)1.随机误差是等精度测量的结果，具有对称性，可表示多次测量的精密度。

（）2.12.33保留到小数点后一位是12.3,12.35保留到小数点后一位也是12.3。

（）3.分贝误差是用对数表示误差的一种形式，电压表刻度单位可表示为分贝。

（）4.取样示波器不但能观测重复信号，还可以对非重复的高频信号进行测量显示。

（）5.测量脉冲电压时，电压太高时不可以使用脉冲电压表。

（）6.高频电压表的探头内一般都有高频检波二极管。

（）7.阻抗测量最广泛的测量方法是电桥法，最简单的零电位指示器可以是一副耳机。

（）8.相位差转换为时间间隔进行测量时所采用的转换电路常称为鉴相器。

（）9.调谐式高频信号发生器的振荡器大都是采用RC振荡器。

（）10.目前测量的物理量中长度不如频率的准确度指标高。

（）二、选择题（共10题，每小题2分，满分20分）11.示波器中扫描发生器产生的是（）。

A、锯齿波信号B、正弦波信号C、矩形波信号D、触发脉冲12.不能减小系统误差的是 ( ) 。

A、统计平均B、零示法C、替代法D、补偿法。

13.牛顿属于国际单位制中的（）。

A、基本单位B、导出单位C、辅助单位D、其它单位14.交流电压表都按照正弦波电压( )进行定度的。

A、峰值B、峰—峰值C、有效值D、平均值15.电子计数器不能够直接用来测量的物理量是（）A、频率B、时间间隔C、脉冲宽度D、相位16.电子测量的误差理论中最为重要的一类误差分布是（）A、高斯分布B、均匀分布、泊松分布D、指数分布17.某1.0级电流表的满度值为100µA，则其测量值为100µA时的示值相对误差为（）。

A、±0.1%B、±0.1.25%C、±0.11%D、±1%18.信号发生器的核心器件是（）。

A、电源B、指示器C、变换器D、振荡器19.仪表当中超低频信号发生器主要应用在（）。

2019电子测量仪器期末考试试题2019电子测量仪器期末考试试题姓名____________ 总分__________________一、填空（20分）1、电子测量仪器主要是由测量线路和___________________两部分，其中测量机构是整个仪表的_______________。

2、电子测量仪器按工作原理分，主要分为_______________系仪表，电磁系仪表，__________________系仪表和电动系仪表。

3、电子测量仪器的测量结果与被测量实际值之间的差值叫_______________。

4、常用的电工测量方法主要有直接测量法，_________测量法和________测量法。

5、一般情况下，万用表以测量_____________、直流电流、_____________和_____________为主要目的。

二、判断(20分)( )1、电子测量仪器几乎用到每一个科学技术领域。

( )2、选用仪表时，仪表的准确度越高越好。

( )3、为保证测量结果的准确性，不但要保证仪表的准确度足够高，还要选择合适的量程及正确的测量方法。

( )4、选择仪表时，要求其有足够的过载能力。

( )5、仪表本身消耗的功率越小越好。

( )6、使用模仪万用表测量直流电压时，红表笔接负极。

( )7、磁电系仪表具有准确度高，灵敏度高的特点。

( )8、电磁系仪表是根据电产生磁，磁产生力矩的原理制成的。

( )9、使用电桥法测量电阻操作方便，但准确度低。

( )10、电子示波器是一种能够直接显示电压（或电流）变化的电子仪器。

三、选择题（30）分1、实验室一般选用（）的仪表。

A、0.1或0.2级B、0.5级或1.0级C、1.5级以下D、以上均可2、用数字式万用表测量二极管时，若显示000，则表示此二极管（）。

A、已被击穿B、内部开路C、为锗管D、为硅管3、DT—830B型数字式万用表显示器显示的范围是（）。

A、-1999—1999B、-1—1999C、0—1999D、0—99994、使用数字万用表测量时，若显示屏显示“1”或“-1”则表示（）A、输入超量程B、应更换电池C、“+、-”极接反D、电源电压偏低5、下列关于液晶说法错误的是（）A、液晶本身不发光，只能反射外界光线B、即使在漆黑的夜晚，仍可见液晶显示器显示的数值C、液晶是一种具有晶体特性的流体D、液晶具有光电效应6、万用表交流电压档各档均无读数，其故障原因是（）A、整流元件损坏或测量线路中有开路现象B、分压电阻变值C、万用表受潮D、分压电阻短路7、万用表欧姆调零时，指针始终调不到零处，在R×1档更甚，其故障原因可能是（）A、电池电压低于1.3VB、欧姆调零旋钮坏了C、分流电阻变值D、电池线路开路8、下面关于数字式万用表使用注意事项说法错误的是（）A、长期不用的仪表，将电源开关拨至“OFF”位置，没必要取出电池B、测量前，应校对量程开关位置及两表笔所插的插孔，无误后在今进行测量C、严禁在测量高压或大电流是拨动量程开关，以防产生电弧D、严禁在被测电路带电的情况下测量电阻9、下列关于万用表欧姆挡说法错误的是（）A、欧姆档对应的零刻度在刻度尺的左端B、保持电池电压不变，改变分流电阻值是扩大欧姆量程的措施之一C、提高电池电压也是扩大欧姆档量程的措施之一D、使用前进行欧姆调零10、模拟万用表交流电压测量线路中的二极管起（）作用A、滤波B、整流C、分压D、分流11、在无法估计被测量大小时，应先选用仪表的（）测试后，再逐步转换成合适的量程A、最小量程B、最大量程C、中间量程D、空格12、在选择电流表量程时，一般把被测量显示范围选择在仪表标度尺满偏刻度的（）A、起始段B、中间段C、任意位置D、2/3以上段13、电动系仪表的工作原理是( )A、磁产生电B、电产生磁，磁产生动C、电磁感应D、整流原理14、电动系仪表的应用实例有功率表，电动系电流表电压表它的工作原理与电磁系仪表相似。

《电子测量与仪器》期终考试试卷一、填空题（每小题2分，共40分）1、电子测量的特点 、 、 、 、 、 。

2、按照被测信号的性质，电子测量分为 、 、 、 。

3.在电子测量中，交流电压表征参量为 、 、 、 、 。

4、集中参数元件的测量方法 、 、 。

5、在测量误差的分类当中，对频率测量影响最大的是 ， 则主要受量化误差和触发误差的影响。

二、判断题（每小题2分，共20分） 1、固有误差是当仪器的各种影响量和影响特性处于基准条件时，仪器所固有的误差。

（ ） 2、如果一个数为0.019，则该数为3位有效数字。

（ ）3、按照测量结果显示方式的不同 ，电压表分为指针式模拟电压表和数字式电压表 。

（ ）4、数字电压表与模拟电压表相比较而言，两者在功能上没有明显差别，在显示结果的精度上也没有明显的差别。

（ ）5、有效值电压表，测量显示的结果为电压的有效值。

（）6、示波器是时域测量仪器，可以用来测量和观测信号的波形，测量电压、频率、相位、时间、调制系数等物理量。

（）7、在相等时间间隔内重复发生的现象称为周期现象，该时间间隔称为周期。

周期和频率互为相反数，是最基本的参量。

（）8、信号发生器是常用的电子测量仪器之一，负责提供电子测量所需要的各种电信号，是最基本、应用最广泛的电子测量仪器之一。

（）9、电阻、电容和电感是集中参数元件。

（）10、智能仪器实际上是一个专用的微型计算机系统，它由硬件和软件两大部分组成。

（）三、简答题（每小题7分，共28分）1、电子测量误差的种类？2、示波管主要由哪几部分组成？3、通用电子计数器基本组成是怎么样的？4、测量电阻、电容和电感的方法有哪些？四、计算题（每小题12分，共12分）1、用一个修正值为-0.3v的电压表测量电压，示值为7.5v，问实际电压为多少？《电子测量与仪器》试卷答案一、填空题1、测量频率范围宽、测量量程宽、测量准确度相差大、测量速度快、实现遥测及测试过程的自动化、测量误差较难处理2、时域测量、频域测量、数据域测量、随机测量3、平均值、峰值、有效字、波形因数、波峰因数4、电压表-电流表法、电桥法、谐振法5、量化误差、周期测量二、判断题1、√2、×3、√4、×5、√6、×7、×8、√ 9. √ 10、√三、简答题1、答：使用任何量具或仪器进行测量时，总存在误差。
