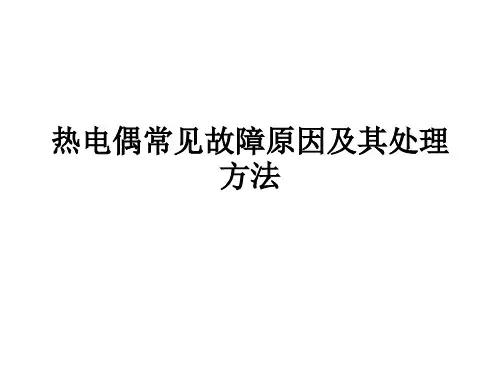

热电偶常见故障原因及其处理方法
由于热电偶的选型、安装、老化等一些原因，常导致热电偶在使用过程中测量不准。

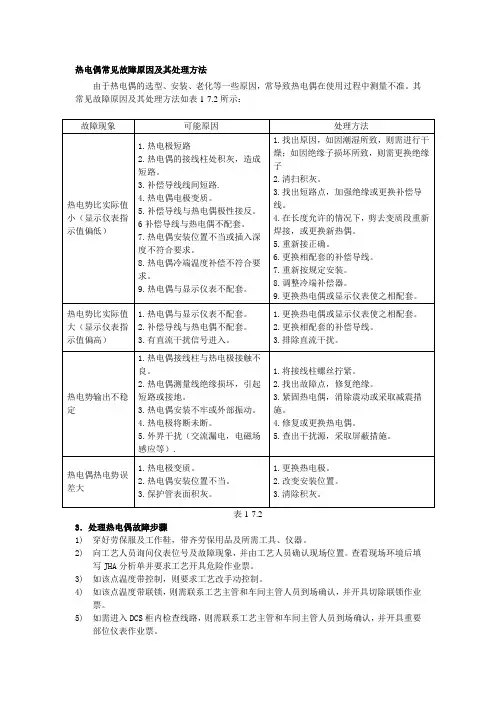

其常见故障原因及其处理方法如表1-7.2所示：
表1-7.2
3．处理热电偶故障步骤
1)穿好劳保服及工作鞋，带齐劳保用品及所需工具、仪器。
2)向工艺人员询问仪表位号及故障现象，并由工艺人员确认现场位置。
查看现场环境后填
写JHA分析单并要求工艺开具危险作业票。
3)如该点温度带控制，则要求工艺改手动控制。
4)如该点温度带联锁，则需联系工艺主管和车间主管人员到场确认，并开具切除联锁作业
票。
5)如需进入DCS柜内检查线路，则需联系工艺主管和车间主管人员到场确认，并开具重要
部位仪表作业票。
6)坚持俩人工作制，并要求工艺监护人员到现场监护。
7)所有作业条件具备及落实安全措施后，判断故障原因并排除故障。
8)处理完故障并投用后告之工艺人员，由其进行相应操作。
热电偶测温不准解决方案总结热电偶作为工业测温中最广泛使用的温度传感器之一，在水泥厂和钢铁厂使用的很多，主要用在链篦机和回转窑上等设备上。
这次在现场就用到了三种型号的热电阻，分别是K，N和S型的。
经过一段时间的使用，发现并不是很理想。
经检测，链篦机的一些风箱现场实际温度比中控显示低50℃左右，由此可见热电偶出现测温不准问题还是很常见的。
造成热电偶失准的常见原因：热电偶的补偿导线接反。
这主要是安装时出现的问题，负责接线的人员一时的粗心造成，属人为因数。
当出现热电偶的补偿导线接反情况时，中控画面的显示通常比实际值偏大或偏小。
补偿电阻故障。
此类故障表现为热电偶接上后温度显示值缓慢上升或下降。
热电偶的补偿导线绝缘层被磨破，造成信号回路接地。
这主要是因为补偿导线较硬，而且在接线盒内又未被安放平整，处理故障时多次旋拧接线盒盖碰到补偿导线而将其磨破。
此类故障反映在中控画面上其温度示值一般偏小。
接线盒内接线端子接触不良。
因补偿导线和热电偶的导线都比较硬，所以现场检修时紧固接线比较困难，有时候开始把导线拧紧了但过段时间随着导线的变形又松了。
此类故障反映在操作员控制站上的温度示值为无显示或显示值超量程。
热电偶的头部严重磨损。
由于链篦机和回转窑内的粉尘和烟气对热电偶的头部包括护套管冲刷后严重磨损，将护套管改由耐磨钢材料制成后，才消除了此类故障隐患。
信号屏蔽系统DCS柜内接地不良。
由于热电偶出来的信号时mv级信号,因此很容易在传到中控时受到干扰，此类故障极容易造成电荷在信号线上积累，引起信号漂移或晃动。
这次这边的问题主要出现在补偿导线上。
下面对热电偶补偿导线作一个详细的解释：要了解热电偶的温度补偿问题，就要从热电偶的原理作手，对于已选定的热电偶，当参比端温度恒定时，则总的热电动势就成测量端温度的单值函数。
即一定的热电势对应着一定的温度，而热电偶的分度表中，参比端温度均为0度。
但在应用现场，参比端温度千差万别，不可能都恒定在0度，这就会产生测量误差，这就是热电偶要进行温度补偿的原因。
热电偶故障原因和处理方法
热电偶是一种常见的温度测量设备，但是由于使用或其他原因，可能会出现故障。
本文将介绍一些热电偶故障的原因和处理方法。
1. 热电偶接触不良：当热电偶与测量物体的接触不良时，会导致温度测量不准确或完全无法测量。
可通过检查接触处的连接器、清洁热电偶头和测量物体表面、调整接触紧密度等方法来解决。
2. 热电偶电缆损坏：由于电缆长期使用或错误使用，可能会导致电缆损坏，影响温度测量准确性。
解决方法是更换电缆或维修其损坏的部分。
3. 热电偶磨损：由于热电偶长期使用，可能会磨损，影响测量准确性。
解决方法是更换热电偶头。
4. 热电偶腐蚀：某些高温、腐蚀性物质会导致热电偶腐蚀，影响温度测量准确性。
可通过更改材料、涂覆保护层等方法来解决。
5. 热电偶线路故障：当热电偶线路出现故障时，温度测量将无法工作。
解决方法是检查线路连接情况，更换故障部件。
综上所述，以上是热电偶故障的一些原因和处理方法。
对于保障温度测量准确性，维护热电偶的正常工作非常重要。
- 1 -。
热电偶故障原因和处理方法
热电偶是一种常见的温度测量仪器，但是在使用过程中可能会出现故障。
常见的热电偶故障原因包括以下几点：
1. 热电偶接口处松动或接触不良：热电偶接口处如果松动或接触不良，就会导致测量结果不准确或者无法测量。
此时需要检查接口处是否紧固或者更换热电偶。
2. 线路故障：线路故障可以导致电压或电流异常，从而影响热电偶的测量结果。
此时需要检查线路是否有故障，如有需要修复或更换。
3. 热电偶被污染：如果热电偶被污染，比如被油脂、灰尘等覆盖，就会影响测量准确度。
此时需要清洗热电偶。
4. 热电偶老化：热电偶在使用一段时间后会出现老化现象，导致测量结果不准确。
此时需要更换热电偶。
针对以上几种故障原因，可以采取以下处理方法：
1. 热电偶接口处松动或接触不良时，可以检查接口处是否有松动或者更换热电偶。
2. 线路故障时，需要检查线路是否有故障，如有需要修复或更换。
3. 热电偶被污染时，需要清洗热电偶。
4. 热电偶老化时，需要更换热电偶。
总之，及时检查和维护热电偶是保证其正常工作的重要措施。
- 1 -。

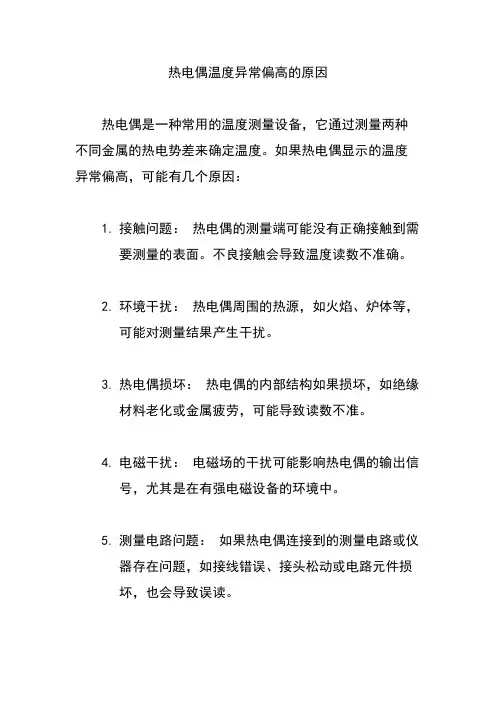

热电偶温度异常偏高的原因
热电偶是一种常用的温度测量设备，它通过测量两种不同金属的热电势差来确定温度。
如果热电偶显示的温度异常偏高，可能有几个原因：
1.接触问题：热电偶的测量端可能没有正确接触到需
要测量的表面。
不良接触会导致温度读数不准确。
2.环境干扰：热电偶周围的热源，如火焰、炉体等，
可能对测量结果产生干扰。
3.热电偶损坏：热电偶的内部结构如果损坏，如绝缘
材料老化或金属疲劳，可能导致读数不准。
4.电磁干扰：电磁场的干扰可能影响热电偶的输出信
号，尤其是在有强电磁设备的环境中。
5.测量电路问题：如果热电偶连接到的测量电路或仪
器存在问题，如接线错误、接头松动或电路元件损
坏，也会导致误读。
6.校准问题：热电偶如果没有校准或校准不准确，也
可能导致读数偏高。
7.热电偶类型不匹配：使用了不适合特定应用或温度
范围的热电偶类型。
8.温度梯度：在热电偶和被测物体之间存在温度梯度
时，可能会引起误读。
解决这类问题通常需要检查热电偶的安装、连接、环境条件以及校准状态。
如果自行检查无法确定问题，可能需要专业人员的帮助来诊断和修复。

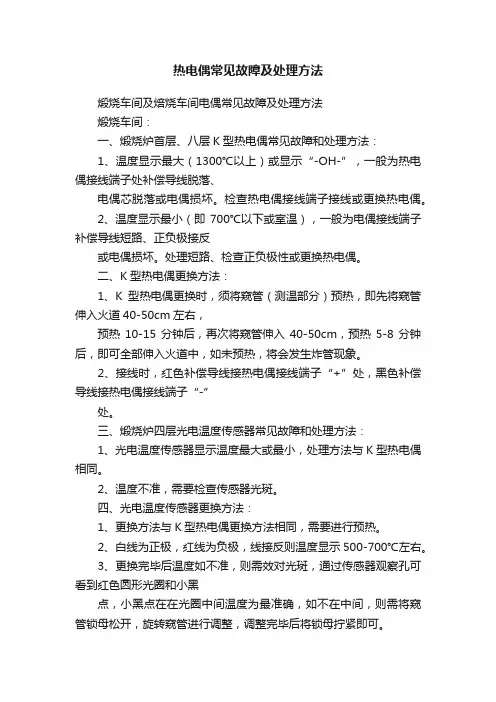

热电偶常见故障及处理方法煅烧车间及焙烧车间电偶常见故障及处理方法煅烧车间：一、煅烧炉首层、八层K型热电偶常见故障和处理方法：1、温度显示最大（1300℃以上）或显示“-OH-”，一般为热电偶接线端子处补偿导线脱落、电偶芯脱落或电偶损坏。
检查热电偶接线端子接线或更换热电偶。
2、温度显示最小（即700℃以下或室温），一般为电偶接线端子补偿导线短路、正负极接反或电偶损坏。
处理短路、检查正负极性或更换热电偶。
二、K型热电偶更换方法：1、K型热电偶更换时，须将窥管（测温部分）预热，即先将窥管伸入火道40-50cm左右，预热10-15分钟后，再次将窥管伸入40-50cm，预热5-8分钟后，即可全部伸入火道中，如未预热，将会发生炸管现象。
2、接线时，红色补偿导线接热电偶接线端子“+”处，黑色补偿导线接热电偶接线端子“-”处。
三、煅烧炉四层光电温度传感器常见故障和处理方法：1、光电温度传感器显示温度最大或最小，处理方法与K型热电偶相同。
2、温度不准，需要检查传感器光斑。
四、光电温度传感器更换方法：1、更换方法与K型热电偶更换方法相同，需要进行预热。
2、白线为正极，红线为负极，线接反则温度显示500-700℃左右。
3、更换完毕后温度如不准，则需效对光斑，通过传感器观察孔可看到红色圆形光圈和小黑点，小黑点在在光圈中间温度为最准确，如不在中间，则需将窥管锁母松开，旋转窥管进行调整，调整完毕后将锁母拧紧即可。
焙烧车间：一、燃烧架、排烟架N型热电偶常见故障和处理方法：1、温度显示最大（1300℃以上），一般为补偿导线或电偶损坏，更换补偿导线或热电偶。
2、温度显示最小（即室温），一般为补偿导线烧损短路或热电偶短路，处理短路点或更换补偿导线，如导线无问题，则需更换热电偶。
3、温度显示不稳定。
一般为补偿导线接地或热电偶端子处虚接，检查补偿导线有无破损与设备外壳搭接，紧固热电偶接线端子，如线路无问题，则需要更换热电偶。
4、无温度显示，一般为补偿导线断路或热电偶烧断，更换补偿导线或热电偶。

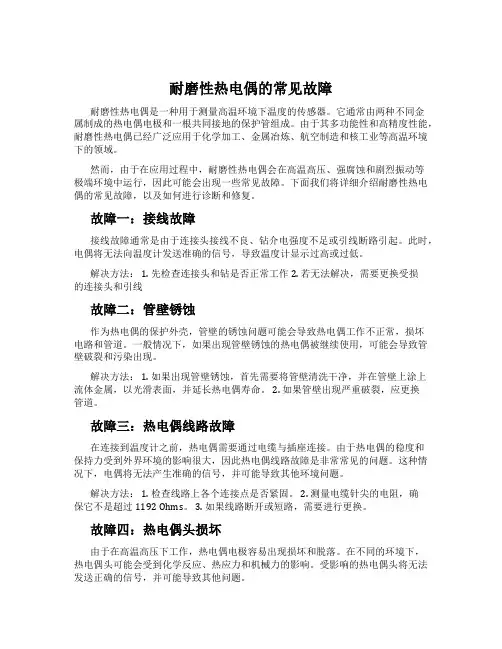

耐磨性热电偶的常见故障耐磨性热电偶是一种用于测量高温环境下温度的传感器。
它通常由两种不同金属制成的热电偶电极和一根共同接地的保护管组成。
由于其多功能性和高精度性能，耐磨性热电偶已经广泛应用于化学加工、金属冶炼、航空制造和核工业等高温环境下的领域。
然而，由于在应用过程中，耐磨性热电偶会在高温高压、强腐蚀和剧烈振动等极端环境中运行，因此可能会出现一些常见故障。
下面我们将详细介绍耐磨性热电偶的常见故障，以及如何进行诊断和修复。
故障一：接线故障接线故障通常是由于连接头接线不良、钻介电强度不足或引线断路引起。
此时，电偶将无法向温度计发送准确的信号，导致温度计显示过高或过低。
解决方法： 1. 先检查连接头和钻是否正常工作 2. 若无法解决，需要更换受损的连接头和引线故障二：管壁锈蚀作为热电偶的保护外壳，管壁的锈蚀问题可能会导致热电偶工作不正常，损坏电路和管道。
一般情况下，如果出现管壁锈蚀的热电偶被继续使用，可能会导致管壁破裂和污染出现。
解决方法： 1. 如果出现管壁锈蚀，首先需要将管壁清洗干净，并在管壁上涂上流体金属，以光滑表面，并延长热电偶寿命。
2. 如果管壁出现严重破裂，应更换管道。
故障三：热电偶线路故障在连接到温度计之前，热电偶需要通过电缆与插座连接。
由于热电偶的稳度和保持力受到外界环境的影响很大，因此热电偶线路故障是非常常见的问题。
这种情况下，电偶将无法产生准确的信号，并可能导致其他环境问题。
解决方法： 1. 检查线路上各个连接点是否紧固。
2. 测量电缆针尖的电阻，确保它不是超过1192 Ohms。
3. 如果线路断开或短路，需要进行更换。
故障四：热电偶头损坏由于在高温高压下工作，热电偶电极容易出现损坏和脱落。
在不同的环境下，热电偶头可能会受到化学反应、热应力和机械力的影响。
受影响的热电偶头将无法发送正确的信号，并可能导致其他问题。
解决方法： 1. 检查热电偶头是否损坏或脱落。
2. 如果出现问题，需要进行更换或修复。

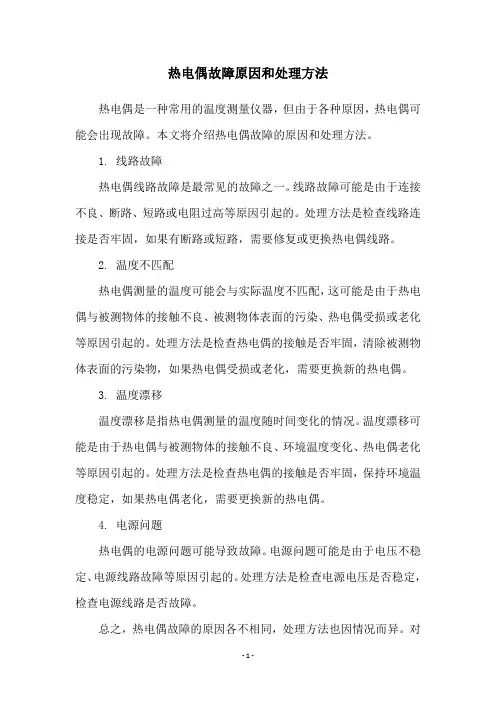

热电偶故障原因和处理方法
热电偶是一种常用的温度测量仪器，但由于各种原因，热电偶可能会出现故障。
本文将介绍热电偶故障的原因和处理方法。
1. 线路故障
热电偶线路故障是最常见的故障之一。
线路故障可能是由于连接不良、断路、短路或电阻过高等原因引起的。
处理方法是检查线路连接是否牢固，如果有断路或短路，需要修复或更换热电偶线路。
2. 温度不匹配
热电偶测量的温度可能会与实际温度不匹配，这可能是由于热电偶与被测物体的接触不良、被测物体表面的污染、热电偶受损或老化等原因引起的。
处理方法是检查热电偶的接触是否牢固，清除被测物体表面的污染物，如果热电偶受损或老化，需要更换新的热电偶。
3. 温度漂移
温度漂移是指热电偶测量的温度随时间变化的情况。
温度漂移可能是由于热电偶与被测物体的接触不良、环境温度变化、热电偶老化等原因引起的。
处理方法是检查热电偶的接触是否牢固，保持环境温度稳定，如果热电偶老化，需要更换新的热电偶。
4. 电源问题
热电偶的电源问题可能导致故障。
电源问题可能是由于电压不稳定、电源线路故障等原因引起的。
处理方法是检查电源电压是否稳定，检查电源线路是否故障。
总之，热电偶故障的原因各不相同，处理方法也因情况而异。
对
于常见的热电偶故障，我们可以根据具体情况采取相应的处理方法。
