热风炉系统 介绍

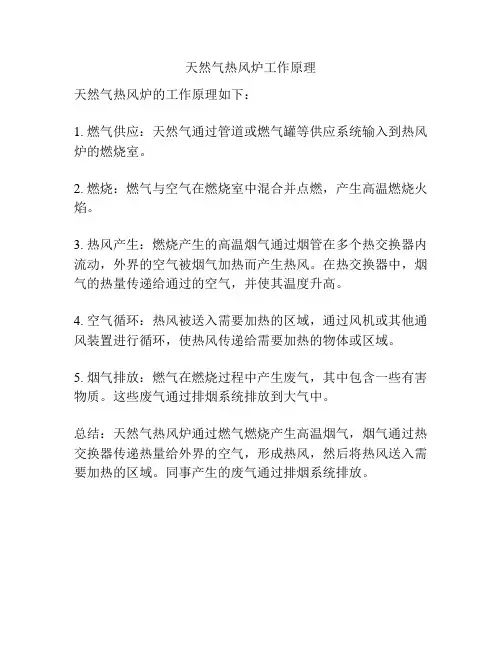

天然气热风炉工作原理
天然气热风炉的工作原理如下：
1. 燃气供应：天然气通过管道或燃气罐等供应系统输入到热风炉的燃烧室。

2. 燃烧：燃气与空气在燃烧室中混合并点燃，产生高温燃烧火焰。

3. 热风产生：燃烧产生的高温烟气通过烟管在多个热交换器内流动，外界的空气被烟气加热而产生热风。

在热交换器中，烟气的热量传递给通过的空气，并使其温度升高。

4. 空气循环：热风被送入需要加热的区域，通过风机或其他通风装置进行循环，使热风传递给需要加热的物体或区域。

5. 烟气排放：燃气在燃烧过程中产生废气，其中包含一些有害物质。

这些废气通过排烟系统排放到大气中。

总结：天然气热风炉通过燃气燃烧产生高温烟气，烟气通过热交换器传递热量给外界的空气，形成热风，然后将热风送入需要加热的区域。

同事产生的废气通过排烟系统排放。

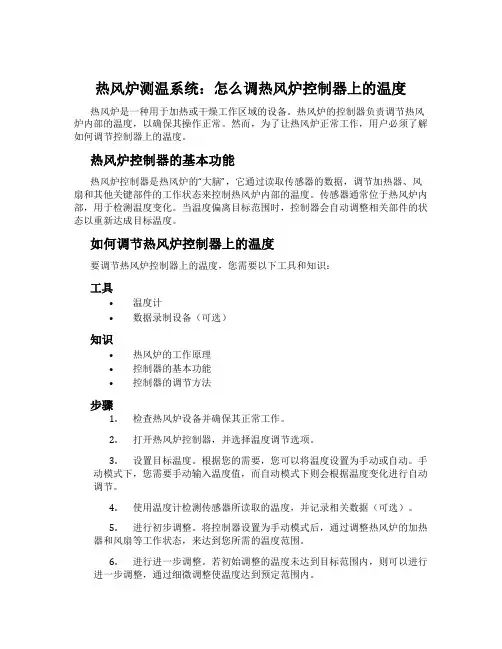

热风炉测温系统：怎么调热风炉控制器上的温度热风炉是一种用于加热或干燥工作区域的设备。

热风炉的控制器负责调节热风炉内部的温度，以确保其操作正常。

然而，为了让热风炉正常工作，用户必须了解如何调节控制器上的温度。

热风炉控制器的基本功能热风炉控制器是热风炉的“大脑”，它通过读取传感器的数据，调节加热器、风扇和其他关键部件的工作状态来控制热风炉内部的温度。

传感器通常位于热风炉内部，用于检测温度变化。

当温度偏离目标范围时，控制器会自动调整相关部件的状态以重新达成目标温度。

如何调节热风炉控制器上的温度要调节热风炉控制器上的温度，您需要以下工具和知识：工具•温度计•数据录制设备（可选）知识•热风炉的工作原理•控制器的基本功能•控制器的调节方法步骤1.检查热风炉设备并确保其正常工作。

2.打开热风炉控制器，并选择温度调节选项。

3.设置目标温度。

根据您的需要，您可以将温度设置为手动或自动。

手动模式下，您需要手动输入温度值，而自动模式下则会根据温度变化进行自动调节。

4.使用温度计检测传感器所读取的温度，并记录相关数据（可选）。

5.进行初步调整。

将控制器设置为手动模式后，通过调整热风炉的加热器和风扇等工作状态，来达到您所需的温度范围。

6.进行进一步调整。

若初始调整的温度未达到目标范围内，则可以进行进一步调整，通过细微调整使温度达到预定范围内。

7.再次使用温度计检测传感器所读取的温度，并记录相关数据（可选）。

8.检查控制器功能是否正常。

通过将温度变化范围设置在控件器工作范围内，来检查控制器是否正常工作。

如果控制器不能自动调节或读取温度，您可能需要对其进行检修或更换。

结论调节热风炉控制器的温度可能需要一定的时间和耐心，需要对设备和过程有一定的了解和经验。

通过确定热风炉的基本原理和控制器的基本功能，您可以更好地理解控制器的作用，进而调节设备以达到您所需的温度范围。

热风炉工艺操作规程1.热风炉系统1。

1 旋切顶燃式热风炉特点高炉热风炉系统配备三座旋切顶燃式高效格子砖热风炉。

旋切式顶燃热风炉是近年开发的新一代高风温、高效率、长寿命热风炉技术。

与其他类型顶燃式热风炉相比，同等条件下可提高风温50℃以上，热效率提高 5%～10％,预期寿命可达到 25 年以上。

旋切式顶燃热风炉燃烧器主要由煤气环道、煤气喷口、空气环道、空气喷口、混合室、喉口等几部分组成。

煤气通过切向喷口喷入燃烧器混合室,并在混合室内圆柱面导向作用下，形成向下运动的管状旋流。

助燃空气则沿径向喷口喷入燃烧器混合室，向煤气管状旋流的中心切入，对煤气管状旋流形成有效地切割，与煤气发生强烈混合，混合物瞬间从燃烧器喉口喷出,进入燃烧室燃烧,这就是旋切式顶燃热风炉燃烧器“旋切”工作原理。

旋切式燃烧器煤气喷口和空气喷口均为水平布置,空气喷口距离煤气喷口较远而且靠近喉口。

由于煤气喷口与空气喷口距离较大,保证煤气管状旋流形成，有利于空气穿透.空气喷口距离喉口很近，保证了煤气与空气混合的瞬间从喉口喷出，并进入燃烧室燃烧。

旋切式顶燃热风炉燃烧器只起到组织气流的作用,煤气和空气在燃烧器喉口部位一次完成混合，并瞬间从喉口喷出进入燃烧室燃烧，燃烧器内部并无火焰,这是旋切式顶燃热风炉燃烧器的显著特点，也是与其他类型顶燃式热风炉燃烧器根本区别.旋切式燃烧器煤气和空气无预混，混合燃烧一次完成，避免了预混预燃产生的烟气与未燃煤气和空气掺混而阻碍煤气与空气进一步混合,避免了未燃煤气和空气燃烧条件恶化。

旋切式燃烧器煤气与空气混合充分，保证很小空气过剩系数下煤气燃烧完全。

旋切式顶燃热风炉使用小孔径高效格子砖，具有良好的热工性能。

热风炉换热面积增加,改善了热风炉热交换条件，可以缩小拱顶温度与热风温度的差值，在相同拱顶温度条件下，可获得更高的风温.旋切式顶燃热风炉其差值在 100—140℃之间，而传统热风炉该差值约 150—200℃。

较低拱顶温度还可显著减少 NOx 生成,更有利于避免发生炉壳晶间应力腐蚀。

热风炉原理图
热风炉是一种利用燃料燃烧产生的热量，通过热风炉本身的结构和原理，将热
能转化为热风，并通过管道输送到需要加热的设备或工艺中去的热能设备。

热风炉广泛应用于工业生产中，如化工、纺织、造纸、食品加工等领域，是一种重要的热能设备。

热风炉的原理图主要包括燃烧系统、热交换系统和控制系统等部分。

首先是燃
烧系统，燃烧系统是热风炉的核心部分，它由燃烧室、燃烧器和燃烧辅助设备组成。

燃烧室是燃烧燃料的空间，燃烧器是将燃料和空气混合并点燃的装置，燃烧辅助设备包括供气系统、点火系统、燃烧控制系统等，它们共同协作完成燃烧过程，产生高温热能。

其次是热交换系统，热交换系统是将燃烧释放的热能传递给工艺介质的部分。

热交换系统主要由炉体、烟道、热交换器等组成。

炉体是容纳燃烧室和热交换器的设备壳体，烟道是烟气通过的通道，热交换器是热能传递的关键部件，它可以将烟气中的热量传递给空气或水等介质，使其升温并输送到需要加热的设备或工艺中去。

最后是控制系统，控制系统是热风炉的智能部分，它通过对燃烧系统和热交换
系统进行监控和调节，保证热风炉的安全、稳定和高效运行。

控制系统包括燃烧控制系统、温度控制系统、压力控制系统等，它们可以实现自动点火、自动调节燃烧参数、自动清灰等功能，提高热风炉的运行效率和安全性。

总的来说，热风炉原理图是热风炉的工作原理和结构的图示，它直观地展现了
热风炉的各个部分及其相互关系，有助于人们理解热风炉的工作原理，进行热风炉的设计、安装、运行和维护。

通过对热风炉原理图的学习和掌握，可以更好地利用热风炉这一热能设备，满足工业生产中的加热需求，提高生产效率，降低能源消耗，实现经济和社会效益的双赢。

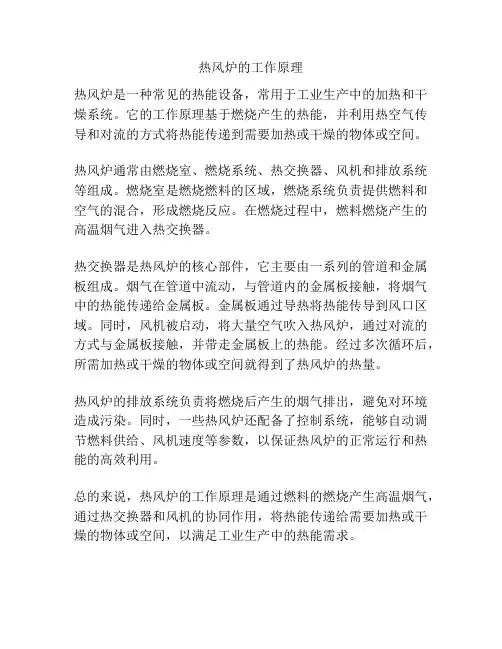

热风炉的工作原理
热风炉是一种常见的热能设备，常用于工业生产中的加热和干燥系统。

它的工作原理基于燃烧产生的热能，并利用热空气传导和对流的方式将热能传递到需要加热或干燥的物体或空间。

热风炉通常由燃烧室、燃烧系统、热交换器、风机和排放系统等组成。

燃烧室是燃烧燃料的区域，燃烧系统负责提供燃料和空气的混合，形成燃烧反应。

在燃烧过程中，燃料燃烧产生的高温烟气进入热交换器。

热交换器是热风炉的核心部件，它主要由一系列的管道和金属板组成。

烟气在管道中流动，与管道内的金属板接触，将烟气中的热能传递给金属板。

金属板通过导热将热能传导到风口区域。

同时，风机被启动，将大量空气吹入热风炉，通过对流的方式与金属板接触，并带走金属板上的热能。

经过多次循环后，所需加热或干燥的物体或空间就得到了热风炉的热量。

热风炉的排放系统负责将燃烧后产生的烟气排出，避免对环境造成污染。

同时，一些热风炉还配备了控制系统，能够自动调节燃料供给、风机速度等参数，以保证热风炉的正常运行和热能的高效利用。

总的来说，热风炉的工作原理是通过燃料的燃烧产生高温烟气，通过热交换器和风机的协同作用，将热能传递给需要加热或干燥的物体或空间，以满足工业生产中的热能需求。

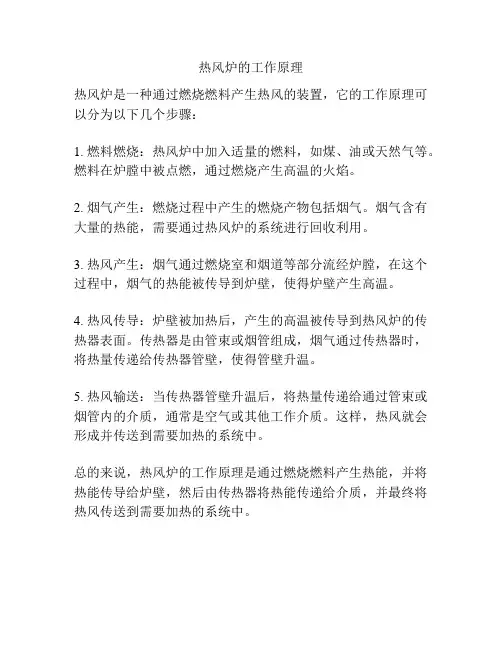

热风炉的工作原理
热风炉是一种通过燃烧燃料产生热风的装置，它的工作原理可以分为以下几个步骤：
1. 燃料燃烧：热风炉中加入适量的燃料，如煤、油或天然气等。

燃料在炉膛中被点燃，通过燃烧产生高温的火焰。

2. 烟气产生：燃烧过程中产生的燃烧产物包括烟气。

烟气含有大量的热能，需要通过热风炉的系统进行回收利用。

3. 热风产生：烟气通过燃烧室和烟道等部分流经炉膛，在这个过程中，烟气的热能被传导到炉壁，使得炉壁产生高温。

4. 热风传导：炉壁被加热后，产生的高温被传导到热风炉的传热器表面。

传热器是由管束或烟管组成，烟气通过传热器时，将热量传递给传热器管壁，使得管壁升温。

5. 热风输送：当传热器管壁升温后，将热量传递给通过管束或烟管内的介质，通常是空气或其他工作介质。

这样，热风就会形成并传送到需要加热的系统中。

总的来说，热风炉的工作原理是通过燃烧燃料产生热能，并将热能传导给炉壁，然后由传热器将热能传递给介质，并最终将热风传送到需要加热的系统中。

热风炉操作规程1、概述1.1热风炉以燃料气(驰放气、天然气)为燃料，加热一定量的工艺循环气至设定温度，为整个循环气系统提供热量，干燥煤粉，保证碾磨后的粉煤水分含量小于2%。

热风炉系统主要包括热风炉本体、燃烧器组件、助燃风机、高能点火及火焰检测等设备，还包括燃料气、助燃风的输送和调节系统、氮气供应系统等工艺管路系统。

1.2热风炉用燃料气成份1)驰放气2)天然气1.3.1 炉本体基本参数炉本体结构形式为立式圆筒炉，燃烧器采用1个中心气主烧嘴+1个环型辅助烧嘴的方案，炉体全部密封设计，微正压操作。

现场控制盘位于燃烧系统旁。

热风炉的基本参数见表1。

表1 热风炉基本参数表（1）炉筒体及耐火材料①燃烧室燃烧室外径为Φ1816mm，燃烧室耐火材料：内层为重质浇注料BPDI-D；贴近壳体的一层为硅酸铝纤维毡，具有良好的隔热性能；中间一层为轻质浇注料ZJQ-1200。

在燃烧室头部，为了避免内层耐火材料受到高温烟气的直接冲刷，增加耐火材料的使用寿命，借鉴了航空发动机燃烧室的设计，在燃烧室内壁贴近耐火材料的位臵加了一圈冷却风管，冷却风管喷出的低温气体能形成一个空气隔离层，有效防止高温烟气直接冲刷炉壁耐火材料；沿着燃烧室轴线方向，由于烟气的卷吸作用，冷却风管喷出的冷却风很快被卷入烟气中，失去保护炉壁的作用。

为了能全面保护炉壁，并降低循环冷却风的流动阻力，在燃烧室中部装了一圈径向冷却风管，通过径向风管将一部份冷却风鼓入燃烧室，径向旋流能加强冷却风与烟气的掺混。

在燃烧室末端设臵了轴向旋流叶片，大部分循环风由此进入混合室，轴向旋流叶片的旋向与径向旋流风管的旋向相反，这种设计不但能有效降低循环风的流阻，还有利于循环风在混合室中与烟气能够进行充分的混合，使得热风炉出口的工艺气体温度更加均匀、压降更小。

②混合室混合室筒体外径为Φ2440mm。

混合室耐火材料：内层为重质浇注料BPDI-D和轻质浇注料ZJQ-1200；贴近壳体的一层为硅酸铝纤维毡，具有良好的隔热性能。

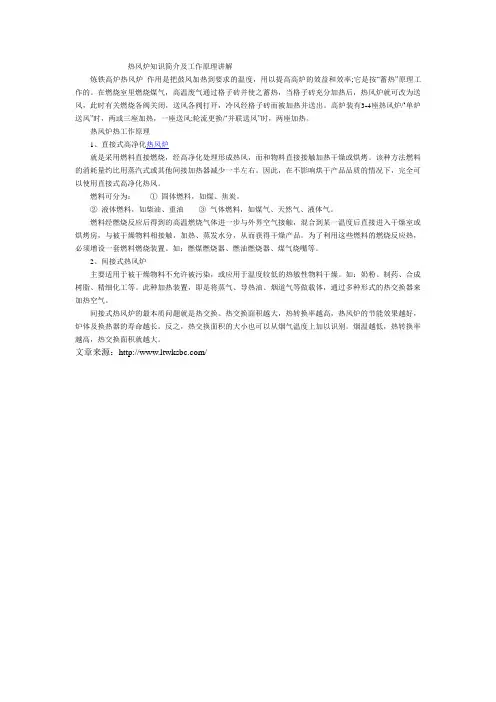

热风炉知识简介及工作原理讲解炼铁高炉热风炉作用是把鼓风加热到要求的温度，用以提高高炉的效益和效率;它是按“蓄热”原理工作的。

在燃烧室里燃烧煤气，高温废气通过格子砖并使之蓄热，当格子砖充分加热后，热风炉就可改为送风，此时有关燃烧各阀关闭，送风各阀打开，冷风经格子砖而被加热并送出。

高炉装有3-4座热风炉/‘单炉送风”时，两或三座加热，一座送风;轮流更换/‘并联送风”时，两座加热。

热风炉热工作原理1、直接式高净化热风炉就是采用燃料直接燃烧，经高净化处理形成热风，而和物料直接接触加热干燥或烘烤。

该种方法燃料的消耗量约比用蒸汽式或其他间接加热器减少一半左右。

因此，在不影响烘干产品品质的情况下，完全可以使用直接式高净化热风。

燃料可分为：①固体燃料，如煤、焦炭。

②液体燃料，如柴油、重油③气体燃料，如煤气、天然气、液体气。

燃料经燃烧反应后得到的高温燃烧气体进一步与外界空气接触，混合到某一温度后直接进入干燥室或烘烤房，与被干燥物料相接触，加热、蒸发水分，从而获得干燥产品。

为了利用这些燃料的燃烧反应热，必须增设一套燃料燃烧装置。

如：燃煤燃烧器、燃油燃烧器、煤气烧嘴等。

2、间接式热风炉主要适用于被干燥物料不允许被污染，或应用于温度较低的热敏性物料干燥。

如：奶粉、制药、合成树脂、精细化工等。

此种加热装置，即是将蒸气、导热油、烟道气等做载体，通过多种形式的热交换器来加热空气。

间接式热风炉的最本质问题就是热交换。

热交换面积越大，热转换率越高，热风炉的节能效果越好，炉体及换热器的寿命越长。

反之，热交换面积的大小也可以从烟气温度上加以识别。

烟温越低，热转换率越高，热交换面积就越大。
