某低温集气站的工艺设计—安全阀的选型

安全阀的设计及选型安全阀的设计与选型是保障工业设备安全运行的关键环节之一、合理的设计和选型可以确保设备在超过其设计压力范围时能及时排除过压，保护设备不受损坏，同时也能保护工作人员和环境的安全。

以下将从设计和选型两个方面进行详细介绍。

1.安全阀的设计：-确定安全阀的使用场合，包括介质类型、压力范围、温度范围等参数。

-计算设备或管道的最大工作压力，一般根据设备承受的最大压力和安全系数来确定。

-确定设备或管道的最大可能承受的流量，一般是通过流量计算或基于瞬态压力条件下的流量来确定。

-根据设备或管道的压力和流量参数，计算出安全阀的排气口直径，另外要考虑阀门结构和材料的选择。

-验证安全阀的设计参数是否满足要求，如设置压力范围、流量范围、工作温度范围等。

2.安全阀的选型：安全阀的选型一般包括以下几个步骤：-根据设计需求选择适合的安全阀类型，常见的类型包括弹簧式安全阀、面板式安全阀、溢流安全阀、隔离安全阀等。

-根据工作介质的特性选择合适的材料，如耐腐蚀、耐高温等材料。

-根据设备或系统的最大压力确定安全阀的额定压力，一般选择稍高于工作压力的安全阀。

-根据设计的流量需求选择合适的安全阀口径，一般根据安全阀的流量特性曲线来确定。

-考虑现场条件和要求，如安全阀的安装位置、接口类型、防护措施等。

-考虑安全阀的性能指标，如封闭度、灵敏度、排气压力损失等。

安全阀设计与选型需要根据具体的工程要求和实际场景进行综合考虑，确保设备的安全和可靠运行。

同时，还需要遵守国家和行业安全标准和规范，以确保安全阀的设计和选型符合规定并通过安全认证。

最后，在安装和使用安全阀时，还需要进行定期检查和维护，以确保安全阀的性能和可靠性。

安全阀的正确使用、选型和定压安全阀是锅炉压力容器以及所有承压设备的重要安全附件之一，它是一种自动阀门，当承压设备超过允许的工作压力后，安全阀自动开启，排放出多余的介质。

当压力降到允许的工作压力后，安全阀自动关闭，设备正常运行。

由此可见安全阀在承压设备安全运行中起着很重要的作用。

笔者在从事安全阀校验工作中发现有不少用户如何对安全阀的正确使用、选型和定压上缺少认识，甚至什么叫安全阀都不懂。

在此笔者经过十几年的工作经验谈谈自己的看法。

一、安全阀的选型1、小型汽水两用锅炉不得采用弹簧式安全阀根据小型和常压热水锅炉安全监察规程规定应当采用水封式安全装置，而且水封管的直径不得小于25mm，其有效水柱高度不得超过4m 且只允许负偏差，也可选用静重式安全阀。

2、蒸汽锅炉应选用弹簧全启式安全阀大家知道，微启式安全阀的开启高度与压力的大小成比例，开启的动作缓慢，它的开启高度只是全启式安全阀的六到十分之一，如果在压力突然升高的情况下不能快速释放蒸汽，因而不能快速降压，这样很容易造成危险。

3、盛装有毒、易燃或介质昂贵的压力容器应选用封闭式安全阀安全阀在运行中泄漏或动作时，由于安全阀外部不封闭，内部零件之间存在微小间隙的结构特点介质除通过排放管排放外，少量的介质会通过零件之间的微小间隙泄漏出事，这不仅造成了浪费又容易发生事故。

二、安全阀的工作压力与设备工况不相适应安全阀的各种规格性能与一定的工作范围相关联的，具有相关的灵敏度和可靠性。

每一只安全阀都备一定的工作压力级，也就是说在一定的工作范围内才能正常工作。

如果说此定压力不在压力级范围之内，安全阀将不可能调到规定的开启压力，即使调到规定的开启压力安全阀也不可能正常工作。

三、安装方面的问题1、安全阀的排放管出口高于安全阀的排放口从而排放管内积水，导致了安全阀锈蚀而产生泄漏。

2、安全阀的排放管未接到安全地点，安全阀的排放管正对着马路和行人，一旦安全阀泄压将会烫伤行人带来事故急患。

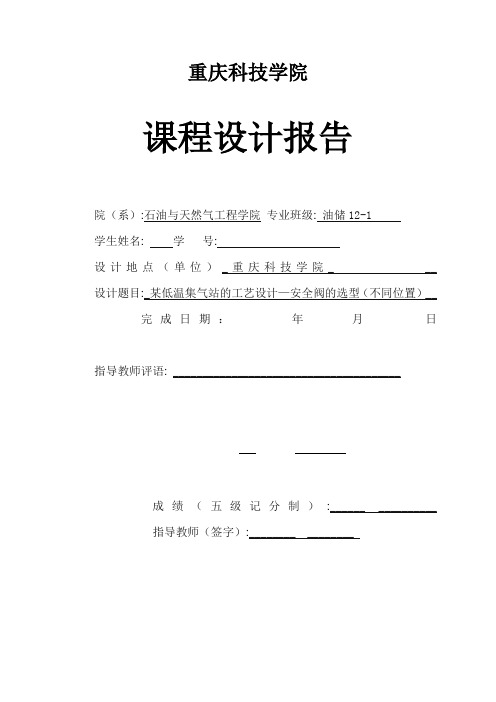

重庆科技学院课程设计报告院（系）:石油与天然气工程学院专业班级:油储12-1学生姓名:学号:设计地点（单位）_重庆科技学院_ __ 设计题目:_某低温集气站的工艺设计—安全阀的选型（不同位置）__ 完成日期：年月日指导教师评语: _________________________________________________________________________________________________________________________ __________________________________________________________________________________ _____________________________________ __________ _成绩（五级记分制）:______ __________指导教师（签字）:________ ________重庆科技学院油气储运工程摘要摘要通过分析本小组设计任务书，可知此次设计中天然气含有较多的硫化氢以及压力偏高，并含有凝析油。

因此在工艺设计中需进行集气站内节流调压以及多井轮换计量等操作。

为了保证整个集气站安全有效的进行，需要在适当的地方安装安全阀。

根据安全阀设计的相关规范，查询，使用相应数据，公式，计算得到天然气的基本物性数据，进而求得安全阀的最小泄放面积A以及通径。

泄放压力等，最后以天然气物性数据作为依据，根据安全阀的选型相关规范，设计安全阀的尺寸，并对其进行选型。

关键词：低温集气安全阀基本物性数据设计和选型重庆科技学院油气储运工程目录目录摘要 (I)1 引言 (1)2 基础数据资料 (2)3 工艺计算 (3) (3)3.1 天然气的相对分子质量M天3.2 安全阀进口处绝对温度 T (3)3.3天然气的压缩因子Z (4)3.4天然气的密度ρ (6)3.5最大泄放量G (6)3.6天然气的气体特性系数X (7)3.7 最大泄放压力 P (8)3.8 安全阀的通道截面积A (9)3.9 安全阀的喉径d的计算 (10)3.10 计算结果 (10)4 安全阀的设置与选型 (11)4.1 安全阀的设置 (11)4.1.1凡属下列情况之一的容器必须安装安全阀 (11)4.2 安全阀形式的选择 (11)4.3 安全阀的分类 (11)4.3.1安全阀按加载结构分 (12)4.3.2安全阀按阀体构造分 (12)4.4 安全阀型号的确定 (12)4.4.1 安全阀链接形式代号 (13)4.4.2 安全阀结构形式代号 (13)4.4.3 阀座密封面材料代号 (13)4.4.4 安全阀阀体材料代号 (13)5 总结 (16)6 参考文献 (17)附录1 低温集气站工艺流程图附录2 课程设计小组任务书附录3 课程设计个人任务书重庆科技学院油气储运工程引言1引言在天然气集输系统中，由于气体的性质，大部分器材处于高压工作环境。

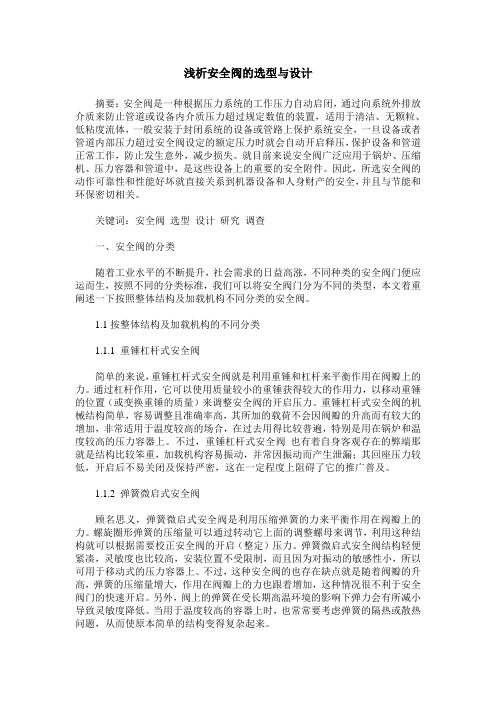

浅析安全阀的选型与设计摘要：安全阀是一种根据压力系统的工作压力自动启闭，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的装置，适用于清洁、无颗粒、低粘度流体，一般安装于封闭系统的设备或管路上保护系统安全，一旦设备或者管道内部压力超过安全阀设定的额定压力时就会自动开启释压，保护设备和管道正常工作，防止发生意外，减少损失。

就目前来说安全阀广泛应用于锅炉、压缩机、压力容器和管道中，是这些设备上的重要的安全附件。

因此，所选安全阀的动作可靠性和性能好坏就直接关系到机器设备和人身财产的安全，并且与节能和环保密切相关。

关键词：安全阀选型设计研究调查一、安全阀的分类随着工业水平的不断提升，社会需求的日益高涨，不同种类的安全阀门便应运而生，按照不同的分类标准，我们可以将安全阀门分为不同的类型，本文着重阐述一下按照整体结构及加载机构不同分类的安全阀。

1.1按整体结构及加载机构的不同分类1.1.1 重锤杠杆式安全阀简单的来说，重锤杠杆式安全阀就是利用重锤和杠杆来平衡作用在阀瓣上的力。

通过杠杆作用，它可以使用质量较小的重锤获得较大的作用力，以移动重锤的位置（或变换重锤的质量）来调整安全阀的开启压力。

重锤杠杆式安全阀的机械结构简单，容易调整且准确率高，其所加的载荷不会因阀瓣的升高而有较大的增加，非常适用于温度较高的场合，在过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

不过，重锤杠杆式安全阀也有着自身客观存在的弊端那就是结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密，这在一定程度上阻碍了它的推广普及。

1.1.2 弹簧微启式安全阀顾名思义，弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启（整定）压力。

弹簧微启式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。

安全阀的设计及选型安全阀是一种安全保护装置，用于控制和调节容器内压力，以避免容器因过压而发生破裂事故。

在工业生产中，安全阀的设计和选型对于保障设备和人员的安全至关重要。

下面将从设计要求、选型依据和安全阀的类型等方面进行详细介绍。

一、设计要求：1.安全阀的设计要满足国家标准和相关法规的要求，并获得相应的认证和检验。

2.安全阀的承受压力、流量和温度等参数要符合容器和工艺流程的要求。

3.安全阀的结构要合理，可靠性要高，工作稳定，响应迅速，具备自调节功能。

4.安全阀要方便安装、调节和维护，具备可靠的密封性能和防腐蚀能力。

二、选型依据：1.容器的工作压力和设计压力：安全阀的承受压力必须大于或等于容器的工作压力，并考虑到容器的设计压力，以确保安全阀在任何工作条件下都能正常开启。

2.流体性质和流量要求：安全阀的流量要满足制定的标准和容器的工艺要求。

流体性质可以影响安全阀的材料选择和工作参数的设定。

3.温度要求：安全阀的材料选择要能够耐受容器内的高温，并确保在高温条件下仍然能正常工作。

4.安全阀的响应时间：不同的工艺要求对响应时间有着不同的要求，选型时需要根据具体工艺要求进行选择。

5.安全阀的材料和密封性能：安全阀的材料要和容器内介质相适应，同时要具备良好的密封性能，以确保逃逸的气体不会造成安全隐患。

三、安全阀的类型：1.弹簧式安全阀：通过弹簧预先设定压力值，当容器内压力超过设定值时，弹簧会弹起，释放压力，实现减压。

2.阳平衡安全阀：利用阀盖上的阳平衡活塞来平衡容器内部和外部的压力，当容器内压力超过设定值时，活塞会自动打开，释放压力。

3.超静态安全阀：适用于需要非常高精度的流量调节和控制的场合，能够在高压差下实现稳定的流量调节。

4.调压安全阀：适用于需要同时进行压力调节和安全防护的场合，通过调整安全阀的调压装置，达到设定的压力值。

四、安全阀的选型及注意事项：1.根据容器的工作压力和设计压力，选择合适的承压范围和额定流量的安全阀。

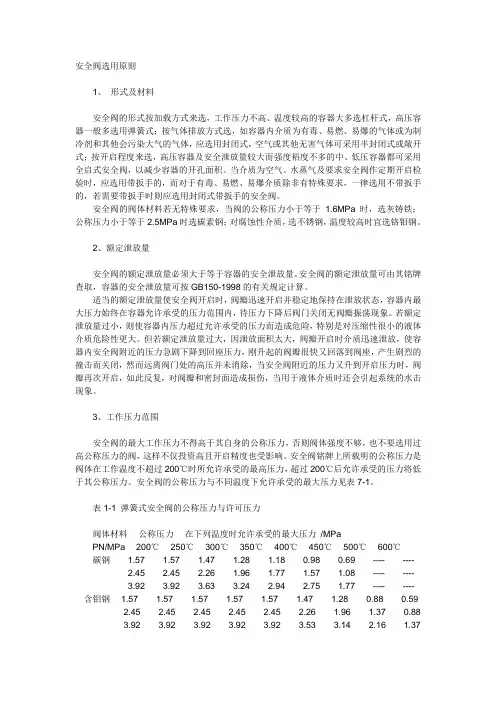

安全阀选用原则1、形式及材料安全阀的形式按加载方式来选，工作压力不高、温度较高的容器大多选杠杆式，高压容器一般多选用弹簧式；按气体排放方式选，如容器内介质为有毒、易燃、易爆的气体或为制冷剂和其他会污染大气的气体，应选用封闭式，空气或其他无害气体可采用半封闭式或敞开式；按开启程度来选，高压容器及安全泄放量较大而强度裕度不多的中、低压容器都可采用全启式安全阀，以减少容器的开孔面积。

当介质为空气、水蒸气及要求安全阀作定期开启检验时，应选用带扳手的，而对于有毒、易燃、易爆介质除非有特殊要求，一律选用不带扳手的，若需要带扳手时则应选用封闭式带扳手的安全阀。

安全阀的阀体材料若无特殊要求，当阀的公称压力小于等于 1.6MPa 时，选灰铸铁；公称压力小于等于2.5MPa时选碳素钢；对腐蚀性介质，选不锈钢，温度较高时宜选铬钼钢。

2、额定泄放量安全阀的额定泄放量必须大于等于容器的安全泄放量。

安全阀的额定泄放量可由其铭牌查取，容器的安全泄放量可按GB150-1998的有关规定计算。

适当的额定泄放量使安全阀开启时，阀瓣迅速开启并稳定地保持在泄放状态，容器内最大压力始终在容器允许承受的压力范围内，待压力下降后阀门关闭无阀瓣振荡现象。

若额定泄放量过小，则使容器内压力超过允许承受的压力而造成危险，特别是对压缩性很小的液体介质危险性更大。

但若额定泄放量过大，因泄放面积太大，阀瓣开启时介质迅速泄放，使容器内安全阀附近的压力急剧下降到回座压力，刚升起的阀瓣很快又回落到阀座，产生剧烈的撞击而关闭，然而远离阀门处的高压并未消除，当安全阀附近的压力又升到开启压力时，阀瓣再次开启，如此反复，对阀瓣和密封面造成损伤，当用于液体介质时还会引起系统的水击现象。

3、工作压力范围安全阀的最大工作压力不得高于其自身的公称压力，否则阀体强度不够，也不要选用过高公称压力的阀，这样不仅投资高且开启精度也受影响。

安全阀铭牌上所载明的公称压力是阀体在工作温度不超过200℃时所允许承受的最高压力，超过200℃后允许承受的压力将低于其公称压力。

安全阀的设计及选型一、安全阀的基本概念安全阀是一种与压力容器、管道、锅炉等相关的设备，当压力超过规定值时，能够自动开启并排放相应的压力以保障被保护的设备的安全。

在很多工业领域中，安全阀都是不可或缺的。

例如，在石油化工、钢铁、电力、航空航天等行业，安全阀对于安全生产起着重要的作用。

安全阀的机构常见有弹簧式、重锤式和液压式三种。

其中，弹簧式安全阀的最大特点是结构简单，易于维护和更换。

重锤式安全阀则通过重锤的作用，利用重力低于弹簧力的特点实现开启。

液压式安全阀的开启则是由液体的压力实现的。

该三种机构中，弹簧式安全阀用的最广泛，因此本文以弹簧式安全阀为例讲解其设计及选型。

二、安全阀的设计1. 弹簧的选用在弹簧式安全阀的设计中，弹簧是一个至关重要的部件。

正确选择合适的弹簧，能够确保安全阀的开启压力在规定范围内，保障被保护设备的安全运行。

在纯粹的安全阀设计中，弹簧的选取通常采用试算法。

按照试算结果选择弹簧后，要进行试制和试验以验证结果的正确性。

并且在弹簧的选取中，还要考虑弹簧的寿命和工作温度等因素。

如果是在改造安全阀或更换弹簧的情况下，应先了解设备的工作条件和特点等相关参数，再根据弹簧的特性进行选择，避免对被保护设备造成不良影响。

2. 排放容积的计算在设计安全阀时，要考虑到排放容积的大小。

排放容积是指在安全阀开启后，放出的介质所需要的空间。

如果排放容积太小，则在安全阀开启后，介质排放不畅或无法排放，会对设备造成较大的损害。

在计算排放容积时，应根据设备的特点和工况条件进行综合分析计算，以确保安全阀按照要求工作。

具体方法有使用计算公式或进行数值模拟等。

3. 设计弹簧腔设计弹簧腔时，应根据弹簧的选用和计算排放容积确定弹簧腔的尺寸。

一般来说，弹簧腔的尺寸不得过小，否则会影响弹簧的弹性，使安全阀开启压力偏低。

在设计弹簧腔时，还要考虑弹簧腔的通气条件。

弹簧腔通气不良，会影响安全阀的正常工作，增大设备的安全风险。

因此，在设计时要充分考虑弹簧腔的通气条件，保证其通气自由。

安全阀的选型计算与设置规定安全阀是一种用于保护压力容器和管道系统不超过允许压力的装置。

安全阀的选型、计算和设置是确保装置正常运行和安全操作的关键。

1.安全阀的选型：选择合适的安全阀需要考虑以下因素：-工作压力：安全阀的额定压力必须大于或等于工作压力。

-流量：根据流体在压力释放时的需求，选择合适的安全阀口径。

-温度：根据流体的温度选择适当的材料和阀芯结构。

-流体性质：根据不同的流体性质选择适当的材料，如液态、气态或腐蚀性流体。

2.安全阀的计算：安全阀的计算主要包括以下几个方面：-弹簧选择：根据安全阀的工作压力和弹簧的特性曲线，选择合适的弹簧。

-泄露流量计算：根据流体在压力释放时的需求，计算出需要泄露的流量。

-冲击压力计算：计算流体在压力释放时产生的冲击压力，选择合适的安全阀结构和材料来抵抗冲击压力。

3.安全阀的设置规定：根据不同国家和地区的标准和规范，设置安全阀需要满足以下要求：-安装位置：安全阀应设置在压力容器或管道系统的高压部分，使其能及时响应并释放压力。

-排放方向：安全阀的排放方向应指向安全区域，远离人员和设备。

-固定方式：安全阀应牢固固定在安装位置上，以防止振动或其他因素导致安全阀脱落或破坏。

-调整和维护：安全阀应定期检查和维护，确保其正常运行和可靠性。

总之，安全阀的选型、计算和设置规定是确保装置安全操作的重要环节。

正确选择合适的安全阀，进行计算和设置，能够保证装置在超压情况下能够及时响应，释放压力，保护人员和设备的安全。

同时，也需要按照规范要求进行定期检查和维护，确保安全阀的正常运行和可靠性。
