人教版高中物理第十二章电能能量守恒定律精选试卷练习（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。

【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。

故只能选择丙电路图。

(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V 2.4A 610R R =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。

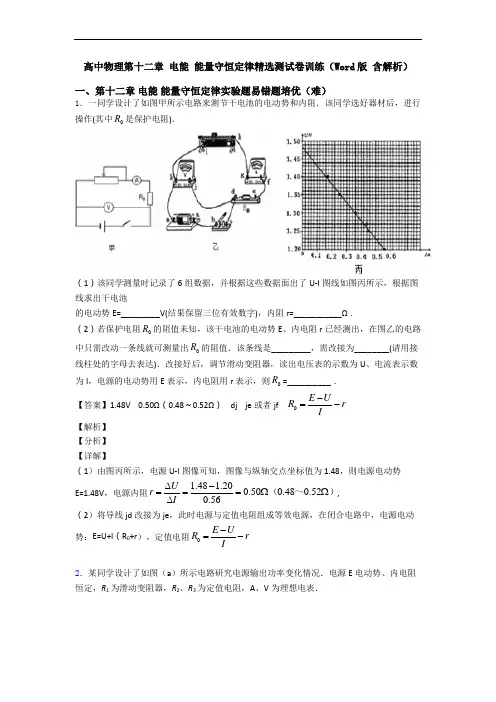

高中物理第十二章 电能 能量守恒定律精选测试卷训练（Word 版 含解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________． 【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E UR r I-=- 【解析】 【分析】 【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E UR r I-=-2．某同学设计了如图（a ）所示电路研究电源输出功率变化情况．电源E 电动势、内电阻恒定，R 1为滑动变阻器，R 2、R 3为定值电阻，A 、V 为理想电表．（1）若滑动片P由a滑至b时A示数一直变小，则R1和R2必须满足的关系是__________________．（2）若R1＝6Ω，R2＝12Ω，电源内电阻r＝6Ω，，当滑动片P由a滑至b时，电源E 的输出功率P随外电路总电阻R的变化关系如图（b）所示，则R3的阻值应该选择（）（A）2Ω（B）4Ω（C）6Ω（D）8Ω【答案】（1）R1≤R2，（2）B【解析】【详解】(1)电流表的示数：3EIr R R=++并，欲使滑动片P由a滑至b时A示数一直变小，须使R并一直变大，因为两电阻之和一定时，当二者相等时并联电阻最大，所以要求R1≤R2．（2）从图b知，当R外=6Ω时，电源E的输出功率P最大，即电源内阻为6Ω，而R1和R2部分的电阻变化范围是0～4Ω，因此R3的阻值必须大于2Ω小于6Ω．所以A、C、D错误，只能选B．3．一研究学习小组，为了测定两节串联干电池组的电动势E和内电阻r，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用I表示），一只电阻箱（阻值用R 表示），一只开关和导线若干。

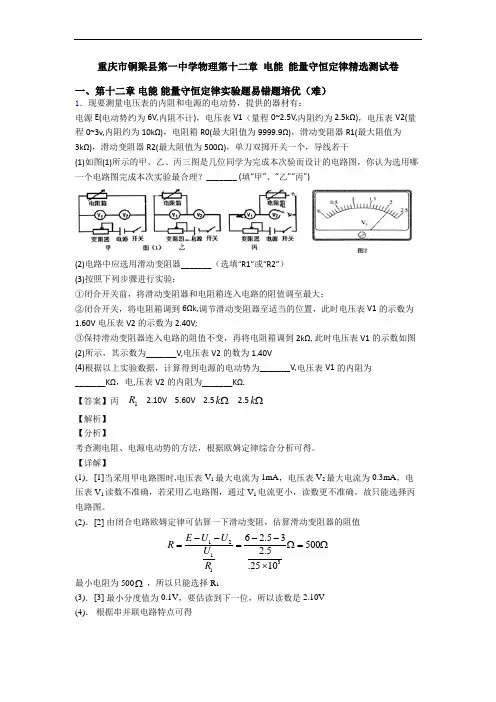

重庆市铜梁县第一中学物理第十二章电能能量守恒定律精选测试卷一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。

【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。

故只能选择丙电路图。

(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V2.4A 610R R =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。

高中物理第十二章电能能量守恒定律精选测试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．听说水果也能做电池，某兴趣小组的同学将一个土豆做成水果电池．同学们通过查阅资料知道这种水果的电动势大约1伏左右,又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为3V，0.5A的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．(1)据你分析,出现这种现象的原因应当是：__________（不要求写分析、推导过程）．（2）为了能尽可能准确测定水果电池的电动势和内阻,若实验室除了导线和开关外，还有以下一些器材可供选择：A．电流表A1（量程为0～0.6A ，内阻为1Ω）B．灵敏电流表A2（量程为0～0.6mA ，内阻为800Ω）C．灵敏电流表A3（量程为0～300μA ，内阻未知）D．滑动变阻器R1（最大阻值约10Ω）E．滑动变阻器R2（最大阻值约2kΩ）F．变阻箱（0～9999Ω）①实验中应选择的器材是_____________(填器材前的字母代号)．②在方框中画出应采用的电路________．【答案】水果电池的内阻太大． BF【解析】【分析】【详解】（1）根据闭合电路欧姆定律可得电路电流E I R r=+，要想灯泡发光，就得有较大电流，只是电动势高还不行，必须内阻也小才行，所以灯泡不亮的原因是水果电池的内阻太大． （2）①本题中电流表1A 量程太大，3A 内阻未知，所以选2A 较好；由于没有电压表，所以选电阻箱将电路串联，利用闭合电路欧姆定律可以测出内阻．故实验中应选择的器材是B 、F ．②实验电路如下图【点睛】测电源电动势和内阻的方法虽然各不相同，但是都是根据闭合电路欧姆定设计的．2．如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R 0， 通过改变滑动变阻器，得到几组电表的实验数据：U （V ） 1.21.0 0.8 0.6 I （A ） 0.10 0.17 0.23 0.30（1）R 0的作用是____________________；（2）用作图法在坐标系内作出U -I 图线（___）；（3）利用图线，测得电动势E =___________V ，内阻r =_________ Ω．（4）某同学测另一串联电池组的输出功率P 随外电阻R 变化的曲线如图所示．由所得图线可知，被测电池组电动势E ＝________V ，电池组的内阻r ＝_______Ω．【答案】保护电源、电表，防止短路 见解析 1.5 1.0 30 5【解析】【分析】【详解】(1)[1]R0接在电源附近，是为了防止外部电路短路时，电源出现短路现象，故此电阻在此起保护电源、电表，防止短路的作用．(2)[2]描点作图如下(3)[3][4]由完全电路欧姆定律可得()E U I R r=++整理得()U E I R r=-+对比图象，由纵截距可得： 1.5E V=；由图象斜率可得1.50.630.30UR rI∆-+==Ω=Ω∆-解得1.0r=Ω(4)[5][6] 串联电池组的输出功率P随外电阻R变化的关系为222()4E EP RR rR rrR⎛⎫==⎪-+⎝⎭+当R r=时，电源的输出功率最大；由图象可得，当5R=Ω时，电源的输出功率最大且为45W；则5r=Ω，且245555E⎛⎫=⨯⎪+⎝⎭解得30E V=3．用实验测一电池的内阻r和一待测电阻的阻值x R，已知电池的电动势约6V，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有:电流表1A(量程0~30mA);电流表2A(量程0~100mA);电压表V(量程0~6V);滑动变阻器1R(阻值0~5Ω);滑动变阻器2R(阻值0~300Ω);开关S一个，导线若干条．某同学的实验过程如下:Ⅰ.设计如图1所示的电路图，正确连接电路．Ⅱ.将R 的阻值调到最大，闭合开关，逐次调小R 的阻值，测出多组U 和I 的值，并记录．以U 为纵轴．I 为横轴．得到如图2所示的图线．Ⅲ.断开开关，将x R 改接在B 、C 之间．A 与B 直接相连，其他部分保持不变．重复Ⅱ的步骤，得到另一条U-I 图线，图线与横轴I 的交点坐标为0,0I （），与纵轴U 的交点坐标为00,U （）.回答下列问题:（1）电流表应选用 _______，滑动变阻器应选用________.（2）由图2的图线，得电源内阻r=____Ω；（3）用0I 、0U 和r 表示待测电阻的关系式x R =____________代入数值可得x R ； （4）若电表为理想电表，x R 接在B 、C 之间与接在A 、B 之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围________电压表示数变化范围__________(选填“相同”或“不同”)．【答案】A 2 R 2 25 00U r I - 相同 不同 【解析】【分析】【详解】①根据题设条件中电池的电动势约6V ，电池内阻和待测电阻阻值都为数十欧，可估算出电路中的电流为数十毫安，因此电流表应选用2A ，为了电路正常工作，以及方便调节，多测量几组数据，滑动变阻器应选用2.R②根据图中电路结构可知，电压表测量了电路的路端电压，电流表测量了电路的总电流，因此图中图线斜率绝对值即为电源的内阻，有()35.5 4.525602010r k --==Ω=Ω-⨯．③当改接电路后，将待测电阻与电源视为整体，即为一“等效电源”，此时图线的斜率为等效电源的内阻，因此有000 0x Ur r R kI -'=+='=-，解得0xUR rI=-．④若电表为理想电表，x R接在B、C之间与接在A、B之间，电路的总电阻可变范围不变，因此电流表的示数变化范围相同，x R接在B、C之间时，电压表测量的是滑动变阻器两端的电压，而x R接在A、B之间时，电压表测量的是滑动变阻器与x R两端电压的和，由于对应某一滑动变阻器阻值时，电路的电流相同，因此电压表的读数不同，所以电压表示数变化范围也不同．4．用如图甲所示的电路测量一节新干电池的电动势和内电阻．干电池内电阻较小．除干电池、开关、导线外可供使用的实验器材还有：A．电压表V (量程3V)B．电流表A(量程0.6A)C．定值电阻R0（阻值2Ω，额定功率2W）D．滑动变阻器R（阻值范围0-20Ω，额定电流1A）（1）在图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接；（2）根据实验数据作出U—I图象如图丙所示，则干电池的电动势E＝_____V，内阻r=____Ω（保留两位有效数字）；（3）定值电阻R 0在电路中作用是_____________（只要求写出一点）．【答案】 1.6V ，0.29Ω ①保护作用；②增大等效阻的测量值，减小误差；③当改变变阻器阻时，电压表示数变化大．【解析】(1)根据图甲所示电路图为电流表内接法和滑动变阻器的限流式，连接实物电路图如图所示：(2)由闭合电路的欧姆定律U E Ir =-，结合图丙图象可知，图象与纵轴交点坐标值是1.6，则电源电动势E =1.6V, 图象斜率表示等效内阻 1.62.290.7U k I ∆==≈Ω∆，电源的内阻r =k -R 0=2.29-2=0.29Ω.(3)由图甲所示电路图可知，定值电阻与电源串联组成等效电源，增大了电源内阻，定值电阻一方面可以保护电路，同时增大了电源的等效电阻，减小了实验误差，此外，增大电源等效内阻，改变变阻器阻时，电压表示数变化大，便于实验．【点睛】用图象法处理实验数据是常用的实验数据处理方法，要掌握应用图象法处理实验数据的方法；电源的U -I 图象与纵轴交点坐标值为电源电动势，图象斜率的绝对值等于电源内阻．5．某同学利用如图所示的电路可以测量多个物理量．实验室提供的器材有：两个相同的待测电源(内阻1Ω)r ≈，电阻箱1(R 最大阻值为999.9Ω)，电阻箱2(R 最大阻值为999.9Ω)，电压表V(内阻约为2k Ω)，电流表A(内阻约为2Ω)，灵敏电流计G ，两个开关1S、2S．主要实验步骤如下：①按图连接好电路，调节电阻箱1R和2R至最大，闭合开关1S和2S，再反复调节1R和2R，使电流计G的示数为0，读出电流表A、电压表V、电阻箱1R、电阻箱2R的示数分别为1I、1U、1R、2R；②反复调节电阻箱1R和2(R与①中的电阻值不同)，使电流计G的示数为0，读出电流表A、电压表V的示数分别为2I、2U．回答下列问题：（1）电流计G的示数为0时，电路中A和B两点的电势Aφ和Bφ的关系为______；（2）电压表的内阻为______，电流表的内阻为______；（3）电源的电动势E为______，内阻r为______。

第十二章 电能 能量守恒定律精选试卷综合测试卷（word 含答案）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．为测定干电池的电动势和内阻，提供的实验器材如下所示：A ．干电池2节，每节干电池的电动势约为1. 5V ，内阻约为0. 9ΩB ．电流表A （0～0. 6A ，内阻约为0. 5Ω）C ．滑动变阻器R 1（0～50Ω，额定电流为3A ）D ．滑动变阻器R 2（0～1000Ω，额定电流为1A ）E. 电流表G （0～3mA ，R g =10Ω）F. 定值电阻3990R =ΩG. 定值电阻490R =Ω（1）由于两节干电池的内阻较小，现将03R =Ω的定值电阻与两节干电池串联后作为一个整体进行测量。

在进行实验时，滑动变阻器应选用__________，定值电阻应选用__________；（填写实验器材前的编号）（2）在如图甲所示的虚线方框中补充完整本实验电路的原理图；（______）（3）根据实验测得数据作出21I I -的图线如图乙所示，其中I 2为通过电流表G 的电流，I 1为通过电流表A 的电流，根据该图线可知，两节干电池的总电动势为__________V ，总内阻为__________Ω。

（结果均保留两位有效数字）【答案】C F 3. 0 2. 0【解析】【分析】【详解】（1）[1] 电源为两节干电池，电动势为3V ，比较小，电源的内阻也较小，为多测几组实验数据，方便实验操作，应选最大阻值较小的滑动变阻器，因此滑动变阻器应选C ；[2] 上述器材中没有直接给电压表，但给了两个电流表，将电流表G 与定值电阻串联改装成电压表，改装后电压量程应约不小于3V，根据串联电路规律可知，应串联的电阻为3310Ω990Ω310R-=-=⨯故选F；（2）[3] 用改装后的电压表测量电压值，用电流表A与滑动变阻器串联测电路电流，如图所示；（3）[4] 由电路图，根据闭合电路的欧姆定律可得23120()()()GE I R R I I R r=++++整理得213030G GR r EI IR R R r R R R r+=-+++++++设图像与纵轴的交点为b，图像的斜率为k，可得30GEbR R R r=+++30GR rkR R R r+=+++联立上式，代入数据解得3.0VE=， 2.0Ωr=[5] 由上题可知， 2.0Ωr=2．电流表G1的量程为0～5mA，内阻r＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA，大量程为0～100mA；电压档小量程为0～10V，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E 的电动势为15V ，当把开关S 接到位置4，短接A 、B 表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G 1满偏刻度的15处，则该电阻的阻值为_____kΩ.(3)此多用电表的表笔A 为_____（“红色”或“黑色”），图中电阻R 5＝_____Ω.【答案】20.0V （19.8～20.2） 6 红色 29【解析】【详解】(1)[1]开关S 端与“6”相连，作为大量程电压表使用，量程为0～25V ，根据电压表读数规则可知，多用电表读数为20.0V ；(2)[2]分析多用电表内部结构，开关S 端与“4”相连，则作为欧姆表使用，此时干路电流最大为I m ＝10mA ，则根据闭合电路欧姆定律可知，E ()5m x I R r =+内 E ＝I m r 内联立解得R x ＝6kΩ； (3)[3]电流从红表笔流入电表，故多用电表的表笔A 为红表笔.[4]当开关S 端接“1”时，电流挡的量程为0～100mA ，根据电表改装原理可知，I g (r +R 6)＝(I 1-I g )R 5；当开关S 端接“2”时，电流挡的量程为0～10mA ，I g r ＝(I 2-I g )(R 5+R 6），联立解得R 5＝29Ω.3．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A ．被测干电池一节B ．电流表A 1 :量程0〜0. 6A ，内阻约为0.2C ．电流表A 2:量程0〜0.6A ，内阻为0.1D ．电压表V 1:量程0〜3V ，内阻未知E.电压表V 2 :量程0〜15V ，内阻未知F.滑动变阻器R 1:0〜10，2AG.滑动变阻器R 2:0〜100，1AH.开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差。

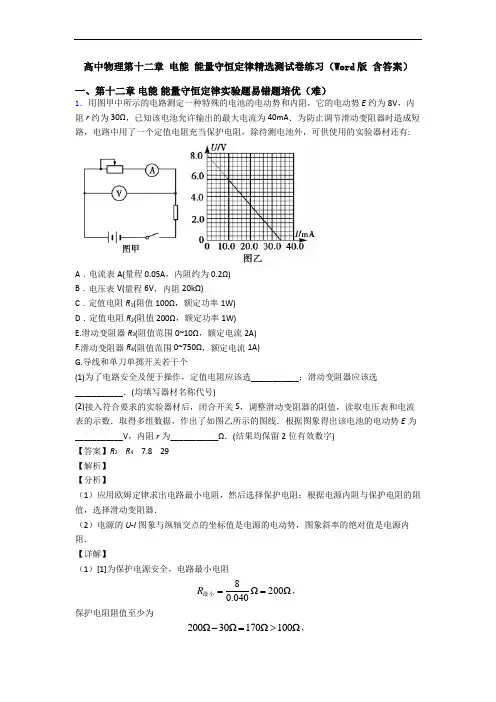

高中物理第十二章 电能 能量守恒定律精选测试卷练习（Word 版 含答案）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．用图甲中所示的电路测定一种特殊的电池的电动势和内阻，它的电动势E 约为8V ，内阻r 约为30Ω，已知该电池允许输出的最大电流为40mA ．为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有:A ．电流表A(量程0.05A ，内阻约为0.2Ω)B ．电压表V(量程6V ，内阻20kΩ)C ．定值电阻R 1(阻值100Ω，额定功率1W)D ．定值电阻R 2(阻值200Ω，额定功率1W)E.滑动变阻器R 3(阻值范围0~10Ω，额定电流2A)F.滑动变阻器R 4(阻值范围0~750Ω，额定电流1A)G.导线和单刀单掷开关若干个(1)为了电路安全及便于操作，定值电阻应该选___________；滑动变阻器应该选___________．(均填写器材名称代号)(2)接入符合要求的实验器材后，闭合开关S ，调整滑动变阻器的阻值，读取电压表和电流表的示数．取得多组数据，作出了如图乙所示的图线．根据图象得出该电池的电动势E 为___________V ，内阻r 为___________Ω．(结果均保留2位有效数字)【答案】R 2 R 4 7.8 29【解析】【分析】（1）应用欧姆定律求出电路最小电阻，然后选择保护电阻；根据电源内阻与保护电阻的阻值，选择滑动变阻器．（2）电源的U -I 图象与纵轴交点的坐标值是电源的电动势，图象斜率的绝对值是电源内阻．【详解】（1）[1]为保护电源安全，电路最小电阻8Ω200Ω0.040R ==最小， 保护电阻阻值至少为 200Ω30Ω170Ω100Ω-=>，则保护电阻应选定值电阻2R ；[2]电源等效电阻（电源内阻与保护电阻之和）为200Ω，为进行多次实验，测出多组实验数据，滑动变阻器应选滑动变阻器4R ．（2）[3]由电源U -I 图象可知，图象与纵轴的交点坐标值是7.8，则电源电动势E =7.8V ，[4]图象斜率7.82290.034U k I ∆==≈Ω∆， 电源内阻 222920029r k R =-=Ω-Ω=Ω．2．可将光能转换为电能的硅光电池已经得到了广泛的应用．某同学利用如图甲所示的器材探究在一定光照强度下硅光电池的路端电压U 与总电流I 的关系．电表视为理想电表．(1)在图甲中实物图上用笔画线代替导线进行连接___________；(2)用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U -I 图象如图乙所示，由此可知在该光照强度下，硅光电池内阻________(填“是”或“不是”)常数，短路电流为________mA ，电动势为________V ．(结果保留三位有效数字)(3)若将R =10kΩ的电阻接在该硅光电池两极上，用同样强度的光照射该硅光电池，则该电阻消耗的功率为________ W ，此时该硅光电池的内阻为________ kΩ.(结果保留两位有效数字)【答案】 不是 0.295(0.293～0.297)2.68(2.66～2.69)3.0×10－4(2.9×10－4～3.1×10－4) 5.4(4.9～5.6)【解析】【详解】（1）[1]本实验中测量电源的电动势和内电阻，故采用限流接法，而电流表采用相对电源的外接法；连接实物电路图，如图所示．（2）[2][3][4]因图象的斜率是变化的，所以电池的内阻不是定值；在硅光电池的U-I图象，图象与横轴的交点表示短路电流，由图可知，短路电流为295μA=0.295mA；当I=0，U=E，图线斜率的绝对值表示内阻．由图线a可知E=2.68V；（3）[5][6]在图乙中作出电阻的伏安特性曲线如图所示，与电源的伏安特性曲线的交点表示电压和电流，由图可知，I=175μA，U=1.7V；故电源的输出功率P=UI=1.7×175×10-6=3.0×10-4W；根据闭合电路欧姆定律可得：362.68 1.75.610 5.617510E Ur kI---===⨯Ω=Ω⨯3．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

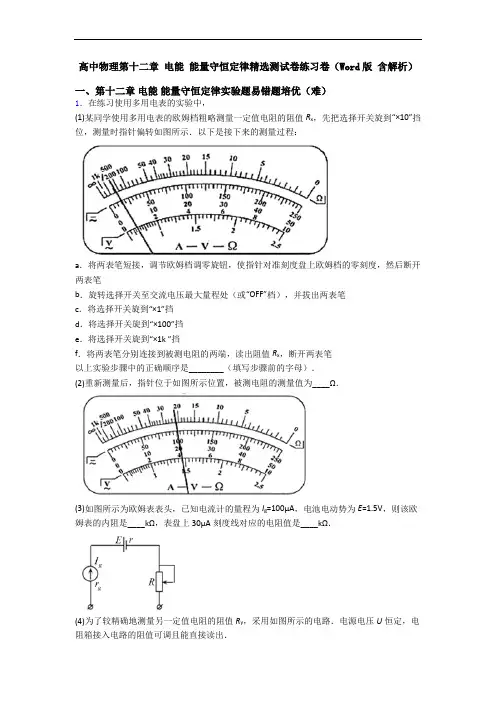

高中物理第十二章电能能量守恒定律精选测试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．在练习使用多用电表的实验中，(1)某同学使用多用电表的欧姆档粗略测量一定值电阻的阻值R x，先把选择开关旋到“×10”挡位，测量时指针偏转如图所示．以下是接下来的测量过程：a．将两表笔短接，调节欧姆档调零旋钮，使指针对准刻度盘上欧姆档的零刻度，然后断开两表笔b．旋转选择开关至交流电压最大量程处（或“OFF”档），并拔出两表笔c．将选择开关旋到“×1”挡d．将选择开关旋到“×100”挡e．将选择开关旋到“×1k ”挡f．将两表笔分别连接到被测电阻的两端，读出阻值R x，断开两表笔以上实验步骤中的正确顺序是________（填写步骤前的字母）．(2)重新测量后，指针位于如图所示位置，被测电阻的测量值为____Ω．(3)如图所示为欧姆表表头，已知电流计的量程为I g=100μA，电池电动势为E=1.5V，则该欧姆表的内阻是____kΩ，表盘上30μA刻度线对应的电阻值是____kΩ．(4)为了较精确地测量另一定值电阻的阻值R y，采用如图所示的电路．电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出．①用多用电表测电路中的电流，则与a点相连的是多用电表的____（选填“红”或“黑”）表笔．②闭合电键，多次改变电阻箱阻值R，记录相应的R和多用电表读数I，得到R－1I的关系如图所示．不计此时多用电表的内阻．则R y＝___Ω，电源电压U＝___V．(5)一半导体电阻的伏安特性曲线如图所示．用多用电表的欧姆挡测量其电阻时，用“×100”挡和用“×1k”挡，测量结果数值不同．用____（选填“×100”或“×1k”）挡测得的电阻值较大，这是因为____________．【答案】dafb 2200 15kΏ35kΩ红 200 8 ×1k 欧姆表中挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量电流越小；该半导体的电阻随电流的增大而减小，所以选用的档位越高，测得的电阻值越大【解析】【分析】【详解】(1)[1]先把选择开关旋到“×10”挡位，测量时指针偏转如图所示．指针指在示数较大处，为使指针指在刻度盘中央附近，应换用“×100 ”挡(几百×10=几十×100)，再欧姆调零，测量，整理器材．实验步骤中的正确顺序是：dafb(2)[2]重新测量后，指针位于如图所示位置，被测电阻的测量值为221002200⨯Ω=Ω (3)[3]电表内阻461.5 1.51015k Ω10010g E R I -==Ω=⨯Ω=⨯内 [4]当电表指针指在30μA 刻度线上时EI R R =+内，整理得 4461.5 1.510 3.51035k Ω3010E R R I -=-=-⨯Ω=⨯Ω=⨯内 (4)[5]①多用电表测电路中的电流， a 点与电源正极相连，则与a 点相连的是多用电表的红表笔．[6][7]②由欧姆定律可得()y U I R R =+整理得y UR R I=- 由图象的纵截距得：200y R =Ω由图象的斜率得：4000V 8V 7525U -==-(5)[8][9]欧姆表挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量同一电阻时电路中电流越小；该半导体的电阻随电流的减小而增大，所以选用的档位越高，测得的电阻值越大．所以选“×1k”挡测得的电阻值较大．2．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”） (3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V 电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ. 【答案】丙 1R 2.10V 5.60V 2.5k Ω 2.5k Ω 【解析】 【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。

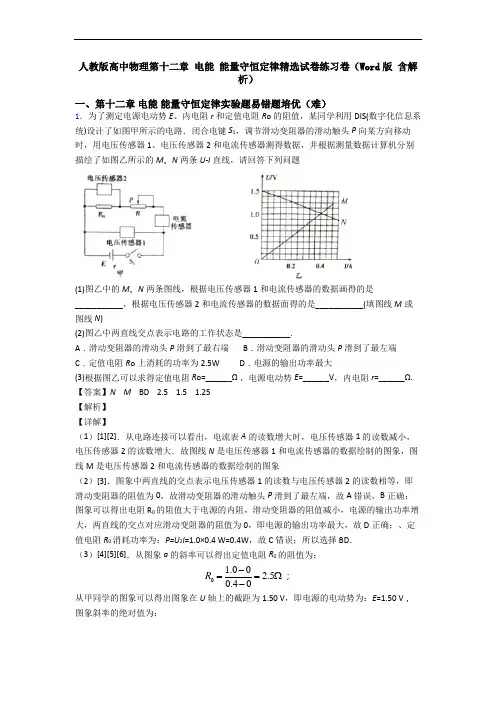

人教版高中物理第十二章电能能量守恒定律精选试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．为了测定电源电动势E、内电阻r和定值电阻R o的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S1，调节滑动变阻器的滑动触头P向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M、N两条U-I直线，请回答下列问题(1)图乙中的M、N两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M或图线N)(2)图乙中两直线交点表示电路的工作状态是___________.A．滑动变阻器的滑动头P滑到了最右端 B．滑动变阻器的滑动头P滑到了最左端C．定值电阻R o上消耗的功率为2.5W D．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω，电源电动势E=______V，内电阻r=______Ω. 【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N是电压传感器1和电流传感器的数据绘制的图象，图线M是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P滑到了最左端，故A错误，B正确；图象可以得出电阻R0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D正确；、定值电阻R0消耗功率为：P=U2I=1.0×0.4 W=0.4W，故C错误；所以选择BD．（3）[4][5][6]．从图象a的斜率可以得出定值电阻R0的阻值为：01.002.5 0.40R-==Ω-；从甲同学的图象可以得出图象在U轴上的截距为1.50 V，即电源的电动势为：E=1.50 V，图象斜率的绝对值为：1.5 1.0 1.250.4k -== 即电源的内阻为： r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U 时所带的电荷量Q ，从而求出其电容C ．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的； （2）按如图甲所示电路原理图连接好实验电路，将开关S 接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R 的阻值，再将开关S 接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U 0=2.9V ，再放电，并同时开始计时，每隔5 s 或10 s 读一次微安表的读数i ，将读数记录在预先设计的表格中。

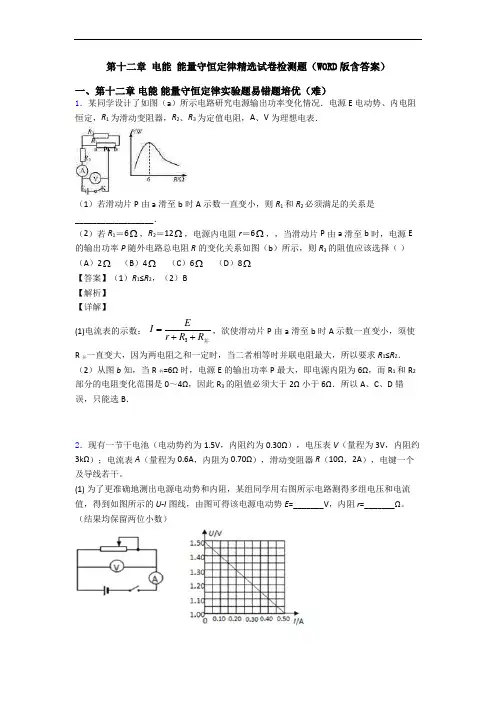

第十二章电能能量守恒定律精选试卷检测题（WORD版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学设计了如图（a）所示电路研究电源输出功率变化情况．电源E电动势、内电阻恒定，R1为滑动变阻器，R2、R3为定值电阻，A、V为理想电表．（1）若滑动片P由a滑至b时A示数一直变小，则R1和R2必须满足的关系是__________________．（2）若R1＝6Ω，R2＝12Ω，电源内电阻r＝6Ω，，当滑动片P由a滑至b时，电源E 的输出功率P随外电路总电阻R的变化关系如图（b）所示，则R3的阻值应该选择（）（A）2Ω（B）4Ω（C）6Ω（D）8Ω【答案】（1）R1≤R2，（2）B【解析】【详解】(1)电流表的示数：3EIr R R=++并，欲使滑动片P由a滑至b时A示数一直变小，须使R并一直变大，因为两电阻之和一定时，当二者相等时并联电阻最大，所以要求R1≤R2．（2）从图b知，当R外=6Ω时，电源E的输出功率P最大，即电源内阻为6Ω，而R1和R2部分的电阻变化范围是0～4Ω，因此R3的阻值必须大于2Ω小于6Ω．所以A、C、D错误，只能选B．2．现有一节干电池（电动势约为1.5V，内阻约为0.30Ω），电压表V（量程为3V，内阻约3kΩ）；电流表A（量程为0.6A，内阻为0.70Ω），滑动变阻器R（10Ω，2A），电键一个及导线若干。

(1) 为了更准确地测出电源电动势和内阻，某组同学用右图所示电路测得多组电压和电流值，得到如图所示的U-I图线，由图可得该电源电动势E=_______V，内阻r=_______Ω。

（结果均保留两位小数）(2)某小组在实验时，发现电流表坏了，于是不再使用电流表，仅用电阻箱R ′替换掉了滑动变阻器，电路图如右图所示。

他们在实验中读出几组电阻箱的阻值R ′和电压表的示数U ，描绘出 11-'U R 的关系图像，得到的函数图像是一条直线。

若该图像的斜率为k ，纵轴截距为b ，则此电源电动势E =_________，内阻r =__________。

一、选择题1．如图的 U -I 图象中，直线I 为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R 的伏安特性曲线。

用该电源与电阻 R 组成闭合电路，则（ ）A ．电源电动势 3V ，内阻 2ΩB ．电阻的阻值为2ΩC ．电源的效率为 66.7%D ．电源的总功率为 4W C解析：CA ．图象Ⅰ与纵轴的交点表示电源电动势，为3 V ，图象Ⅰ的斜率的绝对值表示电源内阻，为0.5Ω，选项A 错误；B ．图象Ⅱ的斜率表示电阻R 的阻值为1Ω，选项B 错误；C ．电源效率 2100%66.7%3P U P E η⨯≈出总＝＝＝ 选项C 正确； D ．电源的电动势为E =3V ，电流为2 A ，电源总功率为P=IE =6 W选项D 错误； 故选C 。

2．在如图所示电路中， L １、L ２为“220V ，40W”，L ３、L ４为“220V ，60W”，比较四个灯的亮度，有以下各种说法，其中正确的是（ ）A ．L ４最亮B ．L １最亮C ．L １、L ２一样亮D ．L ３比L ４亮B解析：B 根据功率的公式2U R P= 可知，L １、L ２的电阻大于L ３、L ４。

所以电压最大的是L １，其次是L ４，最小是L ２和L ３，电流是L １L ４最大，L ３次之，L ２最小。

所以L １最亮，L ４次之，L ３再次之，L２最暗。

故选B。

3．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大A解析：AAB．当滑片向b移动时，滑动变阻器接入电阻减小，则电路中总电阻减小，电路中电流增大，路端电压减小，同时R1两端的电压增大，故并联部分的电压减小。

流过R3的电流减小，则流过电流表的电流增大，故电流表示数增大。

因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A正确，B错误；C．因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C错误；D．因R3两端的电压减小，由公式P＝2 U R可知，R3上消耗的功率减小，故D错误。

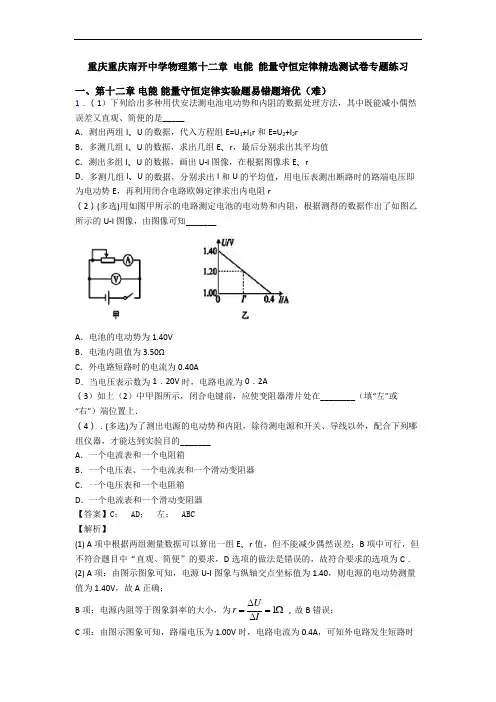

重庆重庆南开中学物理第十二章 电能 能量守恒定律精选测试卷专题练习一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．（1）下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是_____A ．测出两组I 、U 的数据，代入方程组E=U 1+I 1r 和E=U 2+I 2rB ．多测几组I 、U 的数据，求出几组E 、r ，最后分别求出其平均值C ．测出多组I 、U 的数据，画出U-I 图像，在根据图像求E 、rD ．多测几组I 、U 的数据，分别求出I 和U 的平均值，用电压表测出断路时的路端电压即 为电动势E ，再利用闭合电路欧姆定律求出内电阻r（2）(多选)用如图甲所示的电路测定电池的电动势和内阻，根据测得的数据作出了如图乙所示的U-I 图像，由图像可知_______A ．电池的电动势为1.40VB ．电池内阻值为3.50ΩC ．外电路短路时的电流为0.40AD ．当电压表示数为1．20V 时，电路电流为0．2A（3）如上（2）中甲图所示，闭合电键前，应使变阻器滑片处在________（填“左”或“右”）端位置上．（4）．(多选)为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，才能达到实验目的_______A ．一个电流表和一个电阻箱B ．一个电压表、一个电流表和一个滑动变阻器C ．一个电压表和一个电阻箱D ．一个电流表和一个滑动变阻器【答案】C ； AD ； 左； ABC【解析】(1) A 项中根据两组测量数据可以算出一组E 、r 值，但不能减少偶然误差；B 项中可行，但不符合题目中“直观、简便”的要求，D 选项的做法是错误的，故符合要求的选项为C ．(2) A 项：由图示图象可知，电源U-I 图象与纵轴交点坐标值为1.40，则电源的电动势测量值为1.40V ，故A 正确；B 项：电源内阻等于图象斜率的大小，为1U r I∆==Ω∆，故B 错误； C 项：由图示图象可知，路端电压为1.00V 时，电路电流为0.4A ，可知外电路发生短路时的电流为=1.4E I A r=短，故C 错误； D 项：当电压表示数为1.20V 时，0.20E U I A r ='-=，故D 正确； (3)为了保护用电器，在闭合开关前滑动变阻器应调到最大电阻处，即应使变阻器滑片处在左端位置；(4) 测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir ，可以一个电压表、一个电流表分别测量路端电压和电流，用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量．也可以用电流表和电阻箱组合，可代替电流表和电压表，或用电压表和电阻箱组合，代替电压表和电流表，同样能测量电源的电动势和内阻，故ABC 正确．点晴：由图象的纵坐标可知电源的电动势，由纵坐标的交点可知路端电压为1V 时的电流，由闭合电路欧姆定律可得出内电阻；测定电源的电动势和内阻的原理是闭合电路欧姆定律，实验的电路有三种，分别是伏安法、伏阻法和安阻法．2．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

一、选择题1．如图所示的电路中，电源电动势为E，内阻为r，R1、R2是定值电阻，当滑动变阻器R0的滑片向下移动时，下列说法正确的是（）A．电流表示数变大B．电压表示数变大C．R1消耗的功率增大D．R2消耗的功率增大2．在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻小于电源的内阻，闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A．电流表的读数变大B．灯泡L变亮C．电源输出功率先减小后增大D．电压表的读数先增大后减小3．如图所示为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为0.5Ω，电流表和电压表均为理想电表。

只接通S1时，电流表示数为10A，电压表示数为10V；再接通S2，启动电动机工作时，电流表示数变为6A，则此时通过启动电动机的电流是（）A．2A B．10AC．12A D．20A4．某热敏电阻的阻值随温度的变化关系为R=(2t－400）Ω（t的单位为K，计算时t只取数值），使用该热敏电阻测量温度大于t A的温度值（t A=250K），需首先把热敏电阻、电池、电流表、滑动变阻器串联起来，如图所示，然后把装置放入标准温度箱内，保持温度箱内温度为t A，调整滑动变阻器使电流表达到满偏，满偏处标注温度为t s，提高标准温度箱内的温度，在电流表表盘上刻上相应温度，这就得到了一个简易温度计。

已知电源电动势为9V，电流表满偏电流I g=10mA，则表盘中值处温度为（）A．400K B．650K C．700K D．915K5．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则（）A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB间断路D．因插座用导线接地，所以发生了上述故障6．如图所示，一个电源的电动势为E、内阻为r，将一个额定电压为U的电动机接在该电源上，电动机正常工作，通过电动机的电流为I。

一、选择题1．风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m 的圆面，风速垂直圆面且大小恒为10 m/s ，空气密度取1.2 kg/m 3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（ ） A ．75 kWB ．25 kWC ．7.5 kWD ．3.75 kW A解析：A设在∆t 时间内垂直吹到圆面上的空气质量为∆m ，则有 m Sv t ρ∆=∆又因为2S r π=由 W P t =可得该风力发电机的发电功率为2110%2m v tP ∆⨯⨯⨯∆= 整理并代入数据可得75.36kW P =故选A 。

2．如图所示，R 1为定值电阻，R 2是金属热电阻（温度越高，电阻值越大），L 为小灯泡。

则当温度下降时（ ）A ．R 1两端的电压减小B ．电流表A 的示数减小C ．路端电压变小D ．小灯泡L 变亮C解析：CAB ．当温度下降时，R 2的阻值变小，则电路的总电阻变小，干路电流变大，则R 1两端的电压增大，电流表A 的示数增大，故AB 错误；C ．根据U E Ir =-可知路端电压变小，故C 正确；D ．由于小灯泡L 两端的电压L U E Ir IR =--显然U L 变小，则小灯泡L 变暗，故D 错误。

故选C 。

3．关于电源电动势，下列叙述正确的是（ ）A ．电源的电动势等于电源没有接入电路时两极间的电压，所以当电源接入电路时电动势将发生变化B ．闭合电路时，并联在电源两端的电压表的示数就是电源的电动势C ．电源的电动势是表示电源把其它形式的能转化为电能的本领大小的物理量D ．在闭合电路中，电源的电动势等于内、外电路上电压之和，所以电动势实质就是电压C 解析：CA ．电源的电动势等于电源没有接入电路时两极间的电压，但是电动势取决于电源的基本特性，所以当电源接入电路时电动势不发生变化，所以A 错误；B ．闭合电路时，并联在电源两端的电压表的示数就是电路的路端电压，所以B 错误；C ．电源的电动势是表示电源把其它形式的能转化为电能的本领大小的物理量，所以C 正确；D ．电动势是对电源而谈的；电压是对于电路而谈的；电源的电动势是指电源将其它形式的能量转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功。

重庆重庆市第一中学校物理第十二章 电能 能量守恒定律精选测试卷一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材： A 灵敏电流计G (量程为0~10mA ，内阻约为100Ω) B 电压表V （量程为0~3V ，内阻约为10kΩ) C ．电阻箱R 1(0~999.9Ω)D ．滑动变阻器R 2(0~10Ω，额定电流为1A) E.旧电池2节 F.开关、导线若干(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R 2和电阻箱，使得电压表示数为2.00V ，灵敏电流计示数为4.00mA ，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)． (2)为将灵敏电流计的量程扩大为100mA ，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为___________Ω(保留三位有效数字)．(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出G U I － (U 为电压表的示数，G I 为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E =___________V ，内阻r =___________Ω(保留三位有效数字)【答案】101.7 11.3 2.910.01± 9.10.2± 【解析】 【分析】（1）根据题意应用欧姆定律可以求出电流表内阻．（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．（3）由闭合电路欧姆定律确定出G U I -的关系式，结合图象求得E ，r ． 【详解】（1）[1]灵敏电流计内阻：132.00398.3101.74.0010g U R R I -=-=-=⨯Ω（2）[2]灵敏电流计满偏电流为10mA ，把它改装成100mA 的电流表，电流表量程扩大了10倍，并联电阻分流为90mA ，为电流计的9倍，由并联电路特点可知，并联电阻阻值：101.711.399g R R ===并Ω （3）[3][4]电流表示数：10G I I =，由图示电路图可知，电源电动势：10G E U Ir U I r =+=+整理得：()10G U E r I =-由图示G U I -图象可知，电源电动势：E =2.91V ，图象斜率：k =10r =32.91 2.00911010G U I -∆-==∆⨯ 电源内阻：r =9.1Ω。

一、选择题1．(0分)[ID：126488]风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m的圆面，风速垂直圆面且大小恒为10 m/s，空气密度取1.2 kg/m3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（）A．75 kW B．25 kW C．7.5 kW D．3.75 kW2．(0分)[ID：126471]在如图所示的电路中，当滑动变阻器的滑片向b端移动时（）A．电压表和电流表的读数都减小B．电压表和电流表的读数都增大C．电压表的读数增大，电流表的读数减小D．电压表的读数减小，电流表的读数增大3．(0分)[ID：126463]硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像（电池内阻不是常量），图线b 图像。

在该光照强度下将它们组成闭合回路时，硅光电池的内阻为是某电阻R的U I（）A．5.5ΩB．7.0ΩC．12.0ΩD．12.5Ω4．(0分)[ID：126462]在如图所示的电路中，闭合开关S后，L1、L2两灯泡都正常发光，后来由于某种故障使L2突然变亮，电压表读数减小，由此推断，该故障可能是（）A．L1灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路5．(0分)[ID：126454]某同学准备用一种热敏电阻制作一只电阻温度计。

他先通过实验描绘出一段该热敏电阻的I一U曲线，如图甲所示。

再将该热敏电阻R t与某一定值电阻串联接在电路中，用理想电压表与定值电阻并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示。

下列说法中正确的是（）A．从图甲可知，该热敏电阻的阻值随温度的升高而增大B．图乙中电压表的指针偏转角越大，温度值越大C．温度越高，整个电路消耗的功率越小D．若热敏电阻的阻值随温度线性变化，则表盘上标注温度刻度也一定是均匀的6．(0分)[ID：126453]能量守恒定律是自然界最普遍的规律之一，以下最能体现能量守恒定律的是（）A．闭合电路欧姆定律B．动能定理C．动量守恒定律D．牛顿第三定律7．(0分)[ID：126452]对接入某电路中的用电器，下列说法中正确的是（）A．工作时间相同，额定功率较大的用电器消耗电能不一定较多B．用电器两端所加电压越大，其额定功率也越大C．用电器内通过的电流越大，其额定功率也越大D．通电时间越长，它的电功率越大8．(0分)[ID：126444]高二教室中有一台电风扇，其电动机内电阻是20Ω，接上220V的恒定电压后，电风扇正常工作，消耗的总功率是66W，则此时（）A．电风扇电动机是纯电阻电路B．通过电风扇电动机的电流大小为11AC．电风扇电动机机械功率为60WD．若接上电源后电风扇扇叶被卡住而不能转动，则此时电风扇电动机发热功率为2420W9．(0分)[ID：126433]如图所示的电路中，电源的电动势为6V，当开关S接通后，灯泡L1和L2都不亮，用电压表测得各部分的电压是U ab＝6V，U bd＝0V，U ad＝6V，由此可断定（）A．L1和L2的灯丝都烧断了B．L1的灯丝烧断了C．L2的灯丝烧断了D．滑动变阻器R断路10．(0分)[ID：126431]在如图所示电路中，电源电动势为12V，电源内阻为1Ω，电路中电阻R0为1.5Ω，小型直流电动机M的内阻为0.5Ω。

重庆市大学城第一中学物理第十二章电能能量守恒定律精选测试卷专题练习一、第十二章电能能量守恒定律实验题易错题培优（难）1．如图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V 挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．(1)图(a)中的A端与________（填“红”或“黑”）色表笔相连接．(2)关于R6的使用，下列说法正确的是________（填正确答案标号）．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图（b）所示．若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．（结果均保留3位有效数字）【答案】黑B160880 1.47mA 1.10×103Ω 2.95 V【解析】【分析】【详解】(1)[1] 欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出，A端与电池正极相连，电流从A端流出，A端与黑表笔相连；(2)[2]由电路图可知6R只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要调节6R；A.与分析不符，故A错误；B.与分析相符，故B正确；C.与分析不符，故C错误；(3)[3]B端与“1”“2”相连时，该多用电表挡位分别为直流2.5 mA挡、直流1 mA挡，如图所示由电表的改装原理可知B 端与“2”相连时，有：122G G G I r R I R I =++ 解得： 12160ΩR R +=[4]B 端与“4”相连时，如图所示多用电表为直流电压1 V 挡，表头并联部分电阻：442880ΩG G U I r R I -== (4)[5]B 端与“1”相连时，电表读数为1.47 mA ；[6]B 端与“3”相连时，多用电表为欧姆×100Ω挡，读数为：311.0100Ω 1.1010Ω⨯=⨯[7]B 端与“5”相连时，多用电表为直流电压5 V 挡，读数为：1475V 2.95V 250⨯=2．图为某同学组装完成的简易多用电表，图中E 是电池，R 1、R 2、R 3、R 4和R 5是固定电阻，R 6是可变电阻；虚线方框内为换挡开关，A 端和B 端分别与两表笔相连．（1）图（a）中的A端与 ______________（选填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是_____________________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____________档（选填“×10”或“×1K”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________，若补上该步骤后测量，表盘的示数如图b，则该电阻的阻值是___________________________Ω．【答案】黑 B ×1K 进行欧姆调零 22000【解析】【详解】(1)[1]欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出；由图示电路图可知A端与黑色表笔相连；(2)[2]由电路图可知6R只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节；A.与分析不符，不符合题意；B.与分析相符，符合题意；C.与分析不符，不符合题意；(3)[3]用×100挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明所选档位太小，为了较准确地进行测量，应换到×1k挡；[4]如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：重新进行欧姆调零；[5]由图示表盘可知该电阻的阻值是⨯=．221kΩ22000Ω3．某同学为了测一节干电池的电动势E和内电阻r．⑴先用多用电表估测电动势E．将选择开关旋至直流2.5V档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图甲所示，则此时多用表的读数为_______V．⑵ 再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图乙所示．请你用实线代替导线在图丙中连接好实物_______，要求变阻器的滑动头向右滑动时，其电阻值变大．⑶ 由实验测得的7组数据已在图丁的U -I 图上标出，请你完成图线________．由图象可得E ＝_______V （保留三位有效数字），r ＝_______Ω（保留两位有效数字）．⑷ 这位同学对以上实验的系统误差进行了分析，其中正确的是_______．A ．主要是由电压表的分流引起的B ．主要是由电流表的分压引起的C ．电动势测量值小于真实值D ．内阻测量值大于真实值【答案】1.450.01±； 图见解析； 图见解析; 1.490.01± ; 1.0-1.1; AC;【解析】【详解】（1）选择开关旋至直流2.5V 档，由图示多用电表可知，多用电表分度值是0.5V ，多用电表示数是1.45V ；（2）变阻器的滑动头向右滑动时，其电阻值变大，滑动变阻器应接左下接线柱，根据实验电路图连接实物电路图，如图丙所示；（3）用直线把坐标系中各点连接起来，得到U-I 图象，如图丁所示；由图象可知，图象与纵轴交点是1.5V ，则电源电动势E=1.5V ，电源内阻1.50 1.10 1.10.36U V V r I A-==≈Ω； （4）在测量电源的电动势和内阻时，电压表测量电源的外电压准确，电流表测量通过电源的电流偏小，因为电压表起分流作用．可以将电压表内阻与电源并联后看作等效电源，实际测量的是等效电源的电动势和内电阻，知电动势的测量值偏小，内电阻的测量值偏小．故AC 正确，BD 错误，故选AC.【点睛】电源的U-I 图象斜率等于电源内阻；由图象求电源内阻时，一定要注意图象纵坐标轴的起点是否是零，这是容易忽略的地方．4．如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R 0， 通过改变滑动变阻器，得到几组电表的实验数据：U （V ） 1.21.0 0.8 0.6 I （A ） 0.10 0.17 0.23 0.30（1）R 0的作用是____________________；（2）用作图法在坐标系内作出U -I 图线（___）；（3）利用图线，测得电动势E =___________V ，内阻r =_________ Ω．（4）某同学测另一串联电池组的输出功率P 随外电阻R 变化的曲线如图所示．由所得图线可知，被测电池组电动势E ＝________V ，电池组的内阻r ＝_______Ω．【答案】保护电源、电表，防止短路 见解析 1.5 1.0 30 5【解析】【分析】【详解】(1)[1]R0接在电源附近，是为了防止外部电路短路时，电源出现短路现象，故此电阻在此起保护电源、电表，防止短路的作用．(2)[2]描点作图如下(3)[3][4]由完全电路欧姆定律可得()E U I R r=++整理得()U E I R r=-+对比图象，由纵截距可得： 1.5E V=；由图象斜率可得1.50.630.30UR rI∆-+==Ω=Ω∆-解得1.0r=Ω(4)[5][6] 串联电池组的输出功率P随外电阻R变化的关系为222()4E EP RR rR rrR⎛⎫==⎪-+⎝⎭+当R r=时，电源的输出功率最大；由图象可得，当5R=Ω时，电源的输出功率最大且为45W；则5r=Ω，且245555E⎛⎫=⨯⎪+⎝⎭解得30E V=5．“用DIS测定电源的电动势和内阻”的实验电路如图a．所示，其中R1为定值电阻，R为滑动变阻器．(1)下列关于图a．电路的说法中正确的有_____A．甲为电压传感器，R的作用是保护电路B．甲为电压传感器，R1的作用是保护电路C．乙为电压传感器，R的作用是保护电路D ．乙为电压传感器，R 1的作用是保护电路(2)实验测得电池①的路端电压U 与电流I 的拟合曲线如图b ．中①图线所示，由此得到电池①的电源电动势E 1=_______V ，内阻r 1=______Ω；(3)改用电池②，重复上述实验方法，得到图b ．中的图线②．用阻值相同的两个定值电阻分别与电池①及电池②连接，两电池的输出功率相等，则这两个定值电阻的阻值为________Ω，电池①和电池②的效率η1______η2（选填“>”“=”或“<”）．【答案】D 6.0 2.4 1.6 <【解析】【详解】(1)[1]甲串联在电路中，是测量电流的，所以甲是电流传感器；乙接在电源两端，测量电压，所以乙是电压传感器；定值电阻R 1在实验中的作用主要是保护电源，防止短路；故D 正确，ABC 错误．(2)[2][3]根据U =E −Ir 可知，图象与纵轴的交点表示电源的电动势，故E 1=6.0V ；图象的斜率表示内阻，则r 1=△U/△I =（6.0−1.2）/（2.0-0）Ω=2.4Ω；(3)[4][5]由图可知，电池②的电动势E 2=4.8V.内阻r 2=1.6Ω，外接电阻R 时，电源的输出功率为：2()E P R R r =+，则226.0 4.8()()2.4 1.6R R R R =++，解得：R =1.6Ω．电池的效率：UI R EI R rη==+，带入数据得：η1<η2． 6．某同学想要测量一个电源的电动势和内阻，准备的器材有电流表A(0~100mA ，内阻为30Ω)、电阻箱R(最大阻值99.9Ω)、开关和若干导线．（1）由于电流表A 的量程较小，考虑到安全因素，同学们需将一个定值电阻和电流表A 进行_________联(填写“串”或“并”)，若要使连接后的电流表A 可测量电流的最大值变为原来的6倍，则定值电阻的阻值R 0=_________Ω．（2）如图甲所示，虚线框中为同学设计了实验电路的一部分，请将电路图补充完整______．（3）实验中记录了若干组电阻箱的阻值R和电流表A的示数Ⅰ，并用记录的实验数据描绘出R-1I图线如图乙所示，则该电源的电动势E=_________V，内阻r=__________Ω(结果保留两位有效数字)．【答案】并 6 12 1.0【解析】【分析】【详解】（1）改装电流表需要并联电阻进行分流；由并联电路规律可知，并联部分电压相等，要使量程扩大为原来的6倍；则由并联电路规律可知：00.1306550.1ggI RRI⨯===Ω⨯；（2）根据改装原理以及测量电动势和内电阻实验原理可知应将改装后的电表与电阻箱串联接在电源两端，故测量原理图如图所示；（3）电路中干路电流为电流表示数的6倍，故根据闭合电路欧姆定律可知：11630656630E EIr Rr R=⨯=⨯⨯+++++，则变形得()156ER rI=⋅-+，故图象中的斜率等于6263Ek===，解得8.0VE=；图象与纵坐标的交点为()6.05r-=-+，解得r=1.0Ω．7．如图（a）所示，是多用电表欧姆档内部的部分原理图，已知电源电动势E = 1.5 V，内阻r= 1 Ω，灵敏电流计满偏电流I g = 10 mA，内阻为r g= 90 Ω，表盘如图b所示，欧姆表表盘中值刻度为“15”（1）多用电表的选择开关旋至“Ω”区域的某档位时，将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为___________Ω，某电阻接入红、黑表笔间，表盘如图（b ）所示，则该电阻的阻值为_______________Ω。

重庆市第一中学物理第十二章电能能量守恒定律精选测试卷一、第十二章电能能量守恒定律实验题易错题培优（难）1．一研究学习小组，为了测定两节串联干电池组的电动势E和内电阻r，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用I表示），一只电阻箱（阻值用R 表示），一只开关和导线若干。

该学习小组设计了如图甲所示的电路进行实验和采集数据。

（1）设计该实验的原理表达式是________（用E、r、I、R表示）；（2）在闭合开关之前，应先将电阻箱阻值调至________（选填“最大值”、“最小值”或“任意值”），在实验过程中，将电阻箱调至图乙所示位置，则此时电阻箱接入电路的阻值为________Ω；（3）根据实验采集到的数据作出如图丙所示的1I﹣R图象，则由图象求得该电池组的电动势E=_______V，内阻r=_______Ω．（结果均保留两位有效数字）【答案】E=I（R+r）最大值 12 2.7 2.1【解析】【详解】（1）[1]．由图可知，本实验采用的是电流表与电阻箱测定电动势，在闭合电路中，电动势为：E=I（R+r）；（2）[2][3]．为了保证电路安全，闭合开关前电阻箱接入电路的阻值应为电阻箱的最大阻值；由图乙所示电阻箱可知，电阻箱的示数为：0×1000Ω+0×100Ω+1×10Ω+2×1Ω=12Ω；（3）[4][5]．在闭合电路中，E=I（R+r），则11rRI E E=+则1RI-图象的截距：rbE=，图象斜率：1kE=由图象可知：b=0.8，1413918IkR∆-===∆-解得电动势为：E≈2.7V，电源内阻为：r≈2.1Ω；2．某实验小组设计了如图所示的电路，用于研究热敏电阻TR的伏安特性曲线，所用电压表量程为3V，内阻V R约10kΩ，电流表量程为0.5A，内阻A 2.5R=Ω，R为电阻箱。

（以下计算结果均保留2位有效数字）(1)该实验小组实验操作步骤：①按实验电路图把电路连接好②把电阻箱调到最大，闭合开关;③调节电阻箱电阻值，记录下不同电阻箱电阻值R和对应的电压表示数U和电流表示数I④利用上述物理量的符号，表示电源路端电压U=端_______。

一、选择题1．(0分)[ID：126488]风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m的圆面，风速垂直圆面且大小恒为10 m/s，空气密度取1.2 kg/m3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（）A．75 kW B．25 kW C．7.5 kW D．3.75 kW2．(0分)[ID：126487]在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L的亮度及电容器C所带电荷量Q的变化判断，正确的是（）A．L变暗，Q增大B．L变暗，Q减小C．L变亮，Q增大D．L变亮，Q减小3．(0分)[ID：126481]如图是某锂电池外壳上的文字说明，由此可知（）⨯⨯-⋅BL528M 700mA h标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能4．(0分)[ID：126465]现有规格为“220V，36W”的排气扇，如图所示，排气扇电动机的线圈电阻为40Ω，当正常工作时，排气扇的（）A ．通电电流计算式为220A 40I =B ．输出功率计算式为2220(36)W 40P =-出 C ．发热功率计算式为236()40W 220P =⨯热 D ．电功率大于36W5．(0分)[ID ：126461]如图所示，灯泡1L 、2L 原来都正常发光，由于故障两灯突然熄灭，若故障只有一处，则下列说法正确的是（ ）A ．将电压表并联在ac 两端，示数为0，说明ac 间断路B ．将电压表并联在cd 两端，有示数，说明cd 间完好C ．将电压表并联在ad 两端，有示数；并联在ac 两端，示数为0，说明cd 间断路D ．将电流表并联在ac 两端，示数为0，说明cd 间完好6．(0分)[ID ：126451]四个定值电阻连成如图所示的电路。

重庆市綦江中学物理第十二章电能能量守恒定律精选测试卷专题练习一、第十二章电能能量守恒定律实验题易错题培优（难）1．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻．①已知灵敏电流计G的满偏电流I g=100μA、内阻r g=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r= Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是．④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是．（填选项前的字母）A．电压表内阻的影响 B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小 D．R0的实际阻值比标称值偏大测量次数12345678电压表V读数U/V 5.26 5.16 5.04 4.94 4.83 4.71 4.59 4.46改装表A读数I/mA20406080100120140160【答案】（2）①1.0 ②如图所示③ 1.66 充分利用测得的数据④CD【解析】解：1.根据改装后电表的量程1g ggI rI IR=+,代入解得11.0R=Ω.2.实物图如图所示3.根据闭合电路的欧姆定律()E U I R r=++可得UR rI∆+=∆,故1551U UR rI I-+=-,或2662U UI I--或3773U UI I--或()()()123456784884515.664U U U U U U U UU UI I I I+++⋅+++-==Ω--可得: 1.66r=Ω．因充分利用测得的数据,故减少一次测量的偶然误差．4.实验中,电压表为标准电压表,由于电动势的测量值与已知值几乎相同,说明电压表和滑动变阻器对实验没有影响.电压表的变化量和电流表的变化量比值的绝对值为电源内阻r和定值电阻0R之和,当1R的实际阻值比计算值偏小时,电流表的读数比实际值偏小,则测得内阻将偏大,C正确.当0R的实际阻值比标称值偏大时,算得的电源内阻也偏大,D正确.2．为了测定电源电动势E、内电阻r和定值电阻R o的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S1，调节滑动变阻器的滑动触头P向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M、N两条U-I直线，请回答下列问题(1)图乙中的M 、N 两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M 或图线N )(2)图乙中两直线交点表示电路的工作状态是___________.A ．滑动变阻器的滑动头P 滑到了最右端B ．滑动变阻器的滑动头P 滑到了最左端C ．定值电阻R o 上消耗的功率为2.5WD ．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω， 电源电动势E =______V ，内电阻r =______Ω.【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A 的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N 是电压传感器1和电流传感器的数据绘制的图象，图线M 是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P 滑到了最左端，故A 错误，B 正确；图象可以得出电阻R 0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D 正确；、定值电阻R 0消耗功率为：P=U 2I =1.0×0.4 W=0.4W ，故C 错误；所以选择BD ．（3）[4][5][6]．从图象a 的斜率可以得出定值电阻R 0的阻值为：0 1.00 2.50.40R -==Ω-； 从甲同学的图象可以得出图象在U 轴上的截距为1.50 V ，即电源的电动势为：E =1.50 V ， 图象斜率的绝对值为： 1.5 1.0 1.250.4k -== 即电源的内阻为： r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．3．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s读一次微安表的读数i，将读数记录在预先设计的表格中。
