高空作业平台技术参数要求型号：欧力特-AS1012数量：1辆装载尺寸平台尺寸整机长度 2.47m 平台长度 2.26m整机宽度 1.18m 平台宽度 1.15m整机高度（围栏未折叠） 2.4m 整机高度（围栏折叠） 1.80m 整机重量（美标重量）3000kg 平台延伸0.90m 离地间隙0.1m 轮胎尺寸工作尺寸轮胎直径380mm最大平台高度10.0m 轮胎宽度130mm最大作业高度12.0m 蓄电池正常载荷320kg 蓄电池4*6V/240Ah 建议容纳人员1-2人充电器24V/27.1A最大风速12.5m/s 行驶速度平台延伸后长度 3.16m 最大行驶速度 3.5km/h 轴距 1.85m 行驶速度收起状态0～3.5km/h 外轮转弯半径 2.30m 升起状态0～0.8km/h系统电压24V 爬坡度25% 延伸平台安全载荷113kg 起升/驱动电机24V/3.3KW回转半径（内、外）0m/2.30m二、设备配置：●标准配置●比例控制●喇叭●工作时间表●倾斜保护系统●自动坑洞保护系统●充电保护系统●安全检修支撑杆●运输标准叉车孔●紧急下降系统●延伸平台●4×2驱动●平台自锁门●全行程行走●无痕轮胎●紧急停止按钮●油管防爆系统●故障诊断系统●蜂鸣器●折叠围栏●选装配置●连接到平台的AC电源●超重传感器●平台工作灯●连接到平台的导气管型号：欧力特-AS1212数量：1辆装载尺寸平台尺寸整机长度 2.47m 平台长度 2.26m整机宽度 1.18m 平台宽度 1.15m 整机高度（围栏未折叠） 2.56m 整机高度（围栏折叠） 1.96m 整机重量（美标重量）3300kg 平台延伸0.90m 离地高度0.1m 轮胎尺寸工作尺寸轮胎直径380mm 最大平台高度12.0m 轮胎宽度130mm 最大作业高度14.0m 蓄电池正常载荷320kg 蓄电池24V/300Ah 建议容纳人员1-2人充电器24V/27.1A最大风速12.5m/s 行驶速度平台延伸后长度 3.16m 最大行驶速度 3.1km/h 轴距 1.85m 行驶速度收起状态0～3.1km/h 外轮转弯半径 2.3m 升起状态0～0.8km/h系统电压24V 爬坡度25% 延伸平台安全载荷113kg 起升/驱动电机24V/3.3KW二、设备配置：●标准配置●比例控制●喇叭●工作时间表●倾斜保护系统●自动坑洞保护系统●充电保护系统●安全检修支撑杆●运输标准叉车孔●紧急下降系统●延伸平台●4×2驱动●平台自锁门●全行程行走●无痕轮胎●紧急停止按钮●油管防爆系统●故障诊断系统●蜂鸣器●折叠围栏●连接到平台的导气管。
GTBZ1415高空作业平台技术规格书一、主要部件介绍1、下车总成下车总成由底座，油箱和动力单元液压组件，转向机构组件，电池及其他和相关液压，电气元件组成。
行走方式为液压驱动，轮胎选用高负荷实心橡胶轮胎。
满足车辆在不同环境下行驶要求。
在坡道行驶时行走机构具有自制动功能，同时还设离合装置，在出现故障时方便拖行。
转向机构采用液压油缸驱动的连杆式转向机构，使机器有超紧凑的内转弯半径，使平台能够适应狭窄的环境2、曲臂总成使用折臂加套筒伸缩臂复合机构，使机构运动更加灵活，提高工作效率。
使用高强度材料，整个曲臂臂总成重量减轻，增加机器的稳定性能。
3、电气系统电气系统采用美国PG Tronic公司提供的控制系统，采用CAN总线控制技术，底座和平台分别设置控制面板，平台设置显示器，转台和平台控制器之间采用CAN总线进行通讯，实现对机器动作的控制。
电气系统主要实现功能：底盘的转向和行驶控制；转台的旋转动作，曲臂的上升下降以及延伸臂的伸缩动作。
实现的安全保护措施：控制系统集成倾斜感应装置，在危险地面条件下限制机器的上升和行走；载重报警系统，如果超过安全载荷机器自动报警手柄集成联锁开关，防止误触动手柄时机器动作；机器失去动力时，地面操作员可以使用机器配备的手摇泵让伸缩臂缩回；当机器处于升起状态时，自动限制为低速行驶；停车时双轮自动锁定，行驶时液压力作用自动解除制动。
4、液压系统液压系统采用泵驱动，由蓄电池直接驱动为液压系统提供动力。
液压总成采用美国Hydraforce提供的部件，液压系统采用电液比例控制技术，可实现机器各项动作平稳。
行走分为高低两档。
举升油缸配有缓冲机构，使下降末段动作平顺；油缸上的平衡阀，确保液压软管断裂时，能保证油缸不自动下降；调平油缸可以确保作业槽在机器整个工作阶段都自动保持水平机器油缸配置紧急下降阀，在意外故障和缺电情况下可以让平台以平稳的速度降下，确保人员安全。
二、GTBZ1415主要元件配置型号关键部件产地品牌规格序号控制器美国PG-control1液压阀芯美国海德福斯压强上限21MPa 电磁阀线圈20V2液压胶管澳大利亚RYCO/同等品牌高压液压胶管总成3驱动电机中国裕成4轮边减速器中国布雷维尼/银菲特5动力单元中国德力 6.3cc，48V，4.5KW 6开关德国施耐德7油缸自制自制8蓄电池美国Trojan/US/天能天能为免维护电池；其他为加液电瓶9充电器深圳龙升10工作平台万全万全11车架万全万全12臂架万全万全13锂电池中国定制选配14自动回转平台自制选配15特殊要求自制选配三、GTBZ1415主要技术参数表项目单位参数整机全长mm4040整机全宽mm1500整机全高mm2000额定工作高度m13.5最大平台高度m11.5最大净空高度m 5.98最大水平延伸m 5.63平台尺寸mm1260×712×1130最小转弯半径m 2.65轴距mm2000最小离地间隙mm120行驶状态总质量kg3760±40额定载质量kg215工作平台起升速度s85~100工作平台下降速度s70~85行驶速度(高速)km/h4行驶速度（低速）km/h0.8最大行驶平台高度m11.5最大爬坡度36%电池V/(ah)8×6V(440ah)充电器A30轮胎规格22*9/16倾斜警示角度2°（两侧）4°（前后）四、车辆工作状态示意图五、整车行驶状态尺寸图。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。
高空作业平台技术参数要求型号：欧力特-AS1012数量：1辆装载尺寸平台尺寸整机长度 2.47m 平台长度 2.26m整机宽度 1.18m 平台宽度 1.15m整机高度（围栏未折叠） 2.4m 整机高度（围栏折叠） 1.80m 整机重量（美标重量）3000kg 平台延伸0.90m 离地间隙0.1m 轮胎尺寸工作尺寸轮胎直径380mm最大平台高度10.0m 轮胎宽度130mm最大作业高度12.0m 蓄电池正常载荷320kg 蓄电池4*6V/240Ah 建议容纳人员1-2人充电器24V/27.1A最大风速12.5m/s 行驶速度平台延伸后长度 3.16m 最大行驶速度 3.5km/h 轴距 1.85m 行驶速度收起状态0～3.5km/h 外轮转弯半径 2.30m 升起状态0～0.8km/h系统电压24V 爬坡度25% 延伸平台安全载荷113kg 起升/驱动电机24V/3.3KW回转半径（内、外）0m/2.30m二、设备配置：●标准配置●比例控制●喇叭●工作时间表●倾斜保护系统●自动坑洞保护系统●充电保护系统●安全检修支撑杆●运输标准叉车孔●紧急下降系统●延伸平台●4×2驱动●平台自锁门●全行程行走●无痕轮胎●紧急停止按钮●油管防爆系统●故障诊断系统●蜂鸣器●折叠围栏●选装配置●连接到平台的AC电源●超重传感器●平台工作灯●连接到平台的导气管型号：欧力特-AS1212数量：1辆装载尺寸平台尺寸整机长度 2.47m 平台长度 2.26m整机宽度 1.18m 平台宽度 1.15m 整机高度（围栏未折叠） 2.56m 整机高度（围栏折叠） 1.96m 整机重量（美标重量）3300kg 平台延伸0.90m 离地高度0.1m 轮胎尺寸工作尺寸轮胎直径380mm 最大平台高度12.0m 轮胎宽度130mm 最大作业高度14.0m 蓄电池正常载荷320kg 蓄电池24V/300Ah 建议容纳人员1-2人充电器24V/27.1A最大风速12.5m/s 行驶速度平台延伸后长度 3.16m 最大行驶速度 3.1km/h 轴距 1.85m 行驶速度收起状态0～3.1km/h 外轮转弯半径 2.3m 升起状态0～0.8km/h系统电压24V 爬坡度25% 延伸平台安全载荷113kg 起升/驱动电机24V/3.3KW二、设备配置：●标准配置●比例控制●喇叭●工作时间表●倾斜保护系统●自动坑洞保护系统●充电保护系统●安全检修支撑杆●运输标准叉车孔●紧急下降系统●延伸平台●4×2驱动●平台自锁门●全行程行走●无痕轮胎●紧急停止按钮●油管防爆系统●故障诊断系统●蜂鸣器●折叠围栏●连接到平台的导气管。

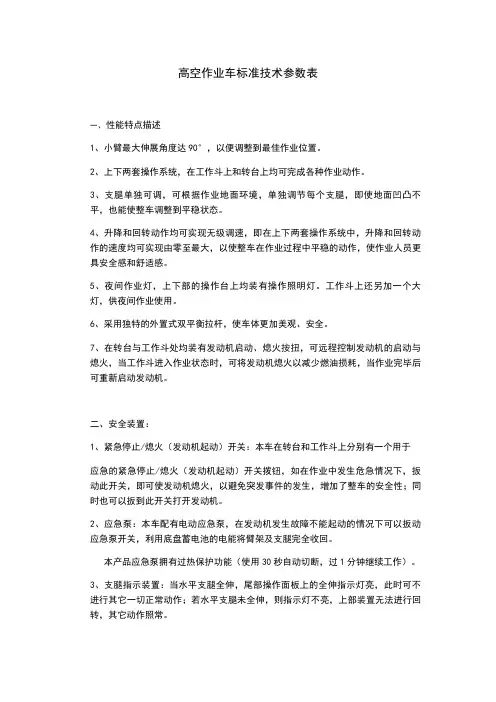

高空作业车标准技术参数表一、性能特点描述1、小臂最大伸展角度达90°，以便调整到最佳作业位置。
2、上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。
3、支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。
4、升降和回转动作均可实现无级调速，即在上下两套操作系统中，升降和回转动作的速度均可实现由零至最大，以使整车在作业过程中平稳的动作，使作业人员更具安全感和舒适感。
5、夜间作业灯，上下部的操作台上均装有操作照明灯。
工作斗上还另加一个大灯，供夜间作业使用。
6、采用独特的外置式双平衡拉杆，使车体更加美观、安全。
7、在转台与工作斗处均装有发动机启动、熄火按扭，可远程控制发动机的启动与熄火，当工作斗进入作业状态时，可将发动机熄火以减少燃油损耗，当作业完毕后可重新启动发动机。
二、安全装置：1、紧急停止/熄火（发动机起动）开关：本车在转台和工作斗上分别有一个用于应急的紧急停止/熄火（发动机起动）开关拨钮，如在作业中发生危急情况下，扳动此开关，即可使发动机熄火，以避免突发事件的发生，增加了整车的安全性；同时也可以扳到此开关打开发动机。
2、应急泵：本车配有电动应急泵，在发动机发生故障不能起动的情况下可以扳动应急泵开关，利用底盘蓄电池的电能将臂架及支腿完全收回。
本产品应急泵拥有过热保护功能（使用30秒自动切断，过1分钟继续工作）。
3、支腿指示装置：当水平支腿全伸，尾部操作面板上的全伸指示灯亮，此时可不进行其它一切正常动作；若水平支腿未全伸，则指示灯不亮，上部装置无法进行回转，其它动作照常。
本车在支腿控制箱、转台和工作斗上分别有接地状态指示灯，当四支支腿完全接地时，三处的接地状态指示灯闪烁，如熄灭，说明至少有一条支腿没有撑实。
4、限位行程开关：臂动作到极限位置时，安全控制系统通过限位行程开关来可靠限制臂的动作，以确保整车始终处于安全作业范围之内。
5、双向液压锁：四个垂直支腿油缸、小臂、上臂、伸缩臂、下臂油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。

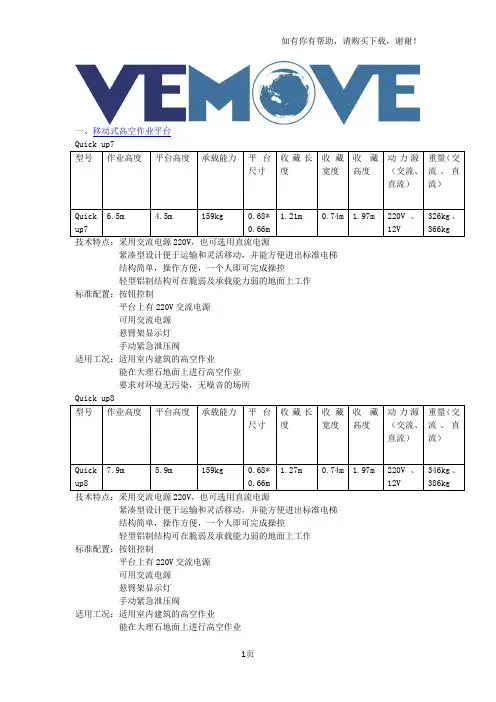

一、移动式高空作业平台 Quick up7 型号作业高度 平台高度 承载能力 平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流） 重量（交流、直流）Quick up76.5m 4.5m 159kg0.68*0.66m 1.21m 0.74m 1.97m 220V 、12V 326kg 、366kg技术特点：采用交流电源220V ，也可选用直流电源紧凑型设计便于运输和灵活移动，并能方便进出标准电梯 结构简单，操作方便，一个人即可完成操控轻型铝制结构可在脆弱及承载能力弱的地面上工作 标准配置：按钮控制平台上有220V 交流电源 可用交流电源 悬臂架显示灯 手动紧急泄压阀适用工况：适用室内建筑的高空作业能在大理石地面上进行高空作业 要求对环境无污染，无噪音的场所 Quick up8 型号作业高度 平台高度 承载能力 平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流） 重量（交流、直流）Quick up87.9m 5.9m 159kg0.68*0.66m 1.27m 0.74m 1.97m 220V 、12V 346kg 、386kg技术特点：采用交流电源220V ，也可选用直流电源紧凑型设计便于运输和灵活移动，并能方便进出标准电梯 结构简单，操作方便，一个人即可完成操控轻型铝制结构可在脆弱及承载能力弱的地面上工作 标准配置：按钮控制平台上有220V 交流电源 可用交流电源 悬臂架显示灯 手动紧急泄压阀适用工况：适用室内建筑的高空作业能在大理石地面上进行高空作业要求对环境无污染，无噪音的场所Quick up9型号作业高度平台高度承载能力平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流）重量（交流、直流）Quick up9 9.3m 7.3m 159kg 0.68*0.66m1.34m 0.74m 1.97m 220V、12V366kg、406kg技术特点：采用交流电源220V，也可选用直流电源紧凑型设计便于运输和灵活移动，并能方便进出标准电梯结构简单，操作方便，一个人即可完成操控轻型铝制结构可在脆弱及承载能力弱的地面上工作标准配置：按钮控制平台上有220V交流电源可用交流电源悬臂架显示灯手动紧急泄压阀适用工况：适用室内建筑的高空作业能在大理石地面上进行高空作业要求对环境无污染，无噪音的场所Quick up11型号作业高度平台高度承载能力平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流）重量（交流、直流）Quick up11 10.7m 8.7m 159kg 0.68*0.66m1.40m 0.74m 1.97m 220V、12V401kg、441kg技术特点：采用交流电源220V，也可选用直流电源紧凑型设计便于运输和灵活移动，并能方便进出标准电梯结构简单，操作方便，一个人即可完成操控轻型铝制结构可在脆弱及承载能力弱的地面上工作标准配置：按钮控制平台上有220V交流电源可用交流电源悬臂架显示灯手动紧急泄压阀适用工况：适用室内建筑的高空作业能在大理石地面上进行高空作业要求对环境无污染，无噪音的场所Quick up12型号作业高度平台高度承载能力平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流）重量（交流、直流）Quick up12 12.0m 10.0m 136kg 0.68*0.66m1.46m 0.74m 1.97m 220V、12V440kg、480kg技术特点：采用交流电源220V，也可选用直流电源紧凑型设计便于运输和灵活移动，并能方便进出标准电梯结构简单，操作方便，一个人即可完成操控轻型铝制结构可在脆弱及承载能力弱的地面上工作标准配置：按钮控制平台上有220V交流电源可用交流电源悬臂架显示灯手动紧急泄压阀适用工况：适用室内建筑的高空作业能在大理石地面上进行高空作业要求对环境无污染，无噪音的场所Quick up13型号作业高度平台高度承载能力平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流）重量（交流、直流）Quick up13 12.8m 10.8m 136kg 0.68*0.66m1.34m 0.80m2.77m 220V、12V461kg、501kg技术特点：采用交流电源220V，也可选用直流电源紧凑型设计便于运输和灵活移动，并能方便进出标准电梯结构简单，操作方便，一个人即可完成操控轻型铝制结构可在脆弱及承载能力弱的地面上工作标准配置：按钮控制平台上有220V交流电源可用交流电源悬臂架显示灯手动紧急泄压阀适用工况：适用室内建筑的高空作业能在大理石地面上进行高空作业要求对环境无污染，无噪音的场所Quick up14型号作业高度平台高度承载能力平台尺寸收藏长度收藏宽度收藏高度动力源（交流、直流）重量（交流、直流）。
30t 高度50t 高度90t 高度半径/重量半径/重量半径/重量h m 10 13.5 17 20.5 24 27.531hm11 14 18 21.5 25.5 32.540hm12 18.5 24.6 30.8 36.94 22.5 16 10 4 38 32 28 24 4 72 415 19 16 10 5 30 29 28 24 20 5 58 35 326 15.5 13.5 107 6 25 24 23 21 20 13 6 48 34 327 12.6 11.5 9.5 7 7 20.5 20 20 18 16 13 7.5 7 39 32 31 258 9.5 9.4 8.5 6.5 8 17.5 17 17 16 14.5 12.5 7.5 8 35 32 30 249 7.6 7.6 6 9 14.5 14 14 13.5 13 11 7.5 9 30.5 30 28 23 1810 6.5 6 5.5 10 11.5 11.5 11.5 11.5 10 7 10 25 26 26.5 19 18 12 4.5 5 4.5 12 7.8 7.8 7.8 7.8 8 6.5 12 18 18.5 15 13 14 3.2 3.7 3.9 14 5.6 5.6 5.6 6.5 5.5 14 14 14.5 13.2 12 16 2.8 3.1 16 4.1 4.1 4.1 4.9 4.8 16 10 10.5 10.6 10 18 2.2 2.4 18 2.9 2.9 3.5 4 18 8 8.5 8.5 20 1.65 1.95 20 1.9 1.8 2.8 3.4 20 5.8 6 6.5 24 1.2 24 1.5 2 24 3.5 3.5 26 0.9 26 1 1.5 26 2.5 2.6300.6 30 0.5130 1.5TG75t2型吊臂长度(m)150t 高度50t D型(杨宽洲)支脚全伸，侧方及后半径/重量h m 12 18 24 30 36 4044hm12.5 18.6 24.7 30.8 36.9 41 45 工作幅度10.8 18.15 25.5 32.85 40.23 75.04 1203.5 75.0 45.0 5 97.0 58.5 54.0 3.0 60.0 30.04 70.0 45.0 6 80.0 56.5 54.0 3.5 50.0 30.04.5 60.0 45.0 35.0 7 65.0 54.0 52.0 42.0 4.0 40.0 28.5 18.55 53.0 45.0 35.0 8 59.0 52.0 50.0 40.0 4.5 34.0 27.5 18.55.5 48.0 40.0 32.0 9 51.0 50.0 47.0 38.0 30.0 5.0 30.5 26.0 18.5 13.56 43.5 37.0 30.0 27.0 10 44.0 46.0 45.0 33.0 30.0 5.5 27.5 24.0 18.5 13.57 36.0 32.0 26.0 23.5 22.0 12 34.0 34.0 28.0 25.0 24.0 21.0 6.0 25.0 22.5 18.0 13.58 30.0 28.0 23.0 20.5 19.0 10.0 14 25.5 25.8 24.0 21.0 20.0 18.0 6.5 22.0 21.0 17.3 13.59 25.0 25.0 20.5 18.0 17.0 10.0 10.0 16 20.0 20.2 20.5 18.0 17.0 16.0 7.0 20.0 20.0 16.8 13.5 8.010 21.0 21.0 18.5 16.0 15.0 10.0 10.0 18 16.2 16.5 15.5 15.0 14.0 8.0 15.5 15.4 14.9 12.3 8.0 12 15.7 15.0 13.0 12.0 10.0 10.0 20 13.0 13.5 13.5 13.0 12.0 9.0 11.7 12.8 11.2 8.0TC6020塔式起重机60m臂起重性能特性幅度m 2.5~16.1 18 20 22 24 26 28 29.5 32 34 35起重量（t）两倍率 5.00 4.53 4.21 3.92 四倍率10.00 8.78 7.77 6.94 6.26 5.69 5.20 4.88 4.42 4.10 3.81幅度m38 40 42 44 46 48 50 52 54 56 58 60起重量（t）两倍率 3.66 3.44 3.23 3.04 2.87 2.72 2.57 2.44 2.32 2.20 2.10 2.00 四倍率 3.55 3.33 3.12 2.93 2.76 2.61 2.46 2.33 2.21 2.09 1.99 1.8960m臂起重特性曲线Q(t)109876543210 B(m)2.5 5 10 15 20 25 30 35 40 44 48 52 56 60技术性能表QY8C全液压汽车起重机起重性能参数表注：1、额定负荷中包括吊钩及吊具的质量。
